Tipo de producto	Cámara de videoconferencia
Marca	Panasonic
Modelo	TY-CC20W
Alimentación	5 V CC (USB) 500 mA
Consumo eléctrico	0,5 W máx.
Dimensiones (L × A × P)	180 × 47 × 28 mm
Peso (con cable)	100 g
Rango de temperatura	0 °C a 40 °C
Lente	F/2,0 4P – FOV 56,8° (HD)
Micrófono	4 micrófonos unidireccionales
Sensor	CMOS 1/4 pulgada
Resolución de video	1280 × 720 píxeles
Enfoque	Fijo (60 cm a ∞)
Formatos de salida	H.264, YUV
Velocidad de cuadros	30 ips máx.
Interfaz	USB 2.0
Longitud del cable USB	aproximadamente 1,5 m
Seguridad	Desmontaje prohibido; instalación firme; evitar humedad
Mantenimiento	Paño suave y seco; no usar benceno ni diluyente
Garantía	1 año (consultar condiciones)

Preguntas frecuentes - TY-CC20W PANASONIC

¿Cómo instalar la cámara en el televisor?

Fije los imanes del soporte en la parte posterior del televisor (parte metálica). Si la parte posterior no es metálica, use cinta adhesiva. Coloque la cámara en el centro del panel de visualización o sobre una superficie plana frente al televisor, a la altura del rostro.

¿Qué hacer si la cámara no funciona?

Verifique que el cable USB esté correctamente conectado al puerto USB del televisor. Apague y encienda el televisor con su botón de encendido. Asegúrese de que un servicio compatible (p. ej., Skype) esté activo.

¿Por qué la imagen está borrosa?

El enfoque es fijo de 60 cm al infinito. Si el sujeto está demasiado cerca (menos de 60 cm), la imagen estará borrosa. Aleje la cámara o el sujeto.

¿Puedo usar esta cámara con un ordenador o un televisor de otra marca?

No. La cámara está diseñada exclusivamente para televisores Panasonic equipados con un puerto USB. No la conecte a un ordenador ni a un televisor de otro fabricante.

¿Cómo limpiar la cámara?

Use un paño suave y seco. Retire el polvo del paño antes de limpiar para evitar rayones. No use nunca benceno, diluyente ni cera.

¿Qué televisores son compatibles?

Los televisores Panasonic HD equipados con un puerto USB y conectados a Internet de banda ancha. Consulte la página de asistencia de Panasonic para la lista de modelos compatibles.

¿La cámara funciona con Skype?

Sí, a través de la interfaz VIERA Connect del televisor. Seleccione Skype (u otro servicio compatible) y siga las instrucciones en pantalla. Nota: Skype no se puede usar para llamadas de emergencia.

¿Qué hacer si la imagen está demasiado oscura o granulada?

Aumente la iluminación de la habitación. La cámara necesita suficiente luz para una imagen nítida.

¿Cómo conectar la cámara al televisor?

Apague el televisor con su botón de encendido. Conecte el cable USB de la cámara directamente al puerto USB del televisor (no use un concentrador USB). Encienda el televisor.

¿Cuál es el consumo eléctrico de la cámara?

El consumo máximo es de 0,5 W a 5 V CC (500 mA). Se alimenta a través del puerto USB del televisor.

MANUAL DE USUARIO TY-CC20W PANASONIC

Al colocar la cámara sobre la superficie de una mesa, etc.

Coloque la cámara en una superficie plana frente al televisor, aproximadamente a la altura de su rostro.

OBSERVE

Manual de instrucciones

Cámara para comunicaciones

N.º de modelo

TY-CC20W

Gracias por comprar un producto de Panasonic.

• Antes de usar este producto, lea cuidadosamente las instrucciones y guarde este manual para el futuro.
• Antes de usar este producto, asegúrese de haber leído las "Precauciones de seguridad" y "Precauciones de manipulación" (páginas 1 - 2).
• Este producto permite realizar llamadas de video y de voz desde Internet por medio de un televisor de alta definición Panasonic equipado con un puerto USB.*
• El televisor debe estar conectado a una conexión de Internet de banda ancha.
• Algunos modelos de televisión no son compatibles con este producto. Para obtener información sobre los modelos de televisión compatibles con este producto, véase la página web de Panasonic. http://panasonic.jp/support/global/cs/tv/compatibility/usb/index.html

Precauciones de seguridad

Advertencia

Desmontaje

No desmonte ni modifique esta CÁMARA.

Si lo hace podría provocar un incendio o una descarga eléctrica.

Precaución

Prevención contra caídas

Asegúrese de que la CÁMARA esté instalada firmemente.

Si cae desde el lugar donde se encuentra instalada, la cámara podría lesionar a alguien.

No mojar

• Mantenga la CÁMARA siempre en un lugar fresco y seco.

Si no lo hace podría provocar un incendio o una descarga eléctrica.

Precauciones de manipulación

No toque el objetivo de la cámara con las manos.

Si lo hace, el objetivo se podrá ensuciar, dando lugar a imágenes borrosas.

No desconecte el cable USB cuando la cámara esté encendida.

Si lo hace, la cámara o el televisor podrían no configurarse correctamente.

En este caso, desenchufe y vuelva a enchufar una vez a la toma de corriente el cable de alimentación de CA del televisor, conecte de nuevo el cable USB de la cámara y vuelva a encender el televisor.

No tire del cable USB con demasiada fuerza.

Si lo hace podría provocar daños en la cámara.

No permita que la cámara caiga ni sufra golpes o sacudidas.

Estas circunstancias podrían provocar daños en la cámara.

No guarde ni utilice esta cámara en lugares con altas temperaturas ni cerca de campos magnéticos fuertes.

Si lo hace, la cámara podría resultar dañada, deformarse o dejar de funcionar correctamente.

No utilice la cámara en lugares con polvo, vapor o humo, ni en lugares donde se pueda mojar con agua u otros líquidos.

Estas circunstancias podrían provocar daños en la cámara.

No doble la pieza de soporte.

Si lo hace podría provocar daños en la cámara.

Instalación

Vista frontal de la cámara

Objetivo de la cámara: lámpara de toma

Se ilumina en rojo cuando la cámara o el micrófono está activos.

Vista lateral de la cámara

Cable USB

Aprox. 1,5 m (Aprox. 4'11")

Instalación de la cámara encima del televisor

Coloque los imanes de la peana de la cámara en la parte trasera superior del aparato de TV.

Si la parte trasera del aparato no es de metal, pegue la peana de la cámara con cinta adhesiva.

(Ejemplo de instalación en el centro de la pantalla del televisor) Parte superior de la pantalla del televisor

Colocación de la cámara sobre una mesa, etc.

Coloque la cámara sobre una superficie plana situada delante del televisor, aproximadamente a la altura del rostro.

NOTA

• Si la cámara se coloca cerca de los altavoces del televisor, el volumen del televisor podrá provocar un ruido agudo que se conoce como "aullido". Si se produce aullido, baje el volumen de los altavoces del televisor.

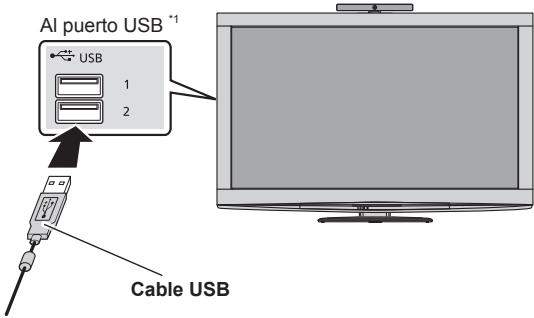

Conexión

Conecte el cable USB de la cámara al puerto USB del televisor.

1. Pulse el botón de alimentación del televisor para apagarlo.
2. Introduzca el cable USB de la cámara en el puerto USB del televisor.

*1 Para obtener información sobre la conexión al puerto USB, consulte el manual de instrucciones del televisor.

Asegúrese de que el conector USB está orientado en la misma dirección que el puerto USB.

1. Pulse el botón de alimentación del televisor para encenderlo.

NOTA

• Encienda y apague el televisor siempre con el botón de alimentación que hay en el mismo.
• No utilice un concentrador USB para conectar la cámara al televisor.
• Conecte siempre el concentrador USB de la cámara directamente al televisor. Esta cámara no se puede usar con un ordenador ni con televisores de otras marcas. Esta cámara debe conectarse inmediatamente a un televisor Panasonic equipado con un puerto USB.

Uso de la cámara

• El televisor debe estar conectado a una conexión de Internet de banda ancha.
• Realice las siguientes operaciones con el mando a distancia del televisor. Para más información sobre las operaciones con el mando a distancia del televisor, véase el manual de instrucciones del televisor.
• Abra "VIERA Connect" en la pantalla del televisor.
• Seleccione el contenido que quiera utilizar con la cámara (p. ej. "Skype™", etc.) y pulse "OK".
• Para continuar, siga las instrucciones en pantalla para registrar una cuenta, realizar y recibir llamadas de video y de audio, configurar la cámara, etc.

Prohibido realizar llamadas de emergencia.

Skype no reemplaza al servicio telefónico tradicional y no puede utilizarse para realizar llamadas de emergencia.

NOTA

• Los contenidos, procedimientos y visualizaciones de la pantalla facilitados pueden sufrir cambios sin previo aviso.

Mantenimiento

Limpie la cámara con un paño suave y seco.

Si frota la cámara con un paño sucio podría rayarla.

Por este motivo, elimine siempre los restos de polvo, suciedad, etc. del paño antes de limpiar la cámara.

No utilice gasolina, disolventes, cera, etc. en la cámara, ya que podría dañarse la pintura.

Especificaciones

Alimentación	5 V CC (alimentado por USB) 500 mA
Consumo electrico	Máx. 0,5 W
Dimensiones	Ancho 180 mm (7,09") Alto 47 mm (1,86") Fondo 28 mm (1,11")
Peso	Aprox. 100 g (aprox. 0,22 lbs.) (cable USB incluido)
Gama de temperatas admissible	0 °C - 40 °C (32 °F - 104 °F)
Objetivo	Objetivo F/2.0 4P; FOV (D) 56,8° (en modo HD)
Micrófono	4 micrófonos unidirectionales
Sensor	1/4 inch CMOS Sensor
Resolución	1280 × 720
Enfoque	Enfoque fijo (aprox. 60 cm - ∞)
Imagen de salute	Max. 1280 × 720 (HD)
Formato de salute	H.264, YUV
Imágenes max. por segundo	30 fps
Conexión	USB 2.0

Resolución de problemas/Preguntas y respuestas

Compruebe primero lo siguiente. Si no soluciona el problema, por favor contacte con el establecimiento de compra.

La cámara no funciona.

• ¿Está conectado correctamente el cable USB de la webcam al puerto USB del televisor? (página 4) Pulse el botón del televisor para apagarlo y vuelva a conectar el cable USB de la webcam.
• ¿Había iniciado algún servicio (como Skype) que utilice la webcam para comunicación? (página 5) Cuando se inicia y se usa correctamente un servicio que es compatible con el servicio de comunicación, la webcam funciona automáticamente. ¿Es compatible su modelo de televisor con la cámara? (página 1)

Las imágenes tomadas con la cámara aparecen oscuras o granulosas.

• Es probable que no haya suficiente luz.

Cuando utilice la cámara, asegúrese de que el lugar está bien iluminado.

Las imágenes tomadas con la cámara aparecen borrosas.

• Es probable que la cámara esté demasiado cerca. Utilice la cámara a una distancia mínima de 60 cm de lo que desea grabar.

Si la distancia es menor, es posible que la imagen aparezca borrosa.

La imagen que se recibe del interlocutor parece haberse detenido.

• Dependiendo del entorno de conexión de Internet, puede que no sea posible tener una velocidad de comunicación apropiada para utilizar la cámara.

Mejore el entorno de conexión o intente usar la cámara a otra hora del día.

Información sobre la eliminación para los sistemas de equipos eléctricos y electrónicos usados (particulares)

La aparición de este símbolo en un producto y/o en la documentación adjunta indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general.

Rogamos deposite este producto en los puntos de recogida de los sistemas de gestión de residuos que existen al efecto, y no en los contenedores habituales de basura.

Para empresas de la Unión Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente.

Información sobre la eliminación en otros países no pertenecientes a la Unión Europea

Este símbolo solo es válido en la Unión Europea.

Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.

Información de protección de medio ambiente para sistemas de China

Este símbolo solo es válido en China.

De conformidad con la directiva 2004/108/EC, artículo 9(2)

El plazo de vigencia de esta GARANTÍA es de 2 AÑOS (el plazo se contará a partir de la Fecha de compra) para las siguientes categorías de producto:
