Produkttyp	Videokonferenzkamera
Marke	Panasonic
Modell	TY-CC20W
Stromversorgung	5 V DC (USB) 500 mA
Stromverbrauch	0,5 W max.
Abmessungen (B × H × T)	180 × 47 × 28 mm
Gewicht (mit Kabel)	100 g
Temperaturbereich	0 °C bis 40 °C
Objektiv	F/2,0 4P – FOV 56,8° (HD)
Mikrofon	4 unidirektionale Mikrofone
Sensor	CMOS 1/4 Zoll
Videoauflösung	1280 × 720 Pixel
Fokussierung	Fest (60 cm bis ∞)
Ausgabeformate	H.264, YUV
Bildrate	30 fps max.
Schnittstelle	USB 2.0
Kabellänge USB	ca. 1,5 m
Sicherheit	Keine Demontage; feste Installation; Feuchtigkeit vermeiden
Pflege	Weiches, trockenes Tuch; kein Benzol oder Verdünner
Garantie	1 Jahr (Bedingungen beachten)

Häufig gestellte Fragen - TY-CC20W PANASONIC

Wie installiere ich die Kamera am Fernseher?

Befestigen Sie die Magnete der Halterung an der Rückseite des Fernsehers (Metallteil). Falls die Rückseite nicht aus Metall besteht, verwenden Sie Klebeband. Platzieren Sie die Kamera in der Mitte des Bildschirms oder auf einer ebenen Fläche vor dem Fernseher auf Augenhöhe.

Was tun, wenn die Kamera nicht funktioniert?

Überprüfen Sie, ob das USB-Kabel richtig am USB-Anschluss des Fernsehers angeschlossen ist. Schalten Sie den Fernseher aus und wieder ein. Stellen Sie sicher, dass ein kompatibler Dienst (z. B. Skype) aktiv ist.

Warum ist das Bild unscharf?

Die Fokussierung ist fest von 60 cm bis unendlich. Wenn das Motiv zu nah ist (weniger als 60 cm), wird das Bild unscharf. Entfernen Sie die Kamera oder das Motiv.

Kann ich diese Kamera mit einem Computer oder einem Fernseher einer anderen Marke verwenden?

Nein. Die Kamera ist ausschließlich für Panasonic-Fernseher mit USB-Anschluss ausgelegt. Schließen Sie sie nicht an einen Computer oder einen Fernseher eines anderen Herstellers an.

Wie reinige ich die Kamera?

Verwenden Sie ein weiches, trockenes Tuch. Entfernen Sie vor der Reinigung den Staub vom Tuch, um Kratzer zu vermeiden. Verwenden Sie niemals Benzol, Verdünner oder Wachs.

Welche Fernseher sind kompatibel?

Panasonic HD-Fernseher mit USB-Anschluss und Breitband-Internetverbindung. Besuchen Sie die Panasonic-Supportseite für die Liste kompatibler Modelle.

Funktioniert die Kamera mit Skype?

Ja, über die VIERA Connect-Schnittstelle des Fernsehers. Wählen Sie Skype (oder einen anderen kompatiblen Dienst) und folgen Sie den Anweisungen auf dem Bildschirm. Hinweis: Skype kann nicht für Notrufe verwendet werden.

Was tun, wenn das Bild zu dunkel oder körnig ist?

Erhöhen Sie die Raumbeleuchtung. Die Kamera benötigt ausreichend Licht für ein scharfes Bild.

Wie verbinde ich die Kamera mit dem Fernseher?

Schalten Sie den Fernseher mit dem Netzschalter aus. Stecken Sie das USB-Kabel der Kamera direkt in den USB-Anschluss des Fernsehers (kein USB-Hub). Schalten Sie den Fernseher ein.

Wie hoch ist der Stromverbrauch der Kamera?

Der maximale Stromverbrauch beträgt 0,5 W bei 5 V DC (500 mA). Sie wird über den USB-Anschluss des Fernsehers mit Strom versorgt.

BEDIENUNGSANLEITUNG TY-CC20W PANASONIC

Kommunikationskamera

Modellnr.

TY-CC20W

Vielen Dank für den Kauf dieses Panasonic-Produkts.

Lassen Sie die Kamera nicht fallen, schlagen Sie nicht dagegen und schütteln Sie sie nicht.

Die Kamera funktioniert nicht.

• Möglicherweise ist das Licht unzureichend.

Kommunikationskamera

Modellnr.

TY-CC20W

Vielen Dank für den Kauf dieses Panasonic-Produkts.

• Lesen Sie vor der Benutzung dieses Produkts die Anleitungen sorgfältig durch und bewahren Sie diese für zukünftiges Nachschlagen auf.
• Vor der Verwendung dieses Produkts sind unbedingt die „Sicherheitsmaßnahmen“ und „Vorsichtsmaßnahmen bei der Handhabung“ (19 S. 1 - 2) zu beachten.
• Mit diesem Produkt können Sie Video- und Audioanrufe über das Internet anhand eines HD-Fernsehers von Panasonic tätigen, der mit einem USB-Anschluss ausgestattet ist.*
• Der Fernseher muss über eine Breitbandverbindung mit dem Internet verbunden sein.
• Dieses Produkt wird nicht von allen Fernsehgerätemodellen unterstützt. Weitere Informationen darüber, welche Fernsehgerätemodelle dieses Produkt unterstützen, finden Sie auf der Panasonic-Homepage. http://panasonic.jp/support/global/cs/tv/compatibility/usb/index.html

Sicherheitsmaßnahmen

Warnung

Demontage

Achten Sie darauf, diese Kamera nicht zu demontieren oder zu verändern.

Anderenfalls können Sie einen Brand oder elektrischen Schlag verursachen.

Vorsicht

Nicht fallen lassen

■ Stellen Sie sicher, dass die Kamera fest eingebaut ist.

Die Kamera kann Verletzungen verursachen, wenn sie vom Installationsort herunterfällt.

Nicht nass werden lassen

Bewahren Sie die Kamera stets an einem kühlen, trockenen Ort auf.

Anderenfalls können Sie einen Brand oder elektrischen Schlag verursachen.

Vorsichtsmaßnahmen bei der Handhabung

Achten Sie darauf, den Linsenbereich der Kamera nicht mit der Hand zu berühren.

Sonst kann die Linse verschmutzen. Dadurch wird das Bild möglicherweise verschwommen.

Achten Sie darauf, das USB-Kabel während des Betriebs nicht zu trennen.

Anderenfalls funktioniert die Kamera oder der Fernseher möglicherweise nicht mehr richtig.

Schalten Sie in diesem Fall den Fernseher mit dem Hauptschalter am Gerät aus, schließen Sie das USB-Kabel der Kamera erneut an, und schalten Sie den Fernseher wieder ein.

Achten Sie darauf, nicht übermäßig am USB-Kabel zu ziehen.

Anderenfalls kann die Kamera beschädigt werden.

Achten Sie darauf, die Kamera nicht fallen zu lassen und sie vor Stößen und Erschütterungen zu bewahren.

Anderenfalls kann die Kamera beschädigt werden.

Lagern oder benutzen Sie diese Kamera nicht bei hohen Temperaturen oder in der Nähe starker Magnetfelder.

Anderenfalls kann die Kamera beschädigt oder verformt werden, oder es können Fehlfunktionen auftreten.

■ Benutzen Sie diese Kamera nicht an staubigen, dunstigen oder rauchigen Orten bzw. an Orten, an denen sie mit Wasser oder anderen Flüssigkeiten benetzt werden könnte.

Anderenfalls kann die Kamera beschädigt werden.

Achten Sie darauf, den Fuß nicht zu verbiegen.

Anderenfalls kann die Kamera beschädigt werden.

Installation

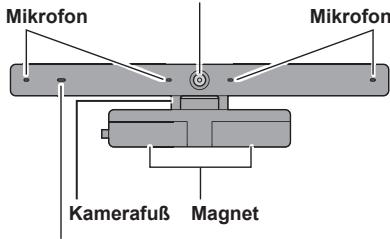

■ Namen und Funktionen der Teile

Vorderansicht der Kamera

Kameralinse Aufnahmeleuchte Leuchtet bei Aktivität von Kamera oder Mikrofon rot auf.

Seitenansicht der Kamera

Ca. 1,5 m (Ca. 4'11")

USB-Kabel

■ Bei der Installation der Kamera auf dem Fernseher

Bringen Sie die Magneten des Kamerafußes oben an der Rückseite des Fernsehers an. Wenn die Rückseite des Fernsehers nicht aus Metall besteht, muss der Kamerafuß mit Klebeband fixiert werden.

(Beispiel für eine Installation in der Bildschirmmitte) Oberseite des Bildschirms

■ Beim Platzieren der Kamera auf einem Tisch etc.

Platzieren Sie die Kamera auf einer ebenen Oberfläche vor dem Fernseher ungefähr in Gesichtshöhe.

HINWEIS

• Wenn die Kamera in der Höhe der Lautsprecher des Fernsehers platziert wird, kann bei entsprechender Lautstärke des Fernsehers ein schriller Ton entstehen, eine so genannte Rückkopplung. Wenn diese Rückkopplung auftritt, vermindern Sie die Lautstärke der Lautsprecher des Fernsehers.

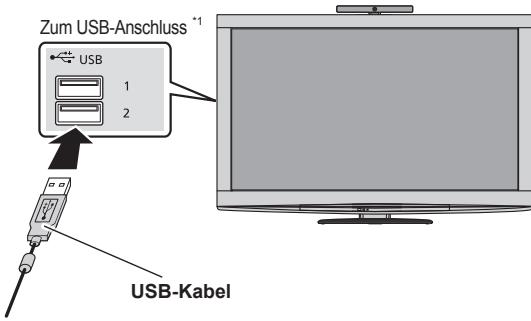

Anschluss

Schließen Sie das USB-Kabel der Kamera an den USB-Anschluss des Fernsehers an.

1. Drücken Sie auf den Hauptschalter des Fernsehers, um das Gerät auszuschalten.
2. Stecken Sie das USB-Kabel der Kamera in den USB-Anschluss des Fernsehers.

*1 Näheres zum Anschluss an den USB-Port entnehmen Sie bitte der Bedienungsanleitung zum Fernsehgerät.

Stellen Sie sicher, dass der USB-Stecker in dieselbe Richtung weist wie der USB-Anschluss.

1. Drücken Sie auf den Hauptschalter des Fernsehers, um das Gerät einzuschalten.

HINWEIS

• Drücken Sie stets den Schalter am Fernseher, um das Gerät ein- und auszuschalten.
• Schließen Sie die Kamera nicht über einen USB-Hub an den Fernseher an.
• Schließen Sie den USB-Stecker der Kamera immer direkt an den Fernseher an.
• Sie können diese Kamera nicht an einen Computer oder einen anderen Fernseher anschließen. Schließen Sie diese Kamera unbedingt an einen Panasonic-Fernseher an, der mit einem USB-Anschluss ausgestattet ist.

Benutzung der Kamera

• Der Fernseher muss über eine Breitbandverbindung mit dem Internet verbunden sein.
• Führen Sie die folgenden Schritte mit der Fernbedienung des Fernsehers durch. Weitere Informationen zur Bedienung mit der Fernbedienung des Fernsehers finden Sie in der Bedienungsanleitung des Fernsehers.
• Zeigen Sie „VIERA Connect“ auf dem Bildschirm des Fernsehers an.
• Wählen Sie den gewünschten Inhalt aus, den Sie mit der Kamera nutzen möchten (z. B. „Skype™“ usw.), und drücken Sie auf „OK“.
• Befolgen Sie für die folgenden Schritte die Anweisungen auf dem Bildschirm, um ein Konto einzurichten, Video- und Audioanrufe zu senden und zu empfangen, die Kamera einzustellen usw.

Keine Notrufe über Skype.

Skype ist kein Ersatz für Ihr normales Telefon und kann nicht für Notrufe verwendet werden.

HINWEIS

• Änderungen an bereitgestellten Inhalten, Abläufen oder Bildschirmanzeigen vorbehalten.

Wartung

■ Reinigen Sie die Kamera mit einem weichen, trockenen Tuch.

Wenn Sie die Kamera mit einem staubigen Tuch abwischen, wird sie möglicherweise zerkratzt.

Schütteln Sie hier immer allen Schmutz und Staub aus dem Tuch, bevor Sie die Kamera damit reinigen.

Verwenden Sie weder Benzin noch Verdünner oder Wachs etc. auf der Kamera, da sich anderenfalls die Farbe ablösen kann.

Technische Daten

DEUTSCH

Stromversorgung	Gleichstrom 5 V (über USB) 500 mA
Stromverbrauch	Max. 0,5 W
Abmessungen	Breite 180 mm Höhe 47 mm Tiefe 28 mm	(7,09") (1,86") (1,11")
Gewicht	Ca. 100 g (Ca. 0,22 lbs.) (einschließlich USB-Kabel)
Zulässiger Temperaturbereich	0 °C - 40 °C (32 °F - 104 °F)
Linse	F/2,0 4P-Linse; FOV (D) 56,8° (im HD-Modus)
Mikrofon	4 unidirektionale Mikrofone
Sensor	1/4-Zoll CMOS-Sensor
Auflösung	1280 × 720
Fokus	Starrer Fokus (ca. 60 cm - ∞)
Bildausgabe	Max. 1280 × 720 (HD)
Ausgabeformat	H.264, YUV
Max. Bildfrequency	30 fps
Schnittstelle	USB 2.0

Fehlerbehebung

Versuchen Sie es zunächst mit den folgenden Schritten. Wenn das Problem damit nicht zu beheben ist, kontaktieren Sie bitte den Händler, bei dem Sie das Gerät erworben haben.

Die Kamera funktioniert nicht.

• Ist das USB-Kabel der Kamera korrekt am USB-Anschluss des Fernsehers angeschlossen? (S.4) Drücken Sie am Fernsehgerät den Netzschalter, um das Gerät auszuschalten. Schließen Sie jetzt das USB-Kabel der Kamera an.
• Haben Sie einen Dienst (z. B. Skype) gestartet, der die Kommunikationskamera verwendet? (S.5) Wird ein Dienst, der den Kommunikationsdienst unterstützt, gestartet und korrekt ausgeführt, funktioniert die Kamera automatisch.
• Unterstützt Ihr Fernsehgerätemodell die Kamera? (S.1)

Die mit der Kamera aufgenommenen Bilder sind zu dunkel oder grobkörnig.

• Wahrscheinlich sind die Lichtverhältnisse zu schlecht.

Sorgen Sie für genügend Licht, wenn Sie die Kamera verwenden.

Die mit der Kamera aufgenommenen Bilder sind verschwommen.

• Wahrscheinlich ist der Abstand zwischen Kamera und Objekt zu gering.

Der Abstand zwischen Kamera und Objekt muss mindestens 60 cm betragen.

Bei geringerem Abstand ist das Bild möglicherweise verschwommen.

Vom Kommunikationspartner werden keine Bewegtbild-Daten empfangen.

• Je nach Internetverbindung reicht die Übertragungsgeschwindigkeit unter Umständen nicht für die Kamera aus.

Verwenden Sie eine schnellere Internetverbindung, oder setzen Sie die Kamera zu einer anderen Tageszeit ein.

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde Ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Informationen zum Umweltschutz für Benutzer in China

Dieses Symbol ist nur in China gültig.

Gemäß Direktive 2004/108/EC, Artikel 9(2)
