MODE D'EMPLOI 38227 Lindy

IR-Signal Power GNDManuel Utilisateur Français

Consignes de sécurité ! ATTENTION ! Merci de lire attentivement ces instructions de sécurité et de les conserver avec le produit. Le non-respect de ces précautions peut causer un choc électrique entrainant des blessures graves, voire mortelles, un incendie ou des dommages au produit. Cet appareil peut fonctionner avec des tensions d'alimentation de 100...240 VAC. Toucher les composants internes ou un câble endommagé peut provoquer un choc électrique qui peut entraîner la mort. Pour réduire les risques d’incendie, de choc électrique ou de dommages:

• Ne pas ouvrir le produit. Il ne contient pas d'éléments réparables.

• Seul un personnel d'entretien qualifié est autorisé à effectuer toute réparation ou entretien.

• Ne jamais utiliser de câble endommagé.

• Ne pas mouiller le produit et ne pas l'exposer à l'humidité.

• Ne pas utiliser ce produit à l’extérieur, il est réservé à un usage intérieur.

• Ne pas placer le produit à proximité de sources de chaleur. Toujours le placer dans un endroit suffisamment ventilé.

• Ne pas déposer de charge lourde sur le produit ou sur les câbles. Veuillez vous assurer que tous les câbles sont solidement fixés et verrouillés en place avant de les insérer dans une prise de courant. Introduction Nous sommes heureux que votre choix se soit porté sur un produit LINDY et vous remercions de votre confiance. Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Cet Extender HDMI via Powerline (CPL) est soumis à une durée de garantie LINDY de 2 ans et d’une assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour future référence. L’extender HDMI via Powerline de Lindy est une solution haute qualité en 2 parties pour étendre les signaux HDMI d’une source sur un affichage en utilisant le courant porteur en ligne (CPL). Cet extender fournit la distribution simple et sans tracas de contenus dans le domaine des petits bureaux, des vitrines de magasins ou des habitations. Contenu de l’emballage

• Extender HDMI via Powerline, émetteur

• Câble émetteur IR, 1.5m

• Câble d’alimentation multi-pays vers C5 (UK, EU, US & AUS)

• Extender HDMI via Powerline, récepteur

• Câble capteur IR, 1.5m

• Câble d’alimentation multi-pays vers C5 (UK, EU, US & AUS)

• Manuel Lindy Caractéristiques

• Etend les signaux HDMI via courant porteur en ligne (CPL)

• Transmet le contenu à 3 récepteurs compatibles, également sur un affichage HDMI local via une sortie en boucle

• Prend en charge les résolutions jusqu’à Full HD 1920x1080@60Hz

• Prise en charge by-pass audio jusqu’à LPCM 2CH

• Contrôle de la source HDMI à partir de l’affichage en utilisant une télécommande IRManuel Utilisateur Français Spécifications

• Matériau du boitier: métal

• Température de fonctionnement: 32°C - 104°C (90°F - 219°F)

• Température de stockage: -4°C - 104°C (25°F - 219°F)

• Consommation électrique: émetteur – 3.4W, récepteur – 3.5W

• Modèle corps humain — ±8kV (décharge dans l’air) & ±4kV (décharge par contact) Connectiques

• Entrée émetteur: HDMI Type A (femelle)

• Sortie émetteur: HDMI Type A (femelle), 3.5mm IR (femelle), IEC C6 (mâle)

• Entrée récepteur: 3.5mm IR (femelle), IEC C6 (mâle)

• Sortie récepteur: HDMI Type A (femelle)

• Alimentation: IEC C6 (mâle) Vue d’ensemble Emetteur

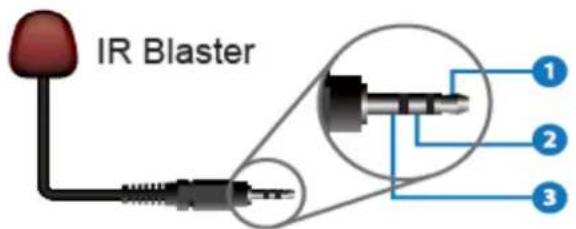

LED Power: cette LED s’allume lorsque l’émetteur st connecté au secteur. LED Link: cette LED clignote rapidement pour indiquer que l’appairage s’est effectué avec succès. Cette LED s’allume par intermittence 3 fois pour indiquer que l’appairage a échoué. Bouton Reset: appuyez 3 secondes pour effectuer un reset aux paramètres par défaut de l’émetteur. 240VAC: Connecte le secteur 100-240VAC en utilisant le câble AC fournit. HDMI Out: Connecte un affichage HDMI local. HDMI In: Connecte une source HDMI. IR Out: Connecte le câble émetteur IR pour le contrôle de la source HDMI. L’émetteur IR doit être placé en ligne de vue directe du capteur IR de la source à contrôler.Manuel Utilisateur Français Récepteur

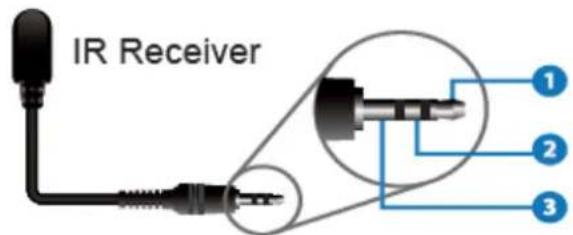

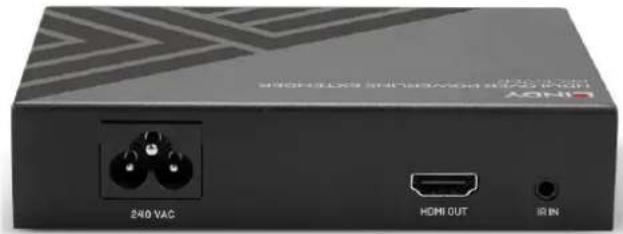

LED Power: cette LED s’allume lorsque le récepteur est connecté au secteur. LED Link: cette LED clignote rapidement pour indiquer que l’appairage s’est effectué avec succès. Cette LED s’allume par intermittence 3 fois pour indiquer que l’appairage a échoué. Bouton reset: appuyez brièvement pour copier l’EDID de l’affichage sur l’appareil connecté à la source. Appuyez 3 secondes pour effectuer un reset aux paramètres par défaut de l’émetteur. 240VAC: Connecte le secteur 100-240VAC en utilisant le câble AC fournit. HDMI Out: Connecte un affichage HDMI. IR In: Connecte le câble capteur IR pour transmettre les signaux de contrôle IR à partir de l’affichage.

Signal émetteur IR Alimentation
