38227 - Estensione audio/video Lindy - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Estensore HDMI tramite corrente portante in linea (CPL)
Marchio	Lindy
Modello	38227
Risoluzione massima	Full HD 1920x1080@60Hz, 4:4:4 8bit
Standard HDMI	HDMI 1.3
Larghezza di banda	6,75 Gbit/s
HDCP	1.4
EDID	Pass-through
Audio supportato	LPCM 2 canali
Controllo IR	Sì, 20-60 kHz, con trasmettitore e ricevitore IR inclusi
Connettività	Ingresso HDMI (trasmettitore), uscite HDMI (trasmettitore e ricevitore), jack IR 3,5 mm, IEC C6 per alimentazione
Alimentazione	100-240VAC, 50/60 Hz, con cavi multi-paese (UK, EU, US, AUS)
Consumo energetico	Trasmettitore 3,4 W, ricevitore 3,5 W
Materiale della custodia	Metallo
Temperatura di funzionamento	0°C a 40°C
Temperatura di conservazione	-4°C a 104°C
Umidità relativa	20-90% RH (senza condensa)
Protezione ESD	±8kV aria, ±4kV contatto
Garanzia	2 anni + assistenza tecnica gratuita a vita
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno asciutto e morbido. Non utilizzare prodotti abrasivi.
Sicurezza	Non aprire, non esporre all'umidità, uso solo per interni, tenere lontano da fonti di calore, utilizzare cavi in buono stato.
Parti di ricambio e riparabilità	Nessuna parte riparabile dall'utente. Affidare qualsiasi riparazione a personale qualificato.

Domande frequenti - 38227 Lindy

Come configurare l'extender HDMI Lindy 38227?

Collegare il trasmettitore e il ricevitore a prese elettriche. Collegare la sorgente HDMI al trasmettitore e il display al ricevitore. I dispositivi si accoppieranno automaticamente. Il LED Link lampeggia rapidamente per confermare l'accoppiamento.

Qual è la distanza massima tra trasmettitore e ricevitore?

La distanza dipende dalla qualità della rete elettrica. In generale, l'extender funziona su tutto il circuito elettrico della casa, ma può essere limitato a circa 300 metri in condizioni ottimali.

Posso utilizzare più ricevitori con un solo trasmettitore?

Sì, il trasmettitore può trasmettere fino a 3 ricevitori compatibili contemporaneamente.

Come resettare il dispositivo alle impostazioni di fabbrica?

Premere il pulsante Reset per 3 secondi. Il LED Power lampeggerà e il dispositivo si riavvierà con le impostazioni predefinite.

Cosa fare se i LED non si accendono?

Verificare che il dispositivo sia correttamente collegato alla rete elettrica con il cavo di alimentazione fornito. Assicurarsi che la presa sia sotto tensione. Se il problema persiste, contattare il supporto tecnico.

Come utilizzare il controllo IR con questo extender?

Collegare il cavo trasmettitore IR all'uscita IR Out del trasmettitore e posizionarlo davanti al sensore IR della sorgente. Collegare il cavo ricevitore IR all'ingresso IR In del ricevitore. I segnali del telecomando verranno trasmessi dal display alla sorgente.

Quali formati audio sono supportati?

L'extender supporta audio LPCM 2 canali. I formati audio multicanale compressi potrebbero non essere supportati.

L'extender è compatibile con HDCP?

Sì, supporta HDCP 1.4, consentendo la trasmissione di contenuti protetti come Blu-ray o servizi di streaming.

Quali cavi di alimentazione sono inclusi?

La confezione contiene un cavo di alimentazione multi-paese con quattro spine intercambiabili: UK, EU, US e AUS.

Cosa fare se il LED Link lampeggia tre volte?

Un lampeggio di tre volte indica un fallimento dell'accoppiamento. Provare a resettare entrambi i dispositivi premendo il pulsante Reset per 3 secondi, quindi ricollegarli vicini l'uno all'altro.

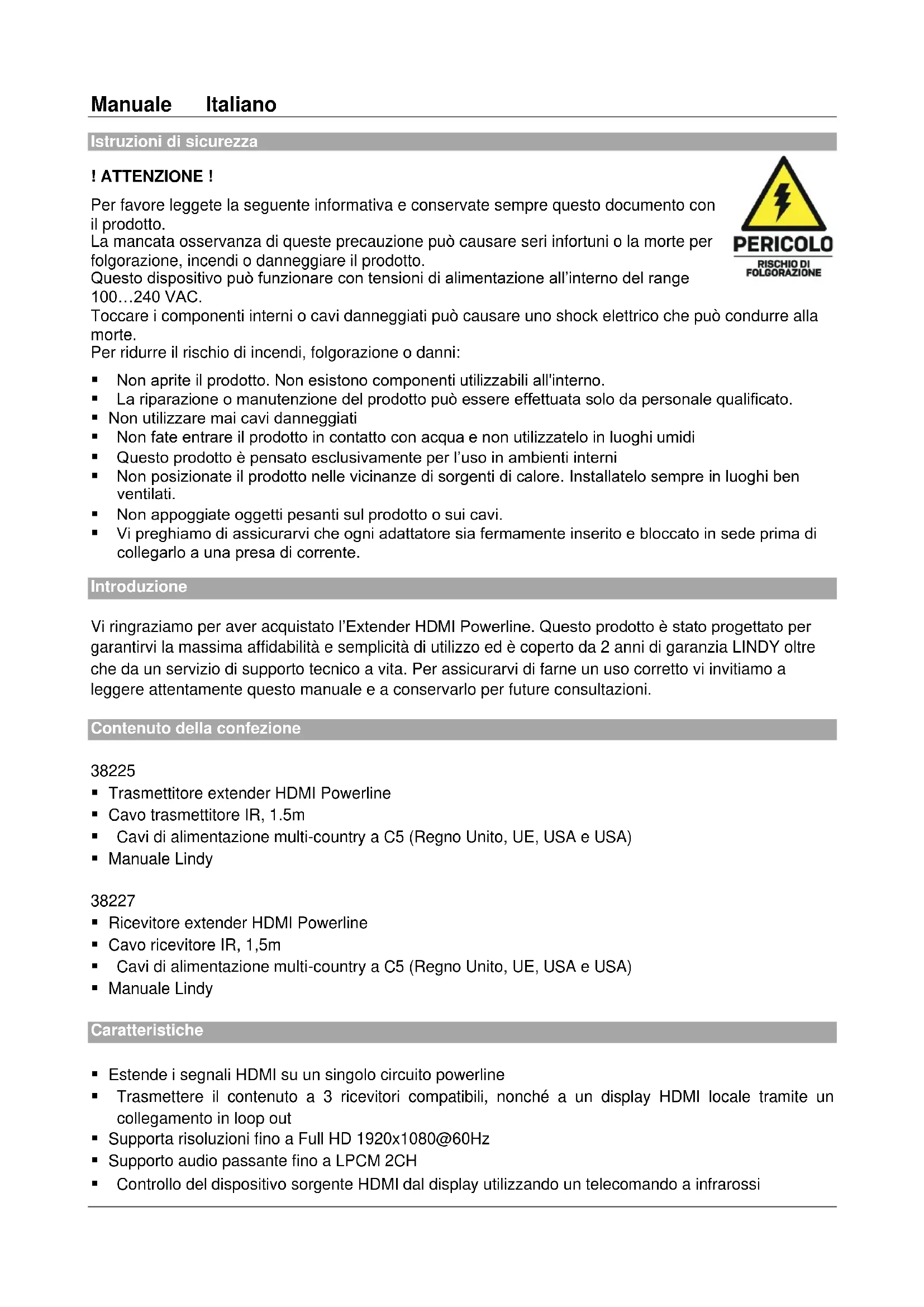

MANUALE UTENTE 38227 Lindy

Istruzioni di sicurezza

! ATTENZIONE !

Per favore leggete la segunte informativa e conservate sempre quello documento con il prodotto.

La mancata osservanza di questo precauzione può infortuni o la morte per folgorazione, incendi o danneggiare il prodotto.

Questo dispositivo può funzionare con tensioni di alimentazione all'interno del range 100...240 VAC.

Toccare i componenti interni o cavi danneggiati cui cause ano shock elettrico che puoi condurre alla morte.

Per ridurre il rischio di incendi, folgorazione o danni:

Non aprite il prodotto. Non esistono componenti utilizzabili all'interno.
La riparazione o manutenzione del prodotto cui è esere effettuata solo da personale qualificato.
Nonutilizzare mai cavi danneggiati
Non fate entrare il prodotto in contatto con acqua e non utilizzatelo in luoghi umidi
- Questo prodotto è pensato esclusivamente per l'uso in ambienti interni
Non posizionate il prodotto nelle vicinanze di sorgenti di calore. Installatelo sempre in luoghi ben ventilati.
Non appoggiate oggetti pesanti sul prodotto o sui cavi.
Vi preghiamo di assicurarvi che agli adattatore sia fermamente inserto e bloccato in sede prima di collegarlo a una presa di corrente.

Introduzione

Vi ringraziamo per aver acquistato l'Extender HDMI Powerline. Questo prodotto è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY或者其他 che da un servizio di supporto technician a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attendamente quello manuale e a conservarlo per future consulazioni.

Contenuto della confezione

38225

• Trasmettitore extender HDMI Powerline
  Cavo trasmettitore IR, 1.5m
  Cavi di alimentazione multi-country a C5 (Regno Unito, UE, USA e USA)
  Manuale Lindy

38227

Ricevitore extender HDMI Powerline
Cavo ricevitore IR, 1,5m
Cavi di alimentazione multi-country a C5 (Regno Unito, UE, USA e USA)
Manuale Lindy

Caratteristica

• Estende i segnali HDMI su un singolo circuito powerline
• Trasmettere il contento a 3 ricevitori compatibili, nonché a un display HDMI localetramite un collegamento in loop out
  Supporta risoluzioni fino a Full HD 1920x1080@60Hz
  Supporto audio passante sino a LPCM 2CH
• Controllo del dispositivo sorgente HDMI dal display'utilizando un telecomando a infrarossi

RISCHIO DI FOLGORAZIONE

Specifiche

Interfaccia standard: HDMI 1.3
- Larghezza di banda supportata: 6.75Gbps
Risoluzione massima: 1920x1080@60Hz 4:4:4 8bit
Supporto HDCP: 1.4
- EDID: Pass-through
Audio supportato: LPCM 2CH
Supporto infrarossi: 20-60kHz
Mezzo trasmissivo: IEC C6
- Chipset: ITE
- Materiale dell'alloggiamento: Metallo
- Temperatura operativa: 32°C - 104°C (90°F - 219°F)
- Temperatura di stoccaggio: -4°C - 104°C (25°F - 219°F)
Umidità: 20 -90% RH (senza condensa)
- Alimentazione richiesta: 100-240VAC 50/60Hz
- Consumo: Trasmettitore - 3.4W, Ricevitore - 3.5W
Colore: Nero
Human body model - ± 8kV (Scarica aerea) & ± 4kV (Scarica contatto)

Connettori

• Ingresso Trasmettitore: HDMI Tipo A (Femmina)
  Uscita Trasmettitore: HDMI Tipo A (Femmina), 3.5mm IR (Femmina), IEC C6 (Maschio)
• Ingrasso Ricevitore: 3.5mm IR (Femmina), IEC C6 (Maschio)
• Uscita Ricevitore: HDMI Tipo A (Femmina)
  Alimentazione: IEC C6 (Maschio)
  Bullet 3

Schema del prodotto

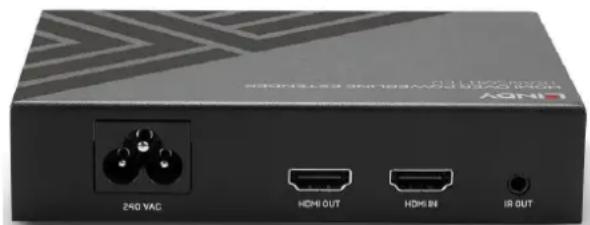

Trasmettitore

Power LED: Questo LED si illumina quando il trasmettitore è collegato ad una fonte di alimentazione.

Link LED: Il LED lampeggia rapidamente perindicare che l'accoppiamento è andato a buon fine. Questo LED si illumina a intermittenza 3 volte perindicare che l'accoppiamento non è andato a buon fine.

Pulsante Reset: Premere per 3 secondi per resettare il trasmettitore alle impostazioni di default.

240VAC: Collega una fonte di alimentazione 100-240VAC utilizzando il cavo CA in dotazione.

Uscita HDMI: Collegamento a un display HDMI locale.

Ingresso HDMI: Collegamento a un dispositivo sorgente HDMI.

Uscita IR: Collega il cavo dell'emettitore IR per il controllo del dispositivo sorgente HDMI. Posizionare la porta IR in linea d'aria frontale al ricevitore IR del dispositivo sorgente.

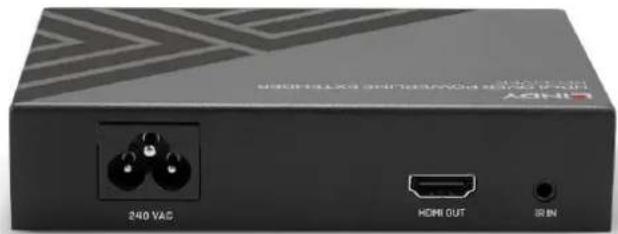

Ricevitore

Power LED: Questo LED si illumina quando il trasmettitore è collegato ad una fonte di alimentazione.

Link LED: Il LED lampeggia rapidamente perindicare che l'accoppiamento è andato a buon fine. Questo LED lampeggia lentamente perindicare che l'accoppiamento non ha avuto successo.

Pulsante Reset: Premere brevamente per copiare l'EDID del display sul collegamento del dispositivo sorgente. Premere per 3 secondi per resettare il trasmettitore alle impostazioni di default.

240VAC: Collega una fonte di alimentazione 100-240VAC utilizzando il cavo CA in dotazione.

Uscita HDMI: Collega un display HDMI.

Ingrasso IR In: Collega il cavo del ricevitore IR per trasmettere i segnali al display.

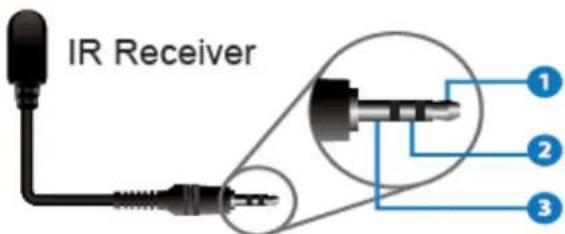

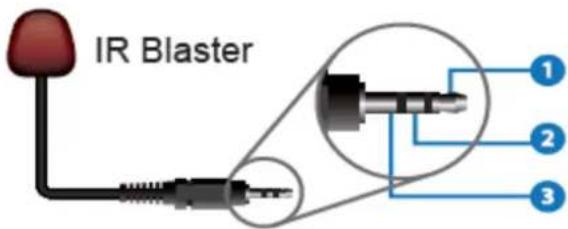

IR Pin Diagram

Trasmettitore segnale infrarosso

Alimentazione

NC

Segnale infrarosso

Alimentazione

Messa a terra

CE Certification

Nel 2006 l'unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il ricicchio di appearecchi elettrici ed elettronici. Non è più consentito simplicamente gettare queste appearecchiature, devono essere riciclate. Ogni stato membrro dell'EU hatramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un appearecchio elettrico o elettronico.

Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.
