Type de produit	Groupe hydrophore (surpresseur d'eau)
Marque	Eurom
Modèle	Flow HG1200R
Puissance	1200 W
Débit maximal	63 L/min
Hauteur manométrique maximale	48 m
Hauteur d'aspiration maximale	8 m
Capacité du réservoir sous pression	24 L
Matériau de la pompe	Acier inoxydable
Raccordements	1" - 1"
Tension d'alimentation	230 V ~ 50 Hz
Poids	14,6 kg
Protection électrique	Disjoncteur 30 mA recommandé
Pression de précharge du réservoir	1,7 bar
Fonctionnement automatique	Arrêt automatique à pression maximale
Installation	Intérieur sec et bien ventilé
Entretien courant	Vérification de la pression du réservoir, vidange en cas de gel
Garantie	Non spécifiée (se référer au manuel)

FOIRE AUX QUESTIONS - Flow HG1200R Eurom

Pourquoi mon groupe hydrophore ne s'arrête-t-il pas automatiquement ?

Vérifiez les causes possibles : fuite au robinet ou clapet (colmatez la fuite), aspiration d'air (fermez les raccords), ou pression trop élevée. Consultez le tableau des pannes dans la notice.

Le moteur tourne mais l'eau ne sort pas, que faire ?

Vérifiez que la pompe est amorcée (remplie d'eau) et que la hauteur d'aspiration ne dépasse pas 8 m. Contrôlez également les clapets anti-retour.

La pression est insuffisante, comment l'augmenter ?

Assurez-vous que la pression du réservoir est à 1,7 bar. Vérifiez les fuites et l'absence d'air dans les conduites. Si besoin, ajustez le pressostat (consultez un professionnel).

Le groupe s'allume et s'éteint en continu, pourquoi ?

Cela peut être dû à une fuite dans la conduite d'évacuation ou un clapet défectueux. Colmatez les fuites et vérifiez le clapet anti-retour.

Puis-je utiliser le groupe pour de l'eau potable ?

Non, le réservoir sous pression n'est pas conçu pour stocker de l'eau potable. Utilisez-le uniquement pour de l'eau non potable.

Comment hiverner mon groupe hydrophore ?

Videz complètement l'eau de la pompe et du réservoir pour éviter les dégâts de gel. Stockez-le dans un endroit sec et à l'abri du gel.

Quelle est la pression maximale de l'appareil ?

La hauteur manométrique maximale est de 48 mètres, ce qui correspond à environ 4,8 bars. La pression de coupure est réglée d'usine.

Puis-je raccorder le groupe à un système de canalisation ?

Non, ne reliez pas la pompe au réseau de canalisation public. Elle doit alimenter directement un ou deux robinets.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation électrique (prise, disjoncteur), l'état du câble, et si la pompe est bloquée. En cas de blocage, nettoyez-la ou contactez le service après-vente.

Comment remplacer le flexible ou les raccords ?

Utilisez des tuyaux d'un diamètre au moins égal à celui de la sortie (1"). Assurez-vous de l'étanchéité. Pour les pièces détachées, contactez Eurom ou un revendeur agréé.

MODE D'EMPLOI Flow HG1200R Eurom

Manuel d'instruction (FR) (page 17)

Instruktionsbok (SV) (sida 22)

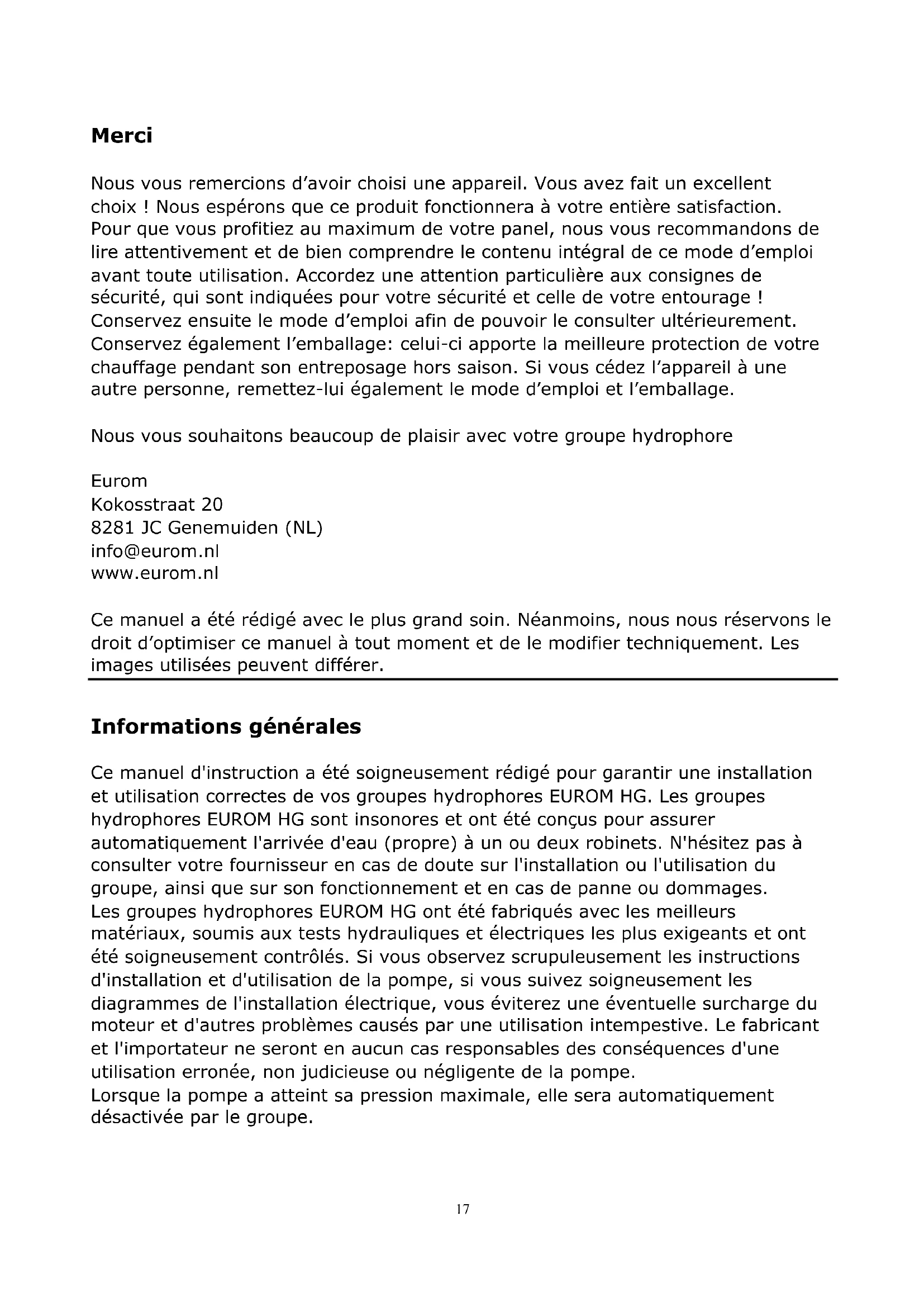

Nous vous remercions d'avoir choisi une apparéil. Vous avez fait un excellentchioix! Nous espérons que ce produit fonctionnera à votre entière satisfaction. Pour que vous profitiez au maximum de votre panel, nous vous recommandons delire attentivement et de bien comprendre le contenu intégral de ce mode d'emploi avant toute utilisation. Accordez une attention particulière aux consignes de sécurité, qui sont indiquées pour votre sécurité et celle de votre entourage! Conservez ensuite le mode d'emploi afin de pouvoir le consulter ultérieurement. Conservez également l'emballage: celui-ci apporte la(Meilleure) protection de votrechauffage pendant son entraposage hors saison. Si vous cédez l' apparéil à uneautre personne, remettez-lui également le mode d'emploi et l'emballage.

Nous vous souhaitons beaucoup de plaisir avec votre groupe hydrophore

Eurom
Kokosstraat 20
8281 JC Genemuiden (NL)
[e-mail]
www.eurom.nl

Ce manuel a eté rédigé avec le plus grand soin. Néanmoins, nous nous réservons le droit d'optimiser ce manuel à tout moment et de le modifier technique. Les images utilisées peuvent différer.

Informations generales

Ce manuel d'instruction a ete soigneusement redigede pour garantir une installation et utilisation correctes de vos groupes hydrophores EUROM HG. Les groupes hydrophores EUROM HG sont insonores et ont ete concus pour assurer automatiquement l'arrivalde eau (propre) a un ou deux robinets. N'hesitez pas a consulter voire fournisseur en cas de doute sur l'installation ou l'utilisation du groupe, ainsi que sur son fonctionnement et en cas de panne ou dommages. Les groupes hydrophores EUROM HG ont ete fabriqués avec les meilleurs materiaux, soumis aux tests hydrauliques et electriques les plus exigeants et ont ete soigneusement controlés. Si vous observez scrupuleusement les instructions d'installation et d'utilisation de la pompe, si vous suivez soigneusement les diagrammes de l'installation electrique, vous eviterez une eventuelle surcharge du moteur et d'autres problemes causés par une utilisation interpestive. Le fabricant et l'importateur ne seront en aucun cas responsables des conséquences d'une utilisation erronee, non judicieuse ou négiligente de la pompe. Lorsque la pompe a atteint sa pression maximale, elle sera automatiquement désactivée par le groupe.

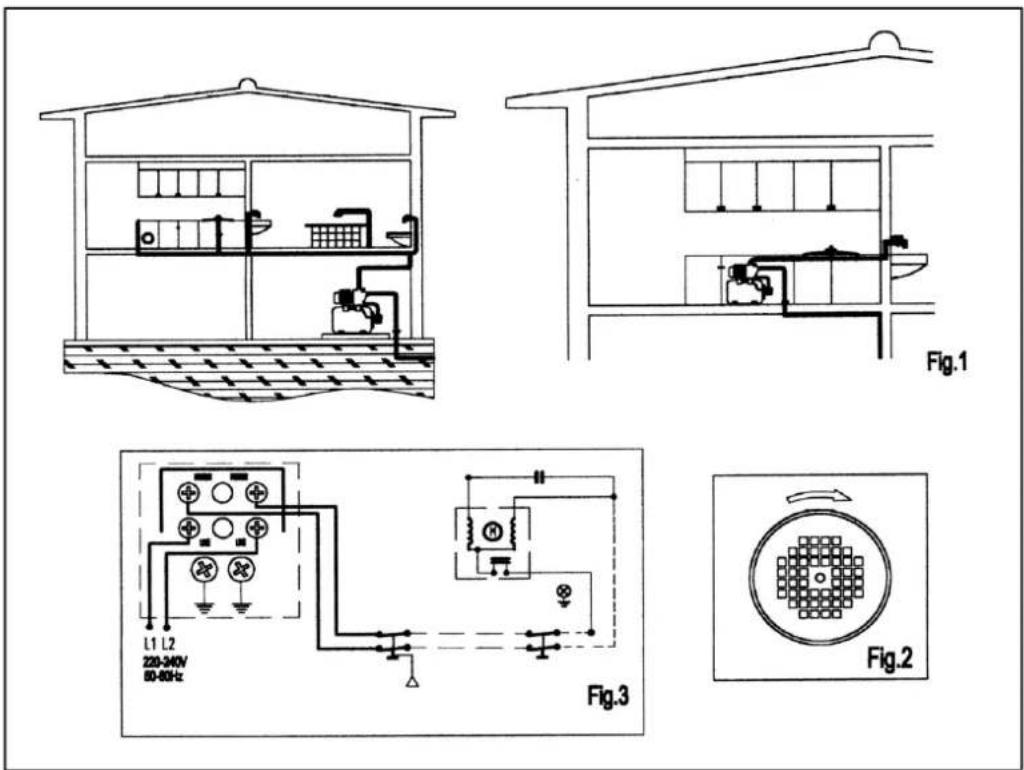

Caracteristiques techniques et diagrammes

Type	HG800P	HG1200R
Puisance	800 W	1200 W
Capacité maxi.	53 l/m	63 l/m
Hauteur d'amortège maximale	40 m	48 m
Hauteur d'aspiration maximale	8 m	8 m
Raccordements	1" - 1"	1" - 1"
Tension d'alimentation	230V-50Hz	230V-50Hz
Contenu citerne de pression	20 l	24 l
Récipient de la pompe	Matière plastique	Acier inox
Poids	12,2 kg	14,6 kg

Installation

L'unité doit être installée à un endroit couvert mais bien ventilé. Cet endroit doit obligatoirement rester sec en toutes circonstances. Le cas échéant, veuillez prendre des mesures d'évacuation d'eau.

La pompe, sur laquelle est installée la cuve de pression, ne doit pas etre reliée au système de canalisation. Cela pourrait avoir des conséquences sur la pression d'eau, jusqu' dans les parcellesavoisinantes. En outre, la citerne du groupe hydrophore n'est pas indiquee pour le stockage d'eau potable.

Pour le reste, le groupe peut etre relié à toute source fournissant un

approvisionnement d'eau suffisant. Voir plus loin les diagrammes d'installation. La non-observation des dispositions indiquées ci-dessus peut provoquer des dommages à la pompe et à toute l'installation!

Tuyaux d'évacuation

Le diamètre des tuyaux qui évacuant l'eau doit être égal ou supérieur au diamètre de sortie de la pompe. Les conduites ou tuyaux ne doivent pas retenir la pression et leur étanchéité doit être contrôle.

La non-observation des dispositions indiquées ci-dessus peut provoquer des dommages à la pompe et à toute l'installation !

Raccordement électrique

Veuillez vérifier à tout moment que toutes les connexions et raccordements entre le réseau électrique (ou toute autre source de courant) et le groupe hydrophore soient correctes et en bon état. Il en va de même pour les cables et fils du groupe hydrophore et à l'intérieur de celui-ci. Veuillez-vous reférer au diagramme d'installation électrique pour le raccordement (fig. 3). L'appareil doit être connecté à une prise de courant mise à la terre. La sécurisation de l'installation doit être assurée par un disjoncteur de 30mA . Le cable électrique doit satisfaire aux normes CEE ou estre de type H07RN-F (VDE0620). La non-observation des dispositions indiquées ci-dessus peut provoquer des dommages à la pompe et à toute l'installation et présente un danger de chocs électriques!

Contrôles préalables au démarrage

Avant de mettre la pompé en marche pour la première fois, veuillez-vous assurer que:

le voltage et la fréquence de la source électrique correspondant aux
specifications inscrites sur la plaque signaletique du groupe hydrophore,
√ l'axe de la pompe tourne rapidement et sans frottement,
√ le corps de la pompe a ete entierement rempli entierement d'eau ; pour cela,
✓ dévissez la prise d'alimentation (au-dessus de l'arbre de la pompe) et remplissez la pompe.

LA POMPE NE DOIT JAMAIS TOURNER À SEC !

Consulter ci-après les diagrammes de montage. La non-observation des dispositions indiquées ci-dessus peut provoquer des dommages à la pompe et à toute l'installation !

Démarrage

Ouvrez tous les clapets de passage dans les conduites d'aspiration et d'évacuation. Branchez et la pompe démarrera automatiquement. Ce faisant, veuillez à ce que le robinet soit ouvert afin de faire evacuer l'air du système le cas échéant. Ensuite, fermez le robinet et le groupe se désactivera de lui-même une fois que la pression maximale de la pompe sera atteinte. Si le groupe hydrophore ne fonctionne pas, n'accumule pas de pression ou ne se désactive pas, essayez en premier lieu de détecter l'origine de la panne en consultant l'indicateur de panne.

Entretien

Vérifiez régulierement si la pression dans le recipient à pression est suffisante:

• Retirez la fiche de la prise murale
• Ouvrez le robinet et vidangez toute l'eau du système
• Dévisser le capuchon noir à l'arrière du écipient à pression
• Vérifier la pression dans la chaudière avec un manomètre, la pression doit être de 1,7 bar, sinon 1,7 bar la pressuriser.
• Remettez toutes les pieces au bon endroit

De plus, le groupe hydrophore EUROM n'exige aucun entretien spécifique.

Néanmoins, nous vous conseillons de vider la pompe quand celle-ci n'a pas ete utilisée pendant un certain temps. En cas de froid et de risque de gelée, vous nevez impératifement

vider la pompe pour éviter des dommages causés par le gel. Ces dommages ne sont pas compris dans la garantie!

En cas de non-utilisation de la pompe pendant une longue période, il vous faudra la nettoyer et la stocker dans un endroit sec et bien ventilé.

Indicateur de panne

Type de panne :

Le groupe ne se désactive pas automatiquement: Cause et solution 2, 5 ou 7

Le moteur tourne mais ne fournit pas d'eau: Cause et solution 4 ou 5

La pression est insuffisante: Cause et solution 4, 5 ou 7

Le groupe s'allume et s'eteint continuellement: Cause et solution 2 ou 7

Le groupe ne démarre pas: Cause et solution 3, 6 ou 8

Cause et solution :

1. Vérifier le clapet anti-retour. Ouvrez-le.
2. Fuite à un robinet ou un clapet. Colmatez la fuite.
3. La pompe est bloquée ou contaminée. Nettoyez la pompe ou téléphone au service d'entretien.
4. L'eau est située à un endroit trop profond. Contrôlez la hauteur d'amorçage.
5. Il y a aspiration d'air. Fermez soigneusement tous les raccordements et connexions.
6. Il n'y a pas de courant. Contrôlez les interrupteurs et le disjoncteur.
7. Fuite dans la conduite d'évacuation. Colmatez la fuite.
8. La pression d'eau est plus forte que la pression de départ de l'interrupteur de pression; contrôle si les configurations de départ sont correctes.

En cas de panne non repertoriée ci-dessus, ou si les solutions proposées ne résolvent pas le problème, veuilles-vous adressez à votre service d'entretien.

Élimination

Au sein de l'UE, ce symbole indique que ce produit ne peut être éliminé avec les déchets menagers habituels. D'anciens apparils contiennent des matériaux précieux recyclables, qui doivent être reconditionnés pour ne pas nuire à l'environnement et à la santé humaine par une collecte incontrôlée des déchets. Par conséquent, nous vous prions de déposer vos ancients apparils dans un point de collecte destiné à cet effet ou de vous adresser au fournisseur où vous avez achété l'appareil. Ce dernier veillera à ce qu'un maximum de pieces de l'appareil soient réutilisées.

CE-declaration

Voir page 39.
