GEBRUIKSAANWIJZING Flow HG1200R Eurom

HG800P / HG1200R Art.nr. 264128 / 2641662 Dank Hartelijk dank dat u voor een Eurom apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren. Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving! Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing de verpakking bij. Wij wensen u veel plezier met de hydrofoorpomp! Eurom Kokosstraat 20 8281 JC Genemuiden (NL) info@eurom.nl www.eurom.nl Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons voor deze handleiding op elk moment te optimaliseren en tech- nisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.

Algemene informatie Deze gebruiksaanwijzing is samengesteld om een correcte installatie en juist gebruik van uw EUROM HG-hydrofoorgroepen te waarborgen. EUROM HG- hydrofoorgroepen werken geruisloos en zijn ontworpen om één of twee tappunten op geautomatiseerde wijze te voorzien van (schoon) water. Wanneer u twijfelt over installatie of gebruik, maar ook over werking, storingen, beschadigingen enz. aarzel dan niet uw leverancier te raadplegen! EUROM HG-hydrofoorgroepen zijn vervaardigd uit de beste materialen, onderworpen aan de zwaarste hydraulische en elektrische testen en zorgvuldig gecontroleerd. Wanneer u de installatie- en gebruiksinstructie van de pomp nauwgezet opvolgt en zorgvuldig aandacht besteedt aan de bedradingsdiagrammen voorkomt u mogelijke overbelasting van de motor en andere problemen voortkomend uit foutief gebruik. Fabrikant en importeur aanvaarden geen enkele aansprakelijkheid voor de gevolgen van foutief, onoordeelkundig en onachtzaam gebruik. Wanneer de pomp de maximale druk bereikt zal deze door de groep automatisch worden uitgeschakeld.3 Technische gegevens en diagrammen Type HG800P HG1200R Vermogen 800W 1200W Capaciteit max. 53 l/m 63 l/m Opvoerhoogte max. 40m 48m Aanzuighoogte max

Aansluitingen 1” – 1” 1” – 1” Aansluitspanning 230V-50Hz 230V-50Hz Inhoud drukvat 19 liter 24 liter Pomphuis kunststof RVS Gewicht 12,2 kg 14,6 kg

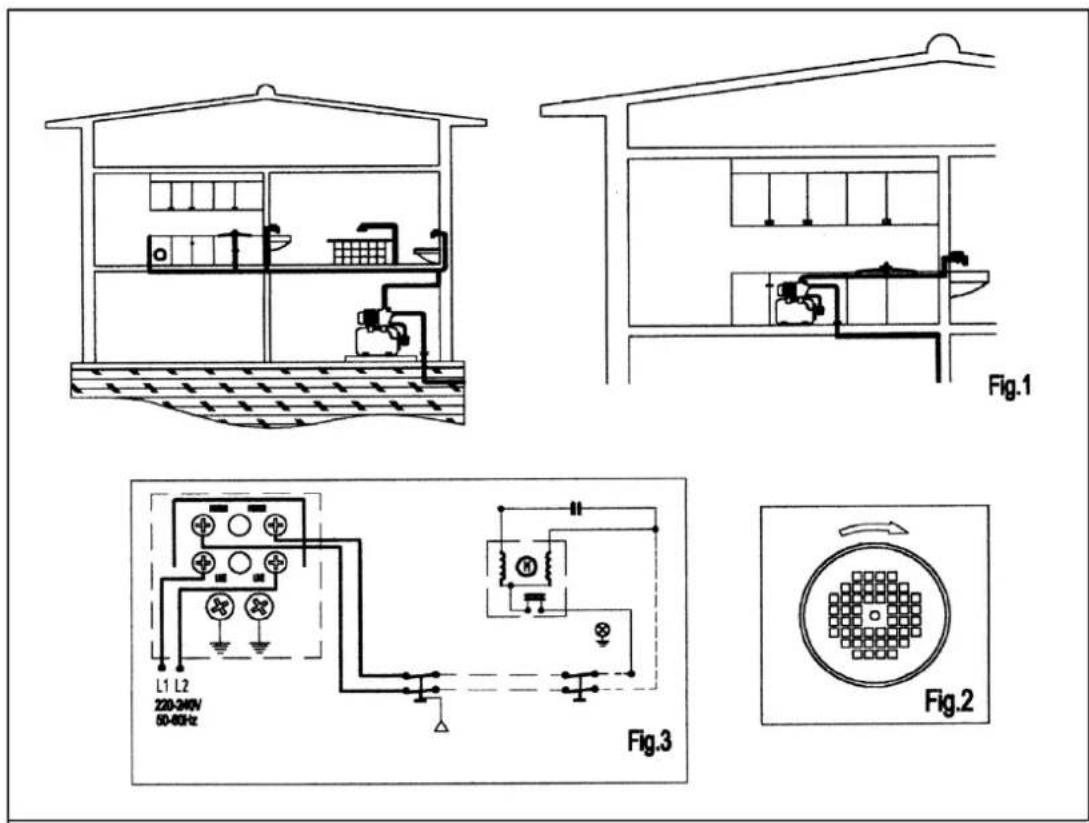

Installatie De unit dient te worden geïnstalleerd op een overdekte, maar goed geventileerde plaats. Deze plaats moet onder alle omstandigheden droog blijven; zorg zonodig voor waterafvoermogelijkheden. De pomp, waar het drukvat op gemonteerd is, mag niet aangesloten zijn op de waterleiding. Dat kan namelijk consequenties hebben voor de waterdruk, ook van aangrenzende percelen. Bovendien is de tank van de hydrofoorgroep niet geschikt voor drinkwater. De groep kan verder met elke bron worden verbonden die voldoende wateropbrengst levert. Zie verder de installatie-diagrammen. Het niet in acht4 nemen van de bovenvermelde voorschriften kan schade aan de pomp en de hele installatie tot gevolg hebben! Afvoerbuizen De diameter van de buizen die het water afvoeren dient gelijk aan of groter dan de diameter van de pompuitgang te zijn. De buizen/slangen moeten geen druk tegenhouden en dienen op waterdichtheid te worden gecontroleerd. Het niet in acht nemen van de bovenvermelde voorschriften kan schade aan de pomp en de installatie tot gevolg hebben! Elektrische aansluiting Zorg er te allen tijde voor dat alle verbindingen en aansluitingen tussen het elektriciteitsnet (of andere spanningsbron) en de hydrofoorgroep correct en onbeschadigd zijn. Dat geldt ook voor de kabels en draden van en in de hydrofoorgroep. Zie voor de correcte aansluiting het bedradingsdiagram (fig. 3). Het apparaat dient te worden aangesloten op een geaard stopcontact. De beveiliging van de installatie dient voorzien te zijn van een aardlekschakelaar van 30 mA. De stroomkabel moet voldoen aan de EEC-normen of van het type H07RN-F (VDE0620) zijn. Het niet in acht nemen van de bovenvermelde voorschriften kan schade aan de pomp en de hele installatie tot gevolg hebben en levert gevaar voor elektrische schokken op! Controles voor het opstarten Voordat u de pomp voor de eerste keer opstart dient u zich ervan te overtuigen dat: voltage en frequentie van de stroombron overeenkomen met de specificaties op het typeplaatje van de hydrofoorgroep de as van de pomp vlot en vrij draait het pomplichaam volledig is gevuld met water; schroef daartoe de desbetreffende voedingsplug (bovenop het pomphuis) open en vul de pomp. DE POMP MAG NOOIT DROOG LOPEN! Zie verder de installatiediagrammen. Het niet in acht nemen van de bovenvermelde voorschriften kan schade aan de pomp en de hele installatie tot gevolg hebben! Starten Open alle doorgangskleppen in de aanzuig- en afvoerleidingen. Schakel de stroom in en de pomp zal automatisch starten. Terwijl u dit doet dient het tappunt open te staan om eventuele lucht in het systeem de gelegenheid te geven te ontsnappen. Sluit hierna de kraan en de groep zal zichzelf uitschakelen wanneer de maximale pompdruk is bereikt. Als de hydrofoorgroep niet werkt, geen druk opbouwt of niet uitschakelt, probeer dan eerst de oorzaak van de storing te ontdekken door de storingswijzer te raadplegen.5 Onderhoud Controleer als volgt regelmatig of druk in het drukvat voldoende is: - Neem de stekker uit het stopcontact - Draai de kraan open en laat al het water uit het systeem lopen - Draai aan de achterzijde van het drukvat de zwarte kap af - Controleer de druk in de ketel met een bandenspanningsmeter, de druk moet 1,7 bar zijn, mocht dit geen 1,7 bar zijn breng deze op druk. - Plaats alle onderdelen weer terug op de juiste plaats Verder vraag de EUROM hydrofoorgroep geen specifiek onderhoud. Desalniettemin adviseren wij u de pomp leeg te laten lopen wanneer de pomp langere tijd niet wordt gebruikt. Wanneer het koud is en er kans op vorst bestaat dient u de pomp zeker leeg te laten lopen, omdat hij anders vorstschade oploopt. Vorstschade valt niet onder de garantie! Als de pomp een echt lange periode niet zal worden gebruikt moet hij worden schoongemaakt en opgeborgen op een droge, goed geventileerde plaats. Storing wijzer Storing: De groep schakelt niet automatisch uit: Oorzaak en oplossing 2, 5 of 7 De motor draait maar levert geen water: Oorzaak en oplossing 4 of 5 De druk is onvoldoende: Oorzaak en oplossing 4, 5 of 7 De groep schakelt voortdurend in- en uit: Oorzaak en oplossing 2 of 7 De groep start niet op: Oorzaak en oplossing 3, 6 of 8 Oorzaak en oplossing:

1. Controleer de terugslagklep in de zuigslang

2. Lekkage bij een kraan. Dicht het lek.

3. De pomp is geblokkeerd of vervuild. Reinig de pomp of bel de servicedienst

4. Water zit te diep weg. Controleer opvoerhoogte.

5. Er wordt lucht aangezogen. Dicht alle aansluitingen en verbindingen nauwgezet

7. Lekkage in de afvoerleidingen. Dicht het lek.

8. De waterdruk is hoger dan de startdruk van de drukschakelaar; controleer of de

startinstellingen correct zijn. Wanneer er zich andere storingen voordoen dan hierboven vermeld, of wanneer de voorgestelde oplossingen het probleem niet verhelpen, wend u dan tot uw servicedienst.6 Verwijdering Binnen de EU betekent dit symbool dat dit product niet met het normale huishoudelijke afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid niet te schaden door ongereguleerde afvalinzameling. Breng afgedankte apparatuur daarom naar een daarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel mogelijk onderdelen van het apparaat hergebruikt worden. CE-verklaring Zie pagina 39.7 Thank you Thank you very much for choosing for a Eurom device. You have made a good choice! We hope you will be satisfied about its functioning. To get maximum profit from your panel, it is important to read this manual attentive and totally before use, and to understand what is written. Read especially the safety instructions: they are there to protect you and your environment. Keep the manual in a safe place for future reference. Store also the package: that is the best protection for your heater in times of no-use. And if you at any time pass the appliance on, pass on the manual and package too. We wish you a lot of fun with the hydrophore unit! Eurom Kokosstraat 20 8281 JC Genemuiden (NL) info@eurom.nl www.eurom.nl This manual has been complied with the utmost care. Nevertheless, we reserve the right to optimize this manual at any time and to adjust it technically. The images used may differ.
