Type product	Hogedrukreiniger
Merk	Eurom
Model	Force 1401
Spanning	AC 220–240 V ~ 50 Hz
Opgenomen vermogen	1400 W
Max. druk	110 bar
Werkdruk	75 bar
Min. waterverbruik	310 l/u
Max. waterinlaatdruk	7 bar
Waterinlaataansluiting	Tuinslangaansluiting (1/2")
Lengte hogedrukslang	5 m
Watertemperatuur	0 tot 40 °C
Automatisch start/stop	Ja
Beschermingsklasse	II
Beschermingsgraad	IPX5
Geluidsniveau	92 dB(A)
Trillingswaarden	2,5 m/s²
Afmetingen (L × B × H)	31,0 × 24,2 × 72,1 cm
Gewicht	6 kg
Belangrijkste functies	Reinigen van voertuigen, terrassen, gevels, tuinapparatuur
Veiligheid	Veiligheidsvergrendeling, drukschakelaar, oververhittingsbeveiliging

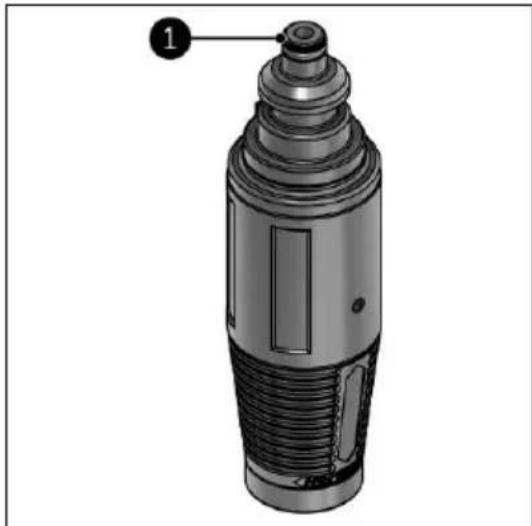

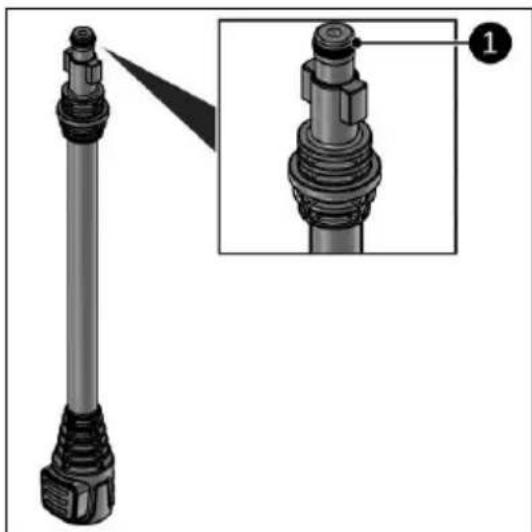

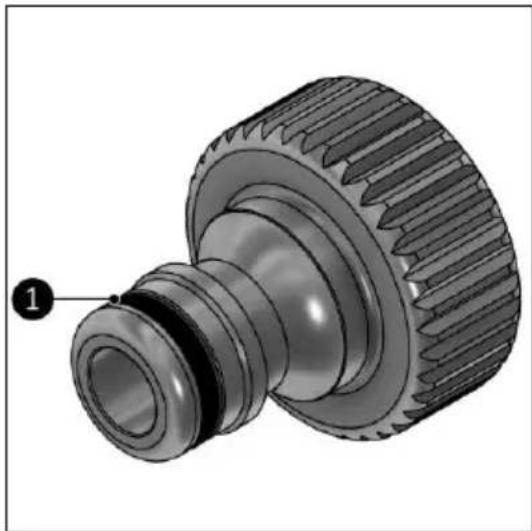

Onderhoud	Regelmatig reinigen van spuitmond en filter, smeren van O-ringen
Onderdelen	Gebruik uitsluitend originele Eurom onderdelen

Veelgestelde vragen - Force 1401 Eurom

Hoe monteer ik de hogedrukreiniger Eurom Force 1401?

Bevestig de handgreep aan het hoofdgedeelte met de meegeleverde schroeven. Klik de kabelhaspel en de pistoolhouder op het hoofdgedeelte tot u een klik hoort. Sluit de hogedrukslang, de lans en het spuitmond aan volgens de handleiding.

Wat is de maximale waterdruk die kan worden gebruikt?

De waterinlaatdruk mag niet hoger zijn dan 7 bar (0,7 MPa). Het apparaat levert een werkdruk van 75 bar en een max. druk van 110 bar.

Hoe bewaar ik het apparaat in de winter?

Maak het apparaat en de accessoires volledig leeg. Bewaar het op een vorstvrije plaats. Indien niet mogelijk, gebruik antivries. Vorstschade valt niet onder de garantie.

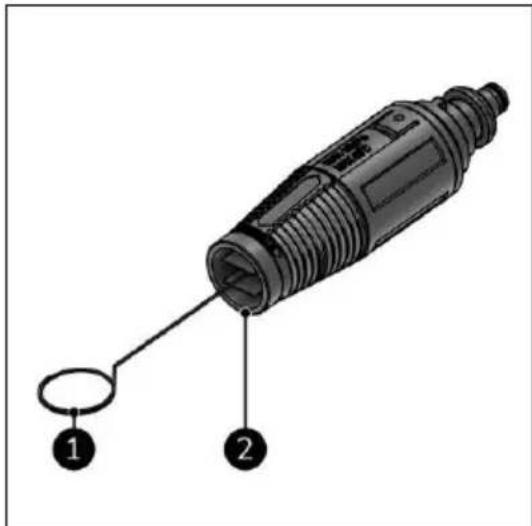

Wat te doen als het spuitmond verstopt is?

Zet het apparaat uit en trek de stekker eruit. Verwijder het spuitmond en reinig het met de meegeleverde reinigingsnaald. Spoel het tegen de straalrichting in.

Welke accessoires zijn inbegrepen bij het apparaat?

Inbegrepen: een spuitpistool, een lansverlenging, een reinigingsnaald, een turbo mondstuk, een verstelbaar mondstuk en een hogedrukslang PVC van 5 m.

Hoe vervang ik het spuitmond op de lans?

Zorg dat het apparaat uit en leeg is. Druk op de ontgrendelknop op de lansverlenging, verwijder het spuitmond, plaats het nieuwe spuitmond door de groeven uit te lijnen tot u een klik hoort.

Waarom stopt het apparaat tijdens gebruik?

Dit kan komen door oververhitting (thermische beveiliging), een gedeeltelijk verstopt spuitmond of een doorgebrande zekering. Laat het afkoelen, reinig het spuitmond of neem contact op met een professional.

Kan ik warm water gebruiken in het apparaat?

Ja, maar de watertemperatuur mag niet hoger zijn dan 40 °C. Gebruik alleen schoon water.

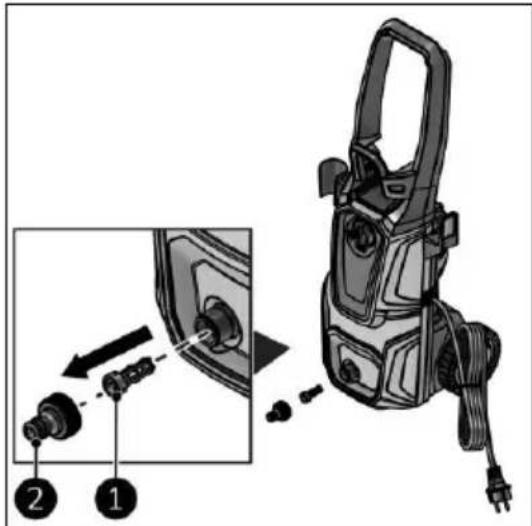

Hoe reinig ik het waterinlaatfilter?

Zet het apparaat uit en trek de stekker eruit. Schroef de tuinslangaansluiting los, verwijder het filter met een tang, reinig het onder stromend water en plaats het terug.

Wat is de garantieduur?

Eurom geeft een garantie van 24 maanden vanaf de aankoopdatum. Normale slijtage en schade door verkeerd gebruik vallen niet onder de garantie.

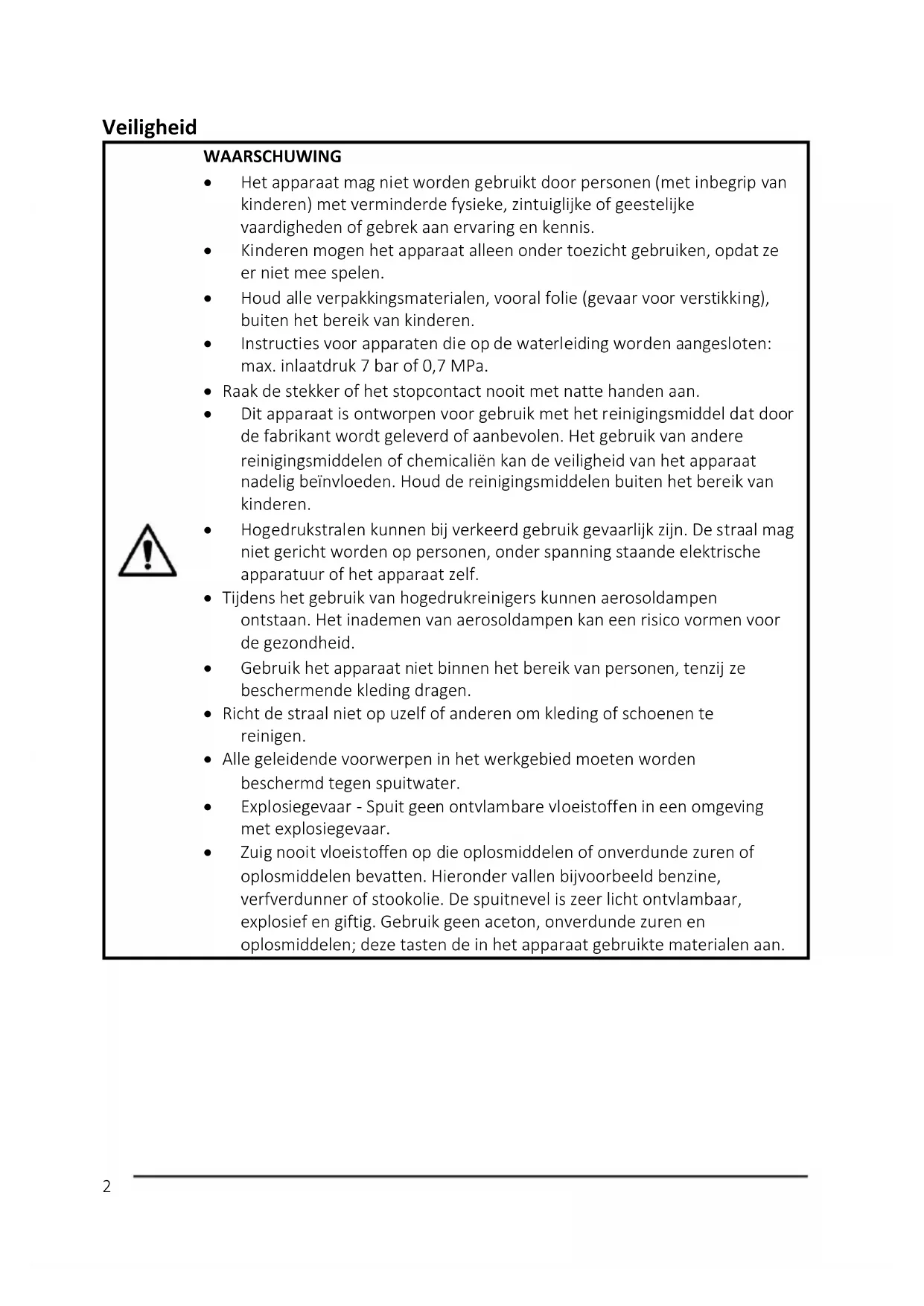

GEBRUIKSAANWIJZING Force 1401 Eurom

• Het apparaat mag nicht worden gebruikt door Personen (met inbegrip van kinderen) met verminderde fysiieke, zintuiglijke of geestelijkke vaardigheden of gebrek aan ervaring en kennis.
• Kinderenmonary het apparaat alleen onder toezicht gebruiken, opdat ze er nicht mee spelen.
• Houd alle verpakkingsmaterialen, vooral folie (gevaar voor verstikking), buiten het bereik van kinderen.
• Instructies voor apparaten die op de waterleiding worden aangesloten: max. inlaatdruk 7 bar of 0,7MPa .
• Raak de stekker of het stopcontact nooit met natte handen aan.
• Dit apparaat is ontworpen voor gebruik met het reinigingsmiddel dat door de fabrikant worden geleverd of aanbevolen. Het gebruik van andere reinigingsmiddelen of chemicalien kan de verilgheid van het apparaat nadelig beinvloeden. Houd de reinigingsmiddelen buiten het bereik van kinderen.
• Hopedrukstralen können bij verkeerd gebruik gevaarlijk sein. De straal mag nicht gericht worden op Personen, onder spanning staande elektrische apparatuur of het apparaat zich.
• Tijdens het gebruik van hagedrukreinigers konnen aerosoldampen ontstaan. Het inademen van aerosoldampen kan een risico vormen voor de gezondheid.
• Gebruik het apparaat Niet binnen het bereik van Personen, tenzij ze beschermende kleding dragen.
• Richt de straal nicht op uzelf of anderen om kleding of schoenen te reinigen.
• Alle geleidende voorwerpen in het werkgebied要去en worden beschermd gegen spuitwater.
• Explosiegevaar - Spuit geen ontvlambare vloeistoffen in een omgeving met explosiegevaar.
• Zuig nooit vloeistoffen op die oplosmiddelen of onverdunde zuren of oplosmiddelen bevatten. Hieronder vallen bijvoorbeeld benzine, verfverdunner of stookolie. De spuitnevel is zeer Licht ontvlambaar, explosief en giftig. Gebruik geen aceton, onverdunde zuren en oplosmiddelen; deze tasten de in het apparaat gebruekte materiaalen aan.

• Hogedrukreinigers mogen nicht worden gebrukt door kinderen of ongetraind personeel.
• Hogedrukslangen, fittingen en koppelingen zijn belangrijk voor de verilgheid van het apparaat. Gebruik alleen slangen, fittingen en koppelingen die door de fabrikant worden aanbevolen.
• Gebruik alleen originele of door de fabrikant goedgekeurde reserveonderdelen ten behoeve van de veiligheid van het apparaat.
  Water dat door de terugstroombeveiligingen is gestroomd, is ongeschikt voor consumptie.
• Het apparaat要去 voor reiniging of onderhoud worden losgekoppeld van de stroomtoevoer. Bij het verwangen van onderdelen of het ombouwen van het apparaat maar een andere functie dient u.altijd de stekkeruit het stopcontact te halen.
• Gebruik het apparaat Niet als een voedingskabel of belangrijke onderdelen van het apparaat beschadigd�n, bijv. veiligheidsapparatuur, hagedrukslangen, spuitpistol.
• Ongeschikte verlengsnoeren können gevaarlijk zijn. Als een verlengsnoer worden gebruikt,要去 het geschiktঃ voor gebruik buitenshuis en要去 de aansluiting droog en van de grond worden gehonden. Het worden aanbevolen om dit te doeon door middel van een kabelhaspel die de aansluiting ten minste 60~mm boven de grond houdt.
  Zorg ervoor dat het snoer en verlengsnoer Niet beschadigd rakeen door erop te staan, erin te knijpen, eraan te trekken of iets vergelijkbaars. Bescherm het snoer gegen但它, olie of scherpe randen.
• Schakel als de hoofdschakelaar uit als u het apparaat onbeheerdchterlaat.
• Afhankelijk van de toepassing kan een afgeschermde spuitmond worden gebruikt voor hagedrukreiniging, waardoor de uitstoot van waterhoudende aerosoldampen sterk worden verminderd. Een dergelijk apparaat kanchalter Niet op alle toepassingen worden gebruikt. Als afgeschermde spuitmonden Niet kuren worden gebruikt voor de bescherming gegen aerosoldampen, kan een mondmasker van klasse FFP2 of gelijkwaardig nodig়n, afhankelijk van de te reinigen omgeving.

Algemene veiligheidsinstructies

• De minimale diameter van de wateraansluiting (slang) is 12,7 mm (1/2").
• De watertoevoer要去 minimaal het waterverbruik van het apparaat (310 l/u) leveren!
• De pomp要去 altijd van voldoende water worden voorzien. 'Drooglopen' veroorzaakt schade.
• De watertemperatuur mag nicht hoger zichn dan 40^ .

• Gebruik alleen schoon water voor dit apparaat. Onzuiverheden of agressieve chemicaliën beschadigen het apparaat!

• De aansluitspanning en frequente, die op het apparaat zich vermeld, dienen overeen te komen met die van het te gebruiken stopcontact. De elektrische installmentie要去 zich goedgekeurd (IEC 60364-1) en beveiligd met een aardlekschakelaar (max. 30mA ). Doe geen aanpassingen aan de stekker of het stopcontact om ze passend te make! Gebreken in de elektrische aansluiting konnen tot een schok leiden!

• Beschadigde onderdelen (met inbegrip van de stekker, de stroomkabel, de slang en het spuitpistol)要去en onmiddelijk worden verrangen door eenaarvoor opgeleide monteur of een gekwalificeerde elektricien. Gebruik alleen originele onderdelen; slangen en aansluitingen zich ook belangrijk voor de verilgheid. Voer nooit zich reparaties UIT.
• Doe nooit aanpassingen aan het apparaat, de spuitmond(en) of andere onderdelen.
• Dek het apparaat, de spuitmond(en) of andere onderdelen nooit af bij gebruik van het apparaat.

Veiligkeit voor enijdens het gebruik

• Gebruik het apparaat alleen voor,thisgebruik,bijvoorbeeld voor het reinigen van auto's, boten, terrassen, muren, tuinapparatuur enz.
• Controller vór elk gebruik het apparaat op zichtbare beschadigingen (waaronder de kabel, de stekker, de slang en het spuitpistol). Controller met name de stroomkabel op gebreten of scheuren. Gebruik geen beschadigd apparaat of een apparaat dat bij het LASTe gebruik Niet goed heeft gefunctioneerd. Geef het apparaat aan uw leverancier voor reparatie of verranging.
• Rol de kabelijdens het gebruik hebelaal af, om oververhitting te voorkomen. Als het gebruik van een verlengsnoer onvermijdelijk is, gebruik dan een kabel van voldoende dikte: 3 × 2,5 ~mm^2 . Ongeschikte verlengsnoeren konnen gevaarlijkঃ! De contrastekker要去 waterdicht发展格局 en de aansluiting要去 droog blijven. Defecte verlengsnoerenাige gevaarlijk!
• Banden en/of ventielen van voertuigen+kunnen door hagedrukstralen beschadigd raken en kapot springen. Het eerste teken hiervan is verkleuring van de band. Beschadigde banden/bandenventielen kuren levensgevaarlijk zijn. Neem bij het reinigen een spuitafstand van ten minste 30~cm in acht.
  Schakel bij lange pauzes het apparaat uit met de hoofdschakelaar of trek de stekker uithet stopcontact.
• Gebruik het apparaat Niet bij temperaturen onder 0^ C.
• Gebruik van het apparaat in omgevingen of onder omstandigheden met explosiegevaar is verboden.
  Schakel bij een ongeval of stroomuitval het apparaat onmiddelijk UIT.
• Gebruik alleen schoon water. Als u water gebruikt dat bijvoorbeeld zand bevat (uit een put of vergelijkbaar), moet u een extra filterplaatsen.
• Volgens de geldende voorschriften mag het apparaat Niet op het waterleidingnet worden aangesloten zonder een terugslagklep. Zorg ervoor dat het waterleidingnet waarop de hagedrukreiniger worden aangesloten, is voorzien van een terugslagklep.
• Houd rekening met het gewicht van het apparaat bij hetkiezen van de opbergplek en tijdens het transport om ongevallen en verwondingen te voorkomen.

• Laat de restdruk ontsnappen door de trekker een beetje in te knijpen voordat u de slang van het product loskoppelt.

• Controller voor elk gebruik van het apparaat en met regelmatigeussenpozen of alle metalen bevestigingen goed zitten en of de onderdelen van het product in goede conditie zich; controller op gebroken of versleten onderdelen.

Persoonlijke veiligheid

• Draag een geschikte uitrusting met het oog op uw personlijke bescherming (PBM) wonneer u het apparaat gebruikt: gehoorbescherming, veiligheidsbril en beschermende kleding.
  Draag handschoenen, houd uw handen warm en neem regelmatig een pauze.
  In zeldzame geallen kan ononderbroken gebruik van het apparaat gedurende meerderen uren leiden tot ongevoeligheid van de handen.
  Voordat u het apparaat bedient, verplaatst of opbergt, moet u ervoor zorgen dat het op een stevige, vlakte en horizontale ondergrond staat om ongelukken te voorkomen.
• De gebruiker要去 apparaat op een redelijkke manier gebruiken. Houd reckening met de omstandigheden terplaatse en let bij deze activiteiten op mensen in de omgeving.
• De waterstraal die onder hoge druk door de spuitmond worden gespoten,veroorzaakt een terugslag. Zorg ervoor dat u stevig staat en het pistool en de spuitlans stevig vasthoudt.
  Spuit Niet op voorwerpen die ongezonde stoffen bevatten (bijv. asbest).
• Het is verboden oppervlakken te reinigen die asbest bevatten.
• Gebruik het apparaat Niet in een ruimte die onvoldoende is geventileerd.
  Schakel het apparaat algijd uit en trek de stekker uit het stopcontact voordat u het apparaat in elkaar zet, onderhoudt, opbergt en vervoert of wanner u de functie van het apparaat wijzigt. Dit geldt ook wanner u de straalkop of de spuitmond verwangt en wanner u het apparaat Niet gebruikt. Trek de stekker er met uw hand uit. Gebruik de stekker nooit en/of bedien het apparaat nooit met natte handen!
  Water uit het apparaat, de slang of het spuitpistool is Niet geschikt voor consumptie.
  Wees bedacht op een terugslag; houd de spuitlans met beiden handen vast.

Extra risico's

Zelfs als u dit product gebrukt in overeenstemming met alle veiligheidsvoorschriften, zich en nog steeds potentièle risico's met betrekking tot letsel en schade. De volgende bevaren met betrekking tot de constructie en het ontwerp van dit product können zich voordoen:

• Gezondheitsklachten als gevolg van trillingen indien het product langdurig worden gezruikt, Niet op de juiste manier worden bediend en Niet goed worden onderhoven.
• Gevaar voor letsel en materiaanse schade door rondvliegende voorwerpen.
• Verwondingen en materiaële schade als gevolg van defecte accessoires of een plotselinge impact van verborgen onderdelenijdens het gebruik.

Veiligheidsvoorzieningen

Veiligheidsvoorzieningen dienen ter bescherming van de gebruiker en mogen nicht worden gewijzigd.

• De AAN/UIT-schakelaar voorkomt een onbedoelde bediening van het apparaat.
• Het spuitpistol is voorzien van een slot. Dit slot vergrendelt het pistool en voorkomt het onbedoeld inschakelen van het apparatus.
  Zodra de trekker van het spuitpistol worden losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. De pomp worden wee ingeschakeld wanneer de trekker worden ingedrukt.
• De motor is voorzien van een thermische beveiliging, die de motor uitschakelt bij oververhitting. In principe start de motor vanzelf waar nadat hij voldoende is afgekoeld. Het isECHter beter om het apparaat uit te schakelen enervolgens 5 minuten te wachten alvorens opnieuw te starten. Zoek uit waarom het apparaat oververhit is geraakt en los het probleem op. Als het probleem zich opnieuw voordoet, gebruik het apparaat dan Nieteer en neem contact op met uw leverancier/servicedienst.
• De motorbeveiliging schakelt het apparaat UIT bij een hoog stroomverbruik.

Veiligheidsstickers

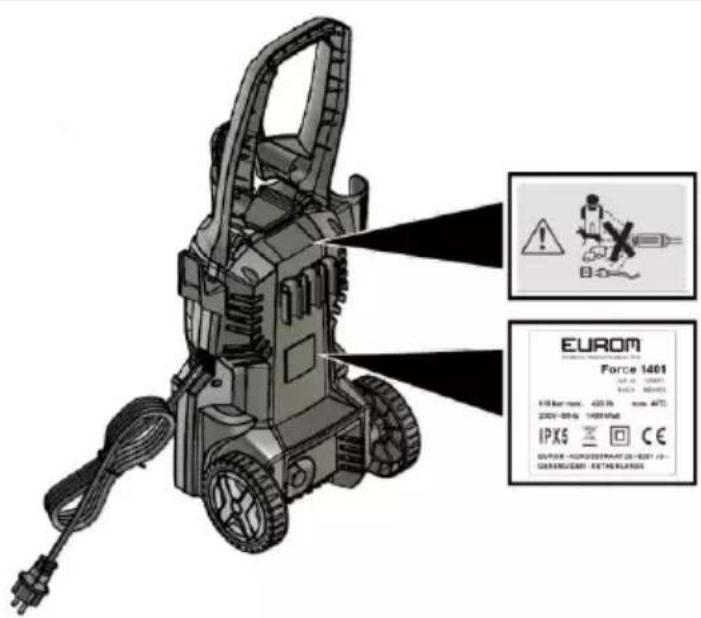

Op het apparaat (Afbeelding 1) treft u stickers aan (Afbeelding 2 en 3). Deze gehen belangrijke informatatie over het apparaat wee.

Afbeelding 1

De hagedrukstraal (Afbeelding 2) mag nicht worden gericht op:

• personen;
  dieren;
• elektrische apparatuur onder spanning;
• het apparaat zich.

Afbeelding 2

Gefeliciteerd met uw aankoop van dit EUROM-apparaat. U heeft een hoogwaardig apparaat gekocht waar u nog vele jaren plezier van za hebben. Door dit apparaat met aandacht en zorg te gebruiken, beperkt u het risico op persoonlijk letsel of materiele schade.

LET OP

Lees deze instructiehandleiding eerst grondig door en zorg dat u alles goed begrijpt voordat u het apparaat monteert, installeert en gebruikt.

Inleiding

In deze handleiding staat het correcte en veilige gebruik van dit apparaat beschreiben. Bewaar deze handleiding voor toekomstig gebruik. De handleiding is een onmisbaar onderdeel van het apparaat en moet bij doorverkoop of inruil aan de nieuwe eigenaar worden overhandigd. Deze handleiding is met de grootst möglichke zorg samengesteld. Wij behouden ons desalniettemin hetrecht voor这家伙 handleiding te allen tjnde te verbeteren en aan te passen. De gebruekte afbeeldingen konnen afwijken. Gebruik het apparaat Niet als het beschadigd is, maar neem in dat geval.altijd eerst contact op met uw leverancier. Bewaar de verpakking voor veilige opslag en vervoer.

De volgende symbolen en termen worden in deze handleiding gebruikt om de lezer te wijzen op veiligheidskwesties en belangrijke informatatie:

WAARSCHUWING

Duidt op een gevaarlijke situatie die, indien de veiligheidsinstrumenties nicht worden opgevolgd, kan leiden tot letsel bij de operator of omstanders, lichte en/of matige schade aan het product of aan het milieu.

LET OP

Duidt op een gevaarlijke situatie die, indien de veiligheidsinstructies nicht worden opgevolgd, kan leiden tot lichte en/of matige schade aan het product of aan het milieu.

Garantie

EUROM biedt 24 maanden garantie op dit apparaat vanaf de datum van aankoop. Slijtage door normala gebruik valt nicht onder de garantie. De garantie vervalt als een defect het gevolg is van onopzettelijk of onzorgvuldig gebruik van het apparaat. De fabrikant, importeur en leverancier zichniet aansprakelijk voor onjuiste aansluitingen.

Identificatie

EUROM

POWERFUL PRODUCTS SINCE 1974

Force 1401

Art.nr. 135671

Batch. BB0450

110 bar max. 420 l/h max. 40^

230V~50Hz 1400Watt

EUROM - KOKOSSTRAAT 20 - 8281 JC -GENEMUIDEN - NETHERLANDS

Afbeelding 3

Specifications

Type:	Force 1401
Spanning:	AC 220-240V~50Hz
Energieverbruik:	1400 W
Max. druk:	110 bar
Operationele druk:	75 bar
Min. verbruik watertoevoer:	310 l/u
Max. druk waterinlaat:	7 bar
Koppeling watertoevoer:	Tuinslangkoppeling
Lente-hogedrukslang:	5 m
Watertemperatuur:	0-40 °C
Automatische start-stop:	Ja
Beschermingsklasse:	II ☐
Beschermingsniveau:	IPX5
Geluidsvermogensniveau:	92 dB(A)
Trillingswaarden:	2,5 m/s²
Afmetingen:	31,0 x 24,2 x 72,1 cm
Gewicht:	6 kg

Beschrijving

Dit EUROM-apparaat is een gebruiksvriendelijk hagedrukreiniger (Afbeeding 4). Het apparaat is ontworpen voor huishoudelijk gebruik, bijvoorbeeld voor het reinigen van voertuigen, gebouwen, terrassen, geels en tuingereedschap.

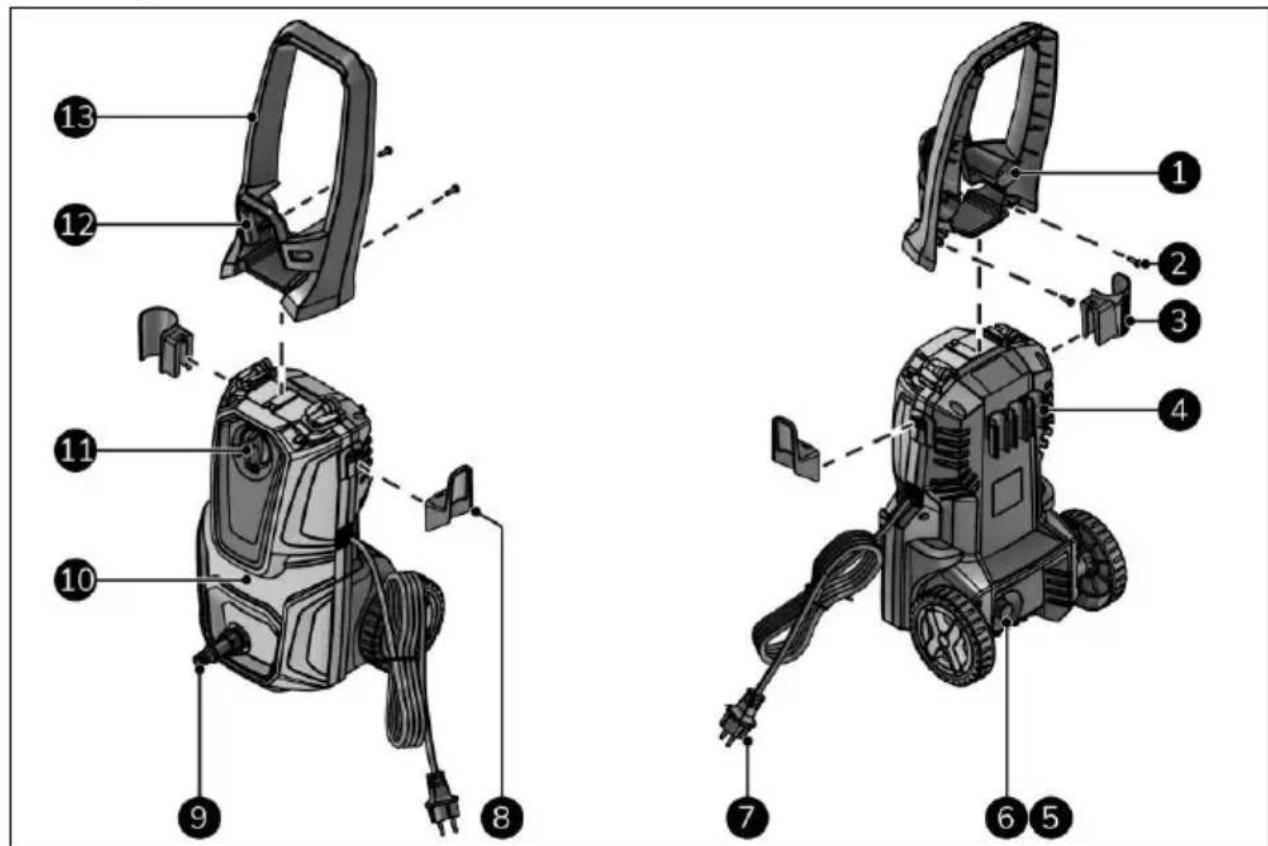

Behuizing van hoofdonderdeel

Afbeelding 4

1. Opslag van spuitmond (2x)
2. Zelfborende schroef met Philips-kop ST4.8x16 (2x)
3. Beugel voor spuitpistol
4. Opslag voor verlengingslans (3x)
5. Hogedrukwateruitlaat

6. Dop hagedrukwateruitlaat

7. Stroomkabel

8. Beugel voor stroomkabel
9. Waterinlaat (tuinslangkoppeling)
10. Behuizing van hoofdonderdeel
11. AAN(I)/UIT(O)-knop
12. Beugel voor hopedrukslang
13. Handvat

Accessoires

LET OP

De accessoires waren nicht uitwisselbaar met andere Force-apparaten.

LET OP

Gebruik alleen originele accessoires.

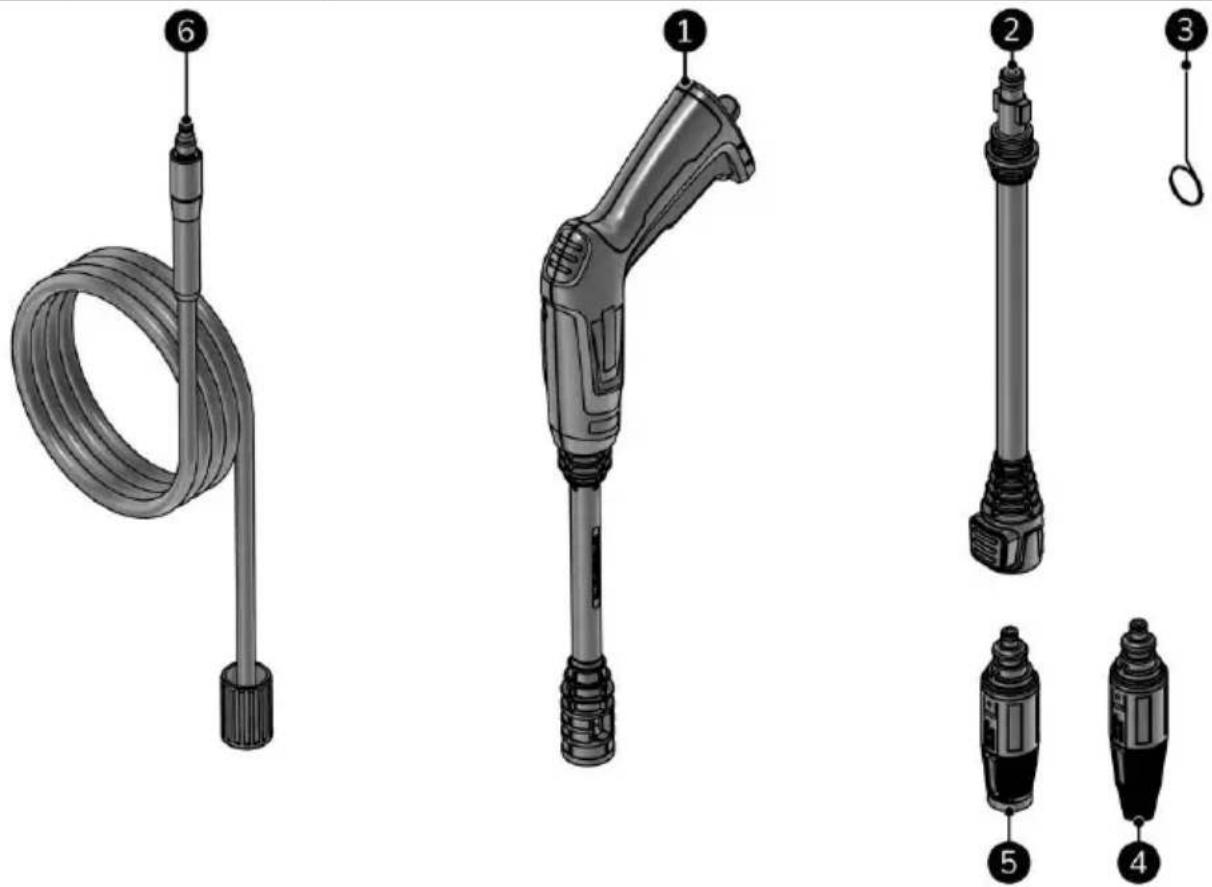

Dit apparaat bevat de volgende accessoires (Afbeelding 5):

Afbeelding 5

1. Spuittpistol

2. Verlengstuk van de lans

3. Reinigingspen

4. Turbospuitmond

5. Verstelbare spuitmond
6. PVC-hogedrukslang van 5 meter

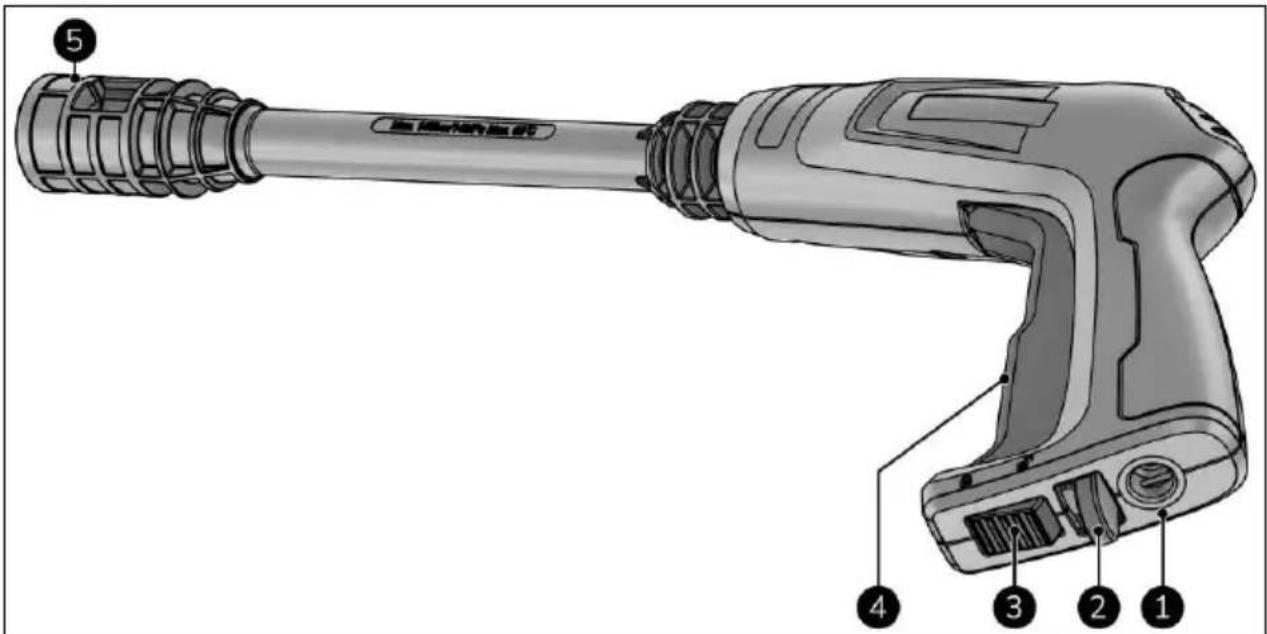

Spuittpistol

Afbeelding 6

1. Hopedrukwaterkoppeling
2. Trekker
3. Ontgrendeling hagedrukwaterkoppeling
4. Koppeling verlengstuk van de lans
5. Trekker veiligesvergrendeling

Montage

Het apparaat is verpakt in een doos. Verwijder al het verpakkingsmaterial en controllerer of het apparaat Niet beschadigd is. Gebruik het apparaat Niet als het beschadigd is, maar neem in dat geval algijd eerst contact op met uw leverancier. Bewaar de verpakking voor veilige opslag en vervoer. Lichte montage is vereist.

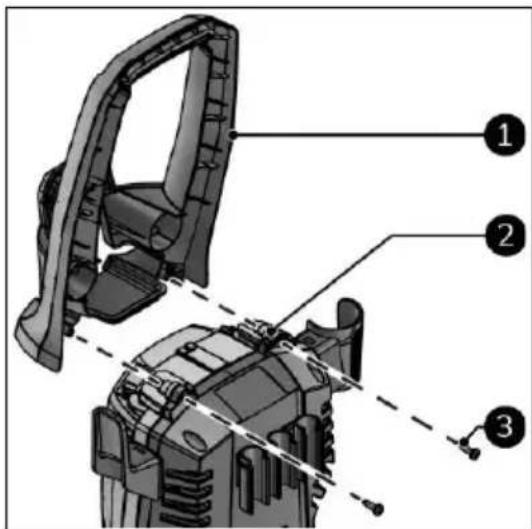

Handvat

1. Bevestig de handgreep (Afbeelding 7, pos. 1) op de behuizing van het hoofdonderdeel (Afbeelding 7, pos. 2) met de zelfborende schroeven (Afbeelding 7, pos. 3).

Afbeelding 7

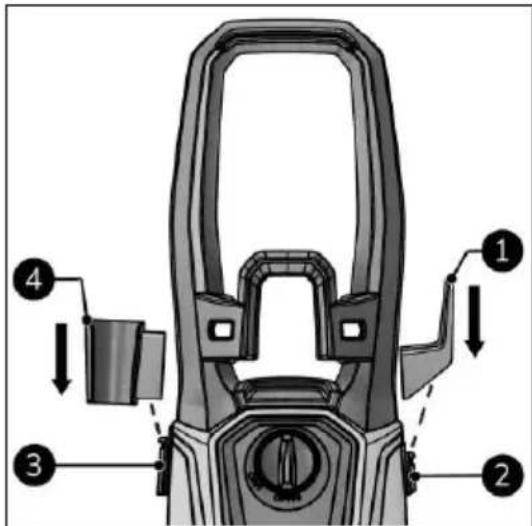

Beugels

1. Schuif de beugel voor de stroomkabel (Afbeelding 8, pos. 1) op de behuizing van het hoofdonderdeel (Afbeelding 8, pos. 2).
2. Druk stevig aan totdat u een klikgeluid hoort.
3. Schuif de beugel voor het spuitpistol (Afbeelding 8, pos. 4) op de behuizing van het hoofdonderdeel (Afbeelding 8, pos. 3).
4. Druk stevig aan totdat u een klikgeluid hoort.

Afbeelding 8

Installatie

LET OP

Plaats de reiniger zo zich可能导致 bij de watertoevoer.

LET OP

De reiniger要去 rechtep worden geplaatst op een stevig,vlak en horizontaal oppervlak (handvat bovenaan).

Behuizing van hoofdonderdeel

LET OP

De waterslang en de rouwelijke waterkoppeling zijn nicht inbegren.

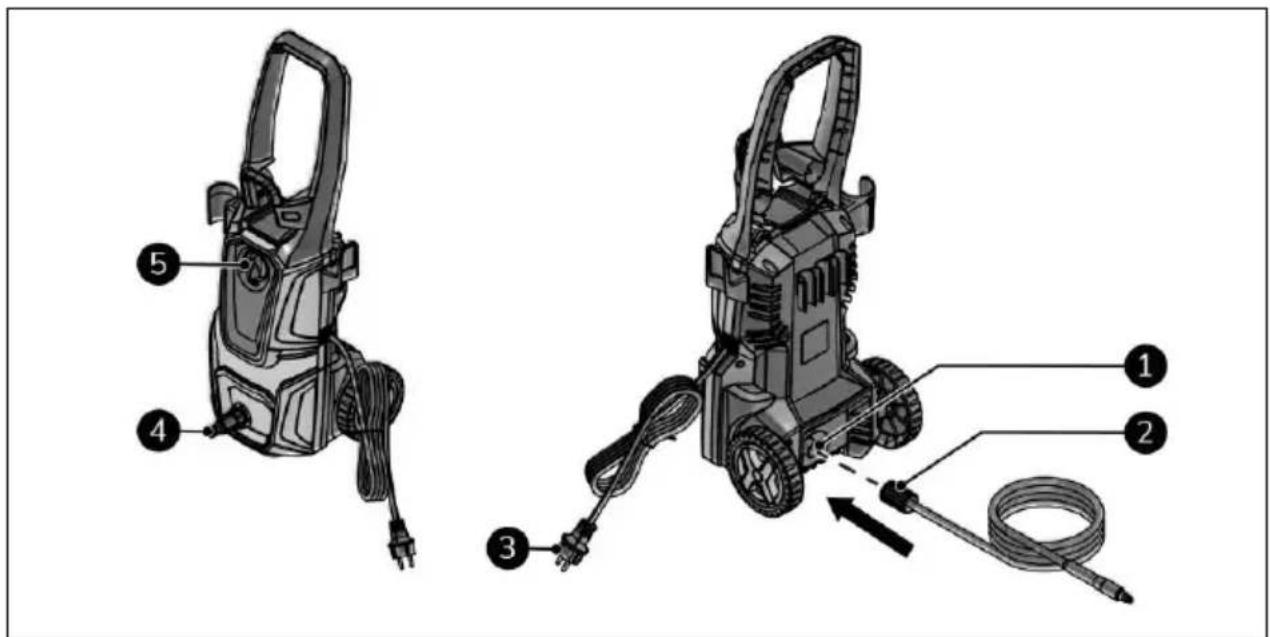

1. Zorg dat het apparaat correct gemonteerd is.
2. Zorg dat de AAN/UIT-knop in de UIT-stand staat (Afbeelding 9, pos. 5).
3. Steek de stekker (Afbeelding 9, pos. 3) in een stopcontact waar u eenvoudig bij kunt.
4. Alleen voor het eerste gebruik: Verwijder de beschermkap van de hagedrukwateruitlaat (Afbeelding 9, pos. 1).
5. Schroef de hagedrukslang (Afbeelding 9, pos. 2) op de hagedrukwateruitlaat.
6. Sluit de watertoevoer op het apparaat aan (Afbeelding 9, pos. 4).
7. U hoor een 'klik' wanneer de watertoevoer correct is aangesloten.

Afbeelding 9

Spuiptpistol

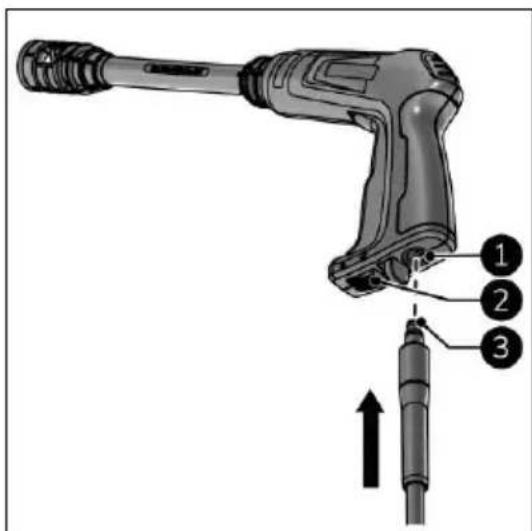

1. Zorg ervoor dat het veriligeidsslot onder detrekker vergrendeld is (Afbeelding 10, pos. 2).
2. Sluit de hagedrukslang (Afbeelding 10, pos. 3) aan op het spuitpistol (Afbeelding 10, pos. 1).
3. Uhoort een 'klik' wonneer de hogedrukslang correct is aangesloten.

Afbeelding 10

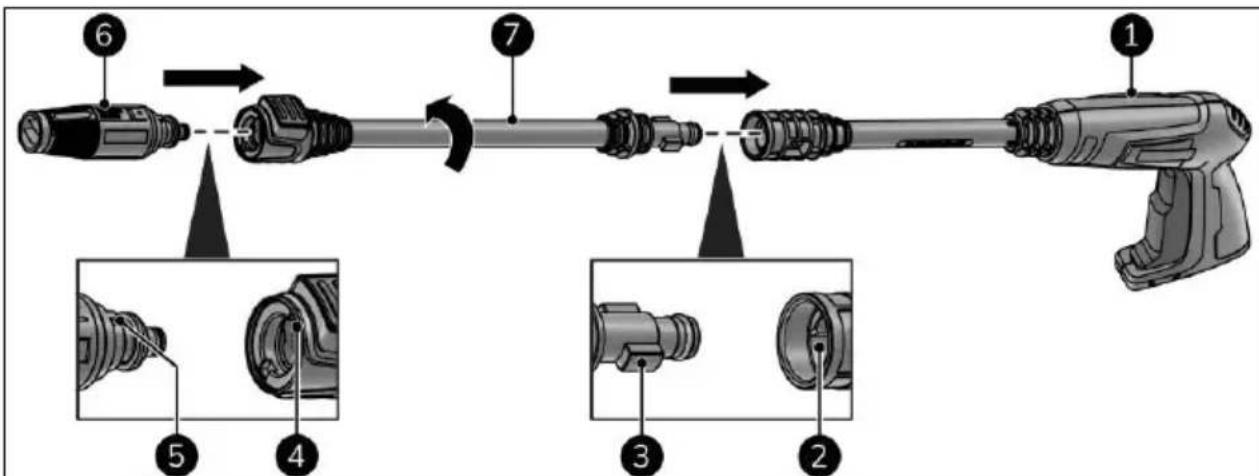

Verlengstuk van de lans en spuitmond

1. Lijn de rand van de spuitmond (Afbeelding 11, pos. 5)uit met de groef in de verlengingslans (Afbeelding 11, pos. 4).
2. Steek de spuitmond (Afbeelding 11, pos. 6) in de verlengingslans (Afbeelding 11, pos. 7).
3. U hoor een klikgeluid wanner de spuitmond correct is aangesloten.
4. Lijn de rand van het verlangstuk van de lans (Afbeelding 11, pos. 3)uit met de groef in het spuiptpistool (Afbeelding 11, pos. 2).
5. Steek de verlengingslans (Afbeelding 11, pos. 7) in het spuitpistool (Afbeelding 11, pos. 1).
6. Draai de verlengingslans 90^ graden om hem vast te zetten.

Afbeelding 11

Werking

WAARSCHUWING

Zie voor gebruik het hoofdstuk Veiligheid.

WAARSCHUWING

Als u het apparaat langer dan 2 minuten zonder water gebruikt, leidt dit tot beschadiging van de hagedrukpomp. Als het apparaat Niet binnen 2 minuten druk opbouwt, schakel het apparaat dan uit en volg de aanwijzingen in hoofdstuk "Problemen oplossen".

LET OP

Als de hendel van het spuitpistol worden losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hagedrukstraal. De pomp worden weer ingeschakeld wonneer de hendel worden ingedrukt.

Start

1. Zorg ervoor dat de AAN(I)/UIT(O)-knop in de UIT(O)-stand staat (Afbeelding 4, pos. 11).
2. Open de externe watertoevoer volledig.
3. Ontgrendel het veiligheidsslot onder de trekker (Afbeelding 3, pos. 3).
4. Knijp gedurende enkele seconden in de trekker (Afbeelding 3, pos. 4) om de lucht uit de slang te verwijderen.
5. Schakel het apparaat in (Afbeelding 4, pos. 11).

Reiniging

WAARSCHUWING

Let op voor de terugslag bij het knijpen in de trekker.

LET OP

Wanneru tijdelijk stopt:

• zet het apparaat UIT.

• sluit de externe wateraansluiting.
  haal de stekker eruit.

• Houd het spuitpistol (Afbeelding 5, pos. 1) met beiden handen vast.

• Richt het Spuiptpistol op het te reinigen voorwerp.
• Kniip de trekker in (Afbeelding 6, pos. 4) en begin met reinigen.

Veranderen van spuithoek

LET OP

De spuithoek kan alleen worden gewijzigd bij de verstelbare spuitmond. De turbospuitmond heeft een vaste spuithoek.

1. Laat, indien van toepassing, de trekker los (Afbeelding 6, pos. 4).
2. Vergrendel het veiligheidsslot onder detrekker (Afbeelding 6, pos. 3).

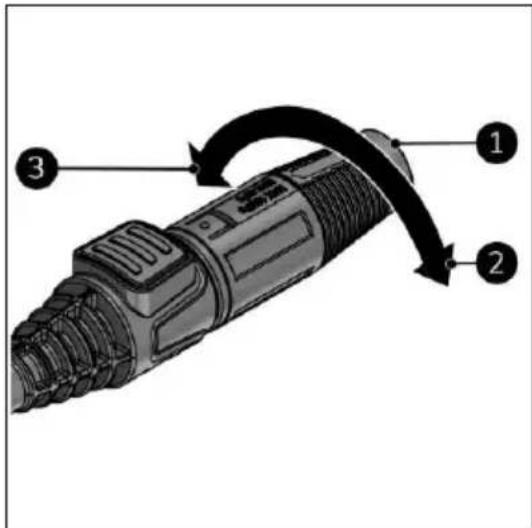

3. Draai aan de kop van de spuitmond (Afbeelding 12, pos. 1) om de spuithoek te veranderen:
4. draai voor eenkleinere (krachtigere) straal met de klok mee (Afbeelding 12, pos. 2).
5. Draai voor een grotere (minder krachtige) straal gegen de klok in (Afbeelding 12, pos. 1).
6. Ontgrendel het veiligheidsslot onder de trekker.

Afbeelding 12

Na gebruik

WAARSCHUWING

Als het apparaat is uitgeschakeld, können restanten in het apparaat nog onder hoge druk staan.

LET OP

• Gebruik de stroomkabel nicht om het apparaat los te koppelen of te dragen.
• Wind de stroomkabel Niet te strak op en Niet in scherpe hoeken.

• Wikkel de stroomkabel nicht om het apparaat Been.

• Laat de trekker los (Afbeelding 6, pos. 4).

• Vergrendel het veiligheidsslot onder de trekker (Afbeelding 6, pos. 3).
• Schakel het apparaatuit (Afbeelding 4, pos. 11).
• Trek de stekker uit het stopcontact (Afbeelding 4, pos. 7).
• Rol de stroomkabel op.
• Plaats de stroomkabel op de beugel (Afbeelding 4, pos. 8).
• Sluit de watertoevoer en koppel deutsche los.
• Ontgrendel het veilighheidsslot onder de trekker.
• Houd het spuitpistol met beiden handen vast.
• Knijip in de trekker om het spuitpistool leeg te lately lopen.
• Schroef de hogedrukslang (Afbeelding 5, pos. 6) los van de hogedrukuitlaat (Afbeelding 4, pos. 5).
• Koppel de hagedrukslang los van het spuitpistol door het lipje (Afbeelding 6, pos. 2) maar yoren te drukken.
• Laat de hagedrukslang gedurende minimaal 1 minut jeeglopen.
• Verwijder de verlengingslans (Afbeelding 5, pos. 2) van het spuitpistol door deze 90^ te draajen.

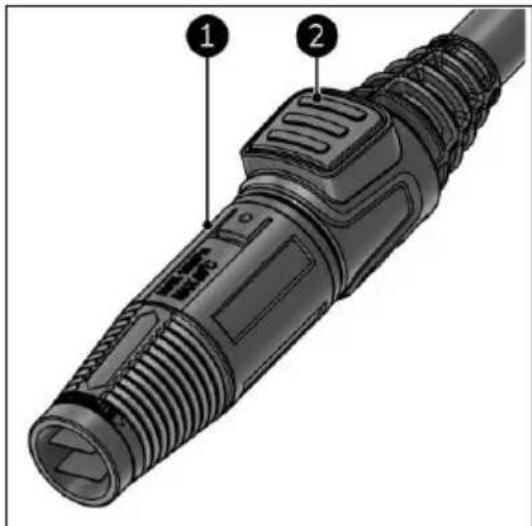

• Verwijder de spuitmond (Afbeelding 13, pos. 1) door op de ontgrendelingsknop (Afbeelding 13, pos. 2) op het verlengstuk van de Ians te drukken.
• Plaats alle accessoires op de waarvoor bestemde beugels van het apparatus (Afbeelding 4).

Afbeelding 13

Vervoer en opslag

WAARSCHUWING

Maak het apparaat en de accessoires volledig leeg. Bescherm het apparaat gegen vorst. Achtergebleven water kan bevriezen en het apparaat beschadigen.

• Verplaats het apparaat via de handgreep (Afbeelding 4, pos. 13).
  Maak het apparaat schoon voordat u het opbergt.
  Bewaar het apparaat in de originele verpakking op een koele, droge en stofvrijpe plaats.

Voorbereiding voor de winter / vorstvrije opslag

1. Reinig het apparaat.
2. Zorg ervoor dat er geen waterresten in het apparaatchyterblijven.
3. Bewaar het apparaat en de toebehoren indien möglichk in een vorstvrije of gegen vorst beschermde ruimte. Indien dat nicht möglichk is, maar u het apparaat antivirusies aanzuigen voor u het opbergt. Gebruik het antivirusiesmiddel in plaats van water.

Na de winter / vorstvrije opslag

WAARSCHUWING

Als het apparaat bevriest, LAST het dan voor gebruik controeren door een door Eurom erkendevakman.

LET OP

Vorstschade valt nicht onder de garantie.

1. Reinig indien nodig het apparaat.
2. Laat het apparaat ontdooien.
3. Verwijder indien nodig het antivirusismiddel.

Onderhoud

WAARSCHUWING

Trek altijd de stekker uit het stopcontact voordat u met het onderhoud begint!

Reparaties要去en worden uitgevoerd door een bevoegdvakman van Eurom. Indien de elektrische kabel en/of de elektrische stekker beschadigd is, moet deze worden verrangen door de fabrikant, servicemedewerker of Personen met vergelijkbare kwalificaties om risico's te voorkomen.

Voer na elk gebruik de volgende onderhoudswerkzaamheden UIT:

• Verwijder zorgvuldig stof, zand of ander vuil van de aansluitingen (spuitmond, verlangstuk van de lans, spuitpistool, hagedrukslang en waterinlaat).
• Verwijder de spuitmond van het verlengstuk van de lans. Maak de spuitmond regelmatig schoon met de meegeleverde pen. Spoel de spuitmond grondig door (tegen de richting van de hagedrukstraal in).

Voer de volgende onderhoudstaken regelmatig UIT:

• Breng regelmatig vaseine aan op de O-ringen van de aansluitingen om uitdroging te voorkomen
• Reinig de filter van de waterinlaat.

Aanbrengen van vaseline op O-ringen

1. Verwijder het verlengstuk van de lans (Afbeelding 5, pos. 2) van het spuitpistool (Afbeelding 5, pos. 1).
2. Verwijder de spuitmond (Afbeelding 5, pos. 4 of 5) van het verlengstuk van de Ians.
3. Breng vaseline aan op de O-ring van despuitmond (Afbeelding 14, pos. 1).

Afbeelding 14

1. Breng vaseline aan op de O-ring van het verlengstuk van de lans (Afbeelding 15, pos. 1).

Afbeelding 15

1. Breng vaseline aan op de O-ring van detuinslangkoppeling (Afbeelding 16, pos. 1).

Afbeelding 16

Reinig de filter van de waterinlaat.

WAARSCHUWING

Neem contact op met een door EUROM erkendevakman als de filter moet worden verrangen.

LET OP

Verwijder de filter met behulp van een tang.

1. Zorg dat het apparaat uit staat.
2. Verwijder de watertoevoer.
3. Schroef de tuinslangkoppeling los (Afbeelding 17, pos. 2).
4. Trek de filter eruit (Afbeelding 17, pos. 1).
5. Reinig de filter onder stromend water.
6. Plaats de filter terug.
7. Plaats de tuinslangkoppeling terug.

Afbeelding 17

Reinig de spuitmond(en)

1. Zorg dat het apparaat uit staat.
2. Verwijder de watertoevoer.
3. Verwijder de spuitmond (Afbeelding 18, pos. 2) van het verlengstuk van de Ians (Afbeelding 5, pos. 2).
4. Reinig de spuitmond met de reinigingspen (Afbeelding 18, pos. 1).
5. Spoel de spuitmond grondig door (tegen derrichting van de hogedrukstraal in).

Afbeelding 18

Probleemoplossing

LET OP

Neem contact op met een door EUROM erkende professional:

• in geval van regelmatig terugkerende foulmeldingen;
• als de foutmeldingen Niet zijn opgelost;

Probleem	Oorzaak	Oplossing	Veiligheidsinstructie
Het apparaat start Niet.	Stekker Niet in het stopcontact.	Steek de stekker in het stopcontact.	Zorg dat het apparaat uit staat.
	Stopcontact werkt Niet.	Gebruik een ander stopcontact	Zorg dat het apparaat uit staat.
	Verlengsnoer kapot.	Neem contact op met een door EUROM erkende professional.	Gebruik het apparaat Niet.
De druk fluchtueert.	Pomp zuijt lucht aan.	Neem contact op met een door EUROM erkende professional.	Gebruik het apparaat Niet.
	Kleppenঃ vuil, versleten of kapot.	Neem contact op met een door EUROM erkende professional.	Gebruik het apparaat Niet.
	Pompafdichting versleten	Neem contact op met een door EUROM erkende professional.	Gebruik het apparaat Niet.
	Spuitmond is gedeeltelijk geblokkeerd.	Reinig de spuitmond.	Zorg dat het apparaat uit staat en is leeggemaakt.
Het apparaat stocht.	Doorgebrande zekering.	Neem contact op met een door EUROM erkende professional.	Gebruik het apparaat Niet.
	Actieve thermische beveiliging.	Laat afkoelen en verwijder de oorzaak van de oververhitting.	Zorg dat het apparaat uit staat.
			Gebruik het apparaat Nietijdens het afkoelen.
	Spuitmond is gedeeltelijk geblokkeerd.	Reinig de spuitmond.	Zorg dat het apparaat uit staat en is leeggemaakt.
Doergebrande zekering.	Elektrische installmentie is te Licht.	Sluit aan op een installmentie met een hogere amperage	Zorg ervoor dat het apparaatuitgeschakeld is wanner uoverschakelt op een andere elektrische installmentie.
		Gebruik geen verlengsnoer.	Zorg ervoor dat het apparaat isuitgeschakeld wanner u het verlengsnoer verwijdert.
Apparaat trilt.	Lucht in de watertoevoerslang.	Laat deze ontsnappen door water door het apparaat te latent stromen terwijl het is uitgeschakeld.	Zorg dat het apparaat uit staat.
	Probleem met de watertoevoer.	Gebruik geen te lange of te dunne slang (min. 1/2").	Zorg ervoor dat het apparaat isuitgeschakeld en leeggemaakt wanner u een slang verwisselt.
Probleem	Oorzaak	Oplossing	Veiligheidsinstrumentie
	Spuitmond is gedeeltelijk geblokkeerd.	Reinig de spuitmond.	Zorg dat het apparaat uit staat en is leeggemaakt.
	De filter van de waterinlaat is vuil.	Maak de waterfilter schoon.	Zorg dat het apparaat uit staat en is leeggemaakt.
	Er zit een knik in de slang.	Maak de slangrecht.	Zorg dat het apparaat uit staat.
Het apparaat start en stopt regelmatinuit zichzelf.	Pomp of spuitlanslekken.	Laat ze repareren ofervangen.	Neem contact op met een door EUROM erkende professional.
Het apparaat start, maar geeft geen water.	Pomp, slang oftoebehoren zijn bevroren.	Laat ze ontdooien en controllerer ze.	Gebruik het apparaat Niet.
	Geen watertoevoer.	Controller of er een watertoevoer is.	Zorg ervoor dat het apparaat isuitgeschakeldterwijl u de watertoevoercontroliert.
	Filter is verstopt.	Reinig de filter.	Zorg dat het apparaat uit staat en is leeggemaakt.
	Spuitmond verstopt.	Reinig de spuitmond.	Zorg dat het apparaat uit staat en is leeggemaakt.

Reiniging

LET OP

Gebruik geen:

• schuursponjes;
• harde borstels;
• ontvlambare, agressieve of chemische reinigingsmiddelen.

Voorkom dat er water in het apparaat komt. Dompel geen enkel deel van het apparaat onder in water of andere vloeistoffen.

We raden aan het apparaat om de twee weken en voor het opbergen te reinigen. Het apparaat slijt na verloop van vrijd door wisselende weersomstandigheden, luchtvervuling, zoute omgeving, rook etc. Dit is normalaal.

1. Veeg het apparaat af met een vochtige, schone, zachte, pleasvrijde doek of een zachte borstel.
2. Laat het apparaat volledig drogen voor gebruik en opslag.

Afdanken

Verwijder het apparaat aan het einde van de levensduur conform lokale wetgeving en voorschriften of lever het apparaat in bij uw leverancier.

Safety

WARNING
