GEBRUIKSAANWIJZING Force 2201 IND Eurom

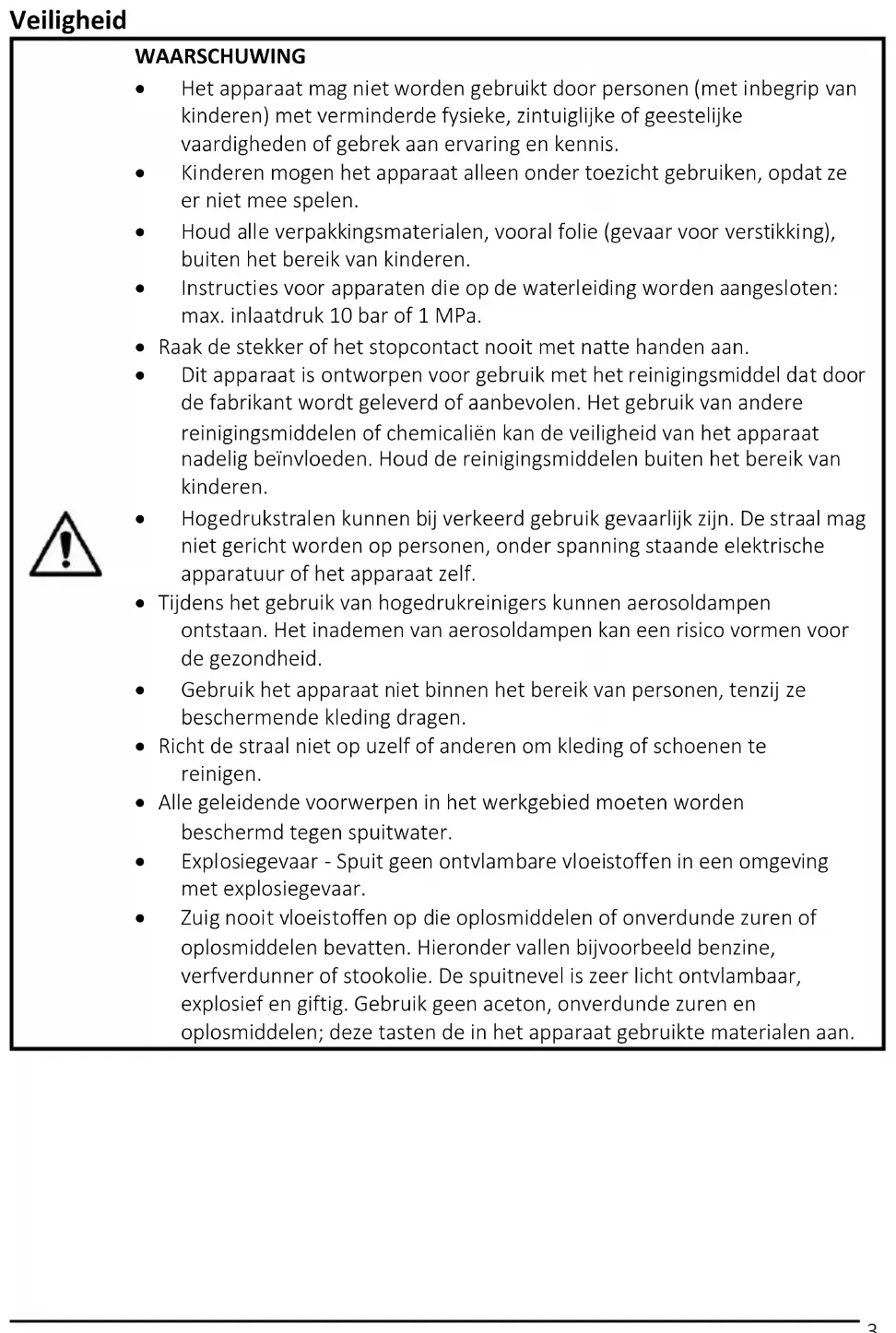

• Het apparaat mag niet worden gebruikt door personen (met inbegrip van kinderen) met verminderde fysieke, zintuiglijke of geestelijke vaardigheden of gebrek aan ervaring en kennis.

• Kinderen mogen het apparaat alleen onder toezicht gebruiken, opdat ze er niet mee spelen.

• Houd alle verpakkingsmaterialen, vooral folie (gevaar voor verstikking), buiten het bereik van kinderen.

• Instructies voor apparaten die op de waterleiding worden aangesloten: max. inlaatdruk 10 bar of 1 MPa.

• Raak de stekker of het stopcontact nooit met natte handen aan.

• Dit apparaat is ontworpen voor gebruik met het reinigingsmiddel dat door de fabrikant wordt geleverd of aanbevolen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat nadelig beïnvloeden. Houd de reinigingsmiddelen buiten het bereik van kinderen.

• Hogedrukstralen kunnen bij verkeerd gebruik gevaarlijk zijn. De straal mag niet gericht worden op personen, onder spanning staande elektrische apparatuur of het apparaat zelf.

• Tijdens het gebruik van hogedrukreinigers kunnen aerosoldampen ontstaan. Het inademen van aerosoldampen kan een risico vormen voor de gezondheid.

• Gebruik het apparaat niet binnen het bereik van personen, tenzij ze beschermende kleding dragen.

• Richt de straal niet op uzelf of anderen om kleding of schoenen te reinigen.

• Alle geleidende voorwerpen in het werkgebied moeten worden beschermd tegen spuitwater.

• Explosiegevaar - Spuit geen ontvlambare vloeistoffen in een omgeving met explosiegevaar.

• Zuig nooit vloeistoffen op die oplosmiddelen of onverdunde zuren of oplosmiddelen bevatten. Hieronder vallen bijvoorbeeld benzine, verfverdunner of stookolie. De spuitnevel is zeer licht ontvlambaar, explosief en giftig. Gebruik geen aceton, onverdunde zuren en oplosmiddelen; deze tasten de in het apparaat gebruikte materialen aan.4

• Hogedrukreinigers mogen niet worden gebruikt door kinderen of ongetraind personeel.

• Hogedrukslangen, fittingen en koppelingen zijn belangrijk voor de veiligheid van het apparaat. Gebruik alleen slangen, fittingen en koppelingen die door de fabrikant worden aanbevolen.

• Gebruik alleen originele of door de fabrikant goedgekeurde reserveonderdelen ten behoeve van de veiligheid van het apparaat.

• Water dat door de terugstroombeveiligingen is gestroomd, is ongeschikt voor consumptie.

• Het apparaat moet voor reiniging of onderhoud worden losgekoppeld van de stroomtoevoer. Bij het vervangen van onderdelen of het ombouwen van het apparaat naar een andere functie dient u altijd de stekker uit het stopcontact te halen.

• Gebruik het apparaat niet als een voedingskabel of belangrijke onderdelen van het apparaat beschadigd zijn, bijv. veiligheidsapparatuur, hogedrukslangen, spuitpistool.

• Ongeschikte verlengsnoeren kunnen gevaarlijk zijn. Als een verlengsnoer wordt gebruikt, moet het geschikt zijn voor gebruik buitenshuis en moet de aansluiting droog en van de grond worden gehouden. Het wordt aanbevolen om dit te doen door middel van een kabelhaspel die de aansluiting ten minste 60 mm boven de grond houdt.

• Zorg ervoor dat het snoer en verlengsnoer niet beschadigd raken door erop te staan, erin te knijpen, eraan te trekken of iets vergelijkbaars. Bescherm het snoer tegen hitte, olie of scherpe randen.

• Schakel altijd de hoofdschakelaar uit als u het apparaat onbeheerd achterlaat.

• Afhankelijk van de toepassing kan een afgeschermde spuitmond worden gebruikt voor hogedrukreiniging, waardoor de uitstoot van waterhoudende aerosoldampen sterk wordt verminderd. Een dergelijk apparaat kan echter niet op alle toepassingen worden gebruikt. Als afgeschermde spuitmonden niet kunnen worden gebruikt voor de bescherming tegen aerosoldampen, kan een mondmasker van klasse FFP2 of gelijkwaardig nodig zijn, afhankelijk van de te reinigen omgeving.

Algemene veiligheidsinstructies

• De minimale diameter van de wateraansluiting (slang) is 12,7 mm (1/2").

• De watervoorziening moet ten minste het waterverbruik van het apparaat leveren, (384 l/u) voor de Force 2201!

• De watervoorziening moet ten minste het waterverbruik van het apparaat leveren, (420 l/u) voor de Force 2501!

• De pomp moet altijd van voldoende water worden voorzien. ‘Drooglopen’ veroorzaakt schade.

• De watertemperatuur mag niet hoger zijn dan 40 °C.

• Gebruik alleen schoon water voor dit apparaat. Onzuiverheden of agressieve chemicaliën beschadigen het apparaat!5

• De aansluitspanning en frequentie, die op het apparaat zijn vermeld, dienen overeen te komen met die van het te gebruiken stopcontact. De elektrische installatie moet zijn goedgekeurd (IEC 60364-1) en beveiligd met een aardlekschakelaar (max. 30 mA). Doe geen aanpassingen aan de stekker of het stopcontact om ze passend te maken! Gebreken in de elektrische aansluiting kunnen tot een schok leiden!

• Beschadigde onderdelen (met inbegrip van de stekker, de stroomkabel, de slang en het spuitpistool) moeten onmiddellijk worden vervangen door een daarvoor opgeleide monteur of een gekwalificeerde elektricien. Gebruik alleen originele onderdelen; slangen en aansluitingen zijn ook belangrijk voor de veiligheid. Voer nooit zelf reparaties uit.

• Doe nooit aanpassingen aan het apparaat, de spuitmond(en) of andere onderdelen.

• Dek het apparaat, de spuitmond(en) of andere onderdelen nooit af bij gebruik van het apparaat. Veiligheid voor en tijdens het gebruik

• Gebruik het apparaat alleen voor thuisgebruik, bijvoorbeeld voor het reinigen van auto's, boten, terrassen, muren, tuinapparatuur enz.

• Controleer vóór elk gebruik het apparaat op zichtbare beschadigingen (waaronder de kabel, de stekker, de slang en het spuitpistool). Controleer met name de stroomkabel op gebreken of scheuren. Gebruik geen beschadigd apparaat of een apparaat dat bij het laatste gebruik niet goed heeft gefunctioneerd. Geef het apparaat aan uw leverancier voor reparatie of vervanging.

• Rol de kabel tijdens het gebruik helemaal af, om oververhitting te voorkomen. Als het gebruik van een verlengsnoer onvermijdelijk is, gebruik dan een kabel van voldoende dikte: 3 x 2,5 mm². Ongeschikte verlengsnoeren kunnen gevaarlijk zijn! De contrastekker moet waterdicht zijn en de aansluiting moet droog blijven. Defecte verlengsnoeren zijn gevaarlijk!

• Banden en/of ventielen van voertuigen kunnen door hogedrukstralen beschadigd raken en kapot springen. Het eerste teken hiervan is verkleuring van de band. Beschadigde banden/bandenventielen kunnen levensgevaarlijk zijn. Neem bij het reinigen een spuitafstand van ten minste 30 cm in acht.

• Schakel bij lange pauzes het apparaat uit met de hoofdschakelaar of trek de stekker uit het stopcontact.

• Gebruik het apparaat niet bij temperaturen onder 0° C.

• Gebruik van het apparaat in omgevingen of onder omstandigheden met explosiegevaar is verboden.

• Schakel bij een ongeval of stroomuitval het apparaat onmiddellijk uit.

• Gebruik alleen schoon water. Als u water gebruikt dat bijvoorbeeld zand bevat (uit een put of vergelijkbaar), moet u een extra filter plaatsen.

• Volgens de geldende voorschriften mag het apparaat niet op het waterleidingnet worden aangesloten zonder een terugslagklep. Zorg ervoor dat het waterleidingnet waarop de hogedrukreiniger wordt aangesloten, is voorzien van een terugslagklep.

• Houd rekening met het gewicht van het apparaat bij het kiezen van de opbergplek en tijdens het transport om ongevallen en verwondingen te voorkomen.

• Laat de restdruk ontsnappen door de trekker een beetje in te knijpen voordat u de slang van het product loskoppelt.6

• Controleer voor elk gebruik van het apparaat en met regelmatige tussenpozen of alle metalen bevestigingen goed zitten en of de onderdelen van het product in goede conditie zijn; controleer op gebroken of versleten onderdelen. Persoonlijke veiligheid

• Draag een geschikte uitrusting met het oog op uw persoonlijke bescherming (PBM) wanneer u het apparaat gebruikt: gehoorbescherming, veiligheidsbril en beschermende kleding.

• Draag handschoenen, houd uw handen warm en neem regelmatig een pauze.

• In zeldzame gevallen kan ononderbroken gebruik van het apparaat gedurende meerdere uren leiden tot ongevoeligheid van de handen.

• Voordat u het apparaat bedient, verplaatst of opbergt, moet u ervoor zorgen dat het op een stevige, vlakke en horizontale ondergrond staat om ongelukken te voorkomen.

• De gebruiker moet het apparaat op een redelijke manier gebruiken. Houd rekening met de omstandigheden ter plaatse en let bij deze activiteiten op mensen in de omgeving.

• De waterstraal die onder hoge druk door de spuitmond wordt gespoten, veroorzaakt een terugslag. Zorg ervoor dat u stevig staat en ook het pistool stevig vasthoudt.

• Spuit niet op voorwerpen die ongezonde stoffen bevatten (bijv. asbest).

• Het is verboden oppervlakken te reinigen die asbest bevatten.

• Gebruik het apparaat niet in een ruimte die onvoldoende is geventileerd.

• Schakel het apparaat altijd uit en trek de stekker uit het stopcontact voordat u het apparaat in elkaar zet, onderhoudt, opbergt en vervoert of wanneer u de functie van het apparaat wijzigt. Dit geldt ook wanneer u de straalkop of de spuitmond vervangt en wanneer u het apparaat niet gebruikt. Trek de stekker er met uw hand uit. Gebruik de stekker nooit en/of bedien het apparaat nooit met natte handen!

• Water uit het apparaat, de slang of het spuitpistool is niet geschikt voor consumptie.

• Wees bedacht op een terugslag; houd het spuitpistool met beide handen vast. Extra risico's Zelfs als u dit product gebruikt in overeenstemming met alle veiligheidsvoorschriften, zijn er nog steeds potentiële risico's met betrekking tot letsel en schade. De volgende gevaren met betrekking tot de constructie en het ontwerp van dit product kunnen zich voordoen:

• Gezondheidsklachten als gevolg van trillingen indien het product langdurig wordt gebruikt, niet op de juiste manier wordt bediend en niet goed wordt onderhouden.

• Gevaar voor letsel en materiële schade door rondvliegende voorwerpen.

• Verwondingen en materiële schade als gevolg van defecte accessoires of een plotselinge impact van verborgen onderdelen tijdens het gebruik.7 Veiligheidsvoorzieningen Veiligheidsvoorzieningen dienen ter bescherming van de gebruiker en mogen niet worden gewijzigd.

• De AAN/UIT-schakelaar voorkomt een onbedoelde bediening van het apparaat.

• Het spuitpistool is voorzien van een slot. Dit slot vergrendelt het pistool en voorkomt het onbedoeld inschakelen van het apparaat.

• Zodra de trekker van het spuitpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. De pomp wordt weer ingeschakeld wanneer de trekker wordt ingedrukt.

• De motor is voorzien van een thermische beveiliging, die de motor uitschakelt bij oververhitting. In principe start de motor vanzelf weer nadat hij voldoende is afgekoeld. Het is echter beter om het apparaat uit te schakelen en vervolgens 5 minuten te wachten alvorens opnieuw te starten. Zoek uit waarom het apparaat oververhit is geraakt en los het probleem op. Als het probleem zich opnieuw voordoet, gebruik het apparaat dan niet meer en neem contact op met uw leverancier/servicedienst.

• De motorbeveiliging schakelt het apparaat uit bij een hoog stroomverbruik.8 Veiligheidsstickers Op het apparaat (Afbeelding 1) treft u stickers aan (Afbeelding 2, 3 en 4). Deze geven belangrijke informatie over het apparaat weer.

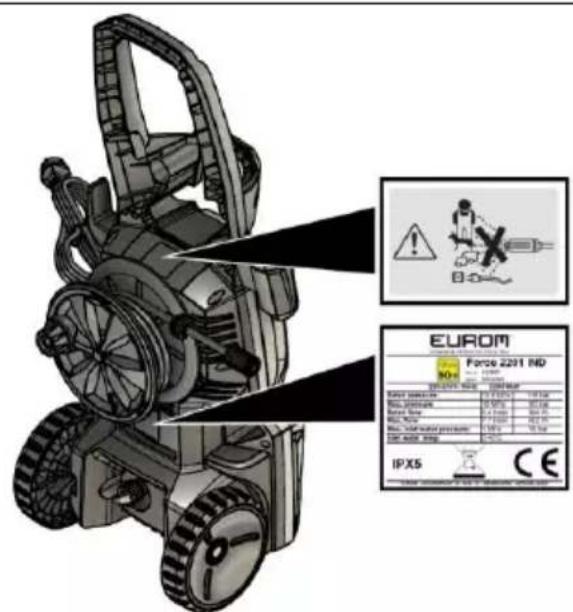

Afbeelding 1 De hogedrukstraal (Afbeelding 2) mag niet worden gericht op:

• elektrische apparatuur onder spanning;

• het apparaat zelf. Afbeelding 29 Gefeliciteerd met uw aankoop van dit EUROM-apparaat. U heeft een hoogwaardig apparaat gekocht waar u nog vele jaren plezier van zal hebben. Door dit apparaat met aandacht en zorg te gebruiken, beperkt u het risico op persoonlijk letsel of materiële schade.

LET OP Lees deze instructiehandleiding eerst grondig door en zorg dat u alles goed begrijpt voordat u het apparaat monteert, installeert en gebruikt. Inleiding In deze handleiding staat het correcte en veilige gebruik van dit apparaat beschreven. Bewaar deze handleiding voor toekomstig gebruik. De handleiding is een onmisbaar onderdeel van het apparaat en moet bij doorverkoop of inruil aan de nieuwe eigenaar worden overhandigd. Deze handleiding is met de grootst mogelijke zorg samengesteld. Wij behouden ons desalniettemin het recht voor deze handleiding te allen tijde te verbeteren en aan te passen. De gebruikte afbeeldingen kunnen afwijken. Gebruik het apparaat niet als het beschadigd is, maar neem in dat geval altijd eerst contact op met uw leverancier. Bewaar de verpakking voor veilig opbergen en vervoeren. De volgende symbolen en termen worden in deze handleiding gebruikt om de lezer te wijzen op veiligheidskwesties en belangrijke informatie:

WAARSCHUWING Duidt op een gevaarlijke situatie die, indien de veiligheidsinstructies niet worden opgevolgd, kan leiden tot letsel bij de operator of omstanders, lichte en/of matige schade aan het product of aan het milieu.

LET OP Duidt op een gevaarlijke situatie die, indien de veiligheidsinstructies niet worden opgevolgd, kan leiden tot lichte en/of matige schade aan het product of aan het milieu.

Garantie EUROM biedt 24 maanden garantie op dit apparaat vanaf de datum van aankoop. Slijtage door normaal gebruik valt niet onder de garantie. De garantie vervalt als een defect het gevolg is van onopzettelijk of onzorgvuldig gebruik van het apparaat. De fabrikant, importeur en leverancier zijn niet aansprakelijk voor onjuiste aansluitingen.10 Identificatie Afbeelding 3

Afbeelding 411 Specificaties Type: Force 2201 Force 2501 Spanning: AC 220-240V / 50Hz Energieverbruik: 2200 W 2500 W Max. druk: 160 bar 180 bar Operationele druk: 115 bar 130 bar Min. verbruik watertoevoer: 384 l/u 420 l/u Max. druk waterinlaat: 10 bar Aansluiting watertoevoer: Aansluiting tuinslang Lengte-hogedrukslang: 8 m Watertemperatuur: 0-40 °C Automatische start-stop:

Beschermingsniveau: IPX5 Geluidsvermogensniveau: 90 dB(A) Afmetingen: 91,8 x 38,5 x 35,8 cm Gewicht: 20 kg 21 kg12 Beschrijving Dit EUROM-apparaat is een gebruiksvriendelijke hogedrukreiniger (Afbeelding 5). Het apparaat is ontworpen voor huishoudelijk gebruik, bijvoorbeeld voor het reinigen van voertuigen, gebouwen, terrassen, gevels en tuingereedschap. Het apparaat dient te worden voorzien van schoon water en kan worden gebruikt met biologisch afbreekbare chemische reinigingsmiddelen. Behuizing van hoofdonderdeel Afbeelding 5

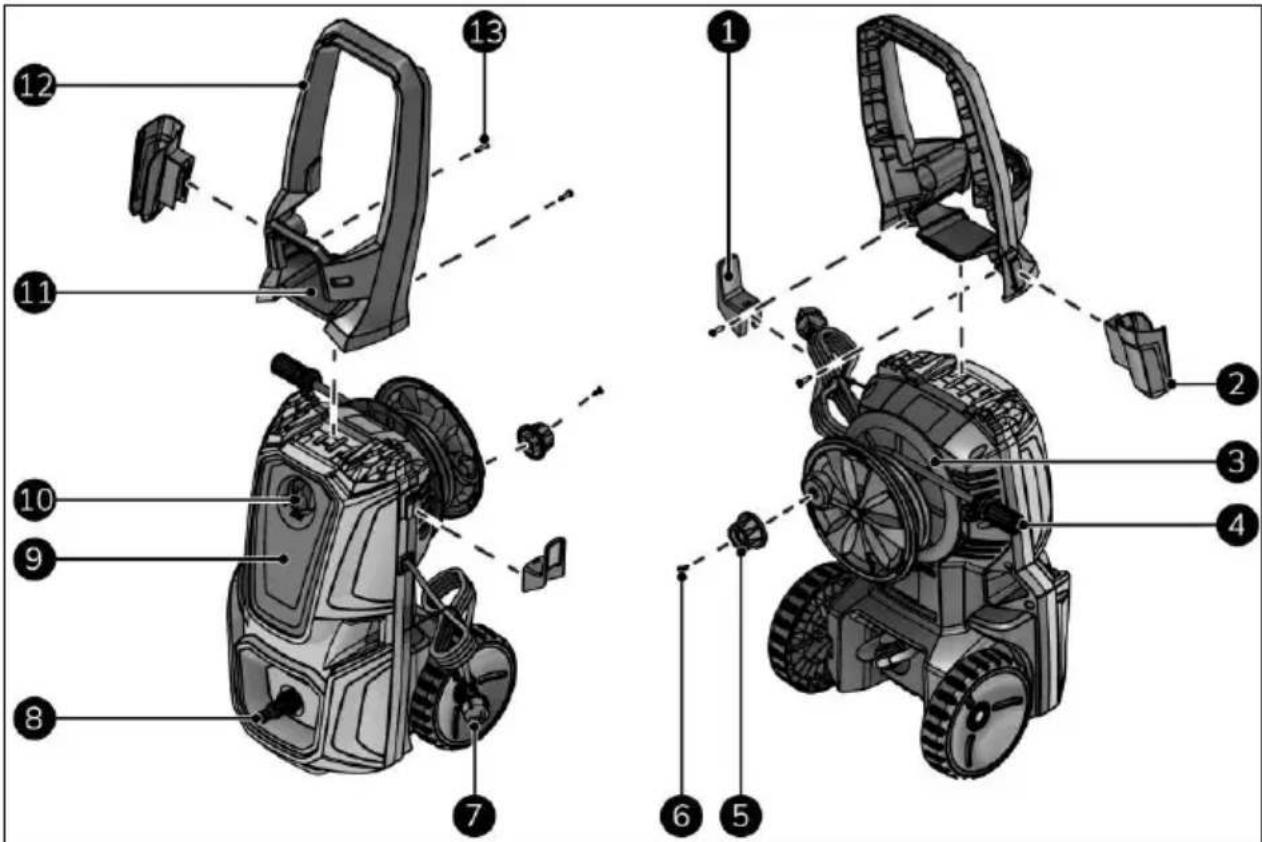

1. Beugel voor stroomkabel

2. Beugel voor spuitpistool

3. Hogedrukslanghaspel

4. Hogedrukwateruitlaat

5. Handvat hogedrukslanghaspel

6. Zelfborende schroef met Philips-kop

9. Behuizing van hoofdonderdeel

10. AAN(I)/UIT(0)-knop

11. Beugel voor schuimspuitmond

13. Zelfborende schroef met Philips-kop

LET OP De accessoires zijn niet uitwisselbaar met andere Force-apparaten.

LET OP Gebruik alleen originele accessoires.

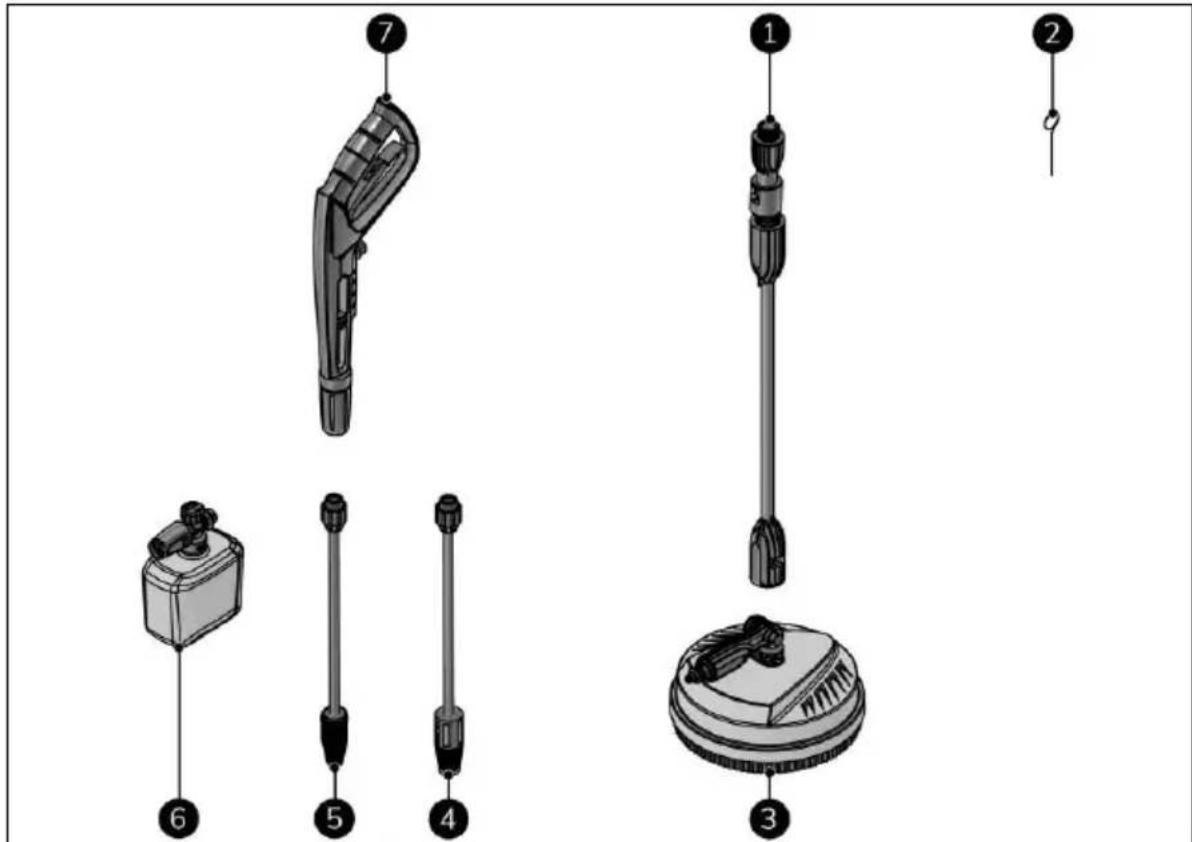

Dit apparaat bevat de volgende accessoires (Afbeelding 6): Afbeelding 6

1. Lans van de vloerreiniger

4. Verstelbare spuitmond met lans

5. Turbospuitmond met lans

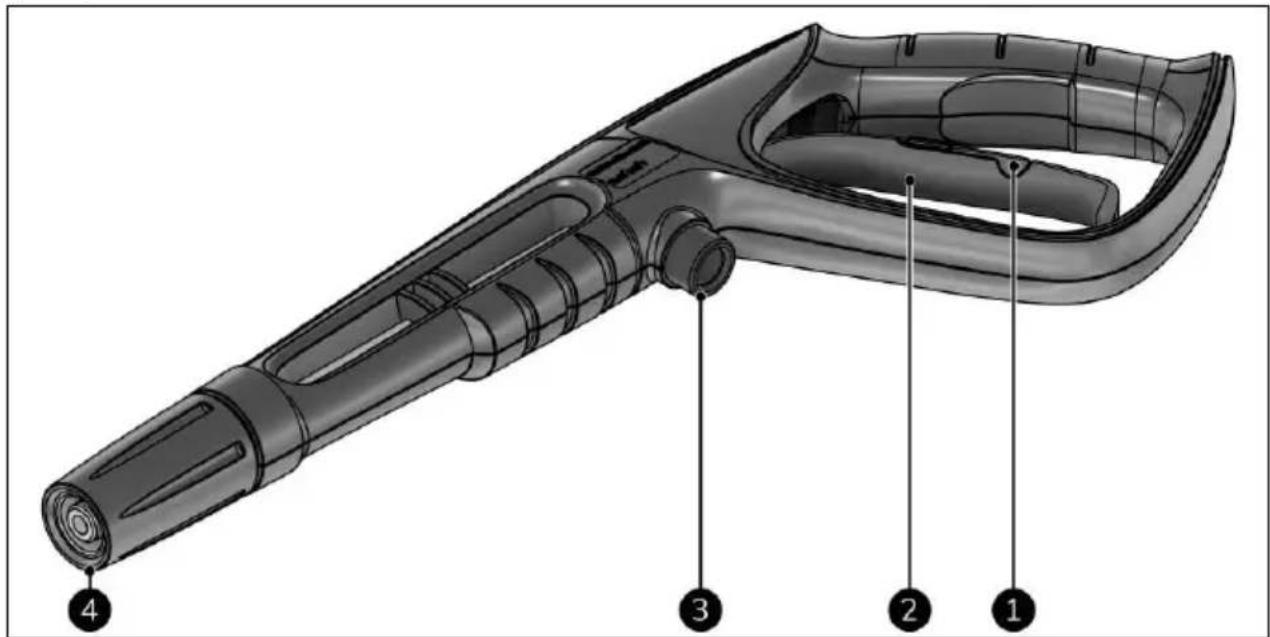

Spuitpistool Afbeelding 7

4. Koppeling accessoire (schroefdraad)

Montage Het apparaat is verpakt in één doos. Verwijder al het verpakkingsmateriaal en controleer of het apparaat niet beschadigd is. Gebruik het apparaat niet als het beschadigd is, maar neem in dat geval altijd eerst contact op met uw leverancier. Bewaar de verpakking voor veilig opbergen en vervoeren. Lichte montage is vereist. Handgreep

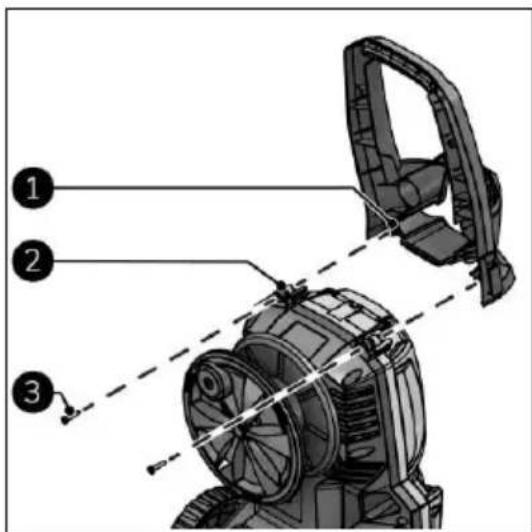

1. Bevestig de handgreep (Afbeelding 8, pos. 1)

op de behuizing van het hoofdonderdeel (Afbeelding 8, pos. 2) met beide ST4.8x20- schroeven (Afbeelding 8, pos. 3).

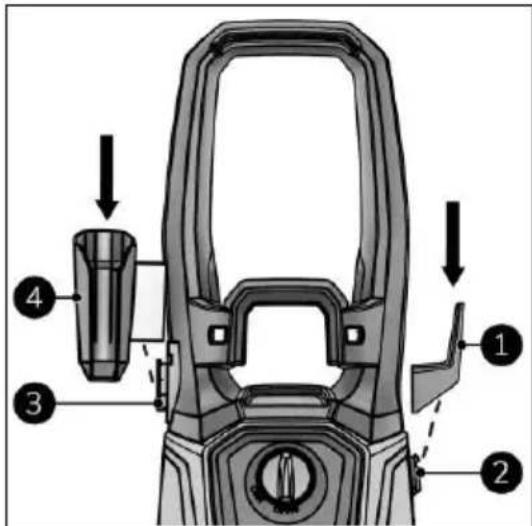

Afbeelding 815 Beugels

1. Schuif de beugel voor de stroomkabel

(Afbeelding 9, pos. 1) op de behuizing van het hoofdonderdeel (Afbeelding 9, pos. 2).

2. Druk stevig aan totdat u een klikgeluid hoort.

3. Schuif de beugel voor het spuitpistool

(Afbeelding 9, pos. 4) op de handgreep (Afbeelding 9, pos. 3).

4. Druk stevig aan totdat u een klikgeluid hoort.

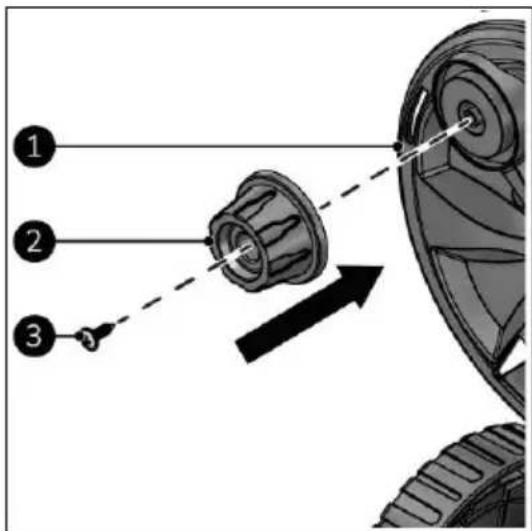

1. Bevestig de handgreep (Afbeelding 10, pos. 2)

op de hogedrukslanghapsel (Afbeelding 10, pos. 1) met de ST4.8x16- schroef (Afbeelding 10, pos. 3).

Afbeelding 1016 Installatie

LET OP Plaats de reiniger zo dicht mogelijk bij de watertoevoer.

LET OP De reiniger moet rechtop worden geplaatst op een stevig, vlak en horizontaal oppervlak (handgreep bovenop).

CAUTION Steek de stekker in een geaard stopcontact waar u makkelijk bij kunt.

Behuizing van hoofdonderdeel

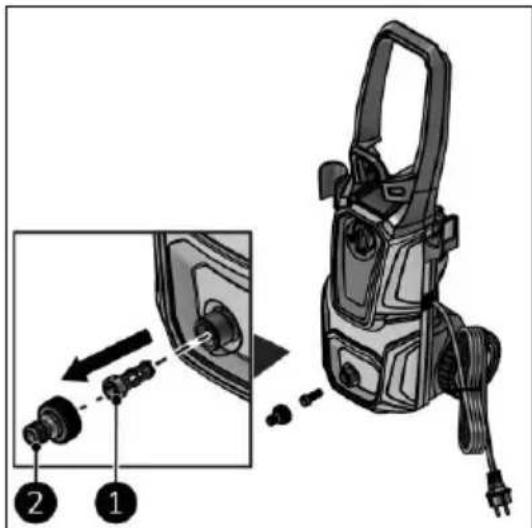

LET OP De waterslang en de vrouwelijke waterkoppeling zijn niet inbegrepen.

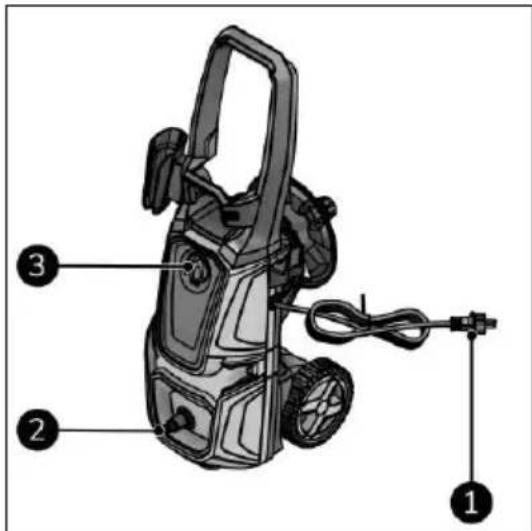

1. Zorg dat het apparaat correct gemonteerd is.

2. Zorg ervoor dat de AAN(I)/UIT(0)-knop

(Afbeelding 11, pos. 3) in de UIT(0)-stand staat.

3. Steek de stekker in een geaard stopcontact

waar u makkelijk bij kunt.

4. Sluit de watertoevoer op het apparaat aan

(Afbeelding 11, pos. 2).

5. U hoort een klikgeluid wanneer de

watertoevoer correct is aangesloten.

Afbeelding 1117 Spuitpistool

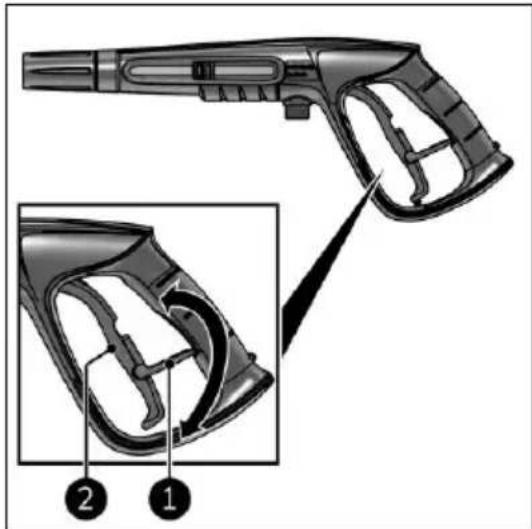

1. Zorg ervoor dat het veiligheidsslot

vergrendeld is (Afbeelding 7, pos. 1).

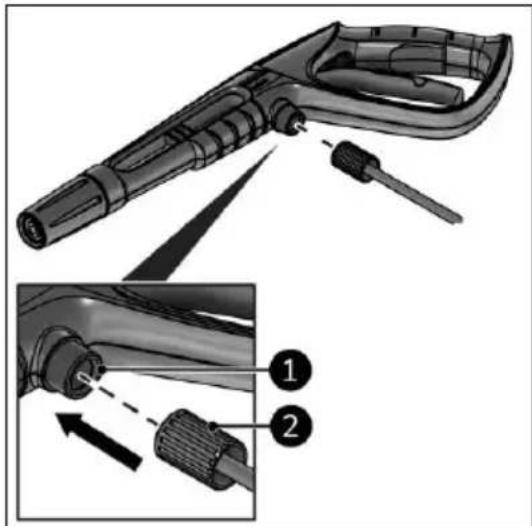

2. Schroef de hogedrukslang

(Afbeelding 12, pos. 2) op het spuitpistool (Afbeelding 12, pos. 1).

Afbeelding 12 Spuitmonden

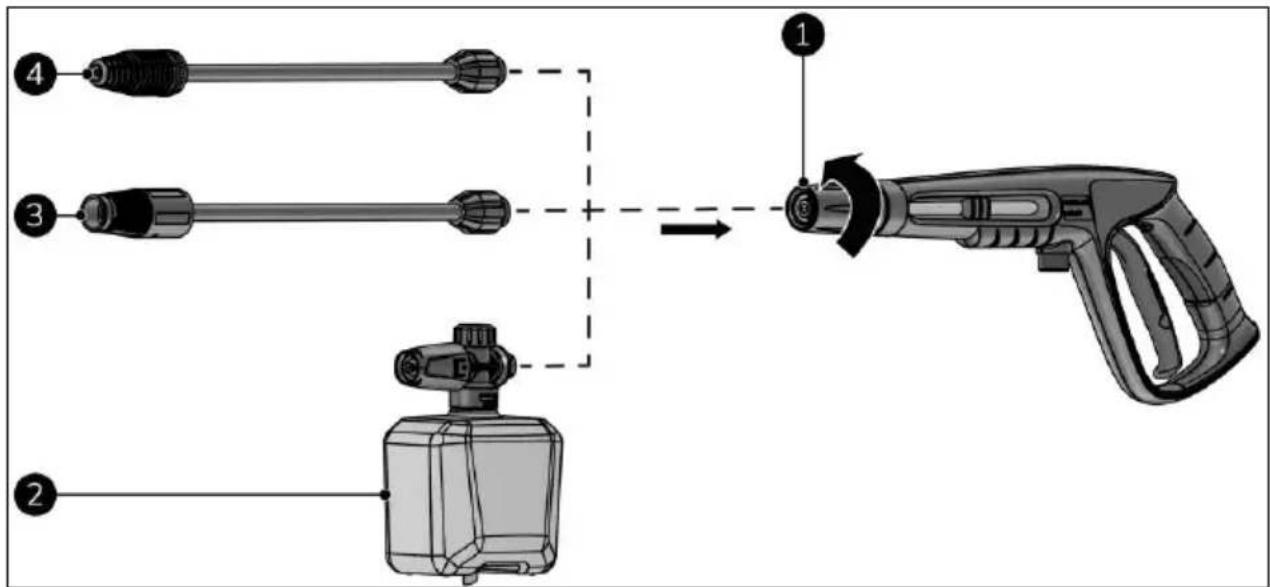

1. Schroef de volgende onderdelen (stevig) op het spuitpistool (Afbeelding 13, pos. 1):

• schuimspuitmond (Afbeelding 13, pos. 2) of;

• verstelbare spuitmond (Afbeelding 13, pos. 3) of;

• turbospuitmond met selectie van lage of hoge druk (Afbeelding 13, pos. 4).

Afbeelding 1318 Vloerreiniger Afbeelding 14

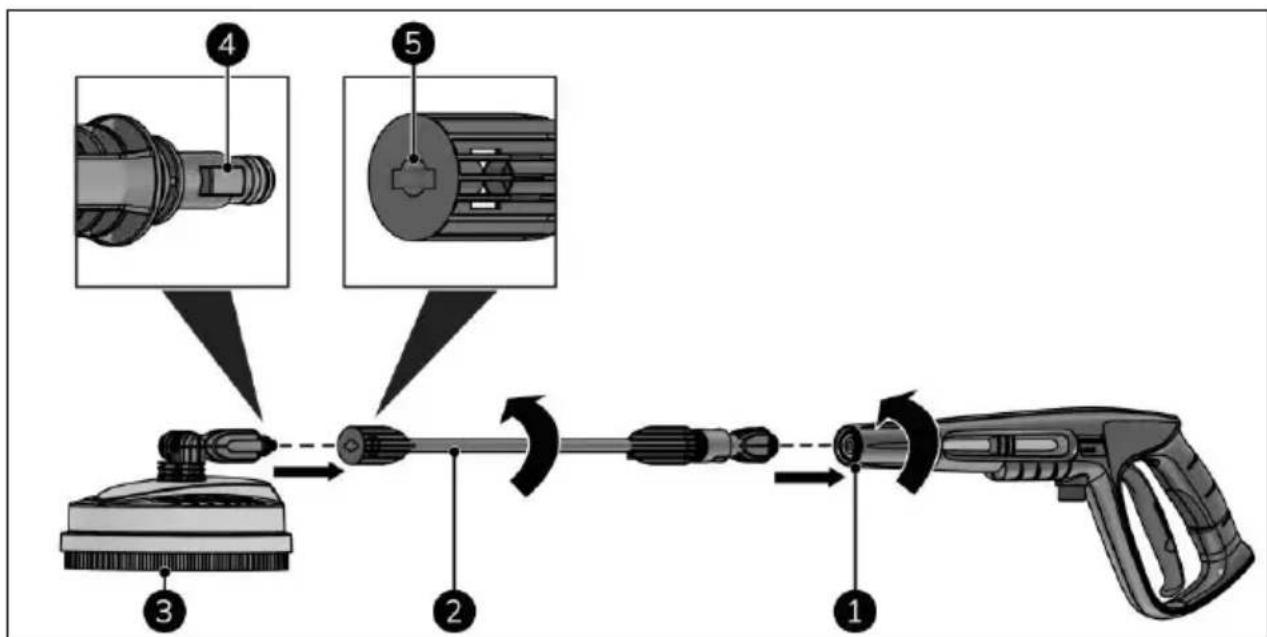

1. Lijn de rand van de vloerreiniger (Afbeelding 15, pos. 4) uit met de groef in de lans van

de vloerreiniger (Afbeelding 15, pos. 5).

2. Steek de vloerreiniger (Afbeelding 15, pos. 3) in de lans van de vloerreiniger

(Afbeelding 15, pos. 2).

3. Draai de vloerreiniger 90° om het verlengstuk van de lans vast te zetten.

4. Schroef de lans van de vloerreiniger op het spuitpistool (Afbeelding 15, pos 1).

Afbeelding 1519 Werking

WAARSCHUWING Zie vóór gebruik het hoofdstuk Veiligheid.

WAARSCHUWING Als u het apparaat langer dan 2 minuten zonder water gebruikt, leidt dit tot beschadiging van de hogedrukpomp. Als het apparaat niet binnen 2 minuten druk opbouwt, schakel het apparaat dan uit en volg de aanwijzingen in hoofdstuk "Problemen oplossen".

LET OP Als de hendel van het spuitpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. De pomp wordt weer ingeschakeld wanneer de hendel wordt ingedrukt.

1. Laat, indien van toepassing, de trekker los

(Afbeelding 16, pos. 2).

2. Draai de trekker (Afbeelding 16, pos.1) om te

1. Zorg ervoor dat de AAN(I)/UIT(0)-knop in de UIT(0)-stand staat (Afbeelding 5, pos. 10).

2. Open de externe watertoevoer volledig.

3. Ontgrendel het veiligheidsslot onder de trekker (Afbeelding 7, pos. 1).

4. Knijp gedurende enkele seconden in de trekker (Afbeelding 7, pos. 2) om de lucht uit de

slang te verwijderen.

5. Schakel het apparaat in (Afbeelding 5, pos. 10).

WAARSCHUWING Let op voor de terugslag bij het knijpen in de trekker.20

LET OP Wanneer u tijdelijk stopt:

• schakel het apparaat uit;

• sluit de externe wateraansluiting;

1. Houd het spuitpistool (Afbeelding 6, pos. 7) met beide handen vast.

2. Richt het spuitpistool op het te reinigen voorwerp.

3. Knijp in de trekker (Afbeelding 7, pos. 2) en begin met reinigen.

Reinigen met de vloerreiniger

1. Houd het spuitpistool (Afbeelding 6, pos. 7) met beide handen vast.

2. Plaats de vloerreiniger (Afbeelding 6, pos. 3) op het te reinigen oppervlak.

3. Knijp in de trekker (Afbeelding 7, pos. 2) en begin met reinigen.

Veranderen van spuithoek

LET OP De spuithoek kan alleen worden gewijzigd bij de verstelbare spuitmond. De turbospuitmond en vloerreiniger hebben een vaste spuithoek.

1. Laat, indien van toepassing, de trekker los

(Afbeelding 7, pos. 2).

2. Vergrendel het veiligheidsslot onder de

trekker (Afbeelding 7, pos. 1).

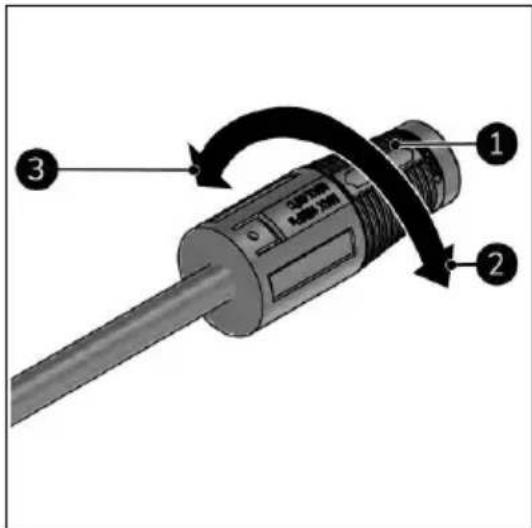

3. Draai aan de kop van de spuitmond

(Afbeelding 17, pos. 1) om de spuithoek te veranderen:

• draai voor een kleinere (krachtigere) straal met de klok mee (Afbeelding 17, pos. 2).

• draai voor een grotere (minder krachtige) straal tegen de klok in (Afbeelding 17, pos. 1).

Afbeelding 1721 De druk aanpassen

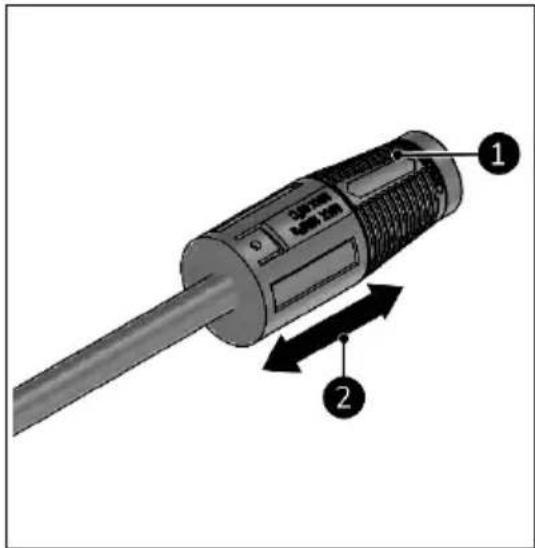

4. De druk van de verstelbare spuitmond

(Afbeelding 18, pos. 1) kan als volgt worden gewijzigd:

• Schuif deze naar voren voor een hoge druk (Afbeelding 18, pos. 2);

• Schuif deze naar achteren voor een lage druk (Afbeelding 18, pos. 2).

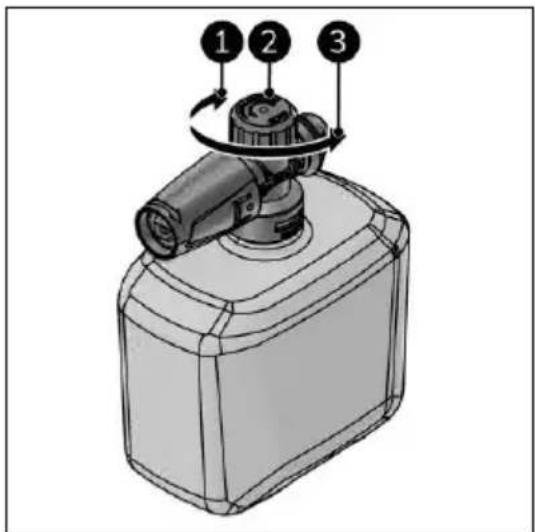

Hoeveelheid schuim aanpassen

1. Laat, indien van toepassing, de trekker los

(Afbeelding 7, pos. 2).

2. Vergrendel het veiligheidsslot onder de

trekker (Afbeelding 7, pos. 1).

3. Draai de kop van de schuimspuitmond

(Afbeelding 19, pos. 2) om de hoeveelheid schuim aan te passen:

• draai voor meer schuim met de klok mee (Afbeelding 19, pos. 1).

• draai voor minder schuim tegen de klok in (Afbeelding 19, pos. 3).

Afbeelding 1922 Na gebruik

WAARSCHUWING Als het apparaat is uitgeschakeld, kunnen restanten in het apparaat nog onder hoge druk staan.

• Gebruik de stroomkabel niet om het apparaat los te koppelen of te dragen.

• Wind de stroomkabel niet te strak op en niet in scherpe hoeken.

• Wikkel de stroomkabel niet om het apparaat heen.

1. Laat de trekker los (Afbeelding 7, pos. 2).

2. Vergrendel het veiligheidsslot onder de trekker (Afbeelding 7, pos. 1).

3. Schakel het apparaat uit (Afbeelding 5, pos. 10).

4. Trek de stekker uit het stopcontact (Afbeelding 5, pos. 7).

5. Rol de stroomkabel op.

6. Plaats de stroomkabel op de beugel (Afbeelding 5, pos. 1).

7. Sluit de watertoevoer en koppel deze los.

8. Ontgrendel het veiligheidsslot onder de trekker.

9. Houd het spuitpistool met beide handen vast.

10. Knijp in de trekker om het spuitpistool leeg te laten lopen.

11. Schroef de hogedrukslang los van het spuitpistool (Afbeelding 7, pos. 3).

12. Laat de hogedrukslang gedurende minimaal 1 minuut leeglopen.

Verwijderen van de spuitmond

1. Schroef de spuitmond los van het spuitpistool.

Verwijderen van de vloerreiniger

1. Schroef de lans van de vloerreiniger los van het spuitpistool.

2. Verwijder de vloerreiniger van de lans van de vloerreiniger door deze 90° te draaien.

WAARSCHUWING Maak het apparaat en de accessoires volledig leeg. Bescherm het apparaat tegen vorst. Achtergebleven water kan bevriezen en het apparaat beschadigen.

• Verplaats het apparaat via de handgreep (Afbeelding 5, pos. 12).

• Maak het apparaat schoon voordat u het opbergt.

• Bewaar het apparaat in de originele verpakking op een koele, droge en stofvrije plaats. Voorbereiding voor de winter / vorstvrije opslag

1. Reinig het apparaat.

2. Zorg ervoor dat er geen waterresten in het apparaat achterblijven.

3. Bewaar het apparaat en de toebehoren indien mogelijk in een vorstvrije of tegen vorst

beschermde ruimte. Indien dat niet mogelijk is, laat u het apparaat antivries aanzuigen voor u het opbergt. Gebruik het antivriesmiddel in plaats van water.23 Na de winter / vorstvrije opslag

WAARSCHUWING Als het apparaat bevriest, laat het dan vóór gebruik controleren door een door Eurom erkende vakman.

LET OP Vorstschade valt niet onder de garantie.

2. Laat het apparaat ontdooien.

3. Verwijder indien nodig het antivriesmiddel.

WAARSCHUWING U mag dit apparaat niet zelf repareren of aanpassen.

WAARSCHUWING Trek altijd de stekker uit het stopcontact voordat u met het onderhoud begint!

Reparaties en inspecties moeten worden uitgevoerd door een bevoegd vakman van Eurom. Indien de elektrische kabel en/of de elektrische stekker beschadigd is, moet deze worden vervangen door de fabrikant, servicemedewerker of personen met vergelijkbare kwalificaties om risico's te voorkomen. Voer na elk gebruik de volgende onderhoudswerkzaamheden uit:

• Verwijder zorgvuldig stof, zand of ander vuil van de aansluitingen (spuitmonden, lans van de vloerreiniger, spuitpistool, hogedrukslang en waterinlaat).

• Verwijder de spuitmond van het spuitpistool. Maak de spuitmond regelmatig schoon met de meegeleverde pen. Spoel de spuitmond grondig door (tegen de richting van de hogedrukstraal in).

• Verwijder de vloerreiniger van de lans van de vloerreiniger. Maak de vloerreiniger regelmatig schoon met de meegeleverde pen. Spoel de spuitmond grondig door (tegen de richting van de hogedrukstraal in). Voer de volgende onderhoudstaken regelmatig uit:

• Breng regelmatig vaseline aan op de O-ringen van de aansluitingen om uitdroging te voorkomen.

• Reinig de filter van de waterinlaat.24 Invetten van de O-ringen

1. Verwijder de accessoires van de

(Afbeelding 6, pos. 4, 5 of 6) van het spuitpistool.

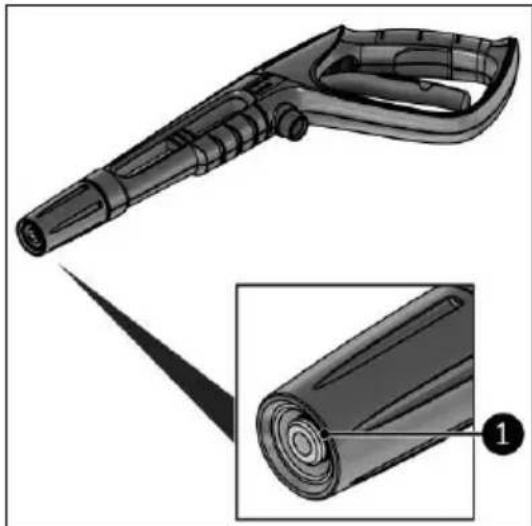

2. Breng vaseline aan op de O-ring

(Afbeelding 20, pos. 1).

3. Verwijder de vloerreiniger

(Afbeelding 6, pos.3) van het spuitpistool.

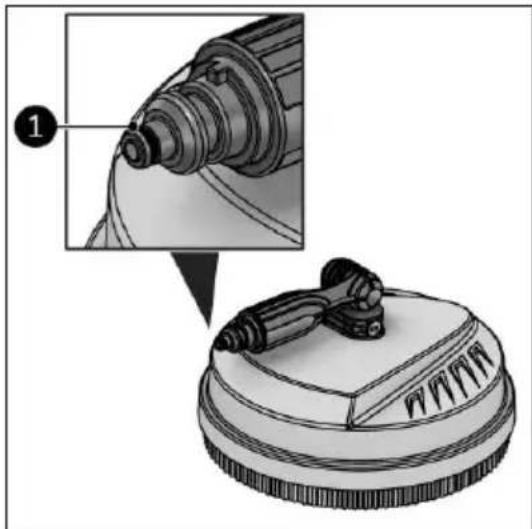

4. Breng vaseline aan op de O-ring van de

vloerreiniger (Afbeelding 21, pos. 1).

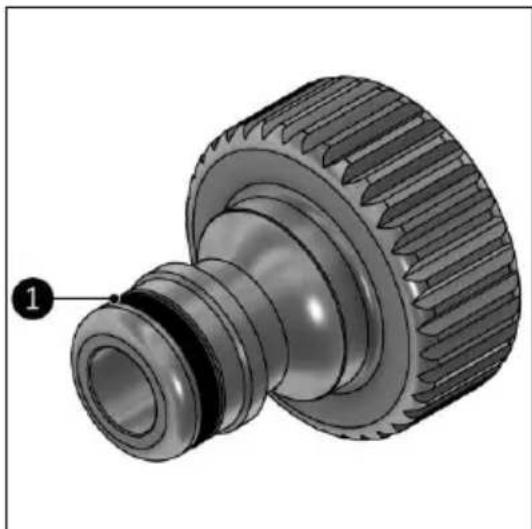

5. Breng vaseline aan op de O-ring van de

tuinslangkoppeling (Afbeelding 22, pos. 1).

Afbeelding 2225 Reinig de filter van de waterinlaat.

WAARSCHUWING Neem contact op met een door EUROM erkende vakman als de filter moet worden vervangen.

LET OP Verwijder de filter met behulp van een tang.

1. Zorg dat het apparaat uit staat.

2. Verwijder de watertoevoer.

3. Schroef de tuinslangkoppeling los

(Afbeelding 23, pos. 2).

4. Trek de filter eruit (Afbeelding 23, pos. 1).

5. Reinig de filter onder stromend water.

6. Plaats de filter terug.

7. Plaats de tuinslangkoppeling terug.

1. Zorg dat het apparaat uit staat.

2. Verwijder de watertoevoer.

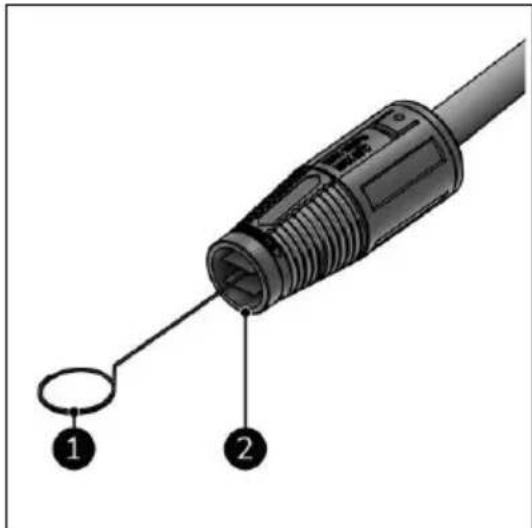

3. Verwijder de spuitmond

(Afbeelding 24, pos. 2) van het spuitpistool (Afbeelding 6, pos. 7).

4. Reinig de spuitmond met de reinigingspen

(Afbeelding 24, pos. 1).

5. Spoel de spuitmond grondig door (tegen de

richting van de hogedrukstraal in).

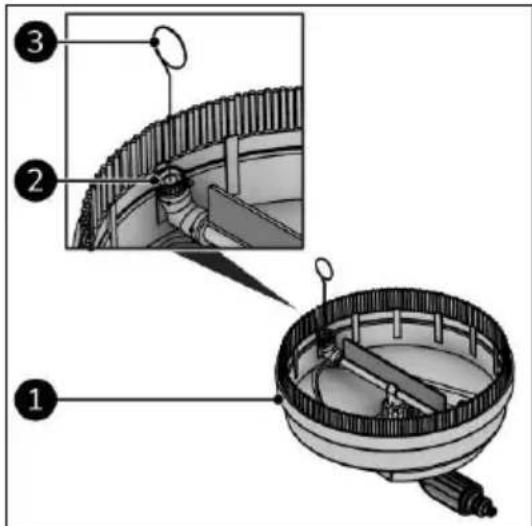

Afbeelding 2426 Reinigen van de vloerreiniger

1. Zorg dat het apparaat uit staat.

2. Verwijder de watertoevoer.

3. Verwijder de vloerreiniger

(Afbeelding 25, pos. 1) van het verlengstuk van de lans (Afbeelding 5, pos. 1) door deze 90° te draaien.

4. Reinig beide spuitmonden

(Afbeelding 25, pos. 2) met de reinigingspen (Afbeelding 25, pos. 3).

5. Spoel de spuitmonden grondig door (tegen

de richting van de hogedrukstraal in).

LET OP Neem contact op met een door EUROM erkende professional:

• in geval van regelmatig terugkerende foutmeldingen;

• als de foutmeldingen niet zijn opgelost.

De volgende problemen kunnen zich voordoen: Probleem Oorzaak Oplossing Veiligheidsinstructie Het apparaat start niet. Stekker niet in het stopcontact. Steek de stekker in het stopcontact. Zorg dat het apparaat uit staat. Stopcontact werkt niet. Gebruik een ander stopcontact. Zorg dat het apparaat uit staat. Verlengsnoer kapot. Neem contact op met een door EUROM erkende professional. Gebruik het apparaat niet. De druk fluctueert. Pomp zuigt lucht aan. Neem contact op met een door EUROM erkende professional. Gebruik het apparaat niet. Kleppen zijn vuil, versleten of kapot. Neem contact op met een door EUROM erkende professional. Gebruik het apparaat niet. Pompafdichting versleten. Neem contact op met een door EUROM erkende professional. Gebruik het apparaat niet.27 Probleem Oorzaak Oplossing Veiligheidsinstructie Spuitmond is gedeeltelijk geblokkeerd. Reinig de spuitmond. Zorg dat het apparaat uit staat en is leeggemaakt. Geen of fluctuerende druk (van de verstelbare spuitmond). De verstelbare spuitmond staat in de verkeerde positie. Zet de verstelbare spuitmond in de voorste of achterste stand. Zorg ervoor dat het apparaat is uitgeschakeld. Het apparaat stopt. Doorgebrande zekering. Neem contact op met een door EUROM erkende professional. Gebruik het apparaat niet. Actieve thermische beveiliging. Laat afkoelen en verwijder de oorzaak van de oververhitting. Zorg dat het apparaat uit staat. Gebruik het apparaat niet tijdens het afkoelen. Spuitmond is gedeeltelijk geblokkeerd. Reinig de spuitmond. Zorg dat het apparaat uit staat en is leeggemaakt. Doorgebrande zekering. Elektrische installatie is te licht. Sluit aan op een installatie met een hogere amperage. Zorg ervoor dat het apparaat uitgeschakeld is wanneer u overschakelt op een andere elektrische installatie.

Gebruik geen verlengsnoer. Zorg ervoor dat het apparaat is uitgeschakeld wanneer u het verlengsnoer verwijdert. Apparaat trilt. Lucht in de watertoevoerslang. Laat deze ontsnappen door water door het apparaat te laten stromen terwijl het is uitgeschakeld. Zorg dat het apparaat uit staat. Probleem met de watertoevoer. Gebruik geen te lange of te dunne slang (min. 1/2”). Zorg ervoor dat het apparaat is uitgeschakeld en leeggemaakt wanneer u een slang verwisselt.28 Probleem Oorzaak Oplossing Veiligheidsinstructie Spuitmond is gedeeltelijk geblokkeerd. Reinig de spuitmond. Zorg dat het apparaat uit staat en is leeggemaakt. De filter van de waterinlaat is vuil. Maak de waterfilter schoon. Zorg dat het apparaat uit staat en is leeggemaakt. Er zit een knik in de slang. Maak de slang recht. Zorg dat het apparaat uit staat. Het apparaat start en stopt regelmatig uit zichzelf. Pomp of spuitlans lekken. Laat ze repareren of vervangen. Neem contact op met een door EUROM erkende professional. Het apparaat start, maar geeft geen water. Pomp, slang of toebehoren zijn bevroren. Laat ze ontdooien en controleer ze. Gebruik het apparaat niet. Geen watertoevoer. Controleer of er een watertoevoer is. Zorg ervoor dat het apparaat is uitgeschakeld terwijl u de watertoevoer controleert. Filter is verstopt. Reinig de filter. Zorg dat het apparaat uit staat en is leeggemaakt. Spuitmond verstopt. Reinig de spuitmond. Zorg dat het apparaat uit staat en is leeggemaakt. Reiniging

LET OP Gebruik geen:

• ontvlambare, agressieve of chemische reinigingsmiddelen. Voorkom dat er water in het apparaat komt. Dompel geen enkel deel van het apparaat onder in water of andere vloeistoffen.

We raden aan het apparaat om de twee weken en voor het opbergen te reinigen. Het apparaat slijt na verloop van tijd door wisselende weersomstandigheden, luchtvervuiling, zoute omgeving, rook etc. Dit is normaal.

1. Veeg het apparaat af met een vochtige, schone, zachte, pluisvrije doek of een zachte

2. Laat het apparaat volledig drogen voor gebruik en opslag.29

Verwijder het apparaat aan het einde van de levensduur conform lokale wetgeving en voorschriften of lever het apparaat in bij uw leverancier.30 Safety
