KÄYTTÖOHJE Flow HG1200R Eurom
Käyttoohjeet (FI) (sivu 35)

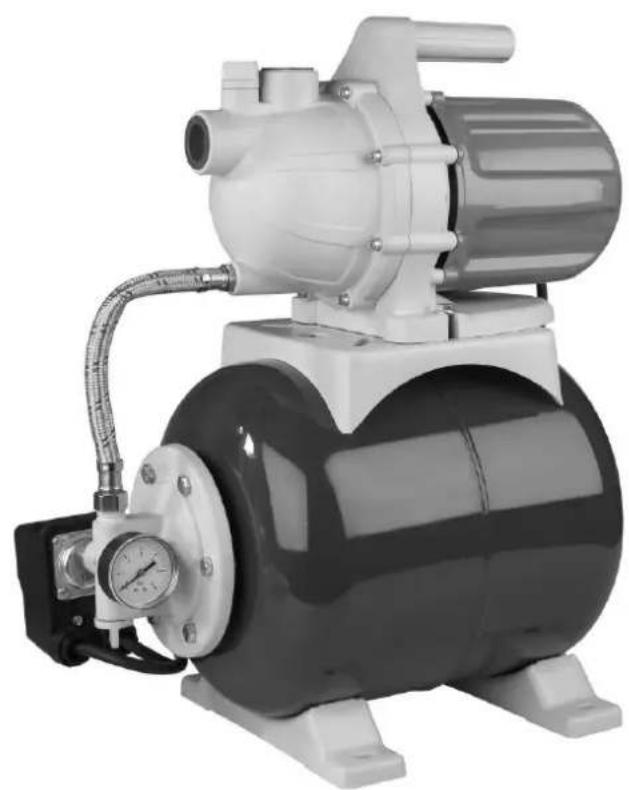

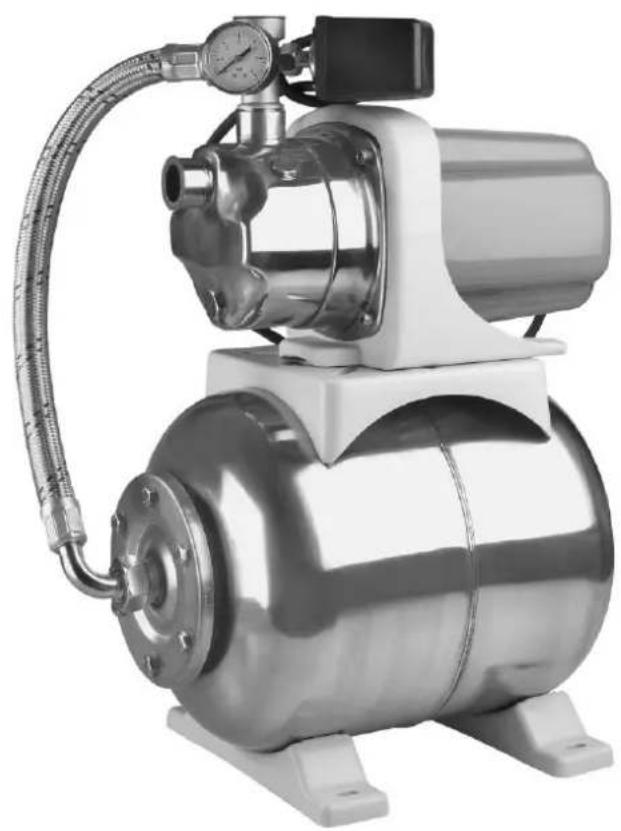

HG800P / HG1200R
Art.nr. 264128 / 264166

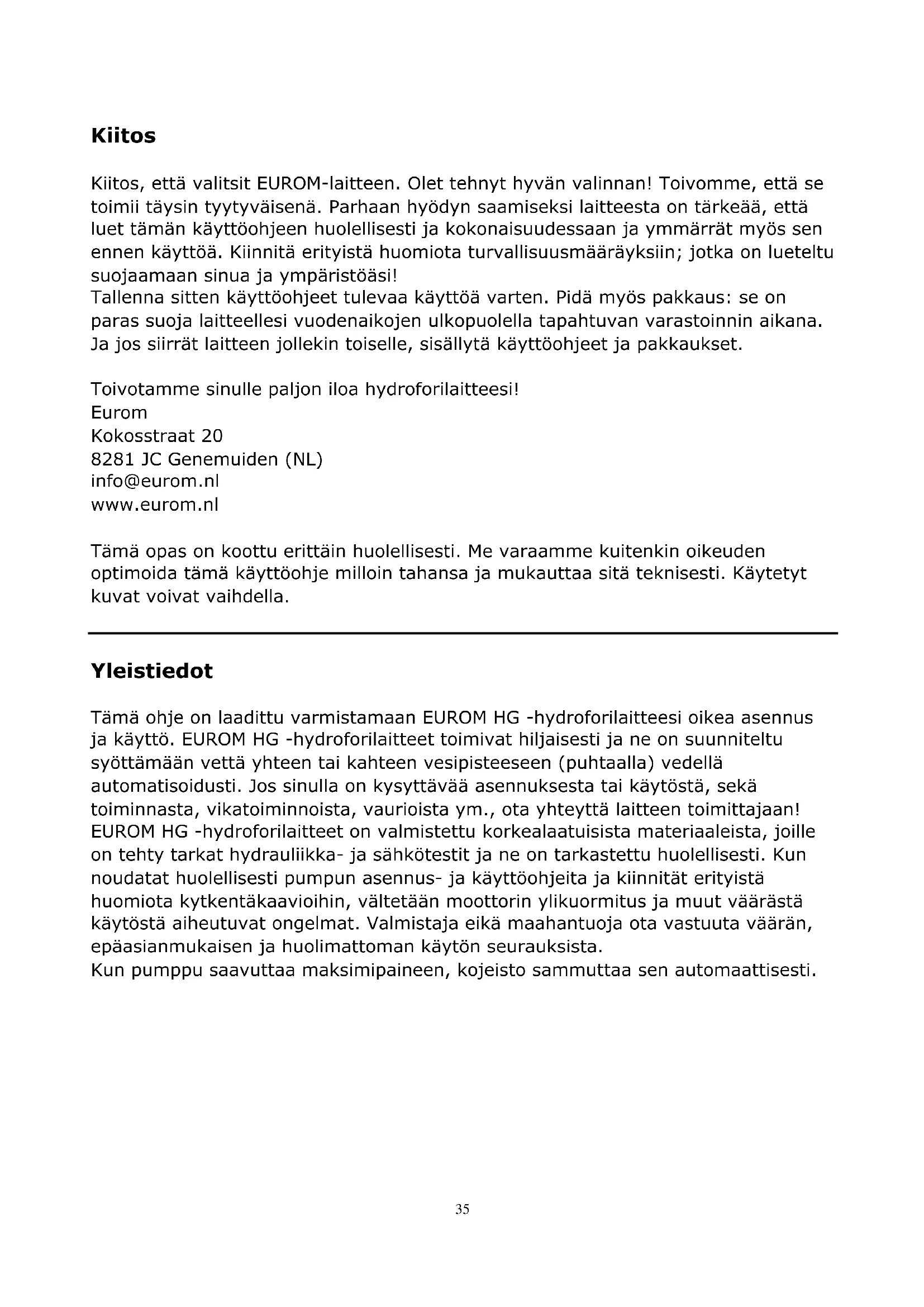

Dank
Kiitos, etta valitsit EUROM-laitteen. Olet tehnyt hyvän valinnan! Toivomme, etta se toimii täysin ttytyväisenä. Parhaan hyödyn saamiseksi laitteesta on tärkeä, etta luet tämän käyttoehjeen huolellisesti ja kokonaisuudessaan ja ymmarrat myös senennen käyttoä. Kiinnitä erityista huomiota turvallisuusmaäräyksiin; jotka on lueteltu suojaamaan sinua ja ympäristöäsi!
Tallenna sitten käyttoohjeet tulevaa käytöä varten. Pidä myös pakkaus: se on paras suoja laitteellesi vuodenaikojen ulkopuolella tapahtuvan varastoinnin aikana. Ja jos siirät laitteen jollekin toiselle, sisallytä käyttoohjeet ja pakkaukset.
Toivotamme sinulle paljon iloa hydroforilaitteesi!
Eurom
Kokosstraat 20
8281 JC Genemuiden (NL)
info@eurom.nl
www.eurom.nl
Tämä opas on koottu erittäin huolellisesti. Me varaamme kuitenkin oikeuden optimoida tämä käyttoohje milloin nahansa ja mukauttaa sitä teknisesti. Käytetyt kuvat voivat vaihdella.
Yleistiedot
Tämä ohje on laadittu varmistamaan EUROM HG -hydroforilaitteesi oikea asennus ja käytö. EUROM HG -hydroforilaitteet toimivat hiljaisesti ja ne on suunniteltu syöttämään vetta yhteen tai kahteen vesipisteeseen (puhtaalla) vedellä automatisoidusti. Jos sinulla on kysyttävää asennuksesta tai käytöstä, sekä toiminnasta, vikatoiminnoista, vauroista ym., OTA yhteyttä laitteen toimittajaan! EUROM HG -hydroforilaitteet on valmistetu korkealaatuisista materiaaleista, joille on tehty tarkat hydraulikka- ja sähkötestit ja ne on tarkastetu huolellisesti. Kun noudatat huolellisesti pumpun asennus- ja käyttoohjeita ja kiinnität erityistä huomiota kytkentäkaavioihin, välteään moottorin ylikuormitus ja muut vaärastä käytöstä aiheutuvat ongelmat. Valmistaja eikä maahantuoja ota vastuuta vaärän, epääasianmukaisen ja huolimattoman käytön seuraufsista.
Kun pumppu saavuttaa maksimipaineen, kojeisto sammuttaa sen automaattisesti.

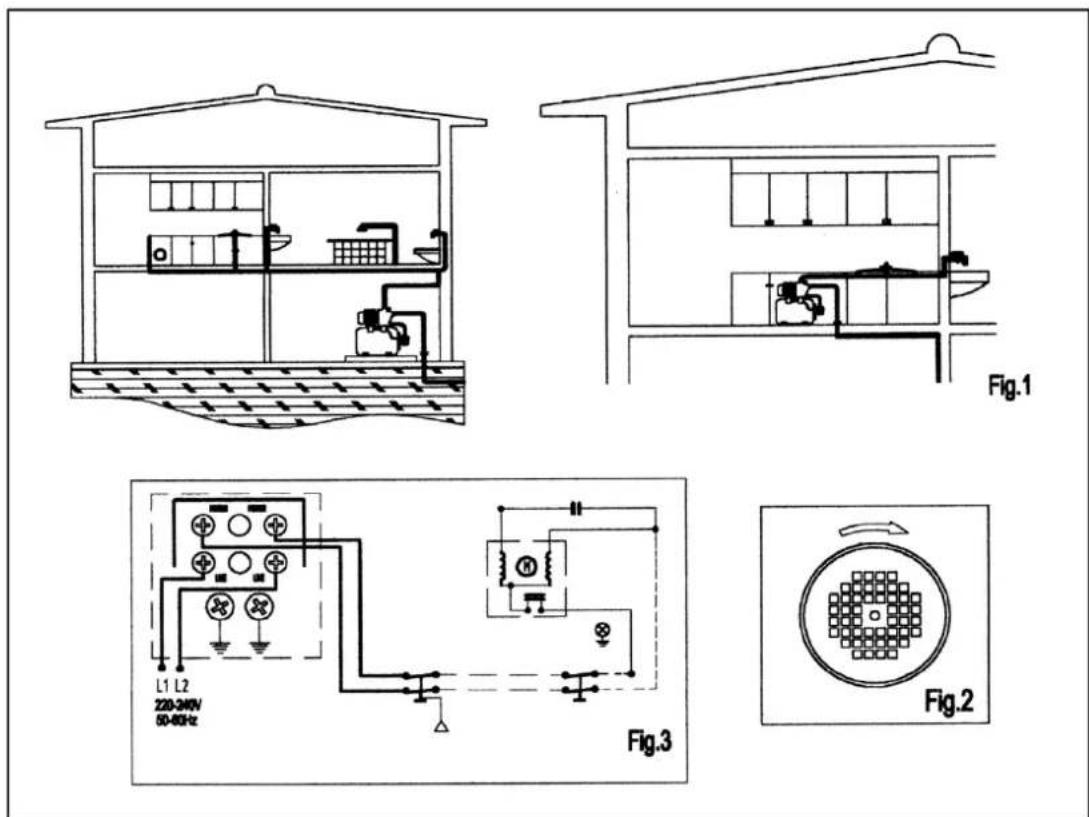

Tekniset tiedot ja kaaviot
| Tyyppi | HG800P | HG1200R |
| Teho | 800W | 1200W |
| Max. tilavuus | 53 l/m | 63 l/m |
| Tyhjennyspää max. | 40m | 48m |
| Imukorkeus max. | 8m | 8m |
| Liitännät | 1" - 1" | 1" - 1" |
| Syöttöjännite | 230V-50Hz | 230V-50Hz |
| Paineastian tilavuus | 19 litraa | 24 litraa |
| Pumpun kotelo | muovia | Ruostumatonta terästä |
| Paino | 12,2 kg | 14,6 kg |
Asennus
Laite tulee asentaa suojattuun, mutta hyvin ilmastoituun paikkaan. Tämän paikan on pysyttä vä kuivana kaikissa olosuheissa. Järjestä tarvittaessa vedenpoisto.
Pumppu, johon paineastia on asennettu, ei saa kytkeä vedenjakeluun. Tämä voi vaikuttaa vedenpaineeseen, myös viereisissä tiloissa.
Hydroforilaitteen sāliö ei myöskaän sovellu juomavedelle.
Kojeisto voidaan edelleen kytkea mihin tahansa lahteeseen, joka tarjoaa riittavan veden tuoton. Katso myos asennuskaaviot. Jos edellmainittuja ehtoja ei noudateta, pumppu ja kokojarjestelmvaovivat vauroitua!
Tyhjennysputket
Vettä tyhjentävien putkien halkaisijan tulee olla yhtä suuri tai suurempi kuin pumpun poistoletkun halkaisija. Putket/letkut eivät saa olla paineistettuja, ja niiden tiiveys täytyy tarkastaa. Jos edellä mainittuja ehtoja ei noudateta, pumppu ja koko asennus voivat vauroitua!
Sahkoliitannat
Varmista aina, etta kaikki verkkovirran (tai muun jannitelähteen) ja hydroforilaitteen väliset liitännät ja liittimet ovat oikein tehtyä ja ehjiä. Tämä koskee myös hydroforilaitteesta lahteviä ja siihen tulevia kaapeleita ja -johtoja. Katso oikea liitäntä kytkentäkaaviosta (kuva 3). Laite tāytyy kytkeä maadoitettuun pistorasiaan. Asennuksen turvallisuuden takaamiseksi se tāytyy varustaa 30 mA:n maavuotokytkimellä. Virtajohdon tāytyy olla ETY-standardien mukainen tai tyypin H07 RN-F (VDE0620) mukainen. Jos edellä mainittuja ehtoja ei noudateta, pumppu ja koko järjestelmä voivat vauroitua ja siitä aiheutuu sahköiskun vaara!
Tarkastukset ennen käynnistystä
Ennen kuin käynnistät pumppua ensimmäistä kertaa, varmista, etta:
✓ virtalähteen jännite ja taajuus vastaavat hydroforilaitteen typpikilven tietoja
pumpun aksemi pyorii tasaisesti ja vapaasti
pumpun runko on taynnä vettä. Kierra siihen liittyvä virtapistoke (pumpun paallä) auki ja taytä pumppu.
PUMPPU EI SAA KOSKAAN KÄYDA KUIVANA!
Katso myös asennuskaaviot. Jos edellä mainittuja ehtoja ei noudateta, pumppu ja kokoo järjestelmä voivat vauroitua!
Käynistys
Avaa kaikki imu- ja poistoputkien virtausventtiilit. Kytke virta pälle ja pumppu käynistyy automaattisesti. Kun nain tehdään, hanan tāytyy olla auki, jotta ilma paësee pois järjestelmästä. Sen jäldeen sulje hana ja laite sammuu itsestaän, kun pumpun maksimipaine on saavutettu. Jos hydroforilaite ei toimi, se ei muodosta painetta tai ei sammu, yritä ensin lōytä vian syy vikalistan avulla.
Huolto
Tarkista saannollisesti,etta paineastian paine on riittavä. Tee seuraavasti:
- Poista pistoke pistorasiasta
- Avaa hana ja tyhjennä kaikki vesi järkestelmästä
- Avaa musta korkki paineastian takana
- Tarkista kattilan paine rengaspainemittarilla: paineen tulisi olla 1,7 bar. Elleise ole, korjaa paine.
- Laita kaikki osat takaisin oikeille paikoilleen
EUROM-hydroforilaite ei vaadi erityista huoltoa. Suosittelemme kuitenkint tyhjentamän pumpun, jos sitä ei käytetā pidempän aikaan. Kun on kylma ja pakkasta voi olla tiedossa, pumppu taytyt tyhjentä, sillä muuten se kärsii pakkasvaurioista. Takuu ei kata jaatymisestä aiheutuneita vaurioita!
Jos pumppua ei käytetä merkittävästi pidempän aikaan, se tätyy puhdistaa ja varastoida kuivassa, hyvin ilmastoidussa tilassa.
Vikalista
Vika:
Kojeisto ei sammu automaattisesti: Syy ja ratkaisu 2, 5 tai 7
Moottori on käynnissä, mutta ei syötä vetä: Syy ja ratkaisu 4 tai 5
Paine ei riitä: Syy ja ratkaisu 4, 5 tai 7
Kojeisto kytkeytyy paallee ja pois paalta jatkuvasti: Syy ja ratkaisu 2 tai 7
Kojeste ei käynnisty: Syy ja ratkaisu 3, 6 tai 8
Syy ja ratkaisu:
- Tarkista imuletkun takaiskuventtiili
- Vuoto hanassa. Tiivistä vuoto.
- Pumppu on tukossa tai likainen. Puhdista pumppu tai ota yhteys huoltoon.
- Vesi on lian syvää. Tarkasta poistopää.
- Ilmaa imeytyy sisään. Tiivistä kaikki liitannät ja liittimet tiukasti.
- Ei virtaa. Tarkista pistokkeet ja maasulku.
- Vuoto tyhjennysputkissa. Tiivistä vuoto.
- Veden paine on SUUREMPI kuin painekytkimen aloituspaine; tarkista, ovatko alkuperäiset asetukset oikein.
Jos muita kuin yllä mainittuja toimintahäiriöitä ilmenee tai jos ehdotetut ratkaisut eivät ratkaise ongelmaa, ota yhteyttä asiakaspalveluun.
Poistaminen
EU: ssa tämä symboli tarkoittaa, etta tata tuotetta ei saa havittätavallisen talousjätteen mukana. Jatelaitteet sisälTv at arvokkaitamateriaaleja, joita voidaan ja pitäa kayttä uudelleen, jotta säntelemattoman jatteenkerayksen avulla ei vahingoiteta ymparistöa ja terveyttä. Siksi vie havitetyt valineet nimettyyn keräyspisteeseen tai ota yhteyttä ritykseen, josta ostit laitteen. He voivat varmistaa, etta mahdollisimman monta laitteen osaa kaytetaan uudelleen.
CE-ilmoitus
Katso sivu 39.
CE-declaration
Eurom
Kokosstraat 20
8281 JC Genemuiden
The Netherlands
