MODE D'EMPLOI Laurel 60 Klarstein
Hersteller & Importeur (UK) 16
English 17
Espanol 29
Français 41
Italiano 53
Nederlands 65
TECHNISCHE DATEN

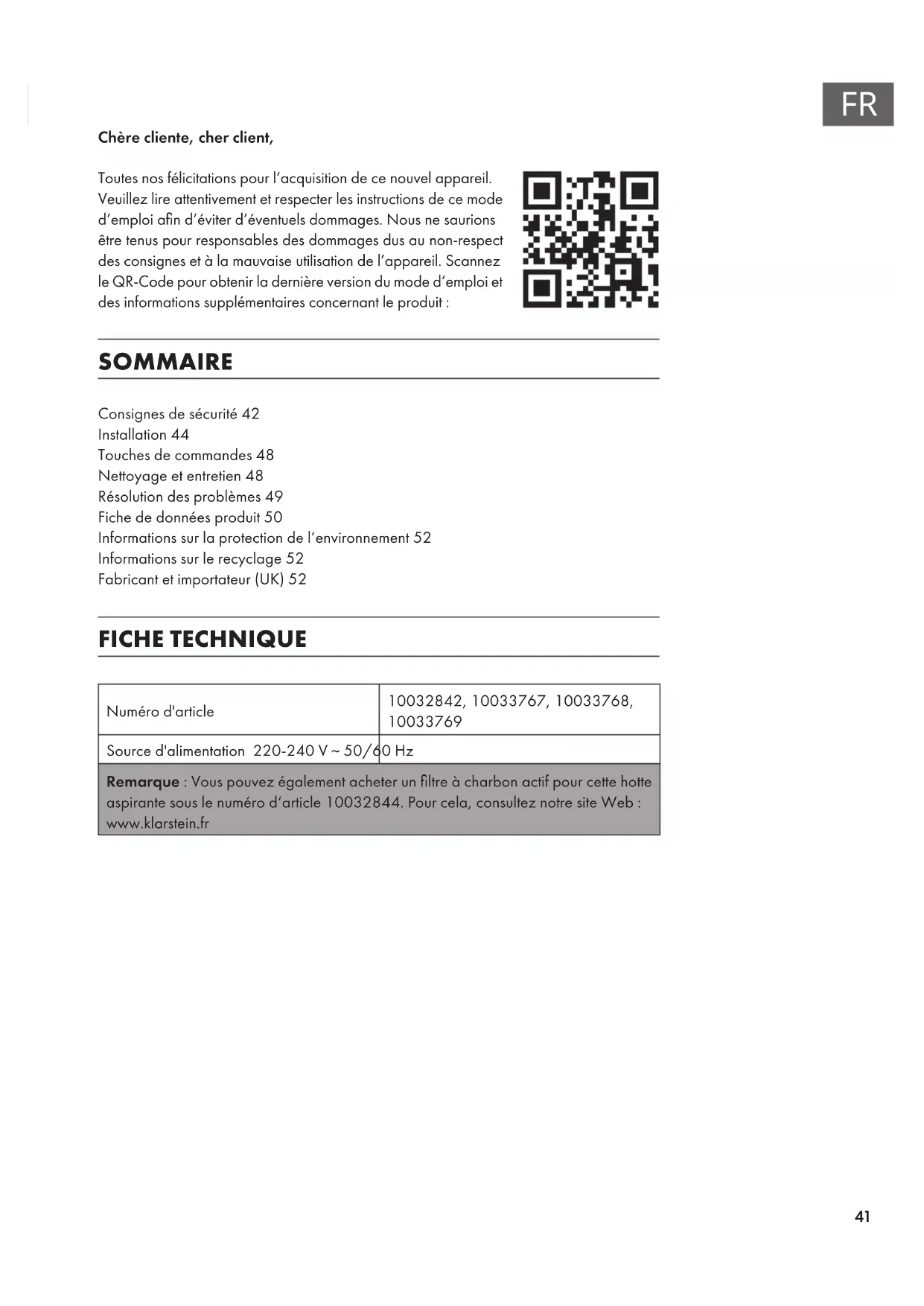

Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Veuillez tire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'eventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l' apparéil. Scannez le QR-Code pour obtaining la première version du mode d'emploi et des informations supplémentaires concernant le produit :
SOMMAIRE
Consignes de sécurité 42
Installation 44
Touches de commandes 48
Nettoyage et entretien 48
Résolution des problèmes 49
Fiche de données produit 50
Informations sur la protection de I'environnement 52
Informations sur le recyclage 52
Fabricant et importateur (UK) 52
FICHE TECHNIQUE
| Numero d'article | 10032842, 10033767, 10033768, 10033769 |
| Source d'alimentation 220-240 V ~ 50/60 Hz | |
| Remarque : Vous pouvez également acheter un filtre à charbon actif pour cette hotte aspirante sous le numéro d'article 10032844. Pour cela, consultez notre site Web : www.klarstein.fr | |
CONSIGNES DE SECURITE
- Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conserveze ce mode d'emploi pour vous y reférer ultérieurement.
- Les travaux de montage doivent être effectuels uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
- Le fabricant ne saurait être tenu responsable des dégats occasionnés par le non-respect des consignes d'utilisation et d'installation.
- Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
- L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
- Nettoyez l'appareil et le filtrer régulièrement pour que l'appareil fonctionne toujours de manière efficace.
- Avant le nettoyage, débranche toujours la fiche de la prise.
- Nettoyez l'appareil exactement comme il est indiqued dans le mode d'emploi.
N'tutilisez aucune flamme libre sous la hotte aspirante. - Si l'appareil ne fonctionne pas normalement, adresse-vous au fabricant ou à un spécialiste.
- Cet apparéil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacité physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l' apparéil par une personne responsable et d'en comprendre les risques associés.
- Si le cable secteur ou la fiche sont endommagés, faites-les replacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
- Si la hotte aspirante est utilisé avec une cuisine à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la piece doit être assurée.
- Ne faites pas de flambée sous la hotte aspirante.
- Attention : la surface de l'appareil peu doivent très chaude pendant le fonctionnement.
Conseils importants pour l'installation
- L'air ne doit pas être dirigé vers une conduite déjà utilisé pour aspirer les gaz de combustion provenant d'une cusinière à gaz ou utilisant d'autres combustibles (valable même pour les apparciels qui ne rengoient pas l'air dans la piece).
- Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.
MISE EN GARDE
Danger de mort, risques d'intoxication! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambient si l'air frais est insuffi tant.
Les foyers dépendants de l'air ambient (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la piece où l'appareil est installé et rejettant les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pieces adjacentes extraient l'air ambiant - une dépressurisation se produit si le volume d'air frais n'est pas suffi tant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la piece d'habitation.
- Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
- Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.
Un fonctionnement sans risque est uniquement possible si la dépressurisation de la piece ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres disposits techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du batiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.
Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.
Remarques importantes pour le démontage de l'appareil
- Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
- Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.
INSTALLATION
Preparation
Si vous avez une évacuation vers l'extérieur, vous pouvez installer la hotte comme indiqué sur l'illustration à droite. Le conduit d'extraction doit avoir un diamètre d'au moins 150 mm et être fait d'email, d'aluminium ou d'un tuyau flexible résistant à la chaleur.
- Éteigneze et débranchez l'appareil avant l'installation.
La hotte doit etre placee a une hauteur de 65a 75cm au-dessus de la table de cuisson.
Installation en extraction d'air
Remarque: Respectez les consignes de sécurité pour l'utilisation de l'appareil lorsqu'el air est evacué vers l'extérieur. Si la hotte fonctionne simultanément avec un apparéil qui tire son énergie d'une source autre que l'électricité, la dépression dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 Bar).
2

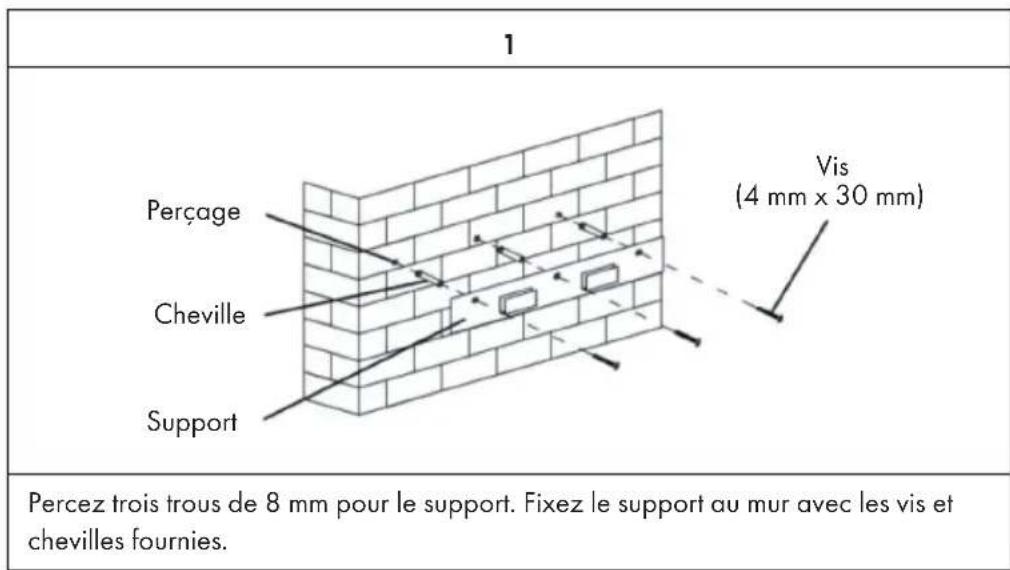

Percez trois trov de 8 mm pour le support. Fixez le support au mur avec les vis et chevilles fournies.

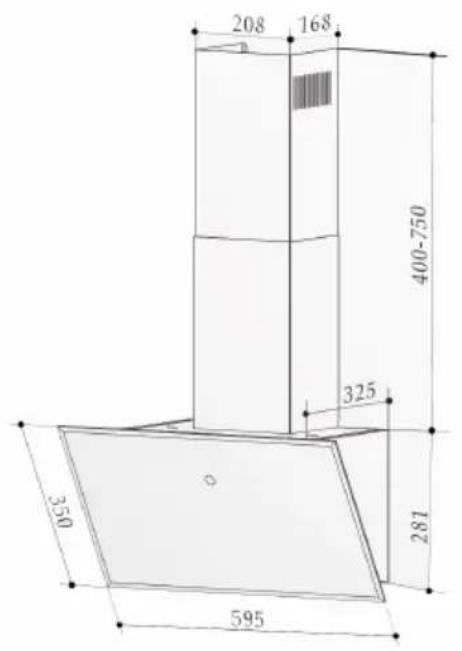

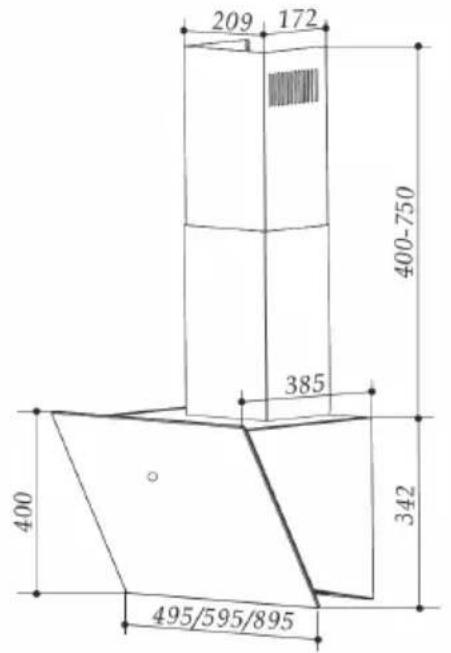

Dimensions
10032842 & 10033767 10033768 & 10033769
| 3 | 4 |

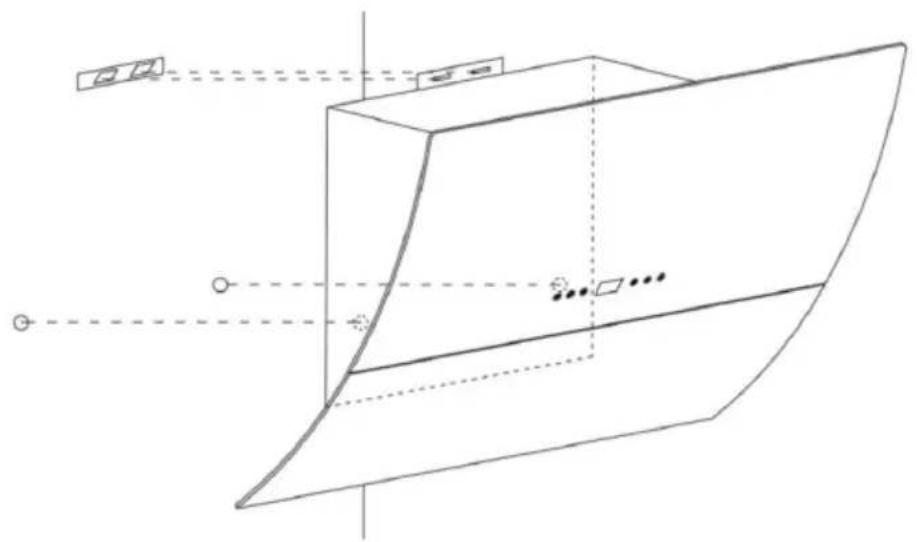

| Soulevez la hotte et accrochez-la sur le support. | Fixez la soupape unidirectionnelle à la sortie d'air de la hotte. Fixez ensuite le conduit d'extraction à la soupape unidirectionnelle. |
Installation de la cheminée
| Glissez la cheminée interieure dans la cheminée extérieure (cheminée inférieure) et ajustez la hauteur au besoin. Mesurez la hauteur appropriée et percez deux troughs de 8 mm pour la fixation de la bande de maintain. Ensuite, sécurisez la bande de maintain avec 2 vis. |
Vouaves deux possibilites pour le montage de la cheminee interieure (voir illustration):
1Après avoir percé les 2 trous et fixé le crochet, accrochez la cheminée interieure par aux deux verrous lateraux (schéma 1).
2. ÀpRES avoir percé les 2 trous et fixé le crochet, fixez la cheminée interieure par les deux trous latéraux à l'aide de 2 vis (schéma 2).
Installation en recirculation d'air
Si vous n'avez pas d'évacuation externe, vous n'avez pas besoin d'un tuyau d'extraction. Le reste de l'installation correspond à l'installation avec extraction. Installation de filtres à charbon actif
Remarque: Vous pouvez également acheter un filtré à charbon actif pour cette hotte aspirante sous le numéro d'article 10032844. Pour cela, consultez notre site Web: www.klarstein.fr
| 1 | 2 |
| Le filtrtre à charbon actif permet à la hotte de filtrer et d'éliminer les odeurs désagréables de cuisine. | Pour installer le filtrtre, vous devez d'abord démonter le filtrtre àGRAisse. Appuyez sur la fermeture et abaissez-la. |
| 3 | |
| Placez le filtrtre à charbon actif sur le ventilateur et tournez-le dans le sens des aiguilles d'une montre. Répétez la procédure de l'autre côté. Assurez-vous que le filtrtre est bien serré, sinon il pourrait se détacher etprésenter un danger. Remarque: lorsque le filtrtre à charbon actif est installé, la puissance d'aspiration diminue légèrement. | |
TOUCHES DE COMMANDES
| Ecran numérique: appuyez sur cette touche pour allumer et éteindre l'appareil. | |
| Réduire la puissance: appuyez sur cette touche pour réduire d'un cran la puissance pendant le fonctionnement. | |
| Augmenter la puissance: appuyez sur cette touche pour augmenter la puissance d'un cran pendant le fonctionnement. | |
| Minuterie d'arrêt automatique: en mode veille ou pendant le fonctionnement, appuyez sur la touche pendant 3 secondes. L'affichage numérique clignote et vous pouvez régler la minuterie d'arrêt de 1 minute à 9 minutes. Appuyez à nouveau sur la touche pour enregistrer le paramètre. Si vous n'appuyez pas sur la touche, le réglage est automatiquement sauvégardé au bout de 10 secondes. Lorsque le moteur tourne et que la minuterie est mémorisée, vous pouvez toujours ajuster le réglage. La fenêtre d'affichage indique le compte à rebours. Lorsque le moteur ne fonctionné pas, vous pouvez également définir une minuterie de mise en veille. Celle-ci sera activée lors que le moteur fonctionnera à nouveau. | |
| Touché d'éclairage: appuyez une fois pour allumer la lumière, une autre fois pour éteindre la luzière. |
Remarque: Si l'écran est allumé et que vous n'appuyez sur aucune touchependant plus de 2 minutes, il s'éteint. Appuyez sur n'importe qu'elle touche pour le réactiver.
NETTOYAGE ET ENTRETIEN
Nettoyage mensuel du filtrre àGRAISE
Nettoyez le filtrtre tous les mois pour éviter un risque d'incendie. Le filtrtre recueille laGRAISS, la fumée et la poussière et réduit ainsi l'efficacité de la hotte. Si le filtrtre n'est pas nettoyé, les restes de graissse s'y accumulent. Nettoyez le filtrtre avec de l'eau et un peu de liquide vaisselle et faites-le ensuite sécher à l'air
Remplacement annuel du filtré à charbon actif
Si l'appareil est utilisé en mode de circulation d'air (non ventilée vers l'extérieur), le filtré à charbon actif doit être remplace au moins une fois par an, en fonction de la fréquence d'utilisation de la hotte.
Remplacement d'une ampoule
1 Mettez l'appareil hors tension et débranchez la fiche de la prise.
2 Dévissez et retirez les 2 vis du couvercle de l'ampoule.
3 Dévissez l'ampoule et remplacez-la par une neue de même type.
RÉSOLUTION DES PROBLEMES
| Problème Cause possible | Solution | |
| L'éclairage s'allume mais le ventilateur ne fonctionne pas. | Les pales de ventilation sont cassées. | Éteindre l'appareil et le faire réviser par une entreprise spécialisée. |
| Le moteur est endommagé. | ||
| L'éclairage et le ventilateur ne fonctionnent pas. | L'ampoule est usageé. Remplacer l'ampoule par une autre équivalente. | |
| L'appareil est débranché. B | brancher l'appareil. | |
| L'appareil produit de fortes vibrations. | Les pales de ventilation sont cassées. | Éteindre l'appareil et le faire réviser par une entreprise spécialisée. |
| Ne moteur n'est pas bien positionné | ||
| L'appareil n'est pas bien fixé au mur. | Décrocher l'appareil et s'assurer que les fixations sont correctement installées. | |
| L'aspiration est mauvaise. Écart trop important entre la hotte et la cusinière. | Monter la hotte aspirante de telle manière à ce que l'écart avec la cusinière soit compris entre 65 et 75 cm. | |
Informations selon le reglement (UE) n° 65/2014
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015
| Numéro d'article | 10032842, 10033767, 10033768, 10033769 | ||
| Description Symbole Valeur Unité | |||
| Consommation annuelle d'énergie AEC hood | 29,36 kWh/Année | ||
| Classe d'efficacité énergétique B | |||
| Éfficacité dynamique des fluides FDE hood | 14,08 | ||
| Classe d'efficacité dynamique des fluides | D | ||
| Efficacité lumineuse LE hood | 49,4 Lux/W | ||
| Classe d'efficacité lumineuse A | |||
| Efficacité de séparation des graisses | GFEhoad | 69,04 % | |
| Clase d'efficacité de capture des graisses | D | ||
| Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse | 191,07 / 347,74 | m³/h | |
| Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse | - | m³/h | |
| Niveau sonore de classe A aux vitesse minimale et maximale disponibles en fonctionnement normal | 54 / 64 | dB | |
| Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse | - | dB | |
| Consommation d'énergie appliceil étant | Po | 0 | W |
| Consommation électrique en veille P | s | - | W |
| Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne | |||
Informations selon le reglement (UE) n° 66/2014
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015
| Numéro d'article | 10032842, 10033767, 10033768, 10033769 | ||
| Description Symbole Valeur Unité | |||
| Consommation annuelle d'énergie AEC hood | 29,36 kWh/Année | ||
| Facteur d'extension de temps f 1,49 | |||
| Efficacité dynamique des fluides FDE hood | 14,08 | ||
| Indice d'efficacité énergétique EEI hood | 66,18 | ||
| Débit d'air mesuré au meilleur point Q BEP | 184,55 m³/h | ||
| Pression d'air mesurée au meilleur point PBEP | 136,93 Pa | ||
| Débit d'air maximal Q max | 347,74 | m³/h | |
| Puisance électrique d'entrée mesurée au meilleur point WBEP | 49,86 | W | |
| Puisance nominale du système d'éclairage Wl | 3 | W | |
| Puisance moyenne du système d'éclairage sur la surface de cuisson Emiddle | 148,2 | Lux | |
| Consommation électrique mesurée en mode veille Po | - | W | |
| Consommation d'énergie mesurée apparéil étant Pss | 0 | W | |
| Niveau sonore LWA | 64 | dB | |
| Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne | |||
INFORMATIONS SUR LA PROTECTION DE L'ENVIRONMENT
Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
- Ajustez la vitesse du ventilateur à la quantité de vapeur produit pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est BASSE, moins la consommation d'énergie est réduite.
- Si de grandes quantités de vapeur sont produits pendant la cuisson, Sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
- Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
- Éteignez l'éclairage lorsque vous n'en avez plus besoin.
- Nettoyez le filtré à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
- Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.
INFORMATIONS SUR LE RECYCLAGE
S'il existe une réglementation pour l'élimination ou le recyclage des apparèils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet apparéil ne doit pas être jeté avec les ordures menagères. Vous doivent le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vossemblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets menagers.
FABRICANT ET IMPORTATEUR (UK)
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
Importateur pour la Grande Bretagne :
