BEDIENUNGSANLEITUNG Laurel 60 Klarstein

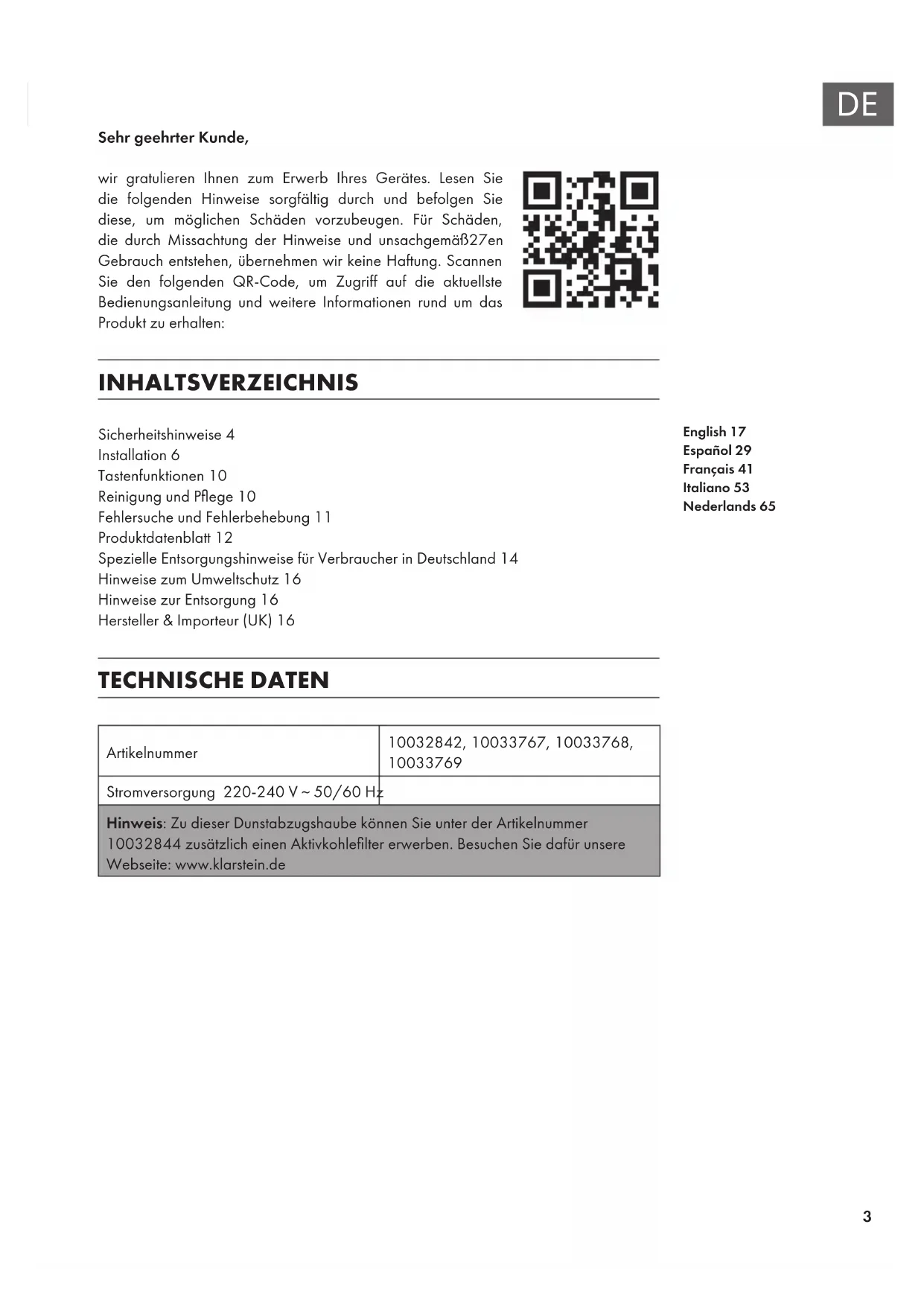

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb ihrer Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäß27en Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

INHALTSVERZEICHNIS

Sicherheitschinweise 4

Installation 6

Tastenkunften 10

Reinigung und Pflege 10

Fehlerische und Fehlerbehebung 11

Produktdatenblatt 12

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 14

Hinweise zum Umweltschutz 16

Hinweise zur Entsorgung 16

Artikelnummer	10032842, 10033767, 10033768, 10033769
Stromversorgung 220-240 V ~ 50/60 Hz
Hinweis: Zu dieser Dunstabzugshaube konnen Sie unter der Artikelnummer 10032844 zusätzlich einen Aktivkohlefilter erwerben. Besuchen Sie dafür unsere Website: www.klarstein.de

SICHERHEITSHINWEISE

• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.
  Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualifizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie safer, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihr Haushalt entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren)dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer effizient arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät gemeinschaft in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein Offenes Feuer.
• Falls das Gerät nicht normal Funktioniert, wenden Sie sich an den Hersteller oder einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen)dürfen das Gerät nur benutzten, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualifizierten Person ersetzt werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere Brennstoffe verbrennen, muss eine ausreichende Belüfung des Raumes vorhanden sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberfläche kann während des Betriebs heißt werden.

Wichtige Hinweise zur Installation

Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für Geräte, die nur die Luft in den Raum zürückführren).
- Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

WARNING

Vergiftungsgefahr durch zusückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstände betrieben wird und keine ausreichende Luftzirkulation garantiert wird.

Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr konnen damit in die Wohnräume zurückgesaugt werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes sicherzustellen.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-verschließlich Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/ Abluftmaerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen Sie sich in jeder Fall von einem Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses beurteilen. Er kann ihren gegebenenfalls die notigen Maßnahme zur Belüfung nennen.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Wichtige Hinweis zur Demontage des Geräts

Die DemontageGLEicht der Installation/Montage in umgekehrter Reihenfolge.
- Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen zu vermeiden.

INSTALLATION

Vorbereitung

Falls sie über einen Abzug nach außen verfügen, können Sie die Abzugshaube wie auf dem Bild rechts installieren. Der Abzugkanal sollte eine Durchmesser von mindestens 150 mm haben und aus E-maille, Aluminium oder einem flexiblen, hitzebeständigen Rohr bestehen.

• Schalten Sie das Gerät vor der Installation aus undziehen Sie den Stecker.
  Die Abzugshaube sollte in einer Höhe von 65-75 cm über dem Kochfeld angebracht werden.

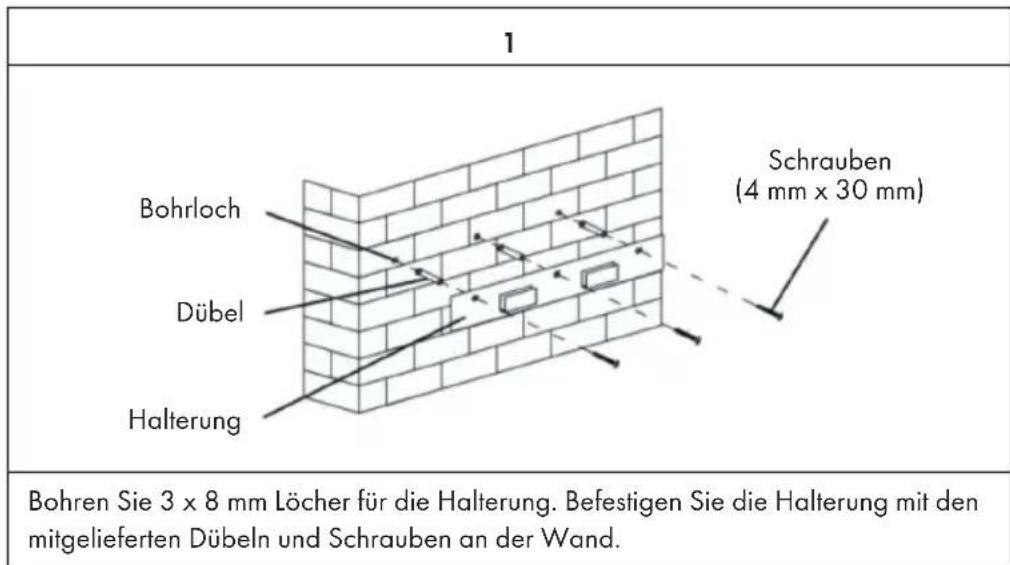

Installation mit Außenentlüftung

Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes, wenn die Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube gleichzeit mit einem Gerät in Betrieb ist, das seine Energie aus einer anderen Quelle als Strom bezieht, darauf der Unterdruck im Raum 4 Pa nicht übersteigen (4 x 10-5Bar).

2

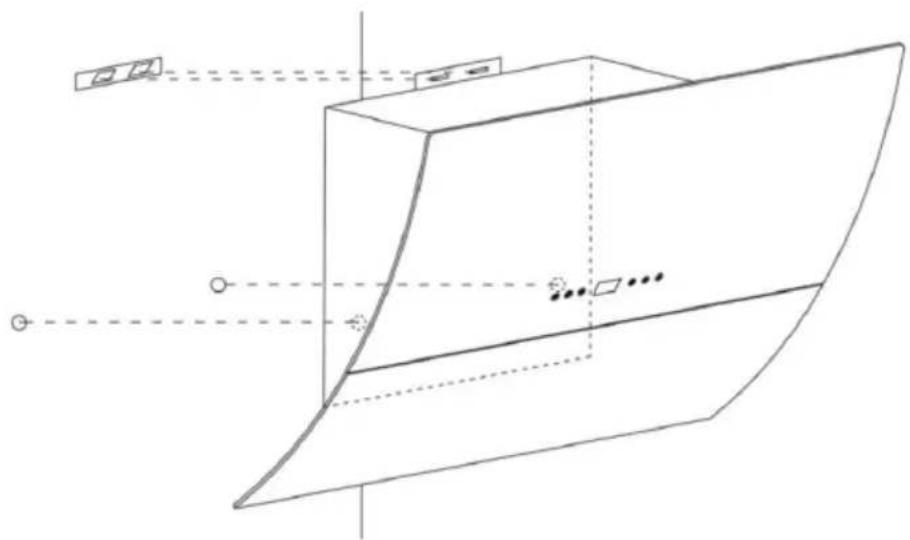

Für Modelle mit schrager Ausführung müssen Sie vor der Montage zwei zusätzliche Locher (8 mm) bohren. Setzen Sie Dubel und Schrauben ein, bevor Sie die Dunstabzugshaube ab der Wand aufhängen.

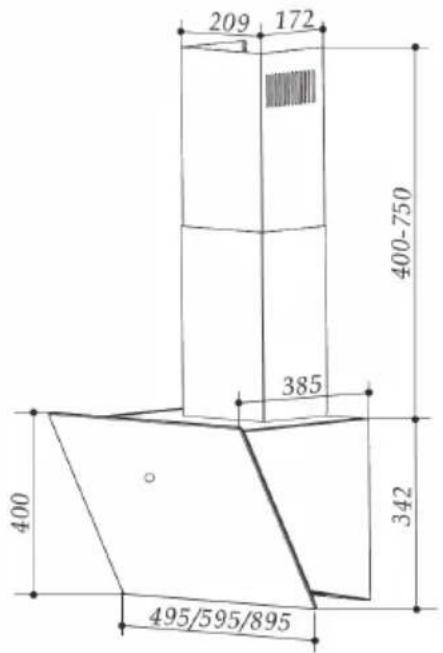

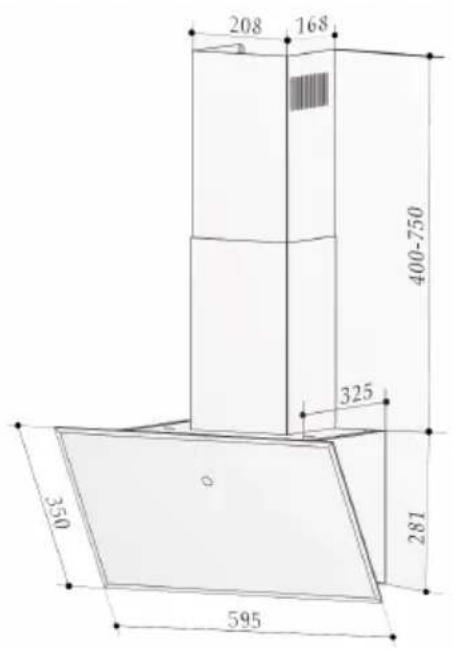

Abmessungen

10032842 & 10033767 10033768 & 10033769

3	4
Heben Sie die Abzugshaube an und hängen Sie die in die Halterung ein.	Befestigen Sie das Einwege-Ventil am Luftauslass der Abzugshaube. Befestigen Sie dann den Abluftschlauch am Einwege-Ventil.

Kamininstallation

Schieben Sie den Innenkamin in den Außenkamin (unterer Kamin) und passen Sie die Höhe wie besoinigt an. Messen Sie die entsprechende Höhe und bohren Sie 2×8 mm Löcher, zur Befestigung der Halteleiste. Schrauben Sie die Halteleiste dann mit 2 Schrauben fest.

Es gibt 2 Möglichkeiten den Innenkamin anzubringen (siehe Bild):

1 Nachdem Sie die 2 Locher gebohr und den Haken befestigt haben, hangen Sie den Innenkamin an den beiden Seitenverriegelungen auf (Bild 1).
2 Nachdem Sie die 2 Locher gebohr und den Haken befestigt haben, wird der Innenkamin mit 2 Schrauben an den beiden Seitenlöchern befestigt (Bild 2).

Installation mit Innenentlüftung

Falls Sie nicht über einen Außenabzug verfügen, bereitsigen Sie kein Abluftrohr. Die Installation entspricht der Installation mit Außenentlüftung.

Aktivkohlefilter einbauen (nicht im Lieferumfang enthalten)

Hinweis: Zu dieser Dunstabzugshaube konnen Sie unter der Artikelnummer 10032844 zusammen einen Aktivkohlefilter erwerben. Besuchen Sie davon unsere Webseite: www.klarstein.de

1	2
Mit einem Aktivkohlefilter halten sich bei innenentlufteten Abzugshauben unangenehme Essensgerüche aus der Luft filtern.	Um den Filter installieren zu konnen, müssen sie zuerst den Fettfilter entfernen. Drücken Sie auf den Verschluss undziehen Sie ihn herunter.
3
	Stecken Sie den Aktivkohlefilter auf den Lüfter und drehen Sie ihn im Uhrzeigersinn fest. Wiederholen die Prozedur auf der anderen Seite. Versichert Sie sich, dass der Filter fest sitzt, andernfalls konnte er sich losen und eine Gefahr darstellen. Hinweis: Bei installmentem Aktivkohlefilter nimmt die Absaugleistung etwas ab.

TASTENFUNKTIONEN

B.	Digitale Anzeige: Drücken Sie diese Taste, um das Gerät ein- und auszuschalten.
E.	Leistung verringn: Drücken Sie diese Taste während dem Betrieb, um die Leistung um eine Stufe zu verringn.
F.	Leistung erhöhen: Drücken Sie diese Taste während dem Betrieb, um die Leistung um eine Stufe zu erhöhen.
G.	Ausschalt-Timer: Drücken Sie die Taste im Standby-Modus oder während dem Betrieb für 3 Sekunden. Die Digitalanzeige blinkt und Sie konnen en Ausschalt-Timer von 1 Minute bis 9 Minuten einstellen. Drücken Sie die Taste erneut, um die Einstellung zu speichern. Wenn die Taste nach dem Einstellen 10 Sekunden lang nicht gedrückt wird, wird die Einstellung automatisch gespeichert. Wenn der Motor lauft und der Timer gespeichert ist, konnen Sie die Einstellung noch anpassen. Im Anzeigefenster wird die Countdown-Zeit angezeigt. Wenn der Motor nicht lauft konnen Sie ebenfalls einen Ausschalt-Timer einstellen. Diese wird aktiviert, sobald der Motor wieder lauft.
H.	Licht-Taste: Einmal drücken, um das Licht einszuschalten, ein anderes Mal drücken, um das Licht auszuschalten.

Hinweis: Wenn das Display an ist und länger als 2 Minuten keine Taste gedrück wird, Goes aus. Drücken Sie eine beliebige Taste, um es wieder einzuschalten.

REINIGUNG UND PFLEGE

Monatliche Reinigung der Fettfilter

Reinigen Sie den Filter jeder Monat, um Brandgebung zu vermeiden. Der Filter sammelt Fett, Rauch und Staub und beeinfusst damit die Effizienz der Dunstabzugshaube. Wenn der Filter nicht gereinigt wird, sammeln sich Dort Fettreste. Reinigen Sie den Filter mit Wasser und etwas Spülmittel und halten Sie hin hinterher an der Luft trocknen.

Jährlicher Wechsel der Aktivkohlefilter

Wenn das Gerät als Umluftgerät genutzt wird (nicht nach außen entlüftet), muss der Aktivkohlefilter mindestens einmal im Jahr ausgetauscht werden, je nachdem, wie früig die Dunstabzugshaube verwendet wird.

Lampe austauschen

1 Schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose.
2 Schrauben Sie die 2 Schrauben der Lampenabdeckung hersus und behmen Sie sie ab.
3 Schrauben Sie die Lampe heraus und ersetzen Sie sie durch eine des selbst Typs.

FEHLERSUCHE UND FEHLERBEHEBUNG

Fehler Mögliche Ursache	Lösung
Das Licht Goes an aber der Lüfter arbeitet nicht.	Das Lüfterblatt ist kaputt. Schalter
	Der Motor ist beschädigt.	Sie das Gerät aus und setzen Sie es von einem Fachbetrieb untersuchen.
Das Licht und der Lüfter Funktionieren nicht.	Die Birne ist durchgebrannt.	Ersetzen Sie die Birne durch eine gleichwertige.
	Stecker nicht eingesteckt. Stecken Sie den Stecker ein.
Das Gerät vibriert stark. Das	Lüfterblatt ist kaputt. Schalter
	Motor nicht richtig angebracht.	Sie das Gerät aus und setzen Sie es von einem Fachbetrieb untersuchen.
	Das Gerät hängt nicht sicher an der Wand.	Nehmen Sie das Gerät ab und versichern Sie sich, dass die Aufhängung gut sitzt.
Die Absaugleistung ist schlecht.	Zu großener Abstand zwischen Abzugshaube und Herd.	Hängen Sie die Abzugshaube so auf, dass der Abstand zwischen Herd und Abzug 65-75 cm beträgt.

PRODUKDATENBLATT

Angaben nach Verordnung (EU) Nr. 65/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10032842, 10033767, 10033768, 10033769
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	29,36 kWh/Jahr
Energieeffizienzklasse B
fluidynamische Effizienz FDE	hood	14,08
Klasse für die fluidodynamische Effizienz		D
Beleuchtungseffizienz LE	hood	49,4 Lux/W
Beleuchtungseffizienzklasse A
Fettabscheidegrad GFE	hood	69,04	%
Klasse für den Fettabscheidegrad		D
Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe		191,07 / 347,74	m³/h
Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	m³/h
A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb		54 / 64	dB
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	dB
Leistungsaufnahme im Aus-Zustand	Po	0	W
Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Angaben nach Verordnung (EU) Nr. 66/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10032842, 10033767, 10033768, 10033769
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	29,36 kWh/Jahr
Zeitveränderungsfaktor f 1,49
Fluiddynamische Effizienz FDE	hood	14,08
Energieeffizienzindex EEl	hood	66,18
Gemessener Luftvolumenstrom im Bestpunkt	QBEP	184,55 m³/h
Gemessener Luftdruck im Bestpunkt	PBEP	136,93 Pa
Maximaler Luftstrom	Qmax	347,74	m³/h
Gemessene elektrische Eingangsleistung im Bestpunkt	WBEP	49,86	W
Nennleistung des Beleuchtungssystems	WL	3	W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf der Kochoberfläche	Emiddle	148,2 Lux
Gemessene Leistungsaufnahme im Bereitschaftszustand	Po	-	W
Gemessene Leistungsaufnahme im Aus-Zustand	Ps	0	W
Schalleistungspegel	LWA	64	dB
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei ztrennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Gliubirnen und Halogenlampen. Entsorgen Sie Gliubirnen und Halogenlampenitte über den Hausmull, sofern Si nepit das WEEE Symbol(ITragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronik gerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektround Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzern ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zugrückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußerten Abmessung länger als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zugrückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro-oder Elektronikgerätes geknupft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, damit „Wärmeüberträger", „Bildschirmgeräte" (Oberfläche von mehr als 100~cm^2 ) oder „Großgeräte" (letztere mit mindestens einer äußerten Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in ihrer Nähe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeråts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwahlen.
• Batterien können überall Dort kostenfrei zurückgegeben werden, wo sie verkauf werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfenehmen Batterien zusck. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruchenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer ihrer Altgeräte konnen Sie verlangern indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.

HINWEISE ZUM UMWELTSCHUTZ

• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube effizient und mit einem geringen Betriebsgeräusch arbeiten kann.
• Passen Sie die Gebländesrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Gebländesrehzahl ist,esto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wahren Sie rechtzeitig eine höhere Gebländedrehzahl. Wenn sich der Kochdampf bereits in der Küche verteil hat, muss die Dunstabzugshaube länger betrieben werden.
  Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benöttigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus, um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser zu reduzieren.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass diese Produkte nicht im Hausmüll entsorgt werden darf. Stättdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:
