GEBRUIKSAANWIJZING Laurel 60 Klarstein

gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade verooorzaakt door het Niet in acheft nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuèle gebruikershandleiding en vooreer informatie rondon het articlel.

INHOUDSOPGAVE

Veiligheidsinstructies 66

Installatie 68

Toetsenfunctions 72

Reiniging en onderhoud 72

Problemen en oplossingen 73

Productinformationieblad 74

Informatie over milieubescherming 76

Instrueties voor afvoer 76

Fabrikant & importeur (UK) 76

TECHNISCHE GEGEVENS

Artikelnummer	10032842, 10033767, 10033768, 10033769
Stroomvoorziening 220-240 V ~ 50/60 Hz
Tip: Een actief koolfilter voor deze afzuigkap is verkrijngbaar onder artikelnummer 10032844. Bezoek hiervoord荃 website: www.klarstein.nl

VEILIGHEIDSINSTRUCTIES

• Lees de handleiding voor de ingebruikname zorgvuldig door en bewaar hem als naslagwerk.
• Installatiewerkzaamhedenogens alleen door een elektricien ofeen ander gekwalificeerd persoon worden uitgevoerd. Controller voor de ingebruikname of de spanning (V) en de op de afzugkap vermelse Frequentie (Hz) overeenkomen met de spanning (V) en frequentie (Hz) van de stroomvoorziening in uw huishouden.
• Voor schade veroorzaakt door foulief gebruik of onjuiste installmenten nemen wij geen verantwoordelijkheid.
• Kinderen onder de 8aar mogen de afzuiqkap Niet bedieren.
• Het toestel is Niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.
• Reinig het toestel en het filter regelmatig, zodat het.altijd efficienct functioneert.
• Neem voor het reinigen alsijd de stekker uit het stopcontact.
• Reinig het toestel zoals in de gebruikershandleiding aangegeven.
• Gebruik geen open vuur onder de afzuigkap.
• Wonneer het toestel zich aan behoren functioneert, neemt u contact op met de fabrikant of een yakbedrijf.
• Kinderen vanaf 8aar en personen met een beperkte lichamelijke, sensorische en/of geestelijkke gezondheid mogen het toestel alleen gebruiken wanner ze van tevoren door een voor hen verantwoordelijke persoon uitvoerig met de functies en veiligheidsinstructies van het toestel vertrouwd zichn gemaakt en de hieraan verbonden risico's begrijpen.
• Wanner de stroomkabel of stekker beschadigd is,要去 die door de fabrikant, een geautoriseerd bedrijf of een gelijkwaardig gekwalificeerd persoon worden verrangen.
• Wanner de afzuigkap worden gebruikt bij een fornuis dat gas of een andere brandstof gebruikt,要去 de ruimte voldoende kunnen worden geventileerd.
  Flambeer nicht onder de afzuigkap.
• Let op! Het oppervlakte van het toestel kan tijdens het gebruik heet worden.

Belangrijké informatione m.b.t. de installmentie

• De lucht mag Niet afgevoerd worden in een afvoer die al wordt gebruikt voor het afzuiigen van rook voortkomend uit gas of andere brandstoffen (geldt Niet voor de lucht die in de ruimte worden teruggevoerd).
• Neem alle regionale voorschriften in acht die betrekking hebben op het inbouwen van ventilationsystemen.

LET OP!

Vergiftigingsgevaar door terugbezogen uitlaatgassen! Gebruik het toestel Niet in de afvoermodus wonneer het tegelijk met een haard worden gebruikt die afhankelijk is van de omringende lucht en er onvoldoende luchtcirculatie is.

Kamerluchtafhankelijkke haarden, zoals gas-, olie-, hout- of kolenkachels, boilers en geisers gebruiken de in een ruimte aanwezige lucht en voeren die via een afvoerpijp of -slang maar buiten af. Bij een afvoersystem wordt lucht aan de keuken en de nabijgelegen ruimtes onttrokken. Zonder voldoende vers aangevoerde lucht ontstaat een onderduk. Giftige gassen hunnenaar bij uit de schoorsteen of de afvoerpijp worden terugbezogen in de woonruimtes.

• Let erop dat er voldoende frisse lucht toegevoerd worden en dat de lucht vrij kan circuleren.
• Een muurkast voor de luchttoevoer/ -afvoer is Niet voldoende om aan de grenswaarde te voldoen.

Een risicoloos gebruik is alleen möglichk wanneer de onderduk op de plaats van gebruik Niet hoger is dan 4 Pa (0,04 mbar). Dit bereikt u wanneer de voor verbranding benodigde lucht door Niet-afsluitbare openings in deuren en ramen kan worden aangevoerd in combinatie met een muurkast voor luchttoevoer / -afvoer. Laat u in ieder geval door een meester schoorsteenveger adviseren en de gehele ventilatie van het huis beoordelen. Hij kan u daarnaast informeren over de eventueel te nemen maatregelen.

Wanner de afzuigkap uitsluitend als circulatiesystem wordt ingezet, is het gebruik onbeperkt möglichk.

Belangrijké informatie m.b.t. de demontage van het apparatus

• De demontage is gewiek aan de installment/ montage maar in omgekeerde volgorde.
• Vraag voor de demontage hulp aan een tweede persoon om verwonding te voorkomen.

INSTALLATIE

Voorbereiding

Wanneer u over een afvoer maar buiten beschikt kunt u de afzuigkap conform de afbeeling rechts installereren. Het afvoerkanaal dient een doorsnede van minimaal 150 mm te hebben en van@emaille, aluminium of een ander flexibel en hittebestendig materiaal te zich.

• Schakel het apparaat voor de installmentie uit en neem de stekker uit het stopcontact.
• De afzuigkap moet op een hoogte van circa 65-75 cm boven het fornuis worden aangebracht.

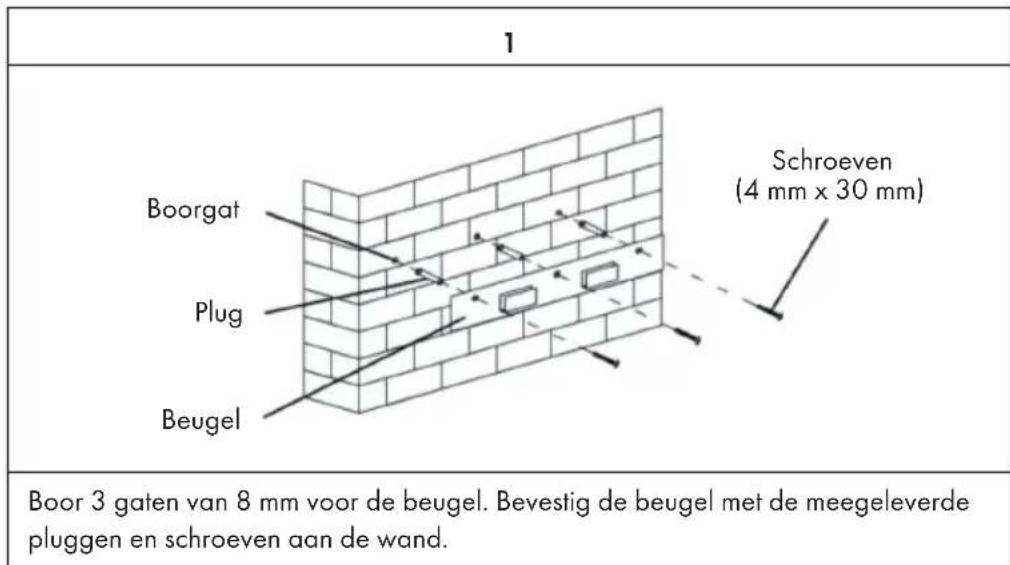

Installatie met externe afvoer

Tip: Neem de veiligheidsinstrumenties voor gebruik van het toestel in acht wanner de lucht maar buiten worden afgevoerd. Wanner de afzuigkap tegelijk worden gebruikt met een apparaat dat energie krijt uit een andere bron dan stroom, mag de onderdruk in de ruimte Niet hoger�d 4 Pa (4 x 10-5 Bar).

2

Voor schuin uitgevoerde modellen dient u voor montage twee extra gaten (8 mm) te boren. Plaats pluggen en schroeven voordat u de afzuigkap aan de wand hangt.

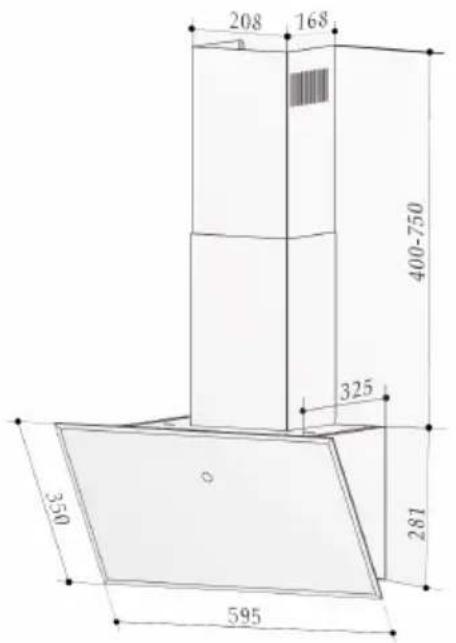

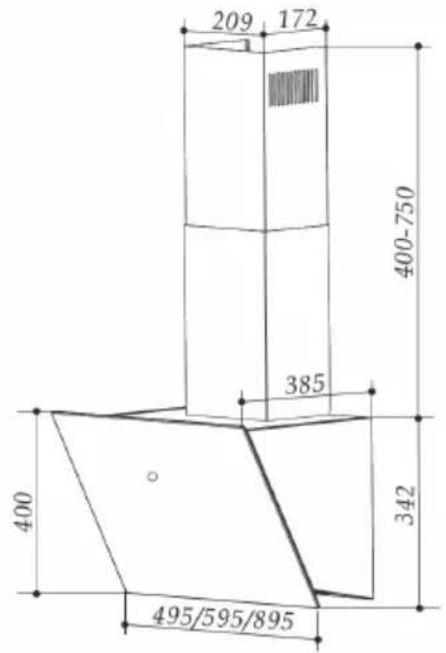

Afmetingen

10032842 & 10033767 10033768 & 10033769

3	4
Til de afzuigkap op en hang hem in de beugels.	Bevestig daartoe het eenrichtingsventiel aan de luchtuitlaat van de afzuigkap. Bevestig verwolgens de afvoerslang aan het eenrichtingsventiel.

Installatie schoorsteen

Schuif de interne afvoer in de schoorsteen (onderste deel) en pas de hoogte, indien nodig, aan. Meet de hoogte en boor twee 8 mm gaten voor het bevestigen van het frame. Schroef het frame met 2 schroeven vast.

Er zijn twee manieren om de interne afvoer teplaatsen (zie afbeelding):

1 Nadat u twee gaten heeft geboard en de haak heeft bevestigd, hangt u de interne afvoer aan de beiden zijdelingse vergrendelingen (afbeelding 1).
2 Nadat u twee gaten heeft geboard en de haak heeft bevestigd, worden de interne afvoer aan de beiden zijdelingse gaten bevestigd (afbeelding 2).

Installatie met interne circulatie

Wonneur u Niet over een externe afvoer beschikt heeft u geen afvoerpijp nodig. De installmentie komt overeen met de installmentie zonder externe afvoer.

Actief kooffilter inbouwen

Tip: Een actief koolfilter voor deze afzuigkap is verkrijngbaar onder articikelnummer 10032844. Bezoek hiervoor onsze website: www.klarstein.nl

1	2
Met een actief koolfilterKENonnen etensluchtjes uit de omringende lucht gefilterd worden door afzugkappen met een circulatiesystem.	Om het filter te installereren dient u eerst het vetfilter te verwijderen. Druk op de vergrendeling en trek hem maar beneden.
3
	Plaats het actieve koolfilterOp de ventilator en draai deze met de klok mee vast. Herhaal de procedure aan de andere kant. Verzeker uzelf ervan dat het filter vastzit, anders kan het losschieten en een gevaar vormen. Let op! Met een actief koolfilterneemt het afzuigvermogeniets af.

TOETSENFUNCTIONS

日	Digitale weergave: Druk op deze toets om het apparaat aan of UIT te zetten.
	Vermogen verlagen: Druk tijdens het gebruik op deze knop om het vermogen te verlagen.
	Vermogen verhogen: Druk tijdens het gebruik op=this knop om het vermogen te verhogen.
	Uitschakeltimer: Druk op=this toets in de stand-by modus of这段时间 het gebruik geduren 3 Seconden. De digitale weergave knippert en u kunt de uitschakeltimer:tussen 1 en 9 minutenprogrammeren. Druk de toets opnieuw om de instelling op te sloan. Wanner de toets na het instellen geduren 10 Seconden Niet worden ingedrukt, worden de instelling automatisch opgeslagen. Als de motor loopt en de timer opgeslagen is, kunt u de instelling nog aanpassen. In het display worden de resterende段时间 weergegeven. Als de motor Niet loopt kunt u ook een uitschakeltimer instellen. Deze worden actief zodra de motor werk loopt.
	Lichttoets: Eenmaal drukken om het Licht aan te doeon, een tweede maal om het weeur uit te doeon.

Let op! Wonneer het display aan is en er meer dan 2 minutes geen toets worden ingedrukt, maar het wijui. Druk op een willekeurige toets om het wij in te schakelen.

REINIGING EN ONDERHOUD

Maandelijkse reiniging van het vetfilter

Maak het filter iedere maand schoon om brandgevaar te voorkomen. Het filter verzamelt vet, rook en stof en beinvoedt zo de efficicntie van de afzuiqkap. Als het filter nicht worden schoongemaakt, hopen vetresten zich op. Maak het filter schoon met water en een beetje afwasmiddel en LAST het daarna vrij opdrogen alvorens het opnieuw te plaatsen.

Jaarlijkse verranging van het actieve kooffilter

Indien het apparaat worden gebruikt als recirculationsystem (niet maar buiten afvoert), moet het actieve koolfilter minstens eenmaal peraar worden verrangen, afhankelijk van hoe vaak de afzuigkap worden gebruikt.

Lamp verrangen

1 Schakel het apparaat uit en neem de stekker uit het stopcontact.
2 Schroef de 2 schroeven van de afdekking los en haal het eraf.
3 Draai de lamp eruit en verrang unde door hetzelfde type.

PROBLEMEN EN OPLOSSINGEN

Probleem Mogelijke oorz	aak Oplossing
Hetlicht gaat aan maar de ventilator functioneert Niet.	Hetventilatorblad is stuk.Sch	hakel hettoestel uitenaat het door eenvakbedrijnfakijken.
	De motor is beschadigd.
Hetlicht en de ventilator functioneren Niet.	De gloeilamp isdoorgebrand.	Vervang de gloeilampdoor eengelijkwaardigelampenbol.
	De stekker zit Niet in hetstopcontact.	Plaats de stekker goed inhet stopcontact.
Hettoestel vibreert sterk.Hetventilatorblad is stuk.Schakelhet toestel uitenaat het door eenvakbedrijnfakijken.
De motor is Niet correctgeplaatst.
Hettoestel hangt nietgoed aan de wand.		Haal het toestel van demuur en verzeker uzelfervan dat de beugelgoed zit.
Het afzuigvermogeniszwak.	De afstand+tussen het fornuis en de afzuigkapistegroot.	Hang de afzuigkap zo datede afstand+tussen fornuisen kap 65-75 cm is.

PRODUCTINFORMATIEBLAD

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:20 14+A12:2015

Artikelnummer	10032842, 10033767, 10033768, 10033769
Betekenis Symbool Waarde Einen	eid
Jaarliks energieverbruik AEC	kap	29,36 kWh/jaar
Energielabel B
Vloeistofdynamische efficiëntie FDE	kap	14,08
Vloeistofdynamische efficiëntieklasse		D
Verlichtungsefficiëntie LE	kap	49,4 Lux/W
Verlichtungsefficiëntieklasse A
Vetafscheidingsgraad GFE	kap	69,04 %
Vetafscheidingsklasse		D
Luchtstroom bij minimale en maximale snelheid in normale bedrijsmodus, met uitzondering van het gebruik op de intensieve of hagesnelheidsstand.		191,07 / 347,74	m³/h
Luchtstroom bij gebruik op intensieve of hagesnelheidsstand		-	m³/h
Luchtgeluidsemission (klasse A) bij minimaal en maximaal beschikbare toerenal bij conventioneel gebruik		54 / 64	dB
Luchtgeluidsemission (klasse A) bij gebruik op de intensieve of hagesnelheidsstand		-	dB
Stroomverbruik wonneeruitgeschakeld	Po	0	W
Stroomverbruik in stand-by modus	Ps	-	W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland

Informatie overeenkomstig EU Verordening nr. 66/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:20 14+A12:2015

Artikelnummer	10032842, 10033767, 10033768, 10033769
Betekenis Symbool Waarde Eenheid
Jaarliks energieverbruik AEC	kap	29,36 kWh/jaar
Tijdverlengingsfactor f 1,49
Vloeistofdynamische efficiëntie FDE	kap	14,08
Energie-efficiëntie-index EEI	kap	66,18
Gemeten luchtstroom op het beste efficiëntiepunt	QBEP	184,55 m³/h
Gemeten luchtdruk op het beste efficiëntiepunt	PBEP	136,93 Pa
Maximale luchtstroom Q	max	347,74	m³/h
Gemeten elektrisch ingangsvermögen op het beste efficiëntiepunt	WBEP	49,86 W
Nominal vermogen van het verlichtingssystem	WL	3	W
Gemiddelde verlichtingssterkte van het verlichtingssystem op het kookoppervlok	Emiddle	148,2	Lux
Gemeten stroomverbruik in stand-by modus	Po	-	W
Gemeten stroomverbruik wanneruitgeschakeld	Ps	0	W
Geluidsniveau	LwA	64	dB
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland

INFORMATIE OVER MILIEUBESCHERMING

• Let tijdens het koken op voldoende luchttoevoer zodate afzuigkap efficien en met een gering bedrijfsgeluid kan functioneren.
• Pas het toerental tijdens het koken aan de geproduceerde hoeveelheid stoom aan. Gebruik de intensieve modus alleen wanneer nodig. Hoe lager het toerental, hoe minder energieverbruik.
• Pasijdig het toerental aan wanner het koken groe hoeveelheden stoorn ontstaan. Wanner stoom en damp zich al in de keulen hebben verspreid,要去 afzuigkap langer aan blijven staan.
  Schakel de afzuigkap uit, wanner u hem Niet meer nodig heeft.
  Schakel de verlichting uit, wanner u die nicht meer nodig heeft.
• Reinig het filter regelmatig en verrang dezeijdig om de effectiviteit van het ventilatiesysteme te behouden en brandgevaar te voorkomen.
• Plaatsijdens het koken alsijd de deksels op uw pannen om stoom en condenswater te reduceren.

Wanneer in uw land een wettelijkke regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool, op het product zich of op de verpakking, erop dat het betreffende product Niet met het huisvuil afgevoerd mag worden. Inplaats waarvan dient het�n een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften weg te gooien beschermt u het milieu en de gezondheid van uw medemensen gegen negatieve consequenties. Informatie over recycling en het wegdoen van dit product ontvangt u van uw gemeente of van uwplaatselijke grondstoffen- en afvaldienst.

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland.

Importeur voor Groot-Brittanniè:
