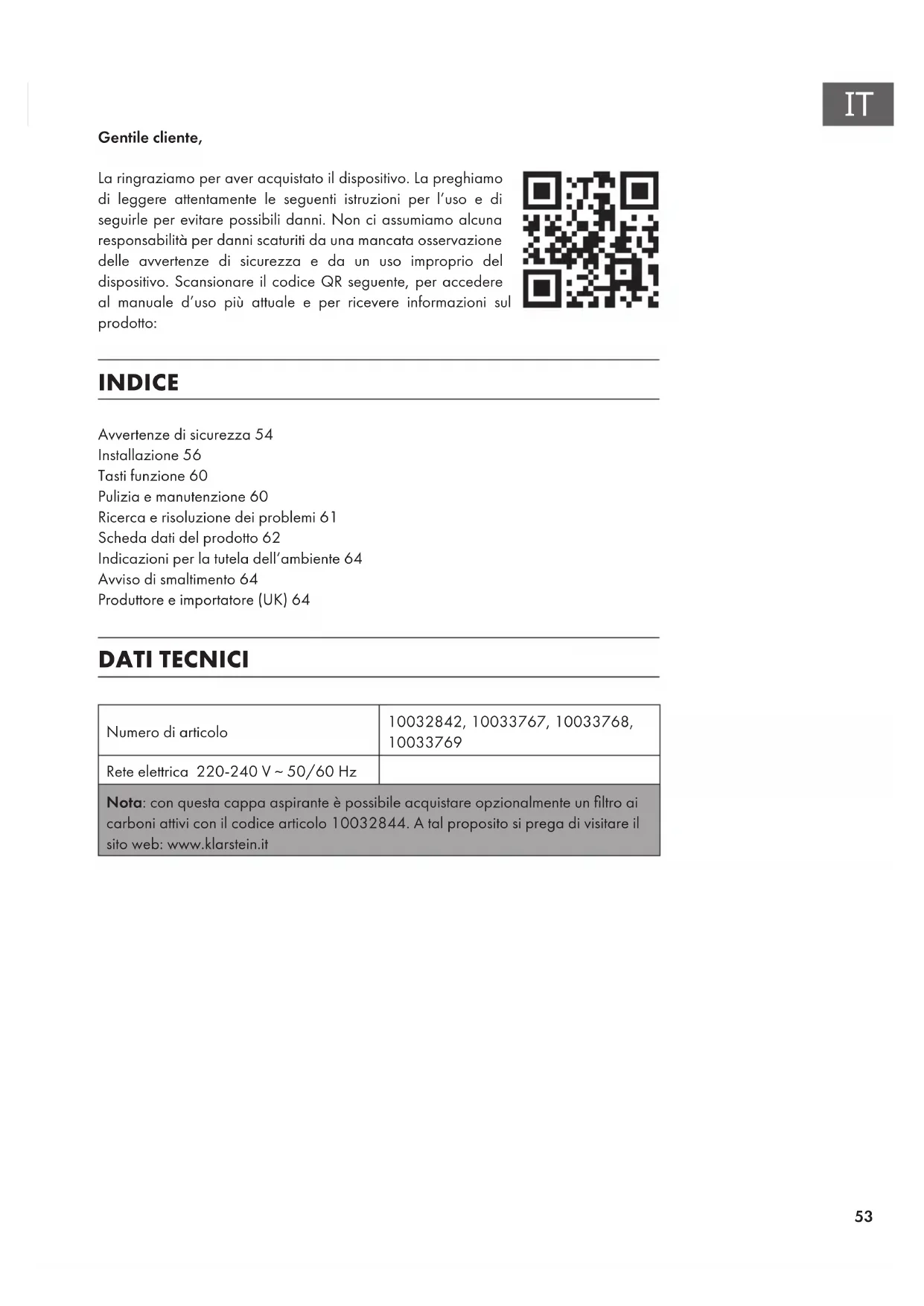

MANUALE UTENTE Laurel 60 Klarstein

La ringraziamo per aver acquistato il dispositorio. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo una responsabilità per anni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositorio. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto:

INDICE

Avvertenze di sicurezza 54

Installazione 56

Tasti funzione 60

Pulizia e manutenzione 60

Ricerca e risoluzione dei problemi 61

Scheda dati del prodotto 62

Indicazioni per la tutela dell'ambiente 64

Avviso di smaltimento 64

Numero di articolo	10032842, 10033767, 10033768, 10033769
Rete elettrica 220-240 V ~ 50/60 Hz
Nota: con esta cappa aspirante è possibile acquistare opzionalmente unhetto ai carboni attivi con il codice articolo 10032844. A tal proposito si prega di visitare il situ web: www.klarstein.it

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un technician qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina agli responsabilità per anni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensi domestico e in ambienti simili.
• Pulire regolarmente la cappa aspirante e il filtrlo per un corretto funzionamento.
• Staccare la spina alla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicate nel manuale di istruzioni. Non utilizzato, fiamme vivare quello la cappa aspirante.
• Se la cappa aspirante non funzione correttamente, rivolgersi al produttore o ad un technician competente.
• Questo dispositivo più essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un technician qualificato.
• Se la cappa aspiranteiene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
  Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono divertare molto calde durante l'uso.

Note importanti per I'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (cchio non si applica per dispositivi che emettono solo aria nellaStanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

Note importanti circa la modalità di estrazione

AVVERTENZA

Pericolo di morte, pericolò di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico quando è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è suffi ciente.

Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es.stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano I'aria ambiente per la combustione ed espellono all'esterno i gas di scaricoattraverso unsistema di scarico (ad es.camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se I'reazione è insuffi ciente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un'areazione suffi ciente.
• La cassetta a muro per areazione o sfi ato da sola non garantisce un'areazione suffi ciente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impiano di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affli uire nella stanzaattraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per areazione o sfi ato o con altre misure tecniche. In agli caso rivolgersi ad un esperto di impianti di areazione il quale forniràindicazioni sulle misure da intraprenderere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile alla limiti.

Informazioni importanti per smontare il disposizio

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il dispositorio, in modo da evitare lesioni.

INSTALLAZIONE

Preparazione

Se si dispone di uno scarico verso l'esterno, è possibile installare la cappa come indicato nell'immagine a destra. Il canale di scarico deve avere un diametro minimo di 150 mm ed essere composto da smalto, allumino o da un tubo flessibile e termoresistente.

• Specnere il dispositivo e staccare la spina prima dell'installazione.
• La cappa aspirante deve essere montata a un'altezza di 65-75 cm dal piano cottura.

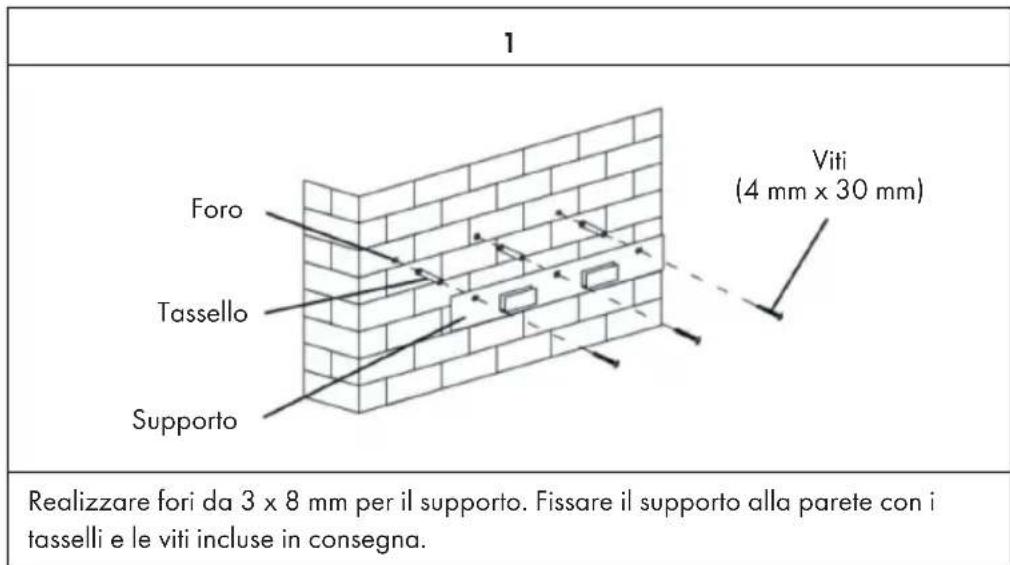

Installazione per scarico dell'aria all'aperto

Avvertenza: rispetto le avvertenze di sicurezza relative all'utilizzo del dispositivo, in caso l'aria venga convogliata all'esterno. Se la cappa aspirante funziona insieme a un dispositivo non alimentato a elettricità, la depressione nel locale non deve superare i 4 Pa (4 x 10-5 Bar).

2

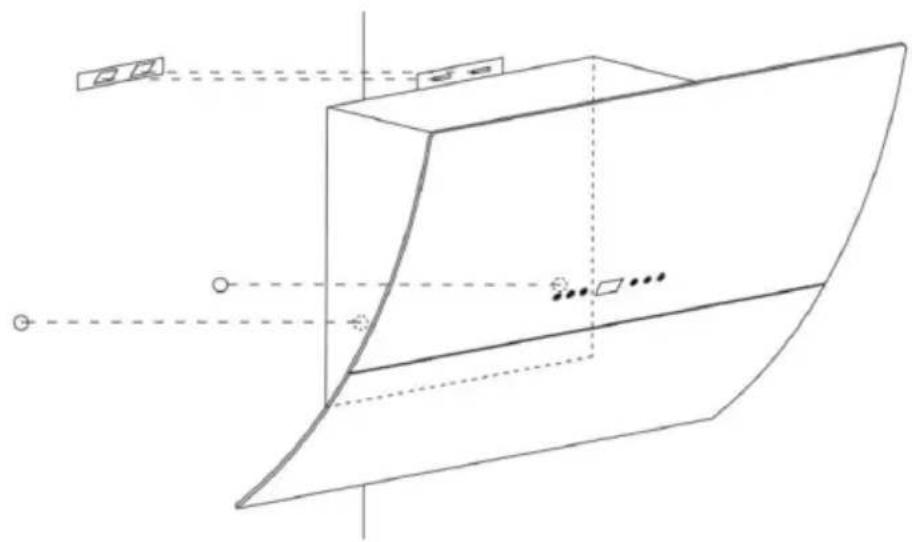

Per modelli inclinati è necessario realizzare altri due fori (8 mm) prima del montaggio. Inserire tasselli e viti, prima di posizionare la cappa sulla parete.

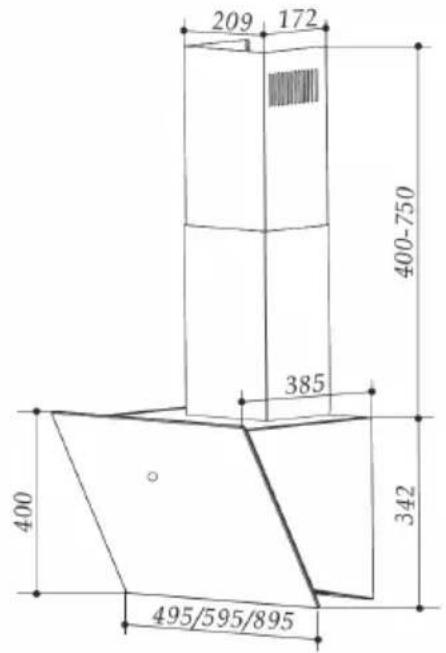

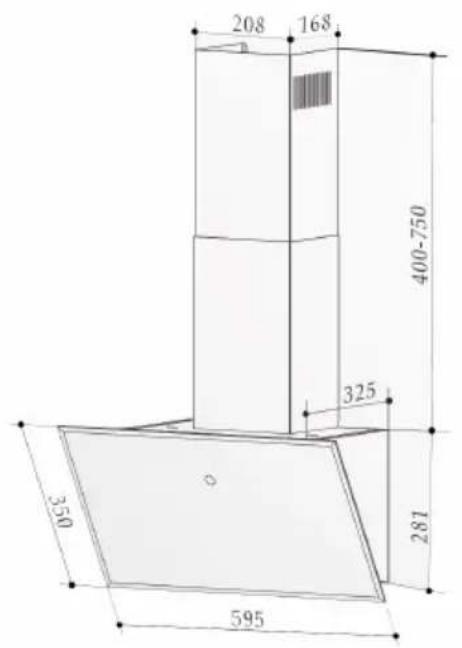

Dimensioni

10032842 & 10033767 10033768 & 10033769

3	4
Sollevare la cappa aspirante e agganciarla al supporto.	Fissare la valvola monodirezionale sull'uscita dell'aria della cappa aspirante. Fissare il tubo di scarico alla valvola monodirezionale.

Installazione della canna fumaria

Inserire la canna interna in quella esterna (canna inferiore) e regolare l'altezza secondo necessità. Misurare l'altezza e realizazare due fori da 2 x 8 mm, per fissare l'asta di supporto. Fissare l'asta di supporto con 2 viti.

Ci sono due modi per montare la canna interna (v. imagine):

1 Dop o aver realizzato 2 fori e aver fissato i ganci, appendere la canna interna ai due blocchi laterali (imagine 1).
2 Dopo aver realizazzo 2 fori e aver fissato i ganci, la canna interna viene fissata con 2 viti ai fori laterali (imagine 2)

Installazione con scarico dell'aria interno

Se non si dispone di uno scarico dell'aria verso l'esterno, non è necessario un tubo di scarico. L'installazione corrisponde a quella con scarico verso l'esterno.

Montaggio del filtro ai carboni attivi

Notea: con esta cappa aspirante è possible acquistare opzionalmente un filtrà ai carboni attivi con il codice articolo 10032844. A tal proposito si prega di visitare il site web: www.klarstein.it

1	2
Con unattro ai carboni attivi è possibile eliminare odori spiacevoli in cappe aspiranti con scarico interno.	Per installare ilattro, è necessario prima di tutto rimuovere ilattro antigrasso. Premere sulla chiusura e rimuoverlo.
3
Posizionare ilattro ai carboni attivi sulla ventola e ruotare in senso orario. Ripetere la procedura sull'altro lato. Assicurarsi che ilattro si è fissato stabilmente, altrimenti potrebbsstaccarsi e presentare un pericol. Avvertenza: montando unattro ai carboni attivi, l'efficacia di aspirazione diminuisce leggermente.

TASTI FUNZIONE

	Display digitale: premere quello tasto per accendere e spegnere il dispositivo.
	Abbassare la potenza: premere quello tasto a dispositivo in funzione per abbassare la potenza di un livello.
	Aumentare la potenza: premere quello tasto a dispositivo in funzione per amentare la potenza di un livello.
	Timer di spegnimento: in modalità standby e a dispositivo in funzione, premere quello tasto per 3 secondi. Il display digitale lampeggia ed è possibile impostare un timer da 1 a 9 minuti. Premere nuovamente il tasto per salvare l'impostazione. Se il tasto non viene premuto per 10 secondi dopo l'impostazione, quella viene salvata automaticamente. Quando il motore è attivo e il timer è impostato, è possible regolare l'impostazione. Nel display viene molto lo conto alla rovescia. Anche a motore spento è possibile impostare un timer di spegnimento. Questo viene arrivato non appena il motore rientra in funzione.
	Tasto illuminazione: premere una volta per accendere la luce e un'altra volta per spegnerla.

Avvertenza: se il display è acceso e non viene premuto alcun dato per 2 minuti, si spegne nuovamente. Premere un dato a piacere per riaccenderlo.

PULIZIA E MANUTENZIONE

Pulizia mensile del filtro antigrasso

Pulire il filtrro ogni mese per evitare rischi d'incendio. Il filtrro accumula grasso, fumo e polvere, influenzando l'efficienza della cappa aspirante. Se il filtrro non viene pulito, si accumulano residui di grasso. Pulire il filtrro con acqua e un po'di detersivo per piatti e lasciarlo asciugare all'aria.

Sostituzione annuale del filtro ai carboni attivi

Se il dispositorio viene utilizzato in funzione di ricircolo dell'aria (non scaricata all'aperto), il filtrato ai carboni attivi deve essere sostituito almeno una volta all'anno, in base alla frequenza di utilizzo della cappa aspirante.

Sostituzione della lampadina

1. Specnere il dispositorio e staccare la spina.
2. Svitare le 2 viti della copertura della lampada e rimuoverla.
3. Svitare la lampadina e sostuirla con una dello stesso tipo.

RICERCA E RISOLUZIONE DEI PROBLEMI

Problema Causa possibile	Soluzione
La luce si accende ma la ventola non si aziona.	La ventilà è rottà. Specnere	il dispositivo e farlo riparare da un centro assistenza specializzato.
	La ventilà è danneggiata.
La luce e la ventola non funzionano.	La lampadina è bruciata.	sòstituire la lampadina.
	Non è stata inserita la spina nella presa.	Inserire la spina nella presa.
Forti vibrazioni. La ventola è rottà.	rotta. Specnere il dispositivo	e farlo riparare da un centro assistenza specializzato.
	La ventilà non è installata correttamente.
	Il dispositivo non è installato correttamente alla parete.	Rimuovere il dispositivo e assicurarsi che la staffa di montaggio sia fissata correttamente.
La potenza aspirante è ridotta.	Troppa distance tra la cappa e il fornello.	Installare la cappa in modo tale che la distance tra il fornello e la cappa sia compresa tra i 65 e i 75 cm.

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10032842, 10033767, 10033768, 10033769
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	29,36 kWh/Anno
Classe di efficienza energetica B
Efficienza fluidodinamica FDE	hood	14,08
Classe di efficienza fluidodinamica D
Efficienza luminosa LE	hood	49,4 Lux/W
Classe di efficienza luminosa A
Grado di separazione del grasso	GFBood	69,04	%
Classe relativa al grado di separazione del grasso		D
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		191,07 / 347,74	m³/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		-	m³/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		54 / 64	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	Po	0	W
Potenza assorbita a dispositivo in standby	Ps	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10032842, 10033767, 10033768, 10033769
Definizione Simbolo Valore Unita
Consumo energetico annuale AEC	hood	29,36 kWh/Anno
Fattore di incremento nel tempo f 1,49
Efficienza fluidodinamica FDE	hood	14,08
Indice di efficienza energetica EEl	hood	66,18
Volume del flusso d'aria misurato nel punto di massima efficenza	QBEP	184,55 m³/h
Pressione dell'aria misurata nel punto di massima efficenza	PBEP	136,93 Pa
Flusso d'aria massimo Q	max	347,74	m³/h
Potenza elettrica in entrata misurata nel punto di massima efficenza	WBEP	49,86	W
Potenza nominale del systemà di illuminazione	WL	3	W
Intensità luminosa media delsystemà di illuminazione sul piano cottura	Emiddle	148,2	Lux
Potenza assorbita misurata adispositivo in standby	Po	-	W
Potenza assorbita misurata adispositivo spento	Ps	0	W
Livello di rumorosità	LWA	64	dB
Informazioni di lavoro	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germania

INDICAZIONI PER LA TUTELA DELL'AMBIENTE

• Mentre si cucina, assicurare un sufficiente flusso d'aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Utilizzato la modalità di funzionamento intenso solo se necessario. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grande quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è più diffuso nella cucina, sarebbe necessario lasciare in funzione più a lungo la cappa aspirante.
• Specnere la cappa quando non è più necessaria.
• Specnere la luce quando non è più necessaria.
• Pulire il filtro a intervalli regolari e sostuirlo secondo necessità, in modo da incrementare l'efficacia delsystema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, quello significolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili consequences negative. Informazioni riguardanti il ricicchio e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.
