90BS2 - Cappa Klarstein - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	Klarstein
Modello	90BS2
Larghezza	90 cm
Profondità	50 cm
Altezza (min-max)	60 – 110 cm
Peso netto	15 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza di estrazione max	650 m³/h
Livello sonoro max	65 dB
Numero di velocità	3
Tipo di comando	Pulsanti
Illuminazione	2 LED integrate
Filtro antigrasso	Alluminio lavabile in lavastoviglie
Filtro al carbone (opzionale)	Sì, ricaricabile
Diametro uscita aria	150 mm
Classe energetica	B
Funzionamento in aspirazione	Sì
Funzionamento in ricircolo	Sì (con filtro al carbone)
Manutenzione filtri	Pulire i filtri antigrasso ogni mese
Garanzia	2 anni

Domande frequenti - 90BS2 Klarstein

Qual è la larghezza della cappa Klarstein 90BS2?

La cappa ha una larghezza di 90 cm, adatta a cucine standard.

Come pulire il filtro antigrasso?

Il filtro antigrasso in alluminio può essere pulito in lavastoviglie o a mano con acqua calda e detersivo. Si consiglia di pulirlo ogni mese.

È necessario un filtro al carbone per il ricircolo?

Sì, per l'uso in modalità ricircolo (senza scarico esterno), è necessario un filtro al carbone attivo. Si fissa sul motore e si sostituisce ogni 3-6 mesi.

Qual è il livello sonoro massimo?

Il livello sonoro massimo è di 65 dB, che corrisponde a una conversazione normale.

Come regolare la velocità di aspirazione?

La cappa dispone di 3 velocità regolabili tramite pulsanti sul pannello anteriore.

Si può installare questa cappa sopra un piano cottura a gas?

Sì, a condizione di rispettare una distanza minima di 65 cm tra la cappa e la superficie di cottura.

L'illuminazione LED è sostituibile?

I LED sono integrati e devono essere sostituiti da un professionista in caso di guasto.

Quale diametro del condotto di scarico utilizzare?

Il diametro di uscita dell'aria è di 150 mm. Utilizzare un condotto rigido o flessibile dello stesso diametro per uno scarico ottimale.

La cappa Klarstein 90BS2 è facile da installare?

L'installazione è accessibile a un fai-da-te esperto: fissaggio a parete, collegamento elettrico e condotto di scarico. Si consiglia di seguire il manuale.

Cosa fare se la cappa non si accende?

Controllare prima l'alimentazione elettrica (fusibile, presa). Se il problema persiste, contattare il servizio clienti Klarstein.

MANUALE UTENTE 90BS2 Klarstein

La ringraziamo per aver acquistato il nostro prodotto Klarstein. La preghiamo di leggere attentamente le seguenti istruzioni d'installazione e utilizzo e di seguirle con attenzione per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni derivati da una mancata osservazione delle avvertenze per la sicurezza e da un uso improprio del prodotto.

Indice

Dati tecnici 12

Avvertenze di sicurezza 12

Descrizione del dispositivo 13

Avvertenze per l'installazione 13

Avvertenze d'uso 13

Istruzioni per il montaggio 14

Pulizia e manutenzione 15

Ricerca e soluzione dei problemi 15

Smaltimento e dichiarazione di conformità 16

Dati Tecnici

Numero articolo 100	04851, 10004852, 10004853, 10004854, 10004855, 10004856, 10006366, 10006367, 10029698, 10029699
Alimentazione 220-240 V ~ 50-60 Hz
Potenza 170 W (Motore) / 4 x 20 W (Lampadine)
Flusso d'aria 760 m	3 /h

Avvertenze di sicurezza

• Leggere attentamente tutte le istruzioni riportate nel presente libretto e conservarlo per ogni ulteriore consultazione.
• Questo dispositivo è stato progettato per un uso domestico e non deve essere in nessun caso messo in funzione in ambiti commerciali.
• A fine uso, assicurarsi che l'interruttore sia posizionato su OFF. Prestare particolare attenzione affinché l'olio o il grasso commestibile non prendano fuoco durante la cottura. Questo vale particolarmente per le cotture su dispositivi a gas.
• Se la cappa aspirante e altri dispostivi che bruciano gas o altri combustibili sono in funzione contemporaneamente, assicurarsi che nel locale ci sia un'opportuna ventilazione. Non cuocere cibi alla fiamma sotto la cappa aspirante.
• Le norme riguardanti lo scarico dell'aria devono essere rispettate.
• Questo dispositivo è destinato ad essere usato solo da persone adulte. Bambini e persone che necessitano di assistenza non devono usare il dispositivo. Assicurarsi che i bambini non giochi con il dispositivo.
• Assicurarsi che si disponga di una tensione conforme alla tensione nominale riportata sull'etichetta del dispositivo. In caso contrario, non accendere il dispositivo.
• Assicurarsi che le i cavi non entrino in contatto con parti mobili e che non vengano calpestati.

Descrizione del dispositivo

1 Filtro antigrasso in alluminio

2 Filtro a carbone attivo

3 Cappa di aspirazione

4 Camino

5 Estensione del camino

6 Uscita riciclo dell'aria

7 Pulsanti dei comandi

Avvertenze per l'installazione

• Il dispositivo deve essere installato da personale qualificato. È pericoloso modificare ogni singola componente del dispositivo. In caso di errori nel montaggio, ogni responsabilità del produttore decade.
• Assicurarsi che il luogo di installazione del dispositivo disponga di una buona e permanente aereazione. Nel caso in cui il dispositivo venga collegato a un canale di scarico dell'aria, assicurarsi che ci sia un'entrata dell'aria costante.
• Il tubo di evacuazione non deve essere collegato a una canna fumaria di una stufa o di un impianto termico a gas.
• La distanza tra il piano di cottura e il bordo inferiore della cappa aspirante deve essere almeno di 75 cm.
• Utilizzare esclusivamente prese di corrente con messa a terra.
• Controllare che la tensione a diposizione corrisponda alla tensione nominale riportata sull'etichetta del dispositivo. In caso si utilizzi la cappa aspirante contemporaneamente ad altri dispositivi a gas o ad altri sistemi di combustione, assicurarsi che nel locale ci sia un'adeguata aereazione.
• Se il cavo di rete è danneggiato, farlo sostituire dalla casa di produzione, dal servizio assistenza o da personale qualificato, in modo da evitare ogni tipo di pericolo.
• Utilizzare le viti idonee per il fissare la cappa aspirante ad una parete che sia in grado di sostenerne il peso.
• In caso si debbano sostituire le lampadine alogene, assicurarsi che non superino i 12 V /20 W.

Istruzioni d'uso

Controllo della velocità

Questo dispositivo, in base al modello, dispone di 2 o 3 sistemi per l'impostazione meccanica della velocità. Utilizzare il livello basso o il livello medio per le cotture a fuoco lento o per le cotture a basse temperature. Impostare il livello alto per le fritture o per le cotture a fuoco vivace e ad alte temperature.

Istruzioni per il montaggio

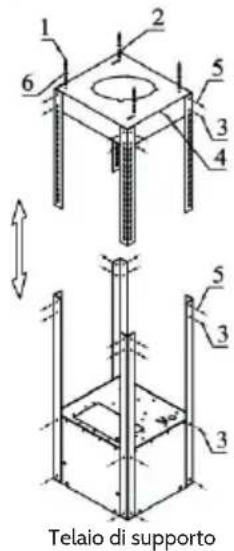

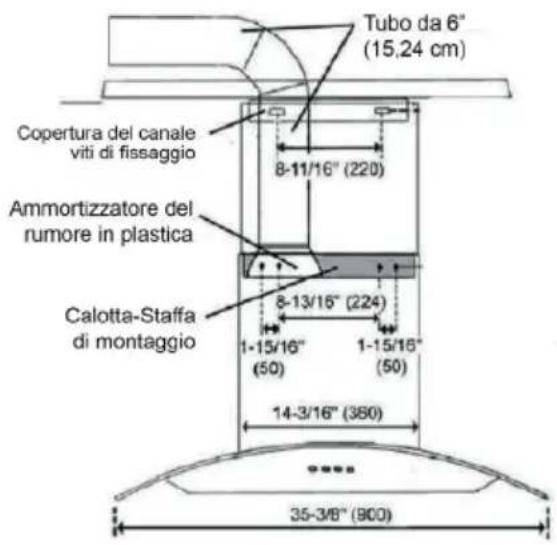

Fissaggio sospeso

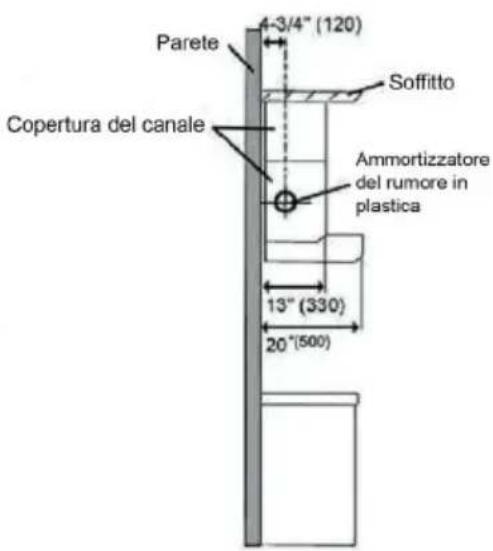

Fissaggio a Parete

Funzionamento a sfiato dell'aria e funzionamento a riciclo dell'aria

In base alle esigenze, il dispositivo può funzionare sia a sfiato dell'aria sia a riciclo dell'aria.

• Funzionamento a sfiato: richiede un sistema di tubi collettori resistenti al calore e dal diametro di 150 mm che permettono la fuoriuscita dell'aria dall'apposito scarico. Con il funzionamento a sfiato deve essere installato solo il filtro antigrasso.
• Funzionamento a riciclo: con questo sistema l'aria aspirata viene depurata dal filtro antigrasso e dal filtro a carbone attivo. Alla fine, l'aria depurata viene nuovamente immessa in cucina. Per il funzionamento a riciclo devono essere installati sia il filtro antigrasso sia il filtro a carbone attivo.

Pulizia e manutenzione

• Spegnere il dispositivo e disinserire la spina dalla presa di corrente. Pulire abitualmente il filtro antigrasso (almeno una volta al mese); i depositi di grasso incrostato sono rischio di incendio.
• Le pulizie effettuate non seguendo le indicazioni, costituiscono un rischio di incendio.
  • Non cercare mai di riparare il dispositivo da soli, ma rivolgersi a personale qualificato.
• Per ragioni di sicurezza le sostituzioni devono essere effettuate solo con componenti originali.
• Spegnere sempre il dispositivo e disinserire la spina dalla presa di corrente prima di ogni pulizia delle superfici esterne. Lavare le superfici esterne con una spugna insaponata. Non utilizzare mai detergenti abrasivi, pagliette o solventi per la pulizia delle superfici esterne, in modo da evitare danni irreparabili.
• Il filtro antigrasso può essere lavato in lavastoviglie. In alternativa lasciare il filtro in ammollo in una soluzione detergente per un'ora e successivamente sciacquarlo con acqua pulita. Asciugarlo completamente prima di applicarlo nuovamente.

Attenzione: perché il dispositivo funzioni correttamente ed efficacemente, è assolutamente necessario eseguire una manutenzione regolare. Il filtro intasato limita il flusso dell'aria e provoca un surriscaldamento del motore. Depositi di grasso incrostato rappresentano rischio di incendio. In caso si debbano cambiare le lampadine, sostituirle con lampadine che non superino i 12 V/20 W.

Ricerca e risoluzione dei problemi

Problema Possibili cause Soluzione
Il dispositivo non funziona.	Non c'è corrente. Verificare che	a spina sia inserita.
		Verificare che l'interruttore principale sia acceso.
Flusso d'aria insufficiente.	Filtro antigrasso intasato. Pulire il filtro e applicarlo nuovamente.
	Filtro a carbone attivo intasato. Sostituire il filtro a carbone attivo con uno nuovo.
Assenza di flusso d'aria	Valvola a farfalla bloccata. Contattare un tecnico specializzato.
Il motore si spegne dopo pochi minuti.	Il sistema anti surriscaldamen-to è attivato.	La cappa è stata montata troppo vicino al piano di cottura.
		La cucina non è ben areata.
		Contattare un tecnico specializzato.
Odori di cibo persistenti.	Il filtro a carbone attivo non è installato.	Con il funzionamento a riciclo dell'aria, il filtro a carbone attivo deve essere installato.

Indicazioni per lo smaltimento

Se sul prodotto è presente la figura a sinistra (il cassonetto mobile sbarrato), si applica la direttiva europea 2002/96/CE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti sulla raccolta separata di dispositivi elettrici e elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a diminuire il consumo di materie prime.

Dichiarazione di conformità

Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Questo prodotto è conforme alle seguenti direttive europee:

2004/108/CE (EMC)

2011/65/UE (RoHS)

2006/95/CE (LVD)
