Nemesis T60 - Pompe Waldbeck - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe submersible pour bassin, fontaine ou filtre d'aquarium
Marque	Waldbeck
Modèle	Nemesis T60
Alimentation	220 V ~ 50 Hz
Puissance	60 W
Hauteur de refoulement maximale	3 m
Débit maximal	4 500 L/h
Type de moteur	Moteur électrique submersible (rotor)
Filtration	Panier filtré avant et éponge
Matériaux	Plastique, caoutchouc (joints toriques), céramique (arbre)
Ventouses	4 ventouses de fixation
Température d'eau max.	50°C
Utilisation	Eau douce uniquement, ne pas faire fonctionner à sec
Entretien du filtre	Nettoyage mensuel du boîtier et de l'éponge
Nettoyage du rotor	Démonter et nettoyer avec une brosse douce
Stockage hivernal	Retirer de l'eau, stocker dans un récipient d'eau à l'abri du gel
Sécurité	Ne pas ouvrir le boîtier moteur – risque d'électrocution
Pièces détachées disponibles	Filtre avant, joint torique, rotor, ventouses, embouts de sortie
Conformité	Directives CE : 2014/30/UE (CEM), 2014/35/UE (LVD), 2011/65/UE (RoHS)
Recyclage	Directive 2012/19/UE (DEEE) – ne pas jeter aux ordures ménagères

FOIRE AUX QUESTIONS - Nemesis T60 Waldbeck

Comment installer la pompe Nemesis T60 dans un bassin ?

Placez la pompe légèrement au-dessus du fond pour éviter les sédiments. Fixez-la à l'aide des ventouses fournies. Attachez un câble de remorquage (corde en nylon) pour pouvoir la retirer facilement. Raccordez les tuyaux adaptés à l'aide des embouts de sortie. Assurez-vous qu'il n'y a pas de bulles d'air dans le circuit. Branchez la pompe sur secteur.

Comment raccorder les tuyaux à la pompe ?

Utilisez les embouts de sortie fournis (grand et petite pièce de sortie). Connectez les tuyaux de votre aquarium, bassin ou fontaine à l'embout adapté. Assurez-vous que les raccords sont étanches à l'aide des joints toriques.

La pompe fait du bruit, que faire ?

Vérifiez si le rotor est bloqué par des débris ou si l'arbre en céramique est endommagé. Nettoyez le rotor avec une brosse douce. Si la tige ou le récipient en céramique présente une usure prononcée, remplacez-la.

Le débit d'eau a diminué, quelles sont les causes possibles ?

Nettoyez le panier filtré et l'éponge. Vérifiez que la vanne de sortie est ouverte et non obstruée. Inspectez la turbine : si elle est endommagée, remplacez-la. Assurez-vous également que la tension d'alimentation est correcte (220 V ~ 50 Hz).

Comment stocker la pompe en hiver ?

Retirez la pompe de l'eau. Nettoyez-la soigneusement et vérifiez qu'elle n'est pas endommagée. Rangez-la dans un environnement à l'abri du gel, de préférence dans un récipient rempli d'eau pour éviter que les joints toriques ne se dessèchent.

Comment nettoyer la pompe et le filtre ?

Débranchez la pompe. Démontez le groupe de fontaine et le corps de pompe. Nettoyez la pompe et le filtre avec une brosse douce. Enlevez la saleté du rotor. Remontez le tout après séchage.

Puis-je ouvrir le boîtier moteur ?

Non, n'ouvrez jamais le boîtier du moteur. Il y a risque d'électrocution et de blessure. Toute réparation doit être effectuée par un professionnel qualifié.

Que se passe-t-il si la pompe tourne à sec ?

Ne faites jamais fonctionner la pompe à vide. Elle est conçue pour fonctionner immergée dans l'eau. La marche à sec peut endommager irrémédiablement le moteur.

À quoi sert le panier filtré ?

Le panier filtré protège la pompe contre la saleté, les sédiments et la poussière. Il empêche l'encrassement des pièces internes. Ne faites jamais fonctionner la pompe sans le panier filtré.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées telles que le filtre avant, les joints toriques, le rotor, les ventouses et les embouts de sortie sont disponibles auprès du fabricant Waldbeck ou de revendeurs agréés. Utilisez uniquement des pièces approuvées.

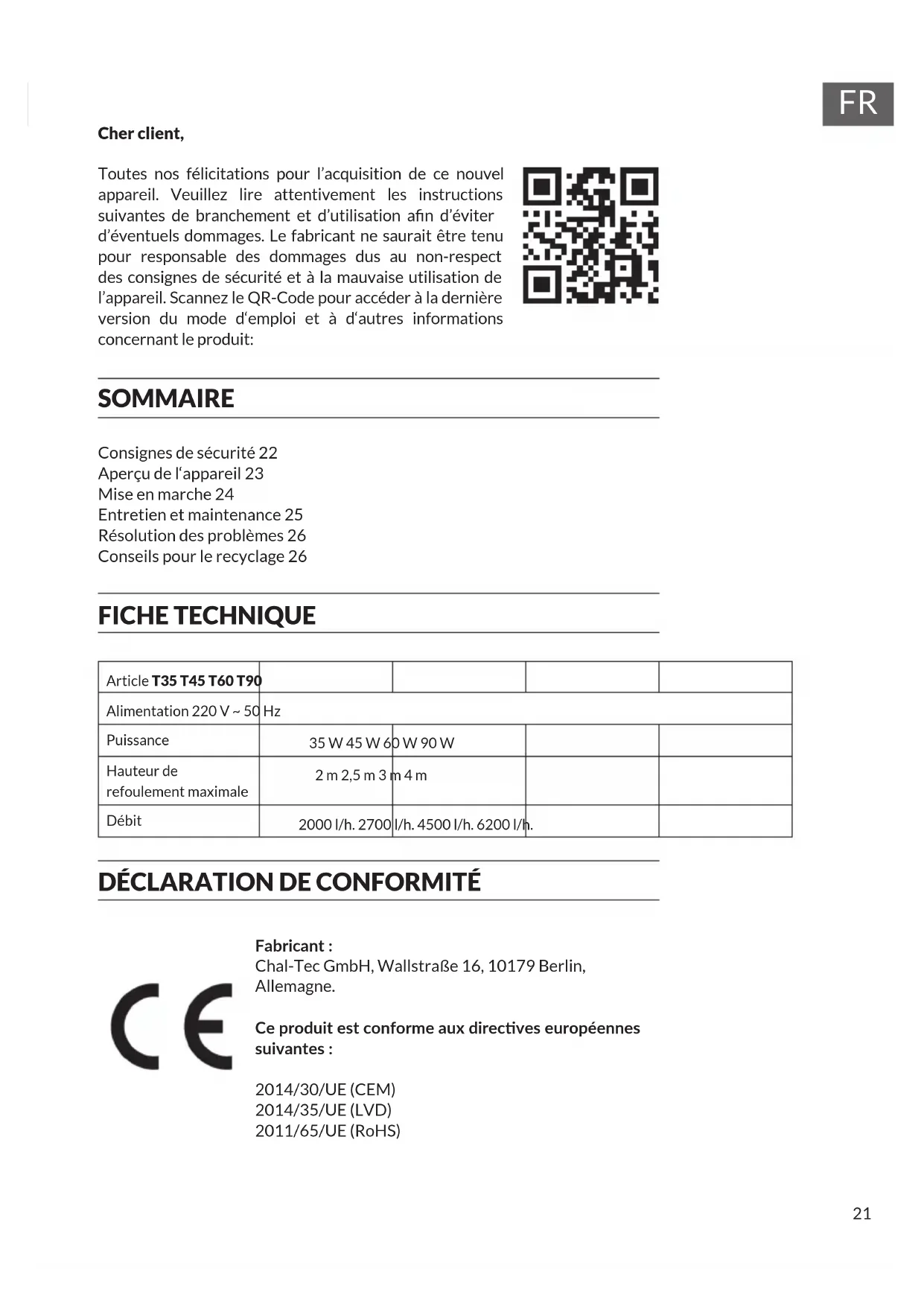

MODE D'EMPLOI Nemesis T60 Waldbeck

Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Veuillez tire attentivement les instructions suivantes de branchement et d'utilisation afin d'éviter d'eventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l' apparéil. Scannez le QR-Code pour acceder à la première version du mode d'emploi et à d'autres informations concernant le produit:

SOMMAIRE

Consignes de sécurité 22

Aperçu de l'appareil 23

Mise en marche 24

Entretien et maintenance 25

Résolution des problèmes 26

Conseils pour le recyclage 26

FICHE TECHNIQUE

Article T35 T45 T60 T90
Alimentation 220 V ~ 50 Hz
Puisance	35 W 45 W 60 W 90 W
Hauteur de refoulement maximale	2 m 2,5 m 3 m 4 m
Débit	2000 I/h. 2700 I/h. 4500 I/h. 6200 I/h.

Déclaration de CONFORMITE

Fabricant :

Ce produit est conforme aux directives européennes

suivantes :

2014/30/UE (CEM)

2014/35/UE (LVD)

2011/65/UE (RoHS)

CONSIGNES DE SECURITE

• Pour réduire les risques d'électrocution, ne retirezaucun des capots. L'appareil contient des pieces inaccessibles à l'utilisateur.
• La plaque d'identifi cation est située à l'arrière de l'appareil.
• Ne placez pas de recipients replis de liquide, tels que des vases ou des arrosoirs.
• Ne laissez pas tomber d'objets métalliques sur cet apparéil.
• Ne placez pas d'objets lourds sur cet apparéil.
• Utilisez uniquement des pieces et accessoires approuvés par le fabricant.
• Débranchez la fi che de la prise murale en cas de pluie, d'orage, ou si vous n'utilise pas l'appareil pendant une longue période. De cette façon, vous pouvez éviter les dommages.
• Faites réparer l'appareil par des professionnels qualifiés uniquement.
• Une réparation est nécessaire si le périphérique a été endommagé de chaque manière que ce soit, c'est-à-dire si des objets sont tombé dessus, s'il n'a pas fonctionné correctement ou s'il est tombé. N'essayez pas de réparer l'appareil vous-même. Ouvrir le couvercle vous expose à un risque de chic électrique ou d'autres blessures.
• Ne tirez pas sur le cordon, ne le pliez pas et ne placez pas d'objets lourds dessus.
• Ne touchez pas la fi che avec les mains mouillées.
• Ne placez pas de sources de fl ammes nues, par exemple des bougies allumées, sur l'appareil.
• Ne faites jamais fonctionner la pompe à vide.
• Ne connectez jamais l'appareil à l'alimentation de secteur. Il estçu pour un fonctionnement en courant continu uniquement.
• Utilise la pompe uniquement dans des bassins d'eau douce à des températures pouvant inférieures à 50°C .
• La pompe convient aux bassins de détention, aux cascades, aux fontaines ou aux fi Itres d'acquiarium.

MISE EN GARDE

Risque de blessure ! n'ouvre jamais le boîtier du moteur, il y a danger de mort.

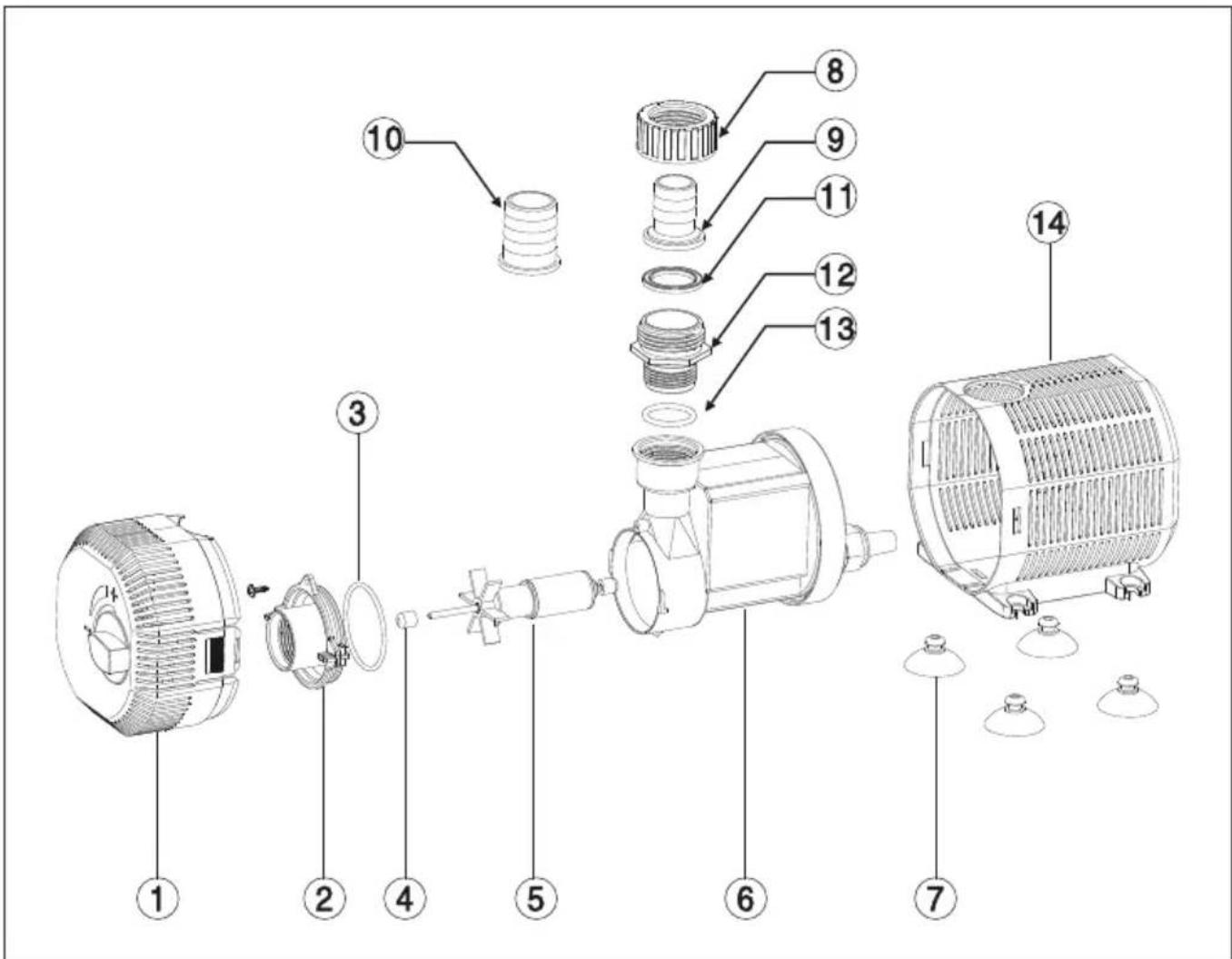

APERÇU DE L'APPAREIL

1	Filtre avant	8	Emboute de verrouillage
2	Couverture vis à oreilles	9	Grande)piece de sortie
3	Joint torque 1	10	Petite)piece de sortie
4	Support en caoutchouc	11	sceau
5	Rotor	12	Excellent connecteur
6	Moteur	13 Joint torque 2
7	Ventouse	14 Grand filtré

MISE EN MARCHE

Fixez d'abord une sorte de cable de remorquage (corde en nylon ou similaire) à la pompe, avec lequel vous pourrez le retarder de l'eau si nécessaire.
- Connectez les tuyaux appropriés de votre aquarium / bassin / fontaine, etc. à la pompe. Assurez-vous qu'il n'y a pas de bulles d'air dans le système de canalisation.
- Ne placez pas la pompé dans la saleté / les sédiments au fond de l'eau, mais légèrement au-dessus.
- Protégéz le cordon d'alimentation des dommages causés par les pris et / ou les arêtes vives lors de la pose.
- Connectez la pompe au secteur.

Remarque: Ne faites jamais fonctionner la pompe sans le panier filtré (1). Le filtré protège la pompe contre la saleté et l'encrassement duux sédiments, à la poussière et à la saleté. Ne pas utiliser la pompe à sec.

En hiver, retirez la pompe de l'eau et rangez-la dans un environnement à l'abri du gel, si possible dans un recipient rempli d'eau, afin d'éviter que le joint torique ne se dessèche. Nettoyez soigneusement la pompe et vérifie qu'elle n'est pas endommagée après le remontage.

ENTRETIEN ET MAINTENANCE

Informations importantes

• Nettoyez le boîtier du filtré et l'éponge du filtré une fois par mois et également lorsque la capacité de la pompe est réduite.
• Nettoyez la pompe en cas d'usage fréquent.
• Ne plongez jamais le cordon d'alimentation dans l'eau.

Nettoyage de la pompe

• Debranche le cordon d'alimentation.
• Demontez le groupe de fontaine.
• Demontez le corps de pompe.
• Nettoyez la pompe et le filtrre avec unerosse douce.
• Enlevez la saleté du rotor.

Stockage hivernal

Sortez la pompe de I'eau.
- Vérifiéz que la pompe n'est pas endommagée.
- Rangez la pompe dans un environnement à l'abri du gel, si possible dans un recipient rempli d'eau.

RÉSOLUTION DES PROBLEMES

Problème Cause possible	Solution
La pompe ne fonctionne pas.	Pas de courant. Branchez l'appareil sur la prise de courant.
	Surchauffe. Laissez l'apparei	refroidir.
	Rotor bloqué. Éliminez les blocages.
	Pas d'eau. Ajoutez de l'eau.
La pompe fait des bruits surprenants et forts.	Corps de filtré bloqué ou arbre endommagé.	Éliminez les blocages.
	La tige ou le récipient en céramique présente des signes d'usure prononcés.	Remplacez la tige ou le récipient.
Débit d'eau insuffisant Vanne	fermée ou bouchée Ouvrez / nettoyez la vanne
	Panier de filtration bouché / bloqué.	Nettoyez le panier filtre.
	Turbine endommagée. Remplacez la turbine.
	Tension insuffisante Banchez	I'appareil sur une tension adaptée.

CONSEILS POUR LE RECYCLAGE

Le pictogramme ci-contre apposse sur le produit signifie que la directive europeenne 2012/19/UE s'applique (poubelle à roues barrée d'une croix). Ces produits ne peuvent être jetés dans les poubelles domestiques courantes. Renseignez-vous concernant les règles appliquées pour la collecte d'appareils ELECTriques et électroniques. Conformez-vous aux réglementations locales et ne jetez pas vos ancients produits avec les ordures menagères. Le respect des règles de recyclage des derniers produits aide à la protection de l'environnement et de la santé de votre entourage contre les conséquences négatives possibles. Le recyclage des matérieliaux aide à réduire l'utilisation des matières premières.
