MANUALE UTENTE Nemesis T60 Waldbeck

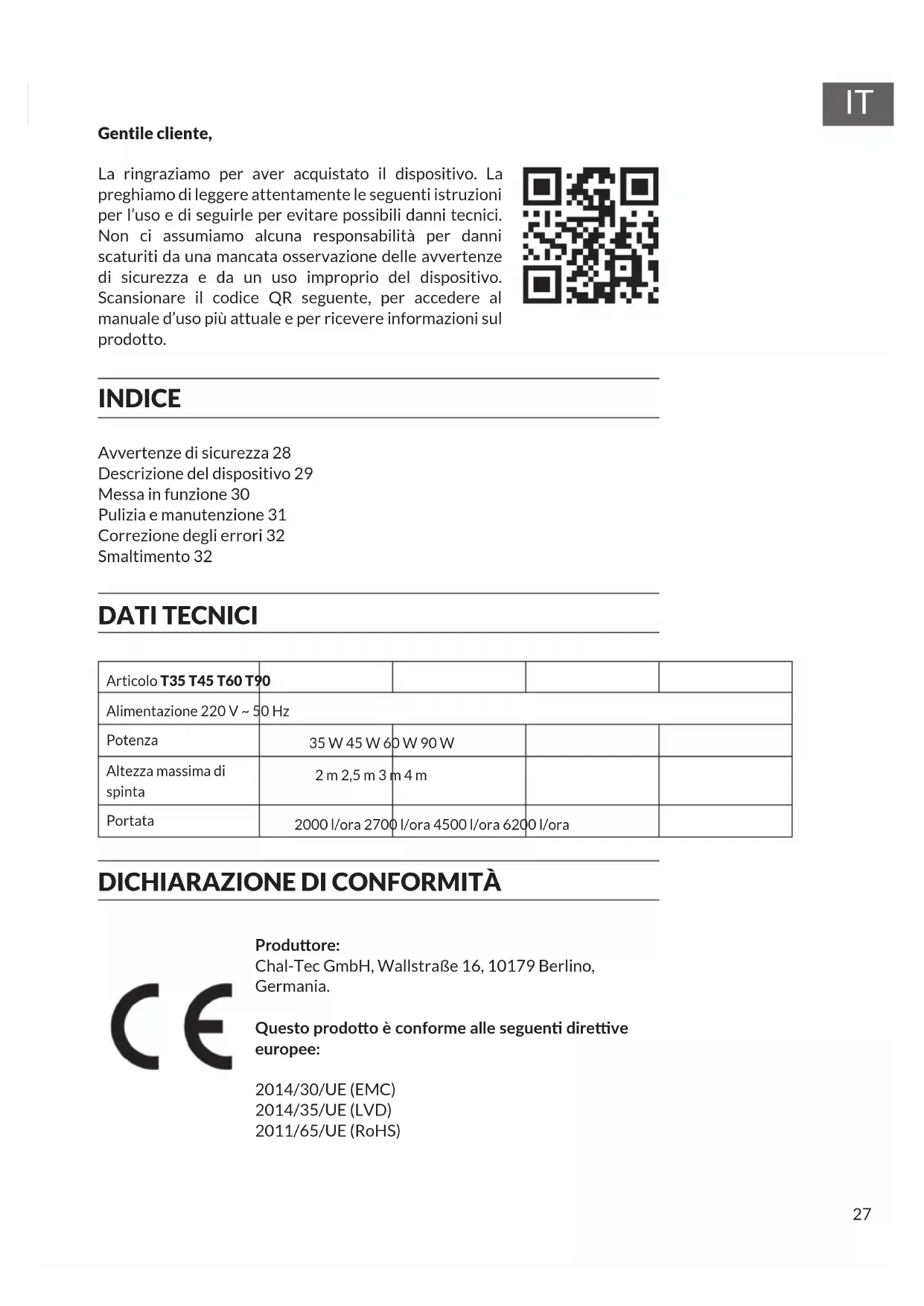

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo una responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Avvertenze di sicurezza 28

Descrizione del dispositivo 29

Messa in funzione 30

Pulizia e manutenzione 31

Correzione degli errorsi 32

Smaltimento 32

DATI TECHNICI

Articolo T35 T45 T60 T90
Alimentazione 220 V ~ 50 Hz
Potenza	35 W 45 W 60 W 90 W
Altezza massima di spinta	2 m 2,5 m 3 m 4 m
Portata	2000 l/ora 2700 l/ora 4500 l/ora 6200 l/ora

DICHIARAZIONE DI CONFORMITA

Produtlore:

Questo prodotto è conforme alle seguenti direttive europee:

2014/30/UE (EMC)

2014/35/UE (LVD)

2011/65/UE (RoHS)

AVVERTENZE DISICUREZZA

• Non rimuovere nessuna copertura per ridurre il rischio di folgorazioni. Il disposativo contiene componenti che non sono accessibili all'utente.
• La targhetto del dispositivo si trovava sul lato posteriore.
• Non pogiare contentitori pieni di liquidi, come vasi o brocche, sopra al disposativo.
• Non lasciar cadere oggetti metallici sopra al dispositivo.
  Non pogiare oggetti pesanti sopra al dispositivo.
• Utilizzare solo accessori e componenti strutturali ammessi dal produttore.
• Staccare la spina in caso di temporali, tempeste e se non siutilizza il dispositivo per tempi prolongati. In quello modo si evitano eventuali danni.
• Le riparazioni devono essere realizzate solo da tecnici qualiati.
• Una riparazione è necessaria se il disposativo è stato in quale modo danneggiato,cisione se vi sono caduti sopra oggetti,se non funziona correttamente o se è stato fatto cadere. Non cercare di riparare il disposativo autonomamente.L'apertura della copertura comporta il rischio di folgorazione e altre lesions.
• Non tirare il cavo, non piegarlo e non pogiarci sopra oggetti pesanti.
  Non toccare la spina con le mani bagnate.
  Non pogiare sul dispositivo fonti di fi amme libere, come ad es. candele accese.
  Non lasciare che la pompa funzioni a vuoto.
• Non collegare mai il disposativo con corrente alternata. Il disposativo è adatto solo all'utilizzo con corrente continua.
• Utilizzare la pompa solo in laghetti d'acqua dolce con temperature fi no massimo 50^ .
• La pompa è adatta per l'utilizzo con fi Itri per laghetti, ascate, fontane con zampilli, fi Itri per acquari.

AVVERTIMENTO

Pericolo di leSION! Non apriere mai l'alloggiamo del motore, altrimenti si corre il rischio di morte.

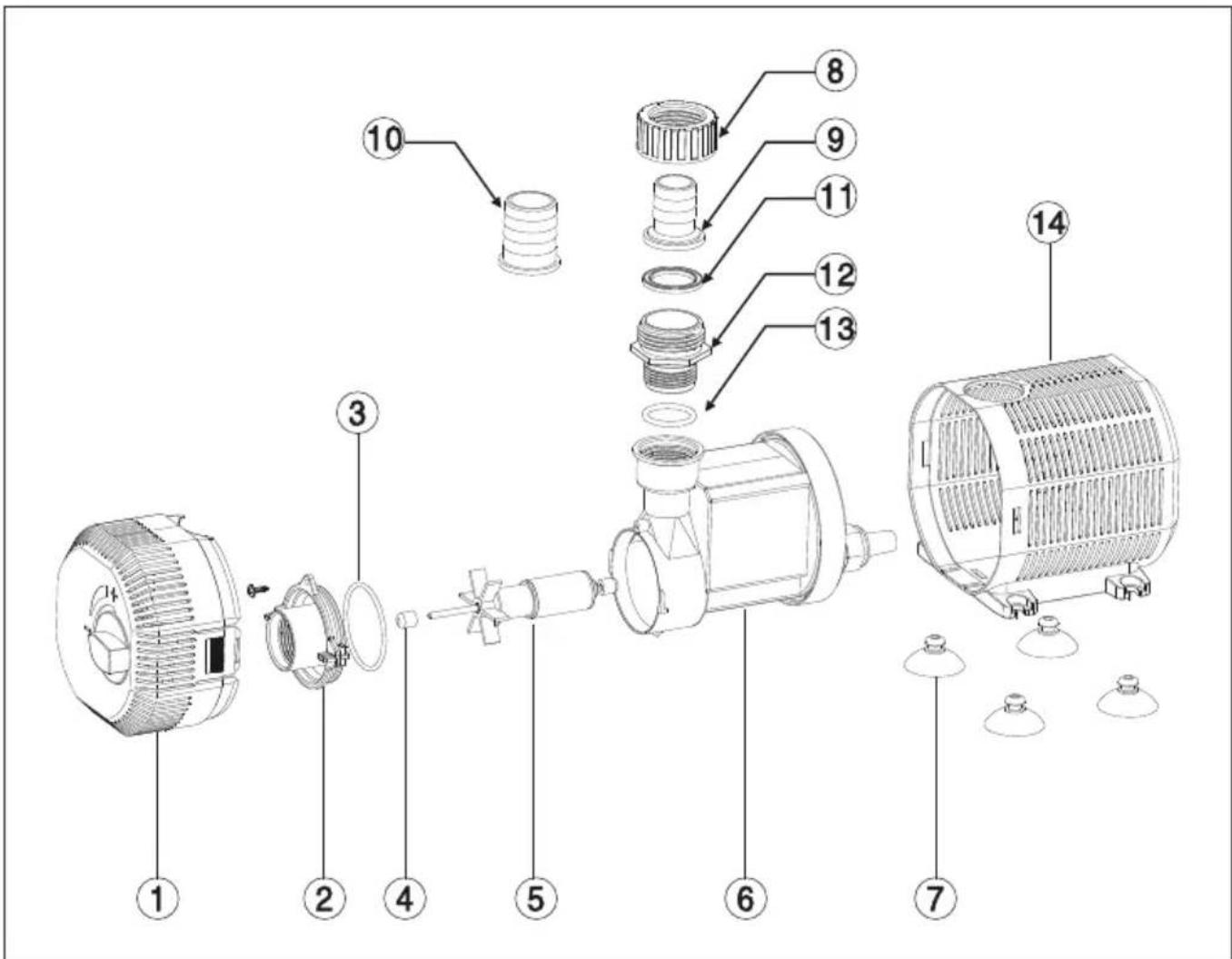

DESCRIZIONE DEL DISPOSITIVO

IT

1	Filtro anteriore	8	Chiusura estremità
2	Copertura viti ad alette	9	Componente di rilascio grande
3	O-Ring 1	10	Componente di rilascio piccolo
4	Cuscinetto in gomma	11	Guarnizione ad anello
5	Rotore	12	Connettore grande
6	Motore	13 O-Ring 2
7	Ventosa	14 Filtrgo grande

MESSA IN FUNZIONE

• Per prima casa, fissare alla pompa un cavo di traino (cavo di nylon o similari) per poterla tirare fuori dall'acqua, se necessario.
• Collegare i relativi tubi di acquario/laghetto/ fontana, ecc. alla pompa. Assicurarsi che non ci siano bolle d'aria nelsystema di tubi.
• Non posizionare la pompa nelle sporco/residui sul fondo dell'acqua, ma in posizione più elevata.
• Quando si posizione il cavo di alimentazione, proteggerlo da danni dovuti al piegamento e/o da bordi taglienti.
• Collegare la pompa alla presa elettrica.

Avvertenza: non utilizzato mai la pompa perché il cestello del filtrro (1). Il filtrro protegge la pompa da impurità e otturazioni dovute ai residui sul fondo, alla polvere e allo sporco. Non utilizzato la pompa a secco.

Togliere la pompa dall'acqua durante l'inverno e conservarla in un luogo privo di gelo, possibilmente in un contentatore pieno d'acqua, in modo da evitare che I'O-Ring si secchi. Pulire accuratamente la pompa e, dopo averla rimontata, controllare se presenta danni.

PULIZIA E MANUTENZIONE

Avvertenze importanti

• Pulire l'alloggiamo del filtro e la spugna filtrante una volta al mese eanche quando la capacité della pompa è ridotta.
• Pulire la pompa se usata frequently.
  Non immershere mai la spina di rete in acqua.

Pulizia della pompa

• Scollegare la spina di rete.
• Smontare il gruppo fontana.
• Smontare l'alloggiamento della pompa.
• Pulire la pompa e filtrare con una spazzola morbida.
• Rimuovere lo sporco dal rotore.

Conservazione in inverno

• Togliere la pompa dall'acqua.
• Controllare che la pompa non sia danneggiata.
• Conservare la pompa in un ambiente protetto dal gelo, possibilmente in un contentatore pieno d'acqua.

CORREZIONE DEGLIERORI

Problema Possibile Cause	Solutzioni
La pompa non funziona. Non	c'è corrente. Attaccare la spina.
	Surriscaldamento. Far raffreddare il disposativo.
	Rotore bloccato. Eliminare il blocco.
	Non c'è acqua. Aggiungere acqua.
La pompa emette rumori disturbanti/forti.	Alloggiamento del filtrlo bloccato o fustodanneggiato.	Eliminare il blocco.
	Fusto in ceramicia o attacco presentano grandi segnidi usura.	Sostituire fusto o attacco.
Spinta dell'accua insufficiente.	Valvola chiusa o otturata. Apreire/pulire la valvola.
	Cestello del filtrlo otturato/bloccato.	Pulire il cestello del filtrio.
	Girante danneggiato. Sostituire il girante.
	Tensione troppo Bassa. Collegare a una tensione adeguata.

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il cassetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili consequences negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.
