PAC125152 - Climatisation Emerio - Notice d'utilisation et mode d'emploi gratuit

Marque	Emerio
Modèle	PAC125152
Type de produit	Climatisation mobile monobloc
Capacité de refroidissement	9000 BTU/h
Puissance absorbée nominale (refroidissement)	950 W
Courant nominal	4,3 A
Tension nominale	220-240 V ~ 50 Hz
Fluide frigorigène	R290 (propane) - PRP 3
Débit d'air	300 m³/h
Classe d'efficacité énergétique	A
Puissance sonore (refroidissement)	64,3 dB(A)
Surface minimale de la pièce	7,9 m²
Distance de sécurité autour de l'appareil	30 cm
Fonctions	Auto, Rafraîchissement, Ventilation, Déshumidification, Sommeil, Minuterie (1-24h)
Télécommande	Oui (pile CR2025 incluse)
Type de filtre	Filtre à air lavable (toutes les 2 semaines)
Vidange	Manuelle (code erreur E4) ou par tuyau
Longueur du tuyau d'évacuation	Extensible (non spécifiée)

FOIRE AUX QUESTIONS - PAC125152 Emerio

Comment nettoyer le filtre à air ?

Éteignez et débranchez l'appareil. Retirez le filtre en tirant sur la languette. Lavez-le avec un détergent neutre dans de l'eau tiède (max 40 °C) et séchez-le à l'ombre avant de le réinstaller. Effectuez cette opération toutes les deux semaines.

Que faire si l'écran affiche le code E4 ?

Le code E4 indique que le bac de récupération d'eau est plein. Éteignez l'appareil, débranchez-le, et vidangez l'eau en retirant le bouchon situé à l'orifice de vidange. Vous pouvez également connecter un tuyau de vidange si nécessaire.

Quelle est la surface minimale requise pour utiliser cet appareil ?

L'appareil doit être installé dans une pièce d'au moins 7,9 m² de surface au sol, avec une distance de sécurité d'au moins 30 cm autour de l'unité.

Puis-je utiliser l'appareil en mode refroidissement quand il fait très chaud ?

Oui, mais le dispositif de protection peut arrêter l'appareil si la température ambiante dépasse 43 °C. Assurez-vous que les portes et fenêtres sont fermées pour optimiser le refroidissement.

Comment régler la minuterie ?

Pour une mise en marche automatique, appuyez sur le bouton minuteur lorsque l'appareil est éteint, puis réglez l'heure (1-24h) avec les touches ▲/∇. Pour un arrêt automatique, faites de même lorsque l'appareil fonctionne. Le témoin lumineux clignote puis reste allumé pour confirmer.

Que faire en cas de bruit anormal ?

Vérifiez que l'appareil est posé sur une surface plane et horizontale. Un léger bruit d'écoulement du réfrigérant est normal. Si le bruit persiste, contactez un technicien agréé.

L'appareil peut-il être utilisé dans une salle de bain ?

Non, l'appareil ne doit pas être utilisé à proximité d'une baignoire, douche, piscine ou laverie. Il est conçu uniquement pour une utilisation en intérieur sec.

Comment vidanger l'eau de condensation ?

L'appareil recycle normalement l'eau, mais si le code E4 s'affiche, vidangez manuellement : débranchez, retirez le bouchon de l'orifice de vidange, et laissez l'eau s'écouler dans un récipient adapté. Vous pouvez aussi connecter un tuyau de vidange.

Quel type de réfrigérant est utilisé ?

L'appareil utilise le R290 (propane), un réfrigérant inflammable avec un potentiel de réchauffement planétaire (PRP) de 3. Il est respectueux de l'environnement mais nécessite des précautions lors des réparations.

Comment transporter l'appareil en toute sécurité ?

Maintenez toujours l'appareil en position verticale pendant le transport pour éviter d'endommager le compresseur. Après un déplacement, laissez l'appareil reposer au moins 2 heures avant de le mettre en marche.

MODE D'EMPLOI PAC125152 Emerio

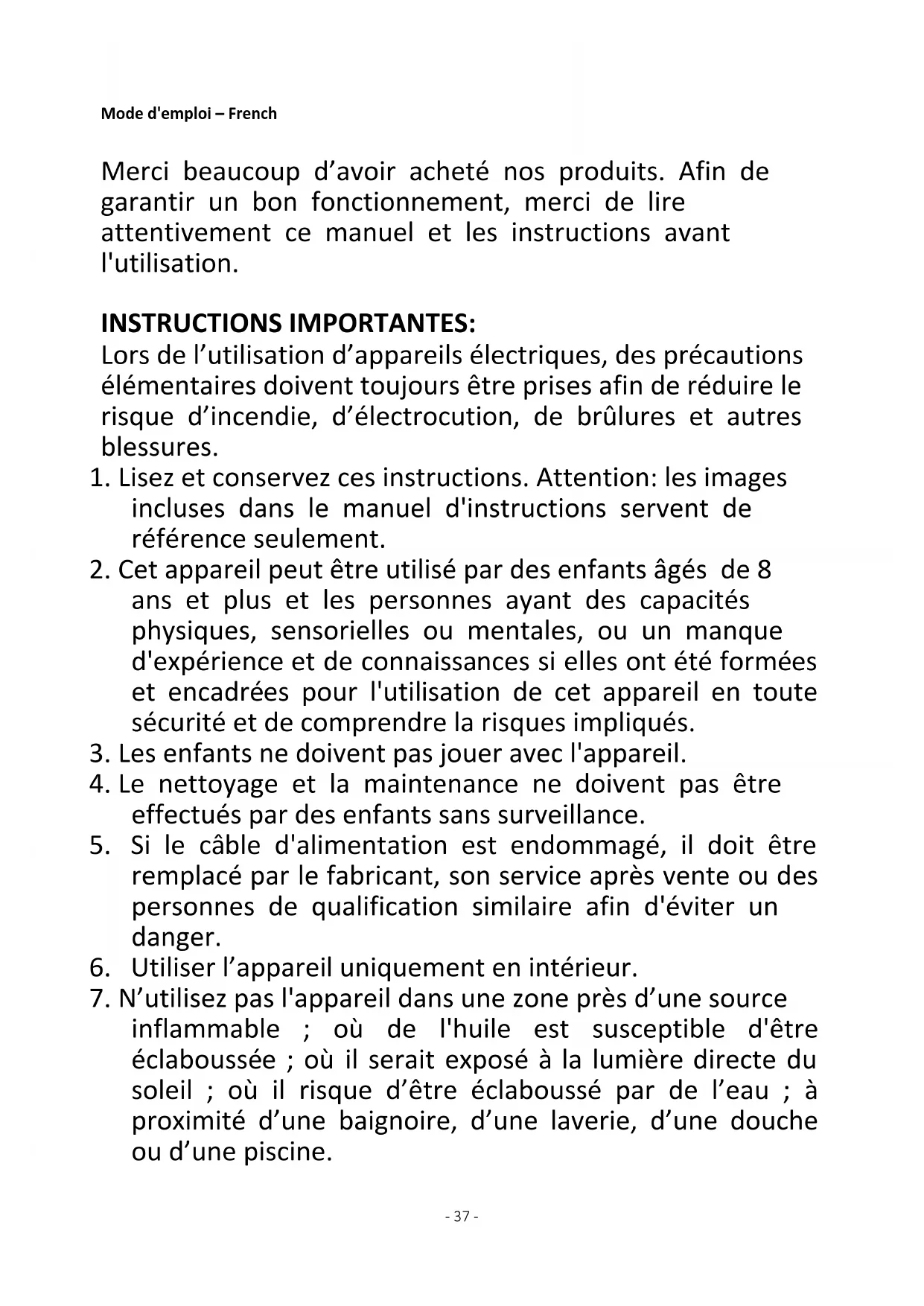

Merci beaucoup d'avoir acheté nos produits. Afin de garantir un bon fonctionnement, merci de dire attentivement ce manuel et les instructions avant l'utilisation.

INSTRUCTIONS IMPORTANTES:

Lors de l'utilisation d'appareils ELECTriques, des précautions élémentaires doivent toujours être prises afin de réduire le risque d'incendie, d'électrocution, de brûlures et autres blessures.

1. Lisez et conservez ces instructions. Attention: les images inclues dans le manuel d'instructions seront de reférence seulement.
2. Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes ayant des capacité physiques, sensorielles ou mentales, ou un manque d'expérience et de connaissances si elles ont été formées et encadrées pour l'utilisation de cet apparéil en toute sécurité et de comprendre la risques impliqués.
3. Les enfants ne doivent pas jouer avec l'appareil.
4. Le nettoyage et la maintenance ne doit pas etre effectués par des enfants sans surveillance.
5. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
6. Utiliser l'appareil uniquement en interieur.

7. N'utilisez pas l'appareil dans une zone pres d'une source inflammable ; où de l'huile est susceptible d'être éclaboussée ; où il serait exposé à la lumière directe du soleil ; où il risque d'être éclaboussé par de l'eau ; à proximé d'une baignoire, d'une laverie, d'une douche ou d'une piscine.

8. N'insérez jamais vos doigs ts ou des bâtons dans la sortie d'air. Prévenez particulièrement les enfants de ces dangers.

9. Gardez l'unité en position verticale pendant le transport et le stockage, car le compresseur doit rester droit.
10. Avant de nettoyer ou de déplacer l'appareil, éteignez et débranchez toujours le cable d'alimentation.
11. Pour éviter tout risque d'incendie, ne couvrez pas l'appareil.
12. Toutes les prises du climatiseur doivent être conformes aux exigences de sécurité électriques locales. Si nécessaire, veuilles vérifier la conformité de ces exigences.
13. L'appareil doit être installé conformément aux réglementations de cablage nationales.
14. Description du type et du calibre des fusibles : T, 250 V CA, 3,15 A.
15. Contactez un technicien autorisé pour la réparation ou l'entretien de cet apparéil.
16. Ne tirez pas, ne déformez pas, ne modifiez pas le cable d'alimentation et ne l'immergez pas dans l'eau. Tirer ou mal utiliser le cable d'alimentation peut endommager l'appareil et provoquer un choc électrique.
17. La conformité aux réglementations nationales en matière de gaz doit être observée.
18. L'entretien ne doit être effectué que selon les recommendations du fabricant de l'appareil. L'entretien et les réparations nécessitant l'assistance d'un autre personnel qualifié doivent être effectuels sous la supervision de la personne compétente pour l'utilisation de réfrigerants inflammables.
19. N'eteignez pas l'appareil en tirant sur le cable d'alimentation car cela pourrait provoquer un choc électrique ou un incendie en raison de la chaleur généree.

20. Débranche l'appareil si dessons étranges, une odeur ou de la fumée s'en échappent.

21. Branchez toujours l'appareil dans une prise de courant reliée à la terre.

22. En cas de dommage, veuilles eteindre l'interrupteur, debranchez le cable d'alimentation electrique et contactez un centre agree pour faire réparer l'appareil.
23. N'utilisez pas de moyens pour accélérer le processus de dégivrage ou pour nettoyer l'appareil, autres que ceux recommendés par le fabricant.
24. L'appareil doit être rangé dans une piece où il n'y a pas de sources d'inflammation à risque ( comme par exemple, une flamme neue, un apparéil à gaz en fonctionnement ou un apparéil de chauffage électrique en marche).
25. Ne percez pas et ne brûlez pas l'appareil.
26. Sachez que les réfrigerants peuvent ne pas émettre d'odeur.
27. Cet apparéil contient du gaz réfrigérant R290. R290 est un gaz réfrigérant conforme aux directives européennes sur l'environnement. . Ne perforez aucune partie du circuit du réfrigérant.
28. Si l'appareil est installé, utilise ou stocké dans une zone non ventilée, la piece doit être conçue de manière à prévenir l'accumulation de fuites de réfrigérant pouvant entraîner un risque d'incendie ou d'explosion du à l'inflammation du réfrigérant provoquée par des radiateurs électriques, des cusinières ou d'autres sources d'inflammation.
29. L'appareil doit être rangé de manière à éviter les pannes mécaniques.
30. Les personnes qui travaillent ou interviennent sur le circuit frigorifique doivent avoir la certification appropriée délivrée par un organisme accréité garantissant la compétence en matière de manipulation des frigorigènes conformément à une évaluation spécifique reconnaue par les associations du secteur.
31. Les réparations doivent être effectuées conformément aux recommandations de l'entreprise de fabrication. L'entretien et les réparations qui nécessitent l'assistance

d'un autre personnel qualifié doit être effectuels sous la supervision d'une personne experte dans l'utilisation de réfrigerants inflammables.

1. Concernant les instructions de réparation des apparciels contenant du R290, veuillez vous reporter aux paragraphs ci-dessous.
2. Laissez toujours l'appareil se reposer pendant au moins 2 heures après l'avoir déplaced d'un endroit à un autre.

Avertissement : Risque d'incendie / Matériaux enables.

Lisez le manuel d'instructions.

Manuel de l'opérateur; mode d'emploi.

Indications sur les réparations ; lisez le manuel

technique.

Avertissement : Maintenez les orifices de ventilation dégagés de tout obstacle.

Avertissement : L'appareil doit être rangé dans une zone bien ventilée où la taille de la piece correspond à celle spécifiée pour le fonctionnement.

La distance requise autour de l'appareil doit etre d'au moins 30 cm.

L'appareil doit être installé, utilisé et range dans une piece dont la surface au sol est supérieure à 7.9m^2

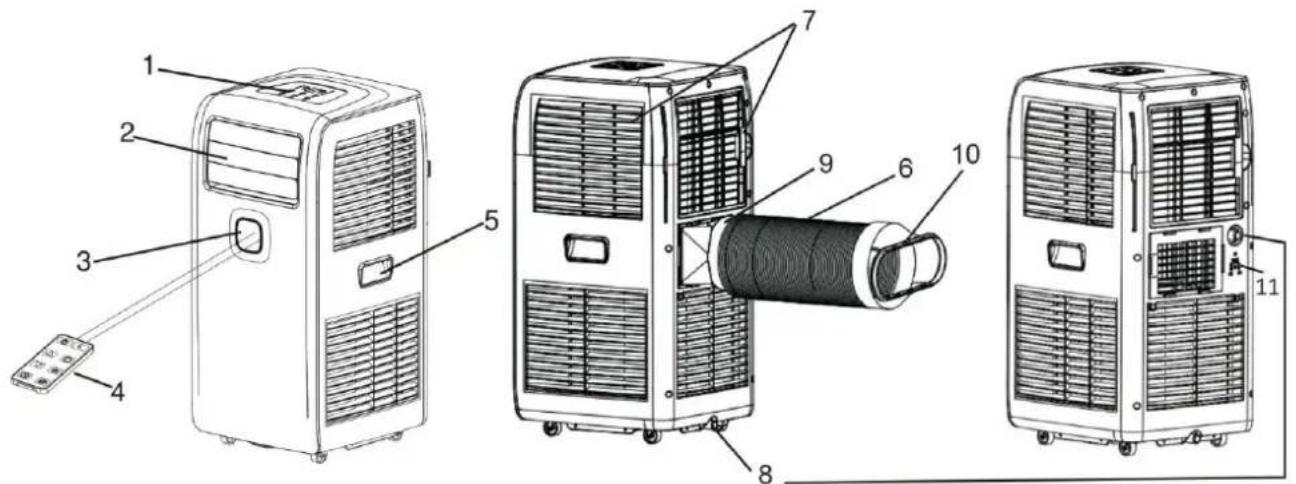

DESCRIPTION DES PIECES

1. Panneau de contrôle
   2.Sortie d'air et persiennes
2. Récepteur de signal
3. Telecommande
4. Poignée
5. Tuyau d'évacuation d'air
6. Entrée d'air et filtré à air
7. Orifice de vidange (muni d'un bouchon)
8. Connecteur du tuyau
9. Adaptateur de fenêtre
10. Trou pour prise universel (utilize pour stocker la prise)

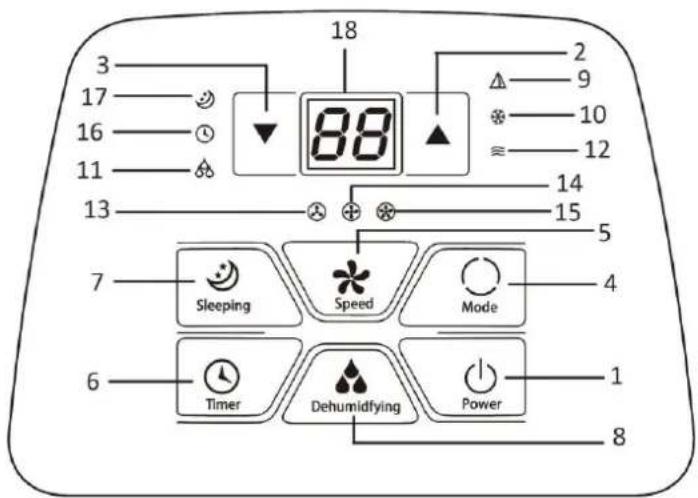

Panneau de contrôle

1. Bouton marche/arrêt
2. Bouton d'augmentation de la température / minuteur
3. Bouton de diminution de la température / minuteur
4. Bouton de mode
5. Bouton de vitesse du ventilateur
6. Bouton du minuteur
7. Bouton de sommeil
8. Bouton de déshumidification
9. Témoin lumineux du mode auto
10. Témoin lumineux du mode rafraîchissement
11. Témoin lumineux du mode de déshumidification
12. Témoin lumineux du mode ventilation
13. Témoin lumineux de faible vitesse
14. Témoin lumineux de la vitesse moyenne
15. Témoin lumineux du minuteur
16. Témoin lumineux de sommeil
17. Écran numérique

Télécommande

Cet apparéil est pourvu d'une télécommande. Une pile CR2025 est fournie dans la télécommande. Avant de commencer à utiliser la télécommande, enlevez la protection plastique de la pile. Si vous souhaitez changer la pile, veuillez vous reporter aux instructions situées à l'arrière de la télécommande. Avant toute période d'inutilisation prolongée, retirez la pile de la télécommande. Conservez les piles cellulaires hors de portée des enfants.

Les fonctions des boutons de la télécommande sont les mêmes que celles des boutons du panneau de contrôle.

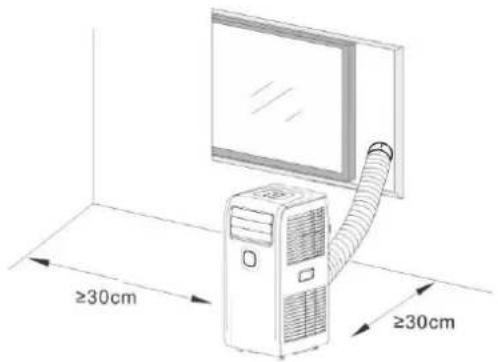

INSTALLATION

• L'unité doit être installée sur une surface plane où la sortie d'air ne serait pas bloquée. La distance requise autour de l'unité doit être d'au moins 30 cm.

• L'unité ne doit pas être installée dans une laverie.

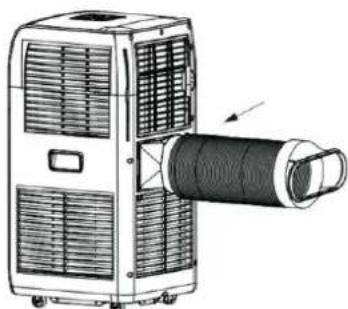

  Rallongez le tuyau d'évacuation en tirant sur les deux extrémités du tuyau.

• Vissez le tuyau d'évacuation dans le connecteur de tuyau.

• Vissez l'autre extrémité du tuyau d'air dans l'adaptateur de fenêtre.

• Insérez le connecteur de tuyau dans les fixations situées à l'arrière de l'appareil.

FONCTIONNEMENT

*Laissez toujours l'appareil se reposer pendant au moins 2 heures après l'avoir déplaced d'un endroit à un autre.

Avant l'utilisation, vérifie si le tuyau d'évacuation a été correctement monté. Branchez l'appareil. Ouvrez les persiennes avant d'allumer l'appareil.

1. Bouton marche/arret

Appuyez sur le bouton marche/arrêt pourmettre l'appareil en marche.L'écran affiche la temperature ambiente.The appliance will start to work.

Appuyez à nouveau sur le bouton, l'appareil s'éteindra.

2. Bouton d'augmentation de la température / minuteur et bouton de diminution de la température / minuteur

Appuyez sur les boutons « ▲ »/ « ∇ » pour régler la température ambiente souhaitée de 15 °C à 31 °C. Les boutons peuvent également être utilisés pour régler le minuteur durant le réglage. La valeur sera augmentée / diminuée de 1 (°C / heures) à chaque pression.

3. Bouton de vitesse du ventilateur

Appuyez sur le bouton de vitesse du ventilateur pour basculer la vitesse du ventilateur entre faible, moyenne et haute. Levoyant lumineux correspondant " 念 " /“ 念 /“ 念 ” s'allume.

4. Bouton mode

Appuyez sur le bouton mode pour désirer le mode de fonctionnement souhaité parmi AUTO, rafrachattement et ventilation. Levoyant lumineux correspondant s'allume lorsque le mode spécifique est sélectionné.

Mode Auto

En mode AUTO, le capteur de température interieure fonctionne automatique pour sélectionner le fonctionnement souhaité parmi rafrachissement ou ventilation : lorsque la température ambiente n'est pas inférieure à 24^ , l'appareil selectionne automatique le mode rafrachissement, et lorsque la température ambiente est inférieure à 24^ , l'unité selectionne automatique le mode ventilation.

Mode rafrathissement

Le comprésse se met en marche lorsque la température est supérieure à la température de consigne. Lorsque la température ambiente est inférieure à la température de consigne, le comprésse s'arrête et le ventilateur fonctionne à la vitesse définie initialement.

Remarque : Lorsque le compresseur fonctionne, l'unité vitre légèrement. Ceci est normal et sans danger.

Mode ventilation

Lorsque le ventilateur fonctionne à la vitesse de consigne, le compresseur ne fonctionne pas.

Le réglage de la température en mode ventilation n'est pas efficace.

5. Déshumidification

• Appuyez sur le bouton de déshumidification pour activer la fonction. Le ventilateur fonctionne à faible vitesse. La vitesse du ventilateur et la température ne peuvent pas été régées.
• Le compréseur s'arrête après 8 minutes de fonctionnement, puis se remet en marche après 6 minutes.
• Appuyez sur le bouton mode pour passer en mode AUTO / refraîissement / mode ventilation.

6. Bouton du minuteur

Réglage de la mise en marche automatique

Lorsque l'appareil est eteint, appuyez sur le bouton du minuteur, le témoin lumineux du minuteur clignote.
- Appuyez sur le bouton d'augmentation ou de diminution du minuteur pour sélectionner l'heure de la mise en marche automatique entre 1 et 24 heures. Le tímoin lumineux de la minuterie clignote pendant quelques seconds, puis resté allumé; l'écran numérique est étéint. Le réglage de la minuterie est confirmé.
- Vous pouvezCHOISIR LA VITESSE et le mode de ventilation en meme temps.
L'appareil démarre automatiquement une fois que le temps prénéglé est écoulé.

Réglage de l'arrêt automatique

Lorsque l'appareil est en marche, appuyez sur le bouton du minuteur, le témoin lumineux du minuteur clignote.
- Appuyez sur le bouton d'augmentation ou de diminution du minuteur pour selectionner l'heure d'arrêt automatique entre 1 et 24 heures. Le tímoin lumineux clignote pendant quelques secondes, puis resté allumé ; l'écran numérique affiche la temperature ambiente. Le réglage de la minuterie est confirmé.
L'appareil s'arrête automatiquement une fois que le temps préréglé est écoué.

Pour annuler le minuteur, reglez l'houre à 0 heures, ou appuyez sur la touche de réglage du minuteur, et lorsque l'écran numérique clignote, appuyez à nouveau sur le bouton du minuteur. Le tímoin lumineux du minutesur s'éteint alors.

7. Bouton de sommeil (uniquement actif en mode rafraîchissement)

Appuyez sur le bouton de sommeil pour activer le mode sommeil. Le témoin lumineux de sommeil s'allume.

En mode sommeil, le ventilateur tourne automatiquement a faible vitesse. La tempereut de consigne augmente de 1^ après une heures, et augmente de 2^ après deux heures. Avres six heures, l'appareil s'arrête automatiquement.

REMARQUE:

Le dispositif de protection peut se déclencher et arrer l'appareil dans les conditions listedes ci-dessous.

Rafraîchissement	La température ambiente est supérieure à 43 °C.
	La température ambiente est inférieure à 15 °C.
Déshumidification	La température ambiente est inférieure à 15 °C.

• Si l'appareil fonctionne en mode rafrachissement ou en mode déshumidification avec porte ou fenêtre ouverte pendant une longue période lorsque l'humidité relative est supérieure à 80%, de la rosée peut s'écouler de la sortie d'air.

Vidange de l'eau

1) Rappel spécial : il y a un recyclage de l'eau condensée caché dans cet apparil. L'eau condensée est en partie recyclée entre le condenseur et le bac à eau. Lorsque le niveau d'eau monte au niveau supérieur, le code « E4 » de replissage s'affiche sur l'écran numérique pour rappeler qu'il faut vidanger l'eau.
2) Veuillez couper l'alimentation électrique, déplacer l'appareil à un endroit adapté, enlever le bouchon situé dans l'orifice de vidange pour vidanger complètement l'eau. Si les conditions le permettent, vous pouvez également connecter le tuyau de vidange à l'orifice de vidange pour vidanger l'eau. Cet appareil dispose de deux orifices de vidange.

3) ÀpRES la vidange, remettez le bouchon dans l'orifice de vidange, sinon l'appareil risque de fuir et de rendre votre piece humide.

NETTOYAGE ET ENTRETIEN

• Avant le nettoyage, veillez à débrancher l'appareil de la prise d'alimentation électrique.
  N'tutilisez pas d'essence ou d'autres produits chimiques pour nettoyer I'appareil.
• Ne lavez pas l'appareil directement.
  Si I' appareil est endommaged, veuillez contacter le revendeur ou le centre de réparation.

Filtre à air

Si les filtres à air sont bouchés par de la poussière ou des saletés, ils doivent être nettoyés toutes les deux semaines.

• Retirez les filtrres à air en tirant sur la languette.
• Nettoyez le filtré à air avec un détergent neutre dans de l'eau tiède (< 40 °C) et faites-le sécher à l'ombre.
• Installé de nouveau le filtré à air.

Nettoyage de la surface

Commencez par nettoyer la surface avec un détermgent neutre et un chiffon humide, puis essuyez-la avec un chiffon sec.

GUIDE DE DÉPANNAGE

Problèmes	Causes possibles	Solutions
L'appareil ne refroidit pas suffisamment	Les portes ou les fenêtres ne sont pas fermées.	Assurez-vous que toutes les fenêtres et les portes sont fermées.
	Il y a des sources de chaleur dans la pierce.	Éliminer les sources de chaleur si possible.
	Le tuyau d'évacuation d'air chaud n'est pas connecté ou est bloqué.	Connectez ou nettoyez le tuyau d'évacuation d'air chaud.
	Le réglage de la température est trop élevé.	Réinitialisez a température.
	L'entrée d'air / sortie d'air est bloquée.	Nettoyez l'entrée d'air / sortie d'air.
L'appareil est bruyant	Le sol n'est pas plat ou n'est pas assez plat.	Placez l'appareil sur une surface plane et horizontale, si possible.
	Le son provient de l'écoulement du réfrigérant à l'intérieur de l'appareil.	C'est normal.
Code « E2 » affché à l'écran numérique	Le capteur de température ambiente ne fonctionne pas.	Remplacez le capteur de température ambiente. Contactez un technicien/agréé pour la réparation.
Code « E3 » affché à l'écran numérique	Le capteur de température de l'évaporateur ne fonctionne pas.	Remplacez le capteur de température de l'évaporateur Contactez un technicien/agréé pour la réparation.
Code « E4 » affché à l'écran numérique	Alerte de replissage d'eau	Vidangez l'eau.

DONNÉES TECHNIQUES

Données ci-dessous pour votre référence

Modèle	PAC-125152
Tension nominale	220-240V
Fréquence nominale	50Hz
Entrée nominale	950W
Courant nominal	4.3A
Capacité de refroidissement	9000BTU
Élimination de l'humidité (Fable / Forte)	1.0
Flux d'air	300m³/h

INFORMATIONS ERP

	Valeur
Marque déposée	Emerio
Identification du modele	PAC-125152
Puisance sonore (refroidissement)	64.3dB(A)
Nom du fluide frigorigène	R290
Puisance absorbée nominale pour le refroidissement (kW)	0.95
Taux d'efficacité énergétique nominal	2.6
PRP (kg CO2 eq)	3
Classe d'efficacité énergétique	A
Consummation d'énergie pour les-appareils à double conduit(kWh / h)	-
Consummation d'énergie pour les-appareils à conduit unique(kWh / h)	0.96
Consummation en mode thermostat désactivé (W)	-
Consummation électrique en mode veille (W)	0.43
Capacité de refroidissement	9000BTU
Les fuites de réfrigérants contribuents au changement climatique. Les réfrigerants ayant un potentiel de réchauffement planétaire (PRP) inférieur contribueraient moins au réchauffementplanétaire qu'un réfrigérant représentant un PRG supérieur, en cas de fuite dans l'atmosphère. Cet apparéil contient un fluide frigorigène avec un PRP égal à 3. Cela signifie que si 1 kg de ce fluidefrigorigène était rejeté dans l'atmosphère, l'impact sur le réchauffement planétaire serait 3 fois supérieure à 1 kg de CO2 sur une période de 100 ans. N'essayez jamais d'interférer vous-même avec le circuit de fluide frigorigène ni de le démonter vous-même et faites toujours appel à unprofessionnel.#Consommation d'énergie 0.96 kWh pour le modele PAC-125152 en 60 minutes d'utilisation dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend de la manieredont l' apparéil est utilisé et de son emplacement.Pour toute information complémentaire, veuillez contacter :Emerio Holland B.V.Zomervaart 1A2033 DA HaarlemThe NetherlandsService a laclientele:T: [phone]E: [e-mail]

GARANTIE ET SERVICE APRÉS-VENTE

Nos apparèils sont soumis à un contrôle de qualité strict avant d'être livrés. Si l'appareil a toutefois été endommagé lors de la prohoseion ou du transport en dépit des soins que nous lui donnons, returnez l'appareil au vendeur. En plus des droits juridiques, le client à la possibilité dans les limites de la garantie de déposer les réclamations suivantes:

Nos offrons une garantie de 2 ans pour l'appareil acheté à partir de la date de vente. Les défauts dus à une utilisation non conforme de l'appareil et les dommages dus à une intervention ou réparation faite par une tiance personne ou dus à l'installation de pieces qui ne sont pas d'origine ne sont pas couverts par cette garantie. Conservez toujours votre reçu, car sans celui-ci vous ne pourrez réclamer aucune sorte de garantie. Les dommages causés par le non respect des instructions de ce manuel rendront la garantie caduque, Nous décline toute responsabilité en cas de dommages indirects. Nous décline toute responsabilité en cas de dégâtats matériels ou de dommages corporels causés par une utilisation inappropriée ou si les instructions de sécurité n' ont pas été convenablement observées. Si les accessoires sont endommagés, cela ne signifie pas que toute la machine sera replacée gratuitement. Dans de tels cas, veuillez contacter notre assistance. Des pieces brises en verre ou en plastique sont toujours sujettes à des frais. Les défauts des consommables ou des pieces susceptibles de s'user, ainsi que le nettoyage, l'entretien ou la réparation desdites pieces ne sont pas couverts par la garantie et doivent donc être payés.

APPAREIL RESPECTUEUX DE L'ENVIRONNEMENT

Recyclage - Directive européenne 2012/19/EU

Ce symbole indique que le produit ne doit pas etre jeté avec les ordures menagères. Pour limiter les risques pour l'environnement et la santé entrées par le rejet non controlé des déchets, recyclez ce dernier pour promouvoir une réutilisation responsable de ses matérieliaux. Pour recycler notre produit, utilisez les reseaux de collecte de votre région ou prenez contact avec le

revendeur du produit. Ce dernier pourra vous aider à le recycler.

LA BATTERIE DOIT ETRE RECYCLÉE OU MISE AU REBUT D'UNE MANIÈRE APPROPRIÉE. NE

PAS OUVRIR. NE PAS JETER DANS UN FEU ET NE PAS COURT-CIRCUITER.

Emerio Holland B.V.

Zomervaart 1A

2033 DA Haarlem

The Netherlands

Service a la clientele:

T: [phone]

E: [e-mail]

INSTRUCTIONS POUR LA RÉPARATION DES APPAREILS CONTENANT DU R290

1) Réparation

1) Verifications de la zone

Avant de commencer à travailler sur des systèmes contenant des frigorigènes inflammables, des contrôleles de sécurité sont nécessaires pour réduire au minimum le risque d'inflammation. Pour réparer le système de réfrigeration, les précautions suivantes doivent être respectées avant de procéder à des travaux sur le système.

2) Procedure de travail

Les travaux doivent être effectuels selon une procédure contrôle, de manière à minimiser le risque de présence de gaz ou de vapeurs inflammables pendant l'execution des travaux.

3) Zone de travail général

Tout le personnel de maintenance et les autres personnes travaillant dans la zone concernée doivent être informés de la nature des travaux effectuels. Les travaux dans des espaces confinés doivent être évités. La zone autour de l'espace de travail doit être divisée. Assurez-vous que les conditions dans la zone ont été sécurisées par le contrôle des matériaux inflammables.

4) Vérification de la présence de réfrigerant

La zone doit être vérifiée avec un détecteur de réfrigérant approprié avant et pendant le travail, afin de s'assurer que le technicien est conscient des atmosphères potentiellément inflammbables. Assurez-vous que l'équipment de détction de fuite utilisé est adapté aux fluides frigorigènes inflammbables, c'est-à-dire qu'il ne produit pas d'étincelles, qu'il est correctement scelled ou qu'il est intrinsèquement sur.

5) Présence d'extincteur

Si des travaux à chaud doivent être effectuels sur l'équipement de réfrigération ou sur toute piece associée, un équipement d'extinction d'incendie approprié doit être à disposition. Installez un extincteur à poudre sèche ou à CO_2 à proximité de la zone de chargement.

6) Aucune source d'inflammation

Aucune personne effectuant des travaux en relation avec un système de réfrigération impliquant l'exposition de tuyauteries contenant ou ayant contenu un réfrigérant inflammable ne doit utiliser une source d'inflammation susceptible de provoquer un incendie ou une explosion. Toutes les sources d'inflammation possibles, y compris uneagine allumée, doivent être suffisamment éloignées du lieu d'installation, de réparation, de retrait et d'élimination, pendant lesquelles un réfrigérant inflammable peut eventuellement être rejeté dans l'espace environnant. Avant le début des travaux, la zone autour de l'équipement doit être inspectée pour s'assurer qu'il n'y a pas de danger d'inflammabilité ou de risque d'inflammation. Des panneaux «Interdiction de fumer» doivent être affichés.

7) Zone ventilée

Assurez-vous que la zone est à l'air libre ou qu'elle est correctement ventilée avant de pénétrer dans le système ou d'effectuer des travaux à chaud. Une certaine ventilation doit être maintainue pendant la durée des travaux. La ventilation doit disperser en toute sécurité tout fluide réfrigérant libre et de préférence l'expulser vers l'extérieur dans l'atmosphère.

8) Contrôles de l'équipement de réfrigération

Lorsque des composants électriques sont replacés, ils doivent être adaptés à l'usage prévu et aux spécifications appropriées. Les directives du fabricant en matière de maintenance et d'entretien doivent être suivies à tout moment. En cas de doute, consultez le service technique du fabricant.

Les contrôleurs suivants doivent être appliqués aux installations utilisant des réfrigerants inflammables :

• Laaille de la charge est conforme à laaille de la piece dans laquelle les pieces contenant le réfrigérant sont installées;
• Les machines de ventilation et les sorties d'air fonctionnent correctement et ne sont pas obtrués;
  Si un circuit de réfrigération indirect est utilisé, le circuit secondaire doit être vérifié pour la présence

de réfrigerant;

• Le marquage sur l'équipement continue d'être visible et lisible. Les marques et signes illisibles doivent être corrigés;
• Les tuyaux ou composants de réfrigération sont installés dans une position où ils ne risquent pas d'être exposés à une substance susceptible de corroder les composants contenant du fluide frigorégène, à moins que les composants ne soient construits avec des matériaux représentant une résistance inherente à la corrosion ou une protection adequate contre la corrosion.

9) Contrôles des appareils électriques

La réparation et la maintenance des composants électriques doivent inclure les contrôle de sécurité initiaux et les procédures d'inspection des composants. S'il existe un défaut susceptible de compromèture la sécurité, aucune alimentation électricne ne doit être connectée au circuit jusqu'à ce que le problème soit résolu de manière satisfaisante. Si le défaut ne peut pas être corrigeé immédiatement mais qu'il est nécessaire de poursuivre le fonctionnement, une solution temporaire adequate doit être utilisée. Cela doit être signalé au propriétaire de l'équipment afin que toutes les parties soient informées. Les contrôle de sécurité initiaux doivent inclure :

• que les condensateurs soient décharges : cela doit être fait de manière sure pour éviter toute possibilité d'étincelle ;
• qu'il n'y a pas de composants électriques et de cables sous tension qui soient exposés lors du chargement, de la récapération ou de la purge du système;
  Qu'il existe une continuité de la mise à la terre.

2) Réparations des composants scellés

1) Pendant les réparations des composants scellés, toutes les alimentations électriques doivent être débranchées de l'équipement utilisé avant l'enlèvement des couvercles scellés, etc. S'il est absolument nécessaire d'avoir une alimentation électrique de l'équipement pendant la procédure d'entretien, un système permanent de détction de fuite doit être situé au point le plus critique pour avertir d'une situation potentiellement dangereuse.
2) Une attention particulière doit être portée aux points suivants afin de garantir que le travail sur les composants électriques ne modifie pas le boîtier de manière à ne pas nuire à la protection. Cela inclut les dommages sur les câbles, le nombre excessif de connexions, les bornes non conformes aux spécifications d'origine, les dommages sur les joints d'étanchéité, le mauvais montage des presse-étoupes, etc.

Assurez-vous que l'appareil est bien monté. Assurez-vous que les joints ou les matériaux d'étanchéité ne sont pas dégradés de telle sorte quils ne seront plus à empêcher la pénétration d'atmosphères inflammables. Les pièces de rechange doivent être conformes aux specifications du fabricant.

REMARQUE : L'utilisation d'un produit d'étanchéité à base de silicone peut nuir à l'efficacité de certains types d'équipement de détction de fujites. Les composants de sécurité intrinsèque ne doivent pas nécessairement être isolés avant de travailler dessus.

3) Réparation des composants à sécurité intrinsèque

N'appliquez pas de charges inductives ou capacités permanentes sur le circuit sans vous assurer que cela ne dépassera pas la tension et le courant admissibles pour l'équipement utilisé. Les composants à sécurité intrinsèque sont les seuls types sur lesquels on peut travailler tout en étant dans une atmophère inflammable. L'appareil d'essay doit avoir les specifications correctes. Remplacez les composants uniquement par des pieces spécifiées par le fabricant. D'autres pieces peuvent provoquer l'inflammation du réfrigérant dans l'atmosphère par une fuite.

4) Câblage

Vérifiez que le câblage ne sera pas soumis à l'usure, à la corrosion, à une pression excessive, aux vibrations, aux arêtes vives ou à tout autre effet nuisible. Le contrôle doit également prendre en compte les effets du vieillissement ou des vibrations continues provenant de sources telles que les compresseurs ou les ventilateurs.

5) Detection de réfrigerants inflammbles

En aucun cas, des sources d'inflammation potentielles ne doivent être utilisées pour rechercher ou détecter des fuites de réfrigérant. Une torche aux halogenues (ou tout autre détecteur utilisant une flamme nue) ne doit pas être utilisée.

6) Méthodes de détention de fuite

Les méthodes de détction des fuites suivantes sont jugées acceptables pour les systèmes contenant des frigorigènes inflammables.

Des détecteurs de fuites électroniques doivent être utilisés pour détecter les réfrigerants inflammables, mais la sensibilité peut ne pas être ajustée ou nécessiter un réétalonnage. (L'équipement de détction doit être étalonné dans une zone sans réfrigérant). Assurez-vous que le détector n'est pas une source potentielle d'inflammation et qu'il convient au réfrigerant utilisé. L'équipement de détction des fuites doit être régle sur un pourcentage de la LF du réfrigerant et doit être étalandné sur le réfrigerant utilisé et le pourcentage de gaz approprié (25% maximum) confirmé. Les fluides de détction des fuites peuvent être utilisés avec la plupart des réfrigerants, mais l'utilisation de détergents contenant du chlore doit être évitée car le chlore peut réagir avec le réfrigerant et corroder les conduites en cuivre. Si une fuite est suspectée, toutes les flammes;nues doivent être retirees / étèintes. Si une fuite de réfrigerant nécessitant un brasage est détectée, tout le réfrigerant doit être recupéré du système ou isolé (au moyen de vannes d'arrêt) dans une partie du système éloignée de la fuite. L'azote exempt d'oxygène (OFN) doit ensuite être purgé à travers le système avant et pendant le processus de brasage.

7. Retrait et évacuation

Lorsque vous accedez au circuit de fluide frigorigène pour effectuer des réparations - ou à toute autre fin - utilisez les procédures classiques. Cependant, il est important que les mêilles pratiques soient suivies car l'inflammabilité est dangereuse. La procédure suivante doit être respectée :

• Retirez le réfrigérant;
• Purgez le circuit avec un gaz inerte;
• Évacuez;
• Purgez à nouveau avec un gaz inerte;
• Ouvrez le circuit en coupant ou en brasant.

La charge de réfrigerant doit être récapurée dans les bouteilles de récapération adaptées. Le système doit être « vide » avec de l'azote sans oxygène pour rendre l'unité sure. Ce processus peut avoir besoin d'être répétré plusieurs fois. L'air comprime ou l'oxygène ne doit pas être utilisé pour cette tâche. Le rinçage doit être réalisé en rompant le vide dans le système avec de l'azote sans oxygène et en continuant à le verser jusqu'à atteindre la pression de fonctionnement, puis en le relachant dans l'atmosphère et en le tirant finalement vers le vide. Ce processus doit être répétré jusqu'à ce qu'il n'y ait plus de réfrigerant dans le système. Lorsque la première charge d'azote sans oxygène est utilisée, le système doit être purgé à la pression atmosphérique pour permettre le travail. Cette opération est absolument essentielle pour que des opérations de brasage sur la tuyauterie aient lieu. Assurez-vous que la sortie de la pompe à vide ne se trouve pas à proximé de sources d'inflammation et qu'il existe une ventilation.

8. Procedures de charge

En plus des procédures de charge conventionnelles, les exigences suivantes doivent être suivies.

Assurez-vous que les différents réfrigerants ne soient pas contaminés lors de l'utilisation d'un équipement de charge. Les tuyaux ou les conduites doivent être aussi courts que possible pour minimier la quantité de réfrigerant qu'ils contiennent.
- Les bouteilles doivent être maintainues verticales.
Assurez-vous que le système de réfrigeration est mis à la terre avant de le charger en réfrigérant.
- Étiquetez le système lorsque le chargement est terminé (si ce n'est déjà fait).
- Unsoon extréme doit être pris pour ne pas trop replir le système de réfrigération.

Avant de recharger le système, il doit être testé sous pression avec de l'azote sans oxygène. Le système doit être soumis à un test d'étanchéité à la fin du chargement mais avant la mise en service. Un contrôle d'étanchéité doit être effectué avant de quitter le site.

9. Mise hors service

Avant d'effectuer cette procédure, il est essentiel que le technicien connisse parfaitement l'équipement et tous ses détails. Il est recommandé, conformément aux bonnes pratiques, de récapierer tous les réfrigerants en toute sécurité. Avant l'exécution de la tâche, un échantillon d'huile et de fluide frigorigène doit être prélevé au cas où une analyse serait nécessaire avant la réutilisation du fluide frigorigène récapéré. Il est essentiel que l'alimentation électrique soit disponible avant le début de la tâche.

a) Familiarisez-vous avec l'équipment et son fonctionnement.
b) Isolez le système electriquement.
c) Avant de tenter la procEDURE, assurez-vous que :

• Un équipement de manutention mécanique est disponible, si nécessaire pour la manipulation des bouteilles de réfrigérant;
• Tous les équipements de protection individuelle sont disponibles et utilisés correctement.
  Le processus de récapération est supervise à tout moment par une personne compétente.
  L'equipement de recupération et les bouteilles sont conformes aux normes appropriées.
  d) Pompeze le système de réfrigerant, si possible.
  e) Si faire le vide n'est pas possible, creez un collecteur de sorte que le réfrigérant puisse être éliminé de différentes parties du système.
  f) Assurez-vous que la bouteille est située sur la balance avant la récapération.
  g) Démarrez la machine de récapération et opérez conformément aux instructions du fabricant.
  h) Ne replissez pas trop les bouteilles. (Pas plus de 80% du volume de charge liquide).
  i) Ne dépassez pas la pression maximale de service de la bouteille, même temporairement.
  j) Lorsque les bouteilles ont eté remplies correctement et que le processus est terminé, assurez-vous que les bouteilles et l'équipement sont retirees du site rapidement et que toutes les vannes d'isolement de l'équipement sont fermées.
  k) Le réfrigérant recupéré ne doit être charge dans un autre système de réfrigération que s'il a été nettoyé et vérifié.

10. Étiquetage

L'équipement doit porter une étiquette indiquant qu'il a été mis hors service et vide du réfrigerant. L'étiquette doit être dated et signée. Assurez-vous que l'équipement contient des étiquettes indiquant que celui-ci contient du réfrigerant inflammable.

11. Récupération

Lorsque vous retirez du fluide frigorigène d'un système, que ce soit pour un entretien ou une mise hors service, il est recommendé desteroler tous les réfrigerants de maniere sure. Lors du transfert de réfrigerant

Dans des bouteilles, veiliez à n'utiliser que des bouteilles de récapération de réfrigérant appropriées. Assurez-vous que le nombre correct de bouteilles permettant de conténir la charge totale du système est disponible. Toutes les bouteilles à utiliser sont désignées pour le réfrigérant récapuration et étiquetés pour ce réfrigérant (c'est-à-dire des bouteilles spéciales pour la récapération du réfrigérant). Les bouteilles doivent être équipées d'une soupape de surpression et des vannes d'arrêt associées en bon état de fonctionnement. Les bouteilles de récapération vides sont évacuées et, si possible, refroidies avant la récapération. L'équipement de récapération doit être en bon état de fonctionnement, avec un ensemble d'instructions concernant l'équipment disponible et doit être adapté à la récapération des réfrigérants inflammables. En outre, un jeu de balances étalonnées doit être disponible et en bon état de fonctionnement. Les flexibles doivent être complets avec des raccords débranchés sans fuite et en bon état. Avant d'utiliser la machine de récapération, assurez-vous qu'elle est en bon état de fonctionnement, correctement entretenue et que tous les composants ELECTriques associés sont scellés pour éviter toute inflammation en cas de libération de réfrigérant. Consultez le fabricant en cas de doute. Le fluide frigorigène récapéré doit être renvoyé au fournisseur de fluide frigorigène dans la bouteille de récapération appropriée, et le billet de transfert de déchets correspondant doit être préparé. Ne mélangez pas les réfrigérants dans les unités de récapération etURTout pas dans les bouteilles. Si les compresseurs ou leurs huiles doivent être éliminés, assurez-vous qu'ils ont été evacués à un niveau acceptable pour vous assurer que le réfrigérant inflatable ne reste pas dans le lubrifiant. Le processus d'évacuation doit être effectué avant de returner le compresseur aux fournisseurs. Seul un chauffage électricque du boîtier du compresseur doit être utilisé pour accélérer ce processus. Dansque l'huile est évacuée d'un système, elle doit être effectuee en toute sécurité.

Compétence du personnel de service

Général

Une formation spéciale, en plus des procédures de réparation habituelles des équipements frigorifiques, est nécessaire lorsqu'un équipement contenant des réfrigerants inflammables est affecté.

Dans de nombreux pays, cette formation est assurée par des organismes d'entrainment nationaux accréédités pour envisigner les normes de compétences nationales pertinentes pouvant être définies dans la législation.

Les compétences acquises doivent etre documentees par un certificat.

Formation

La formation doit inclure les éléments suivants :

Des informations sur le potentiel d'explosion des réfrigerants inflammables pour montré que les produits inflammables peuvent être dangereux lorsqu'ils sont manipulés sans précaution.

Des informations sur les sources d'inflammation potentielles, en particulier celles qui ne sont pas évidentes, telles que briquets, interrupteurs d'éclairage, aspirateurs, radiateurs électriques.

Des informations sur les différents concepts de sécurité:

Non ventilé - La sécurité de l'appareil ne dépend pas de la ventilation du botier. La mise hors tension de l'appareil ou l'ouverture du botier n'a pas d'incidence significative sur la sécurité. Néanmoins, il est possible que du réfrigérant qui s'échappe s'accumule à l'intérieur du bottier et une atmophère inflammable se dégage à l'ouverture du bottier.

Botier ventilé - La sécurité de l'appareil dépend de la ventilation du botier. La mise hors tension de l'appareil ou l'ouverture du bottier ont un impact significatif sur la sécurité. Des précautions doivent être prises pour assurer une ventilation suffisante au préalable.

Piece ventilée - La sécurité de l'appareil dépend de la ventilation de la piece. La mise hors tension de l'appareil ou l'ouverture du botier n'a pas d'incidence significative sur la sécurité. La ventilation de la piece ne doit pas être arrêtée pendant les procédures de réparation.

Informations sur le concept de composants et d'enceintes étanches selon IEC 60079-15: 2010.

Des informations sur les procédures de travail correctes :

a) Mise en service

Assurez-vous que la surface au sol est suffisante pour la charge de réfrigérant ou que le tuyau de ventilation est correctement assemblé.
Raccordez les tuyaux et effectuez un test d'etanchéité avant de charger du réfrigerant.
- Vérifiez les équipements de sécurité avant la mise en service.

b) Maintenance

• Les équipements portables doivent être réparés à l'extérieur ou dans un atelier spécifique équisé pour manipuler les unités avec des réfrigerants inflammables.
  Assurez une ventilation suffisante sur le lieu de réparation.

• Sachez qu'un dysfonctionnement de l'équipement peut être causé par une perte de réfrigerant et qu'une fuite de réfrigerant est possible.

• Déchargez les condensateurs de manière à ne causeur aucune étincelle. La procédure standard pour court-circuiter les bornes du condensateur cree généralement des étincelles.
• Remontez les botiers scellés avec précision. Si les joints sont usés, remplacez-les.
• Vérifiez les équipements de sécurité avant la mise en service.

c) Réparations

• Les équipements portables doivent être réparés à l'extérieur ou dans un atelier spécifique équisé pour manipuler les unités avec des réfrigerants inflammables.
  Assurez une ventilation suffisante sur le lieu de réparation.
• Sachez qu'un dysfonctionnement de l'équipement peut être causé par une perte de réfrigérant et qu'une fuite de réfrigérant est possible.
• Déchargez les condensateurs de manière à ne causer aucune étincelle.
  Lorsqu'un brasage est requis, les procedures suivantes doivent etre effectuees dans le bon ordre :

Retirez le fluide frigorigène. Si la récapération n'est pas exigée par les reglementations nationales, vidangez le réfrigérant vers l'extérieur. Veillez à ce que le réfrigérant drainage ne présente aucun danger. En cas de doute, une personne doit observer la sortie. Veillez à ce que le réfrigérant drainage ne returne pas dans le bâtiment.

• Evacuez le circuit frigorifique.
• Purgez le circuit de réfrigerant à l'azote pendant 5 minutes.
• Évacuez à nouveau.
• Enlevez les pieces à remplacer en les coupant et non en les enflammant.
• Purgez le point de brasage à l'azotependant le processus de brasage.
  Effectuez un test d'étanchéité avant de charger du réfrigerant.
• Remontez les botiers scellés avec précision. Si les joints sont usés, remplacez-les.
• Vérifiez les équipements de sécurité avant la mise en service.

d) Mise hors service

• Si la sécurité est affectée lorsque l'équipment est mis hors service, la charge de réfrigerant doit être retiree avant la mise hors service.
  Assurez une ventilation suffisante à l'emplacement de l'équipement.
• Sachez qu'un dysfonctionnement de l'équipement peut être causé par une perte de réfrigérant et qu'une fuite de réfrigérant est possible.
• Déchargez les condensateurs de manière à ne causer aucune étincelle.
• Retirez le fluide frigorigène. Si la récapération n'est pas exigée par les reglementations nationales, vidangez le réfrigérant vers l'extérieur. Veillez à ce que le réfrigérant drainage ne présente aucun danger. En cas de doute, une personne doit observer la sortie. Veillez à ce que le réfrigérant drainage ne returne pas dans le bathtub.
• Évacuez le circuit frigorifique.
• Purgez le circuit de réfrigerant à l'azote pendant 5 minutes.

• Évacuez à nouveau.

• Versez l'azote jusqu'à la pression atmosphérique.

• Placez une étiquette sur l'équipement indiquant que le réfrigerant est逝é.

e) Mise au rebut

Assurez une ventilation suffisante sur le lieu de travail.
- Retirez le fluide frigorigène. Si la récapération n'est pas exigée par les reglementations nationales, vidangez le réfrigérant vers l'extérieur. Veillez à ce que le réfrigérant drainage ne présente aucun danger. En cas de doute, une personne doit observer la sortie. Veillez à ce que le réfrigérant drainage ne returne pas dans le bathtub.

• Évacuez le circuit frigorifique.
• Purgez le circuit de réfrigerant à l'azote pendant 5 minutes.
• Évacuez à nouveau.
• Découpez le compresseur et vidangez l'huile.

Transport, marquage et stockage pour les unités utilisant des réfrigerants inflammables

Transport d'équipements contenant des frigorigènes inflammables

L'attention est attirée sur le fait que des réglementations supplémentaires en matière de transport peuvent existier pour les équipements contenant des gaz inflammables. Le nombre maximal d'équipements ou la configuration des équipements pouvant être transportés ensemble sera déterminé par les réglementations de transport applicables.

Marquage de l'équipement à l'aide de panneaux

Les panneaux relatifs à des apparciels similaires utilisés dans une zone de travail sont généralement régies par les reglementations locales et définissant les exigences minimales en matière de signalisation de sécurité et / ou de santé pour un lieu de travail.

Tous les panneaux requis doivent etre entretenus et les employeurs doivent veiller a ce que les employés reçoivent des instructions et une formation appropriees et suffisantes sur la signification des panneaux de sécurité appropriés et sur les mesures à prendre en relation avec ces panneaux.

L'efficacité des panneaux ne doit pas être diminuée par un trop grand nombre de panneaux placés ensemble. Tous les pictogrammes utilisés doivent être aussi simples que possible et ne contir qu des détails essentiels.

Mise au rebut des équipements utilisant des réfrigerants inflammables

Reportez-vous aux réglementations nationales.

Rangement des équipements / appareils

Le stockage de l'équipment doit être conforme aux instructions du fabricant.

Stockage du matériel emballe (invendu)

La protection de l'emballage de stockage doit être consue de manière à ce que les dommages mécaniques causés à l'équipement à l'intérieur de l'emballage ne provoquent pas une fuite de la charge de réfrigérant.

Le nombre maximal d'équipements pouvant être stockés ensemble sera déterminé par la réglementation locale.
