Marque	Emerio
Modèle	PAC-125152.3
Type de produit	Climatisation mobile monobloc
Alimentation	220-240 V ~ 50 Hz
Consommation nominale (refroidissement)	950 W
Courant nominal	4,3 A
Capacité de refroidissement	9000 BTU/h
Puissance acoustique	64,3 dB(A)
Débit d'air	300 m³/h
Déshumidification	1,0 L/h (environ)
Fluide frigorigène	R290 (PRP = 3 kg CO2 eq)
Classe énergétique	A
Consommation énergétique horaire	0,96 kWh (selon norme)
Modes de fonctionnement	Auto, Rafraîchissement, Ventilation, Déshumidification
Fonctions spéciales	Minuteur (1-24h), Mode sommeil, 3 vitesses ventilateur
Télécommande	Oui (pile CR2025 non incluse)
Distance minimale autour de l'appareil	30 cm
Surface minimale de la pièce	7,9 m²
Nettoyage du filtre	Toutes les 2 semaines
Vidange d'eau	Manuelle via bouchon ou tuyau de vidange
Sécurité	Contient gaz inflammable R290 – suivre les consignes de sécurité
Garantie	2 ans

FOIRE AUX QUESTIONS - PAC-125152.3 Emerio

Comment installer le climatiseur Emerio PAC-125152.3 ?

Placez l'appareil sur une surface plane et horizontale avec au moins 30 cm d'espace libre autour. Rallongez le tuyau d'évacuation en tirant sur les deux extrémités, vissez-le dans le connecteur du tuyau, puis vissez l'autre extrémité dans l'adaptateur de fenêtre. Insérez le connecteur dans les fixations à l'arrière de l'appareil. Branchez l'appareil sur une prise reliée à la terre.

Que faire si le code <b>E4</b> s'affiche à l'écran ?

Le code E4 signifie que le bac de récupération d'eau est plein. Débranchez l'appareil, déplacez-le dans un endroit adapté, retirez le bouchon de l'orifice de vidange pour vidanger toute l'eau. Vous pouvez aussi connecter un tuyau de vidange. Après vidange, remettez le bouchon fermement.

Le mode sommeil est-il disponible dans tous les modes ?

Non, le mode sommeil est uniquement actif en mode rafraîchissement. Il fait passer le ventilateur en faible vitesse et augmente progressivement la température de consigne (1°C après 1h, 2°C après 2h). L'appareil s'éteint automatiquement après 6 heures.

Comment régler la minuterie pour une mise en marche ou un arrêt automatique ?

Pour une mise en marche automatique : appareil éteint, appuyez sur le bouton minuterie, réglez l'heure (1-24h) avec les boutons +/-, confirmez. Pour un arrêt automatique : appareil en marche, appuyez sur minuterie, réglez l'heure. Le voyant minuterie reste allumé. Pour annuler, réglez à 0h ou appuyez à nouveau sur minuterie pendant le clignotement.

Le compresseur fait un bruit léger, est-ce normal ?

Oui, il est normal d'entendre un léger bruit de vibration lorsque le compresseur fonctionne. Cela ne présente aucun danger. Si le bruit devient excessif, vérifiez que l'appareil est sur une surface plane et horizontale.

À quelle fréquence faut-il nettoyer le filtre à air ?

Nettoyez le filtre à air toutes les deux semaines. Retirez-le en tirant sur la languette, lavez-le à l'eau tiède (<40°C) avec un détergent neutre, séchez-le à l'ombre et remettez-le en place.

Que faire si l'appareil ne refroidit pas suffisamment ?

Vérifiez les points suivants : portes et fenêtres fermées, tuyau d'évacuation connecté et non obstrué, réglage de température suffisamment bas, entrée/sortie d'air dégagées, filtre à air propre. Éliminez les sources de chaleur dans la pièce si possible.

Puis-je utiliser une rallonge électrique avec ce climatiseur ?

Non, branchez toujours l'appareil directement sur une prise murale reliée à la terre. L'utilisation d'une rallonge peut provoquer une surchauffe, un choc électrique ou un incendie.

Comment stocker l'appareil pendant l'hiver ?

Avant le stockage, vidangez l'eau du bac de récupération, nettoyez le filtre à air et séchez-le. Rangez l'appareil en position verticale dans un endroit sec et à l'abri du gel. Gardez-le loin de sources d'inflammation et dans une pièce bien ventilée.

Le gaz réfrigérant R290 est-il dangereux ?

Le R290 (propane) est un gaz inflammable. Il est utilisé car il a un faible potentiel de réchauffement planétaire. Ne percez ni ne brûlez l'appareil. Toute intervention sur le circuit frigorifique doit être effectuée par un professionnel certifié conformément aux réglementations nationales.

MODE D'EMPLOI PAC-125152.3 Emerio

Mode d'emploi - Francais

CONSIGNES DE SECURITE

Avant d'utiliser l'appareil, lisez toutes les consignes suivantes pour éviter des blessures et des dommages, et pour optimier les performances de votre apparéil. Conservez cette notice d'utilisation dans un endroit sur. Si vous donne ou transféréz cet apparéil à un tiers, veillez à lui remettre également cette notice d'utilisation. En cas de dépréciation due au non-respect par l'utilisateur des instructions de cette notice d'utilisation, la garantie est annulée. Le fabricant/importateur rejette toute responsabilité en cas de dommages dus au non-respect des instructions de la notice d'utilisation, à un usage néligent ou à l'usage non conforme aux exigences de cette notice d'utilisation.

1. Lisez et conservez ces instructions. Attention: les images inclues dans le manuel d'instructions servent de referencia seulement.
2. Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes ayant des capacité physiques, sensorielles ou mentalales, ou un manque d'expérience et de connaissances si elles ont été formées et encadrées pour l'utilisation de cet apparéil en toute sécurité et de comprendre la risques impliqués.
3. Les enfants ne doivent pas jouer avec l'appareil.
4. Le nettoyage et la maintenance ne doit pas etre effectués par des enfants sans surveillance.
5. Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
6. Utiliser l'appareil uniquement en interieur.
7. N'utilisez pas l'appareil dans une zone pres d'une source inflammable; ou de l'huile est susceptible d'être éclaboussée; où il serait exposé à la lumière directe du soleil; où il risque d'être éclabousse par de l'eau; à proximé d'une baignoire, d'une laverie, d'une douche ou d'une piscine.
8. N'insérez jamais vos doigs ts ou des bâtons dans la sortie d'air. Prévenez particulièrement les enfants de ces dangers.
9. Gardez l'unité en position verticale pendant le transport et le stockage, car le compréseur doit rester droit.
10. Avant de nettoyer ou de déplacer l'appareil, éteignez et débranchez toujours le cable d'alimentation.
11. Pour éviter tout risque d'incendie, ne couvrez pas l'appareil.
12. Toutes les prises du climatiseur doivent être conformes aux exigences de sécurité électriques locales. Si nécessaire, veuillez vérifier la conformité de ces exigences.
13. L'appareil doit être installé conformément aux réglementations de cablage nationales.
14. Description du type et du calibre des fusibles : T, 250 V CA, 3,15 A.
15. Contactez un technicien autorisé pour la réparation ou l'entretien de cet apparéil.
16. Ne tirez pas, ne déformez pas, ne modifiez pas le cable d'alimentation et ne l'immergez pas dans l'eau. Tirer ou mal utiliser le cable d'alimentation peut endommager l'appareil et provoquer un choc électrique.
17. La conformité aux réglementations nationales en matière de gaz doit être observée.
18. L'entretien ne doit être effectué que selon les recommendations du fabricant de l'appareil. L'entretien et les réparations nécessitant l'assistance d'un autre personnel qualifié doivent être effectués sous la supervision de la personne compétente pour l'utilisation de réfrigerants inflammables.
19. N'éteignez pas l'appareil en tirant sur le cable d'alimentation car cela pourrait provoquer un choc électrique ou un incendie en raison de la chaleur généree.
20. Debranche l'appareil si dessons étranges, une odeur ou de la fumée s'en échappent.
21. Branchez toujours l'appareil dans une prise de courant reliée à la terre.
22. En cas de dommage, veuilles eteindre l'interrupteur, debranchez le cable d'alimentation electrique et contactez un centre agree pour faire reparer l'appareil.

23. N'utilisez pas de moyens pour accelerer le processus de dégivrage ou pour nettoyer l'appareil, autres que ceux recommendés par le fabricant.

24. L'appareil doit être rangé dans une piece où il n'y a pas de sources d'inflammation à risque ( comme par exemple, une flamme neue, un apparéil à gaz en fonctionnement ou un apparéil de chauffage électrique en marche).

25. Ne percez pas et ne brûlez pas l'appareil.
26. Sachez que les réfrigerants peuvent ne pas émettre d'odeur.
27. Cet apparéil contient du gaz réfrigérant R290. R290 est un gaz réfrigérant conforme aux directives européennes sur l'environnement.. Ne perforez aucune partie du circuit du réfrigérant.
28. Si l'appareil est installé, utilise ou stocké dans une zone non ventilée, la piece doit être conçue de manière à prévenir l'accumulation de fuites de réfrigerant pouvant entraîner un risque d'incendie ou d'explosion dû à l'inflammation du réfrigerant provoquee par des radiateurs électriques, des cusinières ou d'autres sources d'inflammation.
29. L'appareil doit être range de manière à éviter les pannes mécaniques.
30. Les personnes qui travaillent ou intervennent sur le circuit frigorifique doivent avoir la certification appropriée délivrée par un organisme accréduité garantissant la compétence en matière de manipulation des frigorigènes conformément à une évaluation spécifique reconnaue par les associations du secteur.
31. Les réparations doivent être effectuées conformément aux recommandations de l'entreprise de fabrication. L'entretien et les réparations qui nécessitent l'assistance d'un autre personnel qualifié doivent être effectués sous la supervision d'une personne experte dans l'utilisation de réfrigerants inflammables.
32. Concernant les instructions de réparation des appareils contenant du R290, veuillage vous reporter aux paragraphs ci-dessous.
33. Laissez toujours l'appareil se reposer pendant au moins 2 heures après l'avoir déplaced d'un endroit à un autre.

Avertissement: Risque d'incendie / Matériaux inflammables.

Lisez le manuel d'instructions.

Manuel de l'opérateur; mode d'emploi.

Indications sur les réparations ; lisez le manuel technique.

Avertissement : Maintenez les orifices de ventilation dégagés de tout obstacle.

Avertissement : L'appareil doit etre range dans une zone bien ventilée ou la taille de la piece correspond a cette specifiée pour le fonctionnement.

La distance requise autour de l'appareil doit etre d'au moins 30 cm.

L'appareil doit être installé, utilise et range dans une piece dont la surface au sol est supérieure à 7.9 m².

DESCRIPTION DES PIECES

1. Panneau de contrôle
2. Sortie d'air et persiennes
3. Récepteur de signal
4. Telecommande
5. Poignée
6. Tuyau d'évacuation d'air
7. Entrée d'air et filtré à air
8. Orifice de vidange (muni d'un bouchon)
9. Connecteur du tuyau
10. Adaptateur de fenetre
11. Trou pour prise universel (utilize pour stocker la prise)

Panneau de contrôle

1. Bouton marche/arrêt
2. Bouton d'augmentation de la température / minuteur
3. Bouton de diminution de la température / minuteur
4. Bouton de mode
5. Bouton de vitesse du ventilateur
6. Bouton du minuteur
7. Bouton de sommeil
8. Bouton de déshumidification
9. Témoin lumineux du mode auto
10. Témoin lumineux du mode rafraîchissement
11. Témoin lumineux du mode de déshumidification
12. Témoin lumineux du mode ventilation
13. Témoin lumineux de faible vitesse
14. Témoin lumineux de la vitesse moyenne
15. Témoin lumineux du minuteur
16. Témoin lumineux de sommeil
17. Écran numérique

Télécommande

Cet apparéil est pourvu d'une télécommande. Une pile CR2025 doit être installée (non fournie). Si vous souhaïez changer la pile, veuillesz vous reporter aux instructions situées à l'arrière de la télécommande. Avant toute période d'inutilisation prolongée, retirez la pile de la télécommande. Conservez les piles cellulaires hors de portée des enfants.

Les fonctions des boutons de la télécommande sont les mêmes que celles des boutons du panneau de contrôle.

INSTALLATION

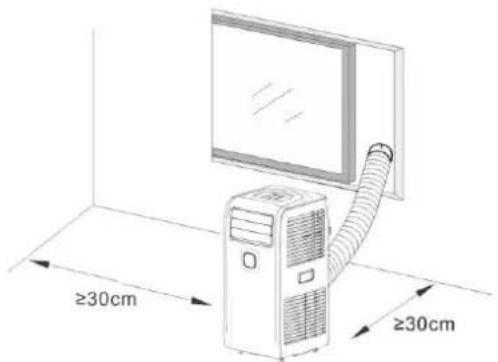

L'unité doit être installée sur une surface plane ou la sortie d'air ne serait pas bloquée. La distance requise autour de l'unité doit être d'au moins 30 cm.

L'unité ne doit pas etre installee dans une laverie.
Rallongez le tuyau d'évacuation en tirant sur les deux extrémités du tuyau.

• Vissez le tuyau d'évacuation dans le connecteur de tuyau.

• Vissez l'autre extrémité du tuyau d'air dans l'adaptateur de fenêtre.

• Insérez le connecteur de tuyau dans les fixations situées à l'arrière de l'appareil.

FONCTIONNEMENT

*Laissez toujours l'appareil se reposer pendant au moins 2 heures après l'avoir déplaced d'un endroit à un autre. Avant l'utilisation, vérifie si le tuyau d'évacuation a été correctement monté. Branchez l'appareil. Ouvrez les persiennes avant d'allumer l'appareil.

1. Bouton marche/arrêt

Appuyez sur le bouton marche/arrêt pourmettre l'appareil en marche.L'écran affiche la temperature ambiente.The appliance will start to work.

Appuyez à nouveau sur le bouton, l'appareil s'éteindra.

1. Bouton d'augmentation de la température / minuteur et bouton de diminution de la température / minuteur

Appuyez sur les boutons « « » pour régler la température ambiente souhaïée de 15^ à 31^ .

Les boutons peuvent également être utilisés pour régler le minuteur durant le réglage. La valeur sera augmentée / diminuée de 1 (°C / heures) à chaque pression.

3. Bouton de vitesse du ventilateur

Appuyez sur le bouton de vitesse du ventilateur pour basculer la vitesse du ventilateur entre faible, moyenne et haute. Levoyant lumineux correspondant " 念 " /“ 念 ”/“ 念 ”s'allume.

4. Bouton mode

Appuyez sur le bouton mode pourCHOISIR LE MODE DE Fonctionnement souhaite parmi AUTO, rafrachissement et ventilation. Le voyant lumineux correspondant s'allume lorsque le mode spécifique est selectionné.

Mode Auto

En mode AUTO, le capteur de température interieure fonctionne automatique pour sélectionner le fonctionnement souhaité parmi rafrachissement ou ventilation : lorsque la température ambiente n'est pas inférieure à 24^ , l'appareil selectionne automatique le mode rafrachissement, et lorsque la température ambiente est inférieure à 24^ , l'unité selectionne automatique le mode ventilation.

Mode rafraichissement

Le compresseur se met en marche lorsque la température est supérieure à la température de consigne. Lorsque la température ambiente est inférieure à la température de consigne, le compresseur s'arrête et le ventilateur fonctionne à la vitesse définie initialement.

Remarque : Lorsque le compresseur fonctionne, l'unité vitre légèrement. Ceci est normal et sans danger.

Mode ventilation

Lorsque le ventilateur fonctionne à la vitesse de consigne, le compresseur ne fonctionne pas.

Le réglage de la température en mode ventilation n'est pas efficace.

5. Déshumidification

• Appuyez sur le bouton de déshumidification pour activer la fonction. Le ventilateur fonctionne à faible vitesse. La vitesse du ventilateur et la température ne peuvent pas été régées.
  Le compréseur s'arrête après 8 minutes de fonctionnement, puis se remet en marche après 6 minutes.
• Appuyez sur le bouton mode pour passer en mode AUTO / refraîissement / mode ventilation.

6. Bouton du minuteur

Réglage de la mise en marche automatique

• Lorsque l'appareil est eteint, appuyez sur le bouton du minuteur, le témoin lumineux du minuteur clignote.

• Appuyez sur le bouton d'augmentation ou de diminution du minuteur pour selectionner l'heure de la mise en marche automatique entre 1 et 24 heures. Le témoin lumineux de la minuterie clignote pendant quelques seconds, puis resté allumé; l'écran numérique est étéint. Le réglage de la minuterie est confirmé.

• Vous pouvezCHOISIR la vitesse et le mode de ventilation en meme temps.
  L'appareil démarre automatiquement une fois que le temps prénéglé est écoué.

Réglage de l'arrêt automatique

Lorsque l'appareil est en marche, appuyez sur le bouton du minuteur, le témoin lumineux du minuteur clignote.
- Appuyez sur le bouton d'augmentation ou de diminution du minuteur pour sélectionner l'heure d'arrêt automatique entre 1 et 24 heures. Le témoin lumineux clignote pendant quelques secondes, puis reste allumé; l'écran numérique affiche la temperature ambiente. Le réglage de la minuterie est confirmé.
L'appareil s'arrête automatiquement une fois que le temps préréglé est écoulé.

Pour annuler le minuteur, reglez l'heure à 0 heures, ou appuyez sur la touche de réglage du minuteur, et lorsque l'écran numérique clignote, appuyez à nouveau sur le bouton du minuteur. Le témoin lumineux du minutesur s'éteint alors.

7. Bouton de sommeil (uniquement actif en mode rafraîchissement)

Appuyez sur le bouton de sommeil pour activer le mode sommeil. Le témoin lumineux de sommeil s'allume.

En mode sommeil, le ventilateur tourne automatiquement a faible vitesse. La tempereature de consigne augmente de 1^ après une heures, et augmente de 2^ après deux heures. Avec six heures, l'appareil s'arrête automatiquelement.

REMARQUE:

Le dispositif de protection peut se déclencher et arrer l'appareil dans les conditions listedes ci-dessous.

Rafraîchissement	La température ambiente est supérieure à 43 °C.
	La température ambiente est inférieure à 15 °C.
Déshumidification	La température ambiente est inférieure à 15 °C.

• Si l'appareil fonctionne en mode rafrachissement ou en mode déshumidification avec porte ou fenêtre ouverte pendant une longue période lorsque l'humidité relative est supérieur à 80%, de la rosée peut s'écouler de la sortie d'air.

Vidange de l'eau

1) Rappel spécial : il y a un recyclage de l'eau condensée caché dans cet apparéil. L'eau condensée est en partie recyclée entre le condenseur et le bac à eau. Lorsque le niveau d'eau monte au niveau supérieur, le code « E4 » de replissage s'affiche sur l'écran numérique pour rappeler qu'il faut vidanger l'eau.
2) Veuillez couper l'alimentation électrique, déplacer l'appareil à un endroit adapté, enlever le bouchon situé dans l'orifice de vidange pour vidanger complètement l'eau. Si les conditions le permettent, vous pouvez également connecter le tuyau de vidange à l'orifice de vidange pour vidanger l'eau. Cet apparéil dispose de deux orifices de vidange.
3) ÀpRES la vidange, remettez le bouchon dans l'orifice de vidange, sinon l'appareil risque de fuir et de rendre votre piece humide.

NETTOYAGE ET ENTRETIEN

• Avant le nettoyage, veillez à débrancher l'appareil de la prise d'alimentation électrique.
  N'tutilisez pas d'essence ou d'autres produits chimiques pour nettoyer I'appareil.
• Ne lavez pas l'appareil directement.
• Si l'appareil est endommagé, veuillez contacter le revendeur ou le centre de réparation.

Filtre à air

Si les filtrés à air sont bouchés par de la poussière ou des saletés, ils doivent être nettoyés toutes les deux semaines.

• Retirez les filtres à air en tirant sur la languette.
  Nettoye z tte a air aucn duertent neutr dans de l'ea tied (< 40^) et faites-le secher a I'ombre.
• Installes de nouveau le filtré à air.

Nettoyage de la surface

Commencez par nettoyer la surface avec un détergent neutre et un chiffon humide, puis essuyez-la avec un chiffon sec.

GUIDE DE DÉPANNAGE

Problèmes	Causes possibles	Solutions
L'appareil ne refroidit pas suffisamment	Les portes ou les fenêtres ne sont pas fermées.	Assurez-vous que toutes les fenêtres et les portes sont fermées.
	Il y a des sources de chaleur dans la piece.	Éliminer les sources de chaleur si possible.
	Le tuyau d'évacuation d'air chaud n'est pas connecté ou est bloqué.	Connectez ou nettoyez le tuyau d'évacuation d'air chaud.
	Le réglage de la température est trop élevé.	Réinitialisez a température.
	L'entrée d'air / sortie d'air est bloquée.	Nettoyez l'entrée d'air / sortie d'air.
L'appareil est bruyant	Le sol n'est pas plat ou n'est pas assez plat.	Placez l'appareil sur une surface plane et horizontale, si possible.
	Le son provient de l'écoulement du réfrigérant à l'intérieur de l'appareil.	C'est normal.
Code « E2 » affché à l'écran numérique	Le capteur de température ambiente ne fonctionne pas.	Remplacez le capteur de température ambiente. Contactez un technicien/agréé pour la réparation.
Code « E3 » affché à l'écran numérique	Le capteur de température de l'évaporateur ne fonctionne pas.	Remplacez le capteur de température de l'évaporateur Contactez un technicien/agréé pour la réparation.
Code « E4 » affché à l'écran numérique	Alerte de replissage d'eau	Vidangez l'eau.

DONNÉES TECHNIQUES

Données ci-dessous pour votre reférence

Modèle	PAC-125152.3
Tension nominale	220-240V
Fréquence nominale	50Hz
Entrée nominale	950W
Courant nominal	4.3A
Capacité de refroidissement	9000BTU
Élimination de l'humidité (Fable / Forte)	1.0
Flux d'air	300m³/h

INFORMATIONS ERP

	Valeur
Marque déposée	Emerio
Identification du modele	PAC-125152.3
Puisance sonore (refroidissement)	64.3dB(A)
Nom du fluide frigorigène	R290
Puisance absorbée nominale pour le refroidissement (kW)	0.95
Taux d'efficacité énergétique nominal	2.6
PRP (kg CO2 eq)	3
Classe d'efficacité énergétique	A
Consommation d'énergie pour les-appareils à double conduit(kWh / h)	-
Consommation d'énergie pour les-appareils à conduit unique(kWh / h)	0.96
Consommation en mode thermostat désactivé (W)	-
Consommation électrique en mode veille (W)	0.43
Capacité de refroidissement	9000BTU
Les fuites de réfrigérants contribuent au changement climatique. Les réfrigérants ayant un potentiel de réchauffement planétaire (PRP) inférieur contribueraient moins au réchauffement planétaire qu'un réfrigérant représentant un PRG supérieur, en cas de fuite dans l'atmosphère. Cet apparéil contient un fluide frigorigène avec un PRP égal à 3. Cela signifie que si 1 kg de ce fluide frigorigène était rejeté dans l'atmosphère, l'impact sur le réchauffement planétaire serait 3 fois supérieur à 1 kg de CO2 sur une période de 100 ans. N'essayez jamais d'interférer vous-même avec le circuit de fluide frigorigène ni de le démonter vous-même et faites toujours appel à un professionnel.#Consommation d'énergie 0.96 kWh pour le modele PAC-125152.3 en 60 minutes d'utilisation dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend de la manière dont l' apparéil est utilisé et de son emplacement.Pour toute information complémentaire, veuillez contacter :Emerio Switzerland AGOberneuhofstrasse 16340 BaarSwitzerland

GARANTIE ET SERVICE APRÉS-VENTE

Nos apparèils sont soumis à un contrôle de qualité strict avant d'être livrés. Si l'appareil a toute fois été endommaged lors de la production ou du transport en dépit des soins que nous lui donnons, returnez l'appareil au vendeur.

Nous offrons une garantie de 2 ans pour l'appareil acheté à partir de la date de vente. En cas de produit défectueux, vous pouvez returner directement au point de vente.

Les défauts dus à une utilisation non conforme de l'appareil et les dommages dus à une intervention ou réparation faite par une pierce personne ou dus à l'installation de pieces qui ne sont pas d'origine ne sont pas couverts par cette garantie. Conservez toujours votre reçu, car sans celui-ci vous ne pourrez réclamer aucuneASFTE de garantie. Les dommages causés par le non respect des instructions de ce manuel rendront la garantie caduque, nous déclinons toute responsabilité en cas de dommages indirects. Nous déclinons toute responsabilité en cas de dégats matériels ou de dommages corporels causés par une utilisation inappropriée ou si les instructions de sécurité n'ont pas eté convenablement observées. Si les accessoires sont endommagés, cela ne signifie pas que toute la machine sera remplaee gratuitement. Dans de tels cas, veuillez contacter

notre assistance. Des pieces brises en verre ou en plastique sont toujours sujettes à des frais. Les défauts des consommables ou des pieces susceptibles de s'user, ainsi que le nettoyage, l'entretien, réparation ou les frais d'expédition et de transport à destination et au départ de tout lieu de réparation. Desdites pieces ne sont pas couverts par la garantie et doivent donc être payés.

Le symbole de la poubelle barrée signifie que ce produit ne peut pas etre elimine avec les déchets menagers usuels. Les équipements electroniques et electriques non compris dans le processus de tri selectif sont potentiellement dangereux pour I'environnement et la santhe humaine en raison de la presence de substances dangereuses. Veuillez les eliminer de maniere responsable dans des centres approuvés de traitement ou recyclage des déchets.

LA BATTERIE DOIT ETRE RECYCLEE OU MISE AU REBUT D'UNE MANIÈRE APPROPRIÉE. NE

PAS OUVRIR. NE PAS JETER DANS UN FEU ET NE PAS COURT-CIRCUITER.

Avant de commencer à travailler sur des systèmes contenant des frigorigènes inflammables, des contrôleles de sécurité sont nécessaires pour réduire au minimum le risque d'inflammation. Pour réparer le système de réfrigeration, les précautions suivantes doivent être respectées avant de procéder à des travaux sur le système.

2) Procedure de travail

Les travaux doivent être effectuels selon une procédure contrôle, de manière à minimiser le risque de présence de gaz ou de vapeurs inflammables pendant l'exécution des travaux.

3) Zone de travail général

Tout le personnel de maintenance et les autres personnes travaillant dans la zone concernée doivent être informés de la nature des travaux effectuels. Les travaux dans des espaces confinés doivent être évités. La zone autour de l'espace de travail doit être divisée. Assurez-vous que les conditions dans la zone ont été sécurisées par le contrôle des matériaux inflammables.

4) Vérification de la présence de réfrigerant

La zone doit être vérifiée avec un détecteur de réfrigérant approprié avant et pendant le travail, afin de s'assurer que le technicien est conscient des atmosphères potentiellement inflammbables. Assurez-vous que l'équipment de détction de fuite utilisé est adapté aux fluides frigorigènes inflammables, c'est-à-dire qu'il ne produit pas d'étinçelles, qu'il est correctement scelled ou qu'il est intrinsèquement sur.

5) Présence d'extincteur

Si des travaux à chaud doivent être effectuels sur l'équipement de réfrigération ou sur toute piece associée, un équipement d'extinction d'incendie approprié doit être à disposition. Installez un extincteur à poudre sèche ou à CO_2 à proximité de la zone de chargement.

6) Aucune source d'inflammation

Aucune personne effectuant des travaux en relation avec un système de réfrigération impliquant l'exposition de tuyauteries contenant ou ayant contenu un réfrigérant inflammable ne doit utiliser une source d'inflammation susceptible de provoquer un incendie ou une explosion. Toutes les sources d'inflammation possibles, y compris une cigarette allumée, doivent être suffisamment éloignées du lieu d'installation, de réparation, de retrait et d'élimination, pendant lesquelles un réfrigérant inflammable peut eventuellement être rejeté dans l'espace environnant. Avant le début des travaux, la zone autour de l'équipement doit être inspectée pour s'assurer qu'il n'y a pas de danger d'inflammabilité ou de risque d'inflammation. Des panneaux «Interdiction de fumer» doivent être affichés.

7) Zone ventilée

Assurez-vous que la zone est à l'air libre ou qu'elle est correctement ventilée avant de pénétrer dans le système ou d'effectuer des travaux à chaud. Une certaine ventilation doit être maintainue pendant la durée des travaux. La ventilation doit disperser en toute sécurité tout fluide réfrigérant libre et de préférence l'expulser vers l'extérieur dans l'atmosphère.

8) Contrôles de l'équipement de réfrigération

Lorsque des composants électriques sont replacés, ils doivent être adaptés à l'usage prévu et aux specifications appropriées. Les directives du fabricant en matière de maintenance et d'entretien doivent être suivies à tout moment. En cas de doute, consultez le service technique du fabricant.

Les contrôleurs suivants doivent être appliqués aux installations utilisant des réfrigerants inflammables :

• La taille de la charge est conforme à la taille de la piece dans laquelle les pieces contenant le réfrigérant sont installées;

• Les machines de ventilation et les sorties d'air fonctionnent correctement et ne sont pas obstrués;

• Si un circuit de réfrigeration indirect est utilisé, le circuit secondaire doit être vérifié pour la présence de réfrigerant;

• Le marquage sur l'équipement continue d'être visible et lisible. Les marques et signes illisibles doivent être corrigés;

• Les tuyaux ou composants de réfrigeration sont installés dans une position où ils ne risquent pas d'être exposés à une substance susceptible de corroder les composants contenant du fluide frigorigène, à moins que les composants ne soient construits avec des materiaux représentant une résistance inherente à la corrosion ou une protection adequate contre la corrosion.

9) Contrôles des appareils électriques

La réparation et la maintenance des composants électriques doivent inclure les contrôleles de sécurité initiaux et les procédures d'inspection des composants. S'il existe un défaut susceptible de compromètement la sécurité, aucune alimentation électrique ne doit être connectée au circuit jusqu'à ce que le problème soit résolu de manière satisfaisante. Si le défaut ne peut pas être corrigé immédiatement mais qu'il est nécessaire de poursuivre le fonctionnement, une solution-temporaire ajustée doit être utilisée. Cela doit être signalé au contrôle de l'équipment afin que toutes les parties soient informées. Les contrôleles de sécurité initiaux doivent inclure :

• que les condensateurs soient décharges : cela doit être fait de manière sure pour éviter toute possibilité d'étincelle ;
  qu'il n'y a pas de composants électriques et de cables sous tension qui soient exposés lors du chargement, de la récapération ou de la purge du système;
• Qu'il existe une continuité de la mise à la terre.

2. Réparations des composants scellés

1) Pendant les réparations des composants scellés, toutes les alimentations électriques doivent être débranchées de l'équipement utilisé avant l'enlèvement des couvercles scellés, etc. S'il est absolument nécessaire d'avoir une alimentation électrique de l'équipement pendant la procédure d'entretien, un système permanent de détction de fuite doit être situé au point le plus critique pour avertir d'une situation potentiellement dangereuse.
2) Une attention particulière doit être portée aux points suivants afin de garantir que le travail sur les composants électriques ne modifie pas le boîtier de manière à ne pas nuire à la protection. Cela inclut les dommages sur les cables, le nombre excessif de connexions, les bornes non conformes aux specifications d'origine, les dommages sur les joints d'étanchéité, le mauvais montage des presse-étoupes, etc.

Assurez-vous que l'apparil est bien monté. Assurez-vous que les joints ou les matériaux d'étanchéité ne sont pas dégradés de telle sorte qu'ils ne seront plus à empêcher la pénétration d'atmosphères inflammables. Les pieces de rechange doivent être conformes aux specifications du fabricant.

REMARQUE: L'utilisation d'un produit d'étanchéité à base de silicone peut nuir à l'efficacité de certains types d'équipement de détction de fuites. Les composants de sécurité intrinsèque ne doivent pas nécessairement être isolés avant de travailler dessus.

3. Réparation des composants à sécurité intrinsèque

N'appliquez pas de charges inductives ou capacités permanentes sur le circuit sans vous assurer que cela ne dépassera pas la tension et le courant admissibles pour l'équipement utilisé. Les composants à sécurité intrinsèque sont les seuls types sur lesquels on peut travailler tout en étant dans une atmophère inflammable. L'appareil d'essay doit avoir les spécifications correctes. Remplacez les composants uniquement par des pieces spécifiées par le fabricant. D'autres pieces peuvent provoquer l'inflammation du réfrigérant dans l'atmosphère par une fuite.

4. Câblage

Vérifiez que le câblage ne sera pas soumis à l'usure, à la corrosion, à une pression excessive, aux vibrations, aux arêtes vives ou à tout autre effet nuisible. Le contrôle doit également prendre en compte les effets du vieillissement ou des vibrations continuelles provenant de sources telles que les compresseurs ou les ventilateurs.

5. Détction de réfrigerants inflammbables

En aucun cas, des sources d'inflammation potentielles ne doivent être utilisées pour rechercher ou détecter des fuites de réfrigérant. Une torche aux halogenues (ou tout autre détecteur utilisant une flamme neue) ne doit pas être utilisée.

6. Méthodes de détéction de fuite

Les méthodes de détction des fuites suivantes sont jugées acceptables pour les systèmes contenant des frigorigènes inflammables.

Des détecteurs de fuites électroniques doivent être utilisés pour détecter les réfrigerants inflammables, mais la sensibilité peut ne pas être ajustée ou nécessiter un réétalonnage. (L'équipment de détction doit être étalonné dans une zone sans réfrigerant). Assurez-vous que le détector n'est pas une source potentielled'inflammation et qu'il convient au réfrigerant utilisé. L'équipment de détction des fuites doit être régle sur un pourcentage de la LF du réfrigerant et doit être étalonné sur le réfrigerant utilisé et le pourcentage de gaz approprié (25% maximum) confirmé. Les fluides de détction des fuites peuvent être utilisés avec la plupart des réfrigerants, mais l'utilisation de détergents contenant du chlore doit être évitee car le chlore peut réagir avec le réfrigerant et corroder les conduites en cuivre. Si une fuite est suspectée, toutes les flammes nues doivent être retirees / étéintes. Si une fuite de réfrigerant nécessitant un brasage est détectée, tout le réfrigerant doit être recupéré du système ou isolé (au moyen de vannes d'arrêt) dans une partie du système éloignée de la fuite. L'azote exempt d'oxygène (OFN) doit ensuite être purgé à travers le système avant et pendant le processus de brasage.

7. Retrait et évacuation

Lorsque vous accedez au circuit de fluide frigorigène pour effectuer des réparations - ou à toute autre fin - utilisez les procédures classiques. Cependant, il est important que les mêilles pratiques soient suivies car l'inflammabilité est dangereuse. La procédure suivante doit être respectée :

• Retirez le réfrigerant;
• Purgez le circuit avec un gaz inerte;
• Evacuez;
• Purgez à nouveau avec un gaz inerte;
  Ouvrez le circuit en coupant ou en brasant.

La charge de réfrigerant doit être récapurée dans les bouteilles de récapération adaptées. Le système doit être « vide » avec de l'azote sans oxygène pour rendre l'unité sure. Ce processus peut avoir besoin d'être répétré plusieurs fois. L'air compré ou l'oxygène ne doit pas être utilisé pour cette tâche. Le rincege doit être réalisé en rompant le vide dans le système avec de l'azote sans oxygène et en continuant à le verser jusqu'à atteindre la pression de fonctionnement, puis en le relachant dans l'atmosphère et en le tirant finalement vers le vide. Ce processus doit être répétré jusqu'à ce qu'il n'y ait plus de réfrigerant dans le système. Lorsque la dernière charge d'azote sans oxygène est utilisée, le système doit être purgé à la pression atmosphérique pour permettre le travail. Cette opération est absolument essentielle pour que des opérations de brasage sur la tuyauterie aient lieu. Assurez-vous que la sortie de la pompe à vide ne se trouve pas à proximité de sources d'inflammation et qu'il existe une ventilation.

8. Procedures de charge

En plus des procédures de charge conventionnelles, les exigences suivantes doivent être suivies.

Assurez-vous que les différents réfrigerants ne soient pas contaminés lors de l'utilisation d'un équipement de charge. Les tuyaux ou les conduites doivent être aussi courts que possible pour minimier la quantité de réfrigerant qu'ils contiennent.
- Les bouteilles doivent être maintainues verticales.
Assurez-vous que le système de réfrigeration est mis à la terre avant de le charger en réfrigerant.

• Etiquetez le système lorsque le chargement est terminé (si ce n'est déjà fait).
• Unsoon extréme doit être pris pour ne pas trop replir le système de réfrigération.

Avant de recharger le système, il doit être testé sous pression avec de l'azote sans oxygène. Le système doit être soumis à un test d'échéité à la fin du chargement mais avant la mise en service. Un contrôle d'échéité doit être effectué avant de quitter le site.

9. Mise hors service

Avant d'effectuer cette procédure, il est essentiel que le technicien connaisse parfaitement l'équipement et tous ses détails. Il est recommandé, conformément aux bonnes pratiques, de récapuerer tous les réfrigérants en toute sécurité. Avant l'exécution de la tâche, un échantillon d'huile et de fluide frigorigène doit être prélevé au cas où une analyse serait nécessaire avant la réutilisation du fluide frigorigène récapéré. Il est essentiel que l'alimentation électrique soit disponible avant le début de la tâche.

a) Familiarisez-vous avec l'équipement et son fonctionnement.
b) Isolez le système electriquement.
c) Avant de tenter la procEDURE, assurez-vous que :

• Un équipement de manutention mécanique est disponible, si nécessaire pour la manipulation des bouteilles de réfrigérant;
• Tous les équipements de protection individuelle sont disponibles et utilisés correctement.
  Le processus de récapération est supervisé à tout moment par une personne compétente.
  L'equipement de recupération et les bouteilles sont conformes aux normes appropriées.
  d) Pompeze le système de réfrigerant, si possible.
  e) Si faire le vide n'est pas possible, creez un collecteur de sorte que le réfrigerant puisse être éliminé de différentes parties du système.
  f) Assurez-vous que la bouteille est située sur la balance avant la récapération.
  g) Démarrez la machine de récapération et opérez conformément aux instructions du fabricant.
  h) Ne replissez pas trop les bouteilles. (Pas plus de 80% du volume de charge liquide).
  i) Ne dépassez pas la pression maximale de service de la bouteille, même temporairement.
  j) Lorsque les bouteilles ont eté remplies correctement et que le processus est terminé, assurez-vous que les bouteilles et l'équipement sont retirés du site rapidement et que toutes les vannes d'isolement de l'équipement sont fermées.
  k) Le réfrigérant recupéré ne doit être charge dans un autre système de réfrigération que s'il a été nettoyé et vérifié.

10. Étiquetage

L'équipement doit porter une étiquette indiquant qu'il a été mis hors service et vide du réfrigerant. L'étiquette doit être datée et signée. Assurez-vous que l'équipement contient des étiquettes indiquant que celui-ci contient du réfrigerant inflammable.

11. Récupération

Lorsque vous retirez du fluide frigorigène d'un système, que ce soit pour un entretien ou une mise hors service, il est recommandé desteroler tous les réfrigerants de maniere sure. Lors du transfert de réfrigerant dans des bouteilles, veiliez à n'utiliser que des bouteilles de récepuration de réfrigerant appropriées. Assurez-vous que le nombre correct de bouteilles permettant de contenir la charge totale du système est disponible. Toutes les bouteilles à utiliser sont désignées pour le réfrigerant récepéré et étiquetés pour ce réfrigerant (c'est-à-dire des bouteilles spéciales pour la récepuration du réfrigerant). Les bouteilles doivent être équipées d'une soupape de surpression et des vannes d'arrêt associées en bon état de fonctionnement. Les bouteilles de récepuration vides sont evacuées et, si possible, refroidies avant la récepuration. L'équipment de récepuration doit être en bon état de fonctionnement, avec un ensemble d'instructions concernant

l'équipement disponible et doit être adapté à la récapération des réfrigerants inflammables. En outre, un jeu de balances étalonnées doit être disponible et en bon état de fonctionnement. Les flexibles doivent être complets avec des raccords débranchés sans fuite et en bon état. Avant d'utiliser la machine de récapération, assurez-vous qu'elle est en bon état de fonctionnement, correctement entretenue et que tous les composants électriques associés sont scellés pour éviter toute inflammation en cas de libération de réfrigerant. Consultez le fabricant en cas de doute. Le fluide frigorigène récapéré doit être renvoyé au fournisseur de fluide frigorigène dans la bouteille de récapération appropriée, et le billet de transfert de déchets correspondant doit être préparé. Ne mélangez pas les réfrigerants dans les unités de récapération et surtout pas dans les bouteilles. Si les compresseurs ou leurs huiles doivent être éliminés, assurez-vous qu'ils ont été evacués à un niveau acceptable pour vous assurer que le réfrigerant inflatable ne reste pas dans le lubrifiant. Le processus d'évacuation doit être effectué avant de returner le compresseur aux fournisseurs. Seul un chauffage électrique du boîtier du compresseur doit être utilisé pour accélérer ce processus. Lorsque l'huile est evacuée d'un système, elle doit être effectuee en toute sécurité.

Compétence du personnel de service

Général

Une formation spéciale, en plus des procédures de réparation habituelles des équipements frigorifiques, est nécessaire lorsqu'un équipement contenant des réfrigerants inflammables est affecté.

Dans de nombreux pays, cette formation est assurée par des organismes d'entrainment nationaux accréités pour envisigner les normes de compétences nationales pertinentes pouvant être définies dans la législation.

Les compétences acquises doivent etre documentees par un certificat.

Formation

La formation doit inclure les éléments suivants :

Des informations sur le potentiel d'explosion des réfrigerants inflammables pour montré que les produits inflammables peuvent être dangereux lorsqu'ils sont manipulés sans précaution.

Des informations sur les sources d'inflammation potentielles, en particulier celles qui ne sont pas évidentes, telles que briquets, interrupteurs d'éclairage, aspirateurs, radiateurs électriques.

Des informations sur les différents concepts de sécurité:

Non ventilé - La sécurité de l'appareil ne dépend pas de la ventilation du botier. La mise hors tension de l'appareil ou l'ouverture du botier n'a pas d'incidence significative sur la sécurité. Néanmoins, il est possible que du réfrigerant qui s'échappe s'accumule à l'intérieur du bottier et une atmophère inflammable se dégage à l'ouverture du bottier.

Botier ventilé - La sécurité de l'appareil dépend de la ventilation du botier. La mise hors tension de l'appareil ou l'ouverture du botier ont un impact significatif sur la sécurité. Des précautions doivent être prises pour assurer une ventilation suffisante au préalable.

Piece ventilée - La sécurité de l'appareil dépend de la ventilation de la piece. La mise hors tension de l'appareil ou l'ouverture du botier n'a pas d'incidence significative sur la sécurité. La ventilation de la piece ne doit pas être arrêtée pendant les procédures de réparation.

Informations sur le concept de composants et d'enceintes étanches selon IEC 60079-15: 2010.

Des informations sur les procédures de travail correctes :

a) Mise en service
Assurez-vous que la surface au sol est suffisante pour la charge de réfrigerant ou que le tuyau de ventilation est correctement assemblé.
Raccordez les tuyaux et effectuez un test d'etanchéité avant de charger du réfrigerant.
- Vérifiez les équipements de sécurité avant la mise en service.
b) Maintenance
- Les équipements portables doivent être réparés à l'extérieur ou dans un atelier spécifique équipé pour manipuler les unités avec des réfrigerants inflammables.

Assurez une ventilation suffisante sur le lieu de réparation.
- Sachez qu'un dysfonctionnement de l'équipement peut être causé par une perte de réfrigerant et qu'une fuite de réfrigerant est possible.
- Déchargez les condensateurs de manière à ne cause aucune étincelle. La procédure standard pour court-circuiter les bornés du condensateur cree généralement des étincelles.
- Remontez les botiers scellés avec précision. Si les joints sont usés, remplacez-les.
- Vérifiez les équipements de sécurité avant la mise en service.

c) Réparations

• Les équipements portables doivent être réparés à l'extérieur ou dans un atelier spécifique équipé pour manipuler les unités avec des réfrigerants inflammables.
  Assurez une ventilation suffisante sur le lieu de réparation.
• Sachez qu'un dysfonctionnement de l'équipement peut être causé par une perte de réfrigerant et qu'une fuite de réfrigerant est possible.
• Déchargez les condensateurs de manière à ne causeur aucune étincelle.
  Lorsqu'un brasage est requis, les procedures suivantes doivent etre effectuees dans le bon ordre :

Retirez le fluide frigorigène. Si la récapération n'est pas exigée par les réglementations nationales, vidangez le réfrigérant vers l'extérieur. Veillez à ce que le réfrigérant drainé ne présente aucun danger. En cas de doute, une personne doit observer la sortie. Veillez à ce que le réfrigérant drainé ne returne pas dans le bâtiment.

• Evacuez le circuit frigorifique.
• Purgez le circuit de réfrigerant à l'azote pendant 5 minutes.
• Évacuez à nouveau.
• Enlevez les pieces à remplaçer en les coupant et non en les enflammant.
• Purgez le point de brasage à l'azote pendant le processus de brasage.
  Effectuez un test d'étanchéité avant de charger du réfrigerant.
• Remontez les botiers scellés avec précision. Si les joints sont usés, remplacez-les.
• Vérifiez les équipements de sécurité avant la mise en service.

d) Mise hors service

• Si la sécurité est affectée lorsque l'équipment est mis hors service, la charge de réfrigerant doit être retiree avant la mise hors service.
  Assurez une ventilation suffisante à l'emplacement de l'équipement.
• Sachez qu'un dysfonctionnement de l'équipement peut être causé par une perte de réfrigérant et qu'une fuite de réfrigérant est possible.
• Déchargez les condensateurs de manière à ne causer aucune étincelle.
• Retirez le fluide frigorigène. Si la recupération n'est pas exigée par les reglementations nationales, vidangez le réfrigerant vers l'extérieur. Veillez à ce que le réfrigerant drainage ne présente aucun danger. En cas de doute, une personne doit observer la sortie. Veillez à ce que le réfrigerant drainage ne returne pas dans le bâtiment.
• Évacuez le circuit frigorifique.
• Purgez le circuit de réfrigerant à l'azote pendant 5 minutes.
• Évacuez à nouveau.
• Versez l'azote jusqu'à la pression atmophérique.
• Placez une étiquette sur l'équipement indiquant que le réfrigerant est retireé.

e) Mise au rebut

Assurez une ventilation suffisante sur le lieu de travail.
- Retirez le fluide frigorigène. Si la récapération n'est pas exigée par les réglementations nationales, vidangez le réfrigerant vers l'extérieur. Veillez à ce que le réfrigerant drainage ne présente aucun danger. En cas de doute, une personne doit observer la sortie. Veillez à ce que le réfrigerant drainage ne returne pas dans le bâtiment.

• Évacuez le circuit frigorifique.
• Purgez le circuit de réfrigérant à l'azote pendant 5 minutes.
• Évacuez à nouveau.
• Découpez le compresseur et vidangez l'huile.

Transport, marquage et stockage pour les unités utilisant des réfrigerants inflammables

Transport d'équipements contenant des frigorigènes inflammables

L'attention est attirée sur le fait que des réglementations supplémentaires en matière de transport peuvent existier pour les équipements contenant des gaz inflammables. Le nombre maximal d'équipements ou la configuration des équipements pouvant être transportés ensemble sera déterminé par les réglementations de transport applicables.

Marquage de l'équipement à l'aide de panneaux

Les panneaux relatifs à des apparciels similaires utilisés dans une zone de travail sont généralement régies par les reglementations locales et définissant les exigences minimales en matière de signalisation de sécurité et / ou de santé pour un lieu de travail.

Tous les panneaux requis doivent être entretenus et les employés doivent veiller à ce que les employés reçoivent des instructions et une formation appropriées et suffisantes sur la signification des panneaux de sécurité appropriés et sur les mesures à prendre en relation avec ces panneaux.

L'efficacité des panneaux ne doit pas être diminuée par un trop grand nombre de panneaux placés ensemble.

Tous les pictogrammes utilisés doivent être aussi simples que possible et ne contenir que des détails essentiels.

Mise au rebut des équipements utilisant des réfrigerants inflammables

Reportez-vous aux réglementations nationales.

Rangement des équipements / apparéils

Le stockage de l'équipement doit être conforme aux instructions du fabricant.

Stockage du matériel emballe (invendu)

La protection de l'emballage de stockage doit être consue de manière à ce que les dommages mécaniques causés à l'équipement à l'intérieur de l'emballage ne provoquent pas une fuite de la charge de réfrigerant.

Le nombre maximal d'équipements pouvant être stockés ensemble sera déterminé par la réglementation locale.
