MANUALE UTENTE PAC-125152.3 Emerio

Condizionatore d'aria portatile (IT)

Content - Inhalt - Contenu - Contenuto

Instruction manual - English 2
Bedienungsanleitung -Deutsch. 16-
Mode d'emploi - Francais 32
Manuale d'istruzioni - Italiano 48

Manuale d'istruzioni - Italiano

ISTRUZIONI DI SICUREZZA

Prima dell'uso, accertarsi di aver fatto tutte le istruzioni riportate di seguito per evitare lesioni o danni e otteneri gli uomini risultati dall'apparecchio. Conservare quello manuale in un luogo sicuro. In caso di passaggio di proprietà dell'apparecchio, includere andere quello manuale di istruzioni.

In caso di danni causati dal mancato rispetto delle istruzioni riportate in questo manuale, la garanzia sera annullata. Il costruttore/importatore declina agli responsabilità per danni causati dal mancato rispetto del manuale o da un uso negligente o non conforme con i requisiti riportati in questo manuale.

1. Leggere e conservare queste istruzioni. Attenzione! Le immagini contenate nel manuale sono esclusivamente a scopo di riferimento.
2. Questo dispositivo può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o che non abbiano la necessaria esperienza e conoscenza se hanno ricevuto adeguate istruzioni per utilizzato il dispositivo in maniera sicura e hanno compreso i rischi impliciti.
3. I bambini non devono giocare con il dispositivo.
4. La pulizia e la manutenzione da parte dell'utente non deve essere effettuata da bambini alla supervisione.
5. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dal servizio assistenza o personale qualificato per evitare pericoli.
6. Per il solo uso in interni.
7. Non usare l'apparecchio in locali lavanderia, in prossimità di fonti di fiamme, in luoghi soggetti al rischio di schizzi d'olio, esesto alla luce solare diretta, in luoghi soggetti al rischio di schizzi d'acqua, in prossimità di vasche da bagno, docce o piscine.
8. Non insere alcun oggetto nell'apertura di uscita dell'aria. Assicurarsi di avertre i bambini di quosti pericoli.
9. Mantenere l'apparecchio in posizione verticale durante il trasporto e la conservazione per assicurare il corretto posizionamento del compressore.
10. Spagnere l'apparecchio e scollegarlo alla presa di corrente prima di pulirlo o spostarlo.
11. Per evitare il rischio di incendio, non coprire l'apparecchio.
12. La presa di corrente che alimenta l'apparecchio deve essere conforme ai requisiti di materia di sicurezza elettrica in vigore. Se necessario, informarsi sui requisiti.
13. L'apparecchio deve essere installato conformmente alle normative elettriche in vigore.
14. Specifiche dei fusibili: T, 250 V CA, 3,15 A.
15. Contattare un technician autorizzato per la riparazione o la manutenzione dell'apparecchio.
16. Non tirare, deformare o modificare il cavo di alimentazione e non immergerlo nell'acqua. La manipolazione e l'uso improprii del cavo di alimentazione comportano il rischio di scossa elettrica e danni all'apparecchio.
17. Assicurare la conformità alle normative nazionali in materia di gas.
18. Le operazioni di riparazione devono essere effettuate come raccomandato dal costruttore dell'apparecchio. Le operazioni di manutenzione e riparazione che richiedono l'assistenza di altri personale specializzato devono essere effettuate nelle supervisione di una persona competente in materia di refrigeranti infiammabili.
19. Non avviare o arrestare l'apparecchio collegando o scollegando il cavo di alimentazione per evitare il rischio di scossa elettrica o incendio dovuti al surriscaldamento.
20. Scollegare l'apparecchio alla presa di corrente se emette fumo, rumori o odori anomali.
21. Collegare l'apparecchio a una presa di corrente dotata di messa a terra.

22. Se l'apparecchio subisce danni, arrestarlo, scollegarlo alla presa di corrente e contattare un centro di assistenza autorizzato per la riparazione.

23. Non utilizzato modalità di pulizia o accelerazione del processo di sbrinamento diverse da quelli raccomandate dal costruttore.

24. Questo apparecchio deve essere conservato in un locale privo di fonti di accensione in modalità di funzionamento continuo (ad esempio: fiamme nude, apparecchi a gas in funzione, radiatori elettrici in funzione).
25. Non forare o bruciare l'apparecchio.
26. I refrigeranti possono essere inodore.
27. Questo appearecchio contiene gas refrigerante R290. L'R290 è un gas refrigerante conforme alle direttive europee sull'ambiente. Non forare alcuna parte del circuito Non disassemblare alcuna parte del circuito refrigerante.
28. Se l'apparecchio è installato, utilizzato o conservato in un'area non ventilata, la stanza deve essere progettata per evitare l'accumulo di perdite di refrigerante. La presenza di radiatori elettrici, fornelli o altre fonti di ignizione possono incendiare il refrigerante.
29. L'apparechio deve essere conservato in modo tale da evitare danni meccanici.
30. Chiunque acceda o intervenga sul circuito del refrigerante deve essere in possesso di un certificato rilasciato da un'autorità accreditata del settore che ne attesta la competenza in materia di trattamento sicuro dei refrigeranti in conformità on le specifiche riconosciute del settore di riferimento.
31. Le riparazioni devono essere effettuate conformmente alle raccomandazioni del costruttore. Le operazioni di manutenzione e riparazione che richiedono l'assistenza di altri personale specializzato devono essere effettuate sotto la supervisione di una persona competente in materia di refrigeranti inflammabili.
32. Per le istruzioni relative alla riparazione di apparecchi contenti R290, consultare i seguenti paragrafi del manuale.
33. Dopo aver spostato l'apparecchio da un locale all'alto, attendere sempre almeno 2 ore prima di avviarlo.

Attenzione: rischio di incendio/materiali inflammabili.

Leggere il manuale di istruzioni.

Manuale dell'operaatore; istruzioni di funzionamento.

Indicatore di assistenza; leggere il manuale technique.

Attenzione: non ostruire le aperture di ventilazione.

Attenzione: riporre l'apparecchio in un locale ben ventilato le cui dimensioni devono corrispondere all'area di funzionamento specificata.

Lo spazio libero intorno all'unità delve essere di almeno 30 cm.

L'apparechio deve essere installato,utilizzato e riposto in un locale con una superficie maggiore di 7.9m^2

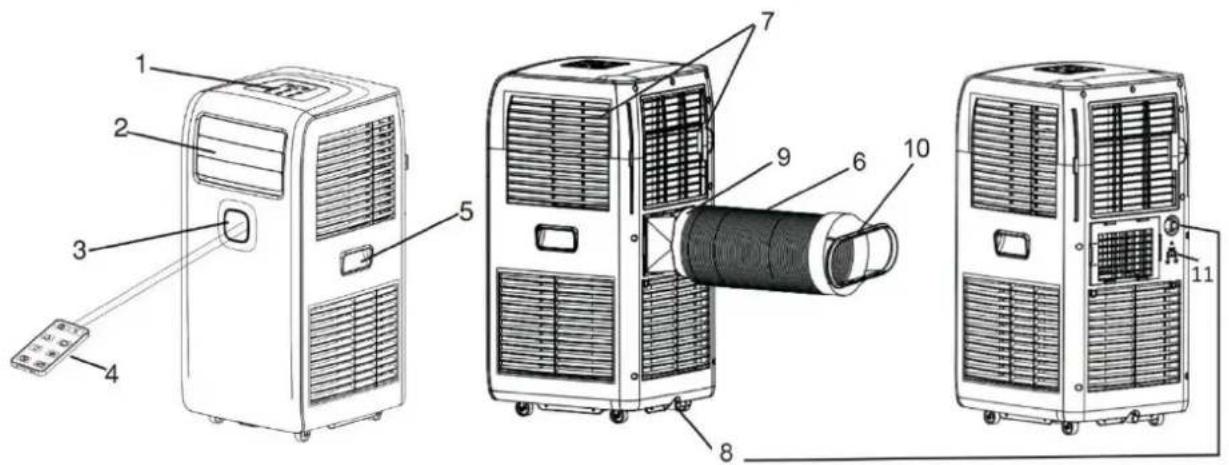

DESCRIZIONE DEI COMPONENTI

1. Pannello di controllo
2. Uscita dell'aria e griglia
3. Ricevitore del segnale
4. Telecomando
5. Impugnatura
6. Tubo di scarico dell'aria
7. Ingresso dell'aria e filtrro
8. Apertura di drenaggio (con tacco)
9. Connettore del tubo
10. Adattatore per finestra
11. Presa universale (per riporre il tappo)

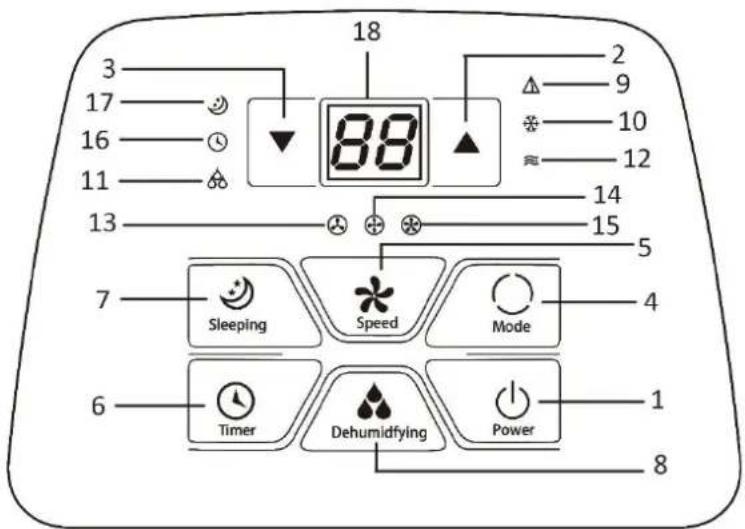

Pannello di controlo

1. Pulsante di accensione
2. Pulsante di aumento della temperatura/del timer
3. Pulsante di diminuzione della temperatura/del timer
4. Pulsante della modalità
5. Pulsante della velocità della ventola
6. Pulsante del timer
7. Pulsante della modalità Riposo
8. Pulsante della modalità Deumidificazione
9. Indicatore della modalità Automatica
10. Indicatore della modalità Raffreddamento
11. Indicatore della modalità Deumidificazione
12. Indicatore della modalità Ventilazione
13. Indicatore della ventola a bassa velocità
14. Indicatore della ventola a media velocità
15. Indicatore della ventola ad alta velocità
16. Indicatore del timer
17. Indicatore della modalità Riposo
18. Display digitale

Telecomando

L'apparecchio include un telecomando. è necessario installare una batteria CR2025 (non inclusa). Per sostituire la batteria, consultare le istruzioni riportate sul retro del telecomando. Rimuovero la batteria dal telecomando in previsione di un lungo periodo di inutilizzo. Tenere le batterie a bottone fuori alla portata dei bambini piccoli.

Le funzioni dei pulsanti sul telecommando sono identiche alle funzione dei pulsanti sul pannello di controllo.

INSTALLAZIONE

• L'apparecchio deve essere installato su una superficie pianà, in una posizione che eviti l'ostruzione delle aperture di uscita dell'aria. Mantenere uno spazio libero di almeno 30 cm intorno all'apparecchio.

L'apparecchio non deve essere installato in locali lavanderia.

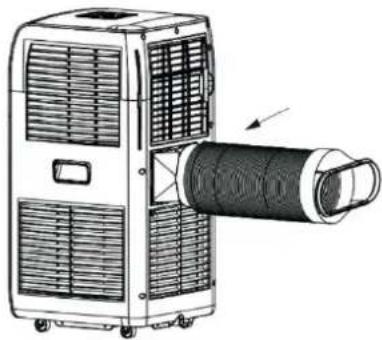

- Estendere il tubo di scarico dell'aria tirando le due estremità del tubo.

• Avvitare il tubo di scarico dell'aria nel connettore del tubo.

• Avvitare l'altra estremità del tubo di scarico dell'aria nell'adattatore per finestra.

• Inserire il connettore del tubo nel supporto sulla parte posteriore dell'apparecchio.

UTILIZZO

• Dopo aver spostato l'apparecchio da un locale all'altro, attendere sempre almeno 2 ore prima di avviarlo. Prima dell'uso, verificare che il tubo di scarico dell'aria sia installato correttamente. Collegare l'apparecchio alla presa di corrente. Aprire le alette prima di accendere l'apparecchio.

1. Accensione/spegnimento

Premere il pulsante di accensione per accendere l'apparecchio. Sul display verrà visualizzata la temperature ambientale. Quindi l'apparecchio inizIERà a funzionare.

Premere nuovamente il pulsante per spegnere l'apparecchio.

2. Aumento e diminuzione della temperatura/del timer

Premere il pulsante o per impostare la temperatura ambientale desiderata tra 15^ e 31^ . Dop o l'impostazione, sul display verrà visualizzata la temperatura ambientale.

I pulsanti possono essere usatianche per impostare il timer.I valori augmenteranno/diminui ranno di 1 (°C /ora) a agli pressione.

3. Velocità della ventola

Premere il pulsante della velocità della ventola per selezionare la velocità della ventola tra bassa, media e

alta. L'indicatore correspondente

4. Modalità di funzionamento

Premere il pulsante della modalità per impostare la modalità di funzionamento tra Automatica, Raffreddamento e Ventilazione. L'indicatore corrispondente alla modalità selezionata si illuminerà.

• Modalità Automatica

In modalità Automatica il sensore della temperatura ambientale si attiverà per selezionare automaticamente la modalità Raffreddamento ( quando la temperatura ambientale è parl o superiore a 24^ ) o Ventilazione ( quando la temperatura ambientale è inferiore a 24^ ).

• Modalità Raffreddamento

Quando la temperatura ambientale è superiore alla temperatura impostata, il compressore si avvià.

Quando la temperature ambientale è inferiore alla temperature impostata, il compressore si arresterà e la ventola ritornerà a funzionare alla velocità impostata in precedenza.

Note: quando il compressore è in funzione, l'apparecchio vibra leggermente. É un fenomeno normale che non ha alcuna consegenza.

• Modalità Ventilazione

Quando la ventola è in funzione il compressore non si attiverà.

In esta modalità non è possible regolare la temperatura.

5. Deumidificazione

• Premere il pulsante della modalità Deumidificazione per attivare la modalità Deumidificazione. InQLa ventola funziona a bassa velocità. Non è possibile regolare la velocità della ventola ne la temperatura.
  Il compressore si arresterà dopo 8 minuti di funzionamento e si riavvierà dopo altri 6 minuti.
• Premere il pulsante della modalità per passare alla modalità Automatica, Raffreddamento o Ventilazione.

6. Timer di avvio/arresto

Avvio automatico

• Quando l'apparecchio non è in funzione, premere il pulsante del timer. L'indicatore del timer lampeggerà.

• Premere i pulsanti di aumento o diminuzione del timer per impostare l'intervalto di avvio automatico tra 1 e 24 ore. L'indicatore del timer lampeggerà per quale secondo prima di rimanere acceso, e il display si spegnerà. Il timer è attivo.

• èanche possibile impostare la velocità della ventola e la modalità di funzionamento.

• L'apparecchio si avviare automaticamente allo scadere dell'intervallo impostato.

Arresto automatico

• Quando l'apparecchio è in funzione, premere il pulsante del timer. L'indicatore del timer lampeggerà.
• Premere i pulsanti di aumento o diminuzione del timer per impostare l'intervallo di arresto automatico tra 1 e 24 ore. L'indicatore del timer lampeggerà per quale secondo prima di rimanere acceso, e sul display verrà visualizzata la temperature ambientale. Il timer è attivo.
• L'apparecchio si arresterà automaticamente allo scadere dell'intervallo impostato.

Per annullare la funzione di avvio o arresto automatico impostare il timer a 0 o, quando il display lampeggia durante l'impostazione del timer, premere nuovamente il pulsante del timer. L'indicatore del timer si spegnerà.

7. Modalità Riposo (attivo esclusivamente in modalità Raffreddamento)

Premere il pulsante della modalità Riposo per attivare但这a modalità. L'indicatore della modalità Riposo si illuminerà.

In modalità Riposo la ventola funzionera automaticamente a bassa velocità. La temperatura impostata aumentara di 1^ dopo un'ora e aumentera di 2^ dopo due ore. Dopoe sei ore, l'apparecchio si arresterà automaticamente.

NOTE

Il disposivo di protezione cui attivarsi e arrestare automaticamente l'apparecchio nelle condizioni descritte di seguito.

Raffreddamento	La temperatura ambientale è superiore a \( {43}^{ \circ }\mathrm{C} \) .
	La temperatura ambientale è inferiore a \( {15}^{ \circ }\mathrm{C} \) .
Deumidificazione	La temperatura ambientale è inferiore a \( {15}^{ \circ }\mathrm{C} \) .

• Quando l'apparecchio è in funzione in modalità Raffreddamento o Deumidificazione, le porto o le finestre rimangono aperte per un lungo periodo e l'umidità relativà è superiore all'80%, dall'uscita dell'aria potrebbe sgocciolare dell'accua di condensa.

Drenaggio dell'acqua

1) Nota: l'apparecchio integra unsystema di ricolco dell'acqua di condensa. L'acqua di condensa viene parzialmente riciclata tra il condensatore e il serbatoio dell'acqua. Quando la quantità di acqua raggiunge il livello massimo, sul display verrà visualizzato il codice erre "E4" e sare necessario drenare l'acqua.
2) Scollegare l'apparecchio alla presa di corrente, spostarlo in un luogo appropriato e rimuovere il tappo alla porta di drenaggio per drenare l'acqua di condensa. Se le condizioni lo consentono, èanche possibile collegare il tubo di drenaggio all'apertura di drenaggio. L'apparecchio è dotato di due porte di drenaggio.
3) Al terme del drenaggio dell'acqua di condensa, riposizione are il tappo nella porta di drenaggio per evitare perdite d'acqua.

PULIZIA E MANUTENZIONE

• Prima di pulire l'apparecchio, scollegarlo alla presa di corrente.
  Non usare benzina o altri agenti chimici per pulire l'apparecchio.
  Non bagnare l'apparecchio direttamente.
  Se l'apparecchio è danneggiato, contattare il rivenditore o un centro di assistenza.

Filtro dell'aria

Per evitare che i filtri dell'aria vengano ostruiti da polvere/sporcizia è necessario pulirli agli due settimane.

• Estrarre i filtri dell'aria usingo le rispettive linguette.
• Pulire i filtri dell'aria con un detergente neutro e acqua tiepida (< 40^) e lasciarlo asciugare all'aria al riparo alla luce solare diretta.
  Reinstallare i filtri dell'aria.

Superfici esterne

Pulire le superfici esterne con un detergente neutro e un panno umido, quindi asciugarle con un panno asciutto.

RISOLUZIONE DEI PROBLEMI

Problemi	Possibili cause	Solutazioni
L'aria non è abbastanza fredda	Le porto o le finestre della stanza sono aperte.	Assicurarsi di chiudere tutte le porte e le finestre.
	Nella stanza sono presenti fonti di calore.	Rimuovere le fonti di calore, se possibile.
	Il tubo di scarico dell'aria calda non è collegato o è ostruito.	Collegare o pulire il tubo di scarico dell'aria calda.
	La temperature impostata è troppo alta.	Modificare la temperature impostata.
	Le aperture di ingressso o di uscita dell'aria sono bloccate.	Pulire le aperture di ingressso e di uscita dell'aria.
L'apparecchio è rumoroso.	Il pavimento non è a livello o non è piano.	Posizionare l'apparecchio su una superficie piana e a livello, se possibile.
	Il rumore è causato dal flusso di refrigerante all'interno dell'apparecchio.	È un fenomeno normale.
Sul display appara il codice "E2".	Malfunzionamento del sensore della temperature ambientale.	Il sensore della temperature ambientale deve essere sostituito. Contattare un centro di assistenza autorizzato.
Sul display appara il codice "E3".	Malfunzionamento del sensore della temperature dell'evaporatore.	Il sensore della temperature dell'evaporatore deve essere sostituito. Contattare un centro di assistenza autorizzato.
Sul display appara il codice "E4".	Il serbatoio dell'acqua è pieno.	Svuotare il serbatoio dell'acqua.

SPECIFICHE TECNICHE

Di seguito sono riportate le specifiche tecniche dell'apparecchio.

Modello	PAC-125152.3
Tensione nominale	220-240V
Frequenza nominale	50Hz
Potenza in ingresso	950W
Corrente nominale	4.3A
Capacità di raffreddamento	9000BTU
Rimozione dell'umidità (L/H)	1.0
Flusso d'aria	300m³/h

SPECIFICHE TECNICHE

	Valore
Marchio commerciale	Emerio
Identificativo del modello	PAC-125152.3
Livello di potenza sonora (raffreddamento)	64.3dB(A)
Nome del refrigerante	R290
Potenza nominale assorbita per il raffreddamento (kW)	0.95
Indice di efficienza energetica nominale	2.6
GWP (kgCO2eq)	3
Classe di efficienza energetica	A
Consumo di energia per apparetti a doppio condotto (kWh/h)	-
Consumo di energia per apparetti a singolo condotto (kWh/h)	0.96
Consumo di energia in modalità a termostato spento (W)	-
Consumo di energia in modalità standby (W)	0.43
Capacità di raffreddamento	9000BTU
La perdita di refrigerante contribuisce al cambiamento climatico. In caso di rilascio nell'atmosfera, i refrigeranti con un potenziale di riscaldamento globale (GWP) più basso contribuiscono in misura minore al riscaldamento globale rispetto a quelli con un GWP più elevato. Questo apparetchio contiene un fluido refrigerante con un GWP di 3. Se 1 kg di quello fluido refrigerante fosse rilasciato nell'atmosfera, quindi, l'impatto sul riscaldamento globale sarebbe 3 volte più elevato rispetto a 1 kg di CO2, per un periodo di 100 anni. In nessun caso l'utente deve cercare di intervenire sul circuito refrigerante o di disassemblare il prodotto. Rivolgersi a personale qualificato. #Consumo di energia: 0.96 kWh per il modello PAC-125152.3 in 60 minuti di utilizzo in condizioni normali di prova. Il consumo effettivo dipende dalle modalità di utilizzo dell'apparetchio e dal luogo in cui è installato. Per ulteriori informazioni, contattare: Emerio Switzerland AG Oberneuhofstrasse 1 6340 Baar Switzerland

GARANZIA E SERVIZIO DI ASSISTENZA

Prima della fornitura, i nostri apparecchi vengono sottoposti ad un severo controllo di qualità. Se, nonostante la massima cura, si sono verificati danni durante la produzione o il trasporto, si prega di restituire l'apparecchio al rivenditore.

Concediamo 2 anni di garanzia sull'apparecchio acquistato; il periodo di garanzia inizia dal giorno dell'acquisto. Se il prodotto è difettioso, rivolgersi al punto vendita.

I difetti derivanti da un uso scorretto dell'apparecchio e le malfunzioni dovute all'intervento o alla riparazione da parte di terzi o alla sostituzione di componenti con ricambi non originali non sono coperti da但这a garanzia. Conservare sempre lo scontrino, perché il quale non è possible far valere la garanzia. I dati dovuti al non rispetto del manuale di istruzioni rendono nulla la garanzia; se ciò porta a consequences danni non potremmo essere ritenuti responsabili. Decliniamo inoltre qualsiassi responsabilità per eventuali danni o lesioni personali causati da un uso impropero o in caso di mancata aderenza al manuale di istruzioni. Eventuali danniagli accessori non implicano la sostituzione gratuite dell'intero apparecchio. In tal caso, contattare il

reparto di assistenza. La rottrura di componenti in vetro o plastica è sempre soggetta a un costo. I difetti ai componenti di consumo o a componenti soggetti a usura, compresa la pulizia, manutenzione, sostituzione o le spese di spedizione e di trasporto verso il luogo di riparazione e ritorno. degli stessi, non sono coperti alla garanzia e saranno soggetti a un costo.

Il significato del cassetto serrato rìportato sull'apparecchiatura indica che questo prodotto non deve essere smaltito con i normali rifiuti domestici. I dispositivi elettronici ed elettrici non inclusi in unprocesso di smistamento sono potenzialmente pericolosi per l'ambiente e la salute umana a causa della presenza di sostanze pericolose. Si prega di smaltire in modo responsabile presso centri idonei di raccolta differenziata.

RICICLARE O SMALTIRE LE BATTERIE NEL MODO CORRETTO. NON APRIRLE. NON

BRUCIARLE E NON CORTO-CIRCUITARLE.

1. Istruzioni generali

1) Controllo dell'area

Prima di intervenire su sistemi contenti refrigeranti inflammabili, è necessario effettuire alcuni controli di sicurezza per minimizzare il rischio di ignizione. Prima di intervenire sulsystema refrigerante, rispetto le precauzioni riportate di seguito.

2)Procedura di intervento

Effettuare l'intervento segundo una procedura controllata per minimizzare il rischio di presenza di vapore o gas infiammabile durante l'operazione.

3) Area generale di intervento

Tutto il personale di manutenzione e altre persone che lavorano nell'area devono essere informati della natura dell'intervento in corso. Evitare di lavorare in spazi ristretti. La zona intorno all'area di intervento deve essere isolata. Assicurarsi che le condizioni dell'area di intervento siano sicure in termini di materiali infiammabili.

4) Controllo della presenza di refrigerante

Controllare l'area con un rilevatore di refrigerante prima e durante l'intervento per essere consapevoli della presenza di atmospere potenzialmente infiammabili. Assicurarsi che i dispositivi di rilevazione di perdite utilizzati siano idonei all'uso con refrigeranti infiammabili, overo che non producano scintille e siano sigillati adeguatamente o a sicurezza intrinseca.

5) Presenza di estintori

Se è necessario effettuare lavori a caldo sull'apparecchio o sui loro componenti, tenere un dispositivo di estinzione a portata di mano. Tenere un estintore a polvere o CO_2 adiacente all'area di lavoro.

6) Assenza di fonti di ignizione

Se l'intervento sulsystema refrigerante richiede I'esposizione di tubazioni che contengono o hanno contentuto un refrigerante infiammabile, non usare fonti di ignizione che comportino il rischio di incendio o esplosione. Qualsiasi fonte di ignizione, incluse le sigarette accese, deve essere tenuta a una distanza sufficiente dal site di installatione, riparazione, rimozione e smaltimento dell'apparecchio nel caso in cui un refrigerante infiammabile possa essere rilasciato nell'area circostante. Prima di effettuare l'intervento, ispezionare l'area intorno all'apparecchio per assicurarsi che sua priva di sostanze infiammabili o rischi di ignizione. Esporre i cartelli "Vietato fumare".

7) Ventilazione dell'area

Prima di effettuare lavori a caldo o accedere alsystema refrigerante, assicurarsi che l'area sia all'aperto o adeguatamente ventilata. Mantenere un livello di ventilazione costante durante l'esecuzione dell'intervento. La ventilazione deve garantire la dispersione in sicurezza di un'eventuale fuoriuscita di refrigerante, e preferibilmente la sua espulSIONe nell'atmosfera esterna.

8) Controllo dell'apparecchio refrigerante

Se è necessario sostituire dei componenti elettrici, assicurarsi che siano idonei allo scopo e conformi alle specifiche. Seguire tutte le istruzioni di manutenzione fornite dal costruttore. In caso di dubbio, contattare l'assistenza tecnica del costruttore.

Effettuare i controli descritti di seguito sugli impianti che utilizzato refrigeranti infiammabili.

• La carica di refrigerante è proportionale alle dimensioni del locale di installation delle parti che contengono refrigerante.
  Le apparecchiature e le prese di ventilazione funzionano correttamente e non sono ostruite.
• Se viene utilizzato un circuito refrigerante indiretto, controllare la presenza di refrigerante nel circuito secondario.
• L'etichettatura dell'apparecchio è visibile e leggibile. Se l'etichettatura è illeggibile, sostituirla.
• Il tubi o i componenti di refrigerazione sono installati in una posizione che riduca il rischio di esposizione a

sostenze in grado di corrodere i componenti contenti refrigerante, a meno che tali componenti non siano costruiiti con materiali intrinsecamente resistenti alla corrosione o protetti in modo adeguato alla corrosione.

9) Controllo dei dispositivi elettrici

Le operazioni di riparazione e manutenzione dei componenti elettrici devono includere controlli iniziali di sicurezza e procedure di ispezione dei componenti. In caso di difetti che promiettono la sicurezza, non collegare il circuito ad alcuna fonte di alimentazione finché il difetto non viene corretto. Se il difetto non può essere corretto immediatamente ma è necessario continuare l'operazione, adottare una soluzione temporanea adeguata. Segnalare il problema al proprietario dell'apparecchio affinché tutte le parti siano informate. I controlli iniziali di sicurezza devono verificare che:

I condensatori siano stati scaricati: l'operazione deve essere effettuata in sicurezza per evitare il rischio di scintille.
- Nessun cavo o componente elettrificato sua esposto durante la carica, il recupero o lo spurgo delsystema.
- La messa a terra sia continua.

2. Riparazione dei componenti sigillati

1) Durante la riparazione dei componenti sigillati, scollegare l'apparecchio da tutte le fonti di alimentazione elettrica prima di rimuovere qualsi a copertura sigillata o componenti similari. Se è assolutamente necessario lasciare l'apparecchio collegato all'alimentazione elettrica durante la manutenzione, posizionare nel punto più critico un rilevatore di perdite permanentemente in funzione per prevenir situazioni potenzialmente pericolose.
2) Durante il lavoro sui componenti elettrici, prestare particolare attenzione a non alterare l'involucro esterno dell'apparecchio in modo tale da alterarne il livello di protezione. Ciò include danni ai cavi, un numero excessivo di collegamenti, terminali non conformi alle specifiche originali, danni alle guarnizioni, installmente scorretta dei dispositivi di tenuta, ecc.

Assicurarsi che l'apparecchio sia installato in modo sicuro. Assicurarsi che le guarnizioni o i materiali di tenuta non siano usurati in modo tale da comprometerne la capacité di evitare l'ingresso di agenti inflammabili. Le parti di ricambio devono essere conformi alle specifiche del costruttore.

NOTA: l'uso di silicone sigillante cui inebri efficacia di alcuni dispositivi di rilevamento delle perdite. Per intervenire sui componenti a sicurezza intrinseca, non è necessario isolarli.

3. Riparazione dei componenti a sicurezza intrinseca

Prima di applicare carichi induttivi o capaciti permatenti al circuito, assicurarsi che ciò non causi il superamento dei valori di tensione e corrente consentiti dall'apparecchio. I componenti a sicurezza intrinsecao sono gli unici su cui è possibile intervenire in presenza di atmosfera inflammabile quando sono elettrificati. Le specifiche del dispositivo di prova devono essere corrette. Sostituire i componenti esclusivamente con le parti specificate dal costruttore. Altre parti possono causare l'ignizione del refrigerante nell'atmosfera a causa di una perdita.

4. Cablaggio

Assicurarsi che i cavi non siano soggetti a usura, corrosione, pressione eccessiva, vibrazione, bordi affiliati o altre condizioni avverse. I controllingi devono prendere in considerazioneanche gli effetti dell'usura o delle vibrazioni continu provenienti da fonti come compressori o ventole.

5. Rilevamento di refrigeranti inflammabili

Non usare in alcuna circostanza potenziali fonti di ignizione per la ricerca o il rilevamento di perdite di refrigerante. Non utilizzare torque ad alogenuri (o altri rilevatori che utilizzato fiamme libere).

6. Metodi di rilevamento delle perdite

I seguenti metodi di rilevamento delle perdite sono considerate adatte all'uso con sistemi contenti refrigeranti infiammabili.

Per rilevare refrigeranti infiammabili è possibile usare rilevatori di perdite elettronici, ma la loro sensibilità potrebbe non essere adeguata o richiedere una nuova calibrazione. (I dispositori di rilevamento devono essere calibrati in un'area priva di refrigerante.) Assicurarsi che il rilevatore non sia una potenziale fonte di ignizione e sia adatto al refrigerante utilizzato. I dispositori di rilevamento delle perdite devono essere impostati a una percentuale dell'LFL (limite inferiore di infiammabilità) e calibrati sul refrigerante utilizzato e sulla percentuale appropriata di gas (massimo 25%). I fluidi per il rilevamento delle perdite sono adatti all'uso con la maggior parte dei refrigeranti; tuttavia, evitare l'uso di detergenti contententi cloro perché quest'ultimo cui reagire con il refrigerante e corredere le tubazioni in rame. Se si sospetta una perdita, rimuovere/estinguere tutte le fiamme libere. Se viene rilevata una perdita di refrigerante che richiede una saldatura, tutto il refrigerante devese essere raccolto dalsystemo o isolato (tramite valvole di intercettazione) in una parte del systemlontana dalla perdita. L'azoto esente da ossigeno (OFN) delve quando essere spurgato dalsystema sua prima che durante l'operazione di saldatura.

7. Rimozione svuotamento

Durante l'accesso al circuito del refrigerante per effettuare riparazioni o qualsiasi altro intervento, utilizzare procedure convenzionali. Tuttavia, è importare adottare il protocollo raccomandato perché sussiste il rischio di infiammabilità. Rispettare la segunte procedura:

Rimuovere il refrigerante.
- Spurgare il circuito con del gas inerte.
Evacuare il circuito.
- Spurgare nuovamente il circuito con del gas inerte.
- Aprire il circuito tramite taglio o saldatura.

Raccogliere la carica di refrigerante nelle apposite bombole di recupero. Pulire il systema con dell'OFN per rendere l'apparecchio sicuro. Potrebbe essere necessario ripetere più volte quello processo. Non usare ossigeno o aria compressa per effettuire questa operazione. Per effettuire la pulizia, pompare a vuoto l'OFN nelsystema e continuare a riempirlo fino a raggiungere la pressione di esercizio, quindi disperserlo nell'atmosfera e ripristinare il vuoto. Ripetere l'operazione fino alla completinga espulsione del refrigerante dall'apparecchio. Durante I'utilizzo dell'ultima carica di OFN, scaricare il systema affinché raggiunga una pressione atmospherica tale da consentire l'intervento. Questa operazione è essenziale prima di effettuire interventi di saldatura sulle tubazioni. Assicurarsi che I'uscita della pompa a vuota non sia in prossimità di fonti di ignizione e garantire un'adeguata ventilazione.

8. Procedure di carica

Oltre alle procedure di carica convenzionali, è necessario rispetto i seguenti requisiti.

• Evitare la contaminazione di diversi refrigeranti durante l'uso di apparecchi di ricarica. I tubi o le tubazioni devono essere più corti possibili per ridurre al minimo la quantità di refrigerante containuta al loro interno.
  Le bombole devono essere mantenute in posizione verticale.
  Assicurarsi che ilsystema refrigerante sia collegato a terra prima di caricare il refrigerante nel systema.
• Etichettare ilsystema altermine della carica (se non è stato fatto in precedenza).
• Prestare particolare attenzione a non riempire eccessivamente ilsystema refrigerante.

Prima di caricare il sistema, sottoporlo a un test di pressione con dell'OFN. Il sistema deve essere sottoposto a un test di tenuta al termine della carica, ma prima della messa in servizio. Effettuare un nuovo test di tenuta prima di lasciare l'area di intervento.

9. Messa fuori servizio

Prima di effettuare questa procedura è essenziale che il technique abbia acquisito familiarità con l'apparecchio e tutte le sue specifiche. è buona norma assicurarsi che tutti i refrigeranti vengano recuperati in modo sicuro. Prima di effettuare l'operazione è necessario prelevare un campione di olio e di refrigerante nel caso sia necessaria un'analisi prima di riutilizzato il refrigerante rigenerato. è essenziale che l'alimentazione elettrica sia disponibile prima di iniziare l'operazione.

a) Familiarizzarsi con l'apparecchio e il suo funzionamento.
b) Isolare elettricamente il sistema.
c) Prima di iniziare l'operazione, assicurarsi che:

Siano disponibili attrezzature meccaniche per lo spostamento delle bombole refrigeranti (se necessario).
- Tutti i dispositivi di protezione individuale siano disponibili e utilizzati correttamente.
Ilprocessodi recupero siasupervisionato inogni momento dauna persona competente.
Le bombole e l'attrezzatura di recupero siano conformiagli standard previsti.

d) Se possibile, pompare a vuoto ilsystema refrigerante.
e) Se non è possibile ottenerile il vuoto, realizzare un collettore affinché il refrigerante possa essere rimioso da tutte le parti del systema.
f) Assicurarsi che la bambola sia posizionata sulla bilancia prima di iniziare il recupero.
g) Avviare l'attrezzatura di recupero e utilizzarla conformmente alle istruzioni del costrutto.
h) Non riempireccessivamente le bombole (non othere 180% di carica liquida).
i) Non superare la pressione di esercizio massima della bombola, nemmeno temporaneamente.
j) Quando le bombole sono state riempite correttamente e l'operazione è terminata, rimuovere tempestivamente le bombole e l'attrezatura dal locale e assicurarsi che tutte le valvole di isolamento dell'apparecchio siano chiuse.
k) Il refrigerante recuperato non deve essere caricato in un altri sistema refrigerante, a meno che non sia stato pulito e controllato.

10. Etichettatura

L'apparecchio deve essere contrassegnato con un'etichetta che ne segnali la messa fuori servizio e la rimozione di refrigerante dal suo interno. L'etichetta deve essere datata e firmata. Assicurarsi che sull'apparecchio siano presenti etichette indicanti che contiene refrigerante infiammabile.

11. Recupero

Durante la rimozione del refrigerante da unsystema, per manutenzione o messa fuori servizio, si raccomanda di effettuare l'operazione in sicurezza. Prima di trasferire il refrigerante nelle bombole, assicurarsi di utilizzato esclusivamente bombole di recupero adatte al refrigerante. Assicurarsi di avera a disposizione un numero di bombole sufficiente per contenerà la carica totale del sistema. Tutte le bombole devono essere omologate per il refrigerante recuperato e correttamente etichettate (ovvero utilizzato bombole progettate appositamente per il recupero del refrigerante in questione). Le bombole devono essere dotate di valvole limitatrici di pressione e valvole di intercettazione in buone condizioni. Le bombole di recupero vuote devono essere svuotate e, se possibile, raffreddate prima del recupero. L'attrezzatura di recupero devene in buone condizioni, fornita di istruzioni e idonea al recupero di refrigeranti infiammabili. Inoltre, devene essere disponibile un set di bilance calibrate in buone condizioni. I tubi devono essere dotati di raccordi di scollegamento senza perdite e in buone condizioni. Prima di utilizzato l'attrezzatura di recupero, controllare che funzioni correttamente, che sia stata sottoposta a regolare manutenzione e che i componenti elettrici associati siano sigillati per evitare l'ignizione in caso di rilascio di refrigerante. Nel dubbio, consultare il costruttore. Il refrigerante recuperato devese essere restituito al fornitore del refrigerante nella bombola di recupero corretto, compiling un'appositanota per lo smaltimento dei rifiuti. Non mescolare i refrigeranti nelle unità di recupero, soprattutto nelle bombole. Se è necessario rimuovere compressori o oli per

compressore, assicurarsi che siano stati svuotati a un livello accettabile per garantire che il lubricamente non contenga refrigerante inflammabile. Il processo di svuotamento deve essere effettuato prima di restituire il compressore ai fornitori. L'unica modalità per accelerare quello processo è riscaldare elettricamente il corpo del compressore. Se è necessario drenare dell'olio da un sistema, effettuare l'operazione in sicurezza.

Competenza del personale di assistenza

Informazioni generali

Chiunque intervenga su apparecchi contenti refrigeranti inflammabili delve essere in possesso di qualifiche aggintive或者其他 per la riparazione di apparecchi refrigeranti generici.

In numerous Paesi tali quali delle sono rilasciate da enti di formazione nazionali accreditati che attestano la competenza in materia di trattamento sicuro dei refrigeranti in conformità on le normative in vigore.

La competenza acquisita deve essere documentata da un certificato.

Formazione

La formazione deve trattare gli argomenti riportati di seguito.

Informazioni sul potenziale di esplosione dei refrigeranti inflammabili che illustrino la loro pericolosità se trattati appropriamente.

Informazioni sulle potenziali fonti di ignizione, in particolare delle non ovvie come accendini, interruptori della luce, aspirapolvere, radiatori elettrici.

Informazioni sulle nozioni di sicurezza descritte di seguito.

Non ventilato - La sicurezza dell'apparecchio non dipende alla ventilazione dell'involucro. Lo spegnimento dell'apparecchio o l'apertura dell'involucro non ha un effetto significativo sulla sicurezza. Tuttavia, è possibile che all'interno dell'involucro si accumuli del refrigerante fuoriuscito, e con il rischio di rilascio di atmosfera infiammabile all'apertura dell'involucro.

Involucro ventilato - La sicurezza dell'apparecchio dipende dalla ventilazione dell'involucro. Lo spegnimento dell'apparecchio o l'apertura dell'involucro ha un effetto significativo sulla sicurezza. Assicurare una sufficiente ventilazione preliminare.

Locale ventilato - La sicurezza dell'apparecchio dipende dalla ventilazione del locale. Lo spegnimento dell'apparecchio o l'apertura dell'involucro non ha un effetto significativo sulla sicurezza. Il locale deve rimanere ventilato durante l'intervento.

Informazioni sulla nozione di componenti sigillati e involucri sigillati ai sensi dello standard IEC 60079-15:2010. Informazioni sulle corrette procedure di intervento descritte di seguito.

a) Messa in servizio

• Assicurarsi che la superficie di piano sia sufficiente per la carica di refrigerante o che il condotto di ventilazione sia assemblato in modo corretto.
• Collegare i tubi ed effettuare un test di tenuta prima di caricare il refrigerante.
• Controllare i dispositivi di sicurezza prima della messa in servizio.

b) Manutenzione

• Gli apparecchi portatili devono essere riparati all'aperto o in un'officina appositamente attrezzata per la riparazione di apparecchi contenti refrigeranti infiammabili.
• Garantire una sufficiente ventilazione nel luogo di intervento.
• Tenere presente che il malfunzionamento dell'apparecchio potrebbe essere causato da una perdita di refrigerante e che è possibile la fuoriuscita di refrigerante.
• Scaricare i condensatori in modo tale che non causino alcuna scintilla. Generalmente, la procedura standard per cortocircuitare i terminali del condensatore causa scintille.
  Riassemblare accuramente gli involucri sigillati. Se le guarnizioni sono usurate, sostituirle.
• Controllare i dispositivi di sicurezza prima della messa in servizio.

c) Riparazioni

Gli apparecchi portatili devono essere riparati all'aperto o in un'officina appositamente attrezzata per la riparazione di apparecchi contenti refrigeranti infiammabili.
- Garantire una sufficiente ventilazione nel luogo di intervento.
- Tenere presente che il malfunzionamento dell'apparecchio potrebbe essere causato da una perdita di refrigerante e che è possibile la fuoriuscita di refrigerante.
- Scaricare i condensatori in modo tale che non causino alcuna scintilla.
Se e necessario effettuare saldature, rispettare le seguenti istruzioni nell'ordine corretto.
Rimuovere il refrigerante. Se le normative nazionali non prevedono il recupero, drenare il refrigerante all'aperto. Prestare attenzione per evitare che il refrigerante drenato Causei pericoli. In caso di dubbio, una persona deve monitorare il drenaggio. Prestare particolare attenzione per evitare che il refrigerante drenato non ritorni all'interno.

Evacuare il circuito del refrigerante.
- Spurgare il circuito del refrigerante con azoto per 5 minuti.
- Effettuare nuovamente l'evacuazione.
Rimuovere i componenti da sostuire tagliandoli,enza usare fiamme.
Spurgare il punto di saldatura con azoto durante l'opération di saldatura.
- Effettuare un test di tenuta prima di caricare il refrigerante.
Riasseblare accuratamente gli involucri sigillati. Se le guarnizioni sono usurate, sostituirle.
- Controllare i dispositivi di sicurezza prima della messa in servizio.

d) Messa fuori servizio

• In caso di compromissione della sicurezza quando l'apparecchio vieneMESSo fuori servizio, la carica di refrigerante devese sere rimossa prima della messa fuori servizio.
• Garantire una sufficiente ventilazione nel luogo di intervento.
• Tenere presente che il malfunzionamento dell'apparecchio potrebbe essere causato da una perdita di refrigerante e che è possibile la fuoriuscita di refrigerante.
• Scaricare i condensatori in modo tale che non causino alcuna scintilla.
• Rimuovere il refrigerante. Se le normative nazionali non prevedono il recupero, drenare il refrigerante all'aperto. Prestare attenzione per evitare che il refrigerante dreno Cause pericoli. In caso di dubbio, una persona deve monitorare il drenaggio. Prestare particolare attenzione per evitare che il refrigerante dreno non ritorni all'interno.
  Evacuare il circuito del refrigerante.
• Spurgare il circuito del refrigerante con azoto per 5 minuti.
• Effettuare nuovamente l'evacuazione.
• Riempire di azoto fino alla pressione atmosferica.
  Apporre un'etichetta sull'apparecchio per segnalare che il refrigerante è stato rimioso.

e) Smaltimento

• Garantire una sufficiente ventilazione nel luogo di intervento.
  Rimuovere il refrigerante. Se le normative nazionali non prevedono il recupero, drenare il refrigerante all'aperto. Prestare attenzione per evitare che il refrigerante drenato causi pericoli. In caso di dubbio, una persona deve monitorare il drenaggio. Prestare particolare attenzione per evitare che il refrigerante drenato non ritorni all'interno.
  Evacuare il circuito del refrigerante.
• Spurgare il circuito del refrigerante con azoto per 5 minuti.
• Effettuare nuovamente l'evacuazione.
  Scollegare il compressore e drenare l'olio.

Trasporto, segnalazione e conservazione di appearecchi contenti refrigeranti inflammabili Trasporto di appearecchi contenti refrigeranti inflammabili

Tenere presente che potrebbero essere in vigore norme aggintive per il trasporto di apparecchi contenti refrigeranti inflammabili. Il numero massimo o la configurazione degli apparecchi che possono essere trasportati insieme è stabilito dalle normative locali.

Segnalazione dell'apparecchio con cartelli

I cartelli per apparetti similari utilizzati in aree di lavoro sono generalmente disciplinati delle normative locali e indicano i requisiti minimi per la fornitura di cartelli di sicurezza e/o salute nei luoghi di lavoro.

Tutti i cartelli richiesti devono essere esposti. Inoltre, i dati di lavoro devono garantire che i dipendenti ricevano istruzioni e formazione adeguate e sufficienti sul significato dei cartelli di sicurezza appropriati e sulle azioni da intraprenderere in relazione ad essi.

Non apporre un numero eccessivo di cartelli per evitare di ridurne l'efficacia.

I symboli utilizzati devono essere i più semplici possibile e contentere escludivamente informazioni essenziali.

Smaltimento di appearecchi contenti refrigeranti inflammabili

Consultare le normative nazionali.

Conservazione di attrezzature/apparecchi

Conservare l'apparecchio conformamente alle istruzioni del costruttore.

Conservazione di apparecchi imballati (invenduti)

L'imballaggio di protezione deve essere costruito in modo tale che eventuali danni meccanici subiti dall'apparecchio al suo interno non causino perdite di refrigerante.

Il numero massimo di apparecchi che possono essere conservati insieme è stabilito dalle normative locali.
