MODE D'EMPLOI GALG36CKXG Gladiator

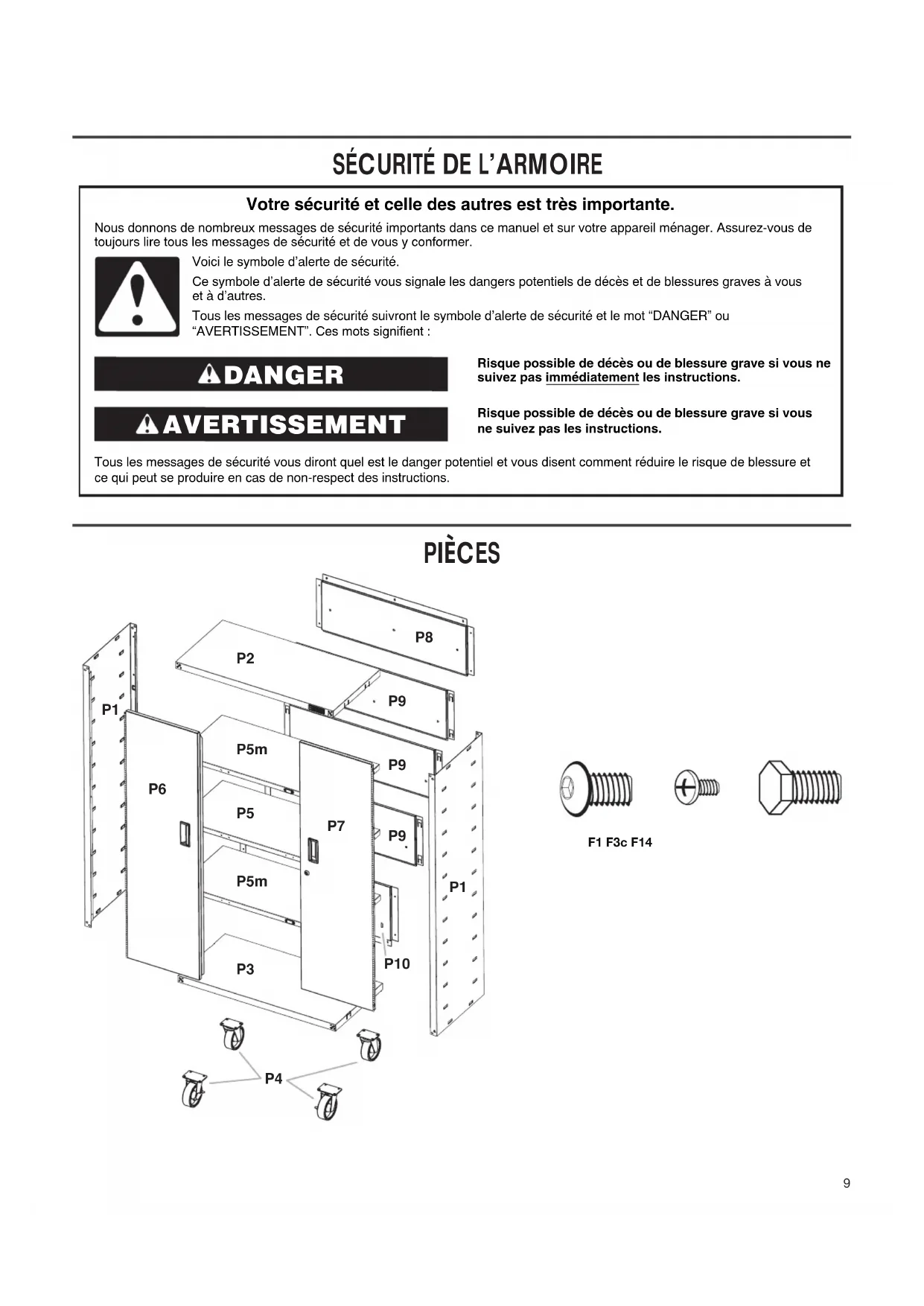

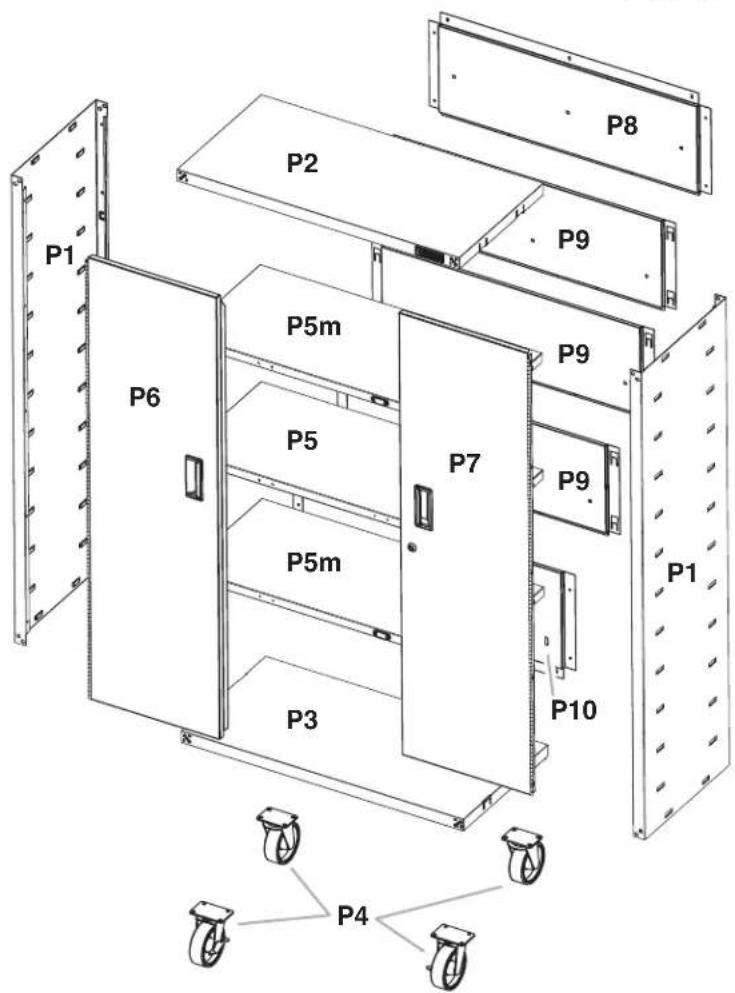

PIÈCES Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :

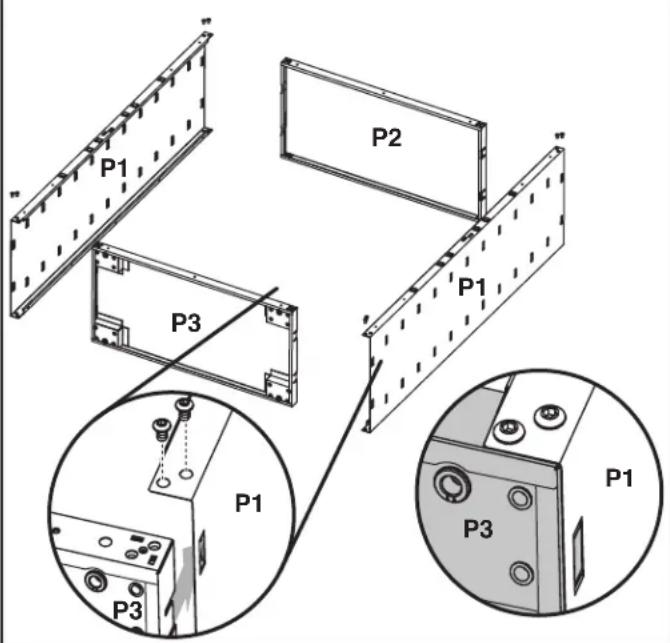

F3c F14Vis Allen de 5/16" (16) Vis Phillips (32) Boulon à tête hexagonale (16)Rassembler les outils nécessaires avant de commencer l'installation.Outillage nécessaire : ■ Clé de 1/2" ■ Niveau ■ Tournevis PhillipsOutil fournis : ■ Clé AllenPièce fournis : ■ Clé de serrure Spécifications d'utilisation de l'armoire ■ Le produit est conçu pour l'utilisation dans un garage. ■ Charge maximale de 50 lb (22,7 kg) par étagère. ■ Charge maximale de 300 lb (136 kg) pour l'armoire. Déballage des Pièces de l'armoire 1. Retirer le contenu; vérier la présence de toutes les pièces. Le contenu inclut une clé Allen, une clé de serrure, ainsi que toutes les pièces et attaches illustrées dans la section “Pièces”.2. Jeter/recycler tous les matériaux d'emballage. Assemblage de l'armoire IMPORTANT : La participation de deux personnes peut être nécessaire pour l'assemblage. Lors de l'assemblage de l'armoire, s'assurer que les rives comportant les trous sont orientées vers le haut. Le dessus de l'armoire (P2) est volontairement conçu de manière à ce que, lorsqu'il est en position correcte, les onglets ne conviennent qu'aux trous latéraux. Si les onglets du dessus de l'armoire ne correspondent pas aux trous sur le panneau latéral (P1), tourner le dessus de l'armoire dans l'autre sens. AVERTISSEMENT Risque du poids excessifUtiliser deux ou plus de personnes pour déplacer, assembler, ou installer l’armoire.Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure. 1a. Assemblage de l'armoire Placer un panneau latéral (P1) sur une surface ferme plane de façon à ce que la rive comportant des trous soit orientée vers le haut, tel qu'illustré. Aligner les onglets dans le dessus de l'armoire (P2) avec les trous dans le côté de l'armoire (P1). Insérer le dessus de l'armoire entre les rives du panneau latéral. REMARQUE : S'assurer que chaque onglet est complètement inséré derrière le trou. Aligner les deux trous à chaque angle. À l'aide de vis Allen (F1), xer le panneau latéral (P1) au sommet (P2) tel qu'illustré. Ne pas serrer complètement. Répéter les étapes 2 et 3 pour l'autre côté de l'armoire (P1). Avec le côté lisse orienté vers l'intérieur de l'armoire, aligner les quatre onglets au fond de l'armoire (P3) avec les trous dans les côtés de l'armoire (P1). Faire glisser le bas de l'armoire entre les rives des panneaux latéraux. REMARQUE : S'assurer que chaque onglet est complètement inséré derrière le trou. Aligner les deux trous à chaque angle. À l'aide de vis Allen (F1), xer les panneaux latéraux (P1) au fond (P3) tel qu'illustré. Ne pas serrer complètement.

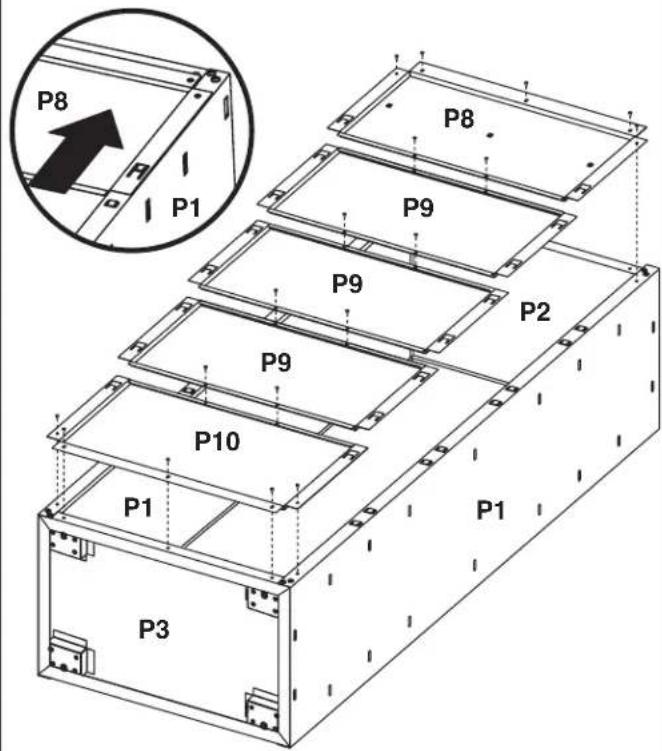

2. Fixation des panneaux arrière

IMPORTANT : Fixer les panneaux arrière en partant du haut de l’armoire avec le panneau arrière (P8) et en travaillant vers le bas de l’armoire. Chaque panneau arrière chevauchera le panneau inférieur. Aligner les onglets dans le panneau arrière (P8) avec les trous dans le sommet (P2) et les côtés (P1) de l'armoire. Faire glisser le panneau arrière (P8) vers le sommet de l'armoire (P2) jusqu'à ce que le panneau arrière soit fermement xé en place. REMARQUE : S'assurer que chaque onglet est complètement inséré derrière le trou tel qu'illustré. Faire glisser le panneau arrière (P9) vers le haut jusqu’à ce que le sommet du panneau (P9) se trouve sous le panneau arrière (P8) et les onglets insérés dans chaque trou. REMARQUE : Chaque panneau arrière chevauchera légèrement le panneau inférieur. Répéter l’étape 3 pour les panneaux arrière restants en terminant avec le panneau arrière (P10). À l’aide de vis Phillips, xer chaque panneau arrière au panneau inférieur. À l’aide de vis Phillips, xer le panneau (P8) au sommet de l'armoire (P2) et le panneau (P10) au bas de l'armoire (P3). Serrer complètement toutes les vis du panneau arrière – commencer par les côtés et poursuivre avec le sommet, le milieu de l’armoire et le fond. F3c F3c Vis Phillips (32)

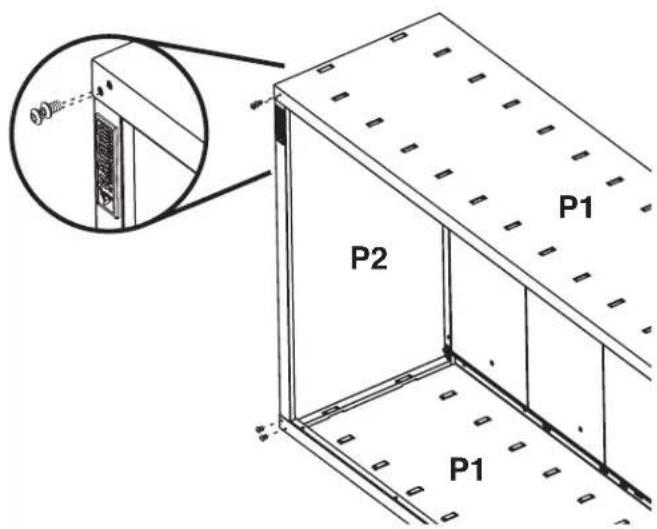

1b. Fixation des panneaux latéraux Tourner l’armoire sur le côté et serrer les deux vis du châssis de l'armoire, à chaque angle avant. À l'aide de la clé Allen (fournie), serrer complètement les 16 boulons de l'armoire.

F1 Vis Allen de 5/16" (12)12 Installation des roulettes La grande armoire à outils mobile Gladiator Garageworks est conçue pour pouvoir rouler sur roulettes ou pour un montage au mur. Voir “Accessoires” pour commander une trousse de bride de montage.IMPORTANT : Si l’on décide de monter l'armoire sur des panneaux Gladiator GearWall ou des prolés GearTrack , l n’est pas nécessaire d’installer des pieds de des roulettes.

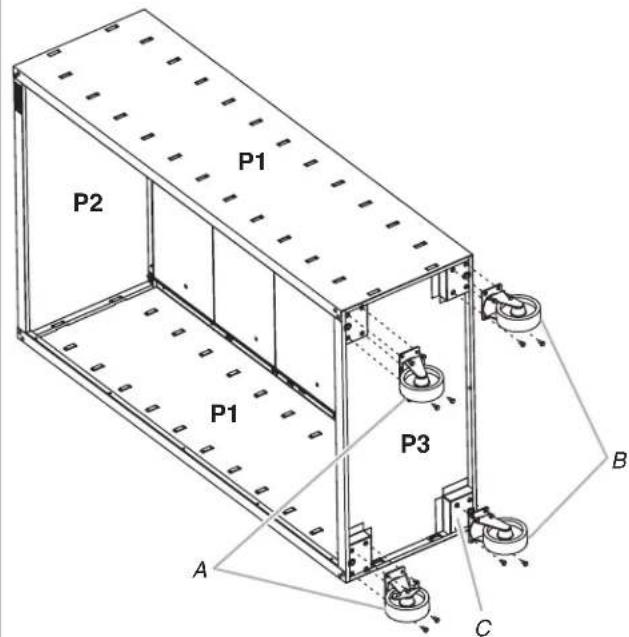

3. Pour installer des roulettes :

IMPORTANT : Installer les roulettes au bas de l’armoire - les deux roulettes non orientables à l’avant et les deux roulettes pivotantes à l’arrière. Avec le frein orienté vers l’intérieur de l’armoire, aligner les trous de la plaque de montage d’une des roulettes non orientables avec les trous situés dans la boîte de montage au bas du panneau avant de l’armoire. REMARQUE : Les trous des plaques de montage s’alignent uniquement avec les trous correspondants au bas de l’armoire an de s’assurer du placement correct des roulettes. À l’aide de quatre boulons à tête hexagonale, xer la roulette à l’armoire. Répéter les étapes 1 et 2 pour les trois roulettes restantes, en veillant à installer l’autre roulette non orientable à l’avant et les deux roulettes pivotantes à l’arrière. Serrer tous les boulons à tête hexagonale. Bloquer les roulettes à l’avant, et placer l’armoire à la verticale. REMARQUE : Bloquer les roulettes aidera à empêcher le déplacement de l’armoire lorsqu’on la soulève. Débloquer les roulettes à l’avant et installer l’armoire à l’emplacement désiré. REMARQUE : Pour empêcher l’armoire de rouler, bloquer les roulettes. F14 F14 Boulon à tête hexagonale (16)

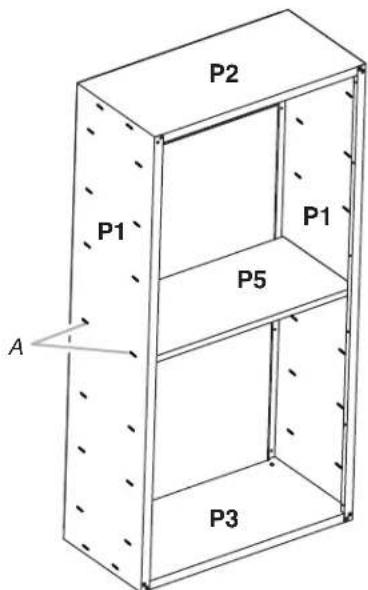

A. Roulettes xesB. Roulettes pivotantesC. Boîte de montage des roulettes13 4a. Installation des étagères Les étagères sont soutenues par les encoches métalliques des côtés de l'armoire. IMPORTANT : Installer l’étagère (P5) au centre de l’armoire pour que la porte puisse se verrouiller. Installer les étagères (P5m) dans l’armoire de façon à ce que l’une soit au-dessus de l’étagère centrale (P5) et l’autre audessous an d’utiliser au mieux les dispositifs de fermeture magnétique. S’assurer que les longues rives comportant les aimants sont orientées vers l'avant de l'armoire.Positionner l'étagère (P5) pour aligner les deux onglets aux extrémités de l'étagère avec les deux encoches au milieu des côtés de l'armoire. Réglage des étagères Soulever l’étagère par dessous pour dégager les onglets de l'étagère des encoches de l'armoire. Incliner l’étagère vers le haut pour pouvoir la replacer dans l’armoire ou pour pouvoir l’extraire de l’armoire.

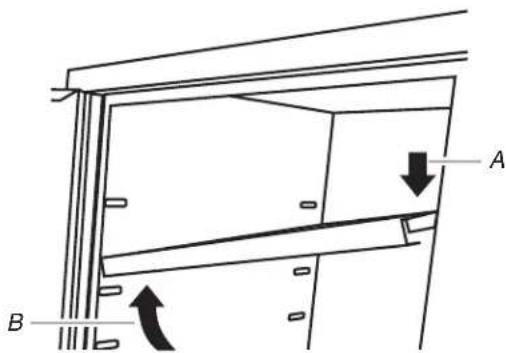

A. Doubles encoches intermédiaires sur le côté de l’armoire 4b. Installation des étagères Incliner l’étagère de façon à ce qu'une extrémité soit plus haute que l'autre – voir l’illustration. Insérer l'étagère dans l'armoire de façon à ce que l’extrémité la plus haute se trouve directement au-dessus des encoches souhaitées et installer l'étagère en l'enfonçant derrière les encoches latérales. Soulever l’extrémité la plus basse de façon à ce qu'elle se trouve directement au-dessus des encoches souhaitées et appuyer sur l'étagère.REMARQUE : Il peut être nécessaire d’écarter légèrement les onglets de l'étagère vers l’extérieur pour qu'ils s’engagent dans les encoches. Veiller à placer correctement les onglets des étagères derrière les encoches - voir l’illustration.Répéter les étapes 2 et 3 pour les deux autres étagères.

A. Pousser vers le basB. SouleverA. Encoche d'accrochage de l'armoireB. Onglet de l’étagère14

1. Vérier la présence d’une vis ou d’un boulon dans chaque trou du cadre de l’armoire.

REMARQUE : Les panneaux arrière peuvent comporter des trous additionnels qui ne sont pas utilisés, le long des côtés.

2. Déplacer l'armoire jusqu'à son emplacement d'installation nal.

3. Placer un niveau sur l'étagère interne; si nécessaire, ajuster la longueur de déploiement des pieds de réglage de l'aplomb pour établir l'aplomb de l'armoire. Tourner les pieds vers la gauche pour les soulever ou vers la droite pour les abaisser.

4. Si les portes ne sont pas alignées, desserrer les vis xant la charnière sur l'armoire.

5. Ajuster la position de la porte à la hauteur désirée et resserrer complètement les vis.

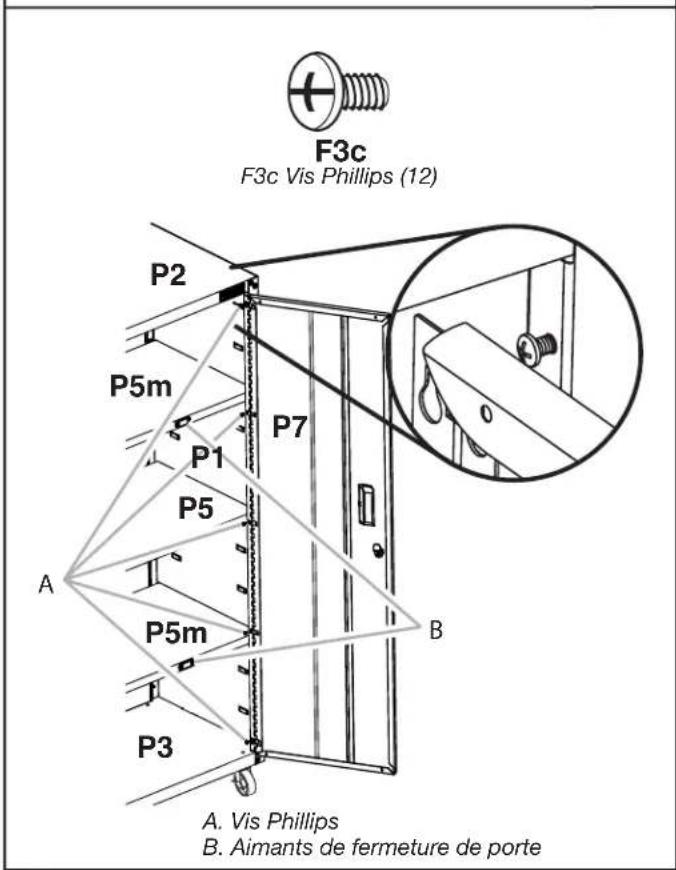

IMPORTANT : On doit installer la porte comportant le mécanisme de verrouillage (P7) sur le côté droit de l'armoire. Les charnières de porte sont conçues avec les trous allongés en haut et en bas de façon à ce que la porte soit suspendue à l'armoire pendant que l'on serre les vis. Engager les vis Phillips (F3c) dans les trous supérieurs et inférieurs de chaque côté de l'armoire. Suspendre la porte de droite (P7) aux vis supérieures et inférieures puis serrer à la main. Insérer les vis du milieu dans la charnière de porte, dans l'armoire, puis serrer à la main. Répéter les étapes 2 et 3 pour installer la porte de gauche (P6). Aligner les portes et serrer complètement les vis de porte. F3c F3c Vis Phillips (12)

A. Vis PhillipsB. Aimants de fermeture de porte ACCESSOIRES Pour commander les accessoires listés ci-dessous ou pour toute question concernant les autres accessoires disponibles, composer le 1-866-342-4089 ou contacter votre marchand de produits de marque Gladiator autorisé. Au Canada, composer le 1-800-807-6777.Trousse de bride de montage – Pour le montage de l’armoire sur des panneaux Gladiator Garageworks GearWall

des prolés GearTrack

Commander la pièce n° GABK362PSS15 GARANTIE Pour des informations sur la garantie : Aux États-Unis, composer le 1-866-342-4089 ou visiter notre site Web à l’adresse www.GladiatorGW.com Au Canada, composer le 1-800-807-6777 ou visiter notre site Web à l'adresse www.gladiatorgarageworks.ca16
