Possible conguration with this kit : Storage Rack Care ■ Wash storage rack with a mild liquid detergent and warm water using a soft, clean cloth. ■ Check fastener tightness annually. Registering Your Product There are many benets of registering your product. Find out more and register your product online at www.gladiatorgarageworks.com. In the USA, call 1-866-342-4089. Consumers in Canada can call 1-800-807-6777. 4' x 8' (Typical) Center support Corner support Connecting Bracket 4' x 6' 4' x 4' 2' x 4'11 WARRANTY For warranty information: In U.S.A. call 1-866-342-4089 or visit our website at www.GladiatorGW.com In Canada call 1-800-807-6777 or visit our website at www.gladiatorgarageworks.ca There are many benets for registering the product. Find out more and register the product online at www.gladiatorgarageworks.com.12 SÉCURITÉ DE L’ÉTAGÈRE DE RANGEMENT SURÉLEVÉE GEARLOFT™ Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :13 DIMENSIONS (INSTALLATION NORMALE) MODÈLE GALS48M4JG – Ardoise martelée GALS48M4JW – Blanc martelé A 48po (122cm) B 96po (244cm) C 23 po (58,4 cm) min. et 37,8 po (96 cm) max.

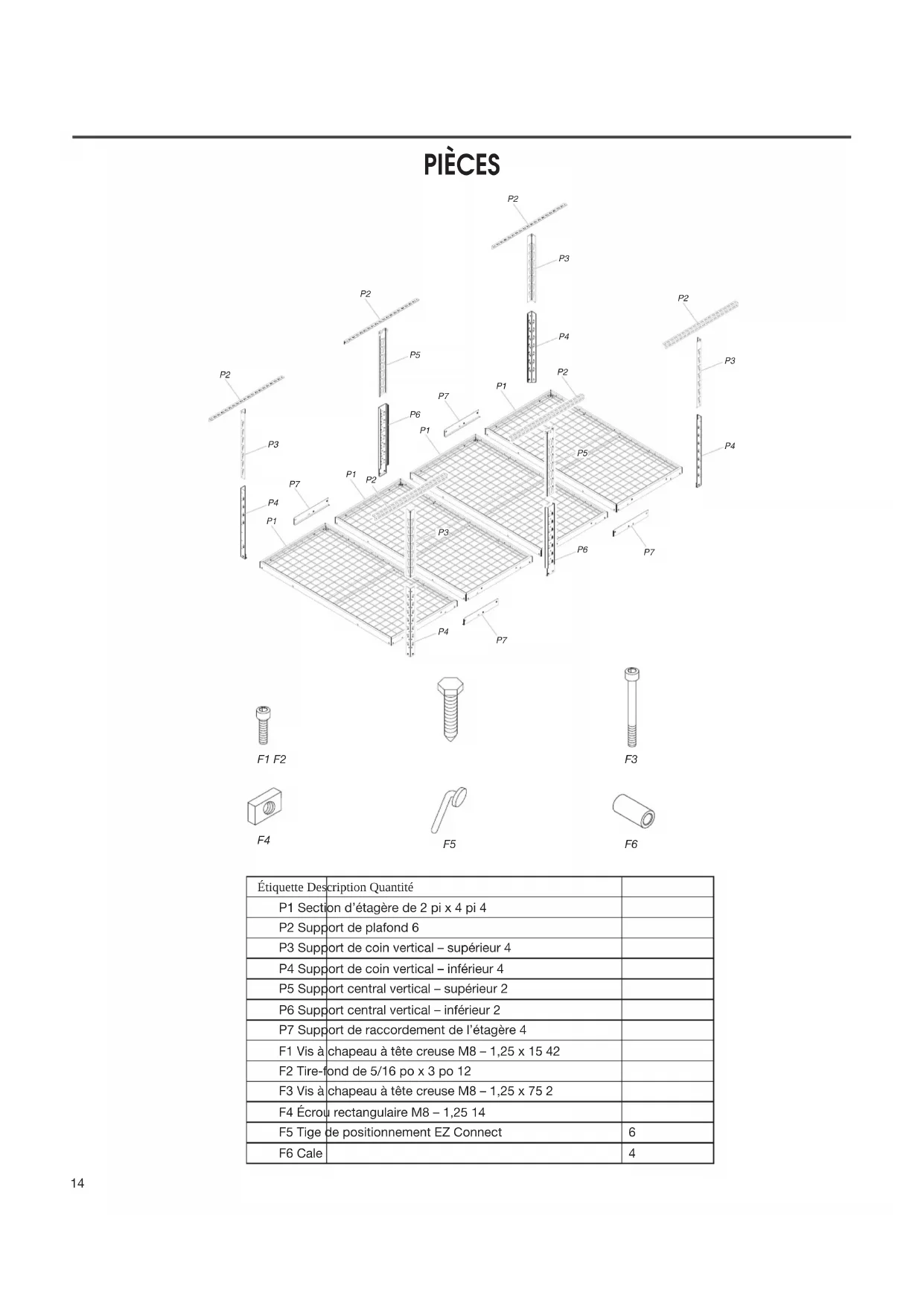

Étiquette Description Quantité P1 Section d’étagère de 2pi x 4pi 4 P2 Support de plafond 6 P3 Support de coin vertical – supérieur 4 P4 Support de coin vertical – inférieur 4 P5 Support central vertical – supérieur 2 P6 Support central vertical – inférieur 2 P7 Support de raccordement de l’étagère 4 F1 Vis à chapeau à tête creuseM8 – 1,25 x 15 42 F2 Tire-fond de 5/16 po x 3po 12 F3 Vis à chapeau à tête creuseM8 – 1,25 x 75 2 F4 Écrou rectangulaireM8 – 1,25 14 F5 Tige de positionnement EZ Connect 6 F6 Cale 415

INSTRUCTIONS D’ASSEMBLAGE

Déballer l’étagère de rangement surélevée Gearloft™

1. Déballez les sections de l’étagère, les sections de support,

les attaches pour plafond et toute la quincaillerie. Vériez le contenu. Consultez la section «Pièces».

2. Jetez correctement tout le matériel d’emballage.

Outils et pièces ■ Installer la tablette de rangement GearLoft conformément aux instructions du fabricant et aux codes locaux. ■ Utiliser seulement la visserie fournie. Ne pas utiliser autre forme de montage. Ne pas modier aucun des composants inclus avec ce produit. ■ Installer la tablette de rangement GearLoft conformément aux instructions du fabricant et aux codes locaux. ■ Utiliser seulement la visserie fournie. Ne pas utiliser autre forme de montage. Ne pas modier aucun des composants inclus avec ce produit. Outils nécessaires ■ Perceuse électrique ■ Embout de perceuse (3/16 po) – inclus ■ Clé à douille de 1/2 po ou clé plate de 1/2 po ■ Clé hexagonale de 6mm – incluse ■ Détecteur de montant (si les poteaux/solives du plafond sont couverts de panneaux de gypse) ■ Ruban à mesurer ■ Escabeau ■ Crayon/marqueur ■ Ruban adhésif de marquage Exigences d’utilisation de l’étagère de rangement surélevée Gearloft™

1. Conçue pour une utilisation dans un garage, installée à une

maison avec cadre ou structure traditionnelle en bois.

2. Utilisée pour ranger des articles légers en hauteur et dégager

3. Position recommandée: 6pi 8po au-dessus du sol (hauteur

d’ouverture de porte standard)

4. Vérier le dégagement de toutes les portes, des véhicules ou

de tout élément à placer sous la tablette de rangement.

5. Le poids maximum de tous les articles sur l’étagère ne doit

pas dépasser 750lb. AVERTISSEMENT Risque de poids excessif Au moins deux personnes sont nécessaires pour déplacer l’étagère de rangement. Le non-respect de cette instruction peut entraîner une blessure au dos ou d’autres blessures.16 Assemblage de l’étagère

1. Choisir les emplacements

auplafond L’étagère de rangement surélevé pour garage peut être positionnée de façon parallèle ou perpendiculaire avec les poteaux/solives en bois du plafond. Choisissez l’installation désirée en fonction de l’utilisation. Si le plafond est couvert de gypse, utilisez un détecteur de montant pour trouver l’emplacement des poteaux/solives et identiez-les avec du rubanadhésif de marquage. Si votre application nécessite l’installation de supports perpendiculaire aux poteaux/solives, la distance maximum entre les supports doit être de 24po. Lessupports inclus permettent un espacement maximum de 24po. Consultez l’illustration pour une installation habituelle au plafond. Marquez l’emplacement des supports de plafond sur les poteaux/solives ou sur le gypse en vous assurant que les supports verticaux peuvent être positionnés entre les tire-fond utilisés pour xer les supports. Placez le centre des supports surune grille de 48po comme illustré.

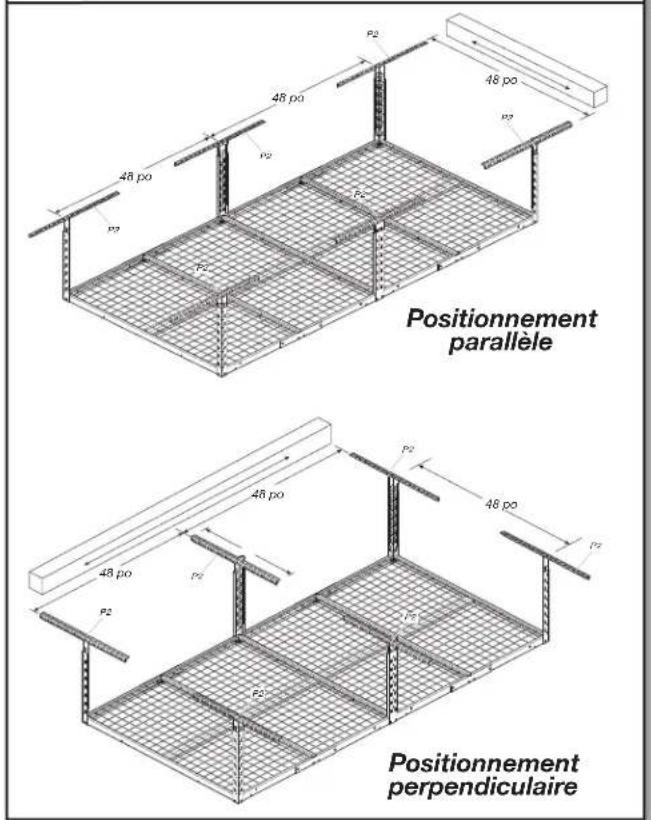

Positionnement parallèle

2. Fixer les supports de plafond

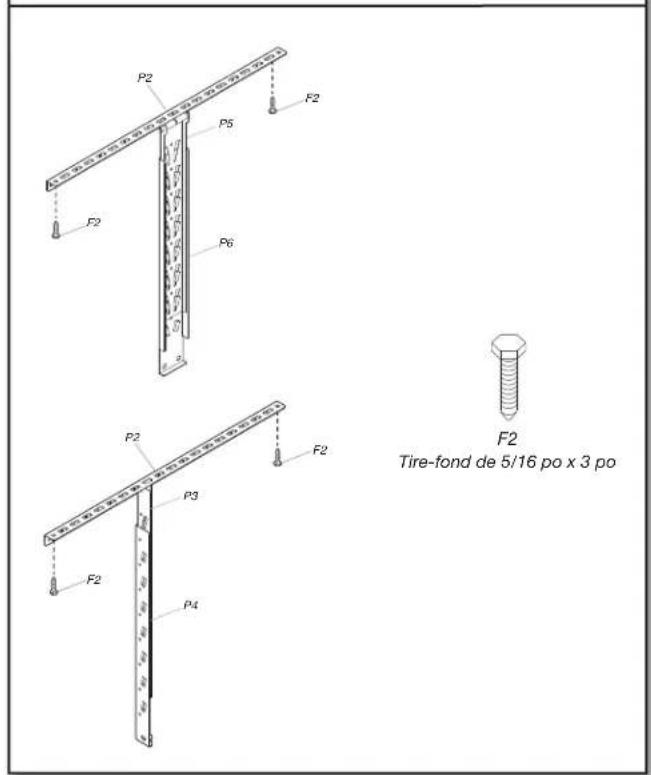

Tire-fond de 5/16 po x 3po Utilisez l’embout de perceuse inclus (3/16 po) et percez tous les avant-trous au centre des poteaux/solives. Deux tire-fond doivent être utilisés sur chaque support, un de chaque côté du support vertical. Fixez les 6 supports de plafond (P2) en utilisant des tire- fond de 5/16 po x 3po (F2) (12).

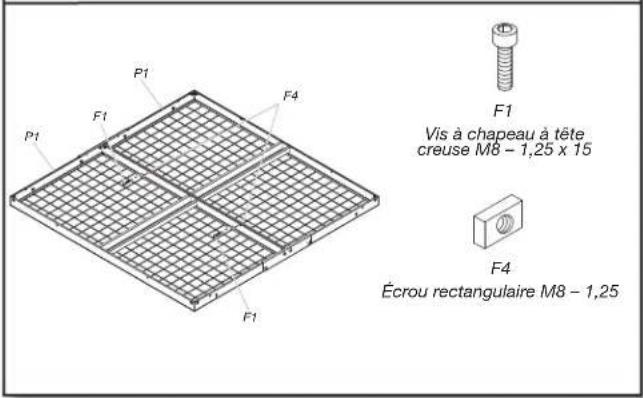

Vis à chapeau à tête creuseM8 – 1,25 x 15 Placer deux sections d’étagère sur le sol, de façon inversée. Assemblez les sections d’étagère (P1) ensemble en utilisant des vis à chapeau à tête creuseM8 – 1,25 x 15 (F1) (2) et Écrou rectangulaireM8 – 1,25 (F4) (2). Répétez cette opération avec les deux sections d’étagère restantes.

4. Fixer les supports d’étagère

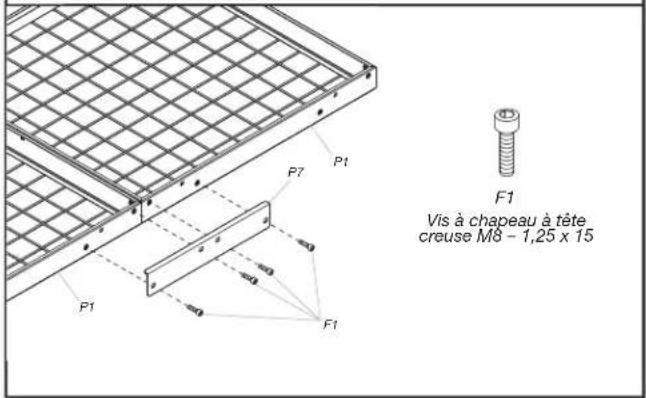

Vis à chapeau à tête creuseM8 – 1,25 x 15 Assemblez les supports de raccordement de l’étagère (P7) sur les deux côtés des deux sections de l’étagère xées ensemble en utilisant des vis à chapeau à tête creuseM8 – 1,25 x 15 (F1) (8). Répétez cette opération avec les deux autres sections d’étagère xées ensemble.

5. Fixer les sections d’étagère doubles

Vis à chapeau à tête creuseM8 – 1,25 x 15

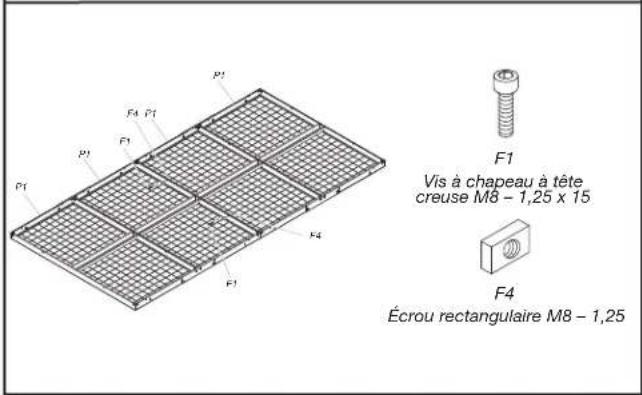

Assemblez les deux sections d’étagère double ensemble en utilisant des vis à chapeau à tête creuseM8 – 1,25 x 15 (F1) (2) et Écrou rectangulaireM8 – 1,25 (F4) (2).

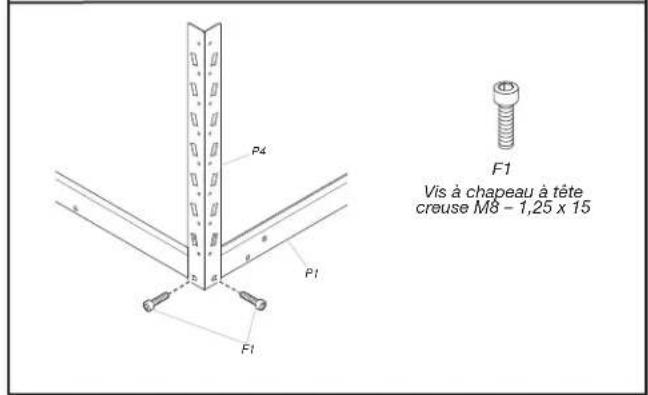

6. Fixer les supports de coin inférieurs

Vis à chapeau à tête creuseM8 – 1,25 x 15 Assemblez les quatre supports de coin inférieurs (P4) à chacun des coins de l’étagère en utilisant des vis à chapeau à tête creuseM8 – 1,25 x 15 (F1) (8).

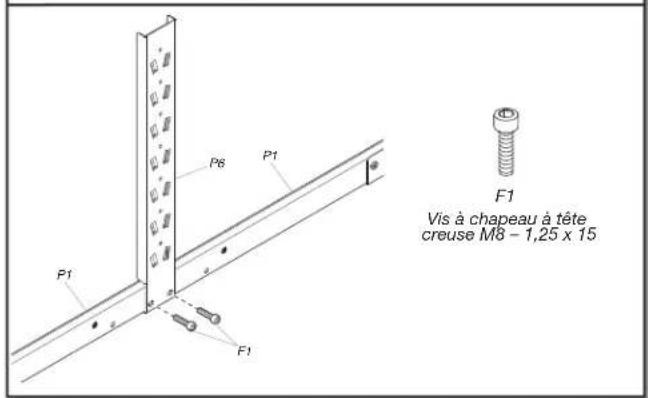

7. Fixer les supports centraux inférieurs

Vis à chapeau à tête creuseM8 – 1,25 x 15 Assemblez les deux supports centraux inférieurs (P6) à l’étagère en utilisant des vis à chapeau à tête creuseM8 – 1,25 x 15 (F1) (4).

Écrou rectangulaireM8 – 1,25

Écrou rectangulaireM8 – 1,2518

Vis à chapeau à tête creuseM8 – 1,25 x 15

Écrou rectangulaireM8 – 1,25

Positionnement parallèle Positionnement perpendiculaire

Vis à chapeau à tête creuseM8 – 1,25 x 75

Écrou rectangulaireM8 – 1,25

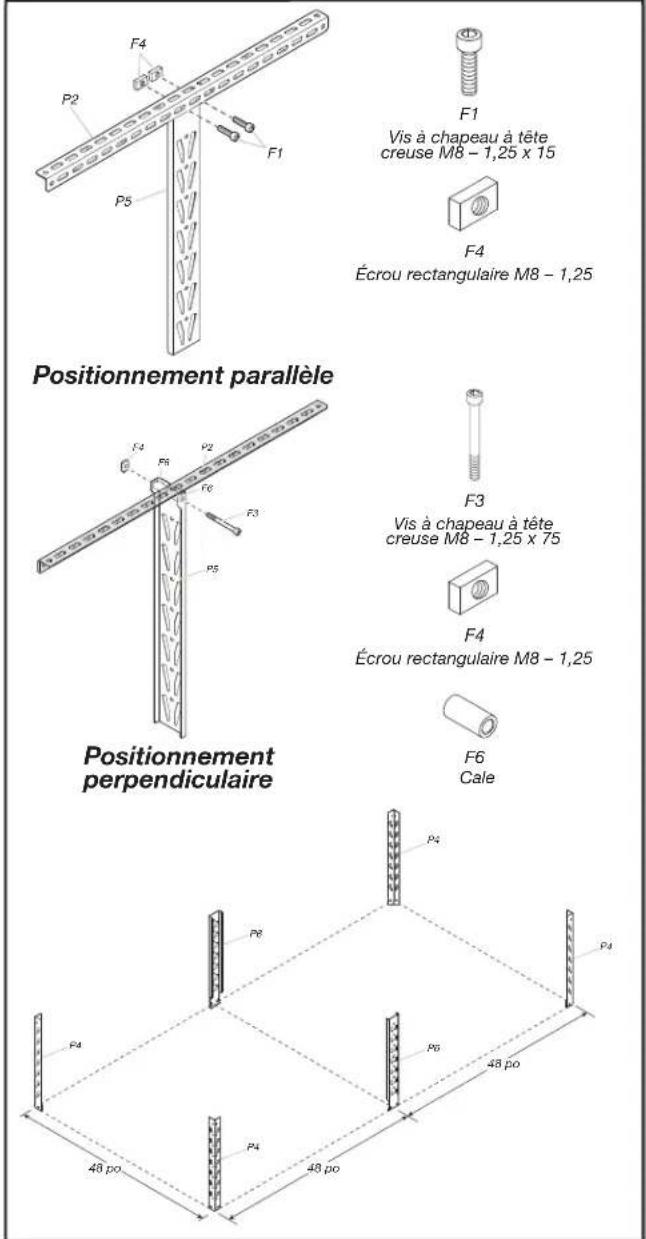

48po48po48po Fixez les supports centraux supérieurs (P5) aux supports de plafond en utilisant l’un des détails de l’illustration, selon la façondont les supports de plafond sont installés. Positionnement parallèle Fixez les supports en utilisant des vis à chapeau à tête creuseM8 – 1,25 x 15 (F1) (2) et des écrous rectangulairesM8 – 1,25 (F4) (2) sur chaque support central supérieur. Positionnement perpendiculaire Fixez les supports en utilisant des vis à chapeau à tête creuseM8– 1,25 x 75 (F3), des écrous rectangulairesM8– 1,25(F4) et des cales (F6) (2) sur chaque support central supérieur. Vériez que tous les supports supérieurs sont bien espacés. Ils devraient être espacés de 48po, comme illustré.

8. Fixer les supports de coin supérieurs

Vis à chapeau à tête creuseM8 – 1,25 x 15

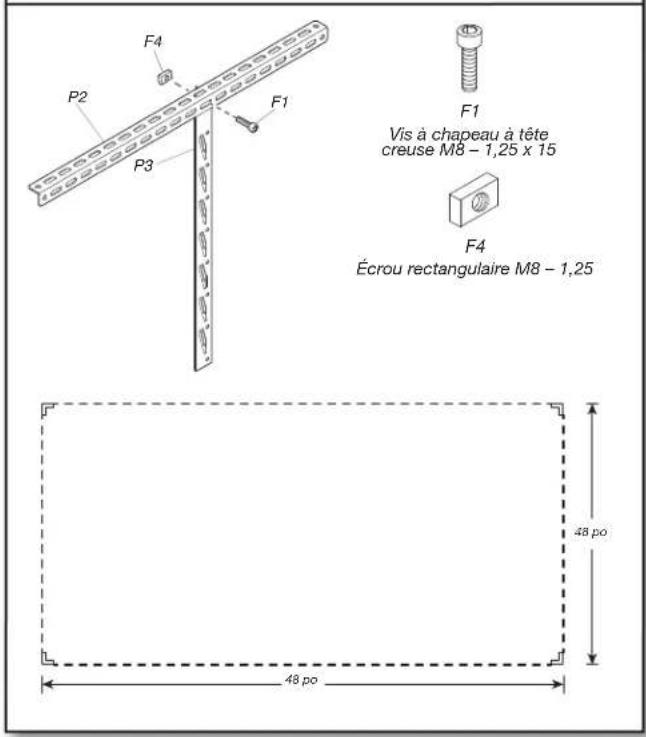

Écrou rectangulaireM8 – 1,25 48po48po Assemblez les supports de coin supérieurs (P3) aux supports de plafond en utilisant des vis à chapeau à tête creuseM8 – 1,25 x 15 (F1) (4) et les écrous rectangulairesM8 – 1,25 (F4) (4). Assurez- vous qu’ils sont positionnés à 48po bout à bout sur un côté et 96po bout à bout de l’autre côté. Consultez l’illustration.19 Installer l’étagère de rangement surélevée Gearloft™ AVERTISSEMENT Risque de poids excessifAu moins deux personnes sont nécessaires pourdéplacer l’étagère de rangement.Le non-respect de cette instruction peut entraîner une blessure au dos ou d’autres blessures.

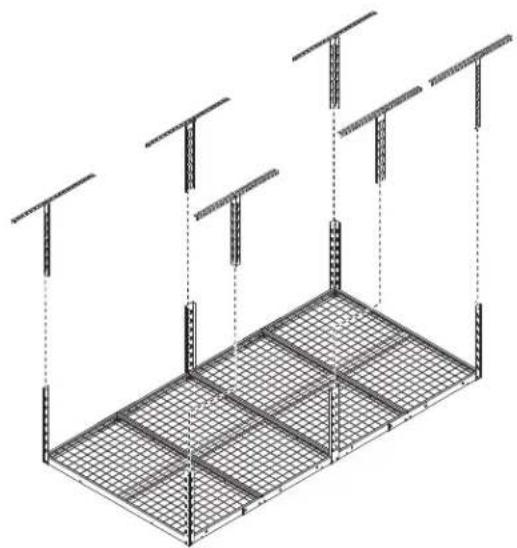

1. Fixer les tiges EZ connect

Au moins deux personnes sont nécessaires pour facilement soulever et positionner l’étagère surélevée. La caractéristique EZ connect permet de positionner l’étagère à une distance de 23po à 37po du plafond. Soulez l’étagère à sa position et raccordez chacun des 6 supports inférieurs aux supports supérieurs. Assurez-vous que les supports de l’étagère sont tous à la mêmeposition et que l’étagère est de niveau.

Assurez-vous que tous les écrous et toutes les vis sont bien serrés. Une fois l’étagère à la position souhaitée au plafond, placez les tiges de positionnement EZ Connect (F5) (6) dans les trous des supports de chaque coin et du centre pour bien maintenir l’ensemble. Les tiges traversent les supports inférieurs et supérieurs. REMARQUE: Le système d’étagère peut être repositionné vers le haut ou le bas en enlevant toutes les tiges de positionnement EZ connect et en les repositionnant sur les supports. Au moins deux personnes sont nécessaires pour repositionner l’étagère etreplacer les tiges de positionnement EZ Connect (F5) (6).

Tige de positionnement EZ Connect20 Configuration optionnelle

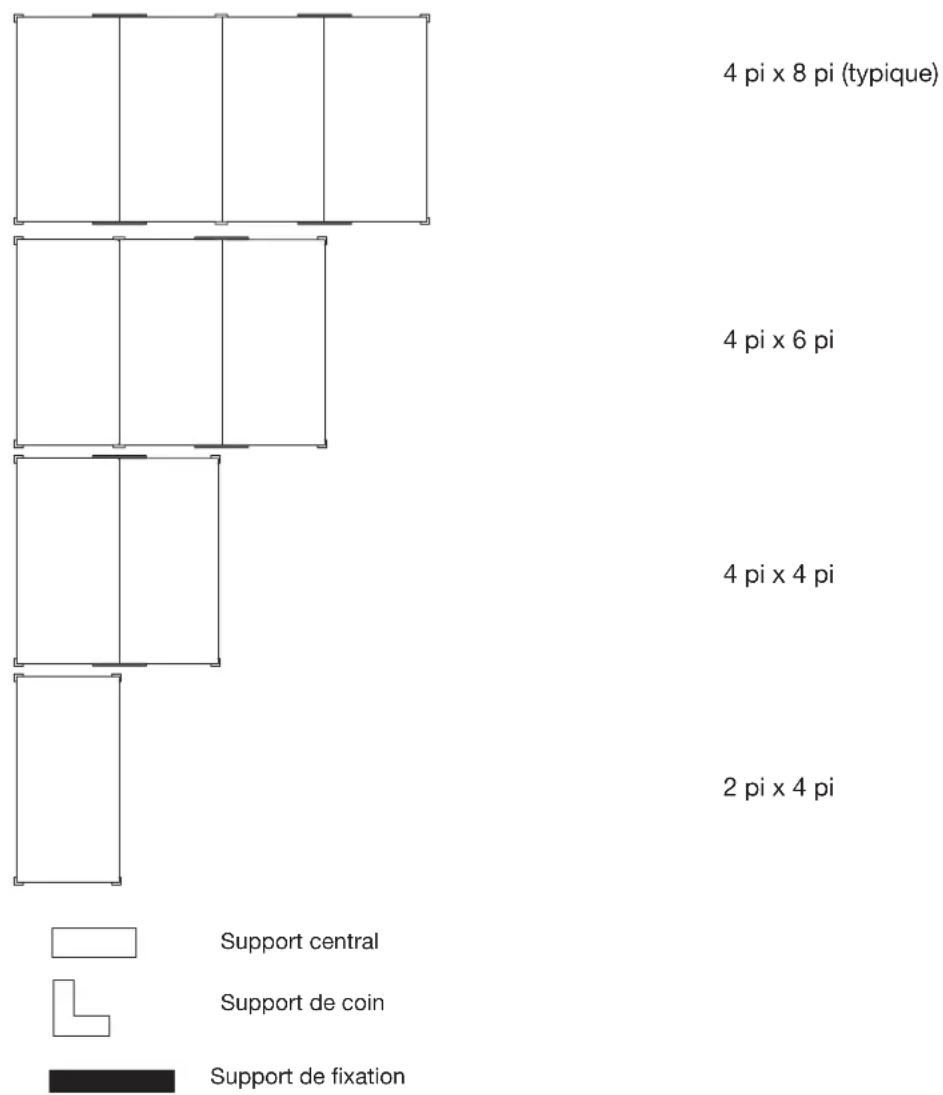

1. L’étagère de rangement surélevé Gearloft™ de Gladiator peut être installée selon une ou plusieurs congurations.
