MANUAL DE USUARIO GALS48M4JW Gladiator

Instrucciones de ensamblaje

TABLE OF CONTENTS/TABLE DES MATIÈRES/ÍNDICE

OVERHEAD GEARLOFT™ STORAGE RACK SAFETY 2

DIMENSIONS (TYPICAL INSTALL) ....3

PARTS......4

SEGURIDAD DE LA ESTANTERÍA DE

ALMACENAMIENTO GEARLOFT™

EN ALTURA 22

DIMENSIONES

(INSTALACIÓN TÍPICA)......23

PIEZAS....24

INSTRUCCIONES DE

ENSAMBLAJE......25

Desempaque la estantería de

almacenamiento Gearloft™ en altura..25

Herramientas y piezas .....25

Requisitos de uso de la estantería de

almacenamiento Gearloft™ en altura..25

Ensamblaje de la estantería......26

Instalación de la estantería de

almacenamiento Gearloft™ en altura..29

Configuración opcional....30

Cuidado de la estantería de

almacenamiento ....30

Cómo registrar el producto......30

GARANTÍA ......31

W11369221D

In U.S.A. call: 1-866-342-4089

En los EE. UU., llame al: 1-866-342-4089

In Canada call: 1-800-807-6777

En Canadá, Ilame al: 1-800-807-6777

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

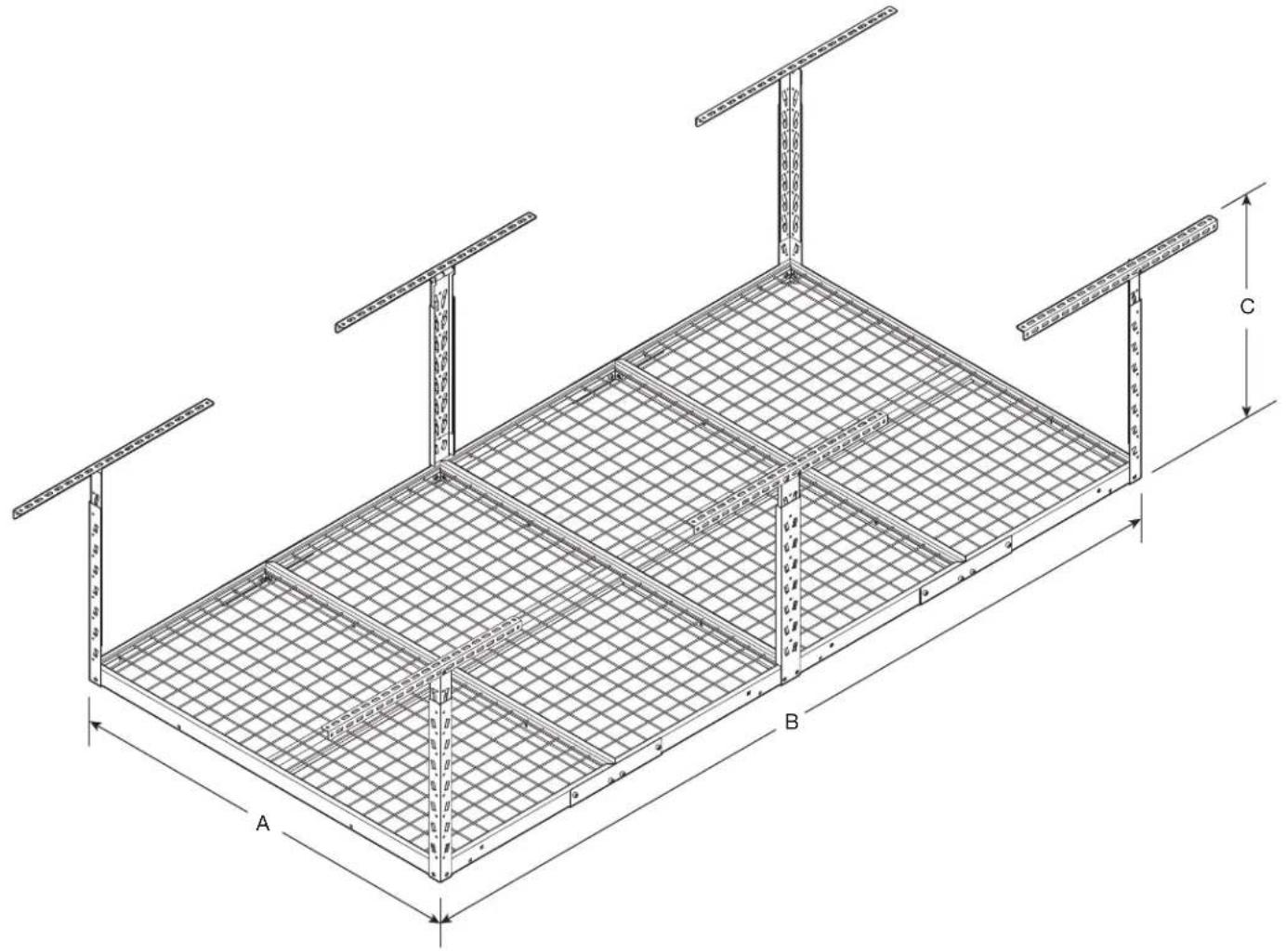

DIMENSIONES (INSTALACIÓN TÍPICA)

A B C

MODELO	GALS48M4JG - Granito forjadoGALS48M4JW - Blanco forjado
A 48" (122 cm)
B 96" (244 cm)
C 23" (58,4 cm) mín. y 37,8" (96 cm) máx.

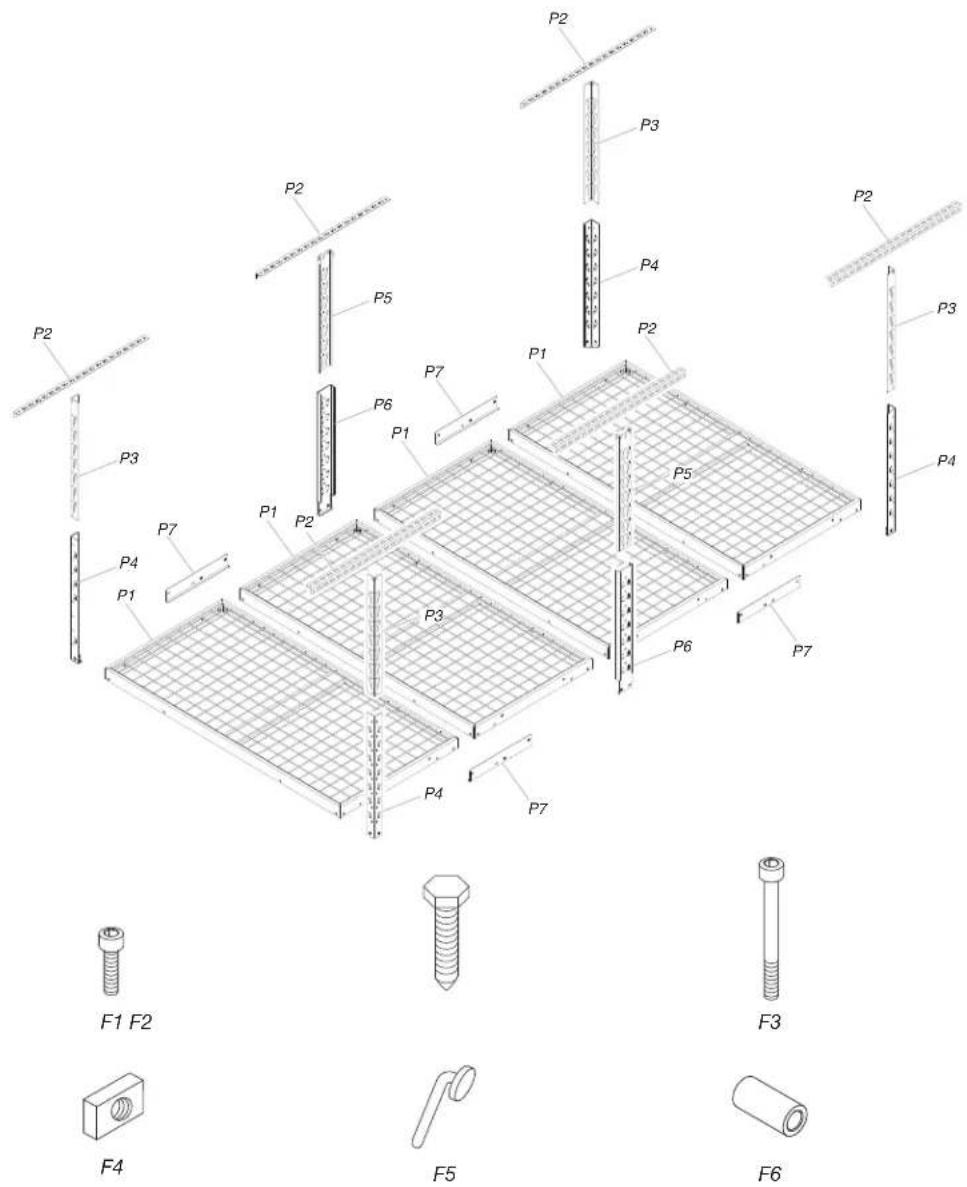

PIEZAS

P2 P3 P4 P2 P3 P5 P7 P1 P6 P1 P2 P4 P7 P3 P4 P1 P2 P3 P5 P6 P7 F1 F2 F4 F5 F3 F6

Rótulo Descripción Cantidad
P1 Sección de estante de 2' x 4' 4
P2 Soporte para el techo 6
P3 Soporte de esquina vertical - superior 4
P4 Soporte de esquina vertical - inferior 4
P5 Soporte central vertical - superior 2
P6 Soporte central vertical - inferior 2
P7 Soporte de conexión de estante 4
F1 Tornillos de cabeza hueca M8 de 1,25 x 15 42
F2 Tirafondo de 5/16" x 3" 12
F3 Tornillos de cabeza hueca M8 de 1,25 x 75	2
F4 Tuerca rectangular M8 de 1,25	14
F5 Pasador de bloqueo EZ Connect	6
F6 Espaciador	4

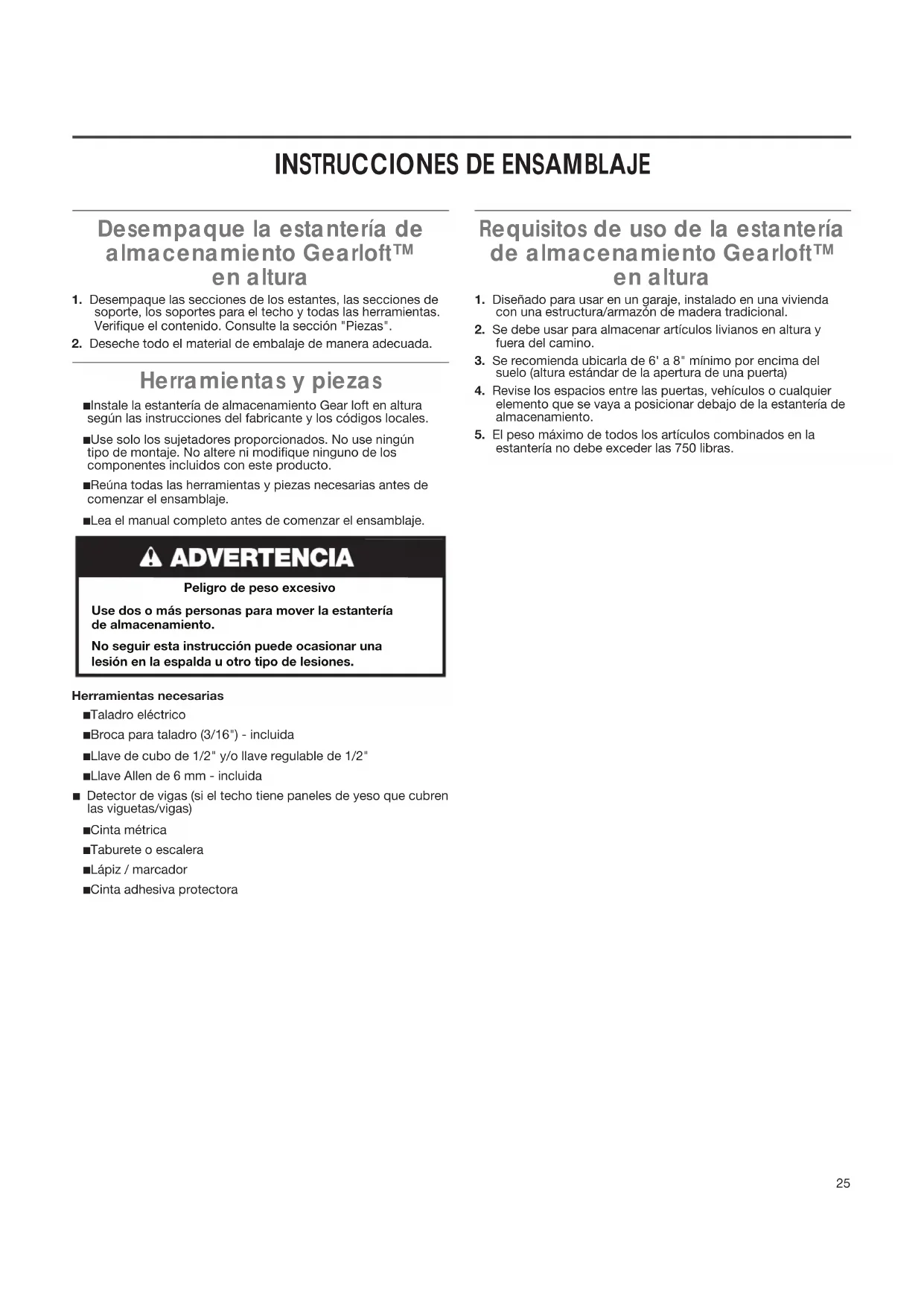

INSTRUCCIONES DE ENSAMBLAJE

Desempaque la estantería de almacenamiento Gearloft™ en altura

1. Desempaque las secciones de los estantes, las secciones de soporte, los soportes para el techo y todas las herramientas. Verifique el contenido. Consulte la sección "Piezas".
2. Deseche todo el material de embalaje de manera adecuada.

Herramientas y piezas

■Instale la estantería de almacenamiento Gear loft en altura según las instrucciones del fabricante y los códigos locales.
■Use solo los sujetadores proporcionados. No use ningún tipo de montaje. No altere ni modifique ninguno de los componentes incluidos con este producto.
■Reúna todas las herramientas y piezas necesarias antes de comenzar el ensamblaje.
■Lea el manual completo antes de comenzar el ensamblaje.

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover la estantería de almacenamiento.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

Herramientas necesarias

■Taladro eléctrico
■Broca para taladro (3/16") - incluida
■Llave de cubo de 1/2" y/o llave regulable de 1/2"
■Llave Allen de 6 mm - incluida
■ Detector de vigas (si el techo tiene paneles de yeso que cubren las viguetas/vigas)
■Cinta métrica
■Taburete o escalera
■Lápiz / marcador
■Cinta adhesiva protectora

Requisitos de uso de la estantería de almacenamiento Gearloft™ en altura

1. Diseñado para usar en un garaje, instalado en una vivienda con una estructura/armazón de madera tradicional.
2. Se debe usar para almacenar artículos livianos en altura y fuera del camino.
3. Se recomienda ubicarla de 6' a 8" mínimo por encima del suelo (altura estándar de la apertura de una puerta)
4. Revise los espacios entre las puertas, vehículos o cualquier elemento que se vaya a posicionar debajo de la estantería de almacenamiento.
5. El peso máximo de todos los artículos combinados en la estantería no debe exceder las 750 libras.

Ensamblaje de la estantería

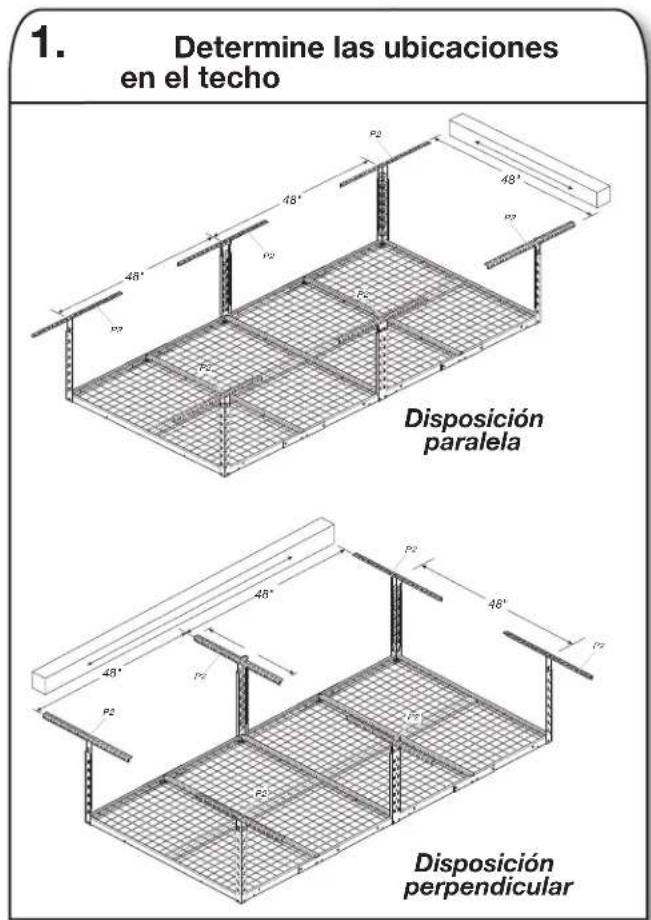

1. Determine las ubicaciones en el techo Disposición paralela Disposición perpendicular

La estantería de almacenamiento en altura para garaje se puede colocar de forma paralela o perpendicular a las viguetas/vigas de madera del techo. Determine la aplicación requerida para la instalación que desea. Si el techo tiene paneles de yeso, use un detector de vigas para determinar dónde están ubicadas y márquelas con la cinta adhesiva protectora. Para las aplicaciones que requieren la instalación de los soportes para el techo de forma perpendicular a las viguetas/vigas, la distancia máxima entre ellos es de 24". Los soportes para el techo incluidos permiten una extensión máxima de 24". Consulte la ilustración para ver las disposiciones típicas en techos. Marque la ubicación de los soportes para el techo en las viguetas/vigas o en el yeso, asegúrese de que los soportes verticales se pueden colocar entre los tirafondos que se usan para sujetar los soportes para el techo. Ubique el centro de los soportes para el techo en una rejilla de 48" como se muestra en la ilustración.

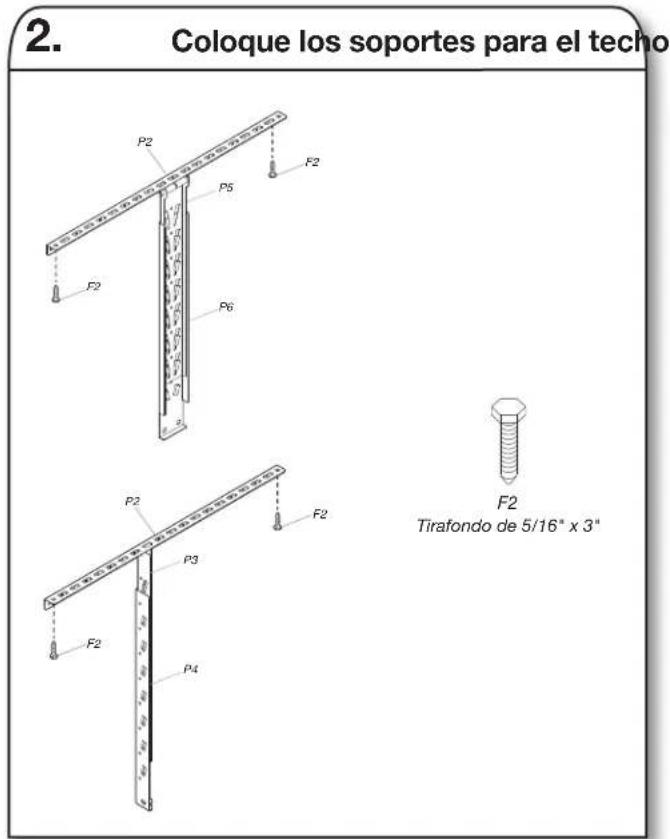

2. Coloque los soportes para el techo P2 F2 P5 F2 P6 P2 F2 P3 F2 P4 Tirafondo de 5/16" x 3"

Con la broca para taladro (3/16") proporcionada, perfor todos los orificios piloto en el centro de las viguetas/vigas. Se deben usar dos tirafondos en cada soporte para el techo, uno a cada lado del soporte vertical. Monte los 6 soportes para el techo (P2) con los tirafondos de 5/16" x 3" (F2) (12).

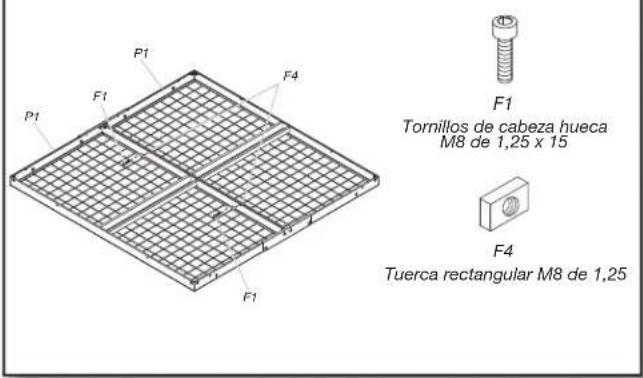

1. Conecte los estantes


P1 F1 F4 P1 F1 F1 Tornillos de cabeza hueca M8 de 1,25 x 15 F4 Tuerca rectangular M8 de 1,25

Coloque dos secciones de estantes boca abajo en el piso. Una las secciones de estantes (P1) con los tornillos de cabeza hueca M8 de 1,25 x 15 (F1) (2) y Tuerca rectangular M8 de 1,25 (F4) (2). Repita esto con todas las otras secciones de estantes.

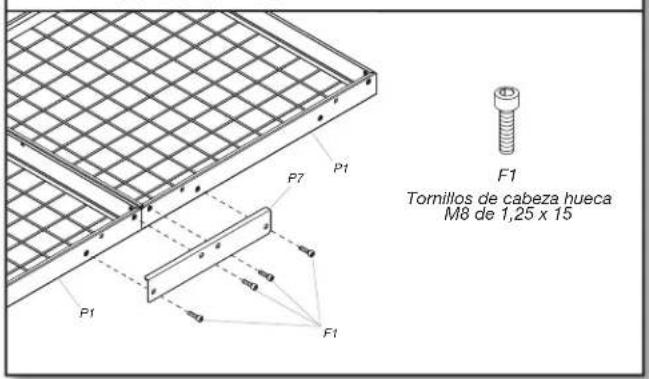

1. Coloque los soportes de conexión de estantes


P1 P7 F1 Tomillos de cabeza hueca M8 de 1,25 x 15 P1 F1

Coloque los soportes de conexión de estantes (P7) en ambos lados de las dos secciones de estantes unidas, use los tornillos de cabeza hueca M8 de 1,25 x 15 (F1) (8). Repita esta acción en las otras dos secciones de estantes unidas.

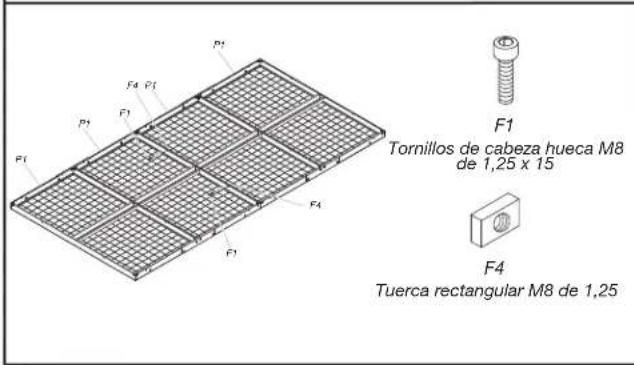

1. Coloque secciones de estantes dobles


F1 Tomillos de cabeza hueca M8 de 1,25 x 15 F4 Tuerca rectangular M8 de 1,25

Una las dos secciones de estantes dobles con los tornillos de cabeza hueca M8 de 1,25 x 15 (F1) (2) y Tuerca rectangular M8 de 1,25 (F4) (2).

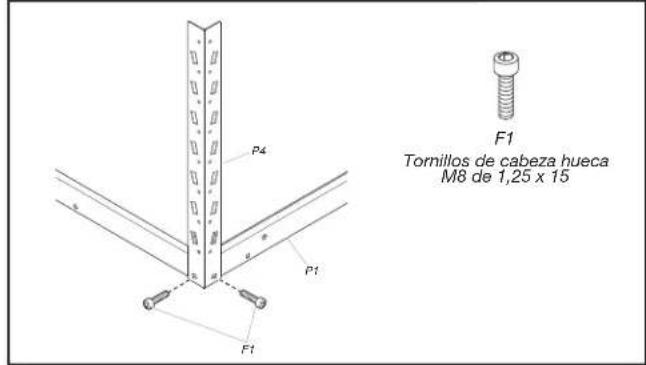

1. Coloque los soportes de esquina inferiores


P4 P1 F1 Tornillos de cabeza hueca M8 de 1,25 x 15

Coloque los cuatro soportes de esquina inferiores (P4) en las esquinas de los estantes con los tornillos de cabeza hueca M8 de 1,25 x 15 (F1) (8).

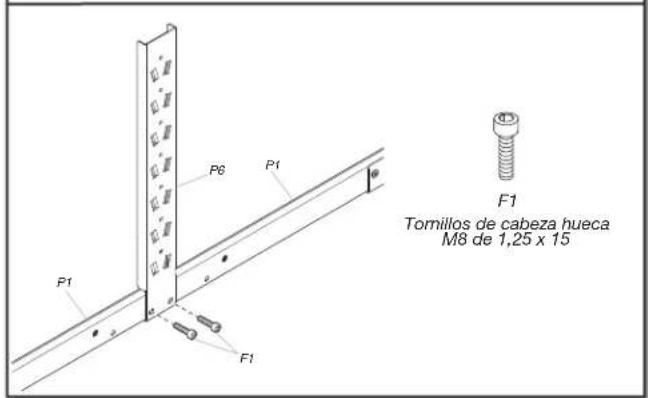

1. Coloque los soportes centrales inferiores


P6 P1 P1 F1 F1 Tornillos de cabeza hueca M8 de 1,25 x 15

Una los dos soportes centrales inferiores (P6) al ensamblaje de los estantes con los tornillos de cabeza hueca M8 de 1,25 x 15 (F1) (4).

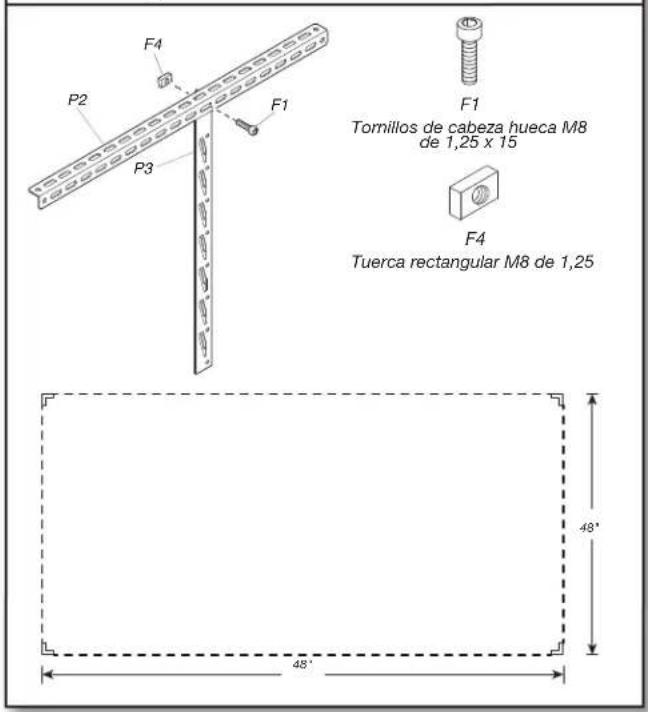

1. Coloque los soportes de esquina superiores


F4 P2 P3 F1 Tornillos de cabeza hueca M8 de 1,25 x 15 F1 F4 Tuerca rectangular M8 de 1,25 48' 48'

Coloque el soporte de esquina superior (P3) en los soportes para el techo con los M8 de 1,25 x 15 (F1) (4) y las tuercas rectangulares M8 de 1,25 (F4) (4). Asegúrese de que estén ubicadas a una distancia de 48" de extremo a extremo en un lado y a 96" de extremo a extremo en el otro lado. Consulte la ilustración.

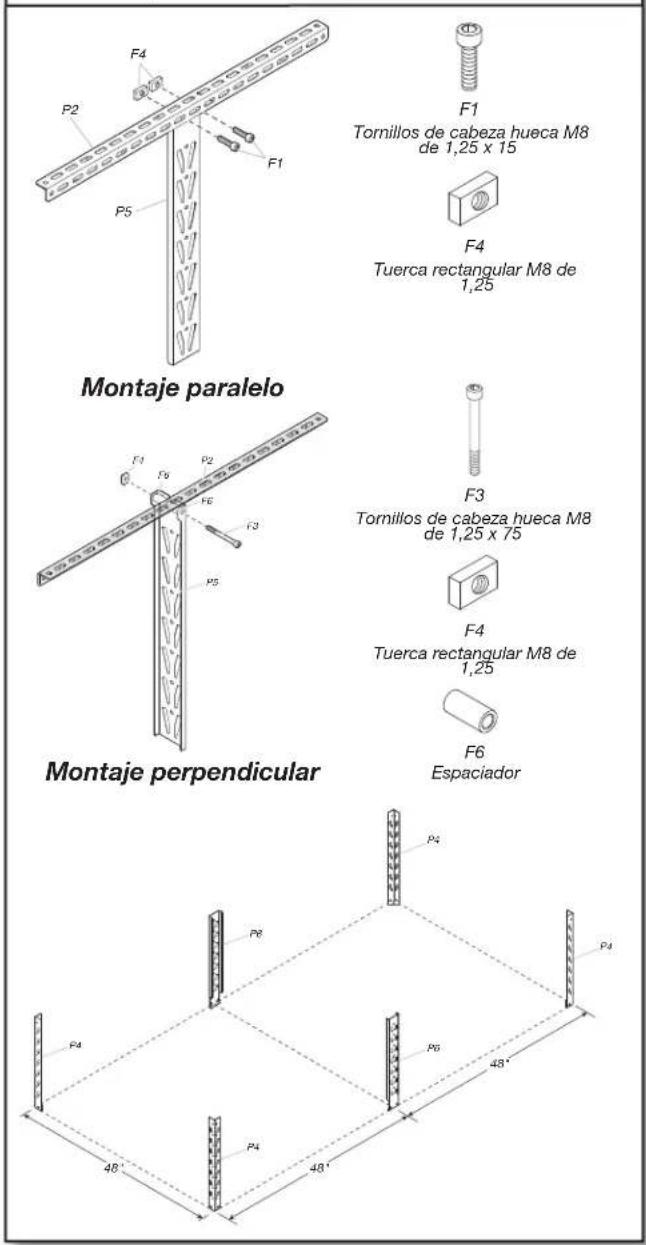

1. Coloque los soportes centrales superiores


F4 P2 F1 P5 F1 Tornillos de cabeza hueca M8 de 1,25 x 15 F4 Tuerca rectangular M8 de 1,25 Montaje paralelo F3 Tornillos de cabeza hueca M8 de 1,25 x 75 F4 Tuerca rectangular M8 de 1,25 F6 Espaciador Montaje perpendicular P4 P6 P4 P8 48' 48'

Coloque los soportes centrales superiores (P5) en los soportes para el techo con uno de los detalles que se muestran en la figura según el montaje del soporte para el techo.

Montaje paralelo

Coloque los soportes con los tornillos de cabeza hueca M8 de 1,25 x 15 (F1) (2) y las tuercas rectangulares M8 de 1,25 (F4) (2) en cada uno de los soportes centrales superiores.

Montaje perpendicular

Coloque los soportes con los tornillos de cabeza hueca M8 de 1,25 x 75 (F3) y las tuercas rectangulares M8 de 1,25 (F4), y el espaciador (F6) (2) en cada uno de los soportes centrales superiores. Verifique que todos los soportes superiores estén espaciados de manera adecuada. Deben estar en un patrón de 48" como se muestra en la ilustración.

Instalación de la estantería de almacenamiento Gearloft™ en altura

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover la estantería de almacenamiento.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

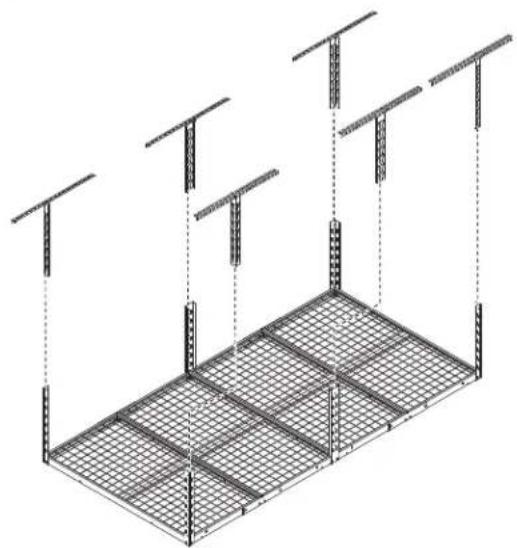

1. Coloque los soportes EZ Connect


Entre dos o más personas, el sistema de estantería se puede levantar y posicionar en altura con facilidad. La función EZ Connect permite posicionarlo de 23" a 37" del techo. Levante la estantería y ubíquela en su lugar, luego conecte los 6 soportes inferiores a los soportes superiores. Asegúrese de que los soportes de la estantería estén todos en la misma posición y que esté nivelada.

1. Complete el ensamblaje


P2 P5 F5 P6

Asegúrese de que todos los tirafondos y tornillos estén ajustados. Una vez que la estantería esté en la ubicación deseada debajo del techo, coloque un pasador de bloqueo EZ Connect (F5) (6) en un orificio en cada uno de los soportes centrales y de esquina para mantenerlos unidos. Los pasadores van en los soportes inferiores y en los superiores.

NOTA: El sistema de estantería se puede cambiar de posición hacia arriba o abajo si se quitan todos los pasadores de bloqueo y se reubica la posición EZ Connect en los soportes. Entre dos o más personas, cambien la ubicación de la estantería y reemplacen los pasadores de bloqueo EZ Connect (F5) (6).

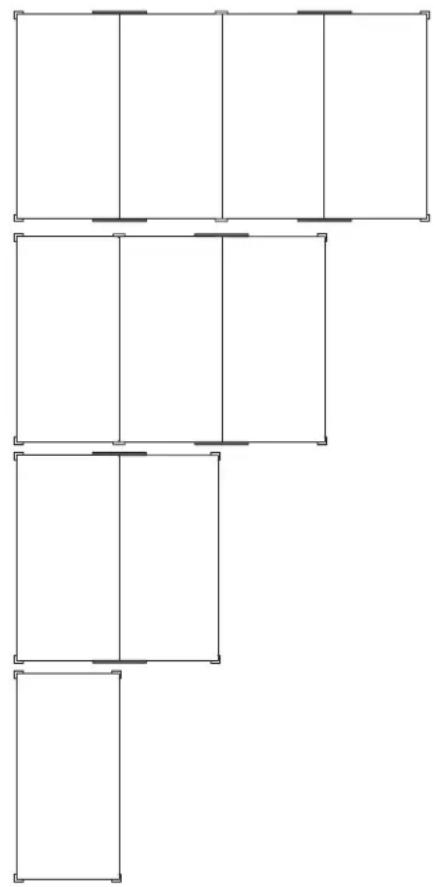

Configuración opcional

1. La estantería de almacenamiento Gearloft™ en altura de Gladiator se puede instalar de varias formas.
2. Si va a usar una configuración opcional, nunca extienda los soportes verticales más de 48" (el ancho de dos secciones de estantes).

Posible configuración con este juego
:

Cuidado de la estantería de almacenamiento

■ Lave la estantería con un detergente líquido suave, agua tibia y un paño limpio y suave.

■Revise anualmente que los sujetadores estén ajustados.

Cómo registrar el producto

Registrar el producto ofrece muchos beneficios. Obtenga más información y registre el producto en línea en www.gladiatorgarageworks.com. En EE. UU., llame al 1-866-342-4089. Los consumidores en Canadá pueden llamar al 1-800-807-6777.

GARANTÍA

Para obtener información sobre la garantía:

En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en

www.GladiatorGW.com

En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en

Registrar el producto tiene muchos beneficios. Obtenga más información y registre el producto en línea en
