| Caractéristiques techniques | Dimensions : 48" x 24" x 72" (121,9 cm x 61 cm x 182,9 cm) |
|---|---|
| Matériau | Acier renforcé |
| Capacité de charge | Capacité de charge maximale par étagère : 400 lbs (181,4 kg) |
| Utilisation | Idéale pour le rangement dans les garages, ateliers et espaces de stockage |
| Maintenance et réparation | Nettoyage avec un chiffon humide, éviter les produits abrasifs |
| Sécurité | Utiliser des gants lors de l'assemblage, éviter les charges excessives |
| Informations générales | Facile à assembler, garantie limitée de 1 an |
FOIRE AUX QUESTIONS - GAJG48KDYG Gladiator
Téléchargez la notice de votre Armoire au format PDF gratuitement ! Retrouvez votre notice GAJG48KDYG - Gladiator et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GAJG48KDYG de la marque Gladiator.
MODE D'EMPLOI GAJG48KDYG Gladiator
channels. Order Part # GABK362PSS WARRANTY For warranty information: In the U.S.A. call 1-866-342-4089 or visit our website at www.gladiatorgarageworks.com In Canada call 1-800-807-6777 or visit our website at www.gladiatorgarageworks.ca WEIGHT CAPACITY 150 lbs. 68 kg 75 lbs. 34 kg 75 lbs. 34 kg 75 lbs. 34 kg 75 lbs. 34 kg8 Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :

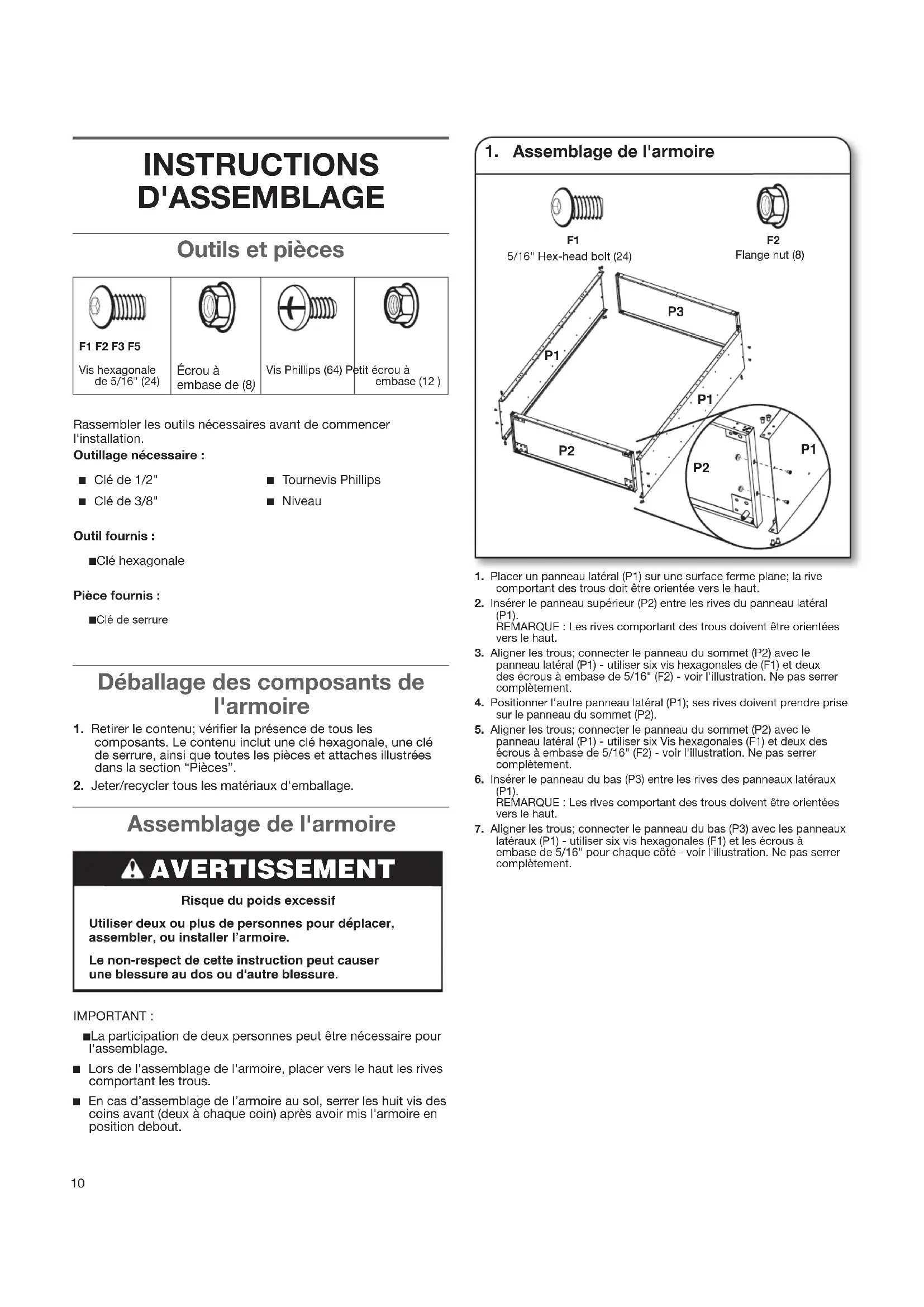

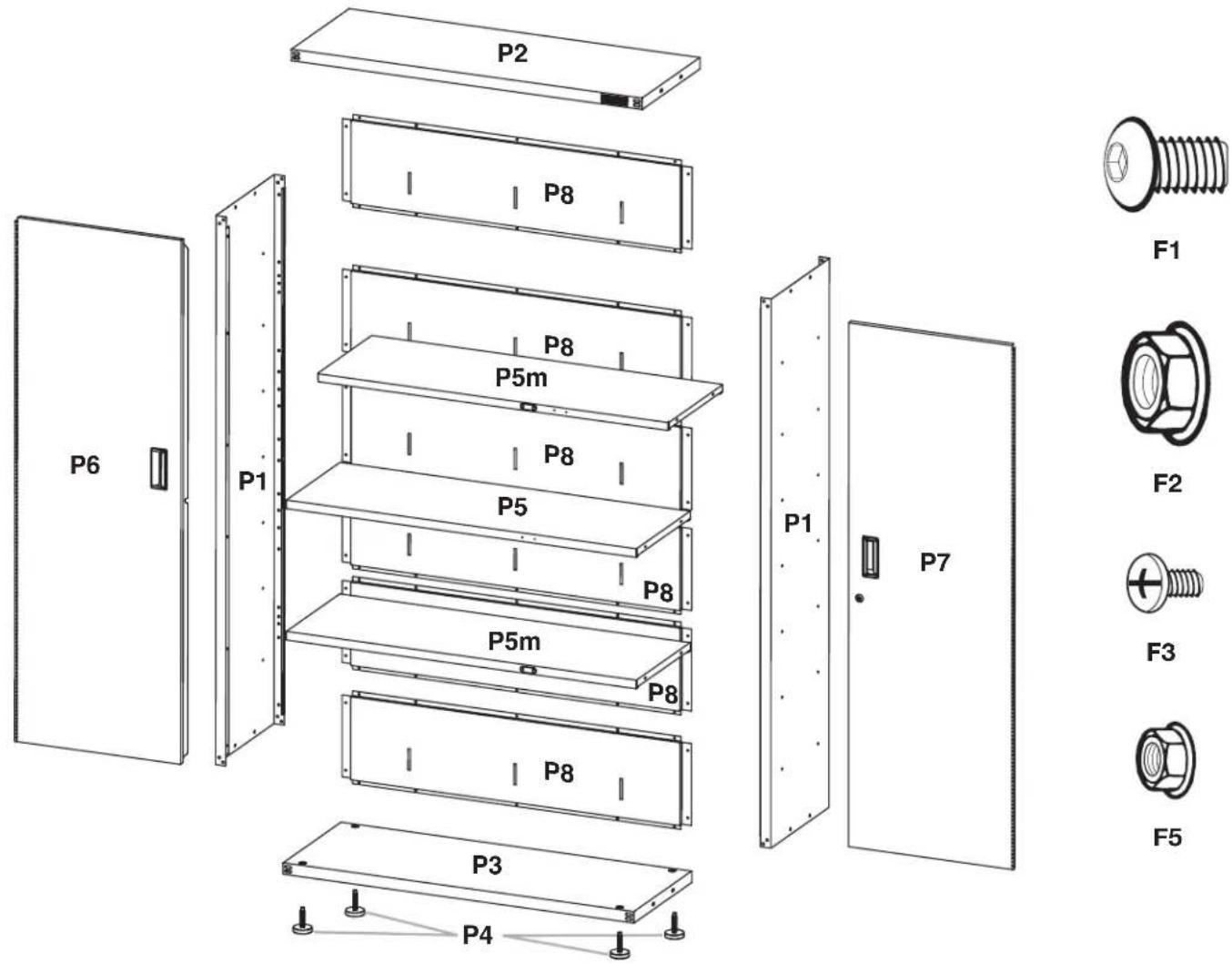

PIÉCES10 INSTRUCTIONS D'ASSEMBLAGE Outils et pièces F1 F2 F3 F5Vis hexagonale de 5/16" (24)Écrou à embase de (8) Vis Phillips (64) Petit écrou à embase (12 )Rassembler les outils nécessaires avant de commencer l'installation.Outillage nécessaire : ■ Clé de 1/2" ■ Tournevis Phillips ■ Clé de 3/8" ■ Niveau Outil fournis : ■ Clé hexagonalePièce fournis : ■ Clé de serrure Déballage des composants de l'armoire 1. Retirer le contenu; vérier la présence de tous les composants. Le contenu inclut une clé hexagonale, une clé de serrure, ainsi que toutes les pièces et attaches illustrées dans la section “Pièces”.2. Jeter/recycler tous les matériaux d'emballage.
1. Assemblage de l'armoire
1. Placer un panneau latéral (P1) sur une surface ferme plane; la rive comportant des trous doit être orientée vers le haut.2. Insérer le panneau supérieur (P2) entre les rives du panneau latéral (P1). REMARQUE : Les rives comportant des trous doivent être orientées vers le haut.3. Aligner les trous; connecter le panneau du sommet (P2) avec le panneau latéral (P1) - utiliser six vis hexagonales de (F1) et deux des écrous à embase de 5/16" (F2) - voir l'illustration. Ne pas serrer complètement.4. Positionner l'autre panneau latéral (P1); ses rives doivent prendre prise sur le panneau du sommet (P2).5. Aligner les trous; connecter le panneau du sommet (P2) avec le panneau latéral (P1) - utiliser six Vis hexagonales (F1) et deux des écrous à embase de 5/16" (F2) - voir l'illustration. Ne pas serrer complètement.6. Insérer le panneau du bas (P3) entre les rives des panneaux latéraux (P1). REMARQUE : Les rives comportant des trous doivent être orientées vers le haut.7. Aligner les trous; connecter le panneau du bas (P3) avec les panneaux latéraux (P1) - utiliser six vis hexagonales (F1) et les écrous à embase de 5/16" pour chaque côté - voir l'illustration. Ne pas serrer complètement.
Assemblage de l'armoire IMPORTANT : ■ La participation de deux personnes peut être nécessaire pour l'assemblage. ■ Lors de l'assemblage de l'armoire, placer vers le haut les rives comportant les trous. ■ En cas d’assemblage de l’armoire au sol, serrer les huit vis des coins avant (deux à chaque coin) après avoir mis l'armoire en position debout. AVERTISSEMENT Risque du poids excessifUtiliser deux ou plus de personnes pour déplacer, assembler, ou installer l’armoire.Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.5/16" Hex-head bolt (24) Flange nut (8) F111

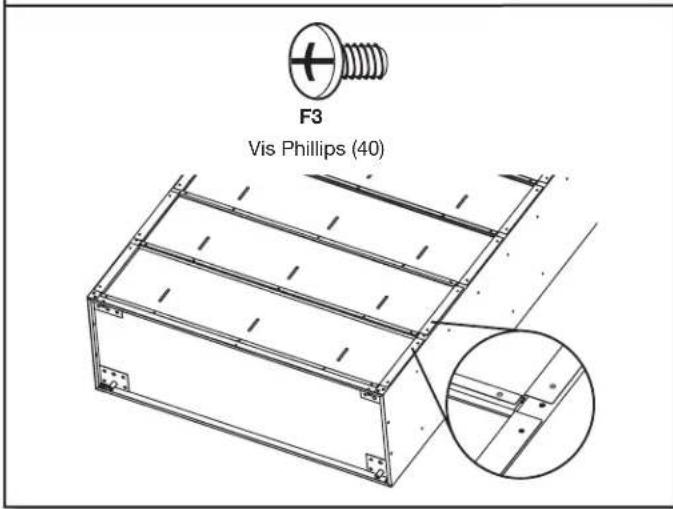

2. Fixation des panneaux arrière 3. Installation des pieds de réglage

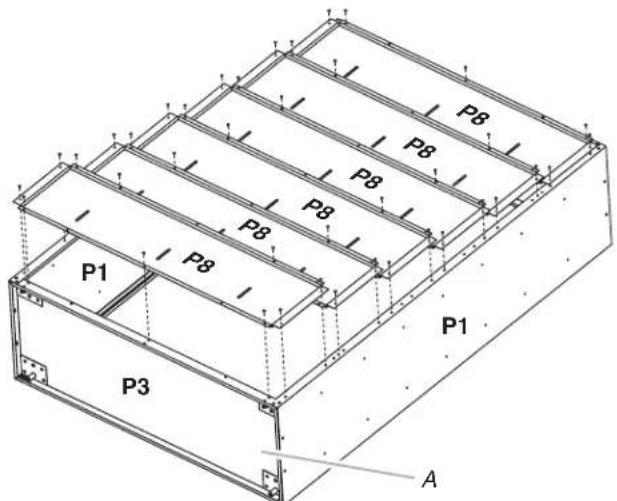

del'aplomb IMPORTANT : ■ Fixer les panneaux arrière (P8) au sommet de l'armoire et procéder vers le bas jusqu'à la base de l'armoire. Chaque panneau arrière consécutif sera en chevauchement sur le panneau supérieur. ■ Ne pas serrer complètement les vis tant que les panneaux arrière ne sont pas en place. ■ Les panneaux arrière, supérieurs et inférieurs peuvent comporter des trous supplémentaires inutilisés.1. Aligner le panneau arrière (P8) avec les trous du sommet de l'armoire. À l'aide de vis phillips (F3), xer le panneau arrière (P8) à la partie supérieure et aux côtés de l'armoire.2. Placer la base du premier panneau arrière (P8) en chevauchement sur le sommet du deuxième panneau arrière (P8). Voir l'illustration. À l'aide des vis philips (F3), xer le panneau arrière (P8) aux côtés de l'armoire.3. Répéter l'étape 2 pour xer les quatre panneaux arrière restants aux côtés de l'armoire.4. À l'aide de deux vis phillips (F3), xer chaque panneau arrière au panneau supérieur. REMARQUE : Fixer le dernier panneau arrière (P8) à la base de l'armoire (P3) en utilisant trois vis phillips (F3).5. Serrer complètement toutes les vis du panneau arrière - commencer par les côtés et poursuivre avec le sommet, le milieu de l'armoire et la base.6. Utiliser la clé hexagonale (fournie) pour serrer complètement les 24 boulons et écrous de l'armoire.1. Placer l'armoire en appui sur un côté.2. Visser un pied de réglage de l'aplomb (P4) dans chacun des quatre écrous situés dans les angles de l'armoire - voir l'illustration.3. Placer l'armoire à la verticale.4. Si ce n’est pas déjà fait, serrer les deux vis des coins avant du cadre de l’armoire. Serrer complètement toutes les vis et les écrous de l’armoire. Vis Phillips (40)

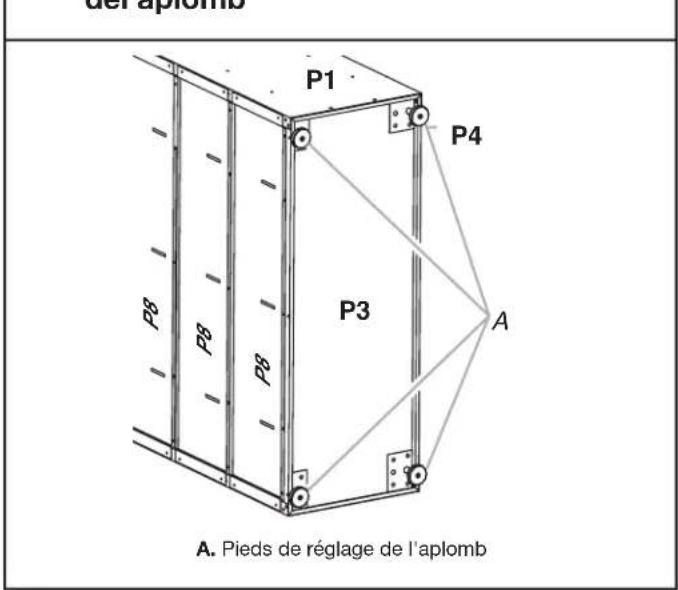

A. Pieds de réglage de l'aplomb
A. Base de l'armoire
4. Installation des étagères
F3 F5Vis Phillips (12)Petit écrou à embase (12)

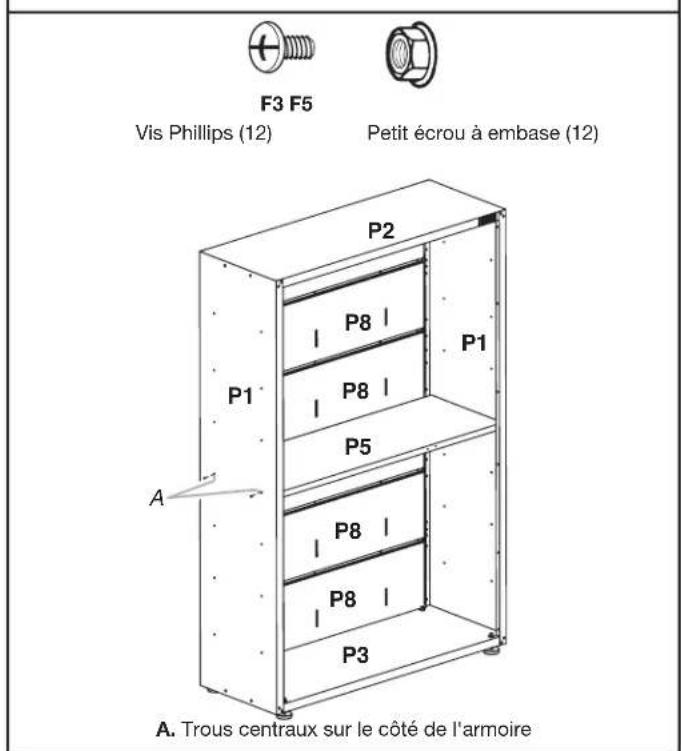

A. Trous centraux sur le côté de l'armoireIMPORTANT : Utiliser les deux trous situés au milieu des côtés de l'armoire pour installer une étagère centrale (P5), de façon àverrouiller les portes. Il sera possible d'installer les deux autresétagères plus tard.12

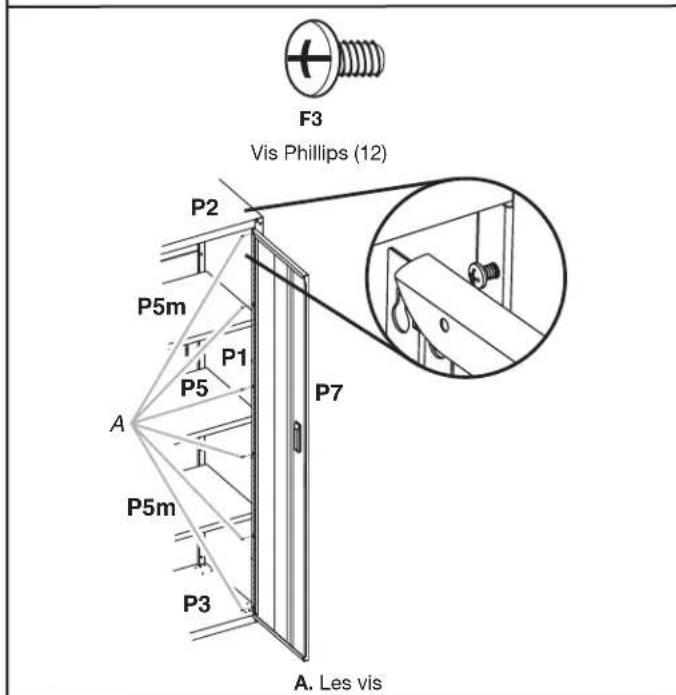

5. Installation des portes
Vis Phillips (12)A. Les vis Fin de l'assemblage
1. Placer une étagère (P5) en alignant les trous des extrémités
avec les trous centraux des côtés de l'armoire. REMARQUE : Veiller à ce que le trou du bord long de l'étagère soit orienté vers l'extérieur.
2. À l'aide de deux vis cruciformes (F3) et de deux écrous à
embase (F5) de chaque côté, xez la tablette (P5) aux côtés (P1).
3. Déterminer l'emplacement des deux autres étagères (P5m).
Aligner les trous des extrémités de l'étagère avec les trous ducôté de l'armoire. REMARQUE : Veiller à ce que le les aimants situés au milieu du rebord long de l’étagère soient orientés vers l’avant de l’armoire.
4. À l'aide de deux vis cruciformes (F3) et de deux écrous à bride
(F5) de chaque côté, xez les étagères (P5m) aux côtés de l'armoire (P1). Serrez complètement les écrous.
IMPORTANT : ■ On doit installer la porte comportant le mécanisme de verrouillage (P7) sur le côté droit de l'armoire. ■ Le charnières de porte sont conçues avec les trous allongés en haut et en bas de façon à ce que la porte soit suspendue à l'armoire pendant que l'on serre les vis.
1. Engager les vis phillips (F3) dans les trous supérieurs et
inférieurs de chaque côté de l'armoire.
2. Suspendre la porte de droite (P7) aux vis supérieures et
inférieures puis serrer à la main.
3. Insérer les quatre vis phillips (F3) du milieu dans la charnière
de porte, dans l'armoire, puis serrer à la main.
4. Répéter les étapes 2 et 3 pour installer la porte de gauche
5. Aligner les portes et serrer complètement les vis.
1. Veiller à ce qu’il y ait une vis ou un écrou dans chaque trou du
cadre de l’armoire. REMARQUE : Les panneaux arrière, supérieurs et inférieurspeuvent comporter des trous supplémentaires inutilisés.
2. Déplacer l'armoire jusqu'à son emplacement d'installation
3. Placer un niveau sur l'étagère interne; si nécessaire, ajuster
la longueur de déploiement des pieds de réglage de l'aplomb pour établir l'aplomb de l'armoire. Tourner les pieds vers la gauche pour soulever ou vers la droite pour abaisser l'armoire.
4. Si les portes ne sont pas alignées, desserrer les vis xant la
charnière sur l'armoire. Ajuster la position de la porte à la hauteur désirée et resserrer complètement les vis.13

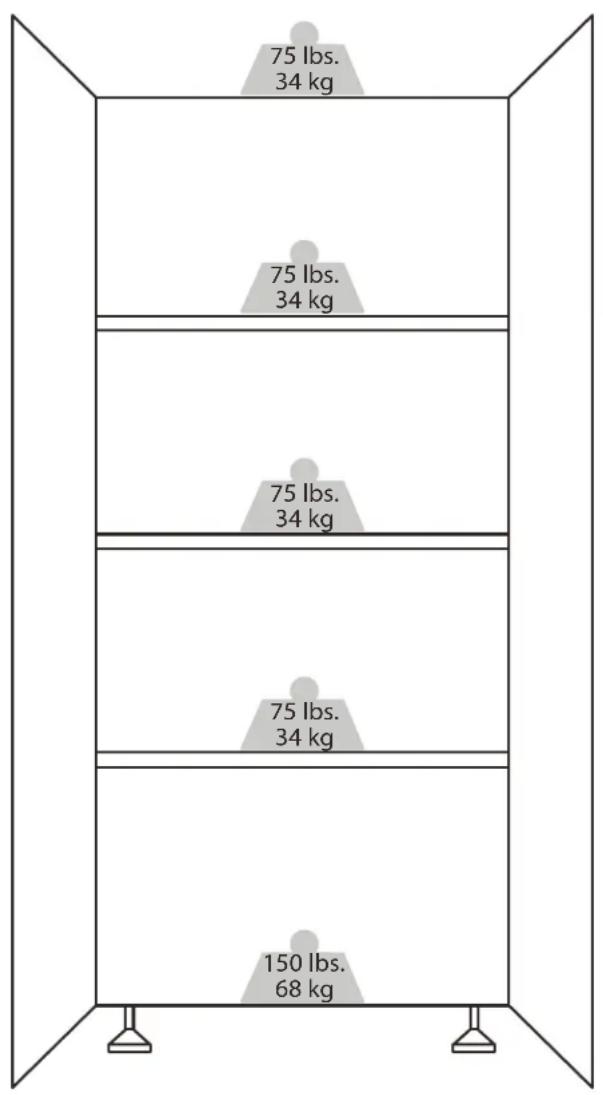

150 lbs. 68 kg 75 lbs. 34 kg 75 lbs. 34 kg 75 lbs. 34 kg 75 lbs. 34 kg ACCESSORIES Pour commander des accessoires, composer le 1-866-342-4089 et demander le numéro de pièce indiqué ci-dessous ou contacter votre marchand autorisé Gladiator
GarageWorks. Au Canada, composer le 1-800-807-6777. Ensemble de tringle de montage de l'armoire - Permet le montage sur des panneaux Gladiator
