MANUAL DE USUARIO GAJG48KDYG Gladiator

Commander la pièce n° GABK362PSS GARANTIE Pour des informations concernant la garantie : Aux États-Unis, composer le 1-866-342-4089 ou visiter notre site Web à l’adresse www.gladiatorgarageworks.com Au Canada, composer le 1 800 807-6777 ou visiter notre site Web à l'adresse www.gladiatorgarageworks.ca14 Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de alerta de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

SEGURIDAD DEL ARMARIO15

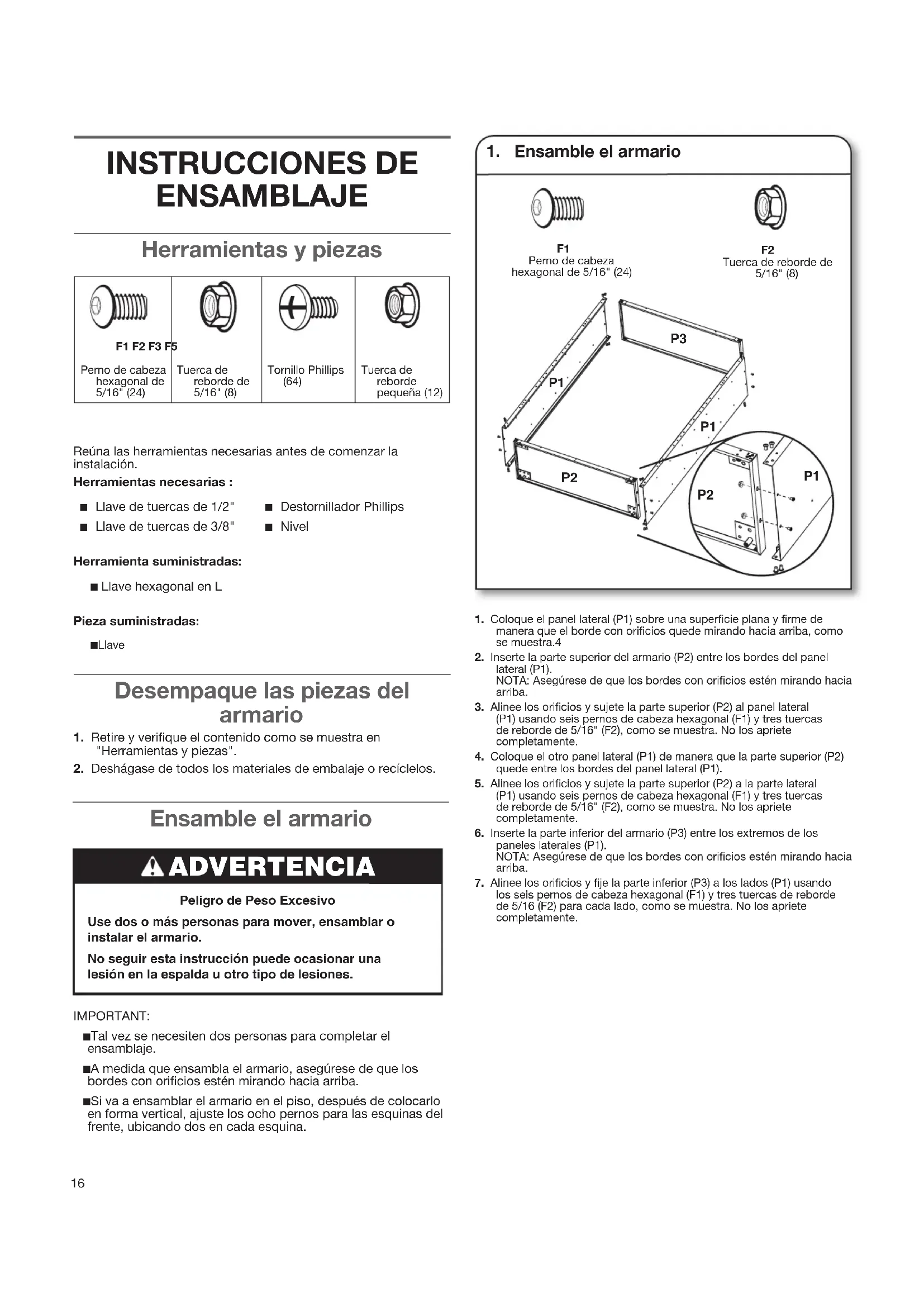

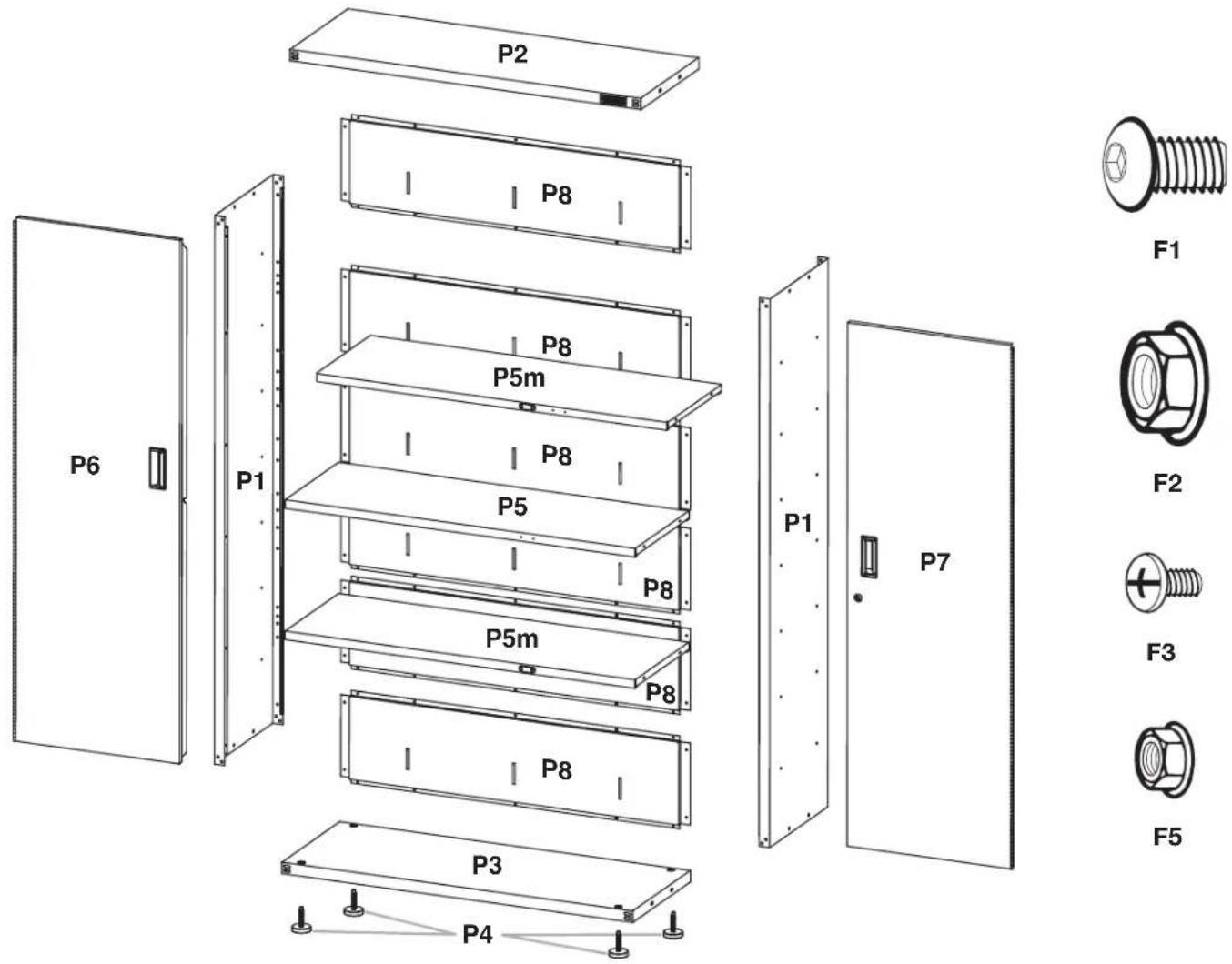

F516 INSTRUCCIONES DE ENSAMBLAJE Herramientas y piezas F1 F2 F3 F5Perno de cabeza hexagonal de 5/16" (24)Tuerca de reborde de 5/16" (8)Tornillo Phillips (64) Tuerca de reborde pequeña (12)Reúna las herramientas necesarias antes de comenzar la instalación.Herramientas necesarias : ■ Llave de tuercas de 1/2" ■ Destornillador Phillips ■ Llave de tuercas de 3/8" ■ Nivel Herramienta suministradas: ■ Llave hexagonal en LPieza suministradas: ■ Llave Desempaque las piezas del armario 1. Retire y verique el contenido como se muestra en "Herramientas y piezas".2. Deshágase de todos los materiales de embalaje o recíclelos.

1. Ensamble el armario

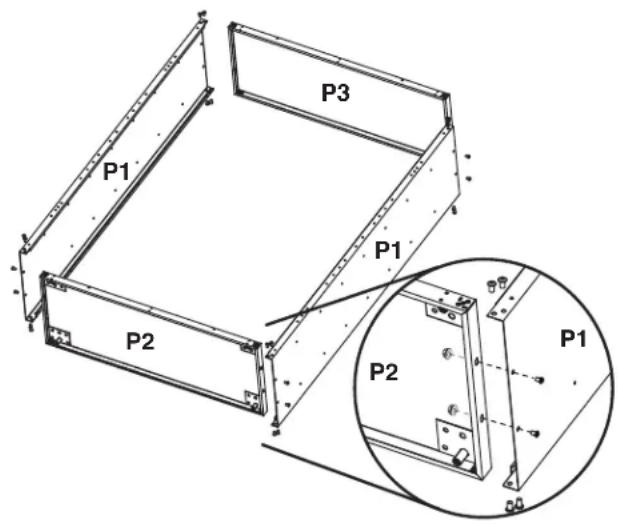

1. Coloque el panel lateral (P1) sobre una supercie plana y rme de manera que el borde con oricios quede mirando hacia arriba, como se muestra.42. Inserte la parte superior del armario (P2) entre los bordes del panel lateral (P1). NOTA: Asegúrese de que los bordes con oricios estén mirando hacia arriba.3. Alinee los oricios y sujete la parte superior (P2) al panel lateral (P1) usando seis pernos de cabeza hexagonal (F1) y tres tuercas de reborde de 5/16" (F2), como se muestra. No los apriete completamente.4. Coloque el otro panel lateral (P1) de manera que la parte superior (P2) quede entre los bordes del panel lateral (P1).5. Alinee los oricios y sujete la parte superior (P2) a la parte lateral (P1) usando seis pernos de cabeza hexagonal (F1) y tres tuercas de reborde de 5/16" (F2), como se muestra. No los apriete completamente.6. Inserte la parte inferior del armario (P3) entre los extremos de los paneles laterales (P1). NOTA: Asegúrese de que los bordes con oricios estén mirando hacia arriba.7. Alinee los oricios y je la parte inferior (P3) a los lados (P1) usando los seis pernos de cabeza hexagonal (F1) y tres tuercas de reborde de 5/16 (F2) para cada lado, como se muestra. No los apriete completamente.

Ensamble el armario IMPORTANT: ■ Tal vez se necesiten dos personas para completar el ensamblaje. ■ A medida que ensambla el armario, asegúrese de que los bordes con oricios estén mirando hacia arriba. ■ Si va a ensamblar el armario en el piso, después de colocarlo en forma vertical, ajuste los ocho pernos para las esquinas del frente, ubicando dos en cada esquina. ADVERTENCIA Peligro de Peso ExcesivoUse dos o más personas para mover, ensamblar o instalar el armario.No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.F1 Perno de cabeza hexagonal de 5/16" (24)F2 Tuerca de reborde de 5/16" (8)17

2. Fije los paneles posteriores 3. Instalación de las patas niveladoras

IMPORTANTE: ■ Fije los paneles posteriores (P8), comenzando por la parte superior del armario, y trabajando hacia abajo, hacia el fondo del armario. Cada panel posterior consecutivo sobrepasará al panel que esté arriba. ■ No apriete los tornillos por completo hasta que todos los paneles posteriores estén en su lugar. ■ Es posible que los paneles posteriores (superior e inferior) tengan oricios adicionales que no se usen.

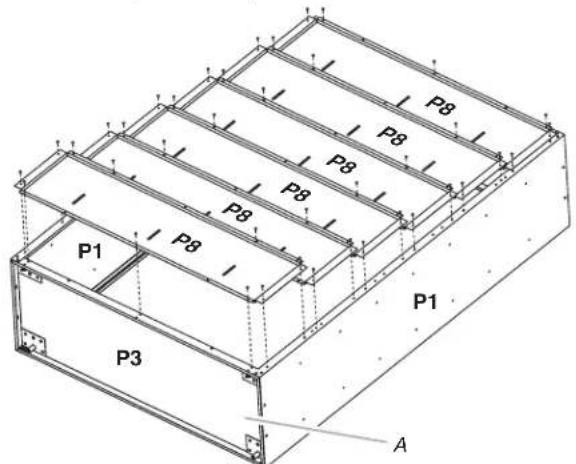

1. Alinee el primer panel posterior (P8) con los oricios en la

parte superior del armario. Fije el panel posterior (P8) a la parte superior y los lados del armario usando los tornillos de cabeza phillips (F3).

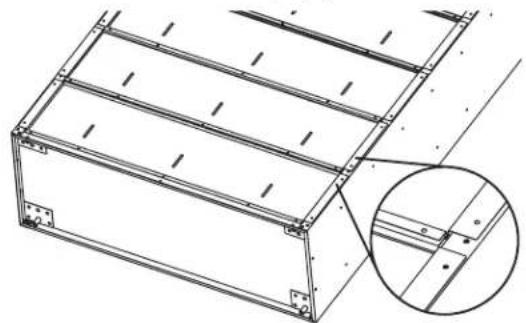

2. Sobreponga la parte inferior del primer panel posterior (P8)

con la parte superior del segundo panel posterior (P8), como se muestra. Fije el panel posterior (P8) a los lados del armario, usando los tornillos de cabeza phillips (F3).

3. Repita el paso 2 para sujetar los cuatro paneles posteriores

restantes a los lados del armario.

4. Fije cada panel posterior al panel que está arriba usando dos

tornillos de cabeza phillips (F3). NOTA: Fije el último panel posterior (P8) al fondo del armario (P3), usando tres tornillos de cabeza phillips (F3).

5. Apriete por completo todos los tornillos del panel posterior,

comenzando por los lados y siguiendo por la parte superior, del medio e inferior.

6. Apriete por completo los 24 pernos y tuercas del armario con

la llave hexagonal en L (provista).

1. Coloque el armario sobre el costado.

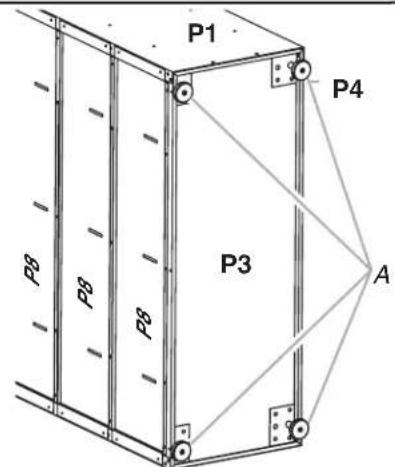

2. Atornille una pata niveladora (P4) en cada una de las cuatro

tuercas con remache que están ubicadas en las esquinas del armario, como se muestra.

3. Coloque el armario en posición vertical.

4. Si no lo ha hecho todavía, ajuste los dos pernos en cada

esquina frontal del marco del armario. Ajuste rmemente todos los pernos y tuercas del armario.

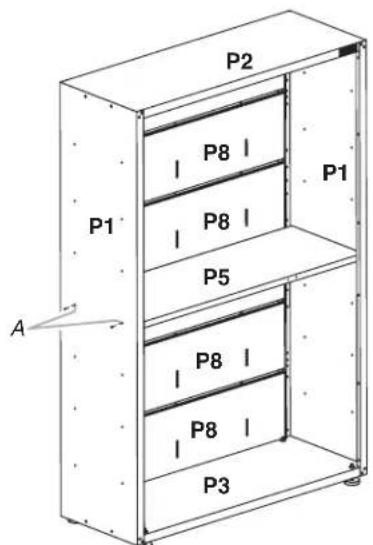

IMPORTANTE: PUse el par de oricios ubicado en el medio de los lados del armario para instalar un estante central (P5) sin el imán, de modo que las puertas se puedan cerrar y asegurar. Los otros dos estantes con imanes pueden instalarse donde se desee.

4. Instalación de los estantes

A. Par de oricios del medio en el lado del armario18

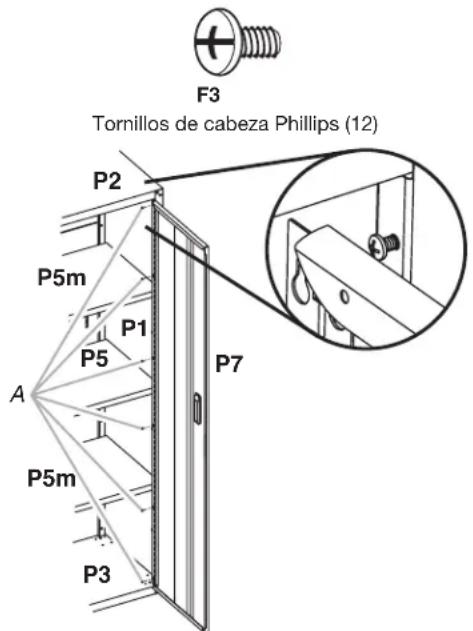

5. Instalación de las puertas

Tornillos de cabeza Phillips (12)A. Tornillos de cabeza Phillips Complete el ensamblaje

1. Asegúrese de que haya un perno o un tornillo en cada oricio

del marco del armario. NOTA: Es posible que los paneles posteriores (superior e inferior) tengan oricios adicionales que no se usen.

2. Mueva el armario a su ubicación nal.

3. Coloque un nivel en un estante interior y, si es necesario,

nivele el armario ajustando la altura de las patas niveladoras. Gire hacia la izquierda para levantar la pata niveladora o hacia la derecha para bajarla.

4. Si las puertas no están alineadas, aoje todos los tornillos que

sujetan la bisagra de la puerta al armario. Ajuste la puerta a la altura deseada y apriete completamente los tornillos.

1. Coloque un estante (P5) de manera que los oricios en los

extremos estén alineados con el par de oricios que están en el medio de los lados del armario. NOTA: Asegúrese de que el oricio que está en el centro del extremo largo del estante quede mirando hacia afuera.

2. Con dos tornillos de cabeza Phillips (F3) y dos tuercas de

brida (F5) por lado, je el estante (P5) a los lados (P1).

3. Decida dónde desea ubicar los otros dos estantes (P5m).

Alinee los oricios en los extremos del estante con los oricios en el lado del armario. NOTA: Asegúrese de que los imanes en el borde del estante largo estén mirando hacia el frente del armario.

4. Usando dos tornillos de cabeza Phillips (F3) y dos tuercas con

reborde (F5) por lado, je los estantes (P5m) a los lados del gabinete (P1). Apriete completamente las tuercas.

IMPORTANTE: ■ La puerta que tiene el ensamblaje de traba (P7) deberá instalarse en el lado derecho del armario. ■ Las bisagras de la puerta se han diseñado con ranuras en forma de bocallaves en la parte superior e inferior, de modo que la puerta cuelge en el armario mientras usted coloca los tornillos.

1. Empiece colocando tornillos de cabeza phillips (F3) en los

oricios en la parte superior e inferior, en cada lado del armario.

2. Cuelgue la puerta del lado derecho (P7) de los tornillos

superiores e inferiores y apriételos a mano.

3. Inserte los cuatro tornillos phillips (F3) del medio en el

armario, a través de la bisagra de la puerta, y apriételos a mano.

4. Repita los pasos 2 y 3 para jar la puerta izquierda (P6).

5. Alinee las puertas y apriete los tornillos por completo.19

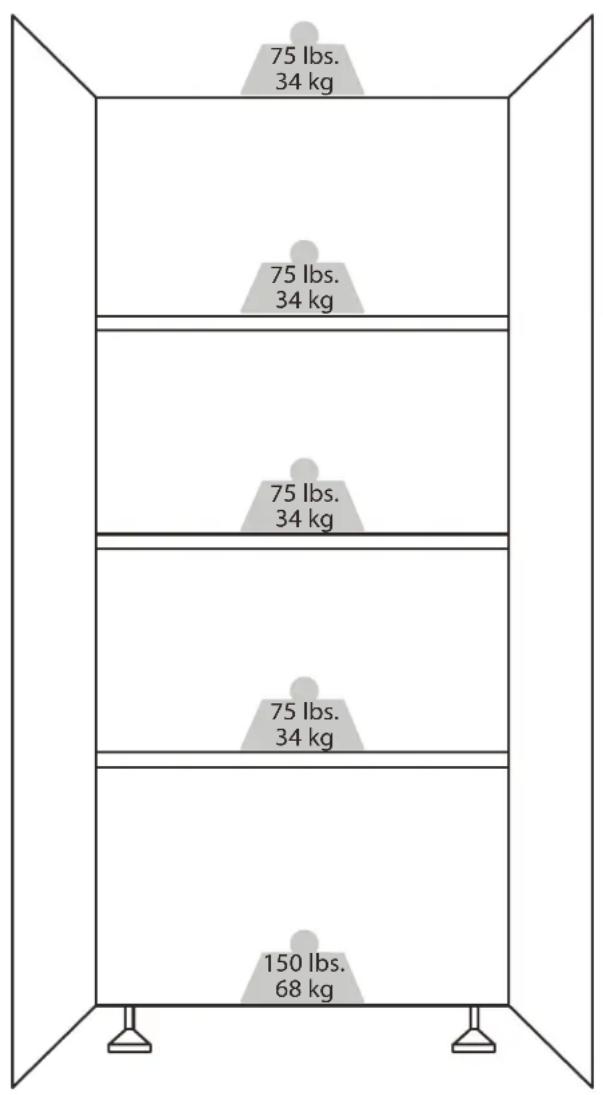

150 lbs. 68 kg 75 lbs. 34 kg 75 lbs. 34 kg 75 lbs. 34 kg 75 lbs. 34 kg ACCESORIOS Para pedir accesorios, llame al 1-866-342-4089 y solicite el número de pieza del accesorio que se detalla a continuación o póngase en contacto con su distribuidor autorizado de Gladiator

GarageWorks. En Canadá, llame al 1-800-807-6777. Juego de soporte de montaje - Permite montar el armario en los paneles GearWall

o los canales GearTrack

Garageworks. Pida la pieza número GABK362PSS GARANTÍA Para obtener información sobre la garantía: En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en www.gladiatorgarageworks.com En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en www.gladiatorgarageworks.ca® /™ ©2024 Gladiator. All rights reserved. Used under license in Canada. Tous droits réservés. Utilisé sous licence au Canada. Todos los derechos reservados. Usado en Canadá bajo licencia. W11650604B 04/24
