UR007G - Coupe-herbe MAKITA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Coupe-herbe sans fil, moteur à courant continu, tension de 40V, largeur de coupe de 260 mm, vitesse à vide de 6 000 tr/min.
Utilisation	Idéal pour l'entretien des jardins, des pelouses et des espaces verts, adapté pour les zones difficiles d'accès.
Maintenance et réparation	Vérifier régulièrement l'état de la batterie, nettoyer la tête de coupe après utilisation, remplacer les fils de coupe usés.
Sécurité	Porter des lunettes de protection, des gants et des chaussures appropriées, ne pas utiliser sous la pluie, garder les enfants à distance.
Informations générales	Poids léger pour une maniabilité optimale, batterie interchangeable avec d'autres outils Makita de la même gamme, garantie constructeur.

FOIRE AUX QUESTIONS - UR007G MAKITA

Comment charger la batterie du coupe-herbe MAKITA UR007G ?

Pour charger la batterie, retirez-la de l'appareil et insérez-la dans le chargeur MAKITA compatible. Branchez le chargeur sur une prise électrique et attendez que la lumière indique que la charge est complète.

Quel type de fil dois-je utiliser avec le coupe-herbe MAKITA UR007G ?

Utilisez un fil de coupe de 2,0 mm de diamètre pour un fonctionnement optimal. Assurez-vous que le fil est compatible avec les spécifications de l'appareil.

Comment remplacer le fil de coupe sur le MAKITA UR007G ?

Pour remplacer le fil, retirez le capot de la tête de coupe, retirez l'ancien fil et insérez un nouveau fil de la longueur recommandée. Refixez le capot en vous assurant qu'il est bien en place.

Que faire si le coupe-herbe ne démarre pas ?

Vérifiez que la batterie est complètement chargée et correctement insérée. Assurez-vous également que le verrou de sécurité est en position de déverrouillage.

Comment nettoyer le coupe-herbe après utilisation ?

Après chaque utilisation, éteignez l'appareil et retirez la batterie. Utilisez une brosse douce ou un chiffon pour enlever les débris et la poussière de la tête de coupe et des grilles d'aération.

Quelle est la durée de vie de la batterie du MAKITA UR007G ?

La durée de vie de la batterie dépend de l'utilisation, mais en général, elle peut durer entre 30 et 90 minutes selon la charge de travail et les conditions d'utilisation.

Puis-je utiliser le coupe-herbe sous la pluie ?

Il est recommandé de ne pas utiliser le MAKITA UR007G sous la pluie ou dans des conditions humides pour éviter tout risque d'électrocution ou d'endommagement de l'appareil.

Où puis-je trouver des pièces de rechange pour le MAKITA UR007G ?

Les pièces de rechange peuvent être trouvées chez les revendeurs MAKITA, dans les magasins de bricolage ou sur le site web officiel de MAKITA.

Le coupe-herbe MAKITA UR007G est-il silencieux ?

Le MAKITA UR007G est conçu pour être relativement silencieux par rapport aux modèles à essence, mais il émet tout de même un niveau sonore qui peut nécessiter le port de protections auditives selon l'environnement de travail.

Comment stocker le coupe-herbe MAKITA UR007G ?

Stockez le coupe-herbe dans un endroit sec et frais, à l'abri de l'humidité. Retirez la batterie et rangez-la séparément, en évitant les températures extrêmes.

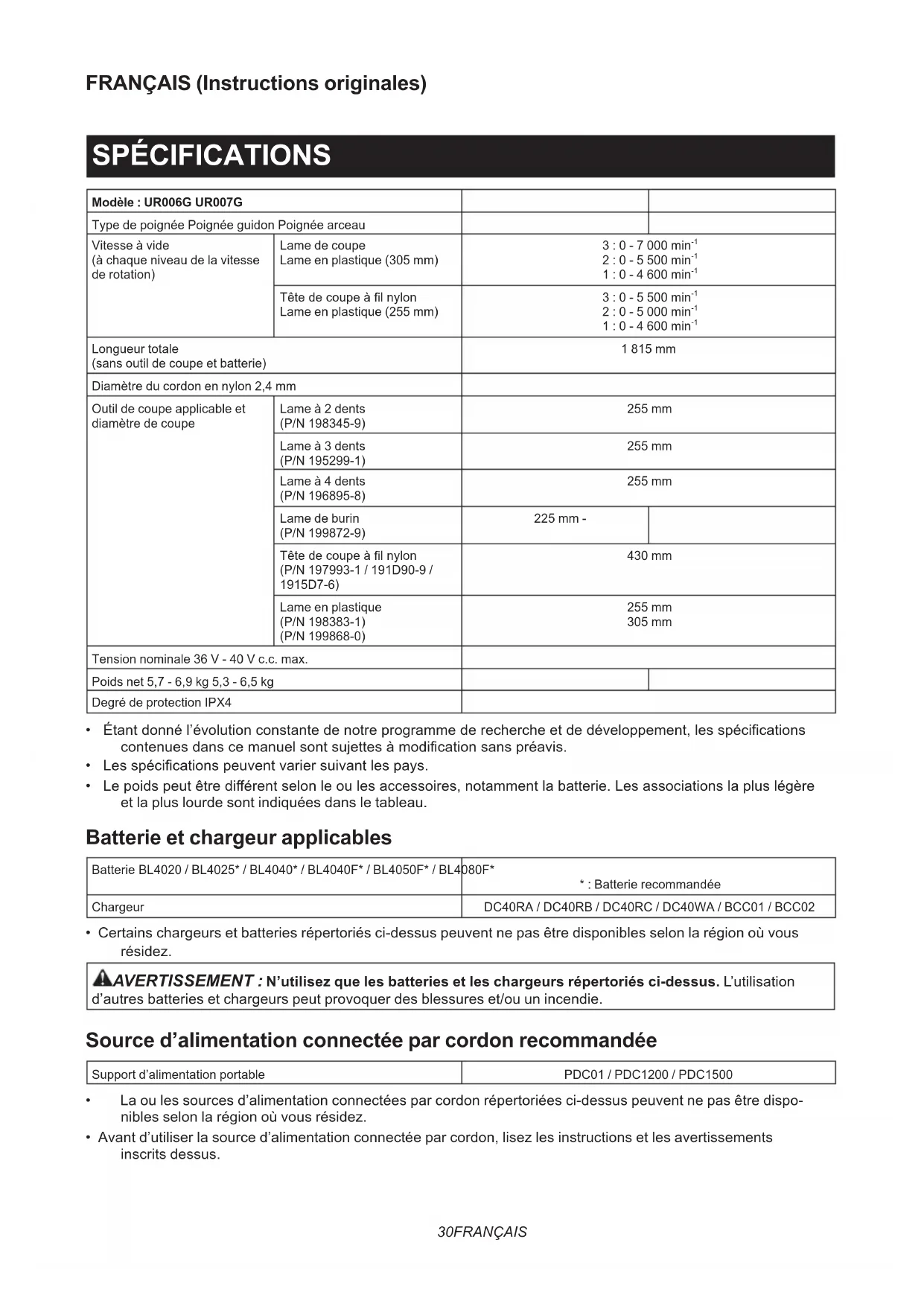

MODE D'EMPLOI UR007G MAKITA

Modèle : UR006G UR007G
Type de poignée Poignée guidon Poignée arceau
Vitesse à vide(à chaque niveau de la vitesse de rotation)	Lame de coupeLame en plastique (305 mm)	3:0-7 000 min-12:0-5 500 min-11:0-4 600 min-1
	Tête de coupe à fil nylonLame en plastique (255 mm)	3:0-5 500 min-12:0-5 000 min-11:0-4 600 min-1
Longueur totale(sans outil de coupe et batterie)		1 815 mm
Diamètre du cordon en nylon 2,4 mm
Outil de coupe applicable et diamètre de coupe	Lame à 2 dents(P/N 198345-9)	255 mm
	Lame à 3 dents(P/N 195299-1)	255 mm
	Lame à 4 dents(P/N 196895-8)	255 mm
	Lame de burin(P/N 199872-9)	225 mm -
	Tête de coupe à fil nylon(P/N 197993-1 / 191D90-9 / 1915D7-6)	430 mm
	Lame en plastique(P/N 198383-1)(P/N 199868-0)	255 mm305 mm
Tension nominale 36 V - 40 V c.c. max.
Poids net 5,7 - 6,9 kg 5,3 - 6,5 kg
Degré de protection IPX4

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications containues dans ce manuel sont sujettes à modification sans préavis.
• Les specifications peuvent varier suivant les pays.
  Le poids peut etre differentelon le ou les accessoires,notamment la batterie.Les associations la plus legere et la plus lourde sont indiquees dans le tableau.

Batterie et chargeur applicables

Batterie BL4020 / BL4025* / BL4040* / BL4040F* / BL4050F* / BL4080F* * : Batterie recommandée
Chargeur	DC40RA / DC40RB / DC40RC / DC40WA / BCC01 / BCC02

• Certains chargeurs et batteries répertoriés ci-dessus peuvent ne pas être disponibles selon la région où vous résiduez.
  A VERTISSEMENT : N'utilisez que les batteries et les chargeurs repertoriés ci-dessus. L'utilisation d'autres batteries et chargeurs peut provoquer des blessures et/ou un incendie.

Source d'alimentation connectée par cordon recommanded

Support d'alimentation portable

PDC01 / PDC1200 / PDC1500

La ou les sources d'alimentation connectées par cordon repertoriées ci-dessus peuvent ne pas etre disponibles selon la région où vous residez.
- Avant d'utiliser la source d'alimentation connectee par cordon, lisez les instructions et les avertissements inscrits dessus.

Bruit

Modèle UR006G
Modèle UR007G

Outil de coupe Niveau	de pression sonore (L pA) dB(A)		Niveau de puissance sonore (LWA) dB(A)		Norme applicable
	(LpA) dB(A) Incertitude (K) dB(A)		(LWA) dB(A) Incertitude (K) dB(A)
Lame à 2 dents 80,8 1,0 95,4 0,8 ISO22868(ISO11806-1)
Lame à 4 dents 82,9 0,8 99,2 0,5 ISO22868(ISO11806-1)
Tête de coupe à fil nylon	81,7 0,9 92,7 1,6 ISO22868(ISO11806-1)/				EN50636-2-91
Lame en plastique 77,0 2,3 88,4 2,4 ISO22868(ISO11806-1)/					EN50636-2-91

Outil de coupe Niveau	de pression sonore (L pA) dB(A)		Niveau de puissance sonore (LWA) dB(A)		Norme applicable
	(LpA) dB(A) Incertitude (K) dB(A)		(LWA) dB(A) Incertitude (K) dB(A)
Lame à 2 dents 80,8 1,0 95,4 0,8 ISO22868(ISO11806-1)
Lame à 4 dents 82,9 0,8 99,2 0,5 ISO22868(ISO11806-1)
Tête de coupe à fil nylon	31,7 0,9 92,7 1,6 ISO22868(ISO11806-1)/				EN50636-2-91
Lame en plastique 77,0 2,3 88,4 2,4 ISO22868(ISO11806-1)/					EN50636-2-91

Meme si le niveau de pression sonore indique ci-dessus est inférieur ou égal à 80 dB (A), le niveau en fonctionnement peut dépasser 80 dB (A). Portez un serre-tête antibruit.
NOTE : La ou les valeurs d'émission de bruit déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre euxs.
NOTE : La ou les valeurs d'émission de bruit déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

A VERTISSEMENT : Portez un serre-tête antibruit.

A AVENTISSEMENT : L'émission de bruit lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de piece usinée.
A VERTISSEMENT: Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Vibration

Norme applicable : ISO22867(ISO11806-1)

Modèle UR006G
Modèle UR007G

Outil de coupe Main	gauche Main droite
	\( a_{n,w} \) (m/s2) Incertitude K (m/s\( ^{2} \))		\( a_{n,w} \) (m/s2) Incertitude K (m/s\( ^{2} \))
Lame à 2 dents	≤ 2,5	1,5	≤ 2,5	1,5
Lame à 4 dents	≤ 2,5	1,5	≤ 2,5	1,5
Tête de coupe à fil nylon	≤ 2,5	1,5	≤ 2,5	1,5
Lame en plastique	≤ 2,5	1,5	≤ 2,5	1,5

Outil de coupe Main	gauche Main droite
	\( a_{h,W} \) (m/s2) Incertitude K (m/s\( ^{2)} \)		\( a_{h,W} \) (m/s2) Incertitude K (m/s\( ^{2)} \)
Lame à 2 dents	≤ 2,5	1,5	≤ 2,5	1,5
\( a_{n,w} \left( m/s^{2} \right) Incertitude K (m/s)^{2} \)		\( a_{n,w} \left( m/s^{2} \right) Incertitude K (m/s)^{2} \)
Lame à 4 dents	≤ 2,5	1,5	≤ 2,5	1,5
Tête de coupe à fil nylon	≤ 2,5	1,5	≤ 2,5	1,5
Lame en plastique	≤ 2,5	1,5	≤ 2,5	1,5

NOTE : La ou les valeurs de vibration totales déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.

NOTE : La ou les valeurs de vibration totales déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

A VERTISSEMENT : L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de piece usinée.
A VERTISSEMENT: Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Symboles

Vous trouvez ci-dessous les symboles susceptibles d'être utilisés pour l'appareil. Veillez à comprendre leur signification avant toute utilisation.

Veuillez etre prudent et rester attentif.

Lire le mode d'emploi.

Maintenez une distance d'au moins 15 m.

Danger; prendre garde aux projections d'objets.

Attention; recul

Portez un casque, des lunettes à coques et un serre-tête antibruit.

Portez des lunettes de sécurité.

Portez un dispositif de protection auditive.

Portez des gants de protection.

Portez des bottes robustes à semelles antidérapantes. Il est conseilé de porter des chaussures avec embout de sécurité.

Ni-MH Li-ion

Pour les pays de l'Union Européenne uniquement

En raison de la presence de composants dangereux dans l'équipement, les déchets d'équipements électriques et electroniques, les accumulateurs et les batteries peuvent avoir un impact négatif sur l'environnement et la santé humaine.

Ne jetez pas les appareils électriques et électroniques ou les batteries avec les ordures menagères!

Conformément à la directive européen relative aux déchets d'équipements électriques et Electroniques et aux déchets d'accumulateurs et de batteries, ainsi qu'à son adaptation à la législation nationale, les déchets d'équipements électriques, les batteries et les accumulateurs doivent être collectés séparément et déposés dans un point de collecte distinct pour déchets urbains, conformément aux règlementations en matière de protection de l'environnement.

Cela est indiqué par le symbole de la poubelle à roulettes barrée sur l'équipement.

Niveau de puissance sonore garanti selon la directive europeenne sur le bruit dans l'environnement.

Niveau de puissance sonore selon la reglementation australienne NSW sur le contrôle du bruit

Déclarations de conformité

Pour les pays européens uniquement

Les déclarations de conformité sont fournies en Annexe A à ce mode d'emploi.

CONSIGNES DE SÉCURITÉ

Consignes de sécurité générales pour outils ELECTriques

A VERTISSEMENT Veuillez dire toutes les consignes de sécurité, instructions, illustrations et specifications qui accompagnet cet outil electrique. Le non-respect de toutes les instructions indiques ci-dessous peut entrainer une electrocution, un incendie et/ou de graves blessures.

Conservez toutes les mises en garde et instructions pour reférence ultérieure.

Le terme « outil électricque » dans les avertissements fait réference à l'outil électricque alimenté par le secteur (avec cordon d'alimentation) ou à l'outil électricque fonctionnant sur batterie (sans cordon d'alimentation).

Consignes de sécurité importantes pour l'outil

A VERTISSEMENT: Lisez toutes les consignes de sécurité et toutes les instructions. Il y a risque d'électrocution, d'incendie et/ou de graves blessures si les mises en garde et les instructions ne sont pas respectées.

Conserve toutes les mises en garde et instructions pour reférence ultérieure.

Utilisations prévues

1. Cet outil est exclusivement concu pour couper l'herbe, les mauvaises herbes, les buissons et les broussailles. Il ne doit pas ettre utilisé à d'autres fins, pour le dressage de cordures ou la taille de haies, par exemple, sous peine de provoquer des blessures.

Généralités

1. Ne laissez jamais des personnes qui ne sont pas familiarisées avec ces instructions, des personnes (y compris les enfants) aux facultés physiques, sensorielles ou mentales diminuées ou sans expérience ni expertise utiliser l'outil. Les enfants doivent être sous la surveillance d'un adulte afin de s'assurer qu'ils ne jouent pas avec l'outil.
2. Avant de démarrer l'outil, lisez ce manuel pour vous familiariser avec le maniement de l'outil.
3. Ne prétez pas l'outil à une personne ayant une experience ou une expertise insuffisante en matière de maniement de débroussailleuses et de coupe-herbes.

4. Lorsque vous prétez l'outil, joignez toujours ce mode d'emploi.

5. Soyez toujours très prudent et attentif lorsqu'you manipulez l'outil.

6. N'utilise jamais l'outil sous l'emprise de l'alcool, de drogues ou de médicaments, ou si vous ETES fatigué ou malade.
7. N'essayez jamais de modifier l'outil.
8. Respectez la reglementation applicable au maniement des débroussaillueuses et des coupe-herbes dans votre pays.

Équipement de protection individuelle

Fig.1

1. Portez un casque de sécurité, des lunettes à coques et des gants de protection pour vous protégger des projections de débris ou des chutes d'objects.
2. Portez des protections auditives comme des coquilles anti-bruit afin d'eviter une perte d'audition.
3. Portez des vêtements et des chaussures permettant une utilisation sécuritaire, comme une combinaison de travail et des chaussures robustes anti-dérapantes. Ne portez pas de vêtements amples ni de bijoux. Les pieces en mouvement peuvent happen happer les vêtements amples, les bijoux ou les cheveux longs.
4. Si vous touchez la lame de coupe, mettez des gants de protection. Les lames de coupe peuvent gravement couper les mains nues.

Sécurité de l'air de travail

1. Utilisez uniquement l'outil si vous avez une bonne visibilité et à la lumière du jour. N'utilisez pas l'outil dans l'obscurité ou le brouillard.
2. N'utilise pas l'outil dans un environnement exposif, par exemple en presence de liquides, gaz ou poussières inflammbables. L'outil produit des étincelles qui peuvent enflammer la poussiere ou les émanations.
3. Pendant le fonctionnement, ne vous tenez jamais sur une surface instable ou glissante ou sur une pente abrupte. En hiver, faites attention au verglas et à la neige et assu-rez-vous toujours d'avoir une bonne assise.
4. Pendant le fonctionnement, éloignez les badauds ou les animaux d'au moins 15 m de l'outil. Arrêtez l'outil aussi tôt que quelqu'un s'approche.
5. N'utilise jamais l'outil en présence de personnes, particulièrement les enfants et animaux domestiques, à proximité.
6. Avant toute utilisation, examinez l'aire de travail pour vous assurer qu'elle ne présente pas de pierres ou d'autres objets durs. Ils peuvent être projetés ou provoquer un recul dangereux et entraîner de graves blessures et/ou des dommages matériels.
7. AAVERTISSEMENT: L'utilisation de ce produit peut creer de la poussière contenant des produits chimiques susceptibles de provoquer des maladies respiratoires ou autres. Parmi

ces produits chimiques, on trouve des composés prêents dans les pesticides, insecticides, fertilisants et herbicides. Les risques encourus varient suivant la fréquence d'exposition qu'implique votre travail. Pour réduire votre degré d'exposition à ces produits chimiques: travailliez dans une aire de travail bien aérée et en utilisant des dispositifs de sécurité approu¬ves, comme des masques anti-poussière spécialement concus pour filtrer les particules microscopiques.

Sécurité électrique et sécurité des batteries

1. N'exposez pas l'outil à la pluie ou à l'humidité. Le risque d'électrocution augmente si de l'eau pénétre dans l'outil.
2. N'utilise pas l'outil s'il est impossible de l'allumer ou de I'eteindre avec I'interrupteur. Un outil qui ne peut etre controle par I'interrupteurrepresentede un danger et doit etre réparé.
3. Évitez les démarrages intempestifs. Assurez-vous que l'interrupteur est en position d'arrêt avant demettre en place la batterie, de ramasser ou de transporter l'outil. Porter l'outil en ayant le doigt sur l'interrupteur ou le brancher alors que l'interrupteur est en position de marche est source d'accidents.
4. Ne jetez pas la ou les batteries au feu. L'élément de la pile pourrait explposer. Consultez les codes locaux pour de possibles instructions de mise au rebut spéciales.
5. N'ouvre ni ne manipulez la ou les batteries. L'électrolyte qui s'échappe de la batterie est corrosif et peut irriter la peau ou les yeux. Il peut être toxique en cas d'ingestion.
6. Ne chargez pas la batterie sous la pluie ou dans un endroit mouillé.
7. Evitez les environnements dangereux. N'utilisez pas l'outil dans un endroit humide, nine l'exposez à la pluie. Le risque d'électrocution augmente si de l'eau pénétre dans l'outil.
8. Ne pas charger la batterie à l'extérieur.
9. Ne manipulez pas le chargeur, y compris la fiche du chargeur et les bornes du chargeur avec les mains mouillées.
10. Ne remplacez pas la batterie avec les mains mouillées.
11. Ne remplacez pas la batterie sous la pluie.
12. Ne mouillez pas la borne de la batterie avec un liquide comme de l'eau, ni ne plongez la batterie dans un liquide. Ne laissez pas la batterie sous la pluie et évitez de charger, utiliser ou ranger la batterie dans un endroit humide ou mouillé. Si la borne est mouillée ou si un liquide penètre à l'intérieur de la batterie, un court-circuit est possible et risque de provoquer une surchauffe, un incendie ou une explosion.
13. ÀpRES avoir retire la batterie de l'outil ou du chargeur, veillez à fixer le couvercle de batterie sur la batterie et à la ranger dans un endroit sec.
14. Si la batterie est mouillée, videz l'eau à l'intérieur, puis essuyez-la avec un chiffon sec.

Sechez complètement la batterie dans un endroit sec avant utilisation.

1. Lorsque vous utilisez l'outil sur un sol boueux, une pente trempe ou un endroit glissant, faites attention de ne pas perdre I'équilibre.

Mise en service

1. Avant de monter ou de régler l'outil, retirez la batterie.
2. Avant de manipuler la lame de coupe, mettez des gants de protection.
3. Avant de metre en place la batterie, inspec- tez l'outil pour vous assurer qu'il n'est pas endommagé, mal assemblé ou que les vis/ écrous sont desserrés. Affütez la lame de coupe si elle est émoussée. Si la lame de coupe est tordue ou endommagée, remplace-la. Vérifiez que tous les leviers de commande et les interrupteurs fonctionnent sans problème. Nettoyez et séchez les poignées.
4. N'essayez jamais demettre l'outil en marches'il est endommagé ou pas entièrementassemblé.Sinon, vous pourriez gravement vous blesser.
5. Reglez la bandoulière et la poignée selon la corpulence de l'opérateur.
6. Lorsque vous insérez une batterie, éloignez l'accessoire de coupe de votre corps et d'autres objets, y compris le sol. Il pourrait tourner au démarrage et provoquer des blessures ou des dommages matériels et/ou à l'outil.
7. Retirez toute clé de réglage, clé ou couvré-lame avant demettre l'outil sous tension. Un accessoire laissé en place sur une piece rotative de l'outil peut entraîner des blessures.
8. Un carter de protection doit être installé sur l'outil de coupe. Ne faites jamais tourner l'outil si le carter de protection est endommagé ou n'est pas posé.
9. Assurez-vous qu'il n'y a pas de cables électriques, de conduites d'eau, de conduites de gaz, etc., représentant un risque s'ils sont endommages suite à l'utilisation de l'outil.

Fonctionnement

1. En cas d'urgence, éteignez immédiatement l'outil.
2. Si vous détectez une anomalie (par exemple, bruit ou vibration) en cours de fonctionnement, éteignez l'outil et retirez la batterie. N'utilise pas l'outil tant que la cause n'est pas connue et résolue.
3. L'accessoire de coupe continue de tournier pendant un bref instant après la mise hors tension de l'outil. Ne vous précipitez pas pour toucher l'accessoire de coupe.
4. Pendant le fonctionnement, utilisez la bandouliere. Maintenez fermement l'outil contre yousdu cote droit.

5. Ne vous penchez pas trop loin. Maintenez constamment une bonne assise et un bon équilibre. Soyez attention aux obstacles cachés comme les souches d'arbre, racines ou fossés pour éviter de trébucher.

6. Assurez-vous toujours d'être en position stable dans les pentes.

7. Ne courez jamais ; marchez.
8. Ne travaillez jamais depuis une échelle ou un arbre pour éviter de perdre le contrôle.
9. Si l'outil subit un chic violent ou tombe, vérifie son état avant de poursuivre la tâche. Verifie si les commandes et les dispositifs de sécurité fonctionnent correctement. En cas de dommage ou de doute, confiez l'inspection et la réparation à notre centre de service après-venture/agréé.
10. Ne touche pas le boitier d'engrenage pendant et immédiatement après le fonctionnement. Le boitier d'engrenage devient chaud pendant le fonctionnement et peut provoquer des brûlures.
11. Reposez-vous régulierement pour empêcher la perte du contrôle due à la fatigue. Nous recommendons de faire une pause de 10 à 20 minutes toutes les heures.
12. Lorsque vous abandonnez l'outil, même pendant un court instant, retirez toujours la batterie. Un outil sans surveillance avec la batterie en place peut être utilisé par une personne non autorisée et provoquer de graves accidents.
13. Si des herbes ou des branches se coincent entre l'accessoire de coupe et le carter de protection, eteignez toujours I'outil et retirez la batterie avant le nettoyage. Sinon, l'accessoire de coupe peut tourner brusquement et provoquer de graves blessures.
14. Ne touchez jamais les pieces dangereuses en mouvement avant qu'elles ne soient complètement arrêtées et que la batterie soit retiree.
15. Si l'accessoire de coupe heures des pierres ou autres objets durs, éteignez immédiatement l'outil. Puis retirez la batterie et inspectez l'accessoire de coupe.
16. Vérifiez féquèment pendant l'utilisation que l'accessoire de coupe ne présente pas de fissures ou de dégât. Avant l'inspection, retirez la batterie et patientez jusqu'à ce que l'accessoire de coupe s'arrête complètement. Remplacez immédiatement l'accessoire de coupe s'il est abîné, même s'il ne présente que des fissures superficielles.
17. Ne réalisez jamais de coupe plus haut que votre talle.
18. Avant de commencer à couper, patientez jusqu'à ce que l'accessoire de coupe attigne une vitesse constante après la mise sous tension de l'outil.
19. Lorsque vous utilisez une lame de coupe, faites oscillator de maniere égale l'outil en demi-cercle de droite à gauche, comme si vous utilisiez une faux.
20. Tenez l'outil uniquement par ses surfaces de prise isolées, car la lame de coupe pourrait entrer en contact avec le câblage caché. Le contact des lames de coupe avec un fil sous tension peut transmettre du courant dans les pieces métalliques exposées de l'outil et électrocuter l'utilisateur.

21. Ne démarrez pas l'outil lorsque de l'herbe coupée est emmélée dans l'outil de coupe.

22. Avant de démarrer l'outil, assurez-vous que l'outil de coupe ne touche pas le sol et autres obstacles comme un arbre.

23. Tenez toujours l'outil à deux mains pendant le fonctionnement. Ne tenez jamais l'outil d'une seule main pendant le fonctionnement.
24. N'utilisez pas l'outil par mauvais temps ou en cas d'orage.
25. Lorsque vous utilisez l'outil sur un sol boueux, une pente trempée ou un endroit glissant, faites attention de ne pas perdre l'équilibre.
26. Evitez de travailler dans un pietre environnement susceptible d'accroître la fatigue de l'utilisateur.
27. N'utilise pas l'outil par mauvais temps avec une visibilité réduite. Le non-respect de cette précaution pourrait entraîner votre chute ou un fonctionnement incorrect en raison de la faible visibilité.
28. Ne plongez pas l'outil dans une flaque.
29. Ne laissez pas l'outil sans surveillance à l'extérieur sous la pluie.

30. Si des feuilles mouillées ou des saletés se collent sur la bouche d'aspiration (ouverture d'aération) en raison de la pluie, retirez-les.

31. N'utilisez pas l'outil dans la neige.

Outils de coupe

1. N'utilise pas un outil de coupe non recommandé par nos soins.

2. Utilisez un accessoire de coupe adapté à la tâche.

3. Les têtes de coupe à fil nylon (têtes de coupe-herbe) et les lames en plastique convennent à la tonte de la pelouse.
   — Les lames de coupe conviennent à la coupe des mauvaises herbes, de l'herbe haute, des buissons, des arbrisseaux, des broussailles, des fourrés et autres.
   N'utilisez jamais d'autres lames, notamment les chaînes pivotantes à plusieurs pieces en métal et les lames pour flèau. Cela pourrait entraîner des blessures graves.

4. N'utilise que les outils de coupe marqués d'une vitesse supérieure ou égale à la vitesse marquée sur l'outil.

5. Éloignez toujours vos mains, votre visage et vos vêtements de l'outil de coupe en rotation. Vous risqueriesz autrement de vous blesser.

6. Utilisez toujours le carter de protection de l'accessoire de coupe prévu pour l'accessoire de coupe utilisé.
7. Lorsque vous utilisez des lames de coupe, evitez le recul et préparez-vous toujours à un recul accidentel. Reportez-vous à la section Recul.
8. Lorsque vous ne l'utilisez pas, fixez le couvrôle sur la lame. Déposez le couvercle avant utilisation.

Recul (rebond de la lame)

1. Le recul (rebond de la lame) est une réaction soudaine d'une lame de coupe lorsqu'elle se

coince ou accroche. En cas de recul, l'outil est projeté de côté ou vers l'utilisateur avec une grande force, ce qui peut entraîner de graves blessures.

1. Le recul se produit particulièrement lorsque vous appliquez le segment de lame entre midi et 2 heures sur des objets durs, des buissons et des arbres d'un diamètre de plus de 3 cm.

Fig.2

1. Pour éviter le recul :

2. Appliquee le segment entre 8 et 11 heures.

3. N'appliquez jamais le segment entre midi et 2 heures.
4. N'appliquez jamais le segment entre 11 heures et midi et entre 2 et 5 heures, à moins que l'utilisateur soit bien formé et experimenté et le fasse à ses propres risques.
5. N'utilisez jamais de lames de coupe pres d'objets solides, comme des clôtres, murs, troncs d'arbre et pierres.
6. N'utilise jamais de lames de coupe verticalément, pour des tâches comme le dressage de cordures et la taille des haies.

Fig.3

Vibration

1. Les personnes ayant une mauvaise circulation du sang qui sont exposées à des vibrations excessives peuvent partager des lésions des vaisseaux sanguins ou du système nerveux. Les vibrations peuvent être à l'origine des symptômes suivants dans les doigts, les mains ou les poignets : engourdissement, picotement, douleur, douleur lancinante, changement de couleur de la peau ou de la peau elle-même. Si un ou plusieurs de ces symptômes apparaisent, consultez un médecin!
2. Pour réduire le risque du syndrome de Raynaud, gardez vos mains au chaud pendant l'utilisation et conservez en bon état l'outil et les accessoires.

Transport

1. Avant de transporter l'outil, eteignez-le et retirez la batterie. Fixez le couvercle sur la lame de coupe.
2. Transportez l'outil à l'horizontal en le tenant par le manche.
3. Lors du transport de l'outil dans un vehicule, fixez-le correctement pour éviter qu'il ne se returnne. Autrement, l'outil et d'autres bagages pouraient être endommages.

Entretien

1. Confiez toujours vous outil à un centre de service après-vente agréé, qui n'utilise que des pièces de rechange d'origine. Une réparation incorrecte ou une mauvaise maintenance peuvent raccourcir la durée de service de l'outil et augmenter les risques d'accident.

2. Avant de réaliser une tâche d'entretien ou de réparation ou le nettoyage de l'outil, éteignez-le toujours et retirez la batterie.

3. Portez toujours des gants de protection pour manipuler la lame de coupe.
4. Retirez toujours la poussière et la saleté de l'outil. N'utilise jamais d'essence, benzine, diluant, alcool ou autre produit similaire à cet effet. Ils seront un risque de décoloration, de déformation ou de fissuration des pieces en plastique.
5. ÀpRES chaqueutilisation,serrez toutes les vis et tous les écrous.
6. N'essayez pas de procéder à un entretien ou une réparation non décrits dans ce manuel. Ces tâches doivent être effectuees par notre centre de service après-vente/agréé.
7. Utilisez toujours nos pièces de rechange et accessoires d'origine uniquement. L'utilisation de pièces ou accessoires fournis par un tiers peut entraîner la panne de l'outil, des dommages matériels et/ou corporels graves.
8. Confiez régulièrement l'inspection et l'entretien de l'outil à notre centre de service après-venture/agréé.
9. Maintenez toujours l'outil en bon état de fonctionnement. Un entretien médiocre peut donner des performances inférieures et raccourcir la durée de vie de l'outil.
10. Gardez toutes les poignées sèches, propres et sans trace d'huile ou de graisse. Assurez-vous que toutes les entrées de l'air de refroidissement ne sont pas obstruées par des débris.
11. Ne lavez pas l'outil avec de l'eau sous pression.
12. Lorsque vous lavez l'outil, ne laissez pas l'eau pénétrer dans le mécanisme électrique comme la batterie, le moteur et les bornes.
13. Lorsque vous rangez l'outil, évitez les endroits exposés aux rayons directs du soleil ou à la pluie, et rangez-le dans un endroit tempéré et sec.
14. Procedez à l'inspection ou à l'entretien dans un endroit non affecté par la pluie.
15. ÀpRES avoir utilisé l'outil, retirez la saleté collée et séchez-le complètement avant de le ranger. Selon la saison ou la région, le gel peut présenter un risque de dysfonctionnement.

Rangement

1. Avant de ranger l'outil, procededz à un nettoyage et un entretien complets. Retirez la batterie. Fixez le couvercle sur la lame de coupe.
2. Rangez l'outil dans un endroit sec en hauteur ou verrouille hors de la portee des enfants.
3. N'appuyez pas l'outil contre un mur, par exemple. Il risquerait de tomber brusquement et de provoquer des blessures.

Premiers secours

1. Ayez toujours une trousse de premiers secours à portée de main. Remplacez immédiatement tout article pris dans la trousse de premiers secours.

2. Lorsque vous appelez les secours, fournisse les informations suivantes :

Le lieu de I'accident
— Les circonstances de l'accident
— Le nombre de personnes blessées
— La nature de la blessure
—Votrenom

CONSERVEZ CES INSTRUCTIONS.

A VERTISSEMENT: NE vous laissez PAS tromper (au fil d'une utilisation repétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce mode d'emploi peut entrainer de graves blessures.

Consignes de sécurité importantes pour la batterie

1. Avant d'utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) au produit utilisant la batterie.
2. Ne désassemblez pas et ne modifiez pas la batterie. Cela pourrait entraîner un incendie, une chaleur excessive ou une Explosion.
3. Cessez immédiatement l'utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d'explosion.
4. Si I'électrolyte pénétre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :

(1) Ne touchez les bornes avec aucun matérielau conducteur.
(2) Évitez de ranger la batterie dans un conteneur avec d'autres objets métalliques, par exemple des clous, des pièces de monnaie, etc.
(3) N'exposez pas la batterie à l'eau ou à la pluie.
Un court-circuit de la batterie peut provoquer une intensité de courant élevée, une surchauffe, parfois des brûlures et même une panne.

1. Ne rangez ni n'utilisez l'outil et la batterie dans un endroit où la température risque d'atteindre ou de dépasser 50^ .
2. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.

3. Abstenez-vous de clouer, couper, écraser, jeter, laisser tomber la batterie, ou de la heures contre un objet dur. Cela pourrait entraîner un incendie, une chaleur excessive ou une explosion.

4. N'utilisez pas la batterie si elle est endommagée.

5. Les batteries au lithium-ion containues sont soumises aux exigences de la législation sur les marchandises dangereuses.

Lors du transport commercial par des tierces parties ou des transitaires par exemple, des exigences spécifiques en matière d'étiquetage et d'emballage doivent être respectées.

Pour la préparation de l'article expédié, il est nécessaire de consulter un expert en matière dangereux. Veuillez également respecter les réglementations nationales susceptibles d'être plus détaillées.

Recouvre les contacts exposés avec du ruban adhésif ou du ruban de masquage et emballez la batterie de telle sorte qu'elle ne puisse pas bouger dans l'emballage.

1. Lors de la mise au rebut de la batterie, reli-rez-la de l'outil et jetez-la en lieu sur. Suivez les reglementations locales en matière de mise au rebut des batteries.
2. Utilisez les batteries uniquement avec les produits spécifiés par Makita. L'insertion de batteries dans des produits non conformes peut provoquer un incendie, une chaleur excessive, une Explosion ou une fuite de l'électrolyte.
3. Lorsque vous n'utilisez pas l'outil pendant une période prolongée, la batterie doit être retiree de I'outil.
4. Pendant et après l'utilisation, la batterie peutchauffer, ce qui peut entrainer des brûlures, ycompris en cas de température relativementasse.Manipulez les batteries chaudes avecprécaution.
5. Ne touchez pas la borne de l'outil immédiatement après utilisation car elle peut être assez chaude pour provoquer des brûlures.
6. Evitez que des copeaux, de la poussière ou du sol adhérent aux bornes, aux trous et aux rainures de la batterie. Cela peut provoquer un échauffement, un incendie, une explosion ou un dysfonctionnement de l'outil ou de la batterie, ce qui peut entraîner des brûlures ou des blessures.
7. À moins que l'outil prenne en charge un tel usage, n'utilisez pas la batterie à proximite de lignes électriques haute tension. Cela pourrait entraîner un dysfonctionnement ou casser l'outil ou la batterie.
8. Conserve la batterie hors de portée des enfants.

CONSERVEZ CES INSTRUCTIONS.

ATTENTION: N'utilisez que des batteries

Makita d'origine. L'utilisation de batteries de marque autre que Makita ou de batteries modifiées peut provoquer l'explosion des batteries, ce qui présente un risque d'incendie, de dommages matériels et corporels. Cela annulera également la garantie Makita pour l'outil et le chargeur Makita.

Conseils pour assurer la durée de vie optimale de la batterie

1. Chargez la batterie avant qu'elle ne soit complètement déchargée. Arrêtez toujours l'outil et rechargez la batterie quand vous remarquez que la puissance de l'outil diminue.
2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.
3. Chargez la batterie à une température

ambiente comprise entre 10^ et 40^ . Avant de charger une batterie chaude, laissez-la refroidir.

1. Lorsque vous n'utilisez pas la batterie, retirez-la de l'outil ou du chargeur.
2. Rechargez la batterie si elle est restee inutilisee pendant une periode prolongee (plus de six mois).

DESCRIPTION DES PIECES

Fig.4

1 Indicateur de vitesse 2 Témo n ADT (ADT = Automatic Torque Drive Technology (technologie de couple de traction automatique))			3 Témoin d'ajretissement 4 Bouton d'alimentation principale
5 Bouton de marche arrêté	6	Batterie	7	Levier de sécurité	8
9 Dispositif de suspension	10	Poidsée	11	Barre de protection (selon le pays)	12 Protectionur
13 Extension de protecteur (pour tête de coupe à fil nylon/lame en plastique)	14 Bandoulière 15 Protecteur ( pour lame de burin)			-	-

DESCRIPTION DU FONCTIONNEMENT

A VERTISSEMENT: Assurez-vous toujours que l'outil est hors tension et que la batterie est retiree avant de regler ou de vérifier le fonctionnement de I'outil. En ne mettant pas I'outil hors tension et en ne retardant pas la batterie, vous risqueriez de vous blesser grievement en cas de demarrage accidentel.

Insertion ou retrait de la batterie

ATTENTION: Éteignez toujours l'outil avant demettre en place ou de retarder la batterie.
ATTENTION: Tenez fermement l'outil et la batterie lors de la mise en place ou du retrait de la batterie. Si vous ne tenez pas fermement l'outil et la batterie, ils peuvent vous glisser des mains, et s'abimer ou vous blesser.

Pourmetrelabatterieenplace,alignezla languettede la batterieaveclarainureducompartmentpuisinserez la batterie.Inserez-laentierementjusqu'aretendreun légerdéclicindiquantqu'elleestbien en place.Si you pouvezvoirlindicateurrouge commeillustrésur la figure,c'estqu'elle n'estpas bienverrouillée.

Pour-retirer la batterie,faites-la glisser hors de I'outil tout en faisant glisser le bouton a I'avant de la batterie.

Fig.5: 1. Indicateur rouge 2. Bouton 3. Batterie

ATTENTION: Insérez toujours complètement la batterie jusqu'à ce que l'indicateur rouge ne fait plus visible. Sinon, elle pourrait tomber accidentellement de l'outil, au risque de vous blesser ou de desser celui un se trouvant pres de vous.

ATTENTION: N'insérez pas la batterie de force. Si elle ne glisse pas facilement, c'est que vous d'insérez pas correctement.

Système de protection de l'outil/la batterie

L'outil est équipé d'un système de protection de l'outil/la batterie. Ce système coupe automatiquement l'alimentation vers le moteur pour prolonger la durée de vie de l'outil et de la batterie. Si l'outil se trouve dans l'une des situations suivantes, l'outil cessera automatiquement de fonctionner :

Témoin d'ajretissement État
Couleur	Allumé	Clignotant
Vert	O		Surcharge
Rouge	(outil)/ (batterie)		Surchauffe
Rouge	O		Décharge excessive

Protection contre la surcharge

Si l'outil présente l'une des situations suivantes, il s'arrête automatiquement et le témoin d'avertissement se met à clignoter en vert :

L'outil est surcharge par un enchevêtrement de mauvaises herbes ou d'autres débris.

L'outil de coupe est bloqué ou a reculé.
Le bouton d'alimentation principale est activé pendant que la gachette est enclenchée.

Dans cette situation, relâchéz la gâchette et retirez l'enchévêtrement de mauvaises herbes ou des débris si nécessaire. Cela fait, enclençachez de nouveau la gâchette pour reprendre la tâche.

ATTENTION: Si vous avez besoin de retarder l'enchévêtrement de mauvaises herbes sur l'outil ou de dégager un outil de coupe bloqué, veillez à étéindre l'outil avant de commencer.

Protection contre la surchauffe de l'outil ou de la batterie

En cas de surchauffe de l'outil ou de la batterie, l'outil s'arrête automatiquement. Si l'outil surchauffe, le témoin d'avertissement s'allume en rouge. Si la batterie surchauffe, le témoin d'avertissement clignote en rouge. Laissez l'outil et/ou la batterie refroidir avant de rallumer l'outil.

Protection contre la décharge totale de la batterie

Lorsque la charge de la batterie devient faible, l'outil s'arrête automatiquement et le témoin d'advertissement se met à clignoter en rouge.

Si l'outil ne fonctionne pas même en actionnant les interrupteurs, retirez la batterie de l'outil et chargez-la.

Indication de la charge restante de la batterie

Appuyez sur le bouton de vérification sur la batterie pour indiquer la charge restante de la batterie. Les témoins s'allument pendant quelques secondes.

Fig.6: 1. Temoins 2. Bouton de verification

Témoins Charge			restante
Allumé Éte	Int Clignotant
			75 % à 100 %
			50 % à 75 %
			25 % à 50 %
			0 % à 25 %
			Chargez la batterie.
			Anomalie possible de la batterie.

NOTE : Selon les conditions d'utilisation et la température ambiente, l'indication peut être légèrement différente de la capacité réelle.

NOTE: Le premier témoin (complètement à gauche) clignotera pendant le fonctionnement du système de protection de la batterie.

Interrupteur principal

Touchez le bouton d'alimentation principale pourmettre l'outil sous tension.

Pourmettre l'outil hors tension,mainteneza nouveau enforcé le bouton d'alimentation principale jusqu'à ce que I'indicateur de vitesse s'éteigne.

Fig.7: 1. Indicateur de vitesse 2. Bouton d'alimentation principale

NOTE : L'outil s'éteindra automatiquement s'il n'est pas utilisé pendant un certain temps.

Fonctionnement de la gachette

A VERTISSEMENT: Pour votre sécurité, cet outil est équipé d'un levier de sécurité qui empêche tout démarrage involontaire. N'utilise JAMAIS l'outil si vous pouze le démarrer simplement en appuyant sur la gachette sans appuyer sur le levier de sécurité. Demandez à un centre technique agrée de réaliser les réparations AVANT toute nouvelle utilisation.
A VERTISSEMENT: Ne scotchez JAMAIS le levier de sécurité, ni n'ignorez son objectif et sa fonction.

ATTENTION: Avant d'insérer la batterie dans l'outil, vérifie toujours que la gachette fonctionne bien et revient en position d'arrêt lorsqu'elle est relachée. L'utilisation d'un outil dont l'interrupteur est défectieux comporte un risque de perte de contrôle et de graves blessures.
ATTENTION: Ne placez jamais votre doigt sur le bouton d'alimentation principale et la gachette lors du transport de l'outil. L'outil risquereait de demarrer brusquement et de provoquer des blessures.

REMARQUE: Évitez d'appuyer sur la gachette avec force lorsque le levier de sécurité n'est pas enforcé. Vous risqueries de briser la gachette.

Un levier de sécurité est prévu pour prévenir l'enclenchement accidentel de la gachette. Pour démarrer l'outil, enforcez le levier de sécurité puis enclenchez la gachette. La vitesse de l'outil augmente à mesure que vous augmentez la pression sur la gachette. Pour l'arreter, relâchez la gachette.

UR006G

Fig.8: 1. Levier de sécurité 2. Gachette

UR007G

Fig.9: 1. Levier de sécurité 2. Gachette

Réglage de la vitesse

Voussouspeceionner la vitesse de l'outil en touchant le bouton d'alimentation principale. Chaque fois que vous touchez le bouton d'alimentation principale, le niveau de vitesse change. L'outil regle automatiquement la vitesse de rotation selon l'outil de coupe fixe sur l'outil.

Fig.10: 1. Indicateur de vitesse 2. Bouton d'alimentation principale

Indicateur de vitesse	Mode Vitesse	se de rotation
		Lame de coupeLame en plastique(305 mm)	Tête decoupe à filnylonLame en plastique(255 mm)
3 2 1	Élevé 0 - 7	000min-1	0 - 5 500min-1
3 2 1	Moyen 0 - 5	500min-1	0 - 5 000min-1
3 2 1	Faible 0 - 4	600min-1	0 - 4 600min-1

Technologie de couple de traction automatique

Lorsque vous activez l'ADT (technologie de couple de traction automatique), l'util tourne à une vitesse de rotation et un couple optimaux pour l'herbe à couper. L'util détecte automatiquement l'util de coupe fixé et désit une vitesse de rotation adaptée.

Pour démarrer l'ADT, maintenez enforcé le bouton de marche arrrière jusqu'à ce que le témoin ADT s'allume. Pour arrêté l'ADT, maintenez enforcé le bouton de marche arrrière jusqu'à ce que le témoin ADT s'éteigne.

Fig.11: 1. Témoin ADT 2. Bouton de marche arrêté

Indicateur Mode Outil de		coupe	Vitesse de rotation
	ADT Lame de coupe Lame en plastique (305 mm)		3 500 - 7 000 min-1
		Tête de coupe à fil nylon Lame en plastique (255 mm)	3 500 - 5 500 min-1

Bouton de marche arrêté pour le retrait des débris

A VERTISSEMENT: Mettez l'outil hors tension et retirez la batterie avant desterol un enchevêtrement de mauvaises herbes ou des débris que la fonction de rotation inverse ne peut passteroler. En ne mettant pas l'outil hors tension et en ne retardant pas la batterie, vous risqueriez de vous blesser grièvement en cas de démarrage accidentel.

Cet outil est pourvu d'un bouton de marche arrière permettant de changer le sens de rotation. Il sert uniquement à retarder les mauvaises herbes et débris pris dans l'outil.

Pour inverser la rotation, touche le bouton de marche arrrière et enclenchez la gachette tout en enfonçant le levier de sécurité une fois que l'outil de coupe s'est arrêté. Les indicateurs de vitesse et le témoin ADT se mettent à clignoter, et l'outil de coupe tourne en sens inverse lorsque vous enclenchez la gachette.

Pour revenir à la rotation normale, relâchéz la gachette et attendez que l'outil de coupe s'arrête.

Fig.12: 1. Indicateur de vitesse 2. Témoin ADT 3. Bouton de marche arrête

NOTE : Pendant la rotation inverse, l'outil ne fonctionne que pendant une courte période et s'arrête automatiquement.

NOTE : Une fois que l'outil est arrêté, la rotation revient au sens habituel lorsque vous redémarrez l'outil.

NOTE: Si vous touchez le bouton de marche arrêté alors que l'outil de coupe tourne encore, l'outil s'arrête en vue de la rotation inverse.

Frein électrique

Cet outil est équipé d'un frein électrique. Si systématique l'outil n'arrive pas à s'arrêter rapidement après le relâchement de la gachette, faites réparer l'outil dans notre centre de service.

ATTENTION: Ce système de frein n'est pas destiné à replacer le protecteur. N'utilisez jamais l'outil sans le protecteur. Un outil de coupe non protégé présente un risque de grave blessure.

Fonction électronique

Contrôle de vitesse constante

La fonction de contrôle de la vitesse offre une vitesse de rotation constante quelles que soient les conditions de charge.

Fonction de démarrage en douceur

La suppression du chocol de démarrage permet un démarrage en douceur.

ASSEMBLAGE

A VERTISSEMENT: Assurez-vous toujours que l'outil est eteint et que la batterie est retirée avant de proceder a n'importe quelle tache sur l'outil. En ne mettant pas l'outil hors tension et en ne retardant pas la batterie, vous risqueriez de vous blesser grievement en cas de demarrage accidentel.
AVERTISSEMENT: Ne démarrez l'outil que si ses pieces sont toutes montées. Si vous utilisez un outil dont les pieces sont partiellement montées, vous risqueriez de vous blesser grièvement en cas de démarrage accidentel.

Installation de la poignée

Pour le UR006G

1. Insérez le manche de la poignée dans l'extrémité de la poignée. Alignez le trou de la vis de l'extrémité de la poignée avec celui du manche. Serrez solidement la vis.

Fig.13: 1. Extrémité de la poignée 2. Vis 3. Manche

REMARQUE: Notez le sens de l'extrémité de la poignée. Les trous de vis ne seront pas alignés si l'extrémité de la poignée n'est pas insérée dans le bon sens.

1. Ajustez la position de la poignée, puis serrez le bouton pour fixer la poignée.
   ▶ Fig.14: 1. Bouton

Pour le UR007G

1. Fixez les dispositifs de serrage supérieur et inférieur sur l'amortisseur.
2. Placez la poignée sur le dispositif de serrage supérieur et fixez-la en place avec les boulons à tete cylindrique à six pans creux comme illustré.

Fig.15: 1. Boulon à tête cylindrique à six pans creux 2. Poignée 3. Dispositif de serrage supérieur 4. Amortisseur 5. Dispositif de serrage inférieur

Fixation de la barre de protection

Pour le modele avec poignee arceau uniquement (selon le pays)

Si la barre de protection est incluse avec votre modele, fixez-la a la poignee au moyen de la vis sur la barre.

Fig.16: 1. Barre de protection 2. Vis

ATTENTION:Après avoir fixé la barre de protection,ne la retirez pas.La barre de protection fait office de piece de sécurité pour empêcher tout contact accidentel avec la lame de coupe.

Rangement de la clé hexagonale

ATTENTION: Veillez à ne pas laisser la clé hexagonale insérée dans la tête de l'outil. Cela peut provoquer des blessures et/ou endommager l'outil.

Lorsque vous n'utilisez pas la clé hexagonale, rangez-la comme illustré pour éviter de la perdre.

UR006G

Fig.17: 1. Clé hexagonale

UR007G

Fig.18: 1. Clé hexagonale

Bonne combinaison de l'outil de coupe et du protecteur

ATTENTION:Utilisez toujours la belle com- binaison d'outil de coupe et de protecteur. Une mauvaise combinaison risque de ne pas vous protégger contre l'outil de coupe,les projections de débris et de pierres.Cela pourrait également affecter I'équilibre de l'outil et provoquer des blessures.

Lame de coupe (Lames à 2 dents, 3 dents, 4 dents)

Outil de coupe Protector

Tete de coupe à fil nylon

Lame en plastique

Lame de burin

Installation du protecteur

A VERTISSEMENT: N'utilisez jamais l'outil sans le carter de protection ou avec le carter de protection mal installé. Vous risqueriez autrement de vous blesser grièvement.

NOTE: Le type de protecteur fourni comme accessoire standard est différent selon le pays.

Pour la lame de coupe

Fixez le protecteur au dispositif de serrage au moyen des boulons.

Fig.19: 1.Dispositif de serrage 2. Protecteur

Pour la tête de coupe à fil nylon/lame en plastique

ATTENTION: Prenez garde de ne pas vous blesser avec l'outil de coupe lorsque vous coupez le cordon en nylon.

Fixez le protecteur au dispositif de serrage au moyen des boulons. Ceci fait, installez l'extension de protecteur. Inserez l'extension de protecteur sur le protecteur, puis enclenchez les attaches. Assurez-vous que les onglets sur l'extension de protecteur s'inserent dans les fentes sur le protecteur.

▶ Fig.20: 1. Protecteur 2. Attache 3. Extension de protecteur 4. Outil de coupe 5. Fente 6. Onglet

Pour-retirer l'extension de protecteur, désenclenchez les attaches en insérant la clé hexagonale comme illustré.

Fig.21: 1. Clé hexagonale 2. Attache

Pour la lame de burin

Pour le UR006G uniquement

Accessoire en option

REMARQUE: Lorsque vous fixez le protecteur, veillez à utiliser le dispositif de serrage et les boulons accompagnant le protecteur.

REMARQUE: Lorsque vous installez le protecteur, serrez les deux boulons uniformément. Nous vous recommendons de serrer provisoirement les deux boulons, puis de desserrer chaque boulon en alternance à plusieurs reprises.

Fixez le protecteur au dispositif de serrage au moyen des boulons.

Fig.22: 1.Dispositif de serrage 2. Protecteur

NOTE : Commencez par retarder tout protecteur autre que ce protecteur monté sur l'outil.

Installation de l'outil de coupe

ATTENTION: Utilisez toujours les clés fournies pour retarder ou pour installer l'outil de coupe.

ATTENTION: Veillez à-retirer la clé hexagonale insérée dans la tête de l'outil après avoirinstallé l'outil de coupe.

NOTE: Le type d'outil(s) de coupe fourni(s) comme accessoire standard est différent selon le pays. L'outil de coupe n'est pas inclus dans certains pays.

NOTE: Retournez l'outil pour pouvoir remplacer facilement l'outil de coupe.

Lame de coupe

ATTENTION:Lorsque you manipulez une lame de coupe, portez toujours des gants et placez le couvre-lame sur la lame.
ATTENTION: La lame de coupe doit être bien polie et exemple de fissures ou de ruptures. Si la lame de coupe heurte une pierre pendant l'utilisation, arrêtez l'outil et vérifie immediatement la lame de coupe.
ATTENTION: Utilisez toujours la lame de coupe ayant le diamètre décrit dans la section des specifications.

1. Placez le couvre-lame sur la lame de coupe.
   Lame à 2 dents
   Fig.23
   Lame à 3 dents
   Fig.24
   Lame à 4 dents
   Fig.25
2. Insérez la clé hexagonale par le trou dans le boitier d'engrenage pour verrouiller l'axe. Tournez l'axe jusqu'à ce que la clé hexagonale soit complètement insérée.
   Fig.26: 1. Ecrou 2. Manchon 3. Rondelle de serrage 4. Lame de coupe 5. Axe 6. Rondelle d'appui 7. Clé hexagonale
3. Montez la lame de coupe sur la rondelle d'appui de sorte que les flèches sur la lame de coupe et le protecteur soient dirigeées dans le même sens.
   Fig.27: 1. Flèche
4. Placez la rondelle de serrage et le manchon sur la lame de coupe, puis serrez bien l'écrou avec la clé à douille.
   Fig.28: 1. Clé à douille 2. Clé hexagonale 3. Desserrer 4. Serrer

NOTE: Couple de serrage: 20 - 30 N·m

1. Retirez la clé hexagonale du boîtier d'engrenage. Pour déposer la lame de coupe, effectuez la procédure de pose dans l'ordre inverse.

Lame de burin

Pour le UR006G uniquement

Accessoire en option

1. Insérez la clé hexagonale par le trou dans le boftier d'engrenage pour verrouiller l'axe. Tournez l'axe jusqu'à ce que la clé hexagonale soit complètement insérée.
   Fig.29: 1. Ecrou 2. Manchon 3. Rondelle de serrage 4. Lame de coupe 5. Axe 6. Rondelle d'appui 7. Clé hexagonale
2. Montez la lame de coupe sur la rondelle d'appui de sorte que les flèches sur la lame de coupe et le protecteur soient dirigeées dans le même sens.
   Fig.30: 1.Fleche
3. Placez la rondelle de serrage et le manchon sur

la lame de coupe, puis serrez bien l'écrou avec la clé à douille.

Fig.31: 1. Clé à douille 2. Clé hexagonale 3. Desserrer 4. Serrer

NOTE : Couple de serrage : 20 - 30 N·m

1. Retirez la clé hexagonale du boîtier d'engrenage.

REMARQUE: ÀpRES avoir installé la lame de coupe, assurez-vous que I'espace entre la lame de coupe et le protecteur à la position illustrée sur la figure se trouve dans une plage comprise entre 2,0 et 3,0 mm. L'espace entre les deux doit impératifement être de 2,0 et 3,0 mm. Autrement, réinstallé le protecteur.

▶ Fig.32: 1. 2,0 à 3,0 mm 2. Protecteur 3. Lame de coupe

Pour déposer la lame de coupe, effectuez la procédure de pose dans l'ordre inverse.

Tête de coupe à fil nylon

REMARQUE: Utilisez toujours une tete de coupe à fil nylon de marque Makita.

Fig.33: 1. Tete de coupe a fil nylon 2. Axe 3. Clé hexagonale 4. Desserrer 5. Serrer

1. Insérez la clé hexagonale par le trou dans le boitier d'engrenage pour verrouiller l'axe. Tournez l'axe jusqu'à ce que la clé hexagonale soit complètement insérée.
2. Placez la tete de coupe à fil nylon sur l'axe et serrez-la bien manuellement.
3. Retirez la clé hexagonale du boîtier d'engrenage.

Pour déposer la tête de coupe à fil nylon, effectuez la procédure de pose dans l'ordre inverse.

Lame en plastique

REMARQUE: Veillez à utiliser une lame en plastique Makita d'origine.

Fig.34: 1. Lame en plastique 2. Axe 3. Clé hexagonale 4. Desserrer 5. Serrer

1. Insérez la clé hexagonale par le trou dans le boîtier d'engrenage pour verrouiller l'axe. Tournez l'axe jusqu'à ce que la clé hexagonale soit complètement insérée.
2. Placez la lame en plastique sur l'axe et serrez-la bien manuellement.
3. Retirez la clé hexagonale du boîtier d'engrenage.

Pour-retirer la lame en plastique, effectuez la procEDURE de pose dans l'ordre inverse.

UTILISATION

Fixation de la bandoulière

A VERTISSEMENT: Redoublez de prudence pour garder constamment la maitrise de l'outil. Ne laissez pas l'outil devier vers vous ou en direction de quiconque à proximate de la zone de travail. Si vous ne maitrisez pas l'outil, vous risqueriez de vous bleisser et de blesser d'autres personnes.
ATTENTION: Utilisez toujours la bandoulière fixée sur l'outil. Avant utilisation, la bandoulière doit être ajustée selon la taille de l'utilisateur pour éviter la fatigue.
ATTENTION: Avant utilise, assurez-vous que la bandoulière est correctement attachée au dispositif de suspension sur l'outil.
ATTENTION: Lorsque vous utilisez l'outil en combinaison avec une alimentation de type dorsal, comme un support d'alimentation portable, n'utilisez pas la sangle d'épaule incluse dans l'emballage de l'outil, mais utilisez la lanière de suspension recommendée par Makita.
Si vous place en même temps la sangle d'épaule incluse dans l'emballage de l'outil et la bandoulière de l'alimentation de type dorsal, il est difficile de retarder l'outil ou l'alimentation de type dorsal en cas d'urgence, ce qui peut provoquer un accident ou des blessures. Pour connaître la lanière de suspension recommandée, adressez-vous aux centres de service après-vent Makita agreés.

Pour le UR006G

1. Enfilez la bandouliere et attachez la boucle.
   Fig.35

2. Refermez le crochet sur la bandoulière sur le dispositif de suspension de l'outil.
   Fig.36: 1. Crochet 2. Dispositif de suspension

3. Ajustez la bandouliere sur une position comfortable pour travailler.

Fig.37

La bandoulière est pourvue d'un système de desser- rage rapide. Il suffit d'appuyer sur les côtes de la boucle tout en tenant l'outil pour que l'outil se décroche de la bandoulière.
Fig.38: 1. Boucle

Pour le UR007G

1. Refermez le crochet sur la bandoulière sur l'anneau et le dispositif de suspension de l'outil.
   Fig.39: 1. Anneau 2. Crochet 3. Dispositif de suspension

2. Placez la bandouliere sur votre épaule gauche.
   Ajustez la bandouliere sur une position comfortable pour travailler.

Fig.40

La bandoulière est pourvue d'un système de desser- rage rapide. Il suffit d'appuyer sur les cotés de la boucle tout en tenant l'outil pour que l'outil se decroche de la

bandoulière.

Fig.41: 1. Boucle

Réglage de la position du dispositif de suspension

Pour le UR006G uniquement

Pour une manipulation plus comfortable de l'outil, vous pouvez changer la position du dispositif de suspension.

1. Desserrez le boulon à tête cylindrique à six pans creux sur le dispositif de suspension et faites glisser le dispositif de suspension sur une position comfortable pour travailler.

Fig.42: 1.Dispositif de suspension 2.Boulon a tete cylindrique a six pans creux

1. Ajustez la position du dispositif de suspension comme illustré sur la figure, puis serrez le boulon à tete cylindrique à six pans creux.

Fig.43

1 La	position du dispositif de suspension à partir du sol
2 La	position de l'outil de coupe à partir du sol
3 La	distance horizontalé entre le dispositif de suspension et la partie non protégée de l'outil de coupe

Manipulation correcte de l'outil

A VERTISSEMENT: Placez toujours l'outil du côté droit de votre corps. Le bon positionnement de l'outil apporte une maîtrise optimale et réduit le risque de graves blessures provoquées par le recul.
A VERTISSEMENT: Redoublez de prudence pour garder constamment la maitrise de l'outil. Ne laissez pas l'outil devier vers vous ou en direction de quiconque à proximate de la zone de travail. Si vous ne maitrisez pas l'outil, vous risqueriez de vous bleisser et de blesser d'autres personnes.
A VERTISSEMENT : Pour éviter les accidents, laissez une distance de 15 m entre les utilisateurs lorsque plus de deux personnes travaillant dans la même zone. De plus, prévoyez une personne pour observer la distance entre les utilisateurs. Si une personne ou un animal pénétre dans la zone de travail, cessez immédiatement l'utilisation.

ATTENTION: Si l'outil de coupe frappe accidentellement une pierre ou un objet dur pendant le fonctionnement, arrêtez l'outil et vérifiez l'absence de dommages. Si l'outil de coupe est endommagé, remplacez-le immédiatement. L'utilisation d'un outil de coupe endommagé présente un risque de grave blessure.
ATTENTION: Retirez le couvre-lame de la lame de coupe lorsque vous coupez de l'herbe.

Lames à 2 dents, 3 dents, 4 dents, tête de coupe à fil nylon et lame en plastique

Un bon positionnement et une manipulation correcte apportent une maitrise optimale et réduisent le risque de blessures provoquées par le recul.

UR006G

Fig.44

UR007G

Fig.45

Lorsque you utilisez une tete de coupe à fil nylon (type avance par frappe)
La tete de coupe à fil nylon est une tête de coupe herbe double fil avec un mécanisme d'avance par frappe. Pour faire sourir le cordon en nylon, cognez la tête de coupe contre le sol pendant qu'elle tourne.
Fig.46: 1. Zone de coupe la plus efficace

REMARQUE: L'avance par frappe au sol ne fonctionnera pas correctement si la tete de coupe à fil nylon ne tourne pas.

NOTE: Si le cordon en nylon ne sort pas lorsque vous cognez la tête, rembobinez ou replacez le cordon en nylon en suivant les procédures de la section pour l'entretien.

Lame de burin

Pour le UR006G uniquement

Accessaire en option

ATTENTION: Ne coupez jamais d'arbres dont le diamètre est supérieur à 50 mm.

La lame de burin est utile pour couper des buissons et des arbres. Pour éviter le recul, appliquez toujours le segment de la lame de burin sur un arbre entre 8 et 11 heures.
Fig.47: 1. Segment de 8 à 11 heures de la lame

Pour facilititer la coupe d'un arbre, appuyez le protecteur contre le tronc de l'arbre comme illustré.

Fig.48

ENTRETIEN

A VERTISSEMENT: Assurez-vous toujours que l'outil est hors tension et que la batterie est retiree avant d'effectuer tout travail d'inspection ou d'entretien sur l'outil. En ne mettant pas l'outil hors tension et en ne retardant pas la batterie, vous risqueriez de vous blesser grievement en cas de demarrage accidentel.
REMARQUE: N'utilise jamais d'essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l'outil.

Pour assurer la SECURITE et la FIABILITÉ du produit,

toute réparation, tout travail d'entretien ou de réglage doit être effectuels par un centre d'entretien Makita/agréé, avec des pieces de rechange Makita.

Nettoyage de l'outil

Nettoyez l'outil en essuyant la poussière, la saleté ou l'herbe coupée avec un chiffon sec ou un chiffon imbibé d'eau savonneuse bien essore. Pour éviter la surchauffe de l'outil, veillez à retarder l'herbe coupée ou les débris collés sur l'orifice d'aération de l'outil.

Remplacement du cordon en nylon

A VERTISSEMENT: Utilisez uniquement un cordon en nylon du diamètre spécifique dans ce manuel d'instructions. N'utilisez jamais de fil plus épais, de fil métallique, de corde ou autre. Autrement, vous risqueriez d'endommager l'outil et de provoquer de graves blessures.
AVERTISSEMENT: Retirez toujours la tete de coupe à fil nylon de l'outil lorsque vous remplacez le cordon en nylon.
A VERTISSEMENT: Assurez-vous que le couvercle de la tete de coupe à fil nylon est bien fixé au logement comme décrit dans ce mode d'emploi. Autrement, la tete de coupe à fil nylon pourrait être projetée et provoquer de graves blessures.

Remplacez le cordon en nylon s'il n'avance plus. La méthode de remplacement du cordon en nylon dépend du type de la tête de coupe à fil nylon.

95-M10L
Fig.49
96-M10L
Fig.50
98-M10L
Fig.51

Remplacement de la lame en plastique

Remplacez la lame en plastique si elle est usée ou cassée.

Fig.52

Lorsque you installez la lame en plastique, alignez le sens de la flèche sur la lame avec celle du protecteur.

Fig.53: 1. Flèche sur le protecteur 2. Flèche sur la lame

GUIDE DE DÉPANNAGE

Avant de faire une demande de réparation, effectuez d'abord vous-même une inspection. Si vous rencontres un problème non documenté dans le mode d'emploi, n'essayez pas de démonter l'outil. Demandez plutôt à un centre de service après-vente Makita agréé d'effectuer la réparation au moyen de pieces de rechange Makita.

État d'anomalie Cause probable (dys)	fonctionnement) Solution
Le moteur ne tourne pas. La batterie n'est pas installée. Installez la batterie.
Problème de batterie (sous tension) Rechargez la batterie. Si vous n'arrivez pas à recharger la batterie, remplacez-la.
Le mécanisme d'entrainment ne fonctionne pas correctement.	Demandez à votre centre de service après-vente local agréé d'effectuer la réparation.
Le moteur s'accête au bout d'un court moment.	La charge de la batterie est faible. Rechargez la batterie. Si vous n'arrivez pas à recharger la batterie, remplacez-la.
Surchauffe. Arrêtez d'utiliser l'outil pour e laisser refroidir.
L'outil ne tourne pas à plein régime.	La batterie n'est pas bien installée.	Installez la batterie comme déscrit dans ce mode d'emploi.
La batterie faiblit. Rechargez la batterie.	Si vous n'arrivez pas à recharger la batterie, remplacez-la.
Le mécanisme d'entrainment ne fonctionne pas correctement.	Demandez à votre centre de service après-vente local agréé d'effectuer la réparation.
L'outil de coupe ne tourne pas : arrêtez immédiatement la machine !	Un corps étranger, comme une branche, est coincé entre le carter de protection et l'outil de coupe.	Retirez le corps étranger.
L'outil de coupe est mal serré. Serrez solidement l'outil de coupe.
Le mécanisme d'entrainment ne fonctionne pas correctement.	Demandez à votre centre de service après-vente local agréé d'effectuer la réparation.
Vibration anormale :arrêtez immédiatement la machine !	Outil de coupe cassé, tordu ou usé Remplacez l'outil de coupe.
	L'outil de coupe est mal serré. Serrez soliderment l'outil de coupe.
	Le mécanisme d'entrainment ne fonctionne pas correctement.	Demandez à votre centre de service après-vente local agréé d'effectuer la réparation.
L'outil de coupe et le moteur ne s'accêtent pas :arrêtez immédiatement la batterie !	Dysfonctionnement électrique ou électronique.	Retirez la batterie et demandez à votre centre de service après-vente local agréé d'effectuer la réparation.

A VERTISSEMENT : N'utilisez que les accessoires ou les pieces complémentaires recommandés dans ce mode d'emploi. L'utilisation de tout autre accessoire ou piece complémentaire peut entrainer de graves blessures.

ATTENTION: Ces accessoires ou pieces complémentaires sont commandes pour l'utilisation avec l'outil Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou piece complémentaire peut composer un risque de blessure. N'utilise les accessoires ou pieces complémentaires qu'aux fins auxquelles ils ont ete concus.

Pour obtenir plus de détails sur ces accessoires, contactez votre centre d'entretien local Makita.

Lame de coupe
Tete de coupe a fil nylon
Cordon en nylon (fil de coupe)
- Lame en plastique
- Protecteur
- Batterie et chargeur Makita d'origine
Pour le UR006G uniquement
Lame de burin

NOTE : Il se peut que certains éléments de la liste soient compris dans l'emballage de l'outil en tant qu'accessoires standard. Ils peuvent varier d'un pays à l'autre.

Model: UR006G UR007G
