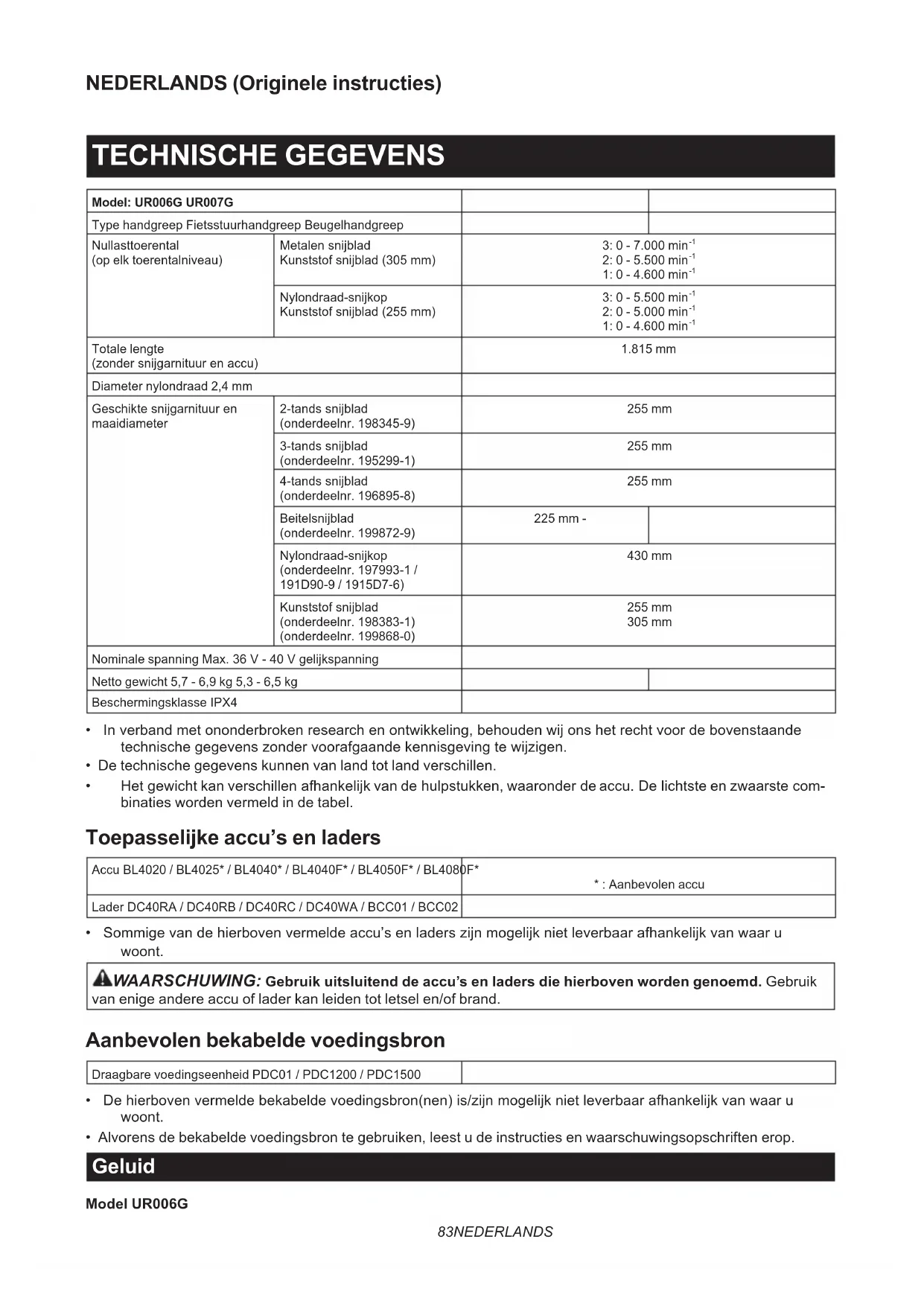

GEBRUIKSAANWIJZING UR007G MAKITA

Model: UR006G UR007G
Type handgreep Fietsstuurhandgreep Beugelhandgreep
Nullasttoerental(op elk toerentalniveau)	Metalen snijbladKunststof snijblad (305 mm)	3: 0 - 7.000 min-12: 0 - 5.500 min-11: 0 - 4.600 min-1
	Nylondraad-snijkopKunststof snijblad (255 mm)	3: 0 - 5.500 min-12: 0 - 5.000 min-11: 0 - 4.600 min-1
Totale lenghte(zonder snijgarnituur en accu)		1.815 mm
Diameter nylondraad 2,4 mm
Geschikte snijgarnituur enmauidiameter	2-tands snijblad(onderdeelnr. 198345-9)	255 mm
	3-tands snijblad(onderdeelnr. 195299-1)	255 mm
	4-tands snijblad(onderdeelnr. 196895-8)	255 mm
	Beitelsnijblad(onderdeelnr. 199872-9)	225 mm -
	Nylondraad-snijkop(onderdeelnr. 197993-1 /191D90-9 / 1915D7-6)	430 mm
	Kunststof snijblad(onderdeelnr. 198383-1)(onderdeelnr. 199868-0)	255 mm305 mm
Nominale spanning Max. 36 V - 40 V gelijkspanning
Netto gewicht 5,7 - 6,9 kg 5,3 - 6,5 kg
Beschermingsklasse IPX4

• In verband met ononderbroken research en ontwikkeling, behouden wij ons hetrecht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
• De technische gegevens können van land tot land verschillen.
• Het gewicht kan verschillen afhankelijk van de hulpstukken, waaronder de accu. De Lichtste en zwaarde combinaties worden vermeld in de tabel.

Toepasselijkke accu's en laders

Accu BL4020 / BL4025* / BL4040* / BL4040F* / BL4050F* / BL4080F* : Aanbevolen accu

Lader DC40RA / DC40RB / DC40RC / DC40WA / BCC01 / BCC02

• Sommige van de hierboven vermelde accu's en laders zijn möglichk Niet leverbaar afhankelijk van waar u woont.
  WAARSCHUWING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand.

Aanbevolen bekabelde voedingsbron

Draagbare voedingsenheid PDC01 / PDC1200 / PDC1500

• De hierboven vermelde bekabelde voedingsbron(nen) is/zijn möglichn Niet leverbaar afhankelijk van waar u woont.
• Alvorens de bekabelde voedingsbron te gebruiken, leest u de instructies en waarschuwingsopschriften erop.

Geluid

Model UR007G

Snijgarnituur Geluid	dsdrukniveau (L pA) dB(A) G		Geluidsvermogenniveau (L wA) dB(A)		Toepasselijkke norm
	(LpA) dB(A) Onzeker-heid (K) dB(A)		(LwA) dB(A) Onzeker-heid (K) dB(A)
2-tands snijblad 80,8 1,0	95,4 0,8 ISO22868 (ISO11806-1)
4-tands snijblad 82,9 0,8	99,2 0,5 ISO22868 (ISO11806-1)
Nylondraad-snijkop 81,7	0,9 92,7 1,6 ISO22868 (ISO11806-1)/				EN50636-2-91
Kunststof snijblad 77,0 2,3	88,4 2,4 ISO22868 (ISO11806-1)/				EN50636-2-91

Snijgarnituur Geluid	dsdrukniveau (L pA) dB(A) G		Geluidsvermogenniveau (L WA) dB(A)		Toepasselijkne norm
	(LpA) dB(A) Onzeker-heid (K) dB(A)	LWAD(BA) Onzeker-heid (K) dB(A)
2-tands snijblad 80,8 1,0	95,4 0,8 ISO22868	(ISO11806-1)
4-tands snijblad 82,9 0,8	99,2 0,5 ISO22868	(ISO11806-1)
Nylondraad-snijkop 81,7	0,9 92,7 1,6 ISO22868	868(ISO11806-1)/			EN50636-2-91
Kunststof snijblad 77,0 2,3	88,4 2,4 ISO22868	868(ISO11806-1)/			EN50636-2-91

Zelfs als het bovenvermelde geluidsdrukniveau 80 dB (A) of minder is, kan het niveau tijdens bedrijf hoger zich dan 80 dB (A). Draag gehoorbescherming.
OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/konnen worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING: Draag gehoorbescherming.

WAARSCHUWING: De geluidsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de bloatstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscylus, zoals de tijdsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Trillingen

Toepasselijke norm : ISO22867(ISO11806-1) Model UR006G

Snijgarnituur Linkerhand Rechterhand
			\( a_{h,w} \) (m/s2)	Onzekerheid K (m/s2)	\( a_{h,w} \) (m/s2)	Onzekerheid K (m/s2)
2-tands snijblad	≤ 2,5	1,5	≤ 2,5	1,5
4-tands snijblad	≤ 2,5	1,5	≤ 2,5	1,5
Nylondraad-snijkop	≤ 2,5	1,5	≤ 2,5	1,5
Kunststof snijblad	≤ 2,5	1,5	≤ 2,5	1,5

Model UR007G

Snijgarnituur Linkerhand Rechterhand
			ah,w (m/s2)	Onzekerheid K (m/s2)	ah,w (m/s2)	Onzekerheid K (m/s2)
2-tands snijblad	≤ 2,5	1,5	≤ 2,5	1,5
4-tands snijblad	≤ 2,5	1,5	≤ 2,5	1,5
\( a_{h,w} \left( m/s^{2} \right) Onzeker \) \( \text{rheid K (m/s}^{2}) \)			\( a_{h,w} \left( m/s^{2} \right) Onzeker \) \( \text{rheid K (m/s}^{2}) \)
Nylondraad-snijkop	≤ 2,5	1,5	≤ 2,5	1,5
Kunststof snijblad	≤ 2,5	1,5	≤ 2,5	1,5

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/kunnen worden gezruikt om dit gereedschap te vergelijkken met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gezruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING: De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de prakkan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden bruikt, met name van het soort werkstuk waarmee worden gewerkt.

WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de bruiker die zichen gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekeig houdend met alle fasen van de bedrijfscylus, zoals de tijsduur gedurende welke het gereedschap is geschakeld en stationair draait, naast de ingeschakelde tijsduur).

Symbolen

Hieronder staan de symbolen die voor het gereedschap hunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat Gebruiken.

Wees vooral voorzichtig en let goed op.

Lees de gebruiksaanwijzing.

Houd minstens 15 meter afstand.

Gevaar: let op weggeworpen voorwerpen.

Voorzichtig: terugslag

Draag een veiligheidshelm, veiligheidsbril en gehoorbescherming.

Draag een veiligheidsbril.

Draag gehoorbescheming.

Draag veiligheidshandschoenen.

Draag stevige schoenen met antislipzolen.
Veiligheidsschoenen met stalen neuzen
worden aanbevolen.

Ni-MH Li-ion

Alleen voor EU-landen

Als gevolg van de aanwezigheid van schadellijke componenten in het apparaat, kuren oude elektrische en elektronische apparaten, accu's en batterijen negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.

Gooi elektrische en elektronische apparata- ten en accu's Niet met het huisvuil weg! In overeenstemming met de Europese richtlijn inzake oude elektrische en elek- tronische apparaten en inzake accu's en batterijen en oude accu's en batterijen, alsmede de toepassing waarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, accu's en batterijen gescheden te worden opgeslagen en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieubeschemmingsvoorschriften in acht neemt.

Dit wordt op het apparataa aangegeven door het symbol van een doorgekruiste afvalcontainer.

Gegarandeerd geluidsvermogenniveau conform EU-richtlijn inzake geluidsemissie buitenhuis.

Geluidsvermogenniveau conform de Regelgeving Geluidsregeling van NSW, Australie

Verklaringen van conformiteit

Alleen voor Europese landen

De verklaringen van conformiteit zijn bijgevoegd in Bijlage A bij deze gebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING Lees alle verilgheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als nicht alle onderstaande instructies worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het Lichtnet werkken (met snoer) of gereedschappen met een accu (snoerloos).

Belangrijke veiligheidsinstructies voor het gereedschap

WAARSCHUWING: Lees alle veiligheids-waarschuwingen en alle instructies. Het nicht vol-gen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Gebruiksdoelseinden

1. Dit gereedschap is uitsluitend bedoeld voor het maaien van gras, onkruid, struiken en ondergroei. Het mag Niet worden gezrukt voor enig ander doel, zoals kanten snijden en hegger snoeien, aangezien dit tot letsel kan leiden.

Algemene instructies

1. Laat in geen geval personen die deze gebruiks-aanwijzing Niet gelezen hebben, Personen (waaronder kinderen) met een verminderlichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring, het gereedschap gebruiken. Kinderen dieren onder toe-zicht te staan omervoort te zorgen dat zich nicht met het gereedschap spelen.
2. Lees alvorens het gereedschap te starten deze gebruiksaanwijzing om ubekend te make n met de juiste manier van omgaan met het gereedschap.

3. Leen het gereedschap Niet UIT aan een person met onvoldoende ervaring met of kennis van het omgaan met bosmaaiers en graskantmaaiers.

4. Wanner u het gereedschap uitleent, geeft u.altijd deze gebruiksaanwijzing erbij.

5. Hanteer het gereedschap met de hoogstmogelijkke zorg en aandacht.
6. Gebruik het gereedschap nooit na het gebruik van alcohol of drugs, of wanner u zich moe of ziek voelt.
7. Probeer nooit het gereedschap te wijzigen.
8. Houd u aan de regelgeving zoals die in uw land geldt voor het hanteren van bosmaaiers en graskantmaaiers.

Persoonlijke-veiligheidsmiddelen

Fig.1

1. Draag een veiligheidshelm, veiligheidsbril en veiligheidshandschoenen om uzelf te beschermen gegen rondvliegend afval en vallende voorwerpen.
2. Draag gehoorbescherming, zoals oorkappen, om gehoorschade te voorkomen.
3. Draag geschikte kleding en schoenen waarmee veilig kan worden gewerkt, zoals een werkoverall en stevige schoenen met antislipzolen. Draag geen loshangende kleding of sieraden. Loshangende kleding, sieraden en langhaar hunnen verstrikt raken in bewegende delen.
4. Trek veiligheidshandschoenen aan voordatu het metalen snijblad aanraakt. Een metalensnijblad kan flinke snijwonden veroorzaken inblote handen.

Veiligkeit op de werkplek

1. Bedien het gereedschap alleen bij goed zicht en daglicht. Bedien het gereedschap Niet in het donker of in mist.
2. Gebruik het gereedschap Niet in een omgeving waar explosiegevaar bestaat doorlicht ontv Lambare vloeistoffen, gas, damp of stof. Het gereedschap produeert vonden die dampen of het stof hunnen ontsteken.
3. Tijdens gebruik mag u nooit op een instabiele of gladde ondergrond of op een steile helling staan. Let in de winter op ijs en sneeuw, en zorg er.altijd voor dat u stevig staat.
4. Houdijdens gelebruik omstanders en dieren ten minste 15 meter uit de buurt van het gereed-schap. Zet het gereedschap uit zodra iemand dichterbij komt.
5. Gebruik het gereedschap nooit wanseer mensen, met name kinderen, of huisdieren zich in de buurt bevinden.
6. Onderzoek het werkgebied op stenen en andere massieve voorwerpen voordat u met de werkzaamheden begint. Deze+kennen worden opgeworpen of gevaarlijke terugslag verooorzaken en leden tot ernstig letsel en/of materiele schade.
7. AWAARSCHUWING: Het gebruik van dit gereedschap kan stof opwerpen waarin chemische bestanddelen hunnen zitten die ziekten aan de luchtwegen of andere ziekten hunnen veroorzaken. Enkele voorbeelden van deze chemische bestanddelen zijn verbindingen die gezonden worden in pesticiden, insecticiden, meststoffen en herbiciden. Het gevaar van

blootstelling hangt af van hoe vaak u dit soort werk uitvoert. Om blootstelling aan deze chemicaien tot een minimum te beperken, dient u in een goed geventileerde omgeving te werken en gebruik te makev van goedgekeurde veiligheidsmiddelen zoals stofmaskers die special ontworpen zichn voor het filtreren van microscopische deeltjes.

Elektrische verilgheit en accu

1. Stel het gereedschap Niet bloot aan regen of natte omstandigheden. Als water binnendringt in het gereedschap, worden de kans op een elektrische schok groter.
2. Gebruik het gereedschap Niet als het Niet kan worden in- en uitgeschakeld met de schake-laar. Ieder gereedschap dat Niet met de schake-laar kan worden bediend is gevaarlijk en要去erst worden gerepareerd.
3. Voorkom onbedoeld starten. Controller dat de schakelaar in de uit-stand staat alvorens de accu aan te brengen, het gereedschap op te pakken of te dragen. Door het gereedschap te dragen met uw vinger op de schakelaar, of door het gereedschap op een voeding aan te sluiten terwijl de schakelaar aan staat, neemt de kans op oncevallen sterk toe.
4. Werp de accu('s) Niet in een vuur. De accu kan exploderen. Raadpleeg de lokale regelgeving voor möglichke speciale verwerkingsvereisten.
5. Open of verrorm de accu's) Niet. Het elektrolyt is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig vrij bij inslikken.
6. Laad de accu Niet op in de regen of op een natte plaats.
7. Vermijd gevaarlijke omgevingen. Gebruik het gereedschap Niet op vochtige of natteplaatsen en stel het Niet bloot aan regen. Als water binnendringt in het gereedschap, worden de kans op een elektrische schok groter.
8. Laad de accu Niet buitenshuis op.
9. Raak de lader, inclusief de stekker en de contacten van de lader, Niet met natte handen aan.
10. Vervang de accu Niet met natte handen.
11. Vervang de accu Niet in de regen.
12. Laat de aansluitpunten van de accu Niet nat worden met een vloeistof, zoals water, en dompel de accu Niet onder. Laat de accu Niet in de regen liggen en laad of berg de accu Niet op een vochtige of natte plaats op. Als de aansluitpunten nat worden of vloeistof binnendringt in de accu, kan kortsluiting ontstaan in de accu en bestaat de kans op oververhitting, brand of explosie.
13. Nadat de accu vanaf het gereedschap of de acculader is verwijderd, vergeet u Niet het accudeksen op de accu te bevestigen en deze op een droge plaats op te bergen.
14. Als de accu nat worden,That u het water eruit lopen en veegt u hem af met een droge doek. Laat de accu volledig drogen op een droge plaats voordat u hem gebruikt.
15. Als u het gereedschap op een modderige ondergrond, natte helling of gladde plaats

gebruikt, let u erop dat u stevig staat.

In gebruik nemen

1. Alvorens het gereedschap te monteren of af te stellen, verwijdert u de accu.
2. Trek veiligheidshandschoenen aan voordat u het metalen snijblad hanteert.
3. Voordat u de accu aanbrengt,inspecteert u het gereedschap op beschadigingen,losse schroeven/moeren en verkeerde montage. Sijp het metalen snijblad als het bot is. Als het metalen snijblad verbogen of beschadigd is, verrangt u hem. Controller of alle bedieningshendels en -schakelaars gemakkelijk+kennen worden bediend.Maak de handgrepen schoon en droog.
4. Probeer nooit het gereedschap in te schakelen als het beschadigd of nog Niet volledig gemonteerd is. Anders kan ernstig letsel ontstaan.
5. Stel het schouderdraagstel en de handgreep af op de lichaamsgroote van de gebruiker.
6. Wanner u een accu aanbrengt, controleert u of het snijgarnituur uw lichaam en andere voorwerpen, zoals de grond, Niet raakt. Dit kan bij het inschaken gaan draaien en persoonlijk letsel, schade aan het gereedschap en/of materiiele schade veroorzaken.
7. Verwijder alle verstelsleutels, -tangen en schede voordat u het gereedschap inschakelt. Een accessoire dat nog aan een draaiend deel van het gereedschap vastzit, kan persoonlijk letselveroorzaken.
8. Het snijgarnituur要去因其utgerust met een beschemkap. Gebruik het gereedschap nooit met een beschadigde beschemkap of zonder aangebrachte beschemkap!
9. Verzeker u ervan dat er geen elektriciteitskabels, waterleidingen, gasleidingen, enz. zich die een gevaarlijke situatie zouden kurenveroorzaken als ze worden beschadigd door het gebruik van dit gereedschap.

Gebruik

1. In geval van nood zet u het gereedschap onmiddelijk UIT.
2. Als u tijdens gebruik een ongebruikelijke situatie opmerkt (bijv. geluid, trillingen), schakelt u het gereedschap uit en verwijdert u de accu. Gebruik het gereedschap Niet meer totdat deoorzaak is opgespoord en verholpen.
3. Het snijgarnituur blijft nog een korteijd draaien nadat het gereedschap isuitgeschakeld.Raak het snijgarnituur Niet onmiddelijk aan.
4. Gebruikijdens het werk het schouderdraagstel. Houd het gereedschap stevig gegen uwrechtzerij.
5. Reik Niet te ver. Zorg.altijd voor een stevige stand en goede lichaamsbalans. Kijk uit voor verborgen obstakels, zoals boomstromken, boomwortels en greppels, om te voorkomen dat u valt.
6. Zorg dat u stevig staat op hellingen.

7. Loop gewoon en ren Niet.

8. Werk nooit op een ladder of in een boom om te voorkomen dat u de contrôle over het gereed-schap verliest.

9. Nadat gegen het gereedschap is gestoten of het is gevallen, contrôleert u de staat ervan voordat u de werkzaamheden hervat. Controller de bedieningselementen en veiligheidsvoorzieningen op een juiste werking. Als enige beschadiging zichtaar is of u twijfelt, vraagt u ons erkende servicecentrum om inspectie en reparatie.
10. Raak het tandwielhuis Niet aanijdens en onmiddelijk na gebruik. Het tandwielhuis wordenijdens gebruik erg warm en kan brandwonden veroorzaken.
11. Neem een pauze om te voorkomen dat u door vermoeidheid de controle over het gereed-schap verliest. Wij adviseren u ieder uu r 10 tot 20 minutes te rusten.
12. Wanner u het gereedschap achechterlaat, al is het maar even, verwijdert u.altijd de accu. Een onbeheerd gereedschap met een aangebrachte accu kan door onbevoegden worden gebruikt en tot een ernstig ongeval leiden.
13. Als gras of takken bekneld raken tussen het snijgarnituur en de beschermkap, schakelt u altijd het gereedschap uit en verwijdert u de accu voordat u ze verwijdert. Als u dat Niet doet, kan het snijgarnituur onbedoeld gaan ronddraaien en ernstig letsel veroorzaken.
14. Raak gevaarlijke, bewegende delen nooit aan voordat de bewegende delen volledig tot stilstand zichn gekomen en de accu is verwijderd.
15. Als het snijgarnituur een steen of ander hard voorwerp raakt, schakelt u het gereedschap onmiddelijk uit. Verwijder daarna de accu en inspecteer het snijgarnituur.
16. Controller het snijgarnituurijdens gebruik veelvuldig op barsten of beschadigingen. Voordat uinspecteert, verwijdert u de accu en wacht u tot het snijgarnituur volledig tot stilstand is gekomen. Vervang een beschadigd snijgarnituur onmiddelijk, ook wanner het slechts oppervlakkige barsten vertoont.
17. Werk nooit boven heuphoogte.
18. Nadat u het gereedschap hebt ingeschakeld, wacht u tot het snijgarnituur een constant toerental heeft bereikt alvorens het maaien te starten.
19. Bij gelebruik van een metalen snijblad, zwaait u het gereedschap gelijkmatig in halve cirkels van rechtsaar links, zoals een zeis worden gebruikt.
20. Houd het elektrisch gereedschap alleen vast bij het geisoleerde oppervlak waarat het meta-len snijblad met verborgen bedrading in aanraking kan komen. Wonneer het metalen snijblad in aanraking komt met onder spanning staande draden, zullen de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

21. Schakel het gereedschap Niet in wonneer gemaaid gras verstrikt is geraakt rond het metalen snijblad.

22. Alvorens het gereedschap in te schakelen, verzekert u zich ervan dat het gereedschap niet de grond of andere obstakels, zoals een boom, raakt.

23. Houdijdens gebruik het gereedschap algijd met twee handen vast. Houd het gereedschapijdens het gebruik nooit met slechts een hand vast.
24. Bedien het gereedschap Nietijdens slecht一周 of als de kans op bliksem bestaat.
25. Als u het gereedschap op een modderige ondergrond, natte helling of gladde plaats gebruikt, let u erop dat u stevig staat.
26. Vermijd werken in een ongunstige omgeving waarin een verhoogde vermoeidheid van de gebruiker kan worden verwacht.
27. Gebruik het gereedschap Niet bij slecht waar waarin het zich beperkt is. Als u zich hier niet aan houdt, kan dat een val of verkeerde bedieningveroorzaken als gevolg van het slechte zich.
28. Dompel het gereedschap nicht onder in een waterplas.
29. Laat het gereedschap Niet onbeheerd buiten in de regen staan.
30. Wanner natte bladeren of vuil blijft kleven aan de aanzuigmond (ventilateopening) als gevolg van de regen, verwijdert u deze.
31. Gebruik het gereedschap Niet in de sneeuw.

Snijgarnituren

1. Gebruik geen snijgarnituur dat Niet is aanbevolen door ons.
2. Gebruik een geschikt snijgarnituur voor de geplande werkzaamheden.

Nylondraad-snijkopen (graskantmaaierkoppen) en kunststof snijbladen zich geschickt voor het maaien van gazongras.
Metalen snijbladen zich geschikt voor het maaien van onkruiden, hoog gras, struiken, heesters, ondergroei, bosjes en dergelijk.
- Gebruik nooit andere snijbladen, waaronder metalen meerdelige kettingen en vlegelmessen. Dit kan leiden tot ernstig letsel.

1. Gebruik uitsluitend een snijgarnituur dat is gemarkeerd met een toerental dat gelijk is aan of hoger is dan het toerental aangegeven op het gereedschap.

2. Houd.altijd uw handen, gezicht en kleding uit de buurt van het snijgarnituur wanner dit ronddraait. Als u dit Niet doet, kan persoonlijk letsel ontstaan.

3. Gebruik altijd de beschermkap van het snijgarnituur die geschikt is voor het snijgarnituur dat u gezebuikt.
4. Voorkom bij gebruik van een metalen snijblad dat terugslag kan optreden en wees.altijd voorbereid op per ongeluk optredende terugslag. Raadpleeg de tekst onder het kopje Terugslag.
5. Als het gereedschap Niet in gebruik is, brengt u alsijd de schede aan om het snijblad. Verwijder de schede voor gebruik.

Terugslag (stoot van het snijblad)

1. Terugslag (stoot van het snijblad) is een plotselinge reactie op een klemmend of vastgelopen metalen snijblad. Zodra dit optreed worden het gereedschap met groe kracht zichwaarts of in de richting van de gebruiker geworpen en kan het ernstig letsel veroorzaken.
2. Terugslag treedt met name op wanner u met het snijbladsegment tussen 12 en 2aar gegen een hard voorwerp, struiken en takken met een diameter van 3cm ofeer komt.

Fig.2

1. Om terugslag te voorkomen:

2. Gebruik het snijbladsegmentussen 8 en 11uur.

3. Gebruik nooit het snijbladsegmentussen 12 en 2uur.
4. Gebruik het snijbladsegment nooit:tussen 11 en 12 uur en:tussen 2 en 5 uur,behalve indien de gebruiker goed opgeleid en erg ervaren is en dit onder zich/haar eigenverantwoordelijkheid doet.
5. Gebruik het metalen snijblad nooit zich-bij harde voorwerpen, zoals afrasteringen, muren, boomstammen en stenen.
6. Houd het metalen snijblad nooit vertical voor werkzaamheden zoals kanten snijden of heggen snoeien.

Fig.3

Trillingen

1. Menschen met een slechte bloedsomloop die worden blootgesteld aan sterke trillingen, kuren verwondingen aan bloedvaten of het zenuwstelsel oplopen. Trillingen kuren de volgende symptomen veroorzaken in de vingers, handen of polsen: 'Slapen' (gevoelloosheid), tinte-len, bijn, stekend gevoel, verandering van huidskleur of van de huid. Als een van deze symptomen zich voordoet, raadpleegt u uwuisarts!
2. Om de kans op 'witte-vingerziekte' te verkleinen, houdt u uw handen warmijdens het werk en onderhoudt u het gereedschap en de accessoires goed.

Vervoeren

1. Alvorens het gereedschap te vervoeren, scha-kelt u het uit en verwijdert u de accu. Breng de schede aan om het metalen snijblad.
2. Wanner u het gereedschap vervoert, draagt u het horizontaal door de schacht vast te pakken.
3. Wanner u het gereedschap in een voertuig vervoert, zet u het goed vast om te voorkomen dat het omvalt. Als u dat Niet doet, kan het gereedschap en andere bagage beschadigd worden.

Onderhoud

1. Laat uw gereedschap onderhonden door ons erkende servicecentrum met gebruikmaking van uitsluitend originele verrangingsonderden. Een verkeerde reparatie of slecht onderhoud

kan de levensduur van het gereedschap verkorten en de kans op ongelukken vergroten.

1. Voordat u enige onderhouds-, reparatie- of reinigingswerkzaamheden uitvoert aan het gereedschap, schakelt u altijd het gereed-schap uit en verwijdert u de accu.
2. Draag alkijd veiligheidshandschoenen wanner u het metalen snijblad hanteert.
3. Verwijder algijd stof en vuil vanaf het gereed-schap. Gebruik voor dit doel nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, cervormen of barsten van de kunststofdelen.
4. Draai na ieder gebruik alle schroeven, bouten en moeren vast.
5. Probeer geen onderhouds- of reparatie-werkzaamheden uit te voeren die nicht in de gebruiksaanwijzing worden beschreiben. Vraag ons erkend servicecentrum om dergelijkere werkzaamheden uit te voeren.
6. Gebruik alktijd uitsluitend once origine verwangingsonderdelen en accessoires. Als u onderdelen of accessoires van derden gebruikt, kan het gereedschap defect raken, eigendommen worden beschadigd en/of ernstig letsel wordenveroorzaakt.
7. Verzoek regelmatig ons erkend servicecentrum om het gereedschap te inspecteren en onderhonden.
8. Houd het gereedschap algijd in goed werk-kende staat. Slecht onderhoud kan leiden tot ondermaatse prestaties en de levensduur van het gereedschap verkorten.
9. Houd de handgrepen droog, schoon en vrij van olie en vetten. Zorg ervoor dat alle koelluchtin-laten vrij় van vuil.
10. Was het gereedschap Niet met water onder hoge druk.
11. Wanner u het gereedschap wast, zorgt u ervoor dat geen water kan binnendringen in de elektrische delen, zoals de accu, motor en aansluitingen.
12. Wanneer u het gereedschap opbergt, vermijdt u direct zonlicht en regen, en bergt u het op eenplaats op die nicht heet of vochtig worden.
13. Voer inspectie en onderhoud uit op eenplaats waar regen kan worden vermeden.
14. Nadat u het gereedschap hebt gebruikt, verwijdert u het aanklevende vuil en LAST u het gereedschap volledig drogen voordat u hem opbergt. Afhankelijk van het seizoen of gebied, bestaat de kans op een storing als gevolg van bevriezing.

Opslag

1. Alvorens het gereedschap op te bergen, voert u alle reinigings- en onderhoudswerkzaamhedenuit.Verwijder de accu.Breng de schede aan om het metalen snijblad.
2. Berg het gereedschap op een droge en hoge of afgesloten plaats op, buiten het bereik van kinderen.
3. Laat het gereedschap nooit ergens tegenaan leunen, zoals gegen een muur. Als u dit doeet, kan

het plotseling vallen en letsel veroorzaken.

Eerste hulp

1. Zorg dat er alkijd een EHBO-doos in de buurt is. Vervang onmiddelijk elk item dat uit de EHBO-doos is genomen.
2. Geef de volgende informatie wanseer u om hulp vraagt:

— Plaats van het ongeval
— Beschrijving van het ongeval
Aantal gewonden
Aard van het letsel
Uw naam

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veriligeidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veriligeidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

Belangrijke veiligheidsinstrumenties voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoorde accu worden gebruikt, alvorens de accu in gebruik te nemen.
2. Haal de accu Niet uit elkaar en saboteer hem Niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.
4. Als elektrolyt in uw ogen isterechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheidveroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloat aan water of regen. Kortsluiting van de accu kan oorzaak zichn van een groote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar en gelebruik het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook nicht wanner hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.
3. Laat de accu Niet vallen, sla er geen spijker in, snijd er Niet in, gooi er Niet mee en stoot hem Niet gegen een hard voorwerp. Dergelijkke

handelingen kuren leiden tot brand, buitensporigeitte of een explosie.

1. Gebruik nooit een beschadigde accu.

2. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport en dergelijkke doorderden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd.

Als voorbereiding van het artworkel dat worden getransporteerd is hetoodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan möglichk strengere nationale regelgeving.

Blootliggende contactpunten moeten worden afgedekt met tape en de accu要去zadanig worden verpakdt dat deze Niet kan bewegen in de verpakking.

1. Wanneer u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu deplaatselijke voorschriften.
2. Gebruik de accu's uitsluitend met de gereedschappen die door Makita+zijn aanbevolen. Als de accu's worden aangebracht in nicht-compatible gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.
3. Als u het gereedschap gedurende een langtijd Niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.
4. Tijdens en na gebruik, kan de accu heet worden waardoor brandwonden of koude brandwonden+kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hare accu.
5. Raak de aansluitpunten van het gereedschap Niet onmiddelijk na gebruik aan,ondat deze heet genoeg hunnen zich om brandwonden teveroorzaken.
6. Zorg ervoor dat geen steenslag, stof of grond vast komt te zitten op/in de aansluitpunten, openingsen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waardoor brandwonden of persoonlijk letsel konnen ontstaan.
7. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleidingen, mag u de accu Niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.
8. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES.

ALET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van Niet-originele accu's, of accu's die zich gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade vorozaakt. Ook cervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale

levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wonneer u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opniew op. Te lang opladen verkort de

levensduur van de accu.

1. Laad de accu op bij een omgevingstempoatuur:tussen 10^ en 40^. Laat een warmer accu afkoelen alvorens hem op te laden.
2. Als de accu Niet worden gebruikt, verwijdert u hem vanaf het gereedschap of de lader.
3. Laad de accu op als udezhe gedurende een Lange tijd (meer dan zes maanden) Niet gaat gebruiken.

BESCHRIJVING VAN DE ONDERDELEN

Fig.4

1	Toerentallampjes	2	ADT-lampje (ADT = Automatic Torque Drive Technology (tech-nologie met automati-sche koppelaandrijving))	3 W	Waarschuwingslampje 4 Aan-uitknop	-uitknop
5	Omkeerknop	6	Accu	7	Uit-vergrendelknop	8	Trekkerschakelaar
9	Bevestigingsoog	10	Handgreep	11	Beschemstang (afhan-kelijk van het land)	12	Beschemkap
13	Verlengstuk van de beschemkap (voor nylordraad-snijkop/ kunststof snijblad)	14	Schouderdraagstel 15 Beschermkap	(boeerv beitelsnijblad)	-	-

BESCHRIJVING VAN DE FUNCTIONS

WAARSCHUWING: Zorg er.altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u de werkking van het gereedschap aanpast of controert. Als het gereedschap Niet worden uitgeschakeld en de accu Niet uit het gereedschap wordt verwijderd, kan dat na per ongeluk inschaken leiden tot ernstig persoonlijk letsel.

De accu aanbrengen en verwijderen

ALET OP: Schakel het gereedschap alkijd uit voordat u de accu aanbrengt of verwijdert.
ALET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu nicht stevig vasthoudt,+kennen deze uit uw handen glippen en het gereedschap of de accu beschadigen,of kan persoonlijk letsel wordenveroorzaakt.

Om de accu aan te brengen lijnt u de lip op de accuuit met de groef in de behuizing en duwt u de accu op+zijnplaats. Steek de accu zo ver möglichk in het gereed-schap tot u een klikgeluid hoort. Wanner het rode deel zichtaar is, zoals aangegeven in de afbeelding, is de accu Niet geheel vergrendeld.

Om de accu te verwijderen versuscuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accuuit het gereedschap.

Fig.5: 1. Rood deel 2. Knop 3. Accu

ALET OP: Breng de accu altijd helemaal aan totdat het rode deel nicht meer zichtbaar is. Als u dit Niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
ALET OP: Breng de accu Niet met kracht aan. Als de accu Niet gemakkelijk in het gereedschap kan worden geschoven, worden dieze nicht goed aangebracht.

Gereedschap- / accubeveiligingssysteme

Het gereedschap is uitergerust met een gereedschap-/ accubeveiligingssysteme. Dit systeme schakelt automatisch de voeding maar de motor uit om de levensduur van het gereedschap en de accu te verlungen. Het gereedschap kanijdens het gebruik automatisch stoppen als het gereedschap aan een van de volgende omstandigheden worden blootgesteld:

Waarschuwingslampje			Status
Kleur	Aan	Knippert
Groen			Overbelast
Rood	(gereedschap) / (accu)		Oververhit
Rood			Te ver ontladen

Overbelastingsbeveiliging

Als een van de volgende situations zich voordoet met het gereedschap, stopt het gereedschap automatisch en

gaat het waarschuwingslampje groen knipperen:

— Het gereedschap worden overbelast door verstrikt geraakt onkruid of ander vuil.
— Het snijgarnituur worden geblokkeerd of slaat terug.
De aan-uitknop worden ingeschakeld verwijl de trekkerschakelaar ingeknepen is.

Laat in die situatie de trekkerschakelaar los en verwijder zo nodig verstrikt geraakte onkruiden of vuil. Knijp daarna de trekkerschakelaar weein om het gebruik te hervatten.

ALETOP: Als u de verstrikt geraakte onkruiden vanaf het gereedschap wilt verwijderen of het geblokkeerde snijgarnituur wilt vrijmaken, moet u het gereedschap uitschakelen voordat u begint.

Oververhittingsbeveiliging voor het gereedschap of de accu

Als het gereedschap of de accu oververhit is, stopt het gereedschap automatisch. Wanner het gereedschap oververhit is, brandt het waarschuwingslampje rood. Wanner de accu oververhit is, knippert het waarschuwingslampje rood. Laat het gereedschap en/of de accu afkoelen alvorens het gereedschap wee in te schakelen.

Bveiliging gegen te ver ontladen

Als de acculading laag worden, stopt het gereedschap automatisch en gaat het waarschuwingslampje rood knipperen.

Als het gereedschap Niet werkt, ook nicht wonneer de schakelaars worden bediend, verwijdert u de accu vanaf het gereedschap en laadt u hem op.

De resterende acculading controlleren

Druk op de testknop op de accu om de resterende accumulating te zien. De indicatorlampjes branden gedurende enkele seconden.

Fig.6: 1. Indicatorlampjes 2. Testknop

Indicatorlampjes Resterende			accumulating
Brandt Uit	Knippert	75% tot 100%
		50% tot 75%
		25% tot 50%
		0% tot 25%
		Laad de accu op.
		Er kan een storing+zijn opgetreden in de accu.

OPMERKING: Afhankelijk van de gebruiksomstandigden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijkke acculading.

OPMERKING: Het eerste (meest linker) indicator-lampje knippert wanner het accubeveiligingsssystem in werkig is getreden.

Hoofdschakelaar

Tik op de aan-uitknop om het gereedschap in te schakelen.

Om het gereedschap uit te schakelen, houdt u de aan-uitknop ingedrukt totdat de toerentallampjes uit gaan.

Fig.7: 1. Toerentalampjes 2. Aan-uitknop

OPMERKING: Het gereedschap worden automatischuitgeschakeld nadat het gedurende een bepaaldetijdsduur Niet is bediend.

De trekkerschakelaar gebruiken

WAARSCHUWING: Voor uwveiligheid is dit gereedschap uitgerust met een uit-vergrendelnkop die voorkomt dat het gereedschap onbedoeld start. Gebruik het gereedschap NOOIT wanneer het start door alleen de trekkerschakelaar in te knijpen zonder de uit-vergrendelknop in te drukken. Stuur het gereedschap maar ons erkende servicecentrum voor deugdelijke reparatie ZONDER het verder te gebruiken.
WAARSCHUWING: U mag NOOIT het doel of de werking van de uit-vergrendelknop teniet doen of deze vastplakken.

ALET OP: Voordat u de accu aanbrengt in het gereedschap, controleert u altijd of de trekkerschakelaar correct werkt en na loslaten terugkeert maar de uit-stand. Het gebruik van een gereedschap met een schakelaar die nicht goed werkt, kan leiden tot verlies van contrôle en ernstig persoonlijk letsel.
ALETOP: Plaats uw vinger nooit op de aan-uittknop en de trekkerschakelaar wonneer u het gereedschap draagt. Het gereedschap kan onbedoeld starten en letsel veroorzaken.

KENNISGEVING: Knijp de trekkerschakelaar Niet hard in zonder de uit-vergrendelknop in te drukken. Hierdoor kan de schakelaar kapot gaan.

Om te voorkomen dat de trekkerschakelaar per ongeluk worden bediend, is een uit-vergrendelknop aangebracht.

Om het gereedschap te starten, houdt u deuit-vergren-delknop ingedrukt en knijpt u de trekkerschakelaar in.

De能力和 the gereedschap neemt toe naarmate u meer druk uitoefent op de trekkerschakelaar. Laat de trekkerschakelaar los om te stoppen.

UR006G

Fig.8: 1. Uit-vergrendelknop 2. Trekkerschakelaar

UR007G

Fig.9: 1. Uit-vergrendelknop 2. Trekkerschakelaar

Toerentalregeling

U kunt het toerental van het gereedschap selecteren door op de aan-uitknop te tikken. Bij elke tik op de aan-uitknop, verandert het toerental. Het gereedschap stelt het toerental automatisch af op het snijgarnituur dat is bevestigd op het gereedschap.

Fig.10: 1. Toerentallampjes 2. Aan-uitknop

Toerental-lampjes	Functie Toerental
	Hoog 0 - 7	000 min-1	0 - 5.500 min-1
3	Gemiddeld 0	- 5.500 min-1	0 - 5.000 min-1
2	Laag 0 - 4.	600 min-1	0 - 4.600 min-1
1

Technologie met automatische koppelaandrijving

Wonneer u de technologie met automatische koppelaandrijving (ADT) inschakelt, draait het gereedschap met het optimale toerental en koppel voor de omstandigheden waaronder het gras worden gemaaid. Het gereedschap detecteert automatisch het snijgarnituur dat is bevestigd en kiest een geschikt toerental.

Om ADT in te schakelen, houdt u de omkeerknop ingedrukt totdat het ADT-lampje gaat branden.

Om ADT uit te schakelen, houdt u de omkeerknop ingedrukt totdat het ADT-lampje uit gaat.

Fig.11: 1.ADT-lampje 2.Omkeerknop

Lampje Functie Snijgarnituur Toerental
ADT Metalen snijblad Kunststof snijblad (305 mm)		3.500 - 7.000 min-1
		Nylondraad-snijkop Kunststof snijblad (255 mm)	3.500 - 5.500 min-1

Omkeerknop voor verwijdersen van vuil

WAARSCHUWING: Schakel het gereed-schap uit en verwijder de accu voordat u verstrikt geraakte onkruiden of vuil verwijdert dat Niet door de functie voor omgekeerd draaien kon worden verwijderd. Als het gereedschap Niet wordt uitgeschakeld en de accu Niet uit het gereedschap worden verwijderd, kan dat na per ongeluk inschaken leiden tot ernstig persoonlijk letsel.

Dit gereedschap heeft een omkeerknop om de draai-richting te veranderen. Dit is alleen voor het verwijderen van onkruiden en vuil dat verstrikt is geraakt in het gereedschap.

Om de draairichting om te keren, tikt u op de omkeerknop en knijpt u de trekkerschakelaar in terwijl u deuit-vergrendelknop ingedrukt houdt nadat het snijgar-nituur stilstaat. De toerentallampjes en het ADT-lampje beginnen te knipperen en wonneer u de trekkerschakelaar inknijpt, draait het snijgarnituur in de tegenovergestelde richting.

Om terug te keren maar de normale draairichting, LASTU DE TREKKER los en wacht u totdat het snijgarnituur stilstaat.

▶ Fig.12: 1. Toerentallampjes 2. ADT-lampje 3. Omkeerknop

OPMERKING: In de omgekeerde draairichting werkkt het gereedschap slechts een korteijd, waarna het automatisch stocht.

OPMERKING: Nadat u het gereedschap is gestopt en u het gereedschap waar start, werkt het in de normale draairichting.

OPMERKING: Als u op de omkeerknop tikt verwij het snijgarnituur nog draait, worden het gereed-schap gestopt en klaargezet voor de omgeekerde draairichting.

Elektrische rem

Dit gereedschap is voorzien van een elektrische rem.
Als het gereedschap continu niets n.nl stilstaat nadat de trekkerschakelaar is losgelaten, maar u het gereedschap onderhonden door ons servicecentrum.

ALET OP: Het remsystem is geen verranging voor de beschemkap. Gebruik het gereedschap nooit zonder de beschemkap. Een onbeschermd snijgarnituur kan leiden tot ernstig persoonlijk letsel.

Elektronische functie

Constant-toerentalregeling

De toerentalregelfunctie zorgt voor een constant toerental ongeacht de belastingsomstandigheden.

Zachte-startfunctie

Maakt een zachte start möglichk door onderdukking van de aanloopschok.

MONTAGE

WAARSCHUWING: Controller altijd of het gereedschap is uitgeschakeld en de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrachten. Als het gereedschap Niet worden uitgeschakeld en de accu Niet uit het gereedschap worden verwijderd, kan dat na per ongeluk inschaken leiden tot ernstig persoonlijk letsel.
WAARSCHUWING: Start het gereedschap nooit voordat het op de juiste wijze is gemonteerd. Door het gereedschap in een gedeeltekig gemeenteerde toestand te latent werken, kan dat na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel.

De handgreep aanbrengen

Voor UR006G

1. Steek de schacht van de handgreep in het handvat. Lijn het schroefgat in het handvat uit met het gat in de schacht. Draai de schroef stevig vast.
   ▶ Fig.13: 1. Handvat 2. Schroef 3. Schacht
   KENNISGEVING: Let op de richting van het handvat. Het schroefgat zal nicht uitgelijnd zijn als het handvat Niet in de juiste richting worden aangebracht.
2. Stel de positie van de handgreep af en draai de knop vast om de handgreep vast te zetten.
   Fig.14: 1. Knop

Voor UR007G

1. Bevestig de bovenste en onderste klemmen op de demper.
2. Plaats de handgreep op de bovenste klem en bevestig hem met behulp van de inbusbouten, zoals afgebeeld.
   ▶ Fig.15: 1. Inbusbout 2. Handgreep 3. Bovenste klem 4. Demper 5. Onderste klem

De beschemstang aanbrengen

Alleen voor modellen met een beugelhandgreep (afhankelijk van het land)

Als de beschemstang bij uw model werk geleverd, bevestigt u hem aan de handgreep met behulp van de schroef op de beschemstang.

Fig.16: 1. Beschermstang 2. Schroef

ALET OP: Nadat de beschemstang is aangebracht, mag u deze nicht verwijderen. De beschemstang werkkt als veiligheidsmaatregel om te voorkomen dat u per ongeluk het metalen snijblad aanraakt.

Opbergen van de inbussleutel

ALET OP: Denk eraan dat u de inbussleutel nicht in de gereedschapskop LAST. DIT kan letsel en/of schade aan het gereedschap verooorzaken.

Wanner de inbussleutel nicht worden gebruikt, bergt u

hem op zoals afgebeeld zodat u hem nicht verliest.

UR006G

Fig.17: 1. Inbussleutel

UR007G

Fig.18: 1. Inbussleutel

Correcte combinatie van snijgarnituur en beschermkap

ALET OP: Gebruik.altijd de correcte combinatie van snijgarnituur en beschemkap. Een verkeerde combinatie biedt möglichk geen beschemming gegen het snijgarnituur, rondvliegend afval en stenen. Het kan tevens de balans van het gereedschap beinvloeden en leiden tot letsel.

Snijgarnituur Beschernkap
Metalen snijblad (2-tands, 3-tands en 4-tands snijbladen)
Nylondraad-snijkop
Kunststof snijblad
Beitelsnijblad

De beschemkap aanbrengen

WAARSCHUWING: Gebruik het gereedschap nooit zonder beschemkap of met een verkeerd aangebrachte beschemkap. Als u zich hier nicht aan houdt, kan ernstig persoonlijk letsel wordenveroorzaakt.

OPMERKING: Het type beschemkap dat als standardtoebehoren is bijgeleverd,verschilt afhankelijk van het land.

Voor metalen snijblad

Bevestig de beschermkap aan de klem met behulp van bouten.

Fig.19: 1. Klem 2. Beschermkap

Voor nylondraad-snijkop/kunststof snijblad

ALET OP: Wees voorzichtig uzelf Niet te verwonden aan het snijgarnituur wonneer u de nylon-draad afsnijdt.

Bevestig de beschemkap aan de klem met behulp van bouten. Bevestig daarna het verlengstuk van de beschemkap. Steek het verlengstuk van de beschemkap op de beschemkap en klik daarna de clips erop. Verzeker uervaan dat de uitsteeksels op het verlengstuk van de beschemkap in de uitsparingen van de beschemkap vallen.

Fig.20: 1. Beschermkap 2. Clip 3. Verlengstuk van

de beschemkap 4. Mesje 5. Uitsparing

1. Uitsteeksel

Om het verlengstuk van de beschemkap van de beschemkap af te halen, maakt u de clips los door de inbussleutel erin te steken, zoals aangegeven in de afbeelding.

Fig.21: 1. Inbussleutel 2. Clip

Voor beitelsnijblad

Alleen voor UR006G

Optioneel accessoire

KENNISGEVING: Wanner u de beschemkap aanbrengt, moet u de klem en bouteu gebruiken die bij de beschemkap werden geleverd.

KENNISGEVING: Draai bij het bevestigen van de beschermkap de twee bouten gelijkmatig vast. Wij adviseren u de twee bouten tijdelijk vast te draaien en daarna elke bout beurtelings Meerdere keren vaster te draaien.

Bevestig de beschermkap aan de klem met behulp van bouten.

OPMERKING: Als een andere beschemkap dan deze beschemkap aan het gereedschap is bevestigd, verwijdert u deze eerst.

Het snijgarnituur aanbrengen

ALETOP: Gebruik aktijd de bijgeleverde sleutels bij het verwijderen of aanbrengen van het snijgarnituur.

ALET OP: Vergeet nicht de inbussleutel die in de gereedschapskop is gestoken te verwijderen nadat het snijgarnituur is aangebracht.

OPMERKING: Het type snijgarnitu(u)r(en) dat als standard toebehoren is bijgeleverd, verschilt afhankelijk van het land. Het snijgarnituur worden in sommige landen Niet bijgeleverd.

OPMERKING: Draai het gereedschap ondersteboven zDat u het snijgarnituur gemakkelijk kutvangen.

Metalen snijblad

ALET OP: Bij het hanteren van het metalen snijblad draagt u alkijd handschoenen enplaatst u de schede om het snijblad.
ALETOP: Het metalen snijblad moet goed geslepen zich en vrij় van barsten of breuken.

Als het metalen snijbladijdens gebruik een steen raakt, stopt u onmiddelijk het gereedschap en controleert u het metalen snijblad.

ALET OP: Gebruik.altijd het metalen snijblad

met de diameter aangegeven in het hoofdstuk

1. Plaats de schede over het metalen snijblad.

2-tands snijblad

Fig.23

3-tands snijblad

Fig.24

4-tands snijblad

Fig.25

1. Steek de inbussleutel in de opening van het tandwielhuis om de as te vergrendelen. Draai de as totdat de inbussleutel er helemaal in kan worden gestoken.

Fig.26: 1. Moer 2. Beker 3. Klemring 4. Metalen

snijblad 5. As 6. Ontvangerring

1. Inbussleutel

2. Plaats het metalen snijblad op de ontvangerring zodat de pijlen op het metalen snijblad en de beschemkap indezelfderichtingwijzen.

Fig.27: 1. Pijl
4. Plaats de klemring en beker op het metalen snijblad en draai daarna de moer stevig vast met behulp van de pijpsleutel.
Fig.28: 1. Pijpsleutel 2. Inbussleutel 3. Losdraaien
4. Aanhalen

OPMERKING:Aanhaalkoppel:20-30N·m

1. Verwijder de inbussleutel uithet tandwiehluis.

Om het metalen snijblad te verwijderen, volgt u de procedures voor het aanbrengen in omgekeerde volgorde.

Beitelsenijblad

Alleen voor UR006G

Optioneel accessoire

1. Steek de inbussleutel in de opening van het tandwielhuis om de as te vergrendelen. Draai de as totdat de inbussleutel er helemaal in kan worden gestoken.
   Fig.29: 1. Moer 2. Beker 3. Klemring 4. Metalen
   snijblad 5. As 6. Ontvangerring
2. Inbussleutel
3. Plaats het metalen snijblad op de ontvangerring zodat de pijlen op het metalen snijblad en de beschemkap indezelfderichtingwijzen.
   Fig.30:1.Pijl
4. Plaats de klemring en beker op het metalen snijblad en draai daarna de moer stevig vast met behulp van de pijpsleutel.

Fig.31: 1. Pijpsleutel 2. Inbussleutel 3. Losdraaien 4.Aanhalen

OPMERKING:Aanhaalkoppel:20-30 N·m

1. Verwijder de inbussleuteluit het tandwielhuis.

KENNISGEVING: Na het aanbrengen van het metalen snijblad, verzekert u zich ervan dat de opening tussen het metalen snijblad en de beschemkap op deplaats aangegeven in de afbeelding binnen het bereik van 2,0 tot 3,0 mm ligt. Als de opening niet binnen het bereik van 2,0 tot 3,0 mm ligt, brengt u de beschemkap opnieuw zodanig aan dat de opening wel binnen het bereik van 2,0 tot 3,0 mm ligt.

Fig.32: 1. 2,0 - 3,0 mm 2. Beschermkap 3. Metalen snijblad

Om het metalen snijblad te verwijderen, volgt u de procedures voor het aanbrengen in omgekeerde volgorde.

Nylondraad-snijkop

KENNISGEVING: Gebruik algijd een originele nylordraad-snijkop van Makita.

Fig.33: 1. Nylondraad-snijkop 2. As 3. Inbussleutel 4. Losdraaien 5. Aanhalen

1. Steek de inbussleutel in de opening van het tandwielhuis om de as te vergrendelen. Draai de as totdat de inbussleutel er helemaal in kan worden gestoken.
2. Plaats de nylondraad-snijkop op de as en draai hem met de hand stevig vast.
3. Verwijder de inbussleutel uit het tandwielhuis. Om de nylordraad-snijkop te verwijderen, volgt u de procedures voor het aanbrengen in omgekeerde volgorde.

Kunststof snijblad

KENNISGEVING: Gebruik alkijd een origineel kunststof snijblad van Makita.

▶ Fig.34: 1. Kunststof snijblad 2. As 3. Inbussleutel 4. Losdraaien 5. Aanhalen

1. Steek de inbussleutel in de opening van het tandwielhuis om de as te vergrendelen. Draai de as totdat de inbussleutel er helemaal in kan worden gestoken.
2. Plaats het kunststof snijblad op de as en draai hem met de hand stevig vast.
3. Verwijder de inbussleutel uit het tandwielhuis. Om het kunststof snijblad te verwijdersen, volgt u de procedures voor het aanbrengen in omgekeerde volgorde.

BEDIENING

Het schouderdraagstel bevestigen

WAARSCHUWING: Let er goed op dat u te allen tijde de controle over het gereedschap behoudt. Zorg ervoor dat het gereedschap zich nicht in uwrichting of in de richting van iemand die in de buurt staat beweegt. Als u de contrôle over het gereedschap verliest, kan dat leiden tot ernstig letsel van de gebruiker en omstanders.

ALET OP: Gebruik alkijd het schouderdraagstel bevestigd aan het gereedschap. Stel voor gebruik het schouderdraagstel af op de lichaamsgrootte van de gebruiker om vermoeidheid te voorkomen.
ALET OP: Verzeker u er voor gebruik van dat het schouderdraagstel goed is bevestigd aan het bevestigingsoog van het gereedschap.
ALETOP: Wanner u het gereedschap gebruikt in combinatie met de ruggedragen voeding, zoals de draagbare voedingseenheid, mag u het schouderdraagstel dat in de doos van het gereedschap zit Niet gebruiken, maar gebruikt u inplaats waarvan de draagriem die worden aanbevolen door Makita.

Als u het schouderdraagstel dat in de doos van het gereedschap zit omdoet en tegelijkertijd het schouderdraagstel van de ruggedragen voeding draagt, is het moeilijk om het gereedschap of de ruggedragen voeding in een nooodgeval af te doen, waardoor een ongeval of letsel kan ontstaan. Voor de aanbevlen draagriem neemt u contact op met een erkend Makita-servicecentrum.

Voor UR006G

1. Trek het schouderdraagstel aan en maak de gesp vast.
   Fig.35
2. Maak de haak van het schouderdraagstel vast aan het bevestigingsoog van het gereedschap.
   Fig.36: 1. Haak 2. Bevestigingsoog
3. Stel het schouderdraagstel af op een comfortabele werkhouding.
   Fig.37

Het schouderdraagstel is voorzien van een snelontgren-delingsmethode. Knijp eenvoudigweg de zijkant van de gesp in terwijl u het gereedschap vasthoudt om het gereedschap los te makeen van het schouderdraagstel.

Fig.38: 1. Gesp

Voor UR007G

1. Maak de haak van het schouderdraagstel vast aan de ring en het bevestigingsoog van het gereedschap.
   Fig.39: 1. Ring 2. Haak 3. Bevestigingsoog

2. Plaats het schouderdraagstel over uw linkerschouder. Stel het schouderdraagstel af op een comfortabile werkholding.
   Fig.40

Het schouderdraagstel is voorzien van een

snelontgrendelingsmethode. Knijp eenvoudigweg de zijkant van de gesp in werwijl u het gereedschap vasthoudt om het gereedschap los te makev an het schouderdraagstel.

De positie van het bevestigingsoog afstellen

Alleen voor UR006G

Voor comfortabeler werkken met het gereedschap,(Intu de positie van het bevestigingsoog veranderen.

1. Draai de inbusbout van het bevestigingsoog los en schuif het bevestigingsoog maar een positie waar u comfortabel kurz werken.

Fig.42: 1. Bevestigingsoog 2. Inbusbout

1. Stel de positie van het bevestigingsoog af zoals aangegeven in de afbeeling en draai daarna de inbusbout vast.

Fig.43

1 De	positie van het bevestigingsoog boven de grond
2 De	positie van het snijgarnituur boven de grond
3 De	horizontalä afstand+tussen het bevestigingsoog en het onbeschemde deel van het snijgarnituur

Correct hanteren van het gereedschap

WAARSCHUWING: Houd het gereedschap algtd gegen uw rechtzerzij. Een correcteplaatsing van het gereedschap geeft een maximale controle over het gereedschap en verkleint de kans op ernstig persoonlijk letselveroorzaakt door terugslag.
WAARSCHUWING: Let er goed op dat u te allen tijde de controle over het gereedschap behoudt. Zorg ervoor dat het gereedschap zich Niet in uwrichting of in de richting van iemand die in de buurt staat beweegt. Als u de controle over het gereedschap verliest, kan dat leiden tot ernstig letsel van de gebruiker en omstanders.
WAARSCHUWING: Om een onceval te voorkomen, bewaart u een afstand van 15 meter tussen gebruikers wanneer twee ofeer gebruikers in hetzelfde gebied aan het werk+zijn. Zorg bovendien voor een persoon die de afstand tussen de gebruikers in de gaten houdt. Als iemand of een dier binnen het werkgebied komt, stopt u onmiddelijk met het gebruik.

ALET OP: Als tijdens gebruik het snijgarnituur per ongeluk een steen of hard voorwerp raakt, moet het gereedschap worden gestopt en op beschadigingen worden gecontroleerd. Als het snijgarnituur beschadigd is, moet deze onmiddelijk worden verrangen. Het gebruik van een beschadigd snijgarnituur kan leiden tot ernstig persoonlijk letsel.
ALETOP: Verwijder de schede vanaf het meta- len snijblad wonneer u gras gaat maaien.

2-tands/3-tands/4-tands snijbladen, nylordraad-snijkop en kunststof snijblad

Een correcte plaatsing en hantering geeft een maximale contrôle en verkleint de kans op letsel veroorzaakt door terugslag.

UR006G

Fig.44

UR007G

Fig.45

Bij gebruik van de nylordraad-snijkop (type met stoot-aanvoermechanisme)
De nylondraad-snijkop is een dubbele-draad-kop voor de graskantmaaier uitgerust met een stoot-aanvoermechanisme.
Om de nylondraad aan te voeren, tikt u met de snijkop op de grond terwijl.Deze draait.
Fig.46: 1. Meest effectieve maiaigebied

KENNISGEVING: Het stoot-aanvoermechanisme za nicht goed werken wanner de nylon-draad-snijkop Niet draait.

OPMERKING: Als de nylordraad Niet wordt aan-gevoerd wonneer de snijkop gegen de grond worden gestoten, volgt u de procedures in de tekst onder het kopje Onderhoud om de nylordraad opnieuw op te wikkelen of te verrangen.

Beitelsenijblad

Alleen voor UR006G

Optioneel accessoire

ALETOP:Snoei nooit boompjes met een diameter vaneer dan 50~mm

Het beitelsnijblad is handig voor het snoeien van struiken en boompjes. Om terugslag te voorkomen,plaatst u.altijd het beitelsnijbladsegment tussen 8 en 11 uur gegen het boompje.

Fig.47: 1. Snijbladsegment tussen 8 en 11研究成果

Om het boompje gemakkelijker te konnen Snoeien, steunt u de beschermkap af gegen de boomstam.

Fig.48

ONDERHOUD

WAARSCHUWING: Zorg er alkijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd, voordat u een inspectie of onderhoud aan het gereedschap uitvoert. Als het gereedschap Niet worden uitgeschakeld en de accu Niet uit het gereedschap worden verwijderd, kan dat na per ongeluk inschakenen leiden tot ernstig persoonlijk letsel.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kunnen verkleuring, verrormingen en barsten wordenveroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstellen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-verbangingsonderdelen.

Het gereedschap reinigen

Reinig het gereedschap door stof, vuil of maaisel eraf te vegen met een droge doek of een doek die in zeepwater is gedompeld en uitgewrongen. Om oververhitting van het gereedschap te voorkomen, zorgt u ervoor dat het gemaaide gras of vuil dat aan het rooster van het gereedschap kleeft worden verwijderd.

De nylondraad verrangen

WAARSCHUWING: Gebruik uitsluitend nylordraad met de diameter die wordt aangegeven in deze gebruiksaanwijzing. Gebruik nooit een zwaardere draad, metaaldraad, touw of iets dergelijks. Als u dit Niet doet, kan dat schade aan het gereedschap veroorzaken en leiden tot ernstig persoonlijk letsel.
WAARSCHUWING: Verwijder.altijd de nylon-draad-snijkop vanaf het gereedschap wanner u de nylondraad verrangt.
WAARSCHUWING: Controller of het deksel van de nylondraad-snijkop goed op de behuizing is bevestigd, zoals beschreiben in deze gebruiks-aanwijzing. Als u het deksel Niet stevig bevestigt, kan de nylondraad-snijkop uit elkaar vliegen en ernstig persoonlijk letsel veroorzaken.

Vervang de nylondraad wonneer deze Niet meer worden aangevoerd. De verwangingsmethode voor de nylondraad verschilt afhankelijk van het type nylondraad-snijkop.

95-M10L

Fig.49
96-M10L
Fig.50
98-M10L
Fig.51

Het kunststof snijblad verrangen

Vervang het kunststof snijblad als het is versleten of afgebrozen.
Fig.52

Lijn bij het aanbrengen van het kunststof snijblad, de pijl op het snijbladuit met die op de beschemkap.

Fig.53: 1. Pijl op de beschemkap 2. Pijl op het snijblad

PROBLEMEN OPLOSSEN

Alvorens u verzoekt om reparatie, kurz u zich als volgt het probleem opsporen en oplossen. Als u met een probleem kampt dat in deze handleiding Niet worden beschreiben, probeer dan nicht het gereedschap te demonteren. Laat reparations over aan een ergend Makita-servicecentrum,uitsluitend met gebruik van originele Makita-verbangingsonderdelen.

Probleemomschrijving Waarschijnlijke oorzaak (storing) Oplossing
Motor loopt nicht. De accu is nicht aangerebracht. Breng de accu aan.
		Laad de accu op. Als het opladen geen effect heeft, verzangt u de accu.
		De aandrijving werkdt nicht goed. Vraag uwplaatselijke, erkende servicecentrum het gereedschap te repareren.
Probleemomschrijving Waarschijnlijk	ke oorzaak (storing) Oplossing
De motor stopt na kort te—hebben gedraaïd.	De accu is bijna leeg. Laad de accu op.	Als het opladen geen effect—heft, verwangt u de accu.
	Oververhitting. Stop het gebruik van het	gereedschap enaar het afkoelen.
Het gereedschap bereikt zich minimumtoerental.	De accu is Niet juist aangebracht. Breng	de accu aan zoals beschreiben in deze gebruiksaanwijzing.
	Het accuvermogen neemt af. Laad de accu	cu op. Als het opladen geen effect—heft, verwangt u de accu.
	De aandrijving werkdt Niet goed. Vraag uw	plaatselijke, erkende servicecentrum het gereedschap te repareren.
Het snijgarnituur draait zich:stop het gereedschap onmiddelijk!	Een vreemd voorwerp, zoals een tak, zit vastgeklemd:tussen de beschem-kap en het snijgarnituur.	Verwijder het vreemd voorwerp.
	Het snijgarnituur zit los. Zet het snijgarnituur stevig vast.
	De aandrijving werkdt Niet goed. Vraag uw	plaatselijke, erkende servicecentrum het gereedschap te repareren.
Abnormale trillingen:stop het gereedschap onmiddelijk!	Kapot, verbogen of versleten snijgarnituur	Vervang het snijgarnituur.
	Het snijgarnituur zit los. Zet het snijgarnituur stevig vast.
	De aandrijving werkdt Niet goed. Vraag uw	plaatselijke, erkende servicecentrum het gereedschap te repareren.
Het snijgarnituur en de motor:kunnen zich stoppen:verwijder de accu onmiddelijk!	Elektrische of elektronische storing. Verwijder de accu en vraag uwplaatselijk erkende servicecentrum het gereedschap te repareren.

WAARSCHUWING: Gebruik uitsluitend de aanbevolen accessoires of hulpstukken die worden aangegeven in deze gebruiksaanwijzing. Het gebruik van enig ander accessoire of hulpstuk kan leiden tot ernstig persoonlijk letsel.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van persoonlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatselijk Makita-servicecentrum.

Metalensnijblad
Nylondraad-snijkop
Nylondraad (snijdraad)
Kunststof snijblad
- Beschemkap
Originele Makita accu's en acculaders Alleen voor UR006G
- Beitelsnijblad

OPMERKING: Sommige items op de lijst+kennen bijinbegrepen in de doos van het gereedschap alsstandaard toebehoren. Deze kuren van land tot landverschillen.

ESPECIFICACIONES
