Studio 5 - Cheminée Klarstein - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheminée électrique
Marque	Klarstein
Modèle	Studio 5
Alimentation électrique	220-240 V ~ 50 Hz
Puissance de chauffage	1800 W
Contrôle	Panneau de commande et télécommande infrarouge
Modes de fonctionnement	Flamme seule, Chauffage haute puissance, Chauffage basse puissance
Plage de température	10 °C à 30 °C
Minuterie intégrée	Oui (0 à 9 heures)
Programmation hebdomadaire	Oui (jusqu'à 8 périodes de chauffage)
Détection de fenêtre ouverte	Oui
Verrouillage enfant	Oui (bouton OK maintenu 6 secondes)
Affichage	Température (Celsius/Fahrenheit)
Nettoyage	Chiffon doux et humide, ne pas utiliser de produits abrasifs
Sécurité	Distance minimale de 1 m des matériaux inflammables ; ne pas couvrir ; ne pas utiliser avec minuterie externe
Usage	Ne convient pas comme source principale de chauffage

FOIRE AUX QUESTIONS - Studio 5 Klarstein

Comment allumer l'effet de flammes sans chauffage ?

Appuyez sur le bouton marche/arrêt. L'effet de flammes s'allume. Si la température ambiante est inférieure à 10 °C, le chauffage démarre automatiquement. Pour éteindre le chauffage, réglez la température sur OFF.

Comment régler la température ?

Appuyez sur les touches (+) ou (-) pour afficher la température actuelle, puis utilisez ces touches pour régler la température souhaitée. Confirmez avec OK.

Comment utiliser la télécommande ?

Assurez-vous que l'interrupteur principal (A) en bas de l'appareil est sur ON. Les boutons de la télécommande ont les mêmes fonctions que ceux du panneau de commande.

Comment verrouiller les touches ?

Maintenez le bouton OK enfoncé pendant plus de 6 secondes pour verrouiller ou déverrouiller. L'écran affiche [LOC] clignotant pendant le verrouillage.

Comment programmer la minuterie hebdomadaire ?

Accédez au mode [ModE] via la touche Menu, sélectionnez [ProG] pour les programmes prédéfinis ou [MANU] pour un réglage manuel. Suivez les étapes pour définir les jours, heures et durée. Un maximum de 8 périodes de chauffage peut être programmé.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que la température réglée est supérieure à la température ambiante. Assurez-vous que le symbole de chauffage est affiché. Si la détection de fenêtre ouverte est activée, elle peut avoir coupé le chauffage temporairement.

Comment nettoyer l'appareil ?

Débranchez l'appareil et laissez-le refroidir complètement. Nettoyez l'extérieur avec un chiffon doux et humide. N'utilisez jamais de détergents agressifs ou de solvants. Nettoyez régulièrement les entrées et sorties d'air.

Quelles sont les précautions de sécurité importantes ?

Gardez une distance d'au moins 1 mètre des matériaux inflammables (meubles, rideaux). Ne couvrez jamais l'appareil. Ne l'utilisez pas avec une minuterie externe. Ne l'utilisez pas près d'une baignoire, douche ou piscine. Ne laissez jamais l'appareil sans surveillance.

Comment changer l'affichage de Celsius à Fahrenheit ?

Appuyez sur la touche Menu pendant 3 secondes, puis utilisez les touches (+) ou (-) pour basculer entre °C et °F.

Que faire si l'écran affiche [LOC] en permanence ?

Cela signifie que les touches sont verrouillées. Maintenez le bouton OK enfoncé pendant 6 secondes pour déverrouiller.

MODE D'EMPLOI Studio 5 Klarstein

Remarque: l'appareil ne convient pas en tant que source principale de chauffage.

Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Lizez attentivement les indications suivantes et suivez-les pour éviter d'eventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l' apparéil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit.

SOMMAIRE

Fiche de données produit 34

Consignes de sécurité 3.5

Télécommande et panneau de commande 36

Fonctions et réglages 38

Modes de fonctionnement 41

Programmation de la minuterie hebdomadaire 42

Nettoyage et entretien 45

Informations sur le recyclage 46

FICHE TECHNIQUE

Numero d'article 10031572, 10031573
Alimentation 220-240 V ~ 50 Hz
Puisance 1800 W

Importateur pour la Grande-Bretagne :

Référence du modele 10031572, 10031573
Donnée Symbole Valeur Unité	Donnée Unité
Puisance thermique Uniquement pour les radiateurs électriques à accumulation : type de contrôle de l'apport de chaleur
Puisance thermique nominale Pnom	1,8		kW Contrôle manuel de l'apport de chaleur avec un thermostat intégré			n.c.
Puisance thermique minimale (valeur indicative)	Pmin	0	kW Contrôle manuel de l'apport de chaleur avec retard de la température ambiente et/ou extérieure			n.c.
Puisance thermique continue maximale	Pmax,c	1,8	kW Régulation électronique de l'apport de chaleur avec retard de la température ambiente et/ou extérieure			n.c.
Consommation d'énergie auxiliaire					Dissipation thermique avec assistance par ventilateur	n.c.
À puissance calorifique nominale (moteur ventilateur)	el_max	n.c. kW			Type de puissance calorifique / régulation de la température ambiente
À puissance thermique minimale (moteur ventilateur)	el_min	n.c. kW	Puisance calorifique à une vitesse, pas de contrôle de la température ambiente			non
En veille el	SB	n.c. W	Deux vitesses ou plus régibles manuellement, pas de contrôle de la température ambiente			non
					Contrôle de la température ambiente par thermostat mécanique	non
					Contrôle électronique de la température ambiente	non
					Contrôle électronique de la température ambiente et réglage de l'heure de la journée	non
					Contrôle électronique de la température ambiente et réglage des jours de la semaine	oui
					Autres options de réglage
					Régulation de la température ambiente avec détéction de présence	non
					Régulation de la température ambiente avec détéction de fenêtre ouverte	oui
					Avec option télécommande	non
					Avec contrôle adaptatif du démarriage du chiffage	non
					Avec limite de durée de fonctionnement	non
					Avec capteur à boule noire	non
Coordonnées de contact	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

CONSIGNES DE SECURITE

• Avant utilisation, vérifi ez la tension sur l'étiquette de l'appareil et connectez l'appareil uniquement à des prises qui correspondent à sa tension.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par un spécialiste qualifié.
• Ne placez pas la cheminée directement sous la prise.
• Gardez une distance d'un mètre avec des matériaux infl ammables tels que des meubles, des rideaux ou similaires.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Ne laissiez jamais l'appareil sans surveillance lorsqu'il est branché sur la prise murale.
• Utilisez l'appareil hors de portée des enfants. Les enfants ne sont autorisés à utiliser l'appareil que sous surveillance.
• L'appareil n'est pas destiné à un usage commercial, mais uniquement à un usage domestique et à des environnementés similaires.
• N'utilisez pas l'appareil en cas de dysfonctionnement endommagement de chaque façon que ce soit.
• Les réparations ne peuvent être effectues que par des spécialistes qualifiés.
• Les réparations effectues de manière incorrecte ou de manière indépendante représentent un risque de blessure.
• Ne faites pas passer le cable secteur sous une moquette ou un tapis.
  Assurez-vous que le cordon d'alimentation ne passse pas sur des bords tranchants ou des surfaces chaudes.
• Ne couvre pas la cheminée pour éviter la surchauffe.
• N'utilisez pas l'appareil avec une minuterie externe, une prise télécommandée ou tout autre dispositif permettant d'allumer et d'eteindre automatiquement la cheminée.
• Ne plongez pas non plus l'appareil dans l'eau ou dans d'autres liquides.
• N'utilise pas l'apparéil à proximé d'une baignoire, d'une douche ou d'une piscine.
  N'utilisiez pas l'appareil à l'extérieur.
• N'utilisez pas l'appareil avec les mains mouillées.
• N'utilisez pas l'appareil sur ou à proximé de surfaces chaudes.
• N'utilisez pas l'appareil si le cable est endommagé.
• Avant le nettoyage, débranchez la fi che de la prise et laissez l'appareil refroidir complètement.
• N'utilise pas de produits abrasifs pour le nettoyage.
• N'utilise que des accessoires expressement approuvés par le fabricant.
• Les enfants et personnes souffrant de handicapaps mentalaux, sensoriels et physiques ne peuvent utiliser l'appareil que s'ils ont ete parfaitement familiarisés avec les fonctions et les precautions de sécurité par une personne et s'ils comprend les risques associés.
  Veillez a ce que les enfants ne jouent pas avec l'appareil.

ATTENTION

Risque de brûlure! Certaines parties de l'appareil peuvent être très chaudes. Faites attention à ne pas vous brûler vous-même ni vos enfants.

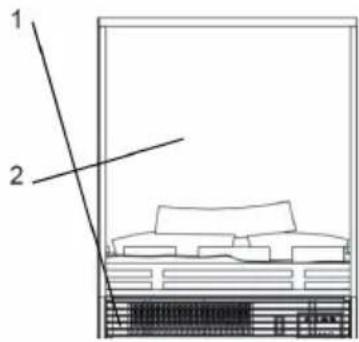

TELECOMMANDE ET PANNEAU DE COMMANDE

1 grille
2 bottier
3 télécommande

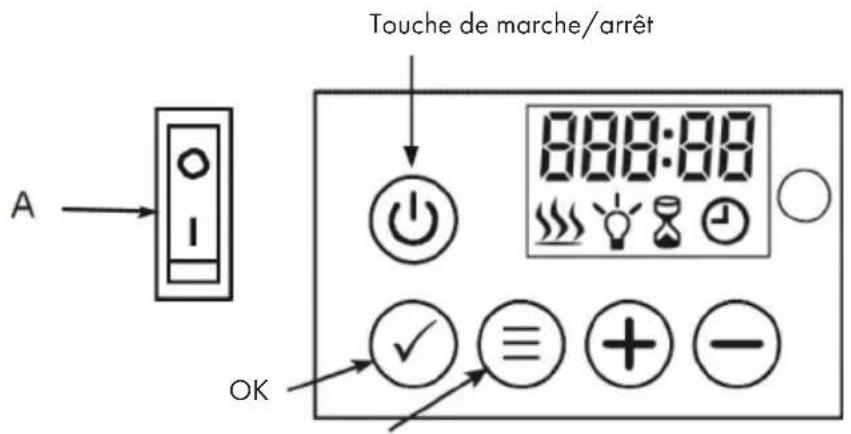

4 panneau de commande

Menu

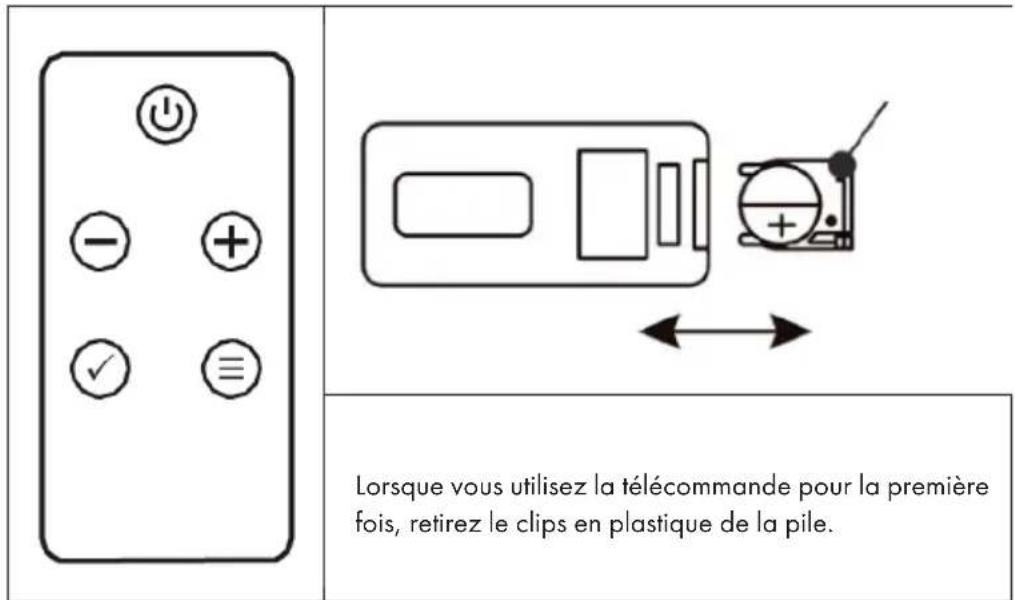

Télécommande

Conseil: cetchauffage estfourni avec une telecommande.Afin de faire fonctionner l'appareilgracea la telecommande,l'interrupteur principal (A)doit etre sur la position ON.Tous les boutons de la telecommande ont les memes fonctions que les boutons du panneau de commande.

Interrupteur principal (A)

Ouvrez le boitant au bas de l'appareil et poussez le bouton A vers le bas sur la position ON.

Touchede marche/arrêt

Appuyez sur le bouton marche/arrêt pour lancer l'effet de flames. L'affichage suivant apparait à l'écran :

• Le symbole de chauffage s'affiche et l'appareil commence àchauffer si la température ambiente est inférieure au réglage par défaut (10 °C). Si la température est supérieure à 10 °C, le symbole n'apparait pas et l'appareil nechauffe pas.
• Le symbole de l'horloge clignote pour indiquer qu'une minuterie n'a pas encore eté régée. Pour régler la minuterie, suivez les étapes décrites au chapitre " Modes de fonctionnement" sous " Mode minuterie".

Lorsque l'appareil est mis en marche, deux bips courts retentissent, le son augmente, et lorsqu'il est eteint, trois bips retentissent, dont le son diminue. Lorsqu'il est allumé, le niveau de chauffage, la température prerégée et le symbole de l'horloge s'affichent. L'affichage disparait après 60 secondes, sauf si vous appuyez sur une touche. Appuyez sur n'importe qu'elle touche pour revenir à l'affichage.

Verrouillage des boutons

Appuyez sur le bouton OK pendant plus de 6 secondes pour verrouiller ou déverrouiller les boutons. Dans que les boutons sont verrouillées, [LOC] clignote pendant 6 secondes à l'écran, puis disparait. Appuyez sur n'importequelle touche et [LOC] clignote à nouveau. Maintenez le bouton OK pendant de 6 secondes pour déverrouiller les touches.

Remarque: le bouton marche/arrêt n'est jamais verrouillé.

Mise en marche et arrêt du chauffage/démarrage rapide

H 10 SSS

Appuyez sur le bouton (+) ou (-) pour lancer directement le réglage de la chaleur (meme si un programme hebdomadaire est défini). • Appuyez sur le bouton (+) ou (-) pour afficher la température actuelle à l'écran. • Appuyez sur (+) ou (-) pour régler la température souhaitée. Appuyez sur OK pour confirmer le réglage. Si la température réglée est supérieure à la température ambiente détectée par l'appareil, le chiffage est allumé. Le chiffage ne démarre pas si la température réglée est inférieure à la température ambiente.

Remarque: la température peut être ajustée de 10 30^ . Sélectionnez OFF pour éteindre le chauffage.

Réglage de la puissance de chauffe élevée

H S	Appuyez sur la touche de menu du panneau de commande, l'écran affiche H et le symbole clignotant du chauffage.
H 10 S	Appuyez sur la touche OK pour régler la température souhaitée. La température prééglée est de 10 °C (50 °F). L'affichage suivant apparait à l'écran :

Appuyez sur (+) ou (-) pour régler la température souhaïée. Si la température prérogèle est supérieure à la température ambiente détectée par l'appareil, lechauffage est allumé. Si la température régée est inférieure à la température ambiente, lechauffage ne démarre pas.

Réglage de la puissance de chauffe

L S S	Appuyez deux fois sur la touche de menu, l'écran affiche L et le symbole clignotant du chauffage.
L 10 S S	Appuyez sur la touche OK pour régler la température. La température pré réglée est de 10 °C (50 °F). L'affichage suivant apparait à l'écran :

Appuyez sur (+) ou (-) pour régler la température. Si la température pré régée est supérieure à la température ambiente détectée par l'appareil, le chauffage est allumé. Si la température régée est inférieure à la température ambiente, le chauffage ne démarre pas.

Basculez entre Fahrenheit et Celsius

L'affichage de la température par défaut est en Celsius. Appuyez sur la touche de menupendant

3 secondes, puis sur la touche (+) ou (-) pour changer l'affichage de la température de Celsius à Fahrenheit.

Réglage de la luminosité

Le réglage de la luminosite est utilisé pour selectionner la luminosite de la flamme souhaitee.

br	Appuyez plusieurs fois sur la touche de menu pour acceder au réglage de la luminosité. L'écran affiche [bri] et le symbole de l'ampoule clignotant.
5	Appuyez sur la touche OK pour commencer le réglage de la luminosité. Appuyez sur (+) ou (-) pour régler la luminosité souhaitée.

Réglage de la durée

Hour	Appuyez plusieurs fois sur la touche de menu pour acceder au réglage de la minuterie. L'écran affiche [Hour] et le symbole de la minuterie clignotant.
00:00	Appuyez sur la touche OK pour commencer le réglage de la luminosité. Appuyez sur (+) ou (-) pour régler la température souhaitée pour régler la durée de fonctionnement souhaitée entre 0 et 9 heures. L'écran affiche l'heure réglée.

MODES DE FONCTIONNEMENT

Selectionner le mode

Appuyez plusieurs fois sur la touche de menu pour acceder au réglage du mode. L'écran affiche [ModE]. Appuyez sur OK pour ouvrir le réglage du mode et utilisez la touche (+) ou (-) pour selectionner le mode souhaïte.

Mode fenetre ouverte

Appuyez plusieurs fois sur la touche de menu pour acceder au réglage du mode [ModE]. Appuyez sur OK pour ouvrir le réglage du mode et utilisez la touche (+) ou (-) pour selectionner le mode fenêtre ouverte. L'écran affiche [OPEN].

Appuyez sur OK pour confirmer et utiliser la touche (+) ou (-) pour sélectionner ON ou OFF:

Après avoir activé la détction de fenêtre ouverte, l'appareil coupe automatiquement lechauffage s'il détecte que la température de la pierce a baisse de plus de 4^ en 10 minutes. Lechauffage s'arrête 20 minutes.

Afin de relancer le chauffage, reglez la température souhaïée et appuyez sur la touche OK pour confirmer le réglage. Àpres avoir réinitialisé la température, la détéction de fenêtre ouverte est mise sur OFF.

Réglage du jour de la semaine et de l'heure actuels

7 INE ®	Appuyez plusieurs fois sur la touche de menu pour acceder au réglage du mode [ModE]. Appuyez sur OK pour ouvrir le réglage de la minuterie et utiliser la touche (+) ou (-) pour Sélectionner le mode de minuterie. L'écran affiche [TIME].
d 1 ®	Appuyez sur OK pour ouvrir le réglage de la minuterie et utiliser la touche (+) ou (-) pour Sélectionner le jour souhaïté pour lequel vous souhaïtez régler la minuterie. J1 = lundi, J2 = mardi, J3 = mercredi, J4 =jeudi, J5 = vendredi, J6 = samedi, J7 = dimanche.
10.00 ®	Appuyez sur OK et utiliser la touche (+) ou (-) pour régler l'heure.
10.30 ®	Appuyez sur OK et utiliser la touche (+) ou (-) pour régler les minutes. Puis appuyez de nouveau sur OK pour enregistrer le réglage.

Remarque : vous pouvez quitter le réglage de la miniterie à tout moment en appuyant sur la touche de menu. En cas de coupure de courant, le symbole de la miniterie (horloge) clignote en permanence, indiquant qu'aucune miniterie n'a été réglée. Dans ce cas, vous devez programmer une nouvelle fois la miniterie.

PROGRAMMATION DE LA MINUTERIE HEBDOMADAIRE

Remarque: avant de pouvoir programmermer la minuterie hebdomadaire, vous devez d'abord régler le jour de la semaine et l'heure actuels (voir Réglage du jour de la semaine et de l'heure actuels).

Programmes prédéfinis

P1 (Programme 1)

L'appareil chauffe du lundi au vendredi à partir de 05h15 pendant 4 heures à puissance élevé.

P2 (Programme 2)

L'appareil chauffe du samedi au dimanche à partir de 06h20 pendant 4 heures à puissance réduite.

P3 (Programme 3)

L'appareil chauffe du lundi au vendredi à partir de 17h45 pendant 4 heures à puissance élevée.

P4 (Programme 4)

L'appareil chauffe du samedi au dimanche à partir de 16h30 pendant 4 heures à puissance réduite.

Sélectionner un programme prédéfini

Appuyez plusieurs fois sur la touche de menu pour acceder au réglage du mode [ModE]. Appuyez sur OK pour ouvrir le réglage du mode et utiliser la touche (+) ou (-) pour selectionner le mode de programme. L'écran affiche [ProG].

Appuyez sur OK pour confirmer et utilisez la touche (+) ou (-) pour selectionner ON ou OFF. Appuyez une nouvelle fois sur OK pour confirmer. Vous pouvez quitter le réglage de la minuterie à tout moment en appuyant sur MENU.

Réglage manuel de la minuterie hebdomàtaire

Appuyez plusieurs fois sur la touche de menu pour acceder au réglage du mode [ModE]. Appuyez sur OK pour ouvrir le réglage du mode et utilisez la touche (+) ou (-) pour selectionner le mode manuel. L'écran affiche [MANU]. Appuyez sur OK pour confirmer.

• Appuyez sur [+] ou [-] . pour sélectionner le premier jour à programmer. Appuyez sur OK pour confirmer.
• Appuyez sur [+] ou [-] . pour sélectionner le dernier jour à programmer. Appuyez sur OK pour confirmer.

Exemple de minuterie hebdomàtaire régée manuellement

Remarque: plusieurs périodes de chauffage programmes peuvent etre utilisées pour une journee. Une période de chauffage programmee peut également etre utilisée pour plusieurs jours.

d.l.d7 #	Dans l'exemple de gauche, le lundi (j1) est le premier jour de programmation et le dimanche (j7) le dernier jour de programmation.
H L S	Appuyez sur la touche (+) ou (-) pour sélectionner le niveau de chauffage: H = puissance élevé, L = puissance réduite. Appuyez sur OK pour confirmer la sélection.
H 10 S	Appuyez sur (+) ou (-) pour régler la température souhaiée. Appuyez sur OK pour confirmer la sélection.
10.00 #	Appuyez sur la touche (+) ou (-) pour sélectionner l'heure à laquelle vous souhaitez que lechauffage se mette en marche. Appuyez sur OK pour confirmer la sélection.
10:30 #	Appuyez sur la touche (+) ou (-) pour sélectionner les minutes auxquelles vous souhaitez que lechauffage se mette en marche. Chaque pression sur la touche augmente l'indication des minutes de 5 minutes. Appuyez sur OK pour confirmer la sélection.
0:30 #	Appuyez sur le bouton (+) ou (-) pour régler la durée de fonctionnement du chauffage. Chaque pression sur la touche augmente l'indication de 30 minutes. Appuyez sur OK pour confirmer la sélection.
CON	Maintenant, le réglage de la première période de chauffage du programme est terminée. [CON] (confirmé) apparait à l'écran.
	Remarque: le programme ne peut pas se poursuivre le jour suivant. La durée maximale ne doit donc pas dépasser minuit. En d'autres termes, si l'heure de début est 20h30 et que la durée prévue est de 4 heures, le programme se termine au bout de 3h30, car après il est minimum.
	Pour définit une deuxième période de chauffage, appuyez sur OK. Lorsque vous avez régle la deuxième période de chauffage, appuyez une nouvelle fois sur OK et l'écran revient à la sélection du jour pour la deuxième période de chauffage.
FINSH	Pour terminer le réglage, appuyez sur la touche (+) ou (-) jusqu'à ce que [FINSH] apparaisse à l'écran. Appuyez ensuite sur OK pour terminer la programmation.

Remarque: vous doivent appuyer sur la touche OK pour enregistrer les paramètres définis. Un maximum de 8 périodes de chauffage peut être programmé pour un programme.

Après la fin du réglage manuel de la minuterie hebdomadaire, le programme sélectionné écrase les valeurs prédéfinies par défaut.

NETTOYAGE ET ENTRETIEN

Remarque: débranchez l'appareil lors du nettoyage ou l'entretien.

• N'utilisez jamais de détergents agressifs, d'agents chimiques ou de solvants car ils endommageraient les pieces en plastique.#
• Laissez l'appareil refroidir complètement avant de le nettoyer.
• Pour éviter tout risque d'incendie ou d'électrocution, ne laissez pas d'eau penétrent dans l'appareil.
• Nettoyez la face extérieure de l'appareil en frottant avec un chiffon doux et humide, avec ou sans détergent.
• Nettoyez régulierement les entrées et sorties d'air.

INFORMATIONS SUR LE RECYCLAGE

Si l'élimination des apparèils électriques etlectroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être mis au rebut avec les ordures menagères. Vous devez l'acheminer vers un point de collecte pour le recyclage des dispositifs électriques et électroniques. En respectant des règes de recyclage, vous protégEZ l'environnement et la santé de vossemblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, contactez votre autorité locale ou votre service d'élimination des déchets menagers.

Ce produit contient des batteries. S'il existe une réglementation légale pour l'élimination des batteries dans votre pays, ne les jetez pas avec les ordures menagères Renseignez-vous sur les réglementations locales concernant la mise au rebut des batteries. En respectant des règes de recyclage, vous protégEZ l'environnement et la santé de vossemblables des conséquences négatives.
