Studio 5 - Openhaard Klarstein - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische haard
Merk	Klarstein
Model	Studio 5
Voeding	220-240 V ~ 50 Hz
Verwarmingsvermogen	1800 W
Bediening	Bedieningspaneel en infrarood afstandsbediening
Bedrijfsmodi	Alleen vlammen, Hoog vermogen verwarming, Laag vermogen verwarming
Temperatuurbereik	10 °C tot 30 °C
Ingebouwde timer	Ja (0 tot 9 uur)
Wekelijkse programmering	Ja (tot 8 verwarmingsperioden)
Open raam detectie	Ja
Kinderbeveiliging	Ja (OK-knop 6 seconden ingedrukt houden)
Weergave	Temperatuur (Celsius/Fahrenheit)
Reiniging	Zachte, vochtige doek, geen schurende producten gebruiken
Veiligheid	Minimale afstand van 1 m tot brandbare materialen; niet afdekken; niet gebruiken met externe timer
Gebruik	Niet geschikt als primaire verwarmingsbron

Veelgestelde vragen - Studio 5 Klarstein

Hoe schakel ik het vlameffect in zonder verwarming?

Druk op de aan/uit-knop. Het vlameffect wordt ingeschakeld. Als de omgevingstemperatuur lager is dan 10 °C, start de verwarming automatisch. Om de verwarming uit te schakelen, stelt u de temperatuur in op OFF.

Hoe stel ik de temperatuur in?

Druk op de toetsen (+) of (-) om de huidige temperatuur weer te geven, gebruik deze toetsen vervolgens om de gewenste temperatuur in te stellen. Bevestig met OK.

Hoe gebruik ik de afstandsbediening?

Zorg ervoor dat de hoofdschakelaar (A) aan de onderkant van het apparaat op ON staat. De knoppen op de afstandsbediening hebben dezelfde functies als die op het bedieningspaneel.

Hoe vergrendel ik de toetsen?

Houd de OK-knop langer dan 6 seconden ingedrukt om te vergrendelen of ontgrendelen. Het scherm geeft knipperend [LOC] weer tijdens het vergrendelen.

Hoe programmeer ik de wekelijkse timer?

Ga naar de modus [ModE] via de Menutoets, selecteer [ProG] voor vooraf ingestelde programma's of [MANU] voor handmatige instelling. Volg de stappen om dagen, tijden en duur in te stellen. Er kunnen maximaal 8 verwarmingsperioden worden geprogrammeerd.

Wat te doen als het apparaat niet verwarmt?

Controleer of de ingestelde temperatuur hoger is dan de omgevingstemperatuur. Zorg ervoor dat het verwarmingssymbool wordt weergegeven. Als de open raam detectie is geactiveerd, kan deze de verwarming tijdelijk hebben uitgeschakeld.

Hoe reinig ik het apparaat?

Haal de stekker uit het stopcontact en laat het apparaat volledig afkoelen. Reinig de buitenkant met een zachte, vochtige doek. Gebruik nooit agressieve reinigingsmiddelen of oplosmiddelen. Reinig regelmatig de luchtinlaten en -uitlaten.

Wat zijn de belangrijke veiligheidsmaatregelen?

Houd een afstand van minimaal 1 meter tot brandbare materialen (meubels, gordijnen). Dek het apparaat nooit af. Gebruik het niet met een externe timer. Gebruik het niet in de buurt van een bad, douche of zwembad. Laat het apparaat nooit onbeheerd achter.

Hoe wijzig ik de weergave van Celsius naar Fahrenheit?

Druk 3 seconden op de Menutoets en gebruik vervolgens de toetsen (+) of (-) om te schakelen tussen °C en °F.

Wat te doen als het scherm permanent [LOC] weergeeft?

Dit betekent dat de toetsen zijn vergrendeld. Houd de OK-knop 6 seconden ingedrukt om te ontgrendelen.

GEBRUIKSAANWIJZING Studio 5 Klarstein

Opmerking: Het toestel is nicht geschikt voor gebruik als primair primaire verwarmingsbron.

gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade verooorzaakt door het Niet in achecht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuèle gebruikershandleiding en voor meer informatie rond het articlek.

INHOUDSOPGAVE

Productinformatieblad 76

Veiligheidsinstructies 77

Bedieningspaneel en afstandsbediening 78

Functies en instellingen 80

Bedrijfsmodi 83

Reiniging en onderhoud 87

Instrueties voor afvoer 88

TECHNISCHE GEGEVENS

Artikelnummer 10031572, 10031573
Stroomvoorziening 220-240 V ~ 50 Hz
Vermogen 1800 W

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland.

Importeur voor Groot-Brittanniè:

Identificatie model(Ien) 10031	572, 10031573
Specificatie Symbool Waarde	Eenheid Specatie Eenheid
Warmtevermogen Alleen voor individuèle elektrische accumulator				Ulatiekachels:regulering van de warmtetoevoer
Nominaal warmtevermogen P	nom	1,8	kW Hand	matige regeling van de warmtetoevoermet ingebouwde thermostat	k.A.
Minimaal warmtevermogen(richtwaarde)	Pmin	0	kW Hand	matige regeling van de warmtetoevoermet terugmeling van de kamer- en/ of externe temperatuur	k.A.
Maximaal continuewarmtevermogen	Pmax,c	1,8	kW Elektronische regeling van de warmtetoevoermet terugmeling van de kamer- en/ of externe temperatuur		k.A.
Hulpstroomverbruik				Warmteafgifting met ondersteuning van eenventilator	k.A.
Bij nominalwarmtevermogen(ventilatormotor)	elmax	k.A. kW		Soort warmte / Kamertemperatuurcontrolle
Bij minimaalwarmtevermogen(ventilatormotor)	elmin	k.A. kW	Enkele wamteststand, geenkamertemperatuurcontrolle		nee
In stand-by modus el	SB	k.A. W	Twee of meerhandmatig in te stellen standen,geen kamertemperatuurcontrolle		nee
				Controle kamertemperatuur met mechanischethermostat	nee
				Met elektronische kamertemperatuurcontrolle nee
				Met elektronische kamertemperatuurcontrolle entijdregulering	nee
				Met elektronische kamertemperatuurcontrolle enweekdagregulering	ja
				Overige regelopties
				Kamertemperatuurcontrolle metaanwezigheidsherkenning	nee
				Kamertemperatuurcontrolle met open raamdetectie	ja
				Met afstandsbediening optie	nee
				Met adaptieve regeling van het begin van deverwarming	nee
				Met bedrijbstijdbegrenzing	nee
				Met elektronische sensor	nee
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland

VEILIGHEIDSINSTRUCTIES

• Controller voor gebruik de spanning op het typeplaatje en sluit het apparaat alleen aan als deze overeenkomt met de spanning van het stopcontact.
• Wanner de stroomkabel of stekker beschadigd is LAST U DEZE vervangen door een gediplomeerde kracht.
• Plaats de haard Niet direct onder het stopcontact.
• Houdt een meter afstand tot brandbare materialen, zoals meubels, gordijnen, e.d.
• Laat het apparaat tijdens gebruik Niet zonder toezicht.
• Laat het apparaat Niet onbeheerd awhile wonneer het is aangesloten op het stopcontact.
• Gebruik het apparaat buiten bereik van kinderen. Kinderen mogen het apparaat alleen onder toezicht bedieren.
• Het apparaat is Niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.
• Gebruik het apparaat Niet wonneer het een foulmeling geeft of in welke vorm dan beschadigd is.
• Reparaties mogen alleen door gekwalifi ceerde krachten worden uitgevoerd.
• Verkeerde en eigenhandig uitgevoerde reparaties vormen een risico.
  Leg de stroomkabel nicht onder tapijten of loppers.
• Let erop dat de stroomkabel nicht langs scherpe hoeken of hete oppervaktes loopt.
  Bedek de haard Niet om oververhitting te voorkomen.
• Gebruik het apparaat Niet met een externe timer, een stopcontact met afstandsbediening of een ander apparaat dat de haard automatisch aanzet en uitschakelt.
  Dompel het apparaat Niet in water of andere vloeistoffen) onder.
• Gebruik het apparaat Niet nabij bad, douche of zwembad.
• Gebruik het apparaat niel buitenshuis.
• Gebruik het apparaat Niet met natte handen.
• Gebruik het apparaat Niet op of nabij hete oppervaktes.
• Gebruik het apparaat Niet wonneer de stekker of stroomkabel beschadigd is.
• Neem voor het reinigen de stekkeruit het stopcontact enaarat het apparaat, indien nodig, volledig afkoelen.
• Gebruik geen schuurmittel voor het schoonmaken.
• Gebruik alleen accessoires die nadrukkelijk door de fabrikant zich goedgekeurd.
• Kinderen, psychisch en fysiek beperkte mensen mogen het apparaat alleen gebruiken wanneer ze vooraf door een toezithoudend persoon uitgebrecht met de functies en veiligheidsinstrumentes van het apparaat vertrouwd zich gemaatkt.
• Let erop dat kinderen nicht met het apparaat spelen.

LET OPI!

Verbrandingsgevaar! Sommige onderdelen können heel heet worden. Let erop dat u, uw kinderen of uw huisdieren zich nicht verbranden.

BEDIENINGSPANEEL EN AFSTANDSBEDIENING

1 Rooster
2 Behuizing
3 Afstandsbediening
4 Controlepaneel

Menu

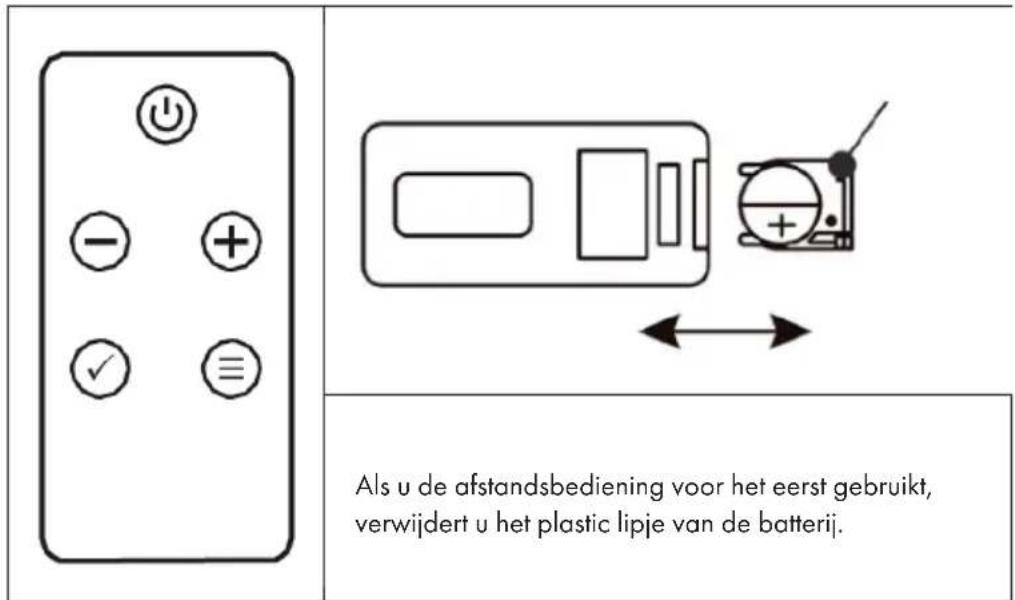

Afstandsbediening

Info! Deze verwarming worden met een afstandsbediening geleverd. Om het apparaat met de afstandsbediening te konnen bedieren, moet de hoofdschakelaar (A) in de stand ON staan. Alle toetsen op de afstandsbediening hebbendezelfde functie als de toetsen op het contropaneel.

FUNCTIES EN INSTELLINGEN

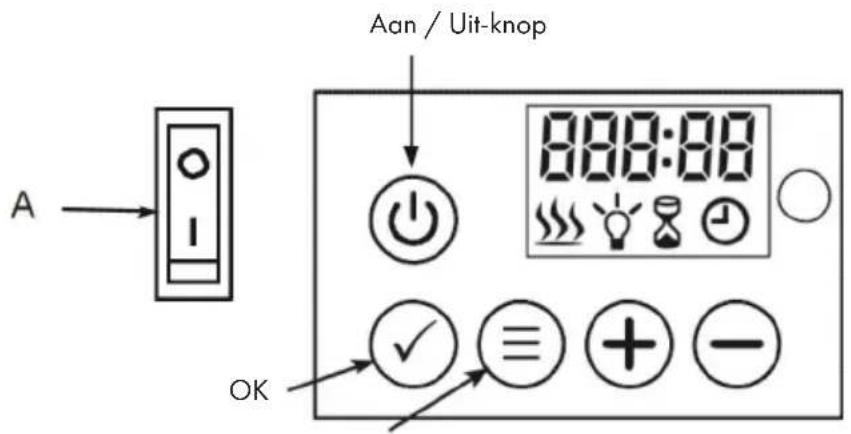

Hoofdschakelaar (A)

Open de afdekking onderaan het apparaat en druk knop A maar beneden op ON.

5 Aan / Uit-knop

Druk op de Aan/Uit-knop om het vlammeneffect aan te zetten. Op het display verschijnt de volgende mededeling:

• Het verwarmingssymbol worden weergegeven en het toestel begint te verwarmen wanner de kamertemperatuur onder de standard instelling (10^) ligt Wanner de temperatuur hoger is dan 10^ , worden het symbool Niet weergegeven en verwarmt het toestel Niet.
• Het kloksymbol knippert en geeft aan dat er nog geen timer is ingesteld. Volg de stappen zoals beschreiben in het hoofdstuk 'Bedieningsmodi' onder 'Timer' om de timer in te stellen.

Bij het inschakelen van het apparaat klinken twee korte pieptonen die een hogere klank krijgen, bij het uitschakelen klinken drie pieptonen die een lagere klank krijgen. Bij het inschakelen worden het verwarmingsniveau, de ingestelde temperatuur en het kloksymbol weergegeven. Het display verdwijnt na 60 seconden zolang je Niet op een toets drukt. Druk op een willekeurige toets om de mededeling weir op te roepen.

Toetsenvergrendeling

Houd de OK-toets langer dan 6 seconden ingedrukt om de toetsen te vergrendelen of te ontgrendelen. Zodra de toetsen vergrendeld zichn, knippert [LOC] gedurende 6 seconden in het display en verdwijnt daarna. Druk op een willekeurige toets en [LOC] knippert opnieuw. Houd de OK-toets langer dan 6 seconden ingedrukt om de toetsen wee ter ontgrendelen.

Let op! De aan/uit-knop is nooit geblokkeerd.

Verwarming in- en uitschakelen / Snelle start

H 10 ###

Druk op de (+) of (-) toets om de warmte-instelling direct te starten (ook als er een weekprogramma is ingesteld). · Druk op de (+) of (-) toets om de actuèle temperatuur op het beeldscherm te zich. · Druk op de toets (+) of (-) om de gewenste temperatuur in te stellen. Druk op de OK toets om de instelling te bevestigen. Als de ingestelde temperatuur hoger is dan de door het toestel gedetecteerde ruimtetemperatuur, worden de verwarming gestart. De verwarming start nicht op wonneer de ingestelde temperatuur lager is dan de kamertemperatuur.

Info! De temperatuur LAST ZICH TUSSEN 10^ tot 30^ INSTellen. Kies OFF om de verwarming uit te zetten.

Hoog warmtevermogen instellen

H H	Druk op het contrôlepaneel op de menu-toets, het display maar H en een knipperend verwarmingssymbol zich.
H H	Druk op de OK-toets om de temperatuur in te stellen. De voorgeprogrammeerde temperatuur bedraagt 10 °C (50 °F). Op de display verschijnt de linker weergave.

Druk op de toets (+) of (-) om de temperatuur in te stellen. Wanneer de ingestelde temperatuur hoger is dan de door het toestel gedetecteerde kamertemperatuur, worden de verwarming opgestart. Is de ingestelde temperatuur lager dan de kamertemperatuur, dan worden de verwarming nicht gestart.

laag warmtevermogen instellen

L S S	Wonneer u twee koer op de menu-toets drukt verschijnt L en het knipperende verwarmingssymbol in het display.
L 10 S S	Druk op de OK-toets om de temperatuur in te stellen. De voorgeprogrammeerde temperatuur bedraagt 10°C (50°F). Op de display verschijnt de linker weergave.

Druk op de toets (+) of (-) om de temperatuur in te stellen. Wanneer de ingestelde temperatuur hoger is dan de door het toestel gedetecteerde kamertemperatuur, worden de verwarming opgestart. Is de ingestelde temperatuur lager dan de kamertemperatuur, worden de verwarming Niet gestart.

Wisselen:tussenCelsiusenFahrenheit

De Voorgeprogrammeerde temperatuur is Celsius. Druk gedurende 3 seconden op de menu-toets en druk dan op de (+) of (-) toets om de temperatuurweergave van Celsius in Fahrenheit te veranderen.

Helderheid instellen

Dehelderheidsregelaardientomdegewenstehelderheidvan devlammen te kiezen.

bri	Druk meerere malen op de menu-toets om de持有人heidsinstalling te openen. Op het display verschijnt [bri] en het knipperende gloeilampsymbool.
5	Druk op de OK toets om te beginnen met het instellen van de持有人heid. Druk op de toets (+) of (-) om het gewenste持有人heidsniveau in te stellen.

Looptijd instellen

Hour	Druk meerere malen op de menu-toets om de timerinstallingen te openen. Op het display verschijnt [Hour] en het knipperende timersymbol.
00:00	Druk op de OK toets om de timerinstalling te starten. Druk op de toets (+) of (-) om de gewenste looptijdCUSen 0-9 in te stellen. Op het display verschijnt de ingestelde tijd.

BEDRIJFSMODI

Modus kiezen

Druk meerdere malen op de menu-toets om de bedrijsmodi te openen. Het display geeft [ModE] aan. Druk op OK om de modusinstelling te openen en gebruik de toetsen (+) en (-) om de gewennen modus te selecteren.

Open raam modus

Druk meerdere malen op de menu-toets om de bedrijfsmodi [ModE] te openen. Druk op OK om de modusinstelling te openen en gebruik de toetsen (+) en (-) om de open raam modus te selecteren. Het display geeft [OPEN] aan.

Druk op OK om te bevestigen en gebruik de (+) of (-) toetsen om ON (aan) of OFF (uit) te kiezen:

Na activering van de open raamdetectie schakelt het toestel de verwarming automatisch uit als het vaststelt dat de kamertemperatuur binnen 10 minutes met meer dan 4^ gedaal is. De verwarming blift 20 minutes uit.

Om de verwarming opnieuw te starten, stelt u de gewenste temperatuur opnieuw in en drukt u op de OK-toets om de instelling te bevestigen. Na het terugzetten van de temperatuur worden de open raamdetectie op OFF (uit) gezet.

Actuele weekday en tijd instellen

7 INANE	Druk meerere malen op de menu-toets om de bedrijfsmodi [ModE] te openen. Druk op OK om de timerinstelling te openen en gebruik de toetsen (+) of (-) om de timermodus te selecteren. Het display geeft TIME] aan.
d 1	Druk op OK om de timerinstelling te openen en gebruik de knop (+) of (-) om de gewenste dag te kiezen waarop u de timermodus zou wollen instellen. D1 = maandag, D2 = dinsdag, D3 = woensdag, D4 = donerdag, D5 = vrijdag, D6 = zaterdag, D7 = zondag.
10.00	Druk op de toets OK en gebruik de knop (+) of (-) om het uw in te stellen.
10.30	Druk op de toets OK en gebruik de toetsen (+) en (-) om de minuten in te stellen. Druk dan opnieuw op OK om de instelling op te slaan.

Info! U kunt de timerinstelling op elk gewenst moment verlaten door op de menu-toets te drukken. Bij een stroomonderbreking knippert het timersymbol (klok) permanent, ten teken dat er geen timer is ingesteld. In dat geval moet u de timer opnieuw programmeren.

WEEKTIMER PROGRAMMEREN

Let op! Voordat u de weektimer kut programmeren, moet u eerst de actuèle weekday en tijd instellen (zie 'Instellen actuèle weekday en tijd').

Voorgeprogrammeerde programma's

P1 (Programma 1)

Het toestel verwarmt van maandag t/m vrijdag vanaf 05:15 gedurende 4aar met hoog verwarmingsvermogen.

P2 (programma 2)

Het toestel verwarmt van zaterdag t/m zondag vanaf 6:20 gedurende 4 uw met loag verwarmingsvermogen.

P3 (Programma 3)

Het toestel verwarmt van maandag t/m vrijdag vanaf 17:45 uur gedurende 4 uur met hoog verwarmingsvermogen.

P4 (Programma 4)

Het toestel verwarmt van zaterdag t/m zondag vanaf 16:30 gedurende 4 uw met laag verwarmingsvermogen.

Kies een voorgeprogrammeerdrogramma

Druk meerdere malen op de menu-toets om de bedrijsmodi [ModE] te openen. Druk op OK om de modusinstelling te openen en gebruik de knoppen (+) en (-) om de gewenste programmamodus te selecteren. Het display geeft [ProG] aan.

Druk op OK om te bevestigen en gebruik de (+) of (-) toets om ON (aan) of OFF (uit) te kiezen: Druk nogmaals op OK om te bevestigen. U kunt de timerinstelling op elk gewenst moment verlaten door op MENU te drukken.

Weektimer handmatig instellen

Druk meerdere malen op de menu-toets om de bedrijfsmodi [ModE] te openen. Druk op OK om de modusinstelling te openen en gebruik de knoppen (+) en (-) om de handmatige modus te selecteren. Het display geeft [MANU] aan. Druk op OK om te bevestigen.

• Druk op [+] of [-] . om de eerste dag voor de programmering te kiezen. Druk op OK om te bevestigen.
• Druk op [+] of [-] . om de LASTe dag voor de programmering te kiezen. Druk op OK om te bevestigen.

Voorbeeld van een handmatig ingestelde weektimer

Info! Er kuren
meerdere
verwarmingsperiodes
op een dag worden
geprogrammeerd. Een
geprogrammeerde
verwarmingsperiode
kan ook voor meerdere
dagen worden gezrukt.

d1.d7 @	In het linker voorbeeld is maandag (d1) de eerste dag voor de programmering en zondag (d7) de LASTDE dag van de programmering.
H SS	Druk op de (+) of (-) toets om het verwarmingsniveau te kiezen: H = hoog warmtevermogen, L = laag warmtevermogen. Druk op OK om de keuze te bevestigen.
H 10 SS	Druk op de toets (+) of (-) om de gewenste temperatuur in te stellen. Druk op OK om de keuze te bevestigen.
10.00 @	Druk op de (+) of (-) toets om het uur te kiezen waarop de verwarming aan要去 gaan. Druk op OK om de keuze te bevestigen.
10:30 @	Druk op de (+) of (-) toets om de Minutesuit te kiezen waarop de verwarming aan要去 gaan. Telkens wanner de knop worden ingedrukt, worden de minuutweergave met 5 minutes verhoogd. Druk op OK om de keuze te bevestigen.
0:430 @	Druk op de (+) of (-) toets om in te stellen hoe lang de verwarming aan要去 blijven. Met iedere druk op de knop worden de weergave met 30 minutes verhoogd. Druk op OK om de keuze te bevestigen.
CON	Nu is deinstalling van de eerste verwarmingsperiode afgesloten. Op het display verschijnt [CON] (bevestigd).
	Opmerking: Het programme kan Niet tot in de volgende dag lopen. De maximale duur mag middernacht Niet overschrijden. Dit betekent: Wanner hij om 20.30 uur begint en u de duur van 4=uur wilt instellen, het programme na 3,5 uur stopt, komt het dan middernacht is.
	Om een 2e verwarmingsperiode in te stellen, druk op OK. Wanner u de 2e verwarmingsperiode hebts ingesteld, drukt u nogmaals op OK en het display keert terug maar de dagselectie voor de 2e verwarmingsperiode.
FINSH	Om deinstalling te voltooien, drukt u op de (+) of (-) toets tot [FINSH] op het display verschijnt. Druk verzolgens op OK om de programmering te voltooien.

Let op! Om de gemaakte instellingen op te slaan, moet u altijd op de toets OK drukken. Er kuren maximaal 8 verwarmingsperiodes in een programma worden geprogrammeerd.

Nadat het handmatige instellen van de weektimer is afgesloten, overschrijft het gekozen programme de vooraf ingestelde standard waarden.

REINIGING EN ONDERHOUD

Letop! Neem voor reiniging of onderhoud altiijd de stekker uit het stopcontact.

• Gebruik nooit agressieve reinigingsmiddelen, chemische middelen of oplosmiddelen aangezien deze de kunststof onderden beschadigen.
• Laat het apparaat volledig afkoelen voordat u met schoonmaken begint.
• Om het risico op brand en elektrische schokken te vermiijden, dient u ervoor te zorgen dat er geen water in het toestel komt.
• Reinig het extérieur van het toestel door er met een zacht, vochtige doek, al dan Niet met wat afwasmiddel, over te wrijven.
  Maak de luchttoevoer en -afvoer regelmatig schoon.

Wanner in uw land een wettelijk regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool, op het product zelf of op de verpakking, erop dat het betreffende product Niet met het huisvuil afgevoerd mag worden. Inplaats waarvan dient het maar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen gegen negatieve consequenties. Informatie over recycling en het afvoeren van dit product ontvangt u van uw gemeente of van uwplaatselijke grondstoffen- en afvaldienst.

Dit articlek bevat batterijen. Wanneer in uw land een wettelijkeregeling is voor het afvoeren van batterijen, mogen batterijen Niet met het huisvuil worden afgevoerd. Informeer aan deplaatselijke regelgeving inzake de afvoer van batterijen. Door het afval volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen gegen negatieve consequenties.
