MODE D'EMPLOI GPLB 36210 Li ESolo EINHELL

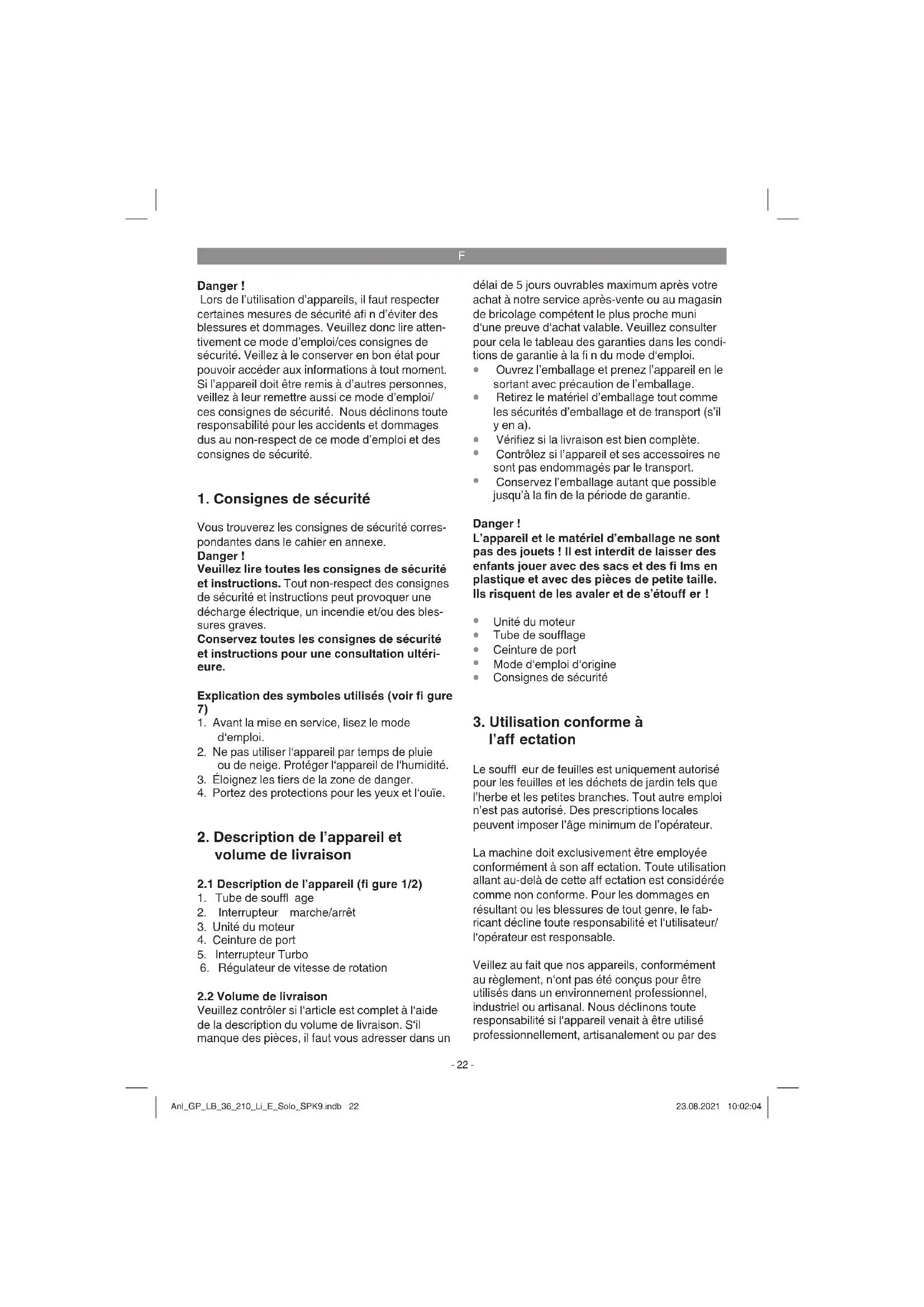

Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure. Explication des symboles utilisés (voir fi gure

1. Avant la mise en service, lisez le mode

2. Ne pas utiliser l‘appareil par temps de pluie

ou de neige. Protéger l‘appareil de l‘humidité.

3. Éloignez les tiers de la zone de danger.

4. Portez des protections pour les yeux et l‘ouïe.

2. Description de l’appareil et

2. Interrupteur marche/arrêt

5. Interrupteur Turbo

6. Régulateur de vitesse de rotation

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les condi- tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation Le souffl eur de feuilles est uniquement autorisé pour les feuilles et les déchets de jardin tels que l’herbe et les petites branches. Tout autre emploi n’est pas autorisé. Des prescriptions locales peuvent imposer l’âge minimum de l’opérateur. La machine doit exclusivement être employée conformément à son aff ectation. Toute utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le fab- ricant décline toute responsabilité et l‘utilisateur/ l‘opérateur est responsable. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l‘appareil venait à être utilisé professionnellement, artisanalement ou par des Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 22Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 22 23.08.2021 10:02:0423.08.2021 10:02:04F

sociétés industrielles, tout comme pour toute acti- vité équivalente.

4. Données techniques

• Vitesse de rotation à vide n₀ p. 10
• 000 – 22 300 tr/min Vitesse de l’air max p. 210
• km/h Volume d’air max p. 816
• m³/h Niveau de pression acoustique LpA p. 84
• ,5 dB(A) Imprécision KpA p. 3
• dB (A) Niveau acoustique mesuré LWA p. 93
• ,28 dB(A) Imprécision KWA p. 0
• ,58 dB(A) Niveau de puissance acoustique garanti LWA p. 94
• dB(A) Vibration ah p. 1
• ,615 m/s² Imprécision K p. 1
• ,0 m/s² Poids ,5 kg Le bruit de la machine peut dépasser les 85 dB(A). Dans ce cas, les mesures antibruit sont requises pour l‘utilisateur. La valeur d‘émission de vibration a été mesurée selon une méthode d‘essai normée et peut être modifi ée, en fonction du type d‘emploi de l‘outil électrique ; elle peut dans certains cas exception- nels être supérieure à la valeur indiquée. La valeur d‘émission de vibration indiquée peut également être utilisée pour faire une estimation préliminaire de l‘altération. Attention ! La valeur d‘oscillation change en fonction du domaine d‘application de l‘outil électrique et peut dans des cas d‘exception être supérieure à la valeur indiquée. L‘appareil est livré sans accumulateur et sans chargeur et ne doit être utilisé qu‘avec les accu- mulateurs Li-ion de la série Power-X-Change ! Les accumulateurs Li-Ion de la série Power- X-Change ne doivent être chargés qu‘avec le chargeur Power-X. Limitez le niveau sonore et les vibrations à un minimum ! p. 2

Utilisez exclusivement des appareils en ex- cellent état.

Entretenez et nettoyez l’appareil régulière- ment.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas.

Portez des gants. Prudence ! Risques résiduels Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

5. Avant la mise en service

Attention ! L‘appareil est livré sans accumulateur et sans chargeur et ne doit être utilisé qu‘avec les accu- mulateurs Li-ion de la série Power-X-Change ! Les accumulateurs Li-ion de la série Power- X-Change ne doivent être chargés qu‘avec le chargeur Power-X. Avertissement ! Enlevez systématiquement les accumulateurs avant de paramétrer le tube de souffl age.

5.1 Montage du tube de souffl age (fi gure

3a/b) La longueur du tube de souffl age peut être réglée sur 3 niveaux pour s’adapter à vos besoins. Insérez le tube de souffl age sur l’unité du moteur. La rainure (A) doit être poussée ce faisant dans le guidage (B). Une rotation vers la droite permet de fi xer le tube de souffl age lorsqu’un des trois points d’extrémité est atteint au niveau de l’unité du moteur. Attention ! Le tube doit être tourné jusqu’à la butée afi n de garantir un verrouillage sûr.

5.2 Montage de l‘accumulateur (fi gure 4)

l‘accumulateur et poussez l‘accumulateur dans le logement d‘accumulateur prévu à cet eff et. Dès que l‘accumulateur est dans une position comme fi gurant sur la fi gure 4, veillez à ce que les touches d‘enclenchement s‘enclenchent ! Le démontage de l‘accumulateur s‘eff ectue dans l‘ordre inverse ! Remarque ! Utilisez exclusivement des accumulateurs avec le même niveau de charge, ne combinez jamais un accumulateur plein avec un accumulateur partiellement déchargé. Mettez toujours les deux accumulateurs à charger simultanément. L’accumulateur le moins chargé déterminera la durée de fonctionnement de l’appareil. Les deux accumulateurs doivent toujours être complète- ment chargés avant utilisation.

5.3 Charge de l’accumulateur (fi g. 5a)

1. Sortez le bloc accumulateur de l‘appareil.

Pour cela, appuyez sur les touches d‘enclenchement.

2. Comparez si la tension réseau indiquée sur la

plaque signalétique correspond à la tension réseau disponible. Branchez la fi che de con- tact du chargeur (D) dans la prise de courant. Le voyant LED vert commence à clignoter.

3. Mettez l’accumulateur (E) dans le chargeur

4. Au point 11 « affi chage chargeur », vous trou-

verez un tableau avec les signifi cations des affi chages LED sur le chargeur. Pendant la charge, il est possible que l‘accumulateur chauff e quelque peu. C‘est cependant normal. S‘il est impossible de charger l‘accumulateur, veuillez contrôler,

si la tension secteur est présente au niveau de la prise de courant

si un contact correct est présent au niveau des contacts de charge du chargeur. S‘il est toujours impossible de charger le bloc accumulateur, nous vous demandons de bien vouloir retourner

et le bloc accumulateur à notre service après-vente. Pour un envoi correct, nous vous prions de contacter notre service après-vente ou le point de vente où vous avez acheté l’appareil. Veillez à ce que, lors de l’envoi ou de la mise au rebut, les accumulateurs ou les appareils sans fi l soit emballés séparément dans des sacs en plastique afi n d’éviter les courts- circuits ou un incendie ! Dans l‘intérêt d‘une longue durée de fonctionne- ment du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci est dans tous les cas indispensable lorsque vous constatez une diminution de la puissance de l‘appareil. Ne déchargez jamais complètement le bloc accumulateur. Ceci cause l‘endommagement du bloc accumulateur !

5.4 Indicateur de charge de l’accumulateur

(fi gure 5b) Appuyez sur l’interrupteur pour l’indicateur de charge de l’accumulateur (F). L’indicateur de charge de l’accumulateur (H) vous indique l’état d’autonomie de l’accumulateur à l’aide de trois voyants LED. Les 3 voyants LED sont allumés : L’accumulateur est complètement rechargé. 2 ou 1 voyant(s) LED sont allumés : L’accumulateur dispose encore d’un résidu de charge suffi sant. 1 voyant LED clignote : L’accumulateur est vide, il faut le recharger. Tous les voyants LED clignotent : La température de l’accumulateur est trop faible. Retirez l’accumulateur de l’appareil et laissez-le reposer pendant un jour à température ambiante. Si l’erreur survient à nouveau, cela signifi e que l’accumulateur est en décharge profonde et dé- fectueux. Retirez l’accumulateur de l’appareil. Un accumulateur défectueux ne doit plus être utilisé ou chargé. Remarque ! L’accumulateur le moins chargé ou à capacité la plus faible (Ah) déterminera la durée de fonctionnement de l’appareil. C’est pourquoi, utilisez exclusivement des accumulateurs avec le même niveau de charge ou la même capacité (Ah) Ne combinez jamais un accumulateur plein avec un accumulateur partiellement déchargé ou de capacité diff érente (Ah). Avant la mise en service, mettez toujours les deux accumulateurs à charger simultanément. Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 24Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 24 23.08.2021 10:02:0423.08.2021 10:02:04F

5.5 Montage ceinture de port (fi g. 3c/3d)

Fixez la ceinture de port sur l‘œillet du carter du moteur. Placez la ceinture de port sur vos épaules et réglez la longueur de façon à pouvoir guider votre appareil en tout confort. Attention : portez la ceinture de façon à ce que la fermeture par clic soit toujours à por- tée de main. En cas d‘urgence, vous pourrez rapidement enlever l‘appareil en ouvrant la fermeture par clic (fi g. 3d/pos. B).

Pour mettre en marche, maintenez appuyé le bouton marche/arrêt (2).

Pour éteindre, lâchez le bouton marche/arrêt.

Dirigez le jet d‘air vers l‘avant et déplacez- vous lentement, afin de rassembler en tas les feuilles ou les déchets de jardin, ou de les enlever d‘endroits difficilement accessibles.

6.2 Réglage de la vitesse de rotation (fi g. 6)

L‘appareil est équipé d‘un régulateur de vitesse de rotation électronique. Pour régler la vitesse, tournez le régulateur de vitesse de rotation (fi g. 6/pos. 6) dans la position souhaitée. Exploitez l‘appareil uniquement à la vitesse de rotation nécessaire et ne le faites pas tourner inutilement en surrégime.

6.3 Mode turbo (fi g. 6)

Si vous avez besoin d‘une puissance de souffl age plus importante pour souffl er les feuilles mortes mouillées, appuyez sur le bouton turbo (fi g. 6/pos. 5). L‘actionnement du bouton turbo entraîne une brève augmentation de la vitesse et de la puis- sance de souffl age. Attention : n‘actionnez jamais le bouton turbo plus longtemps que nécessaire afi n de rédui- re les nuisances sonores et d‘augmenter la durée de vie de l‘accumulateur.

7. Nettoyage, maintenance et

commande de pièces de rechange Danger ! Sortez les accumulateurs avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres- sion.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.

En cas de disfonctionnements éventuels, il convient de faire contrôler et remettre en état l‘appareil uniquement par un spécialiste auto- risé ou par un service après-vente.

Aucune autre pièce à l‘intérieur de l‘appareil n‘a besoin de maintenance.

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.Einhell-Service.com Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 25Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 25 23.08.2021 10:02:0423.08.2021 10:02:04F

L‘appareil ne démarre pas : Vérifi ez que l‘accumulateur est chargé et que le chargeur fonctionne. Dans le cas où l‘appareil ne fonctionne pas alors que la tension est présen- te, renvoyez celui-ci au service après-vente, à l‘adresse indiquée.

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordu- res ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électro- niques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respec- tueux de l’environnement. Possibilité de recyclage en alternative à la de- mande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à con- tribuer à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électro- niques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement per- mise une fois l’accord explicite de l’Einhell Ger- many AG obtenu. Sous réserve de modifi cations techniques Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 26Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 26 23.08.2021 10:02:0423.08.2021 10:02:04F

11. Affi chage chargeur

État de l’affi chage Signifi cation et mesures Voyant LED rouge Voyant LED vert Arrêt Clignote État prêt à l’emploi Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est pas dans le chargeur. Marche Arrêt Chargement Le chargeur charge la batterie en mode de charge rapide. Les temps de charge correspondants se trouvent directement sur le chargeur. Remarque ! Selon la charge actuelle de la batterie, les temps de charge réels peuvent diff érer quelque peu des temps de charge indiqués. Arrêt Marche La batterie est chargée et prête à l’emploi. Ensuite, on commute sur un processus de charge lent jusqu’au chargement complet. Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le chargeur. Mesures : Retirez la batterie du chargeur. Débranchez le chargeur du réseau. Clignote Arrêt Charge d’adaptation Le chargeur est en mode de charge lente. Dans ce cas, la batterie se charge plus lentement pour des raisons de sécurité et nécessite plus de temps. Cela peut avoir les causes suivantes : - L’accumulateur n’a pas été rechargé depuis longtemps. - La température de la batterie ne se trouve pas dans la zone idéale Mesures : Attendez jusqu’à ce que le processus de charge soit terminé, la batterie peut quand même encore être rechargée. Clignote Clignote Erreur Le processus de charge n’est plus possible. La batterie est défectueuse. Mesures : Une batterie défectueuse ne doit plus être rechargée. Retirez la batterie du chargeur. Marche Marche Perturbation thermique La batterie est trop chaude (par ex. exposition directe au soleil) ou trop froide (en dessous de 0 °C) Mesures : Retirez la batterie et conservez-la un jour à température ambiante (env. 20 °C). Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 27Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 27 23.08.2021 10:02:0423.08.2021 10:02:04F

Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom- mables. Catégorie Exemple Pièces d‘usure* accumulateur Matériel de consommation/ pièces de consommation* Pièces manquantes *Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 28Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 28 23.08.2021 10:02:0423.08.2021 10:02:04F

Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-

sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle- mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou

de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres- tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti- lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in- dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor- males ou d‘un manque d‘entretien et de maintenance. - les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes). - les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du- rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante :

www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil. Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo- yer l‘appareil à notre adresse de service après-vente. Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga- rantie conformément aux informations du service après-vente de ce mode d‘emploi. Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 29Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 29 23.08.2021 10:02:0423.08.2021 10:02:04I
