MANUALE UTENTE GPLB 36210 Li ESolo EINHELL

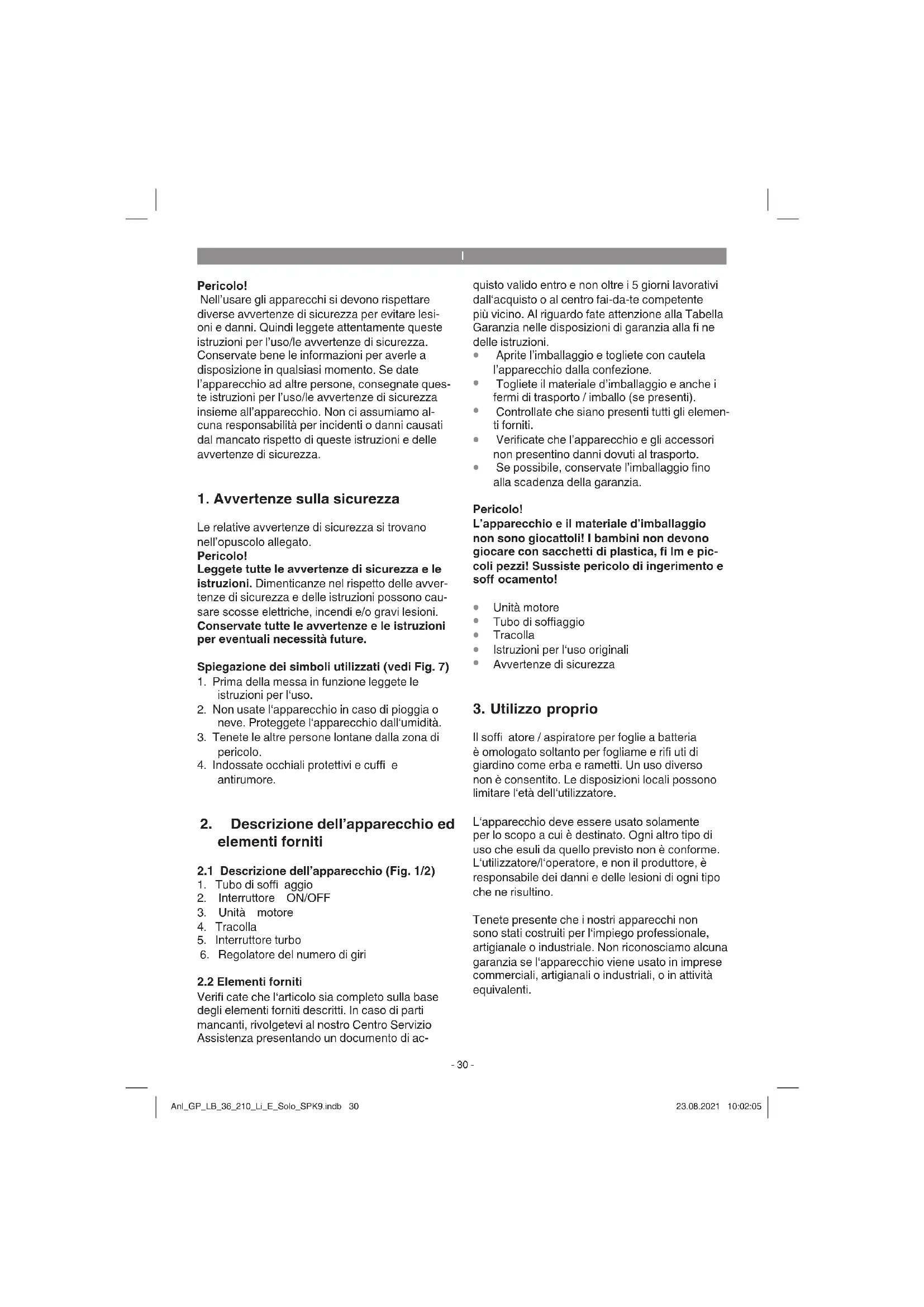

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Spiegazione dei simboli utilizzati (vedi Fig. 7)

1. Prima della messa in funzione leggete le

istruzioni per l‘uso.

2. Non usate l‘apparecchio in caso di pioggia o

neve. Proteggete l‘apparecchio dall‘umidità.

3. Tenete le altre persone lontane dalla zona di

4. Indossate occhiali protettivi e cuffi e

1. Tubo di soffi aggio

5. Interruttore turbo

6. Regolatore del numero di giri

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l‘uso originali

Avvertenze di sicurezza

Il soffi atore / aspiratore per foglie a batteria è omologato soltanto per fogliame e rifi uti di giardino come erba e rametti. Un uso diverso non è consentito. Le disposizioni locali possono limitare l‘età dell‘utilizzatore. L‘apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme. L‘utilizzatore/l‘operatore, e non il produttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se l‘apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 30Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 30 23.08.2021 10:02:0523.08.2021 10:02:05I

4. Caratteristiche tecniche

Numero di giri al minimo n

• Velocità max. dell‘aria p. 210
• km/h Portata max. dell’aria p. 816
• m³/h Livello di pressione acustica LpA p. 84
• ,5 dB(A) Incertezza KpA p. 3
• dB (A) Livello misurato di potenza acustica LWA p. 93
• ,28 dB(A) Incertezza KWA p. 0
• ,58 dB(A) Livello garantito di potenza acustica LWA p. 94
• dB(A) Vibrazioni ah p. 1
• ,615 m/s² Incertezza K p. 1
• ,0 m/s² Peso ,5 kg Il rumore dell’apparecchio può superare gli 85 dB(A). In questo caso è necessario che l‘utilizzatore prenda delle misure di protezione dal rumore. Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova norma- lizzato e può variare a seconda del modo in cui l‘elettroutensile viene utilizzato e, in casi eccezio- nali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere utilizzato anche per una valutazione preli- minare dei rischi. Attenzione! Il valore delle vibrazioni cambia a seconda del settore di impiego dell‘elettroutensile e in casi ec- cezionali può essere superiore ai valori riportati. L‘apparecchio viene fornito senza batterie e senza caricabatterie e deve essere utilizzato solo con le batterie agli ioni di litio della serie Power X Change! Le batterie agli ioni di litio della serie Power X Change devono essere ricaricate solo con il caricabatterie Power X. Limitate al minimo lo sviluppo di rumore e le vibrazioni! p. 2

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Indossate i guanti. Attenzione! Rischi residui Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in

cui non venga indossata una maschera antipolvere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

5. Prima della messa in esercizio

Attenzione! L‘apparecchio viene fornito senza batterie e senza caricabatterie e deve essere utilizzato solo con le batterie agli ioni di litio della serie Power X Change! Le batterie agli ioni di litio della serie Power X Change devono essere ricaricate solo con il caricabatterie Power X. Attenzione! Togliete sempre le batterie prima di ogni regolazione del tubo di soffi aggio.

5.1 Montaggio tubo di soffi aggio (Fig. 3a/b)

La lunghezza del tubo di soffi aggio può essere regolata su tre livelli a seconda delle necessità. A tale scopo mettete il tubo di soffi aggio sull‘unità motore. La scanalatura (A) deve essere spinta nella guida (B). Ruotando il tubo di soffi aggio verso destra esso viene fi ssato all‘unità motore una volta raggiunto uno dei tre punti fi nali. Attenzione! Per assicurare il bloccaggio, il tubo deve essere ruotato fi no alla battuta.

5.2 Montaggio della batteria (Fig. 4)

Premete il tasto di arresto (Fig. 4/Pos. C) della batteria come mostrato nella Fig. 4 e spingete la batteria nell‘apposito vano batteria. Non appena la batteria è in una posizione come mostrato nella Fig. 4, fate attenzione che il tasto di arresto scatti. Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 31Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 31 23.08.2021 10:02:0523.08.2021 10:02:05I

Lo smontaggio della batteria avviene nell‘ordine inverso! Avvertenza! Utilizzate solo batterie con lo stesso livello di carica, non combinate mai una batteria completa- mente carica con una carica per metà. Ricaricate sempre le due batterie contemporaneamente. La batteria con lo stato di carica inferiore de- termina la durata di esercizio dell‘apparecchio. Prima dell‘esercizio le due batterie devono essere sempre ricaricate completamente.

5.3 Ricarica della batteria (Fig. 5a)

1. Estraete la batteria dall‘apparecchio. Per farlo

premete il tasto di arresto.

2. Controllate che la tensione di rete indicata

sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di ali- mentazione del caricabatterie (D) nella presa di corrente. Il LED verde inizia a lampeggiare.

3. Inserite la batteria (E) nel caricabatterie (D).

4. Al punto 11 „Indicatori caricabatterie“ trovate

una tabella con i signifi cati degli indicatori LED sul caricabatterie. Durante la ricarica la batteria si può riscaldare un po‘. Ma ciò è del tutto normale. Se la ricarica della batteria non fosse possibile, verifi cate

che sia presente tensione di rete sulla presa di corrente;

che ci sia un perfetto contatto dei contatti di ricarica. Se continuasse a non essere possibile ricaricare la batteria, spedite

e la batteria al nostro servizio di assistenza clienti. Per un invio corretto contattate il nostro ser- vizio di assistenza clienti o il punto vendita dove avete acquistato l’apparecchio. Nel caso di invio o smaltimento di batterie ovvero di apparecchi a batteria metteteli in sacchetti di plastica separati per evitare cor- tocircuiti e incendi! Per ottenere una lunga durata della batteria si deve provvedere a una puntuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni dell‘apparecchio. Non fate scaricare mai completamente la batteria. Questo potrebbe danneggiarla!

5.4 Indicazione di carica della batteria (Fig.

5b) Premete l’interruttore per l’indicazione di carica della batteria (F). L‘indicazione di carica della batteria (H) segnala lo stato di carica per mezzo di 3 spie LED. Tutte e 3 le spie LED sono illuminate: La batteria è completamente carica. 1 o 2 LED sono illuminati: La batteria dispone di una suffi ciente carica residua. 1 LED lampeggia: La batteria è scarica, ricaricatela. Tutti i LED lampeggiano: La temperatura della batteria è scesa al di sotto del valore minimo. Togliete la batteria dall‘apparecchio e lasciatela un giorno a tempe- ratura ambiente. Se l‘errore si presenta di nuovo, la batteria si è scaricata completamente ed è difettosa. Togliete la batteria dall‘apparecchio. Una batteria difettosa non deve più venire usata ovvero ricaricata. Avvertenza! La batteria con lo stato di carica inferiore ovvero la capacità minore (Ah) determina la durata di esercizio dell‘apparecchio. Utilizzate pertanto soltanto batterie con lo stesso stato di carica ovvero la stessa capacità (Ah). Non combinate mai una batteria completamente carica con una carica per metà oppure due batterie con capacità diversa (Ah). Prima della messa in esercizio ricaricate sempre le due batterie contemporaneamente.

5.5 Montaggio della tracolla (Fig. 3c/3d)

Fissate la tracolla all‘occhiello della carcassa del motore. Sistemate la tracolla sulla spalla e rego- latene la lunghezza in modo da poter manovrare comodamente l‘apparecchio. Attenzione: indossate la tracolla in modo che la fi bbia a scatto sia sempre a portata di mano. In caso di emergenza è possibile to- gliere rapidamente l‘apparecchio aprendo la fi bbia (Fig. 3d / Pos. B). Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 32Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 32 23.08.2021 10:02:0523.08.2021 10:02:05I

Per accendere premete e tenete premuto l‘interruttore ON/OFF (2).

Per spegnere l‘apparecchio, lasciate andare l‘interruttore ON/OFF.

Orientate il getto d‘aria in avanti e muovetevi lentamente per accumulare soffiando foglia- me o rifiuti di giardino oppure per eliminarli da zone difficilmente accessibili.

6.2 Regolazione del numero di giri (Fig. 6)

L‘apparecchio è dotato di una regolazione elett- ronica del numero di giri. Ruotate a tal fi ne il rego- latore del numero di giri (Fig. 6/Pos. 6) nella posi- zione desiderata. Fate funzionare l’apparecchio solo con il numero di giri necessario. Non fate mai aumentare il numero di giri senza motivo.

6.3 Modalità turbo (Fig. 6)

Se vi dovesse servire una maggiore potenza di soffi aggio, ad es. per spostare soffi ando cumuli di fogliame bagnato, potete premere l‘interruttore turbo (Fig. 6 / Pos. 5). Azionando l‘interruttore turbo si aumenta per breve tempo il numero di giri e quindi la potenza di soffi aggio. Attenzione: non temete premuto l‘interruttore turbo più del necessario per ridurre il rumore e aumentare la durata della batteria.

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia togliete la bat- teria.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

In caso di anomalie fate controllare l‘apparecchio soltanto da uno specialista autorizzato oppure da un‘officina assistenza clienti.

All‘interno dell‘apparecchio non si trovano alt- re parti che richiedano manutenzione.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com

L‘apparecchio non funziona: controllate che la batteria sia carica e che il cari- cabatteria funzioni. Nel caso in cui l‘utensile non funzioni pur in presenza di tensione, speditelo all‘indirizzo riportato dell‘assistenza clienti.

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale. Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 33Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 33 23.08.2021 10:02:0523.08.2021 10:02:05I

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separa- tamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restitu- zione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a colla- borare in modo che lo smaltimento venga ese- guito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire conseg- nato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elett- rici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell Germany AG. Con riserva di apportare modifi che tecniche Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 34Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 34 23.08.2021 10:02:0523.08.2021 10:02:05I

Stato indicatori Signifi cato e interventi LED rosso LED verde Spento Lampeggia Pronto all’esercizio Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel caricabatterie. Acceso Spento Ricarica Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i relativi tempi di ricarica si veda direttamente sul caricabatterie. Avvertenza! In base alla carica residua della batteria i tempi di ricarica eff ettivi possono variare leggermente da quelli indicati. Spento Acceso La batteria è ricaricata e pronta per l’uso. Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo. A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min. Intervento: Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete. Lampeggia Spento Regolatore di carica Il caricabatterie si trova nella modalità di ricarica lenta. In questo modo la batteria viene ricaricata più lentamente per motivi di sicurezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti motivi: - La batteria non è stata ricaricata per molto tempo. - La temperatura della batteria non si trova nel range ideale. Intervento: Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la batteria. Lampeggia Lampeggia Anomalia La ricarica non è più possibile. La batteria è difettosa. Intervento: Una batteria difettosa non deve più venire ricaricata. Togliete la batteria dal caricabatterie. Acceso Acceso Anomalia termica La batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0°C) Intervento: Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C). Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 35Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 35 23.08.2021 10:02:0523.08.2021 10:02:05I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Batteria Materiale di consumo/parti di consumo * Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris- pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 36Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 36 23.08.2021 10:02:0523.08.2021 10:02:05I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nost- ra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 37Anl_GP_LB_36_210_Li_E_Solo_SPK9.indb 37 23.08.2021 10:02:0523.08.2021 10:02:05DK/N
