| Type de produit | Système micro sans fil UHF (récepteur + émetteurs) |
| Marque | Malone |
| Modèle | Duett Pro V2 |
| Numéros d'article | 10026454, 10026455, 10026456 |
| Bande de fréquence | 823 - 832 MHz (UHF) |
| Portée maximale | 50 m |
| Réponse en fréquence | 100 Hz - 18 kHz (±3 dB) |
| Distorsion harmonique totale (THD) | < 1% |
| Rapport signal/bruit | > 85 dB |
| Sortie RF de l'émetteur | ≥ 10 dBm |
| Déviation maximale | ± 70 kHz |
| Dimensions du récepteur | 215 x 170 x 50 mm |
| Dimensions du micro (Ø x H) | 250 x 50 mm |
| Dimensions du Belt-Pack | 100 x 65 x 30 mm |
| Alimentation du récepteur | Adaptateur secteur 230 V / 50 Hz (sortie 13-15 V CC, 300-500 mA) |
| Alimentation des émetteurs | 2 piles AA 1,5 V chacun |
| Connectique du récepteur | Sortie XLR symétrique, sortie jack 6,3 mm asymétrique, entrée antenne |
| Fonctions principales | Transmission sans fil, réglage de volume, affichage LCD, indicateurs LED, réglage de gain (Belt-Pack), mode muet |
| Utilisation prévue | Transmission de la parole et du chant en intérieur |
| Entretien et nettoyage | Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits agressifs. |
| Consignes de sécurité | Ne pas ouvrir l'appareil, tenir hors de portée des enfants, ne pas exposer à l'humidité |
FOIRE AUX QUESTIONS - Duett Pro V2 Malone
Questions des utilisateurs sur Duett Pro V2 Malone
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Microphone au format PDF gratuitement ! Retrouvez votre notice Duett Pro V2 - Malone et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Duett Pro V2 de la marque Malone.
MODE D'EMPLOI Duett Pro V2 Malone
Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'eventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l' apparéil. Scannez le QR-Code pour obtenir la première version du mode d'emploi ainsi que d'autres informations concernant le produit.
SOMMAIRE
Fiche technique 26
Utilisation prévue 27
Conseils pour obtenir une performance optimale 27
Aperçu de l'appareil 28
Mise en marche 31
Résolution des problèmes 33
Informations sur le recyclage 34
Déclaration de conformité 34
FICHE TECHNIQUE
| Numero(s) d'article 10026454, 10026455, 10026456 | |
| Cadre de fréquence 823-832 MHz | |
| Portée max. 50 m | |
| Plage de fréquence 100 Hz - 18 kHz, + /- 3 dB | -3 dB |
| THD < 1% | |
| Récepteur | |
| Adaptateur secteur : alimentation 230 V / 50 Hz | |
| Récepteur : alimentation 13 - 15 V CC, 300-500 mA | |
| Rapport signal/bruit > 85 dB | |
| Dimensions (L x P x H) 215 x 170 x 50 mm | mm |
| Numero(s) d'article 10026454, 10026456 | |
| Micro | |
| Alimentation 2 piles AA de 1,5 V | |
| Bande de diffusion FM | |
| Sortie RF ≥ 10 dBm | |
| Déviation maximale ± 70 kHz | |
| Dimensions (Ø x H) 250 x 50 mm | |
| Numero(s) d'article 10026455, 10026456 | |
| Belt-Pack | |
| Alimentation 2 piles AA de 1,5 V | |
| Bande de diffusion FM | |
| Sortie RF ≥ 10 dBm | |
| Déviation maximale ± 70 kHz | |
| Dimensions (LxPxA) 100 x 65 x 30 mm | |
UTILISATION PRÉVUE
Cet apparéil sert à transmettre la parole et le chant. Il est destiné uniquement à cette fin et ne peut être utilisé qu'à cette fin. Il ne doit être utilisé que de la manière décrite dans ce mode d'emploi.
Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacities physiques, sensorielles ou mentales limitées ou dénuées d'expérience et/ou de connaissances, sauf sous surveillance ou après avoir été formées par un responsable de leur sécurité aux instructions et à la façon d'utiliser l' apparéil. Surveillance les enfants pour qu'ils ne jouent pas avec l' apparéil.
Le système de micros comprend des micros avec émetteur intégré, qui servent à transmettre sans fil le signal à l'unité réceptrice. Les systèmes fonctionnent dans le spectre UHF (823 MHz - 832 MHz). La portée de transmission est d'environ 50 m et dépend des conditions locales. Les apparèils sont conçus pour une'utilisation en interieur.
CONSEILS POUR OBTENIR UNE PERFORMANCE OPTIMALE
Assurez-vous que vous pouvez toujours voir l'une des antennes de réception depuis la position d'émission.
- Maintenez la distance entre l'émetteur et le récepteur aussi courte que possible.
- Réglez les antennes de réception à un angle de 45^ par rapport à la verticale.
- Veillez à ce que l'antenne de réception ne se trouve pas à proximité de surfaces métalliques.
- Surveillance l'indicateur de batterie et remplacez les piles lorsque levoyant rouge est allumé.
- Si vous utilisez le recepteur sur un rack ou un système d'installation, veilles à ce que les antennes ne se touchent pas ou ne se croisent pas.
- Faites un essai avant un spectacle ou une presentation. Si des zones sans signal apparaisent, modifiez l'emplacement du récepteur. Si les zones de perte radio persistent malgré tout, marquez-les et contournez-les.
APERÇU DE L'APPAREIL

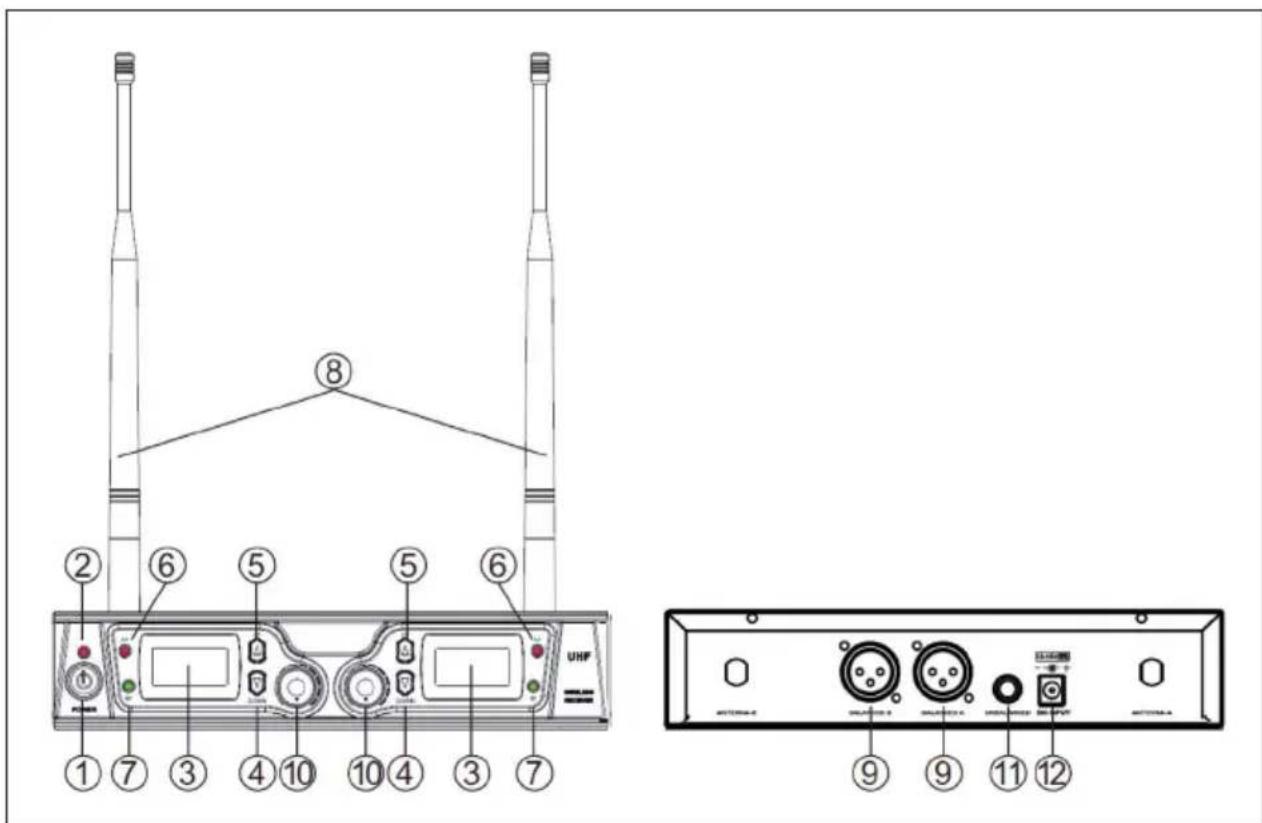

Partie réception
| 1 | Power - Bouton de marche/ arrêt | 7 LED RF - indique la réception |
| 2 LED d'alimentation 8 Antenne | ||
| 3 Affichage LCD 9 Sortie XLR symétrique | ||
| 4 DOWN (vers le bas) 10 VOLUME : volumé de sortie | ||
| 5 UP (Haut de page) 11 | sortie jack 6,3 mm, asymétrique | |
| 6 LED AF 12 Prise de l'adaptateur secteur | ||

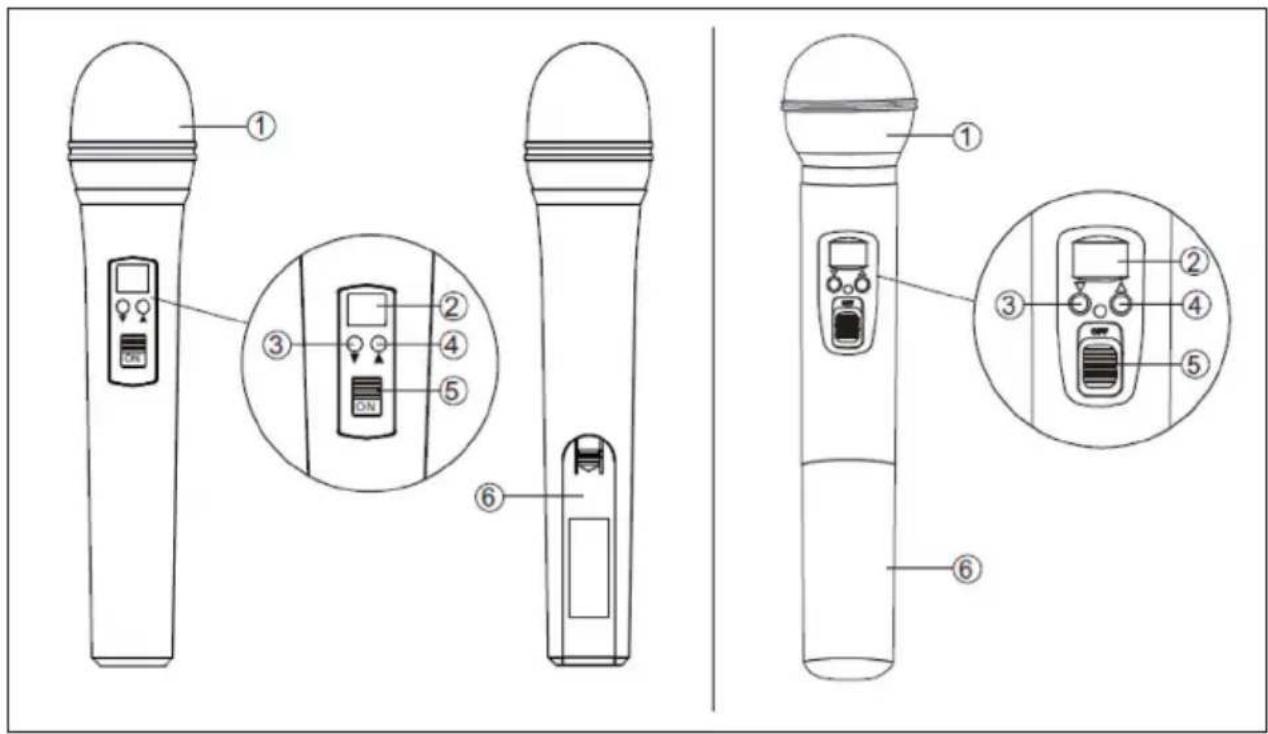

Micro
| 1 | Grille de micro:protège la capsule et réduit les pops et les bruits de respiration |
| 2 Écran LCD:affiche la fréquence/le canal | |
| 3 DOWN(vers le bas) | |
| 4 UP(vers le haut) | |
| 5 POWER/MUTE(allumer/éteindre/sourdine) | |
| 6 Compartiment à piles | |

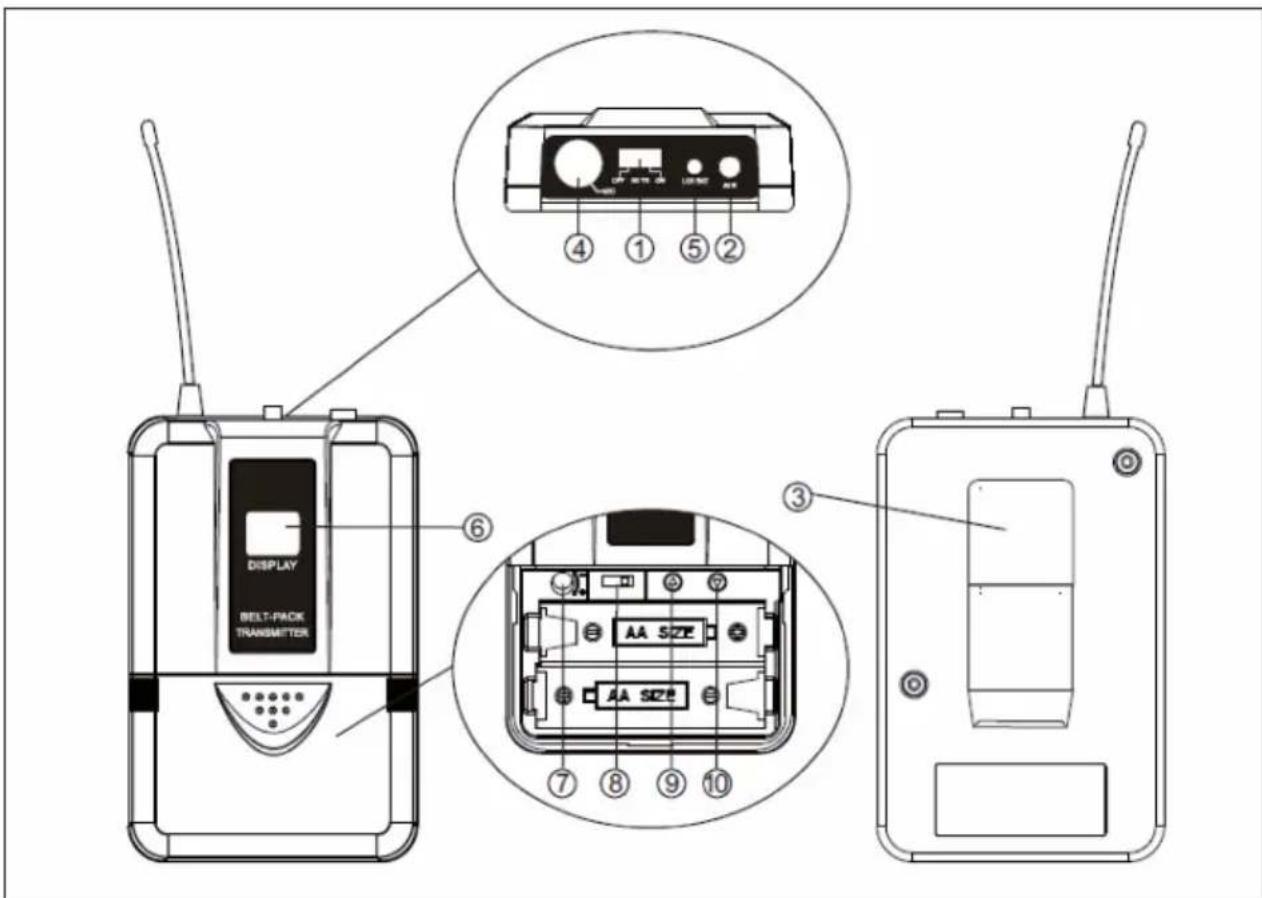

Pack ceinture
| 1 POWER/MUTE (allumer/éteindre / sourdine) | |
| 2 Antenne | |
| 3 Clip de ceinture | |
| 4 | Entrée audio (pour les micros à effet Lavallier et les casques-micros) |
| 5 LED LOW-BATT : indique une batterie faible | |
| 6 Écran LCD : affiche la fréquence/le canal | |
| 7 GAIN : réglage de la sensibilité d'entrée | |
| 8 | STATE : bascule entre les modes d'entrée pour casque ou micro àeffect Lavallier |
| 9/10 UP/DOWN : vers le haut/bas (régler le canal/la fréquence) | |
MISE EN MARCHE

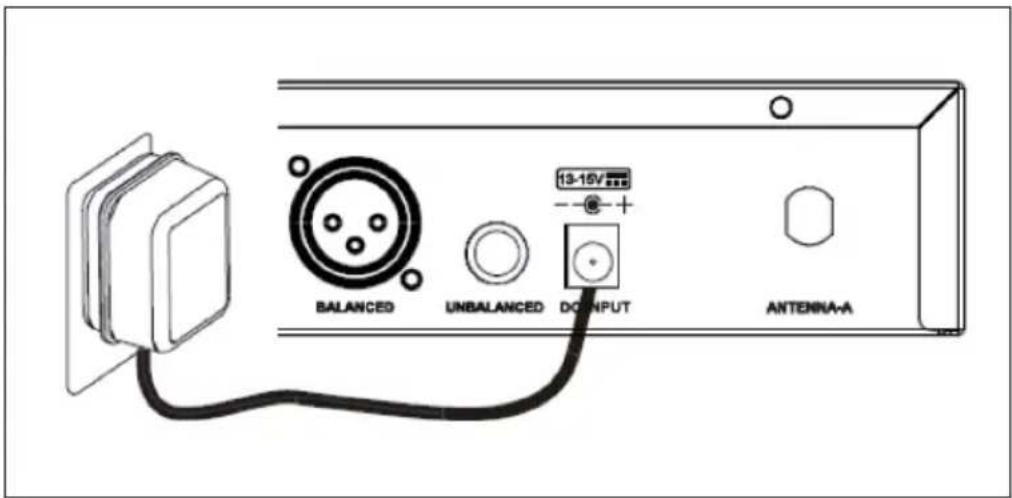

Reliez le récepteur à une prise de courant à l'aide du bloc d'alimentation fourni.
Connectez les antennes aux prises correspondantes marquées sur le panneau arrêté.

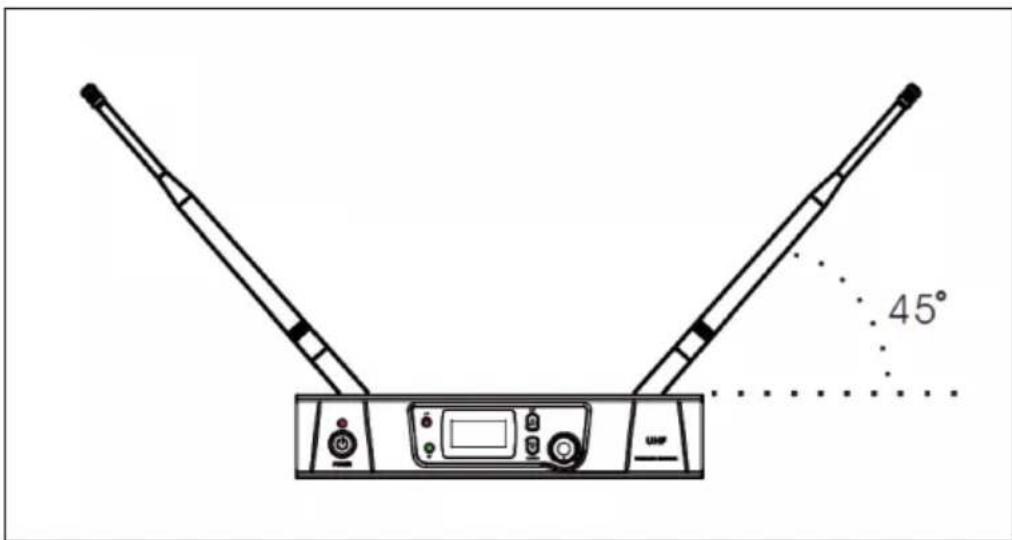

Réglez les antennes à un angle d'environ 45^ afin de garantir la(Meilleure réception possible.

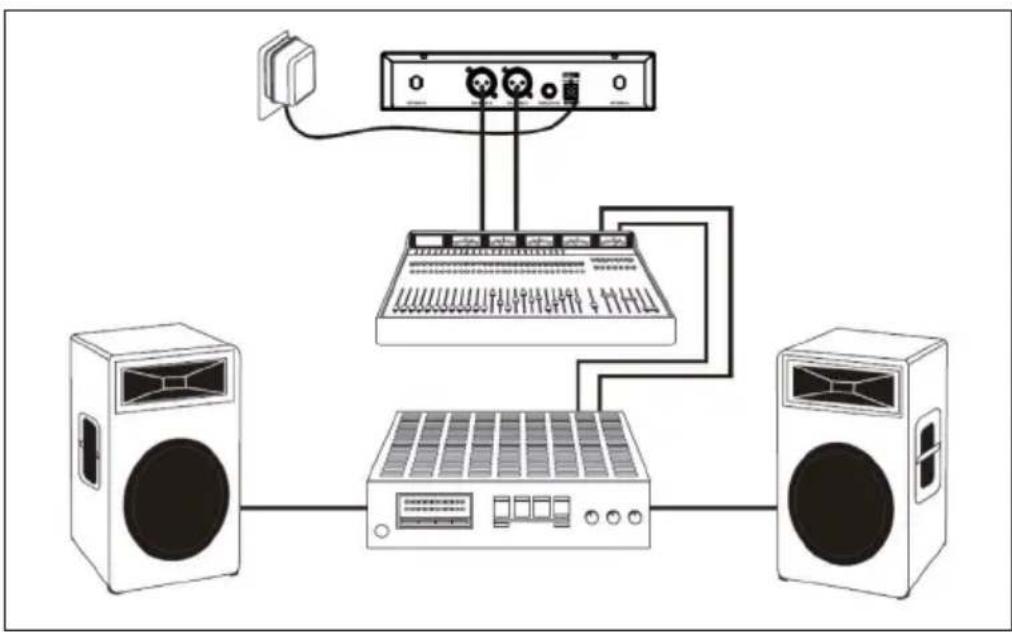

Comme indiqué sur le diagramme, connectez les sorties symétriques du récepteur aux entrées correspondantes de votre table de mixage, de vos enceintes actives ou autres.

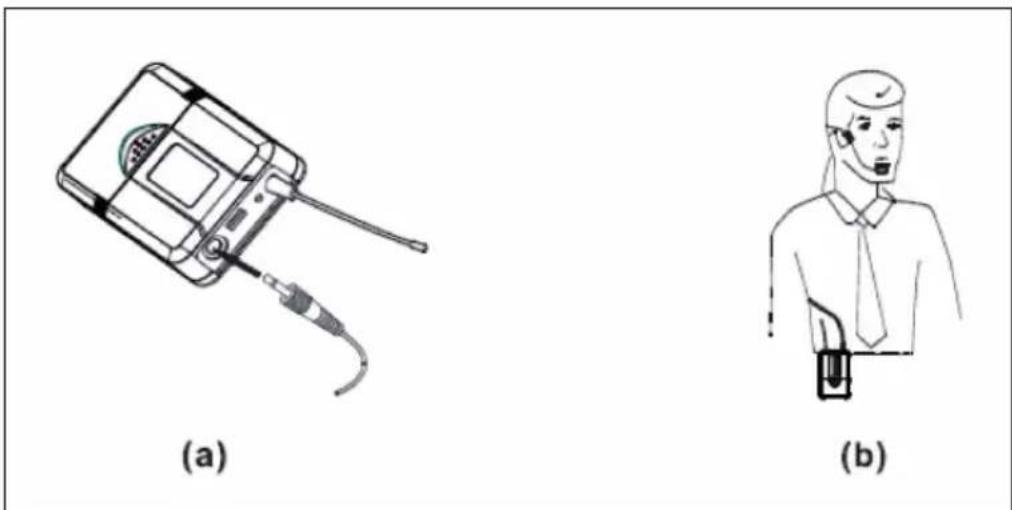

Reliez le casque fourni (10026455 / 10026456) au Pack ceinture, comme indiqué sur l'illustration.

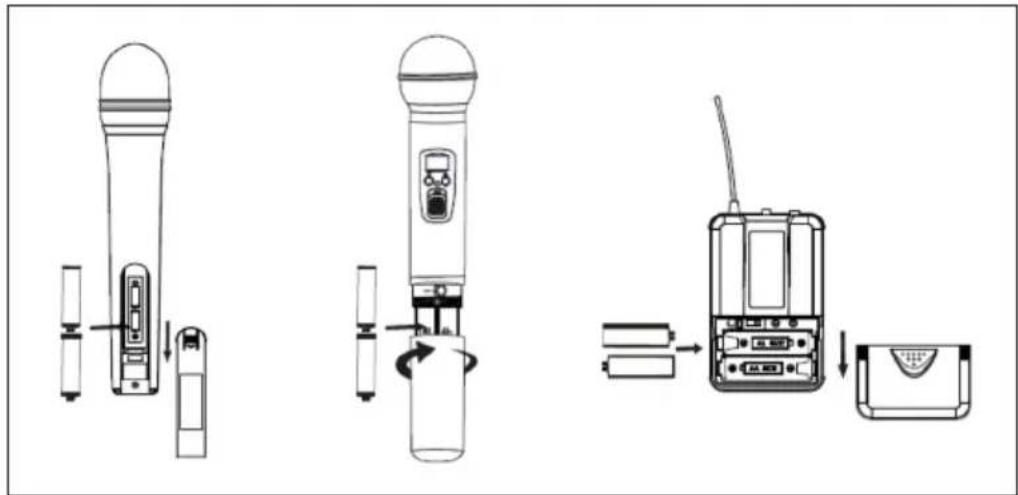

Insertion des piles :
Lorsque vous insérez la pile, veillez à respecter la polarité. Pour cela, observez les diagrammes à l'intérieur des compartments à piles.
RÉSOLUTION DES PROBLEMES
| Problème Indicateur Solution | ||
| Pas de son. Levoyant LED roUGE de l'émetteur ne s'allume pas. | Allumez l'émetteur. Assurez-vous que les piles chargées ont été insérées correctement. | |
| La LED de l'émetteur s'allume. | Le mode silencieux (MUTE) est-il activé? | |
| Les LED du récepteur s'allument. | Augmentez le volume. Assurez-vous que la connexion entre les sorties audio et votre table de mixage ou autre fonctionne. | |
| Les LED de l'émetteur s'allument, les LED du récepteur ne s'allument pas. | Assurez-vous que les fréquences de l'émetteur et du récepteur sont régliées de la même manière. | |
| L'intensité du signal est nettement plus faible qu'avac un câblage conventionnel / Des guitares différentes n'ont pas la même puissance. | Les LED du récepteur s'allument. | Compensez le problème à l'aide de la commande GAIN de l'émetteur et de la commande de volume du récepteur. |
| Le son est de plus en plus déformé. | Les LED du récepteur s'allument. | Les piles sont à plat. Changez-les. |
| Des interférences perturbent le son. | Les LED de signal s'allument. | Repérez les évientuelles sources d'interférences (autres émetteurs, armatures en acier). Éteignez les émetteurs dont vous n'avez pas besoin. Marquez-les en tant que « Dead Spots ». |
Si la mise en rebut des apparciels électriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être éliminé avec les ordures menagères. Vous doivent l'acheminer vers un point de collecte pour le recyclage des apparciels électriques et électroniques. En respectant des règles de recyclage, vous protégEZ l'environnement et la santé de vossemblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, contactez votre autorité locale ou votre service d'élimination des déchets menagers.
Ce produit contient des piles. S'il existe une réglementation légale pour l'élimination des piles dans votre pays, ne les jetez pas avec les ordures menagères. Renseignez-vous sur les réglementations locales concernant la mise au rebut des piles. En respectant des règes de recyclage, vous protégEZ l'environnement et la santé de vossemblables des conséquences négatives.
Déclaration de CONFORMITE
CE UK CA
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
Importateur pour la Grande Bretagne :
Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX19UW Royaume Uni
La déclaration complète de conformité du fabricant est accessible par le lien suivant:
https://use.berlin/10026454
