Duett Pro V2 - Mikrofon Malone - Kostenlose Bedienungsanleitung

Produkttyp	UHF Funkmikrofonsystem (Empfänger + Sender)
Marke	Malone
Modell	Duett Pro V2
Artikelnummern	10026454, 10026455, 10026456
Frequenzband	823 - 832 MHz (UHF)
Maximale Reichweite	50 m
Frequenzgang	100 Hz - 18 kHz (±3 dB)
Gesamtklirrfaktor (THD)	< 1%
Signal-Rausch-Verhältnis	> 85 dB
HF-Ausgangsleistung Sender	≥ 10 dBm
Maximale Abweichung	± 70 kHz
Abmessungen Empfänger	215 x 170 x 50 mm
Abmessungen Mikrofon (Ø x H)	250 x 50 mm
Abmessungen Belt-Pack	100 x 65 x 30 mm
Stromversorgung Empfänger	Netzadapter 230 V / 50 Hz (Ausgang 13-15 V DC, 300-500 mA)
Stromversorgung Sender	2 AA-Batterien 1,5 V pro Stück
Anschlüsse Empfänger	Symmetrischer XLR-Ausgang, unsymmetrischer 6,3-mm-Klinkenausgang, Antenneneingang
Hauptfunktionen	Drahtlose Übertragung, Lautstärkeregelung, LCD-Anzeige, LED-Anzeigen, Gain-Einstellung (Belt-Pack), Stummschaltung
Verwendungszweck	Sprach- und Gesangsübertragung in Innenräumen
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheitshinweise	Gerät nicht öffnen, außerhalb der Reichweite von Kindern aufbewahren, nicht Feuchtigkeit aussetzen

Häufig gestellte Fragen - Duett Pro V2 Malone

Wie schalte ich das Duett Pro V2 System ein?

Um den Empfänger einzuschalten, drücken Sie die Power-Taste. Um den Sender (Mikrofon oder Belt-Pack) einzuschalten, drücken Sie die POWER/MUTE-Taste, bis das Display aufleuchtet.

Wie stelle ich die Frequenz am Duett Pro V2 ein?

Verwenden Sie die UP- und DOWN-Tasten am Sender oder Empfänger, um einen Kanal auszuwählen. Stellen Sie sicher, dass Sender und Empfänger auf derselben Frequenz sind.

Was mache ich, wenn kein Ton kommt?

Überprüfen Sie zuerst, ob der Sender eingeschaltet ist und die Batterien geladen sind. Stellen Sie am Empfänger sicher, dass die Lautstärke ausreichend ist und die Audioverbindung korrekt ist. Überprüfen Sie auch, ob die Frequenzen gepaart sind.

Wie groß ist die maximale Reichweite des Duett Pro V2?

Die maximale Reichweite beträgt etwa 50 Meter im Freifeld, kann aber je nach Hindernissen und Störungen variieren.

Wie lange halten die Batterien?

Die Batterielebensdauer hängt von der Nutzung ab, aber mit neuen Alkalibatterien können Sie mehrere Stunden Dauerbetrieb erwarten. Achten Sie auf die Batterieanzeige.

Kann ich das Belt-Pack mit einem Lavaliermikrofon verwenden?

Ja, das Belt-Pack verfügt über einen Audioeingang für Lavalier- oder Headset-Mikrofon. Verwenden Sie den STATE-Schalter, um den passenden Eingangsmodus zu wählen.

Wie behebe ich Audiostörungen?

Identifizieren Sie Störquellen (andere Sender, Metallflächen) und entfernen Sie sich davon. Sie können auch den Kanal wechseln oder nicht verwendete Sender deaktivieren.

Was bedeuten die LEDs am Empfänger?

Die Power-LED zeigt an, dass der Empfänger eingeschaltet ist. Die RF-LED leuchtet bei Empfang eines Signals. Die AF-LED blinkt bei Audio. Die Low-Batt-LED zeigt schwache Batterien im Sender an.

Wie reinige ich das Duett Pro V2 Mikrofon?

Wischen Sie die Oberflächen mit einem weichen, trockenen Tuch ab. Für den Mikrofonkorb können Sie ihn abschrauben und mit einer weichen Bürste reinigen. Vermeiden Sie Flüssigkeiten.

Wo finde ich die Konformitätserklärung?

Die vollständige Konformitätserklärung ist online verfügbar unter: https://use.berlin/10026454.

BEDIENUNGSANLEITUNG Duett Pro V2 Malone

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihr's Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Technische Daten 4

Bestimmungsgemäß Gebrauch 5

Tipps zum Erreichen der optimalen Leistung 5

Geräteübersicht 6

Inbetriebnahme 9

Fehlerbehebung 11

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 12

Hinweise zur Entsorgung 14

Konformitätserklarung 14

English 17

Français 27

Espanol 37

Italiano 47

TECHNISCHE DATEN

Artikelnummer(n) 10026454, 10026455, 10026456
Frequenzrahmaen 823-832 MHz
Reichweite max. 50 m
Frequenzgang 100 Hz - 18 kHz, +/- 3 dB
THD < 1%
Empfänger
Netzteil: Spanningsversorgung 230 V / 50 Hz
Empfänger: Spanningsversorgung 13 - 15 V DC, 300-500 mA
Signal/Noise Ratio > 85 dB
Maße (B x T x H) 215 x 170 x 50 mm
Artikelnummer(n) 10026454, 10026456
Mikrofon
Spanningsversorgung 2 x 1,5 V AA-Batterie
Sendeband FM
RF Output ≥ 10 dBm
Maximale Abweichung ± 70 kHz
Maße (Ø x H) 250 x 50 mm
Artikelnummer(n) 10026455, 10026456
Belt-Pack
Spanningsversorgung 2 x 1,5 V AA-Batterie
Sendeband FM
RF Output ≥ 10 dBm
Maximale Abweichung ± 70 kHz
Maße (BxTxH) 100 x 65 x 30 mm

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieses Gerät dient zur Übertragung von Sprache und Gesang. Es ist ausschließlich für diesen Zweck bestimmt undarf nur zu dieserm Zweck verwendet werden. Esarf nur in der Art und Weise verwendet werden, wie es in dieser Gebrauchsanleitung beschreiben ist.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Dem Mikrofon-System liegen Mikrofone mit integriertem Sender bei, die zur drahtlosen Signalübertragung an die Empfangseinheit dienen. Die Systeme arbeiten innerhalb des UHF-Spektrums (823 MHz - 832 MHz). Die Übertragungsreichweite beträgt ca. 50 m und hängt von den örtlichen Gegebenheiten ab. Die Geräte sind zur Verwendung in Innenaumen konzipiert.

TIPPS ZUM ERREICHEN DER OPTIMALEN LEISTUNG

• Stellen Sie sicher, dass Sie immer eine der Empfangsantennen von der Sendeposition aus sehen können.
• Halten Sie den Abstand vom Sender zum Empfänger so kurz wie möglich.
• Stellen Sie die Empfangsantennen in einem Winkel von 45^ von der Senkrechten ein.
• Achten Sie daraufuf, dass sich die Empfangsantenne nicht in der Nähe von Metallflächen befindet.
• Achten Sie auf die Batterieanzeige und erneuern Sie die Batterien wenn die rote Lampe leuchtet.
• Wenn Sie den Empfänger an einem Rack oder einem Anlagensystem verwenden, achten Sie darauf, dass sich die Antennen nicht berühren oder überkreuzen.
• Machen Sie vor einer Vorführung oder Präsentation einen Test-Rundgang. Sollten sich darauf Funklöcher zeigen,ändern Sie den Standort des Empfängers. Bleiben die Funklöcher dennoch, markieren und umgehen Sie sie.

GERÄTEÜBERSICHT

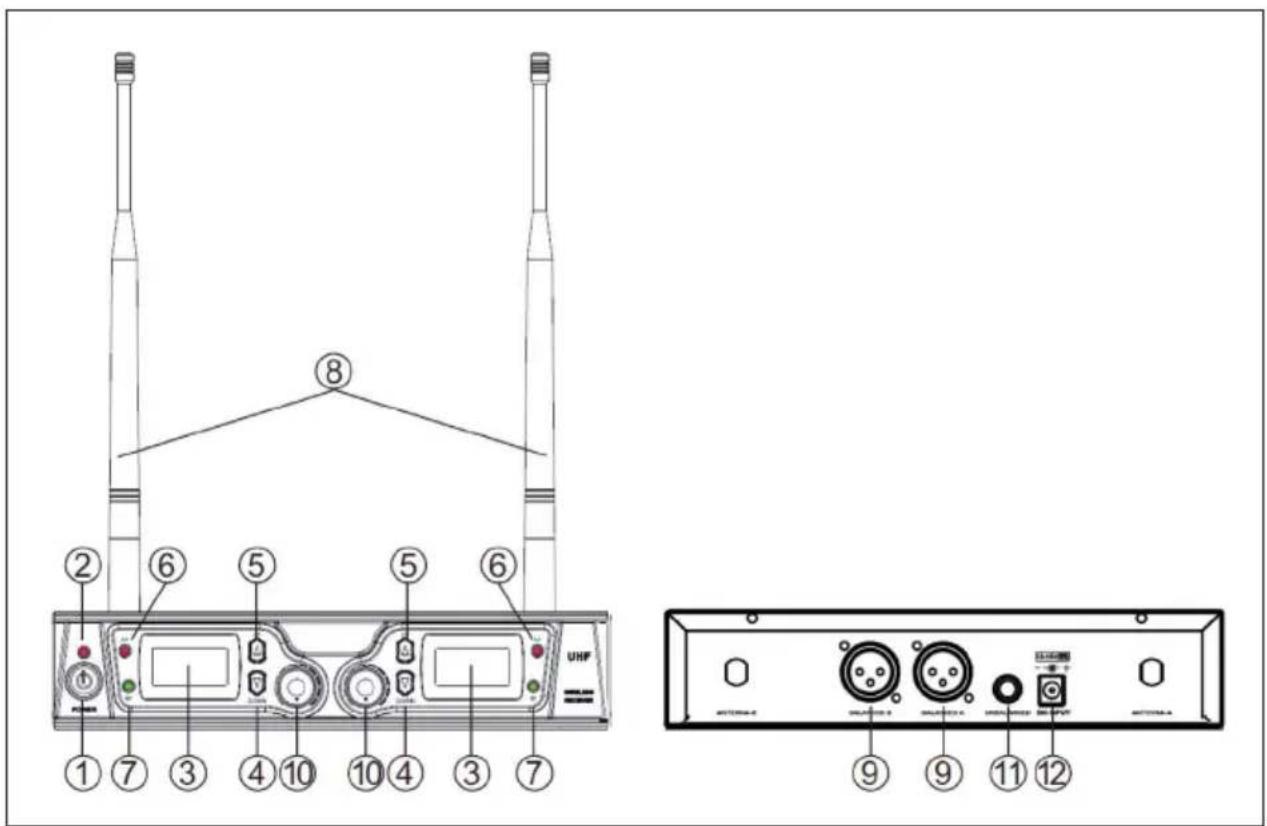

Empfangsteil

1 Power: Ein-/Ausschalten 7 RF LED	- zeit	Empfang an
2 Power LED 8 Antenne
3 LCD-Display 9 Symmetrischer XLR	-Ausgang
4 OWN (Nach unten) 10 VOLUME	Ausgangslautstärke
5 UP (Nach oben) 11		6,3 mm Klinken-Ausgang, unsymmetrisch
6 AF LED 12 Netzteil-Anschluss

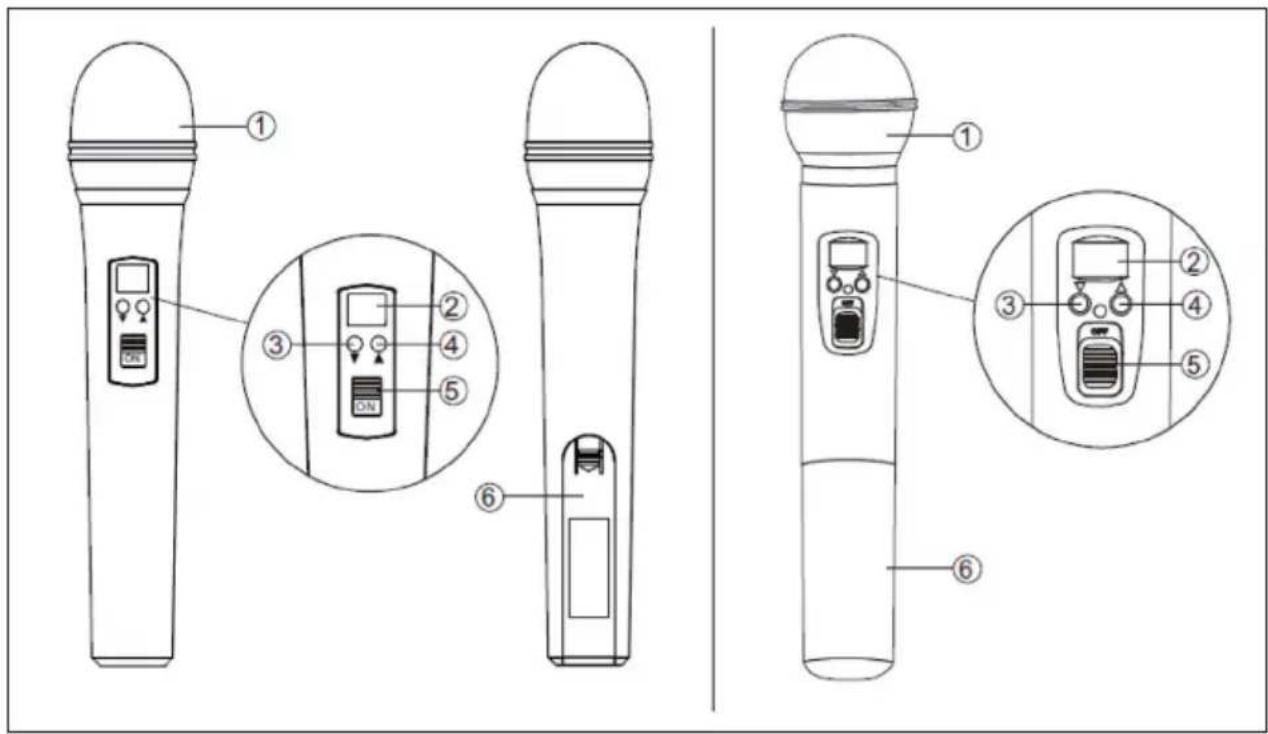

Mikrofon

1	Mikrofonkorb: Schützt die Kapsel und reduziert Popp- und Atemgeräusche
2	LCD-Display: Zeigt Frequenz/Kanal an
3	DOWN (Nach unten)
4	UP (Nach oben)
5	POWER/MUTE (Ein-/Ausschalten / Stummschalten)
6	Batterie-Fach

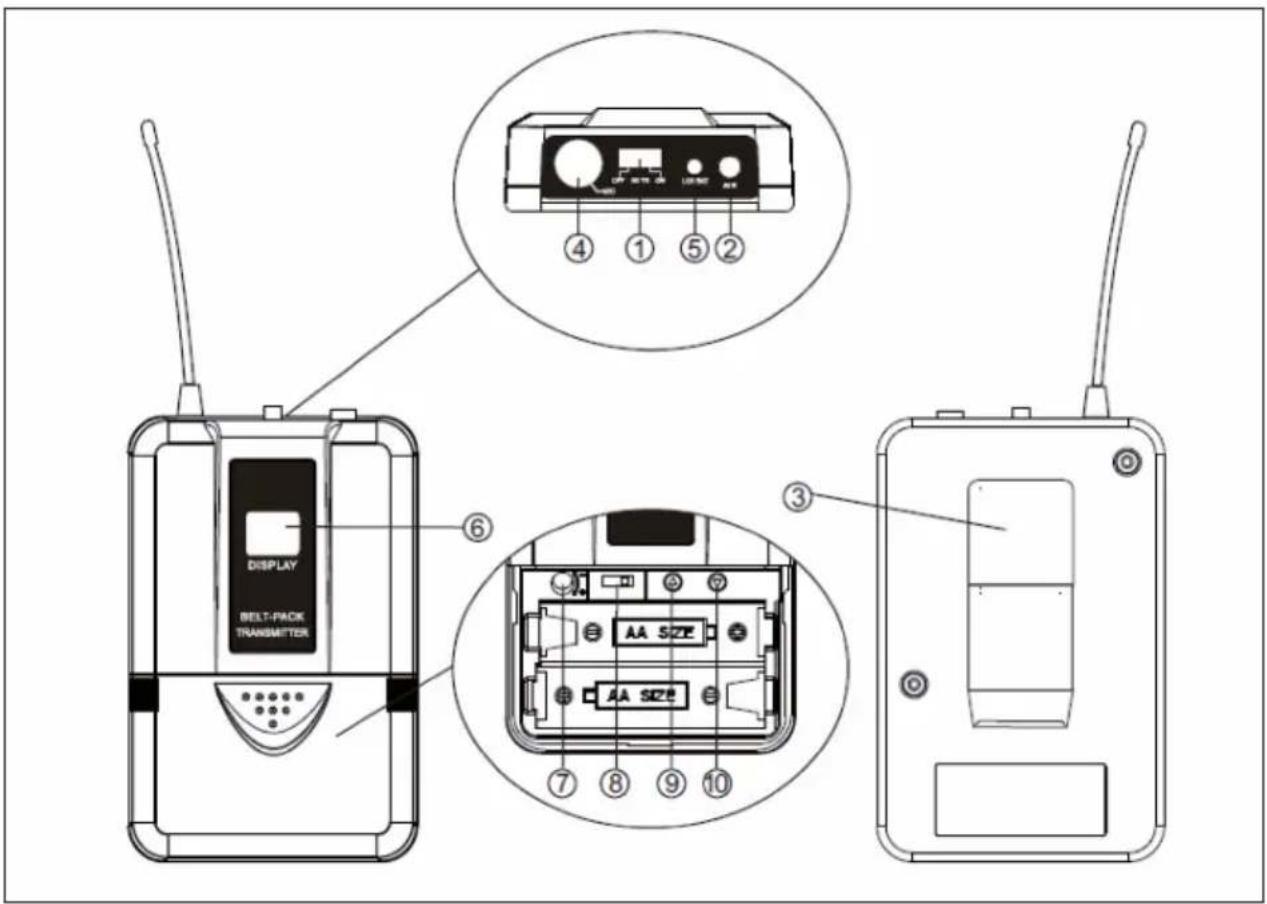

Belt Pack

1 POWER/MUTE (Ein-/Ausschalten/Stummschalten)
2 Ante nne
3 Gürtel-Clip
4 Audio-In (geeignet für Lavallier- und Headset-Mikrofone
5 LOW-BATT-LED: Zeigt schwache Batterie an
6 LCD-Display: Zeigt Frequenz/Kanal an
7 GAIN: Einstellen der Eingangs-Sensitivität
8	STATE: Umschalten zwischen Eingangs-Modi für Headset oder Lavallier-Mikro
9/10 UP/DOWN: Nach oben/unten (Kanal/Frequenz einstellen)

INBETRIEBNAHME

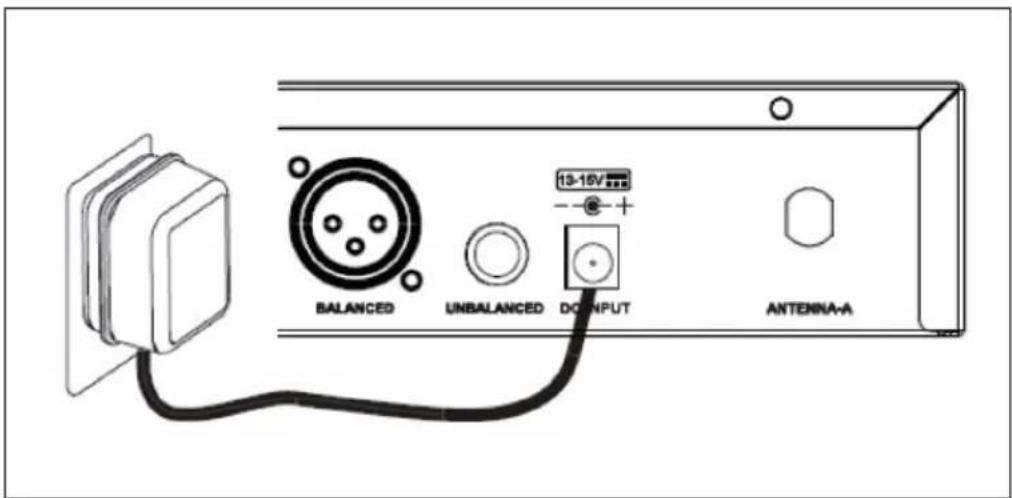

Verbinden Sie das Empfangsteil mit dem mitgelieferten Netzteil mit einer Steckdose.

Verbinden Sie die Antennen mit den entsprechend gekennzeichneten Anschlüssen an der Rückseite.

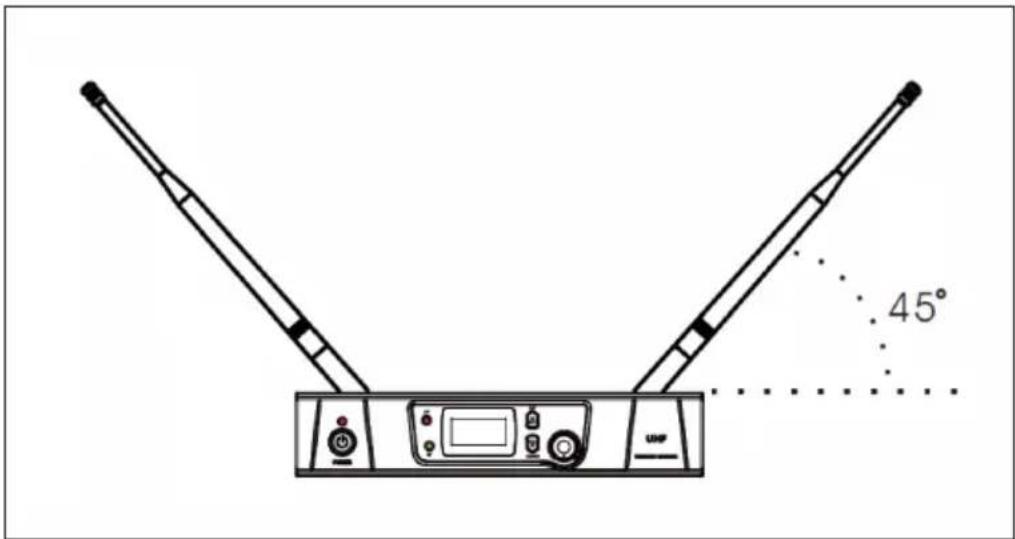

Stellen Sie die Antennen in einem etwa 45^ betragenden Winkel ein, um bestmöglichen Empfang zu garantieren.

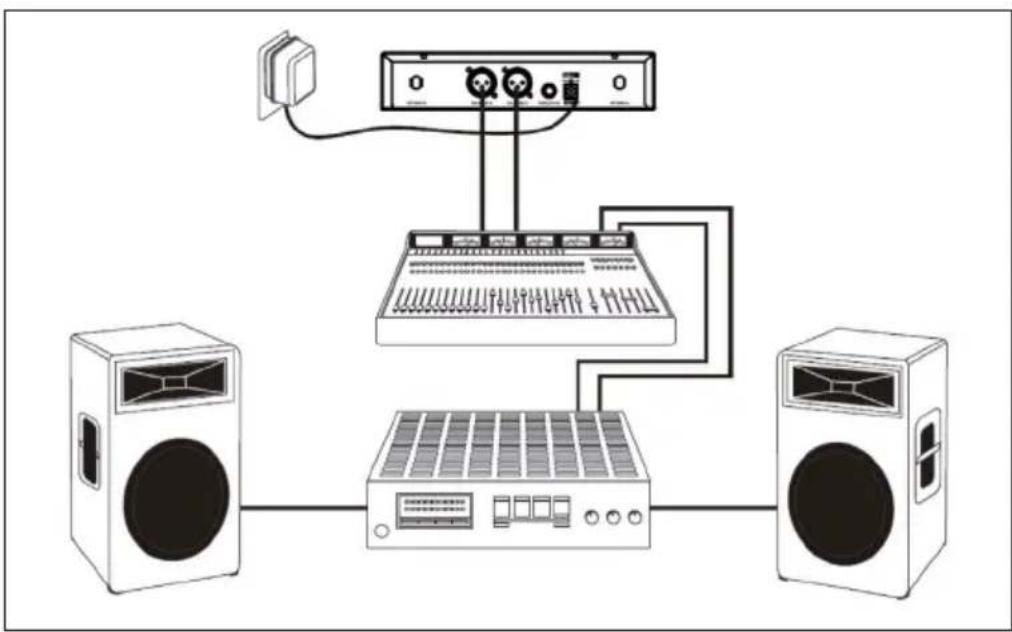

Verbinden Sie, wie auf dem Diagramm angedeutet, die symmetrischen Ausgänge des Empfängers mit entsprechenden Eingängen Ihres Mischpultes, aktiven Laatsprechern oder ähnlichem.

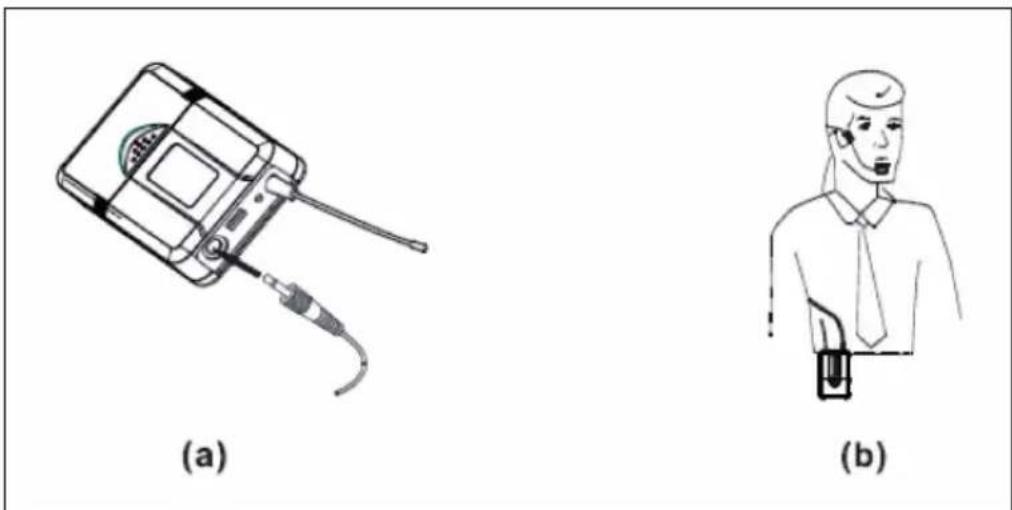

Verbinden Sie das mitgelieferte Headset (10026455 / 10026456) mit dem Belt Pack, wie auf der Abbildung zu erkennen.

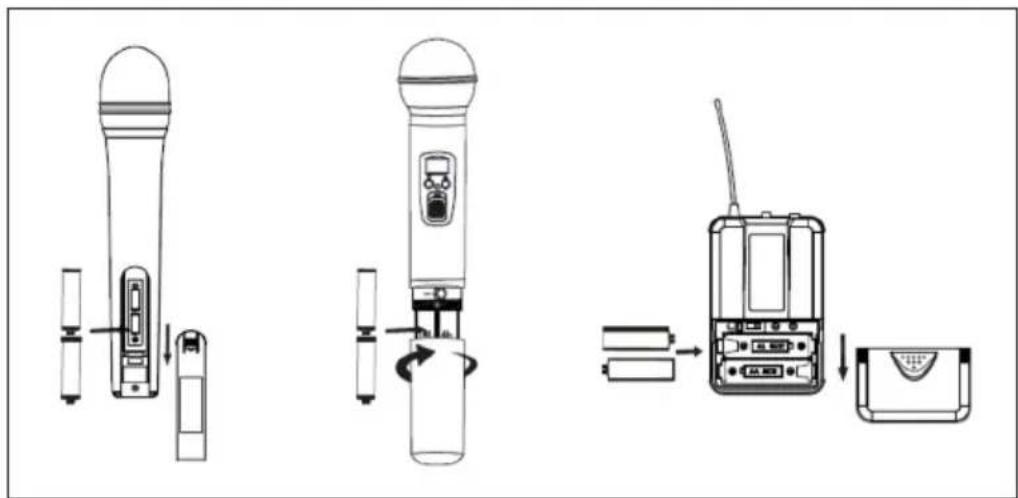

Einlagen Der Batterien:

Achten Sie beim Einlagen der Batterien daraufuf, die Polarität einzuhalten.
Betrachten Sie dazu die Diagramme auf der Innenseite der Batteriefischer.

FEHLERBEHEBUNG

Problem Indikator Lösungsansatz
Kein Ton. Die Rote Sender-LED	LED leuchtet nicht.	Schalten Sie den Sender ein. Stellen Sie safer, dass aufgeladenen Batterien richtig eingelegt sind.
	Die Sender-LED leuchtet. Ist die Stummschaltung (MUTE) aktiviert?
	Die Empfänger-LEDs leuchten.	Drehen Sie die Lautstärke auf. Stellen Sie safer, dass die Verbindung von den Audio-Outputs zu ihrem Mischpuhl o.ä. Funktioniert.
	Die Sender-LEDs leuchten, die Empfänger-LEDs leuchten nicht.	Stellen Sie safer, dass die Frenzen am Sender und Empfänger gleich eingestellt sind.
Die Signalstärke ist deutlich schwäch als bei konventioneller Verkabelung / Verschiedene Gitarren sind unterscheidlich laut.	Die Empfänger-LEDs leuchten.	Kompensieren Sie das Problem mithilfe des GAIN-Reglers am Sender und dem Lautstärkeregler am Empfänger.
Ton kling zunehmend verzerrt.	Die Empfänger-LEDs leuchten.	Die Batterien sind leer. Wechseln Sie sie.
Interferenzen stären das Klangbild.	Die Signal-LEDs leuchten.	lichen Sie mögliche Störquellen (andere Sender, Stahlarmierungen) ausfindig. Schalten Sie nicht benöigte Sender aus. Markieren Sie „Dead Spots".

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Gluhbirnen und Halogenlampen. Entsorgen Sie Gluhbirnen und Halogenlampenitte über den Hausmull, sofern Si nicht das WEEE Symbol tragien.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzern ein Altgerät des Endnuzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußerten Abmessung größter als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpf werden und ist auf drei Altgeräte pro Geräteart beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG,)namlich „Wärmeüberträger", „Bildschirmgeräte" (Oberfläche von mehr als 100~cm^2 ) oder „Großgeräte" (letztere mit mindestens einer äußerten Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Höhe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Website auszuwahlen.
• Batterien können überall Dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruchenen Mülltonne auf der Batterie zusammen die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, «Pb« für Blei und «Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effzient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer ihrer Altgeräte können Sie verlangern indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass diese Produkte nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

Dieses Produkt enthalt Batterien. Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

CE UK CA

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Die vollständige Konformitätserklärung des Herstellers finden Sie unter folgenden Link:

https://use.berlin/10026454
