BEDIENUNGSANLEITUNG Duett Pro V3 Malone

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Bestimmungsgemäßer Gebrauch 5

Tipps zum Erreichen der optimalen Leistung 5

Geräteübersicht 6

Inbetriebnahme 9

Fehlerbehebung 11

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 12

Hinweise zur Entsorgung 14

Konformitätserklärung 14

English 17

Français 27

Español 37

Italiano 47

TECHNISCHE DATEN

Artikelnummer(n) 10026454, 10026455, 10026456
Frequenzrahmen 823-832 MHz
Reichweite max. 50 m
Frequenzgang 100 Hz - 18 kHz, +/- 3 dB
THD < 1%
Empfänger
Netzteil: Spannungsversorgung 230 V / 50 Hz
Empfänger: Spannungsversorgung 13 - 15 V DC, 300-500 mA
Signal/Noise Ratio > 85 dB
Maße (B x T x H) 215 x 170 x 50 mm
Artikelnummer(n) 10026454, 10026456
Mikrofon
Spannungsversorgung 2 x 1,5 V AA-Batterie
Sendeband FM
RF Output ≥ 10 dBm
Maximale Abweichung ± 70 kHz
Maße (∅ x H) 250 x 50 mm
Artikelnummer(n) 10026455, 10026456
Belt-Pack
Spannungsversorgung 2 x 1,5 V AA-Batterie
Sendeband FM
RF Output ≥ 10 dBm
Maximale Abweichung ± 70 kHz
Maße (BxTxH) 100 x 65 x 30 mm

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieses Gerät dient zur Übertragung von Sprache und Gesang. Es ist ausschließlich für diesen Zweck bestimmt und darf nur zu diesem Zweck verwendet werden. Es darf nur in der Art und Weise verwendet werden, wie es in dieser Gebrauchsanleitung beschrieben ist.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Dem Mikrofon-System liegen Mikrofone mit integriertem Sender bei, die zur drahtlosen Signalübertragung an die Empfangseinheit dienen. Die Systeme arbeiten innerhalb des UHF-Spektrums (823 MHz - 832 MHz). Die Übertragungsreichweite beträgt ca. 50 m und hängt von den örtlichen Gegebenheiten ab. Die Geräte sind zur Verwendung in Innenräumen konzipiert.

TIPPS ZUM ERREICHEN DER OPTIMALEN LEISTUNG

• Stellen Sie sicher, dass Sie immer eine der Empfangsantennen von der Sendeposition aus sehen können.
• Halten Sie den Abstand vom Sender zum Empfänger so kurz wie möglich.
• Stellen Sie die Empfangsantennen in einem Winkel von 45° von der Senkrechten ein.
• Achten Sie darauf, dass sich die Empfangsantenne nicht in der Nähe von Metallflächen befindet.
• Achten Sie auf die Batterieanzeige und erneuern Sie die Batterien wenn die rote Lampe leuchtet.
• Wenn Sie den Empfänger an einem Rack oder einem Anlagensystem verwenden, achten Sie darauf, dass sich die Antennen nicht berühren oder überkreuzen.
• Machen Sie vor einer Vorführung oder Präsentation einen Test-Rundgang. Sollten sich dabei Funklöcher zeigen, ändern Sie den Standort des Empfängers. Bleiben die Funklöcher dennoch, markieren und umgehen Sie sie.

GERÄTEÜBERSICHT

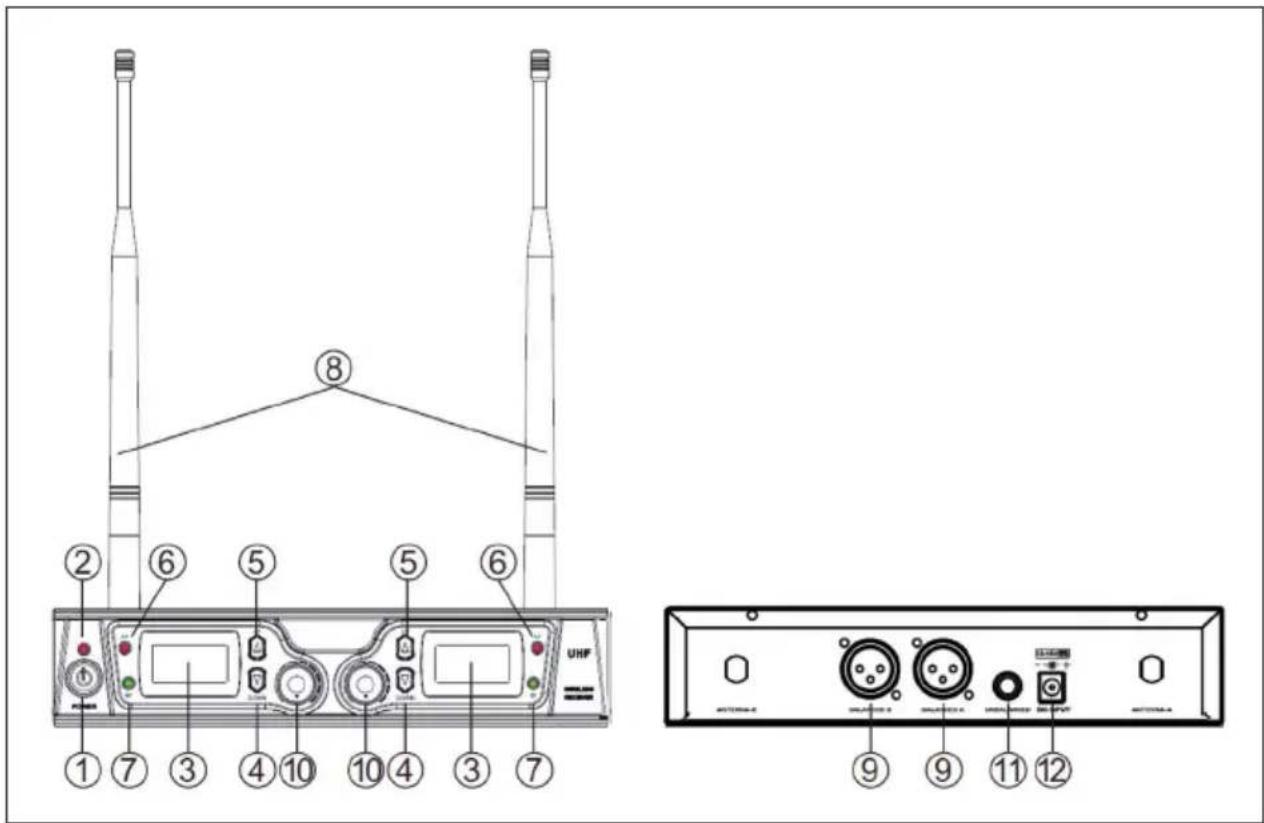

Empfangsteil

1 Power: Ein-/Ausschalten 7 RF LED	- zeigt	Empfang an
2 Power LED 8 Antenne
3 LCD-Display 9 Symmetrischer XLR	-Ausgang
4 DOWN (Nach unten) 10 VOLUME	Ausgangslautstärke
5 UP (Nach oben) 11		6,3 mm Klinken-Ausgang,unsymmetrisch
6 AF LED 12 Netzteil-Anschluss

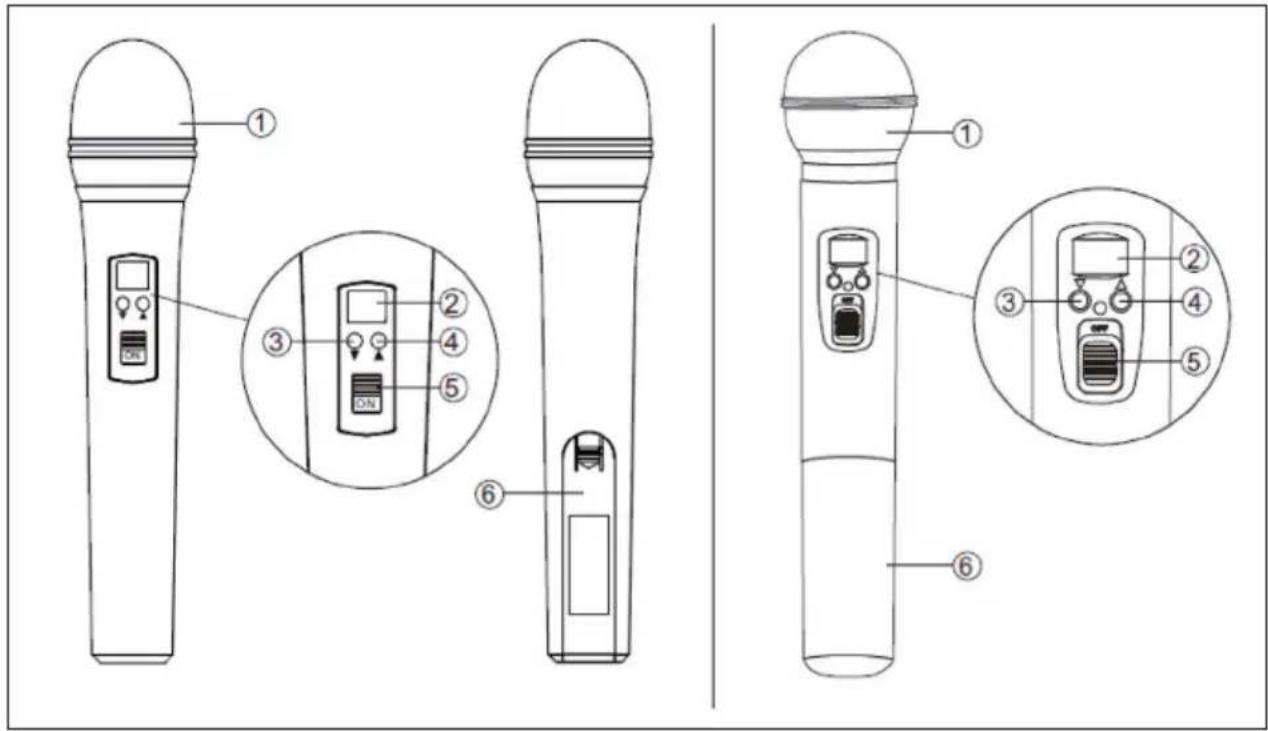

Mikrofon

1	Mikrofonkorb: Schützt die Kapsel und reduziert Popp- und Atemgeräusche
2	LCD-Display: Zeigt Frequenz/Kanal an
3	DOWN (Nach unten)
4	UP (Nach oben)
5	POWER/MUTE (Ein-/Ausschalten / Stummschalten)
6	Batterie-Fach

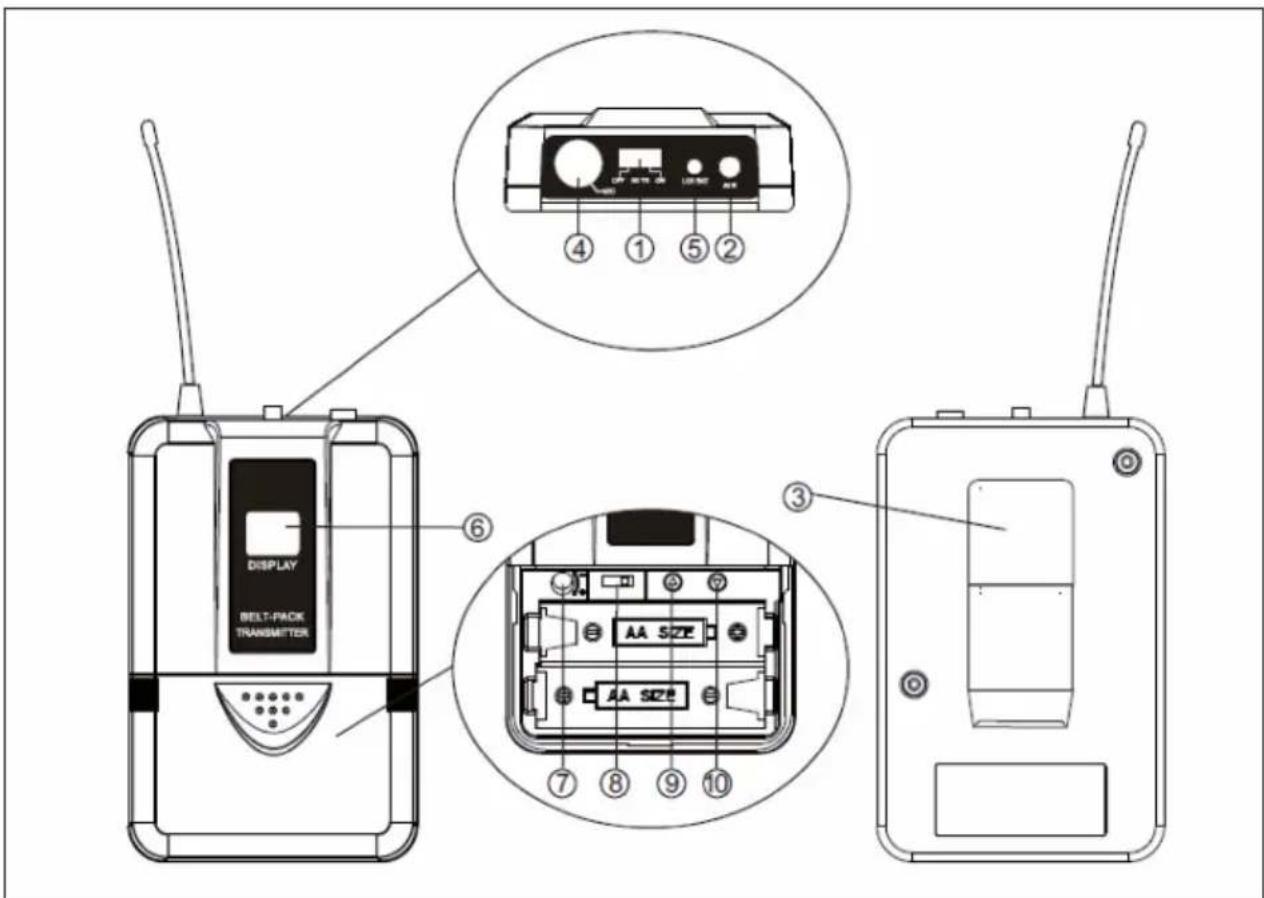

Belt Pack

1 POWER/MUTE (Ein-/Ausschalten/Stummschalten)
2 Antenne
3 Gürtel-Clip
4 Audio-In (geeignet für Lavallier- und Headset-Mikrofone
5 LOW-BATT-LED: Zeigt schwache Batterie an
6 LCD-Display: Zeigt Frequenz/Kanal an
7 GAIN: Einstellen der Eingangs-Sensitivität
8	STATE: Umschalten zwischen Eingangs-Modi für Headset oder Lavallier-Mikro
9/10 UP/DOWN: Nach oben/unten (Kanal/Frequenz einstellen)

INBETRIEBNAHME

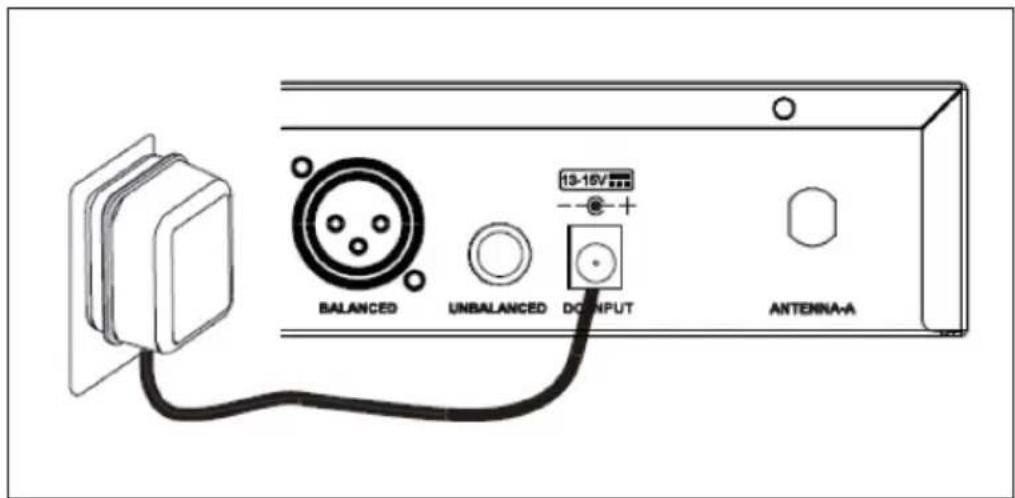

Verbinden Sie das Empfangsteil mit dem mitgelieferten Netzteil mit einer Steckdose.

Verbinden Sie die Antennen mit den entsprechend gekennzeichneten Anschlüssen an der Rückseite.

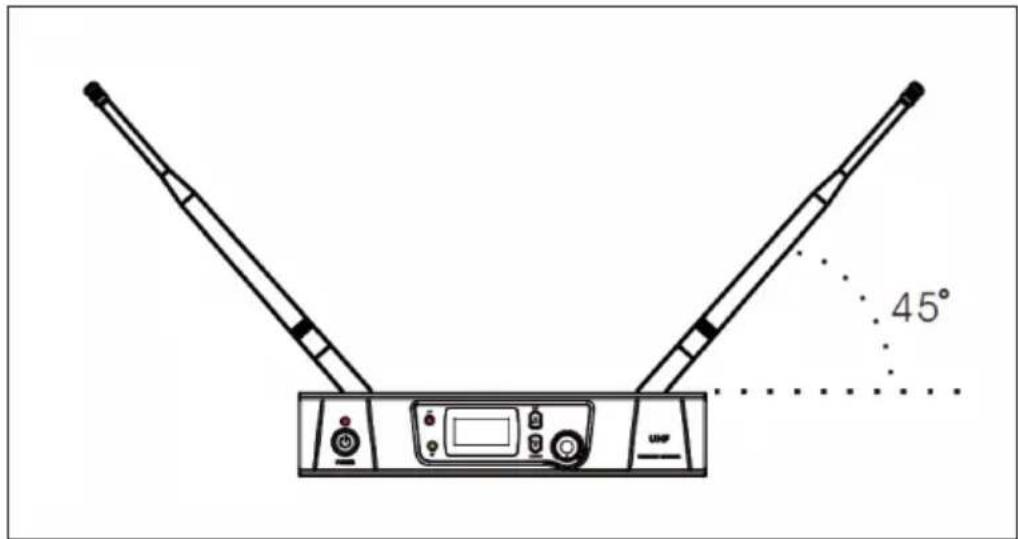

Stellen Sie die Antennen in einem etwa 45° betragenden Winkel ein, um bestmöglichen Empfang zu garantieren.

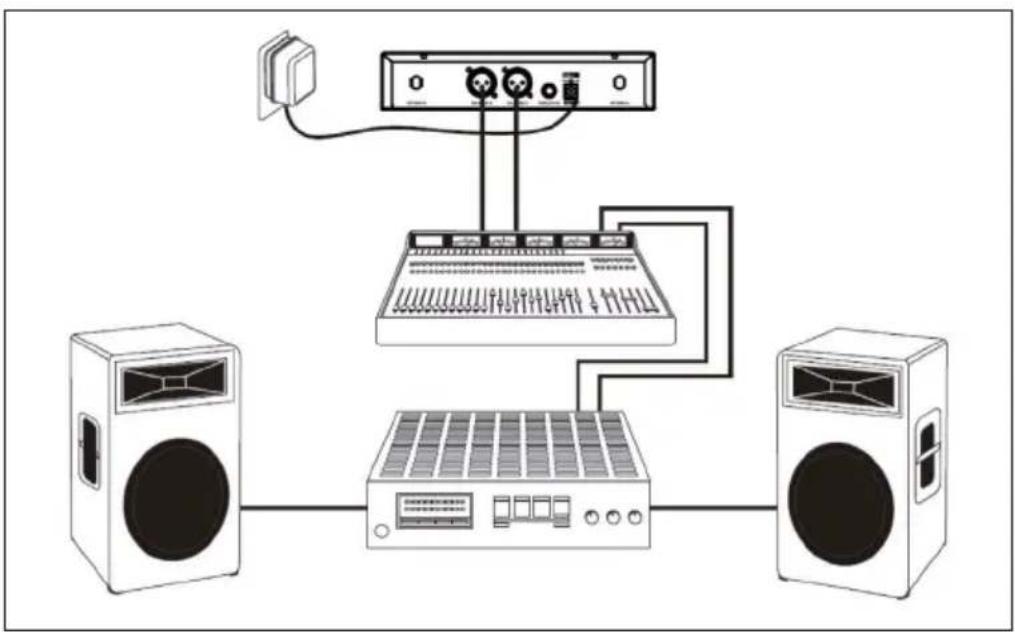

Verbinden Sie, wie auf dem Diagramm angedeutet, die symmetrischen Ausgänge des Empfängers mit entsprechenden Eingängen Ihres Mischpultes, aktiven Lautsprechern oder ähnlichem.


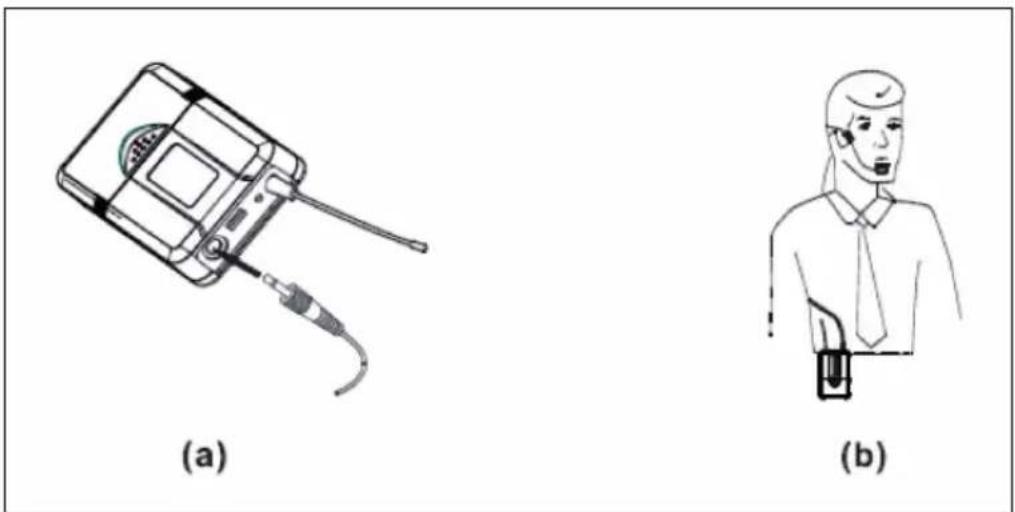

Verbinden Sie das mitgelieferte Headset (10026455 / 10026456) mit dem Belt Pack, wie auf der Abbildung zu erkennen.

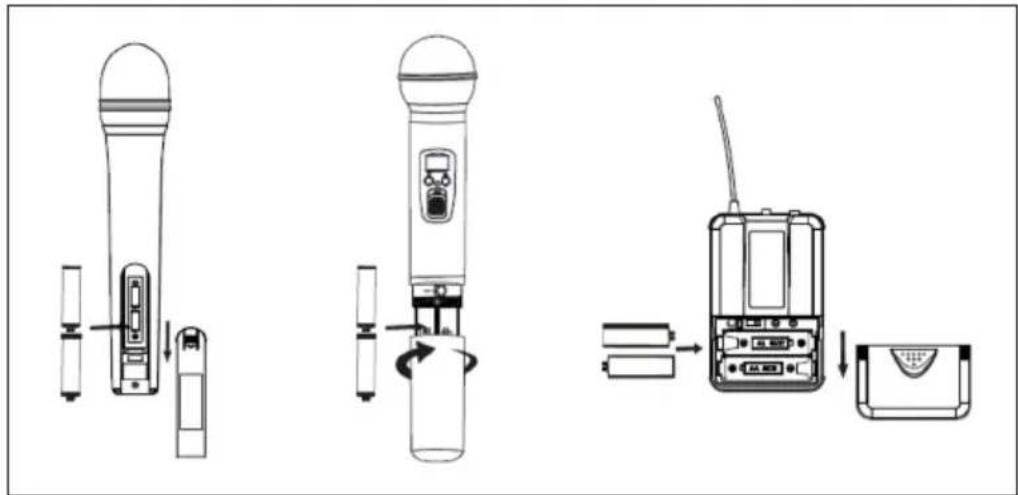

Einlegen Der Batterien:

Achten Sie beim Einlegen der Batterien darauf, die Polarität einzuhalten. Betrachten Sie dazu die Diagramme auf der Innenseite der Batteriefächer.

Problem Indikator Lösungsansatz
Kein Ton. Die Rote Sender-LED	leuchtet nicht.	Schalten Sie den Sender ein. Stellen Sie sicher, dass aufgeladenen Batterien richtigen eingelegt sind.
	Die Sender-LED leuchtet. Ist	die Stummschaltung (MUTE) aktiviert?
	Die Empfänger-LEDs leuchten.	Drehen Sie die Lautstärke auf. Stellen Sie sicher, dass die Verbindung von den Audio-Outputs zu Ihrem Mischpult o.ä. funktioniert.
	Die Sender-LEDs leuchten, die Empfänger-LEDs leuchten nicht.	Stellen Sie sicher, dass die Frequenzen am Sender und Empfänger gleich eingestellt sind.
Die Signalstärke ist deutlich schwächer als bei konventioneller Verkabelung / Verschiedene Gitarren sind unterschiedlich laut.	Die Empfänger-LEDs leuchten.	Kompensieren Sie das Problem mithilfe des GAIN-Reglers am Sender und dem Lautstärkeregler am Empfänger.
Ton kling zunehmend verzerrt.	Die Empfänger-LEDs leuchten.	Die Batterien sind leer. Wechseln Sie sie.
Interferenzen stören das Klangbild.	Die Signal-LEDs leuchten.	Machen Sie mögliche Störquellen (andere Sender, Stahlarmierungen) ausfindig. Schalten Sie nicht benötigte Sender aus. Markieren Sie „Dead Spots“.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

- Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

- Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

- Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und

2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Die vollständige Konformitätserklärung des Herstellers finden Sie unter folgendem Link:

https://use.berlin/10026454
