UHF450 - Mikrofon Malone - Kostenlose Bedienungsanleitung

Produkttyp	Drahtloses UHF-Mikrofon
Marke	Malone
Modell	UHF450
Stromversorgung des Empfängers	Netzadapter 120/230 V AC auf 13-15 V DC (300/500 mA)
Stromversorgung der Mikrofone	2 AA-Batterien pro Mikrofon/Sender
Modulationstyp	FM
Sendefrequenz	UHF (823-832 MHz), spezifische Frequenz auf Aufkleber
Übertragungsreichweite	Etwa 50 m (abhängig von örtlichen Gegebenheiten)
Verwendungszweck	Übertragung von Sprache und Gesang in Innenräumen
Audioausgänge	Symmetrische XLR-Buchse und 1/4"/Klinkenbuchse
Einstellungen	Lautstärke, Kanäle (aufwärts/abwärts), Lavalier-/Headset-Modus
Anzeige	LCD-Bildschirm an Empfänger und Mikrofon/Sender
Antenne	Antenne am Empfänger (Winkel 45° empfohlen)
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; Feuchtigkeit vermeiden
Sicherheit	Nicht geeignet für Personen mit eingeschränkten Fähigkeiten ohne Aufsicht; außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile und Reparaturmöglichkeit	AA-Batterien austauschbar; Netzadapter im Lieferumfang; für andere Teile den Hersteller kontaktieren
Allgemeine Informationen	Entspricht europäischen Normen; erfordert Frequenzgenehmigung in Deutschland

Häufig gestellte Fragen - UHF450 Malone

Wie schließe ich den Empfänger an einen Verstärker an?

Verwenden Sie ein Audiokabel, um den XLR- oder 1/4"-Ausgang des Empfängers mit dem Eingang Ihres Verstärkers oder Mischpults zu verbinden. Stellen Sie sicher, dass der Empfänger eingeschaltet und das Mikrofon eingeschaltet ist.

Wie ändere ich die Frequenz oder den Kanal?

Am Empfänger oder Mikrofon verwenden Sie die Tasten AUF und AB, um durch die Kanäle zu blättern. Das LCD zeigt die ausgewählte Frequenz und den Kanal an. Stellen Sie sicher, dass Sender und Empfänger auf demselben Kanal eingestellt sind.

Wie lange halten die Batterien?

Die Betriebsdauer hängt vom Batterietyp und der Nutzung ab. Mit neuen Alkalibatterien können etwa 8 Stunden erreicht werden. Die rote LED am Sender leuchtet bei schwachen Batterien auf.

Wie groß ist die maximale Reichweite des Systems?

Die Reichweite beträgt in Innenräumen etwa 50 Meter, kann aber je nach Hindernissen (Wände, Metallflächen) und Störungen variieren.

Was tun bei Störungen oder Signalverlust?

Überprüfen Sie, ob die Antennen im 45°-Winkel und frei sind. Halten Sie den Empfänger von Metallflächen fern. Versuchen Sie, den Kanal zu wechseln. Wenn das Problem weiterhin besteht, versetzen Sie den Empfänger oder das Mikrofon.

Wie reinige ich das Mikrofon?

Verwenden Sie ein weiches, trockenes Tuch, um den Korb und das Gehäuse abzuwischen. Vermeiden Sie flüssige oder scheuernde Reinigungsmittel. Tauchen Sie das Gerät niemals in Wasser.

Gibt es Sicherheitsvorkehrungen zu beachten?

Lassen Sie Kinder das Gerät nicht unbeaufsichtigt benutzen. Verwenden Sie es nicht in der Nähe von Wasser oder Wärmequellen. Ersetzen Sie die Batterien bei schwachem Zustand, um ein Auslaufen zu vermeiden.

Kann ich dieses System mit anderen Mikrofonmarken verwenden?

Dieses System ist für den Betrieb mit den Malone-Sendern der UHF450-Serie ausgelegt. Die Verwendung anderer Marken kann aufgrund der Frequenzen und des Protokolls möglicherweise nicht kompatibel sein.

Wie lagere ich das System bei Nichtgebrauch?

Entfernen Sie die Batterien, um ein Auslaufen zu verhindern. Bewahren Sie den Empfänger und die Mikrofone an einem trockenen, staubfreien Ort auf. Vermeiden Sie extreme Temperaturen.

Was tun, wenn sich der Empfänger nicht einschaltet?

Überprüfen Sie, ob der Netzadapter korrekt am Empfänger und an der Steckdose angeschlossen ist. Testen Sie eine andere Steckdose. Wenn das Problem weiterhin besteht, könnte der Adapter oder der Empfänger defekt sein.

BEDIENUNGSANLEITUNG UHF450 Malone

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihr's Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Bestimmungsgemäßer Gebrauch 4

Zulassung 4

Geräteübersicht 5

Systemanschluss 8

Anschluss des Taschenfunksenders 8

Batterien einlagen 9

Tipps zur Erreichung der optimalen Leistung 9

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 10

Hinweise zur Entsorgung 12

Konformitätserklarung 12

English 13

Espanol 21

Français 29

Italiano 37

TECHNISCHE DATEN

Artikelnummer 10010793, 10010794, 10010795

Stromversorgung Receiver 120 V / 230 V AC zu 13-15 VDC Adapter (300/500 mA)

Stromversorgung Mikrofone 2x AA Batterien

Modulationstyp Mikrofone FM

Sendefrequenz Mikrofone UHF (823-832 MHz), konkrete Frequenz siehe Aufkleber am Mikrofon

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieses Gerät dient zur Übertragung von Sprache und Gesang. Es ist ausschließlich für diesen Zweck bestimmt und damit nur zu dieser Zweck verwendet werden. Es damit nur in der Art und Weise verwendent werden, wie es in dieser Gebrauchsanleitung beschrieben ist.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Dem Mikrofon-System liegen Mikrofone mit integriertem Sender bei, die zur drahtlosen Signalübertragung an die Empfangseinheit dienen. Die Systeme arbeiten innerhalb des UHF-Spektrums (823 MHz - 832 MHz). Die Übertragungsreichweite beträgt ca. 50 m und hängt von den örtlichen Gegebenheiten ab. Die Geräte sind zur Verwendung in Innenräumen konzipiert.

ZULASSUNG

Das Funk-Mikrofonsystem wurde gemäß den europäischen Standards EN 300422-1 V1.3.2, EN 300422-2 V1.2.2, EN 301489-9-1 V1.9.1, EN 301489-9-1 V1.4.1 und EN 60065:2002+A1, EN 60065: 2006+A11, EN 60065: 2008+A2: 2010, EN 62479: 2010 geprüft.

Dieses Produkt entspricht somit der RED-Richtlinie der Europäischen Union und benötigt deshalb keine Einzel-EG-Baumusterprüfung jeder Mitgliedslandes. Die Prüfstelle ist

CE1622 ①

These Funkanlage entspricht der Geräteklasse 2 und benötigt eine Einzelfrequenzzuteilung für den Betrieb in der Bundesrepublik Deutschland. Die Formulare für die Frequenzzuteilung fänden Sie im Internet auf der Webseite der Bundesnetzagentur: www.bundesnetzagentur.de.

Auch für den Betrieb in einem anderen Land kann es notwendig sein, eine Zulassung bei den nationalen Behörden zu beantragen.

GERÄTEÜBERSICHT

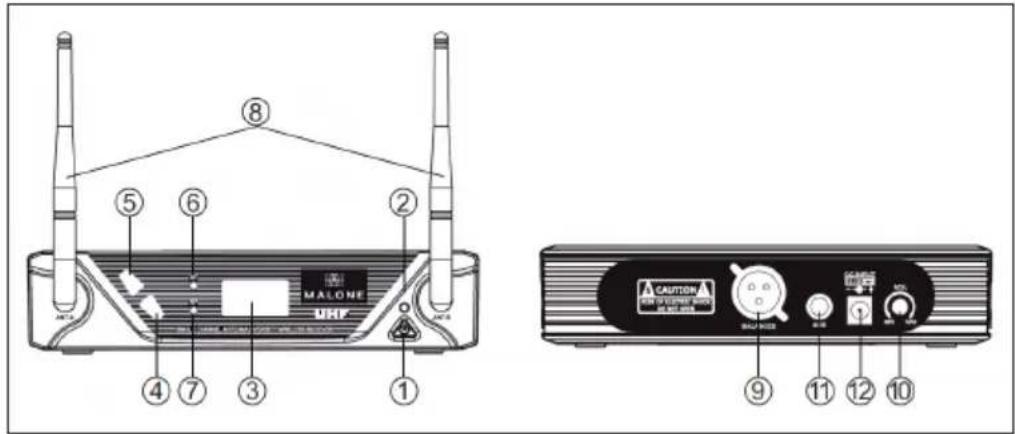

Ein-Kanal-Empfänger

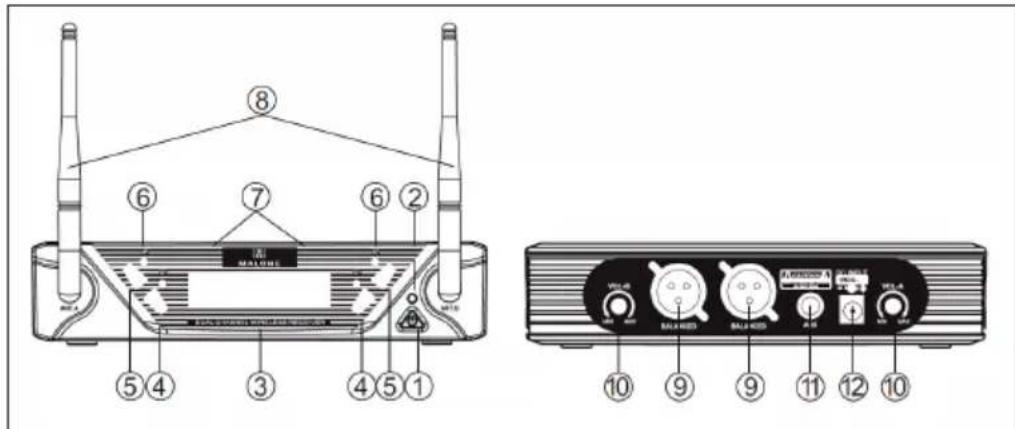

Zwei-Kanal-Empfänger

1 Netzschalter: Empfänger EIN/AUS schalten.
2 Netzanzeige: EIN/AUS Kontrollleuchte
3 LCD Display: Zeigt Empfangsfrequency, Kanal usw. an.
4 AB-Taste: Absteigende Kanaldaten einstellen.
5 AUF-Taste: Aufsteigende Kanaldaten einstellen.
6 AF-Audiogel-Anzeige: Zeigt den Audiogel des Drahtlos-Systems an.
7 RF-Signalanzeige: Leuchtet wenn der Empfänger ein RF-Signal vom Sender empfangt.
8 Antenne
9 Ausgeglichene XLR Ausgangsbuchse: Verbinden Sie das Audiokabel von dieser Buchse mit dem Eingangsanschluss des Verständerkers/Mixers.
10 Lautstärkeregler: Einstellen der Lautstärke des Empfängers.
11 1/4" Audio-Ausgangsbuchse: Verbinden Sie das Audiokabel von dieser Buchse mit dem Eingangssanschluss des Verständner/Mixers.
12 Netzanschluss: Verbinden Sie den AC/DC Adapter mit dem Empfänger.

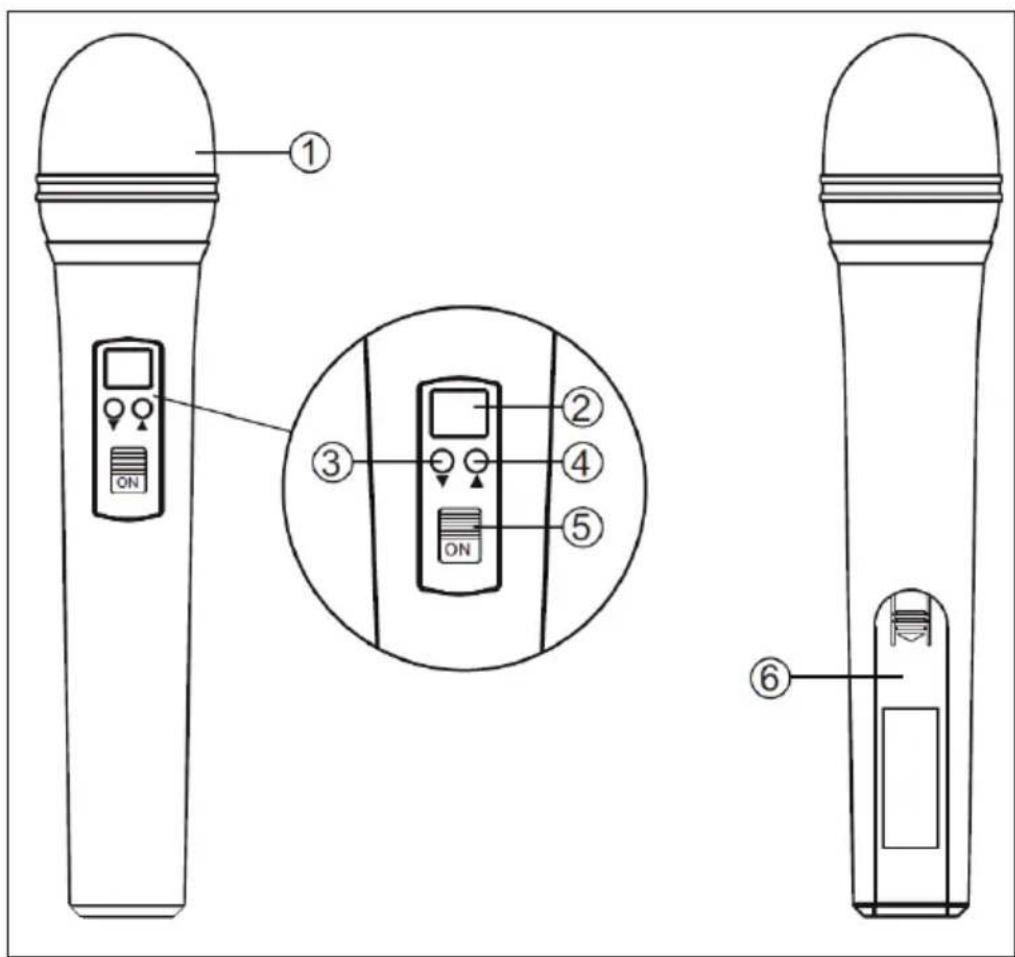

Mikrofon

1 Mikrofongrill: Schützt den Schallwandler und hilft Atem und Windgeräusche zu reduzieren.
2 LCD-Display: Zeigt Empfangsfrequency, Kanal usw. an.
3 AB-Taste: Absteigende Kanaldaten einstellen.
4 AUF-Taste: Aufsteigende Kanaldaten einstellen.
5 Strom- und Audio-Mute-Schalter.
6 Batterieabdeckung

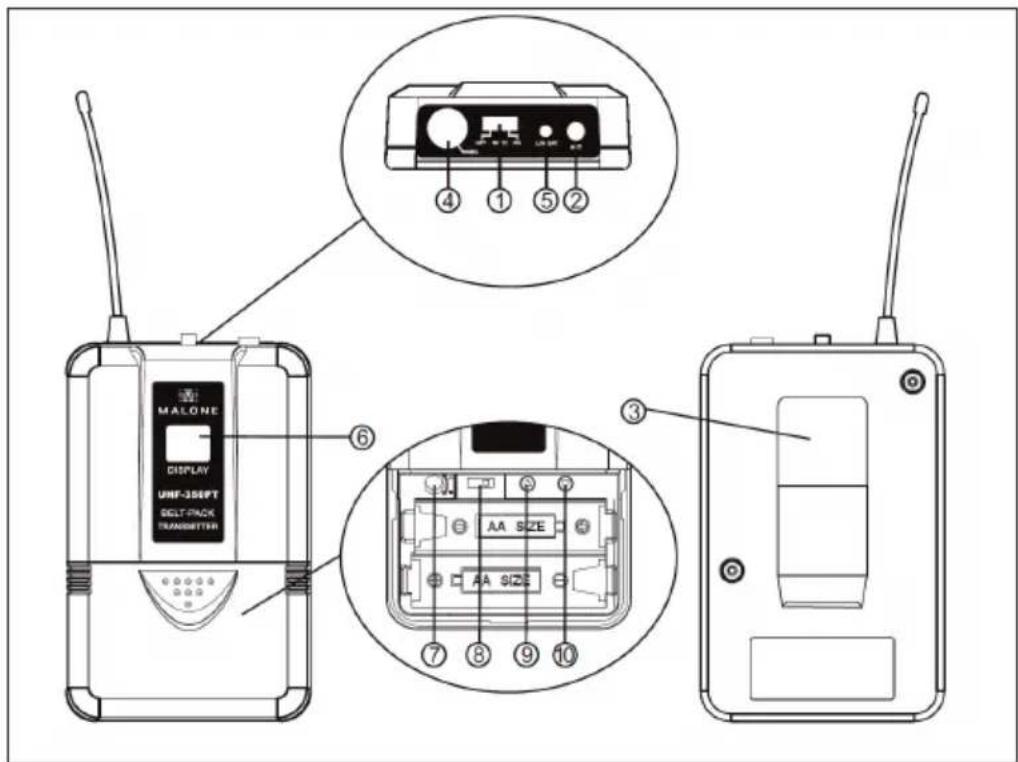

Taschenfunksender

1 Strom- und Audio-Mute-Schalter.
2 Antenne: Übertragt das RF-Signal des Senders
3 Gurtel-Clip: Zum befestigen des Senders am Gurtel
4 Audioeingangsbuchse: Sie ist für das Lavalier-System / Headset-System geeignet.
5 Batterieanzeige: Die rote Lampe leuchtet, wenn die Batterie schwach ist und erneuert werden sollente.
6 LCD-Display: Zeigt Empfangsfrequency, Kanal usw. an.
7 Eingangslautstärkeeinstellung: Zum Einstellen der Audio-Eingangsverständlung des Senders.
8 Modus-Schalter: Zum Umschalten des Betriebs mit Lavalier-System (L) / Headset-System (H).
9 AUF-Taste: Aufsteigende Kanaldaten einstellen.
10 AB-Taste: Absteigende Kanaldaten einstellen.

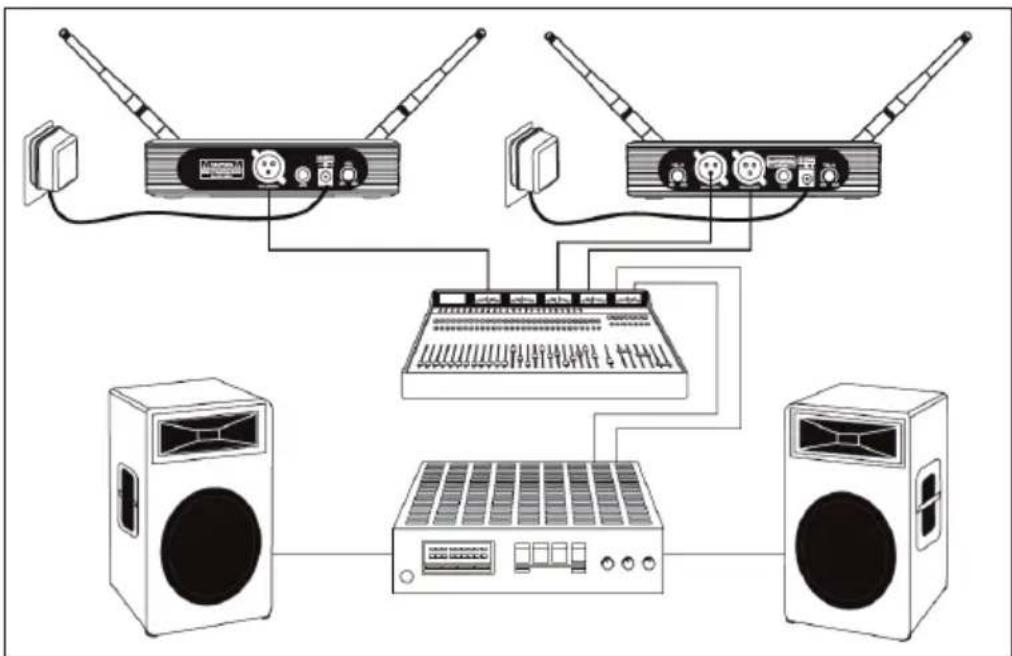

SYSTEMANSCHLUSS

1. Schließen Sie den AC-Adapter an den DC-Anschluss auf der Rückseite des Empfängers an. Stecken Sie den AC-Adapter in eine Steckdose AC 120 V / 220 V ~ 50 Hz.
2. Stellen Sie die Antenne im 45^ Winkel aus der Senkrechten ein.
3. Verbinden Sie mit dem Audiokabel den Audio-Ausgang des Empfängers mit dem Eingang an ihrer Verständigeranlage.

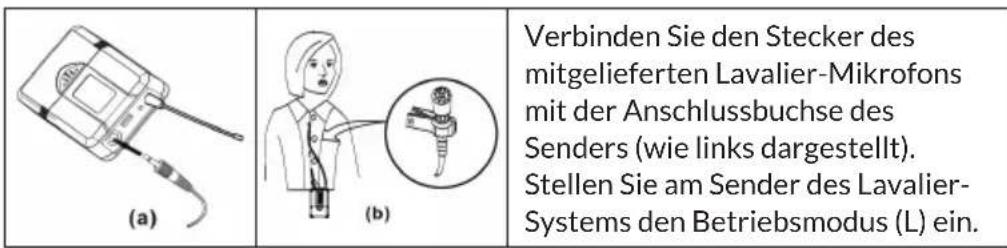

ANSCHLUSS DES TASCHENFUNKSENDERS

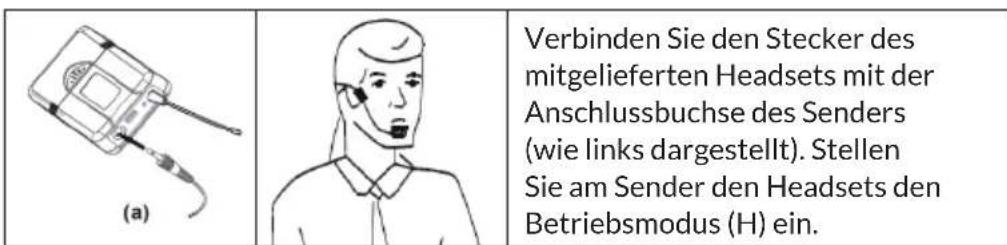

Headset-Anschluss

Einlegender Batterien ins Mikrofon und den Transmitter:

Schieben Sie den Batteriefachdeckel auf, legen Sie die mitgelieferten Batterien unter Beachtung der Polarität in das Batteriefach ein und schreiben Sie den Deckel wieder.

TIPPS ZUR ERREICHUNG DER OPTIMALEN LEISTUNG

• Stelen Sie sicher, dass Sie immer eine der Empfangsantennen von der Sendeposition aus sehen können.
• Halten Sie den Abstand vom Sender zum Empfänger so kurz wie möglich.
• Stellen Sie die Empfangsantennen in einem Winkel von 45^ von der Senkrechten ein.
• Achten Sie darauf, dass sich die Empfangsantenne nicht in der Nähe von Metalflächen befindet.
• Achten Sie auf den Füllstand der Batterien und erneuern Sie die Batterien wenn die rote Lampe leuchtet.
• Wenn Sie den Empfänger an einem Rack oder einem Anlagensystem verwenden, achten Sie dar- auf, dass sich die Antennen nicht berühren oder überkreuzen.
• Machen Sie vor einer Vorführung oder Präsentation einen Test-Rundgang. Sollten sich darauf Funklöcher zeigen,ändern Sie den Standort des Empfängers. Bleiben die Funklöcher dennoch, markieren und umgehen Sie sie.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Gluhbirnen und Halogenlampen. Entsorgen Sie Gluhbirnen und Halogenlampenitte über den Hausmull, sofern Si nicht das WEEE Symbol tragien.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzern ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung früher als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknupft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG,athamlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100~cm^2 ) oder „Großgeräte“ (letztere mit mindestens einer äußerten Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Höhe abgegeben werden: www.take-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 anieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Website auszuwahlen.
• Batterien können überall dORT Kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghofe nehmen Batterien zurück. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruchenen Mülltonne auf der Batterie zusammen die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, «Pb« für Blei und «Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effzient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer ihrer Altgeräte konnen Sie verlangern indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass diese Produkte nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

Dieses Produkt enthalt Batterien. Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Hiermit erklärt Chal-Tec GmbH, dass der Funkanlage typ UHF-450 Duo der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use.berlin/10010793
