DES1024D - Commutateur D-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Fast Ethernet non géré
Nombre de ports	24 ports 10/100 Mbit/s
Dimensions	440 x 200 x 44 mm (compatible rack 19 pouces)
Poids	Environ 2,5 kg
Alimentation	AC 100-240 V, 50/60 Hz, adaptateur secteur inclus
Consommation électrique	Environ 12 W (estimation)
Débit	10/100 Mbit/s, full duplex et half duplex
Auto-MDI/MDIX	Oui, sur tous les ports
Voyants lumineux	Power, Link/Act, FDX/Col, 100Mbps
Type de câble	Paire torsadée UTP catégorie 3/5/5e
Mode de fonctionnement	Store-and-forward
Bande passante	4,8 Gbit/s (non-bloquant)
Table d'adresses MAC	8K entrées
Support de montage	Montage sur bureau, étagère ou rack 19 pouces (équerres incluses)
Ventilation	Sans ventilateur (refroidissement passif)
Température de fonctionnement	0° à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Contenu de l'emballage	Commutateur, guide d'installation rapide, guide utilisateur, cordon secteur, kit de montage rack, pieds caoutchouc
Normes	IEEE 802.3u (Fast Ethernet), IEEE 802.3 (Ethernet)
Garantie	Garantie constructeur (variable selon pays)
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser uniquement avec le cordon d'alimentation fourni. Ne pas exposer à l'eau ou à une source de chaleur.
Pièces détachées et réparabilité	Non applicable (appareil non réparable par l'utilisateur). Contacter le support technique pour toute réparation.

FOIRE AUX QUESTIONS - DES1024D D-LINK

Comment installer le commutateur DES-1024D ?

Placez le commutateur sur une surface plane pouvant supporter au moins 5 kg. Collez les pieds en caoutchouc sous l'appareil si vous l'installez sur un bureau ou une étagère. Pour un montage en rack 19 pouces, fixez les équerres fournies sur les côtés et vissez le commutateur dans le bâti.

Quel type de câble réseau utiliser ?

Les ports du DES-1024D sont Auto-MDI/MDIX, vous pouvez donc utiliser indifféremment un câble droit ou croisé. Utilisez du câble UTP catégorie 3 (10 Mbit/s) ou catégorie 5/5e (100 Mbit/s).

Comment brancher l'alimentation ?

Branchez le cordon secteur fourni sur la prise d'alimentation du commutateur, puis sur une prise secteur 100-240 V, 50/60 Hz. Le commutateur s'adapte automatiquement à la tension. Le voyant Power doit s'allumer en vert.

Que signifient les voyants lumineux ?

Power : allumé en vert quand l'appareil est sous tension. Link/Act (par port) : allumé fixe quand une liaison est établie, clignote lors du trafic. 100Mbps : allumé si la liaison est à 100 Mbit/s. FDX/Col : allumé en mode full duplex, clignote en cas de collision.

Le commutateur est-il ventilé ?

Le DES-1024D utilise un refroidissement passif, sans ventilateur. Assurez une circulation d'air suffisante autour de l'appareil pour éviter la surchauffe. Ne placez pas d'objets lourds dessus.

Quels sont les débits supportés ?

Les ports sont compatibles 10 Mbit/s et 100 Mbit/s en half ou full duplex. Le commutateur négocie automatiquement la meilleure vitesse avec les périphériques connectés.

Le commutateur est-il manageable ?

Non, le DES-1024D est un commutateur non géré (unmanaged). Il fonctionne en 'plug-and-play' sans configuration. Connectez simplement les câbles et le réseau est opérationnel.

Comment nettoyer le commutateur ?

Débranchez d'abord l'alimentation. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits liquides ou abrasifs qui pourraient endommager l'appareil.

Puis-je monter le commutateur dans un rack ?

Oui, le DES-1024D est prévu pour un montage en rack 19 pouces standard EIA. Utilisez les équerres métalliques fournies pour fixer le commutateur. Vissez-le ensuite dans le rack avec les vis appropriées.

Que faire si le voyant Power ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur le commutateur et sur une prise secteur active. Essayez avec une autre prise. Si le voyant reste éteint, contactez le support technique D-Link (numéro : 0 820 0803 03 en France).

MODE D'EMPLOI DES1024D D-LINK

Commutateur Fast Ethernet

DES-1024D

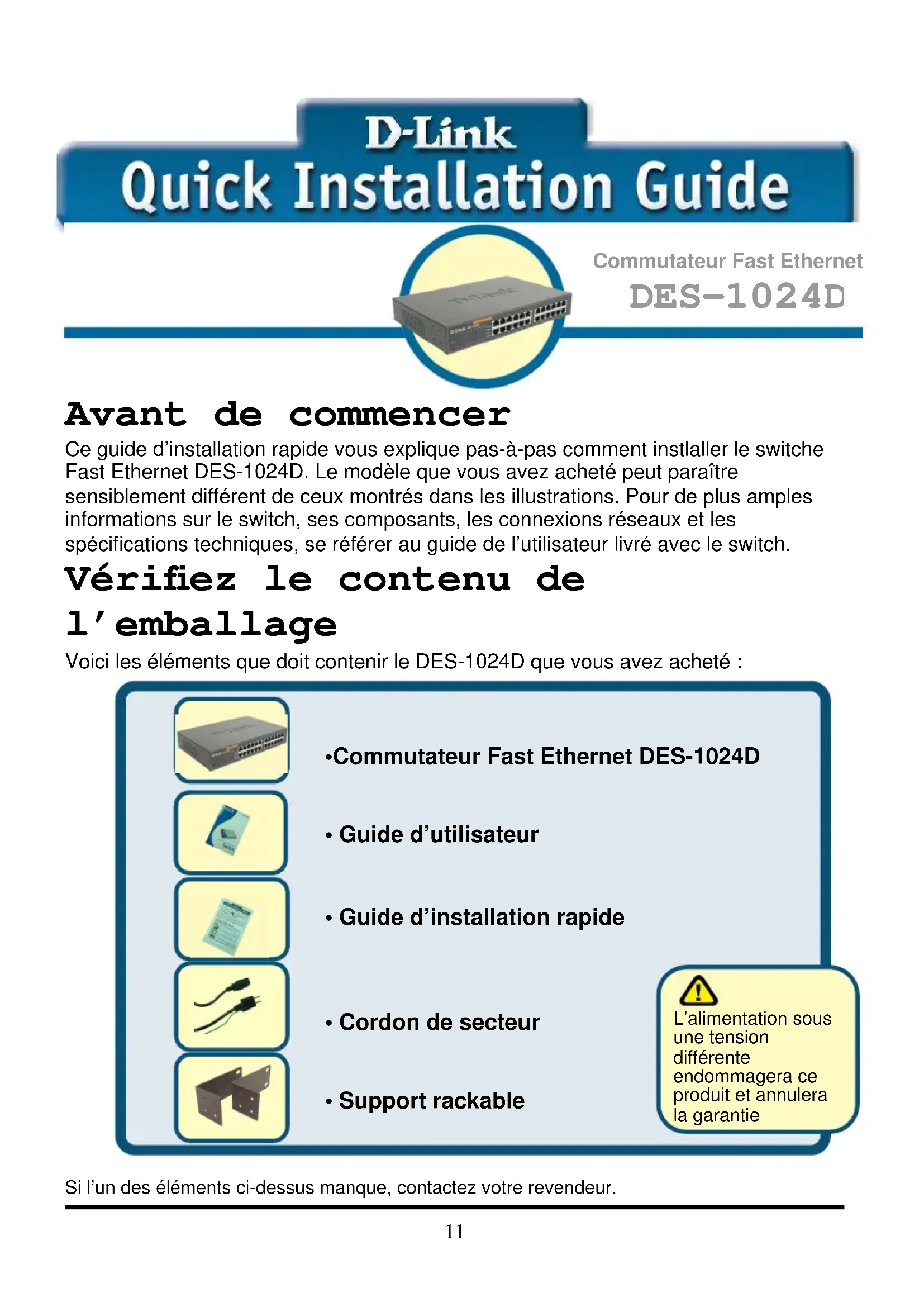

Avant de commencer

Ce guide d'installation rapide vous explique pas-à-pas comment installer le switche Fast Ethernet DES-1024D. Le modele que vous avez acheté peut partir sensiblement différent de ceux montrés dans les illustrations. Pour de plus amples informations sur le switch, ses composants, les connexions reseaux et les specifications techniques, se réferer au guide de l'utilisateur livre avec le switch.

Vérifiez le contenu de

1'emballage

Voici les éléments que doit containir le DES-1024D que vous avez acheté :

• Commutateur Fast Ethernet DES-1024D

Guide d'utilisateur

• Guide d'installation rapide

Cordon de secteur

• Support rackable

L'alimentation sous une tension différente endommagera ce produit et annulera la garantie

Si I'un des éléments ci-dessus manque, contactez votre revendeur.

Installation du commutateur DES-1024D

Pour installer le commutateur, précédez de la façon suivante :

A. Le plan de pose doit supporter au moins 5kg
B. La prise de courant ne doit pas se才知道 à plus de 1,82 m du commutateur.
C. Inspectez visuèlement le cable d'alimentation et vérifiez qu'il est correctement branché sur la prise d'alimentation secteur.
D. Vérifiez que la ventilation est suffisante autour du commutateur pour evacuer la chaleur dissipée. Ne placez aucun objet lourd sur le commutateur.

Installation sur un bureau ou sur une étagère

Vous doivent coller les pieds en caoutchouc sous le commutateur avant de l'installer sur un bureau ou sur une étagère. Collez un pied dans chaque angle sous le commutateur. Prévoyez un dégagement suffisant autour de l'équipement pour la ventilation.

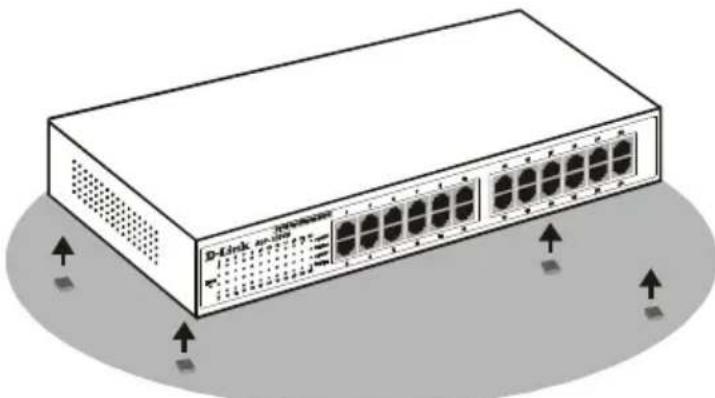

Commutateur Ethernet à Fast installé sur un bureau ou sur une étagère

Installation dans un bâti

Le commutateur peut être monté dans un bâti 19"normalisé EIA qui peut être plac dans une armoire avec d'autres équipements. Pour le montage en bâti, fixez les équcherres sur la face avant du commutateur (une de chaque côte) à l'aide des vis prévues à cet effet.

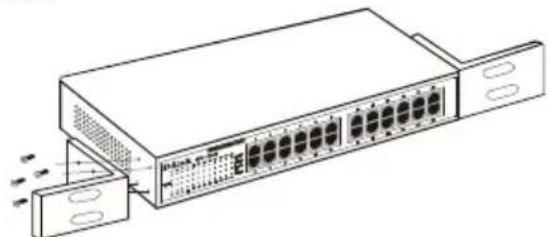

Montage des équres sur le commutateur

Puis utilisez les vis fournies avec le bati pour fixer le commutateur dans le bati.

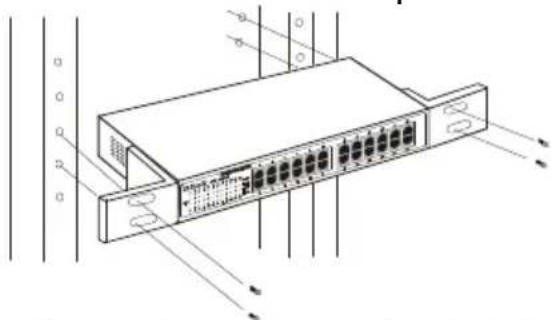

Montage du commutateur dans le bati

Connexion du cable réseau

Le commutateur à Ethernet 10/100 Mbit/S. À 10 Mbit/s ou 100 Mbit/s, ces portes fonctionnent en mode semi-duplex et duplex.

Ces ports sont de type Auto-MDI et s'adaptent donc automatiquement au mode MDI-II ou MDI-X. Faites le branchement sans vous préoccuper de savoir si vous utilisez un cable croisé ou non.

Alimentation

Le commutateur peut être alimenté en courant alternatively 100 à 240 V, 50/60 Hz. Le circuit d'alimentation du commutateur s'adapte automatiquement à la tension secteur disponible et peut être activé quelsque soit le nombre de segments LAN connectés.

Voyants lumineux

Les voyants lumineux du commutateur sont les voyants Power, Link/Act, FDX/Col et 100Mbps.

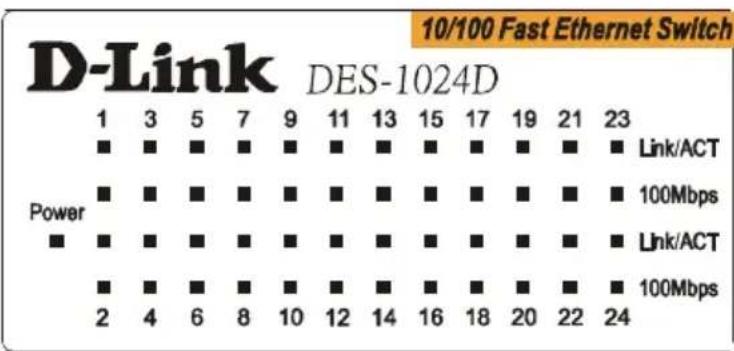

Voyants lumineux du commutateur

■ POWER: Cevoyant est allumé en vert lorsquel commutateur est sous tension.. Sinon, il est eteint.
- Link/Act. Ces voyants sont allumés lorsqu'une liaison est établie sur les ports correspondants. Ils clignotent lorsque des données sont reçues ou émises sur un port.
100Mbps. Ces voyants sont allumés lorsqu'une liaison est établie avec un pérophérique Ethernet à Fast 100 Mbit/s sur les ports correspondants.

Vous trouverez la documentation et les logiciels les plus récents sur le site web D-Link.

Le service technique de D-Link est gratuite pour les clients aux Etats-Unis durant la période de garantie.

Ceuxci peuvent contacter le service technique de D-Link par notre site internet ou par téléphone.

Assistance technique D-Link par téléphone : 0 820 0803 03

Assistance technique D-Link sur internet :

Web :http://www.dlink.fr
