Produkttyp	Unmanaged Fast Ethernet Switch
Anzahl der Ports	24 Ports 10/100 Mbit/s
Abmessungen	440 x 200 x 44 mm (kompatibel mit 19 Zoll Rack)
Gewicht	Ca. 2,5 kg
Stromversorgung	AC 100-240 V, 50/60 Hz, Netzadapter enthalten
Leistungsaufnahme	Ca. 12 W (Schätzung)
Datenrate	10/100 Mbit/s, Vollduplex und Halbduplex
Auto-MDI/MDIX	Ja, auf allen Ports
LED-Anzeigen	Power, Link/Act, FDX/Col, 100Mbps
Kabeltyp	Twisted Pair UTP Kategorie 3/5/5e
Betriebsart	Store-and-Forward
Bandbreite	4,8 Gbit/s (non-blocking)
MAC-Adresstabelle	8K Einträge
Montagemöglichkeiten	Tisch-, Regal- oder 19-Zoll-Rackmontage (Halterungen enthalten)
Lüftung	Lüfterlos (passive Kühlung)
Betriebstemperatur	0°C bis 40°C
Betriebsluftfeuchtigkeit	10% bis 90% nicht kondensierend
Lieferumfang	Switch, Schnellinstallationsanleitung, Benutzerhandbuch, Netzkabel, Rack-Montageset, Gummifüße
Standards	IEEE 802.3u (Fast Ethernet), IEEE 802.3 (Ethernet)
Garantie	Herstellergarantie (variiert je nach Land)
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen. Mit einem weichen, trockenen Tuch abwischen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nur mit dem mitgelieferten Netzkabel verwenden. Nicht Wasser oder Wärmequellen aussetzen.
Ersatzteile und Reparierbarkeit	Nicht zutreffend (vom Benutzer nicht reparierbares Gerät). Bei Reparaturen den technischen Support kontaktieren.

Häufig gestellte Fragen - DES1024D D-LINK

Wie installiere ich den Switch DES-1024D?

Stellen Sie den Switch auf eine ebene Fläche, die mindestens 5 kg tragen kann. Kleben Sie die Gummifüße unter das Gerät, wenn Sie es auf einem Schreibtisch oder Regal installieren. Für die Montage in einem 19-Zoll-Rack befestigen Sie die mitgelieferten Halterungen an den Seiten und schrauben Sie den Switch in das Rack.

Welchen Netzwerkkabeltyp soll ich verwenden?

Die Ports des DES-1024D sind Auto-MDI/MDIX, daher können Sie sowohl ein gerades als auch ein gekreuztes Kabel verwenden. Verwenden Sie UTP-Kabel der Kategorie 3 (10 Mbit/s) oder Kategorie 5/5e (100 Mbit/s).

Wie schließe ich die Stromversorgung an?

Schließen Sie das mitgelieferte Netzkabel an den Netzeingang des Switches und dann an eine Steckdose mit 100-240 V, 50/60 Hz an. Der Switch passt sich automatisch an die Spannung an. Die Power-LED sollte grün leuchten.

Was bedeuten die LED-Anzeigen?

Power: Leuchtet grün, wenn das Gerät eingeschaltet ist. Link/Act (pro Port): Leuchtet dauerhaft, wenn eine Verbindung besteht, blinkt bei Datenverkehr. 100Mbps: Leuchtet, wenn die Verbindung mit 100 Mbit/s läuft. FDX/Col: Leuchtet im Vollduplex-Modus, blinkt bei Kollisionen.

Ist der Switch belüftet?

Der DES-1024D verwendet eine passive Kühlung ohne Lüfter. Sorgen Sie für ausreichende Luftzirkulation um das Gerät, um Überhitzung zu vermeiden. Legen Sie keine schweren Gegenstände darauf.

Welche Datenraten werden unterstützt?

Die Ports unterstützen 10 Mbit/s und 100 Mbit/s im Halb- oder Vollduplex. Der Switch handelt automatisch die beste Geschwindigkeit mit den angeschlossenen Geräten aus.

Ist der Switch verwaltbar?

Nein, der DES-1024D ist ein nicht verwalteter Switch (unmanaged). Er arbeitet Plug-and-Play ohne Konfiguration. Schließen Sie einfach die Kabel an und das Netzwerk ist betriebsbereit.

Wie reinige ich den Switch?

Ziehen Sie zuerst den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch zum Abwischen der Oberfläche. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel, die das Gerät beschädigen könnten.

Kann ich den Switch in einem Rack montieren?

Ja, der DES-1024D ist für die Montage in einem 19-Zoll Standard EIA Rack vorgesehen. Verwenden Sie die mitgelieferten Metallwinkel, um den Switch zu befestigen. Schrauben Sie ihn dann mit den passenden Schrauben in das Rack.

Was tun, wenn die Power-LED nicht leuchtet?

Überprüfen Sie, ob das Netzkabel richtig am Switch und an einer aktiven Steckdose angeschlossen ist. Versuchen Sie eine andere Steckdose. Wenn die LED weiterhin aus bleibt, kontaktieren Sie den D-Link technischen Support (Nummer: 0 820 0803 03 in Frankreich).

BEDIENUNGSANLEITUNG DES1024D D-LINK

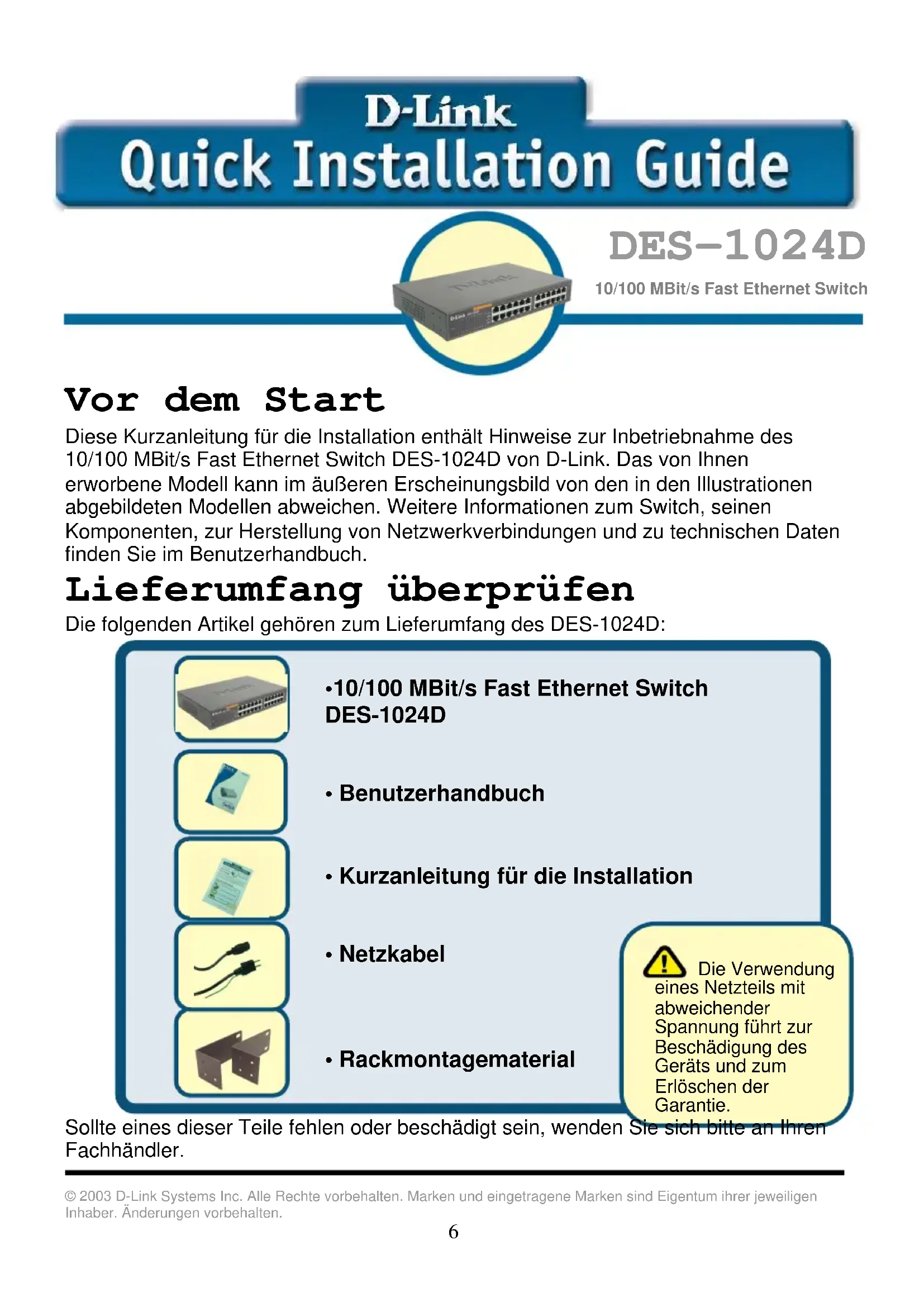

These Kurzanleitung für die Installation enthalt Hinweise zur Inbetriebnahme des 10/100 MBit/s Fast Ethernet Switch DES-1024D von D-Link. Das von Ihnenerworbene Modell kann im äußeren Erscheinungsbild von den in den Illustrationen abgebildeten Modellen abweichen. Weitere Informationen zum Switch, seinen Komponenten, zur Herstellung von Netzwerkverbindungen und zu technischen Daten finden Sie im Benutzerhandbuch.

Lieferumfang überprüfen

Die folgenden Antikel gehoren zum Lieferumfang des DES-1024D:

-10/100 MBit/s Fast Ethernet Switch DES-1024D

• Benutzerhandbuch

• Kurzanleitung für die Installation

• Netzkabel

• Rackmontagmaterial

Die Verwendung eines Netzteils mit abweichender Spannung fuhrt zur Beschädigung des Geräts und zum Erlöschen der Garantie.

Sollte eines dieser Teile fehlen oder beschädigt sein, wenden Sie sichitte an ihren Fachhändler.

DES-1024D einrichten

Beachten Sie bei der Auswahl des Standortsitte Folgendes:

A. Die Tragfähigkeit der Unterlage muss mindestens 5kg betragen.
B. Die Steckdose für den Netzanschluss sollte sich nicht weiter als 1.82 m vom Gerät entfern't befinden.
C. Vergewissern Sie sich, dass das Netzkabel unbeschädigt ist, und achten Sie auf festen Sitz der Steckverbindungen.
D. Sorgen Sie für ausreichende Wärmeableitung und Belüftung in der Umgebung des Switch. Stellen Sie keine schweren Gegenstände auf den Switch.

Tisch-/Regalinstallation

Wenn Sie den Switch auf einem Tisch oder einem Regal aufstellen, müssen Sie zuerst die mitgelieferten Gummifübe anbringen. Befestigen Sie auf der Unterseite des Geräts an jeder Ecke einen Gummifuß. Lassen Sie um das Gerät herum genug Platz zur Belüfung frei.

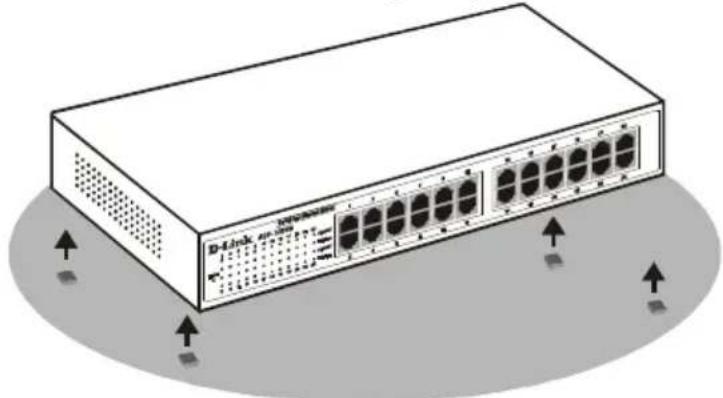

Fast Ethernet Switch bei Tisch-/Regalinstallation

Rackmontage

Der Switch kann in einem 19-Zoll-Rack (EIA-Standardgroße) montiert und mit weiteren Geräten in einem Verkabelungsschrank installiert werden. Befestigen Sildenafil die beiden Montagewinkel mit den mitgelieferten Schrauben vorne auf beiden Seite des Switch.

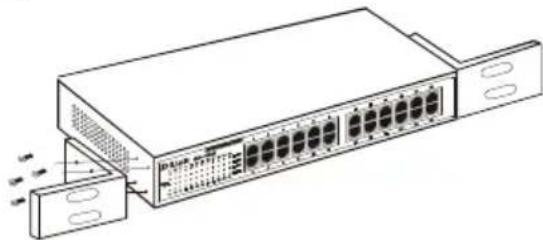

Anbringen der Montagewinkel am Switch

Montieren Sie danach den Switch mit den zum Rack gehörenden Schrauben im Rack.

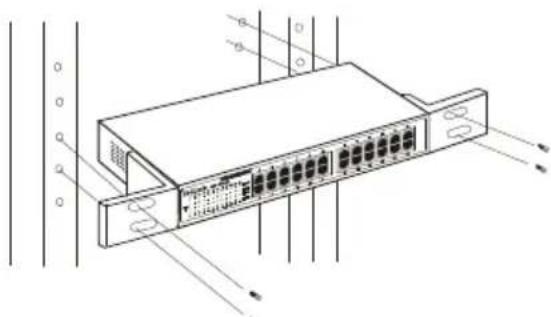

Installation des Switch in einem Rack

Netzwerkkel anschlieben

Der Switch verfügbar über vier Fast-Ethernet-Ports für 10/100Mbit/s. Bei 10 und 100 Mbit/s können diese Ports im Halb- und Vollduplexmodus. Diese Ports sind Auto-MDI-Ports, die automatisch zwischen MDI-II und MDI-X umschalten. Sie können hier sowohl Standard- als auch gekreuzte Kabel einsetzen.

Stromversorgung

Der Switch kann an Wechselspannungsquellen von 100 bis 240 V und 50 bis 60 I betrieben werden. Die Stromversorgung des Switch passt sich automatisch an die jeweilige Stromquelle an. Der Switch kann eingeschaltet werden, ohne dass bere LAN-Segmente angeschlossen sind.

LED-Anzeigen

Der Switch hat folgende LED-Anzeigen: Power, Link/Act, FDX/Col und 100Mbps. Die Bedeutung der einzelnen Anzeigen wird im Folgenden dargestellt.

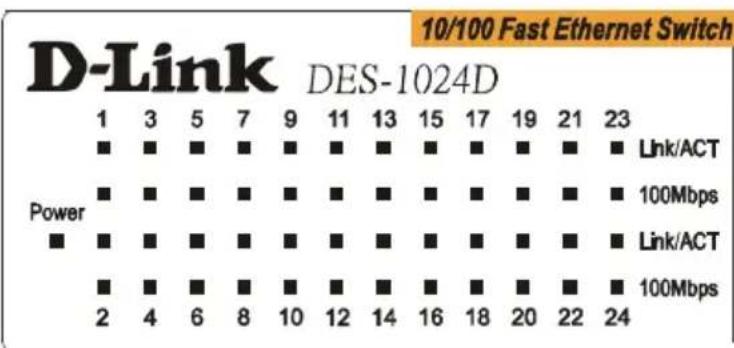

Die LED-Anzeigen des Switch

■ POWER: Diese LED-Anzeige leuchtet grün, wenn der Switch and das Stromnetz angeschlossen ist. Andernfalls ist sie ausgeschaltet.
- Link/Act: These LED-Anzeigen leuchten, wenn an einem der Porte eine sichere Verbindung aufgebaut ist. Die LED-Anzeigen blinken, wenn Daten an einem Anschluss empfangen oder übertragen werden.
100Mbps: Diese LED-Anzeigen leuchten, wenn an einem der Ports eine sichere Verbindung zu einem 100-Mbit/s-Fast Ethernet-Gerät aufgebaut ist.

Technische Unterstützung

Aktualisierte Versionen von Software und Benutzerhandbuch finden Sie auf der Website von D-Link.

D-Link bietet kostenfreie technische Unterstützung für Kunden innerhalb Deutschlands, Österreichs, der Schweiz und Osteuropas.

Unsere Kunden können technische Unterstützung über unsere Website, per E-Mail oder telegramisch anfordern.

Web: http://www.dlink.de

E-Mail: [e-mail]

Telefon: [phone]

Telefonische technische Unterstützung erhalten Sie montags bis donnerstags von 08.00 bis 19.00 Uhr, freiags von 08.00 bis 17.00 Uhr.

Wenn Sie Kunde von D-Link außerhalb Deutschlands, Österreichs, der Schweiz und Osteuropas sind, wenden Sie sichitte an die zuständige Niederlassung aus der Listem Benutzerhandbuch.
