Tipo de producto	Conmutador Fast Ethernet no gestionado
Número de puertos	24 puertos 10/100 Mbit/s
Dimensiones	440 x 200 x 44 mm (compatible rack 19 pulgadas)
Peso	Aproximadamente 2,5 kg
Alimentación	CA 100-240 V, 50/60 Hz, adaptador de corriente incluido
Consumo eléctrico	Aproximadamente 12 W (estimación)
Velocidad	10/100 Mbit/s, full dúplex y half dúplex
Auto-MDI/MDIX	Sí, en todos los puertos
Indicadores luminosos	Power, Link/Act, FDX/Col, 100Mbps
Tipo de cable	Par trenzado UTP categoría 3/5/5e
Modo de funcionamiento	Almacenamiento y reenvío
Ancho de banda	4,8 Gbit/s (sin bloqueo)
Tabla de direcciones MAC	8K entradas
Soporte de montaje	Montaje en escritorio, estante o rack 19 pulgadas (escuadras incluidas)
Ventilación	Sin ventilador (refrigeración pasiva)
Temperatura de funcionamiento	0° a 40°C
Humedad de funcionamiento	10% a 90% sin condensación
Contenido del embalaje	Conmutador, guía de instalación rápida, guía del usuario, cable de alimentación, kit de montaje en rack, patas de goma
Normas	IEEE 802.3u (Fast Ethernet), IEEE 802.3 (Ethernet)
Garantía	Garantía del fabricante (variable según país)
Mantenimiento y limpieza	Desconectar antes de limpiar. Utilizar un paño suave y seco. No usar productos químicos.
Seguridad	Usar únicamente con el cable de alimentación suministrado. No exponer al agua o a una fuente de calor.
Piezas de repuesto y reparabilidad	No aplicable (dispositivo no reparable por el usuario). Contactar al soporte técnico para cualquier reparación.

Preguntas frecuentes - DES1024D D-LINK

¿Cómo instalar el conmutador DES-1024D?

Coloque el conmutador sobre una superficie plana que pueda soportar al menos 5 kg. Pegue las patas de goma debajo del dispositivo si lo instala en un escritorio o estante. Para un montaje en rack de 19 pulgadas, fije las escuadras incluidas en los laterales y atornille el conmutador en el bastidor.

¿Qué tipo de cable de red usar?

Los puertos del DES-1024D son Auto-MDI/MDIX, por lo que puede usar indistintamente un cable directo o cruzado. Use cable UTP categoría 3 (10 Mbit/s) o categoría 5/5e (100 Mbit/s).

¿Cómo conectar la alimentación?

Conecte el cable de alimentación suministrado a la toma de corriente del conmutador, luego a una toma de corriente 100-240 V, 50/60 Hz. El conmutador se adapta automáticamente al voltaje. El indicador Power debe encenderse en verde.

¿Qué significan los indicadores luminosos?

Power: encendido en verde cuando el dispositivo está encendido. Link/Act (por puerto): encendido fijo cuando se establece un enlace, parpadea durante el tráfico. 100Mbps: encendido si el enlace es de 100 Mbit/s. FDX/Col: encendido en modo full dúplex, parpadea en caso de colisión.

¿El conmutador tiene ventilación?

El DES-1024D utiliza refrigeración pasiva, sin ventilador. Asegure una circulación de aire suficiente alrededor del dispositivo para evitar el sobrecalentamiento. No coloque objetos pesados sobre él.

¿Cuáles son las velocidades compatibles?

Los puertos son compatibles con 10 Mbit/s y 100 Mbit/s en half o full dúplex. El conmutador negocia automáticamente la mejor velocidad con los dispositivos conectados.

¿El conmutador es gestionable?

No, el DES-1024D es un conmutador no gestionado. Funciona 'plug-and-play' sin configuración. Simplemente conecte los cables y la red estará operativa.

¿Cómo limpiar el conmutador?

Desconecte primero la alimentación. Use un paño suave y seco para limpiar la superficie. No use productos líquidos o abrasivos que puedan dañar el dispositivo.

¿Puedo montar el conmutador en un rack?

Sí, el DES-1024D está diseñado para montaje en rack 19 pulgadas estándar EIA. Use las escuadras metálicas incluidas para fijar el conmutador. Luego atorníllelo en el rack con los tornillos adecuados.

¿Qué hacer si el indicador Power no se enciende?

Verifique que el cable de alimentación esté correctamente conectado al conmutador y a una toma de corriente activa. Pruebe con otro tomacorriente. Si el indicador permanece apagado, contacte al soporte técnico de D-Link (número: 0 820 0803 03 en Francia).

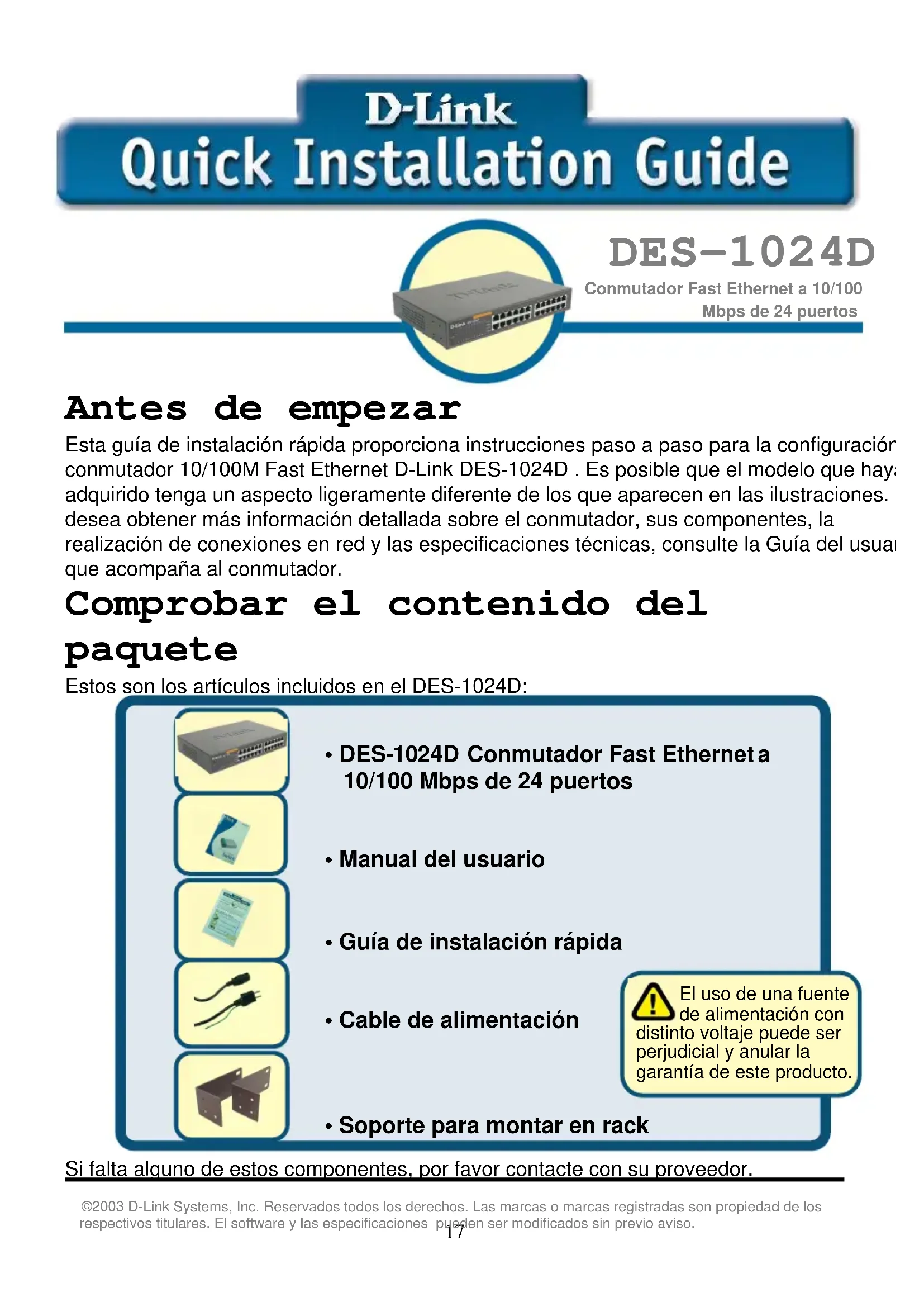

MANUAL DE USUARIO DES1024D D-LINK

Esta guía de instalación<rápida proportionscna instrucciones bajo a bajo para la configuración commutador 10/100M Fast Ethernet D-Link DES-1024D. Es posible que el modelo que hay adquiridoonga un aspecto ligeramentedifferente de los que aparecen en las ilustraciones. desea obtener mas informacion detallada sobre el commutador, sus componentes,la realizacion de conexiones en red y las specifications sociales, consulte la Guia del usual que acomaña al commutador.

Comprobar el contenido del paquete

Estos son los articulos incluidos en el DES-1024D:

• DES-1024D Commutador Fast Ethernet a 10/100 Mbps de 24 puertos

• Manual del usuario

• Guía de instalación

• Cable de alimentación

• Soporte para montar en rack

El uso de una fuente de alimentación condistincto voltaje pueda ser perjudicial y anular la garantía de este producto.

Si falta algo n de这些东西 componentes, por favor contacte con su proveedor.

Configurar el commutador DES-1024D

La configuración del Conmutador se pueda realizar mediante los siguientes pasos:

A. La superficie donde instalará el Conmutador debe soportar como minimo 5 Kg.
B. La toma de corriente doit estar a 1,82 metros del dispositivo.
C. Compruebe visualmente que el cable electrico está bien introducido en el conductor de corriente AC.
D. Compruebe que haya suficiente disipacion del calor y una ventilacion adecuada al rededor del Conmutador. No coloque objetos pesados sobre el Conmutador.

Instalacion sobre mesa oesteante

Si instalala el Conmutador en una mesa o en un estante, primero debe pagar las patas de goma que se incluyen con el dispositivo. Pegue these soportes acolchados en la base de cada esquina del dispositivo. Deje空間 suficiente entre el dispositivo y los objetos que haya a su alrededor para permitir una correcta ventilacion.

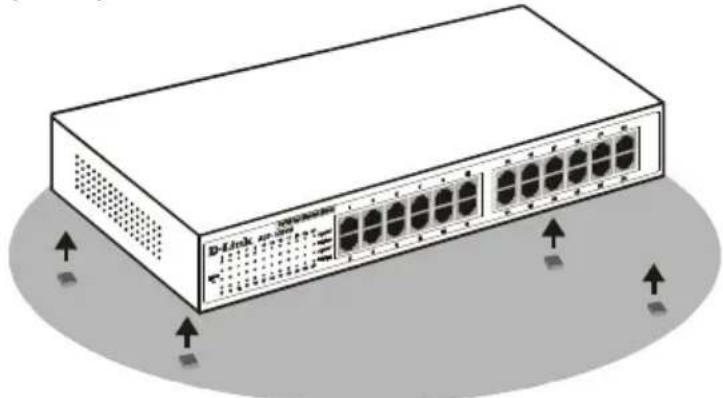

Conmutador Fast Ethernet instalado en una mesa o estante

Instalacion sobre unsoporte

Este commutador se pueda instalar sobre un soporte de tamanio estandar EIA de 19 pulgadas que se pueda situar en un armario de instalacion electrica conotiros equipos. Para instalarlo, adjunte los soportes de montaje al panel frontal del commutador (uno a cada bajo) y fijelos con los tornillos que se proportionsionan.

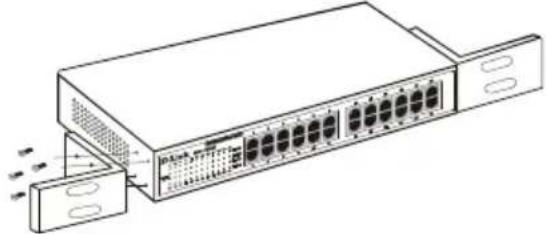

como asegurar los soportes en el conmutador

A continuación, utilise los tornillos proportionados con el soporte del equipo para instalar el Conmutador en el soporte.

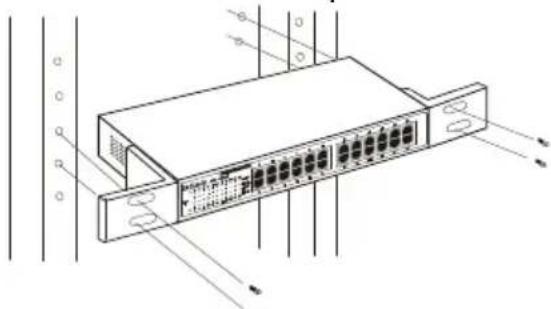

Instalacion del commutador en un soporte

Conexión del cable de red

El Conmutador da soporte a quatre puertos 10/100 Mbps. Estos puertos的功能an tanto en modo half-dúplex como full-dúplex cuando funciona a 10 Mbps o 100 Mbps.

Estos puertos son de tipo Auto-MDI y se pueda transformar automatistically en el tipo MDI-II o MDI-X, de modo que能把 establecer una connexion sencilla sin tener que preocuparse de si utilizes un cable estándar o un cable cruzado.

Alimentación

El Commutador se pueda usar con fuentes de alimentación CA de 100 - 240 V CA, 50 - 60 Hz. La fuente de alimentación del Commutador se ajustará a la toma de alimentación local automática y se puedaponer en marcha sin tener ninguno de los cables de segmento de LAN conectado.

Indicadores LED

LosindicadoresLED del Conmutador son Power (Alimentacion), Link/Act (conexion/Actividad),FDX/Col y 100Mbps.A continuacion se muestran losindicadoresLED del Conmutador juntamente con una descripción de cada indicator.

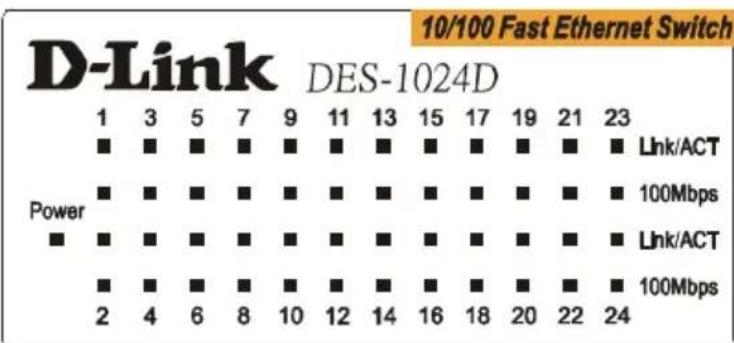

LosindicadoresLED del Conmutador

■ POWER (Alimentación). Este indicator se illumina en verde cuando el Conmutador reciba corriente, de lo contrario, está apagado.
- Link/Act (Conexión/Actividad). EstosindicadoresLED se iluminan cuando hay una conexión segura (o enlace) en cualesera de los puertos. LosindicadoresLED parpadean cuando se produce una recepción o transmisión (Act--Actividad) en un puerto.
100Mbps. EstosindicadoresLEDse iluminan cuando hay una
conexion segura (o enlace) con un dispositivo Fast Ethernet a 100
Mbps enequalia de los puertos.

Asistencia Técnica

Puede encontrar el software más reciente y documento para el usuario en el Sitio web de D-Link. D-Link Ofrece asistencia技术水平aootha para clientses bajo de España durante el periodo de garantía del producto. Los clientes españoles peuventponerse en contacto con la asistencia技术水平a atramés de nuestro Sitio web o por téléphone.

Asistencia Técnica de D-Link por téléphone: 93 409 0775

de lunes a viernes desde las 9:00 hasta las14:00 y de las

15:30 hasta las 18:30

Asistencia Técnica de D-Link a工程技术:

http://www.dlink.es/supporto/main/view.html

email: [e-mail]
