DES1024D - Переключатель D-LINK - Бесплатное руководство пользователя

Тип продукта	Неуправляемый коммутатор Fast Ethernet
Количество портов	24 порта 10/100 Мбит/с
Размеры	440 x 200 x 44 мм (совместим с 19-дюймовой стойкой)
Вес	Около 2,5 кг
Питание	AC 100-240 В, 50/60 Гц, сетевой адаптер в комплекте
Энергопотребление	Около 12 Вт (приблизительно)
Скорость передачи	10/100 Мбит/с, полный и полудуплексный режимы
Auto-MDI/MDIX	Да, на всех портах
Светодиодные индикаторы	Питание, Link/Act, FDX/Col, 100Mbps
Тип кабеля	Витая пара UTP категории 3/5/5e
Режим работы	Store-and-forward
Пропускная способность	4,8 Гбит/с (без блокировки)
Таблица MAC-адресов	8K записей
Варианты установки	Установка на столе, полке или в 19-дюймовой стойке (кронштейны в комплекте)
Охлаждение	Без вентилятора (пассивное охлаждение)
Рабочая температура	от 0° до 40°C
Рабочая влажность	от 10% до 90% без конденсации
Содержимое упаковки	Коммутатор, краткое руководство по установке, руководство пользователя, сетевой кабель, комплект для монтажа в стойку, резиновые ножки
Стандарты	IEEE 802.3u (Fast Ethernet), IEEE 802.3 (Ethernet)
Гарантия	Гарантия производителя (зависит от страны)
Обслуживание и очистка	Отключите питание перед очисткой. Используйте мягкую сухую ткань. Не используйте химические средства.
Безопасность	Используйте только с прилагаемым сетевым кабелем. Не подвергайте воздействию воды или источников тепла.
Запасные части и ремонтопригодность	Не применимо (устройство не подлежит ремонту пользователем). Для ремонта обращайтесь в службу технической поддержки.

Часто задаваемые вопросы - DES1024D D-LINK

Как установить коммутатор DES-1024D?

Разместите коммутатор на ровной поверхности, выдерживающей не менее 5 кг. Приклейте резиновые ножки к устройству, если устанавливаете его на столе или полке. Для монтажа в 19-дюймовую стойку закрепите прилагаемые кронштейны по бокам и привинтите коммутатор к стойке.

Какой тип сетевого кабеля использовать?

Порты DES-1024D поддерживают Auto-MDI/MDIX, поэтому можно использовать как прямой, так и перекрестный кабель. Используйте кабель UTP категории 3 (10 Мбит/с) или категории 5/5e (100 Мбит/с).

Как подключить питание?

Подключите прилагаемый сетевой кабель к разъему питания коммутатора, затем к розетке 100-240 В, 50/60 Гц. Коммутатор автоматически адаптируется к напряжению. Индикатор Power должен загореться зеленым.

Что означают светодиодные индикаторы?

Power: горит зеленым при подаче питания. Link/Act (на порт): горит постоянно при установлении соединения, мигает при передаче данных. 100Mbps: горит, если соединение 100 Мбит/с. FDX/Col: горит в полнодуплексном режиме, мигает при коллизиях.

Коммутатор вентилируется?

DES-1024D использует пассивное охлаждение без вентилятора. Обеспечьте достаточную циркуляцию воздуха вокруг устройства, чтобы избежать перегрева. Не ставьте на него тяжелые предметы.

Какие скорости передачи поддерживаются?

Порты поддерживают 10 Мбит/с и 100 Мбит/с в полудуплексном или полнодуплексном режиме. Коммутатор автоматически согласовывает наилучшую скорость с подключенными устройствами.

Является ли коммутатор управляемым?

Нет, DES-1024D — неуправляемый коммутатор. Он работает по принципу «подключи и работай» без настройки. Просто подключите кабели, и сеть готова к использованию.

Как очистить коммутатор?

Сначала отключите питание. Используйте мягкую сухую ткань для протирки поверхности. Не используйте жидкие или абразивные средства, которые могут повредить устройство.

Могу ли я установить коммутатор в стойку?

Да, DES-1024D предназначен для монтажа в 19-дюймовую стойку стандарта EIA. Используйте прилагаемые металлические кронштейны для крепления коммутатора. Затем привинтите его к стойке соответствующими винтами.

Что делать, если индикатор Power не загорается?

Проверьте, правильно ли подключен сетевой кабель к коммутатору и к активной розетке. Попробуйте другую розетку. Если индикатор по-прежнему не горит, обратитесь в техническую поддержку D-Link (номер: 0 820 0803 03 во Франции).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DES1024D D-LINK

Поберты соржимоe komплекта

Cneyuoune KOMnoHeHbI BkIIOueHbI B noCTaBky DES-1024D:

Fast Ethernet kOmMyTaTop DES-1024D

-PykoBoDcTBo nOJIb3OBaTeJЯ

-PykoBoDCTBO no 6bIcTpoi yCTaHOBKe

-Шнур петашия

KpenexHbI KOMnKeT dJa MOHTaKa B CToiKV

Подключени К Лokально сети

KoMMyTaOp cHabKeH Fast Ethernet 10/100M6nt/c. NopTbI nOJIepXnBaOT kAk noLy-Tak I noJHOyJIeKCHbI pexIMbI npi cKOpocT8 X 10M6nt/c nn 100 M6nt/c. NopTbI nMeHT pexIM aBTOONpeJeHnA NOJrPHOCTH coEINHeHnA Auto-MDI (aBtOMaTIueckn nepexoI OT MDI-II K MDI-X), YTO nO3BOJRAET He 3aDymbIBaTBcO TNIe INCNoJIb3YeMOTo dIra CoeINHeHn Ka6eJIa (CTaHdAPTHbI nII "KpOCCOBBI".

Питанne

4-nopTOBbI KOMMyTaTOp Gigabit Ethernet moKeT pa6oTaTb OT cETn nHTaHn IepemehhbIM HaprJxHeHem 100-240B,50-60Tu.ABTOMaTneckn 6Iok PNTAHN NO3BOJReT BkJIHOaTb KOMMyTaTOp He 3aDyMbIBaRcB O pINHrTom B DaHHOM MeCTe CTAHdApTe PHTAHN, O HaJIuHm INI OTCyTCTBn CTeEBbIX POKJIIOUeHn.

■ POWER. Горот зелегим CBETOM пи BKЛюев"HOM ПИТАНКOMMVTATOPA,В ПOTINBHOM сJVuae He Горот.
■ Link/Act. Горай в том слуаe, ecи успшо установшино coединене по данному поту. Морраю в пpoцесс српема/перетачдданhhbix по поту.
100Mbps. Горат по успшом подочени поту к устюгов на скорости 100 M6nt/c Fast Ethernet.

TexHnuecka poddepekka

BbIMoKTe HaHTN PocJIeHNIO BepCNIo npOrpAMHOrO oBeCneueHn I DOKyMeNTaCNIo nnpOdyKTam Ha caIte D-Link

D-Link obecneuBaet beCnPaTHyU TeXnueckyU IOndepKky KIneHTOB B TeYeHne rapaHTnHOro CpOKa n3dEJIy.

KIneHTbI MOryT CBa3aTbc8 CO CJIyX6oN TexHnuecko NODepxKn D-Link Upe3 HaW web-caIT, INI NO TenefoHy.

Tepehbl cyk6bI texnuecko noepxkn D-Link: [phone]

Texhnueckaj Poidepka D-Link uepe3 Internet: [e-mail]

D-Link

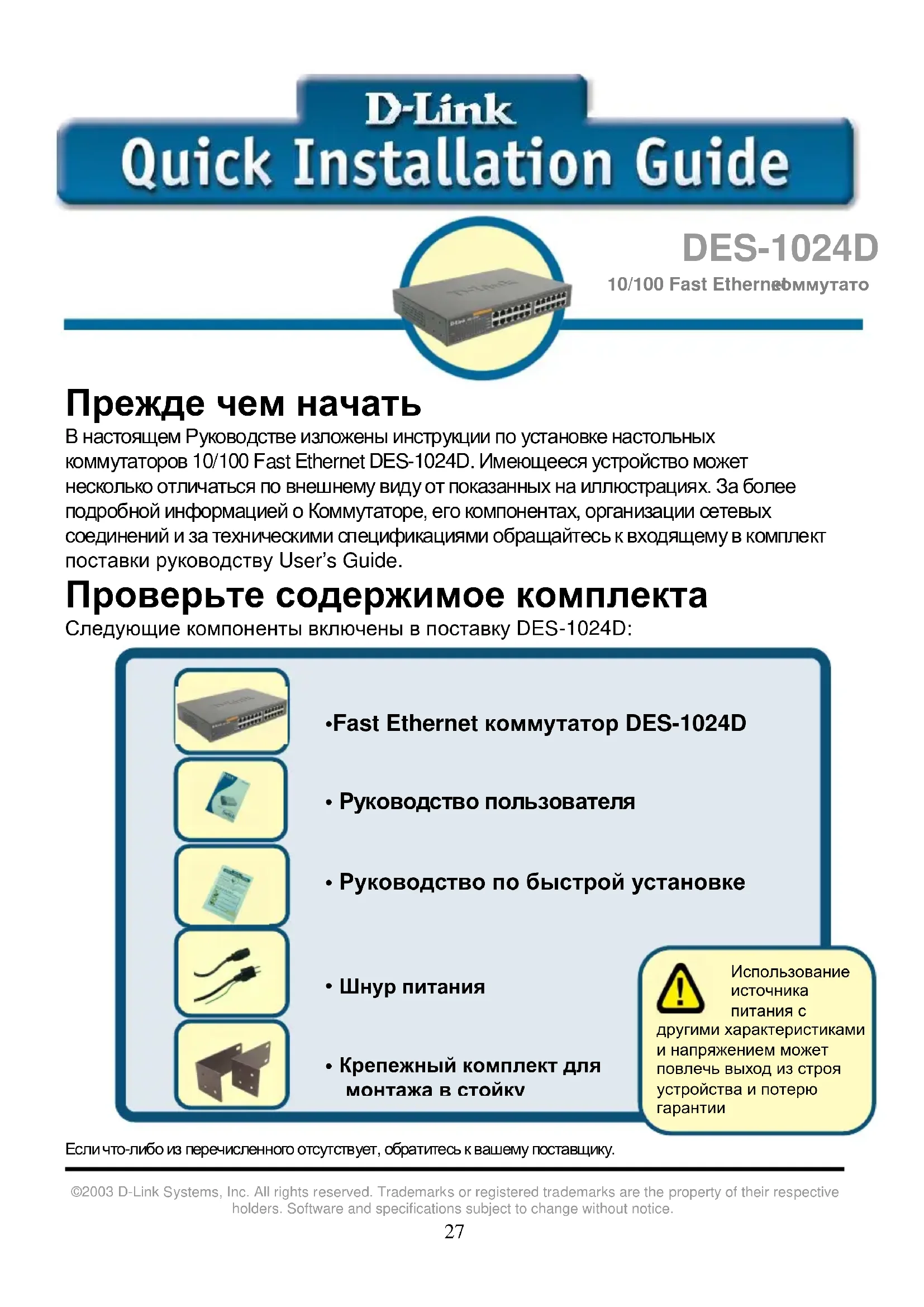

Quick Installation Guide

DES-1024D

10/100M
