DES1024D - Interruttore D-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch Fast Ethernet non gestito
Numero di porte	24 porte 10/100 Mbit/s
Dimensioni	440 x 200 x 44 mm (compatibile rack 19 pollici)
Peso	Circa 2,5 kg
Alimentazione	AC 100-240 V, 50/60 Hz, adattatore di rete incluso
Consumo elettrico	Circa 12 W (stimato)
Velocità di trasferimento	10/100 Mbit/s, full duplex e half duplex
Auto-MDI/MDIX	Sì, su tutte le porte
LED indicatori	Power, Link/Act, FDX/Col, 100Mbps
Tipo di cavo	Doppino intrecciato UTP categoria 3/5/5e
Modalità di funzionamento	Store-and-forward
Larghezza di banda	4,8 Gbit/s (non bloccante)
Tabella indirizzi MAC	8K voci
Supporto di montaggio	Montaggio su scrivania, mensola o rack 19 pollici (staffa incluse)
Ventilazione	Senza ventola (raffreddamento passivo)
Temperatura di esercizio	Da 0° a 40°C
Umidità di esercizio	Dal 10% al 90% senza condensa
Contenuto della confezione	Switch, guida rapida all'installazione, manuale utente, cavo di alimentazione, kit di montaggio rack, piedini in gomma
Norme	IEEE 802.3u (Fast Ethernet), IEEE 802.3 (Ethernet)
Garanzia	Garanzia del produttore (variabile a seconda del paese)
Manutenzione e pulizia	Scollegare prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Utilizzare solo con il cavo di alimentazione fornito. Non esporre all'acqua o a fonti di calore.
Parti di ricambio e riparabilità	Non applicabile (apparecchio non riparabile dall'utente). Contattare il supporto tecnico per qualsiasi riparazione.

Domande frequenti - DES1024D D-LINK

Come installare lo switch DES-1024D?

Posizionare lo switch su una superficie piana in grado di sostenere almeno 5 kg. Applicare i piedini in gomma sotto l'apparecchio se installato su scrivania o mensola. Per montaggio su rack 19 pollici, fissare le staffe fornite sui lati e avvitare lo switch nel telaio.

Che tipo di cavo di rete utilizzare?

Le porte del DES-1024D sono Auto-MDI/MDIX, quindi è possibile utilizzare indifferentemente un cavo diritto o incrociato. Utilizzare cavo UTP categoria 3 (10 Mbit/s) o categoria 5/5e (100 Mbit/s).

Come collegare l'alimentazione?

Collegare il cavo di alimentazione fornito alla presa di alimentazione dello switch, quindi a una presa di rete 100-240 V, 50/60 Hz. Lo switch si adatta automaticamente alla tensione. Il LED Power deve accendersi verde.

Cosa significano i LED indicatori?

Power: acceso verde quando l'apparecchio è alimentato. Link/Act (per porta): acceso fisso quando è stabilito un collegamento, lampeggia durante il traffico. 100Mbps: acceso se il collegamento è a 100 Mbit/s. FDX/Col: acceso in modalità full duplex, lampeggia in caso di collisioni.

Lo switch è ventilato?

Il DES-1024D utilizza un raffreddamento passivo, senza ventola. Assicurare una sufficiente circolazione d'aria intorno all'apparecchio per evitare surriscaldamenti. Non appoggiare oggetti pesanti sopra.

Quali sono le velocità supportate?

Le porte sono compatibili con 10 Mbit/s e 100 Mbit/s in half o full duplex. Lo switch negozia automaticamente la velocità migliore con i dispositivi collegati.

Lo switch è gestibile?

No, il DES-1024D è uno switch non gestito (unmanaged). Funziona in modalità 'plug-and-play' senza configurazione. Basta collegare i cavi e la rete è operativa.

Come pulire lo switch?

Prima di tutto scollegare l'alimentazione. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare prodotti liquidi o abrasivi che potrebbero danneggiare l'apparecchio.

Posso montare lo switch in un rack?

Sì, il DES-1024D è progettato per montaggio su rack 19 pollici standard EIA. Utilizzare le staffe metalliche fornite per fissare lo switch. Quindi avvitarlo nel rack con le viti appropriate.

Cosa fare se il LED Power non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato allo switch e a una presa di rete attiva. Provare con un'altra presa. Se il LED rimane spento, contattare il supporto tecnico D-Link (numero: 0 820 0803 03 in Francia).

MANUALE UTENTE DES1024D D-LINK

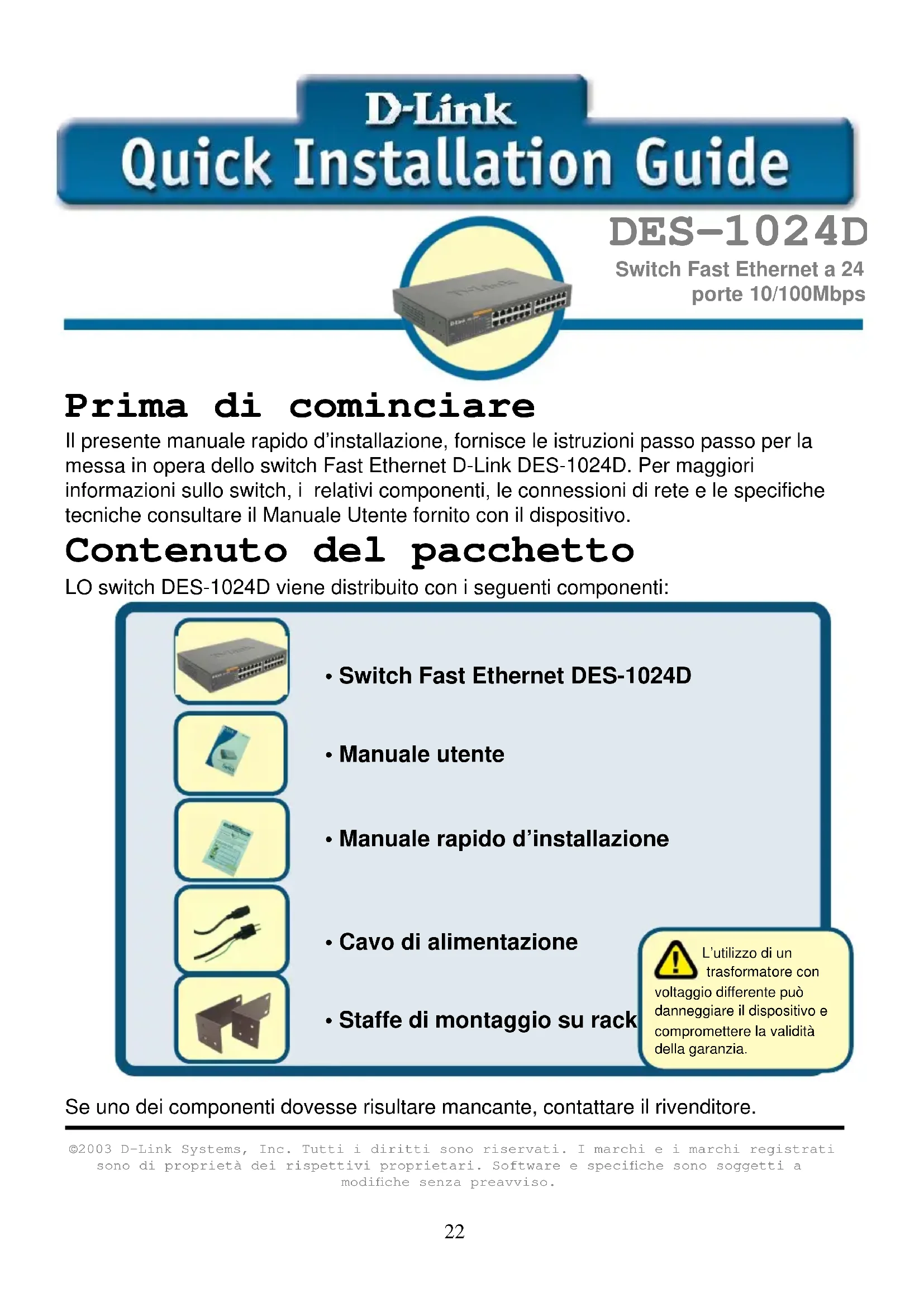

Il presente manuale rapido d'installazione, fornisce le istruzioni passo passo per la messa in opera dello switch Fast Ethernet D-Link DES-1024D. Per maggiori informazioni sullo switch, i relativi componenti, le connessioni di rete e le specifiche tecniche consultare il Manuale Utente fornito con il dispositivo.

Contenuto del pacchetto

LO switch DES-1024Diene distribuito con i seguenti componenti:

• Switch Fast Ethernet DES-1024D

• Manuale utente

• Manuale rapido d'installazione

Cavo di alimentazione

• Staffe di montaggio su rack

L'utilizzo di un trasformatatore con

voltaggio differente più danneggiare il disposito e prompressere la validità della garanzia.

Se uno dei componenti dovesse risultare mancante, contattare il rivenditore.

Installazione DES-1024D

Durante l'installazione dello Switch è necessario tenereiconto dei seguenti punti:

A. La superficie deve supportare almeno 5kg
B. La presa di corrente deve essere situata a una distanza massima di 1,82 metri dal dispositivo.
C. Il cavo di alimentazione deve essere connesso saldamente al connettore AC.
D. L'ambiente attorno allo Switch deve essere adeguatamente ventilato e condizionato. Sullo Switch non devono essere posizionati oggetti.

Installazione sulla scrivania o su uno scaffale

Per installare lo Switch sulla scrivania o su uno scaffale, attaccare gli appostiti piedini in gomma ai quattro angoli, alla base del dispositivo.

Attorno al dispositivo è necessario lasciare uno spazio sufficiente per una corretta ventilazione.

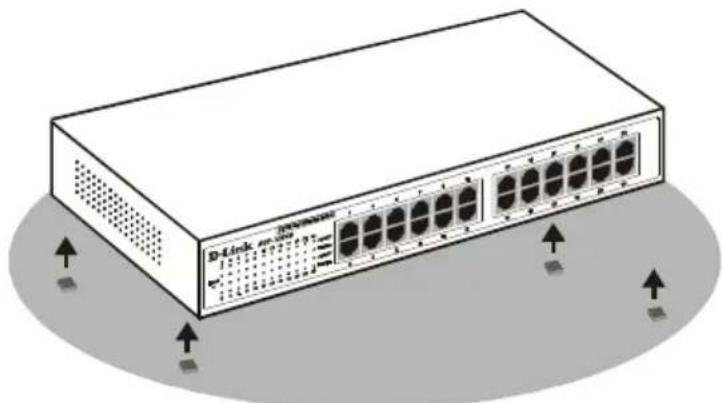

Switch Fast Ethernet installato sulla scrivania o su uno scaffale

Installazione su Rack

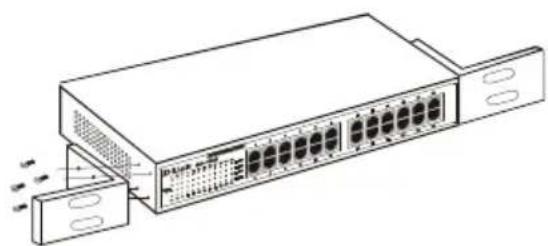

Lo Switch più essere montato in un rack EIA da 19 pollici, che a sua volta più essereosto in un armadio elettrico con altri dispositivi. Fissare con le apposite viti le staffe di montaggio al pannello frontale dello switch (una per lato).

Dopo aveo montato le staffe allo Switch, fissarle al rack utilizzando le viti fornite con il rack stesso.

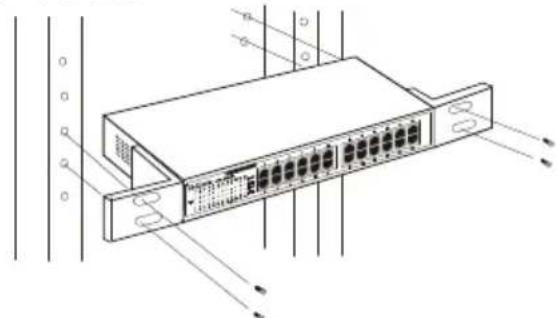

Installazione dello Switch su rack

Concessione dei cavi direte

Lo Switch supporta quattro porte 10/100Mbps. A una velocità di 10Mbps o 100Mbps, le porte funzionano in modalità sua half duplex sua full duplex. Le porte sono di tipo Auto-MDI e sono in grado di passare automaticamente alla modalità MDI-II alla modalità MDI-X e viceversa. In quello modo è possibile realizzare le connessioni di rete sanza verificare il tipo di cavo, standard o incrociato.

Alimentazione

Lo Switch più essere alimentato da una corrente AC a 100 - 240 VAC e 50 - 60 Hz. Lo Switch si adatta automaticamente alle condizioni di alimentazione locali e più essere acceso andere quando uno o più cavi dei segmenti di LAN non sono connessi.

LED Diagnostici

I LED diagnostici dello Switch sono Power, Link/Act, FDX/Col e 100Mbps. In seguito vengono illustrati i LED diagnostici dello Switch con i relativi significati.

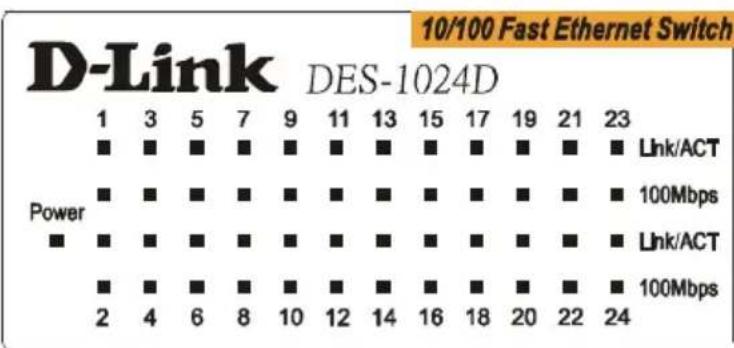

LED diagnostici dello Switch

■ POWER Si accende, assumendo il colore verde quando lo Switch è alimentato correttamente. In caso contrario rimane spento.
- Link/Act. Si accendono in presenza di una connessione (o link) in corrispondenza della relativa porta. I LED lampeggiano durante la risizione/trasmissione di dati (per esempio Activity--Act) in corrispondenza della relativa porta.
100Mbps. Si accendono in presenza di una connessione (o link) a un dispositivo a 100Mbps in corrispondenza della relativa porta.

Supporto tecnico

Le ultimate versioni del software e la documentazione aggiornata sono disponibili al址 D-Link.

D-Link fornisce un supporto techniqueizzato ai clienti residenti in Italia per tutto il periodo di validità della garanzia del prodotto.

I clienti italiani possono contattare il supporto technique D-Link Telefonicamente otrasverso il Web

Supporto tecnico negli USA:

Supporto tecnico D-Link Telefonico:

02-39607160

Dal Lunedi al Venerdi dalle 9:00 alle 19.00

Supporto tecnico D-Link via Internet:

http://www.dlink.it/supporto/main/view.html
