Oliboard 80T - Tableau interactif OLIVETTI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Tablette graphique
Dimensions	Non spécifiées
Poids	Non spécifié
Résolution	Non spécifiée
Connectivité	USB
Système d'exploitation compatible	Windows, macOS
Utilisation	Idéale pour le dessin, l'illustration et la retouche photo
Maintenance	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Sécurité	Utiliser sur une surface plane, éviter l'humidité
Informations générales	Vérifier la compatibilité avec les logiciels de création graphique

FOIRE AUX QUESTIONS - Oliboard 80T OLIVETTI

Comment allumer l'OLIVETTI Oliboard 80T ?

Pour allumer l'OLIVETTI Oliboard 80T, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil. Assurez-vous que la batterie est chargée ou que l'appareil est branché sur une source d'alimentation.

Que faire si l'écran reste noir ?

Si l'écran reste noir, vérifiez que l'appareil est bien allumé. Essayez de le redémarrer en maintenant le bouton d'alimentation enfoncé pendant environ 10 secondes. Si le problème persiste, vérifiez la connexion de l'alimentation ou contactez le support technique.

Comment connecter l'OLIVETTI Oliboard 80T à un réseau Wi-Fi ?

Pour connecter l'appareil à un réseau Wi-Fi, allez dans les paramètres de l'OLIVETTI Oliboard 80T, sélectionnez 'Réseaux', puis 'Wi-Fi'. Activez le Wi-Fi et choisissez le réseau souhaité, puis entrez le mot de passe si nécessaire.

Comment réinitialiser l'OLIVETTI Oliboard 80T aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans les paramètres, recherchez l'option 'Sauvegarde et réinitialisation', puis sélectionnez 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix et attendez que le processus soit terminé.

Que faire si le tactile ne fonctionne pas ?

Si l'écran tactile ne fonctionne pas, essayez de redémarrer l'appareil. Si cela ne résout pas le problème, vérifiez si l'écran est propre et exempt de débris. Si le problème persiste, contactez le support technique.

Comment mettre à jour le système d'exploitation de l'OLIVETTI Oliboard 80T ?

Pour mettre à jour le système d'exploitation, allez dans les paramètres, sélectionnez 'À propos de l'appareil' puis 'Mises à jour du système'. L'appareil recherchera les mises à jour disponibles et vous permettra de les installer.

L'OLIVETTI Oliboard 80T ne se charge pas, que faire ?

Si l'appareil ne se charge pas, vérifiez que le câble et l'adaptateur sont correctement connectés et fonctionnels. Essayez de changer de prise ou d'utiliser un autre câble. Si le problème persiste, il pourrait y avoir un problème avec la batterie ou le port de charge.

Comment transférer des fichiers vers l'OLIVETTI Oliboard 80T ?

Pour transférer des fichiers, vous pouvez connecter l'appareil à un ordinateur via USB ou utiliser un service de stockage en cloud. Assurez-vous que l'appareil est détecté par l'ordinateur et suivez les instructions pour le transfert de fichiers.

Où puis-je trouver des accessoires compatibles avec l'OLIVETTI Oliboard 80T ?

Vous pouvez trouver des accessoires compatibles sur le site officiel d'OLIVETTI ou chez des revendeurs agréés. Vérifiez également les plateformes de vente en ligne.

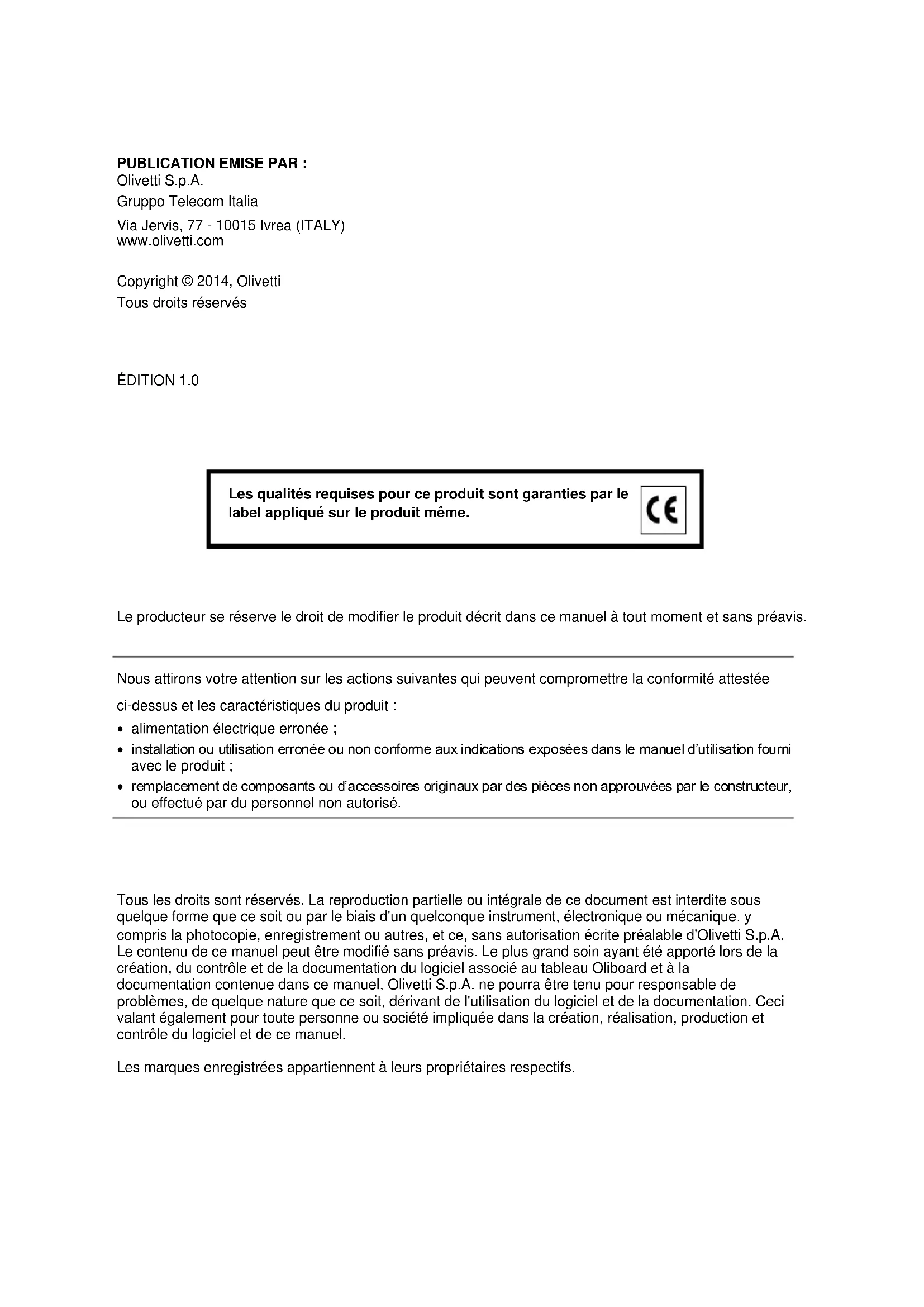

MODE D'EMPLOI Oliboard 80T OLIVETTI

Tous droits réservés

ÉDITION 1.0

Les qualités requises pour ce produit sont garanties par le label appliqué sur le produit même.

Le producteur se reserve le droit de modifier le produit decrit dans ce manuel à tout moment et sans préavis.

Nous attirons vous attention sur les actions suivantes qui peuvent comprometter la conformité attestée ci-dessus et les caractéristiques du produit :

• alimentation électricité erronée ;
• installation ou utilisation erronée ou non conforme aux indications exposées dans le manuel d'utilisation fournir avec le produit ;
• remplacement de composants ou d'accessoires originaux par des pièces non approuvées par le constructeur, ou effectué par du personnel non autorisé.

Tous les droits sont réservés. La reproduction partielle ou intégrale de ce document est interdite sous chaque forme que ce soit ou par le biais d'unquelconque instrument, électronique ou mécanique, y compris la photocopie, enregistrement ou autres, et ce, sans autorisation écrité préalable d'Olivetti S.p.A. Le contenu de ce manuel peut être modifié sans préavis. Le plus grand soin ayant été apporté lors de la création, du contrôle et de la documentation du logiciel associé au tableau Oliboard et à la documentation contenue dans ce manuel, Olivetti S.p.A. ne pourrait être tenu pour responsable de problèmes, de quelques nature que ce soit, dérivant de l'utilisation du logiciel et de la documentation. Ceci valant également pour toute personne ou société impliquée dans la création, réalisation, production et contrôle du logiciel et de ce manuel.

Les marques enregistrées appartiennent à leurs propriétaires respectifs.

INSTRUCTION : constitue une instruction supplémentaire relative au logiciel.

REMARQUE: décrit d'eventuels problèmes susceptibles de surgir durant l'utilisation du tableau ainsi que les solutions permettant de les résoudre et d'en prévenir la survenance.

ATTENTION : attire l'attention de l'utilisation sur les risques de blessures ou dommages au produit en cas d'usage inapproprié.

Avertissement

• Afin de prévenir les décharges électriques, ne pas installer le tableau interactif dans des environnements humides ou enfumés.
• ÀpRES avoir installé le tableau interactif, éviter de toucher le cordon d'alimentation et le cable de transmission des données.
• Tenir le tableau loin des flammes libres, contacts électriques et éviter d'exposer le produit à la lumière directe du soleil.
• ÀpRES avoir installé le tableau, contrôler que celui-ci ait été fixé correctement.
• Éviter de regarder directement le rayon de lumière émis par le projecteur sur le tableau.
• Ne pas toucher le projecteur car celui-ci pourrait être chaud, et ce, même après quelques minutes quelques minutes de fonctionnement. Consulter le manuel du projecteur pour ce qui est des averissements et normes d'utilisation le concernant.
• Ne pas s'accrocher à l'équerre de soutien du projecteur.
• En cas d'installation du tableau sur le piédestal, faire attention à ne pas se prendre les pieds dans ce dernier.

Remarques importantes

• Le tableau interactif ne peut être utilisé avec les doits, la main ou les stylos fournis Ne pas utiliser de marqueurs, crayons ou d'autres types de stylos. Si nécessaire, nettoyer le tableau avec de l'alcool.
• Contrôler que le tableau ait été branché correctement à l'ordinateur et au réseau électrique. Il est préférible d'opter pour la pose cachée des cables de branchement et d'alimentation, et ce, afin d'eviter que ceux-ci ne puissant être tirés ou débranchés. Ne jamais laisser de cables trainer sur le sol pour éviter que les personnes ne puissant s'y prendre les pieds.
• Ne pas rayer la surface ni le cadre du tableau avec des objets durs ou pointus.
• En cas d'installation murale, le tableau doit être parallèle à la surface murale.
• Ne pas accrocher d'objets ou de poids sur le tableau et, si prisent, sur le piédestal.
• En cas d'installation sur le piédestal, faire attention que le tableau ne bascule pas durant les déplacements.

Ce manuel concerne uniquement le tableau Oliboard et le logiciel l'accompagnant. Meme s'il est fait reférence à des ordinateurs (portables, PC, etc...) branchés au tableau et au video-projecteur, pour ce qui est de ces derniers, consulter la documentation d'origine fournie avec ces apparèils.

AUTRES AVERTISSEMENTS SE RAPPORTANT À L'INSTALLATION DANS UN ENVIRONNEMENT SCOLAIRE

Il est nécessaire que les élèves soient informés des avertissements et précautions d'usage se rapportant au tableau et au projecteur. Comme, entre autres :

• Ne pas regarder directement le rayon de lumière émis par le projecteur sur le tableau.
• Ne pas toucher le projecteur car celui-ci pourrait être chaud, et ce, même après quelques minutes quelques minutes de fonctionnement.
• Faire attention aux cables de branchement et, si le tableau est installé sur un piedestal, recommender aux élèves de faire attention à ne pas s'y prendre les pieds. Dans tous les cas, recommender aux élèves de ne pas chahuter autour du tableau et du piedestal.
• Ne pas s'accrocher à l'équerre de soutien du projecteur et, si prisent, au piedestal.

Page laissée blanche intentionnellement

SOMMAIRE

SOMMAIRE 1

INTRODUCTION 2

Préambule 2
Configuration minimale du système 2
Déballage et accessoires 3
Informations techniques 4
Installation 4

INSTALLATION DU LOGICIEL SOUS WINDOWS 5

Installation rapide 5
Installation guidee 6
Désinstallation du logiciel Oliboard 6
Exécution du logiciel 7

Lancement du pilote du tableau interactif 7
Orientation du tableau interactif (Windows 7/8) 8
Lancement du logiciel du tableau 9
Configuration des fonctions Oliboard 9
Creation d'un compte et d'un mot de passer personnes 10

D'ENREGISTREUR D'ECRAN 10
ENREGISTREMENT DU LOGICIEL 11
RECHERCHE DES PANNES 12

INTRODUCTION

PREAMBULE

Le tableau interactif est un appareil périphérique d'entrée qui permet de/disposer, en le branchant à un PC et à un videoprojecteur, d'un environnement interactif pour un usage didactique ou démonstratif.

Le tableau Oliboard est caractérisé, d'une part, par une surface rigide dans un souci de résistance à l'usure et de protection contre les actes de vandalisme, et d'autre part, par une très haute précision de tracage, rapidité de réponse et sensibilité opérationnelle assurant un usage convivial même pour les moins experts.

Le logiciel accompagnant le produit offre des fonctions avancées comme l'agrandissement partiel, le reflecteur, la reproduction, l'appareil photo, le fond d'écran personnelisable et des outils spécialisés (compas, règle, équerre, rapporteur). Avec la touche d'un doigt, ou des stylos en notation avec de l'Oliboard, il est possible de donner commandements au PC, comme avec un mouse, et écrite, prendre notes, effacer, tracer illustrations, géométriques, copier, reproductive et sauvégarder les files.

Le tableau doit être branché à un ordinateur en mesure d'afficher les images sur le tableau par le biais d'un videoprojecteur.

	Configuration minimale	Configuration conseillée
Configuration matériel informatique	Unité centrale : Dual Core processor 2.0 GHz	Unité centrale : Dual Core Processor 2.4 GHz ou supérieur
	RAM : 2 GB	RAM : 4 GB ou supérieur
	Porte USB (pour le branchement du tableau)	Porte USB (pour le branchement du tableau)
	Porte VGA (type SUB-D15 femelle) or HDMI pour le branchement du vidéoprojecteur)	Porte VGA (type SUB-D15 femelle) or HDMI pour le branchement du vidéoprojecteur)
Configuration logicielle	Windows 7/8/8.1	Windows 7/8/8.1

Durant l'utilisation du tableau, il est possible que l'ordinateur se mette en voille. Pour éviter cette situation, il convient de désactiver les fonctions d'écran de voille et d'économie d'énergie.

DEBALLAGE ET ACCESSOIRES

Le tableau interactif comprend normalement les composants suivants :

Description	Quantité	Fonction	Position
Stylet extensible	1
Stylet pour tableau	1
Porte stylos	1
Câble spécial USB de 745 mètres	1	Câble pour brancher l'ordinateur au tableau interactif
CD d'installation Oliboard	1	Pilote et logiciel pour Windows
Manuel de l'utilisateur	1	Guide d'utilisation
Equerres d'installation et kit de fixation murale	1	Kit de fixation murale	Pièces mécaniques en vrac

INFORMATIONS TECHNIQUES

Plateforme informatique	Dispositif périphérique pour PC portable.
Principe de fonctionnement	Infrarouge
Interface et alimentation	USB
Température de fonctionnement	de -10°C à +50°C
Taux d'humidité de fonctionnement	Taux d'humidité : de 10% à 95%
Puisance	< 1 W

Modèles

	OLIBOARD 80T
Zone extérieure
- diagonale	84" (2141 mm)
- dimensions	1720 x 1275 mm
Zone active
- largeur	79 1/3" (2015 mm)
- hauteur	1630 x 1185 mm
Format	4:3
Poids net (+/- 1 kg)	20 Kg
Emballage
- dimensions +/- 5mm.)	1800 x 1455 x 125 mm
- poids brut (+/- 2 Kg)	28 Kg

INSTALLATION

L'installation murale ou sur piédestal doit être effectuee par un personnel agreé conformément aux dispositions visées dans la documentation Olivetti.

Le cable de branchement du tableau doit etre branché à la porte USB de l'ordinateur. Le cable BGA (ou HDMI) du videoprojecteur doit etre branché à la porte VGA (ou HDMI) de l'ordinateur.

INSTALLATION DU LOGICIEL SOUS WINDOWS

Le logiciel Oliboard prévoit deux types d'installation : une « installation rapide » et une « installation guidée »

L'installation rapide est proposée la première fois. L'installation guidée permet d'installer le logiciel étape par étape.

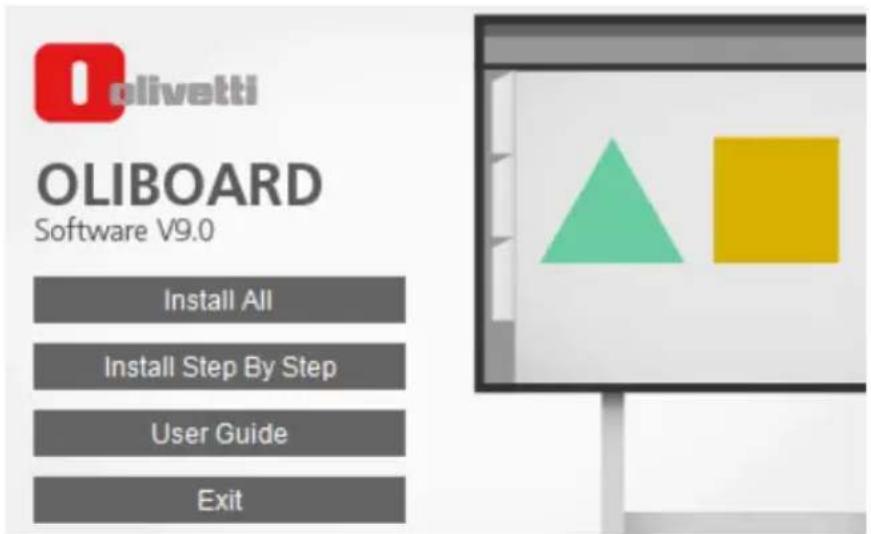

INSTALLATION RAPIDE

Ne jamais brancher le cable du tableau à l'ordinateur (si le cable USB a déjà été branché à l'ordinateur, le débrancher).

1. Insérer le CD Logiciel Oliboard.
2. Cliquer sur l'icone du programme (ce qui équivaut à lancer le programme en mode d'exécution automatique).
3. Une fenêtre pour l'installation guidée s'affichera.
4. Cliqueur sur « Tout installerer » afin de pouvoir lancer l'installation rapide.
5. Sélectionner la lanque voulue puis confirmer en appuyant sur « Continuer »
6. Sélectionner l'installation complète et confirmer avec "Suivant". L'installation personnalisée est recommandé pour les utilisateurs avances. L'installation du logiciel e du pilote sera réalisée.
7. À la fin un message s'affichera : il demandera de installer le pilote FTDI ou Siliconcom. Désactiver les entrées par défaut et validez avec Finish.
8. Suivre les instructions indiquées dans le paragraphe « Exécution du logiciel »

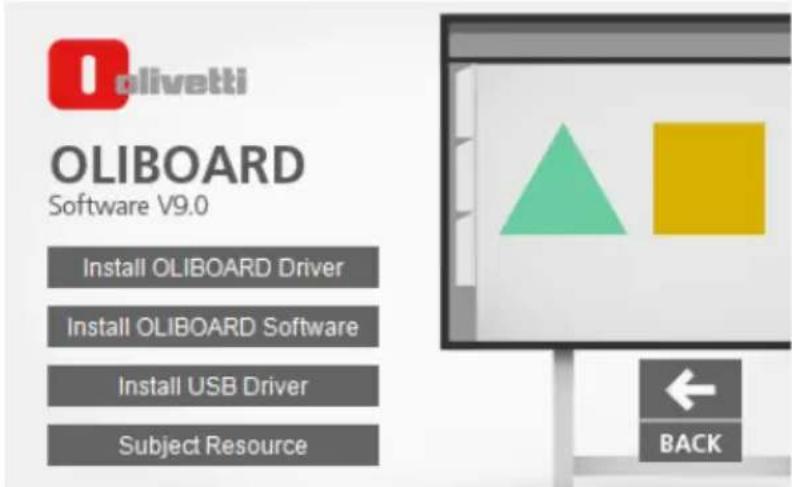

INSTALLATION GUIDEE

Ce type d'installation est recommandé uniquement en cas de nécessité de mise à jour du logiciel fourni avec le tableau.

DESINSTALLATION DU LOGICIEL OLIBOARD

Cliqueur sur « Demarrer » → « Panneau de configuration » → « Installation programmes » puis selectionner « Oliboard » et enfin cliqueur sur « Désinstaller programmes »

Selectionner l'option afin de supprimer toutes les caractéristiques installées et suivre les instructions indiquées sur l'écran.

Une fois la déinstallation terminée, il est recommandé de redémarrer l'ordinateur.

EXECUTION DU LOGICIEL

Le cable du tableau doit être branché à la porte USB de l'ordinateur.

Pour ce qui est de l'exécution du logiciel, il est tout d'abord nécessaire de lancer le pilote du logiciel du tableau, executer, si besoin est, la fonction d'orientation puis lancer le logiciel du tableau.

Lancement du pilote du tableau interactif

Cliqueur sur « Demarrer » → « Tous les programmes » → « Logiciel Oliboard » et lancer le pilote Oliboard. Dans le coin inférieur à droite de la barre des tâches du bureau, l'icone du module devrait être affichée.

REMARQUE: si le message « Erreur démarrage dispositif » est affché, contrôler que le cable du tableau est branché correctement à l'ordinateur et au tableau.

REMARQUE: après avoir lancé l'exécution du pilote, cliquer sur l'icone du pilote Oliboard afin d'activer ou de désactiver le paramètre de démarrage automatique selon si l'on souhaite lancer ou non automatiquement l'exécution d'Oliboard lors du prochain démarrage de l'ordinateur. Si l'ordinateur est branché en permanence au tableau, il est préféable d'activer la fonction de démarrage automatique. Si, au contraire, l'ordinateur n'est pas toujours branché au tableau, il est conseilé de désactiver cette fonction afin d'éviter l'affichage du message d'erreur de branchement du tableau lors du prochain démarrage de l'ordinateur.

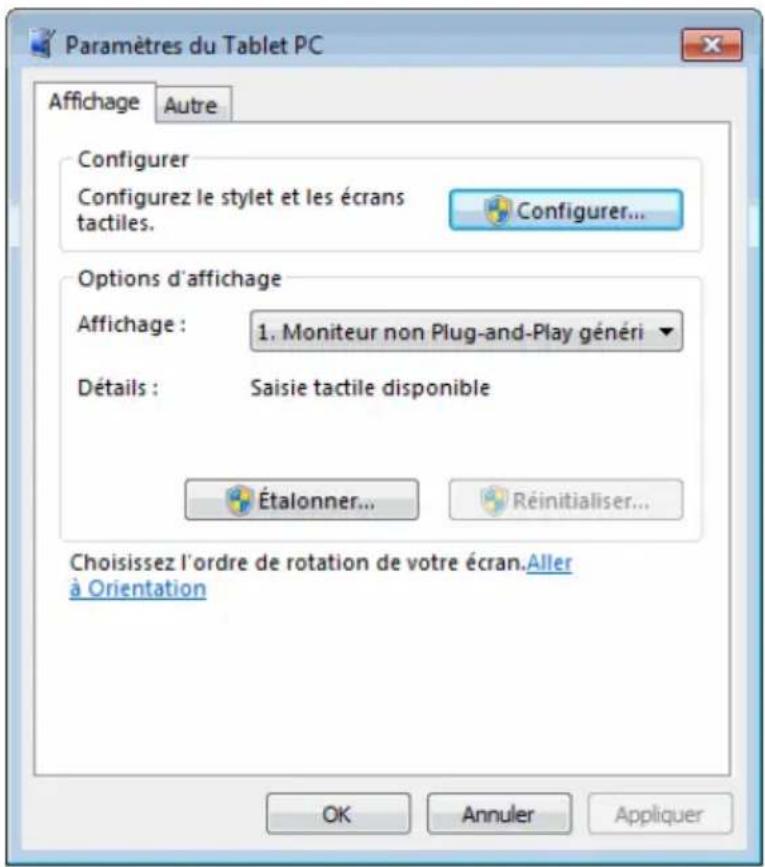

Orientation du tableau interactif (Windows 7/8)

Cette fonction permet de régler le tableau pour ce qui est de l'image projetée sur ce dernier. Sélectionner « Orientation » lors de la première installation du pilote Oliboard ou lorsque la position du projecteur ou du tableau interactif a été changée, ou encore si la modalité d'affichage a été modifiée (ex.: dimension de l'image ou résolution).

1. Cliquer « Démarrer » → « Panneau de configuration » → « Paramètres du tablet PC »

1. Sélectionner la fonction de calibration par la fenêtre visualisé.
2. Cliquer, avec le doit ou le stylo du tableau, au centre de la croix « + » sur le tableau. Puis, repeter l'opération pour les autres points d'orientation, tout en veillant à bien centrer le cœur de la croix.
3. Sauver l'orientation.

Lancement du logiciel du tableau

1. Cliqueur sur « Demarrer » → « Panneau de configuration » → « Logiciel Oliboard » et lancer le programme. Une fenêtre d'accès s'ouvrira : celle-ci permettra de saisir le nom utilisateur et le mot de passer.
2. Pour lancer le logiciel en utilisant le compte par défaut, il suffit de cliquer sur la touche de connexion « Se connecter » sans rien saisir, ou bien, de saisir son propre identifient. En cas d'utilisation d'un identifiant personnel, l'utiliseur a la possibilité de personnaliser la barre d'outils, les ressources ainsi que les modèles.

REMARQUE: avant de lancer le programme, contrôle que le tableau interactif a eté branché correctement au PC et que le pilote du tableau est en cours d'exécution.

REMARQUE : pour ce qui est des modalités de fonctionnement du logiciel, consulter les instructions du GUIDE en ligne (AIDE en ligne) qui peut être activé depuis le menu du logiciel Oliboard

Configuration des fonctions Oliboard

La première fois que on accompli le software, se propose de vérifier toutes les configuration de base, selectionnant la fonction « Option » du menu « Outil »

En option, il est suggéré de selectionner la langue pour la reconnaissance du manuscrit dans la commande «Dessin».

Creation d'un compte et d'un mot de passerie personnels

1. Cliquer sur « Démarrer » → « Tous les programmes » → « Logiciel Oliboard » → « Gestionnaire utilisé »
2. Saisir les données du compte administrateur afin de pouvoir acceder au logiciel. Le compte administrateur par défaut est le suivant : Administrateur, Mot de passage ; oligboard.
3. La fenêtre Gestionnaire utilisateur s'ouvrira
4. Sélectionner « Modifier » → « Nouvel utiliser » pour creer un compte personnel.
5. Saisir le nom utilisateur et le mot de passer puis selectionner « Creer »
6. À la fin, le nouvel utilisateur sera affiché dans la fenêtre.

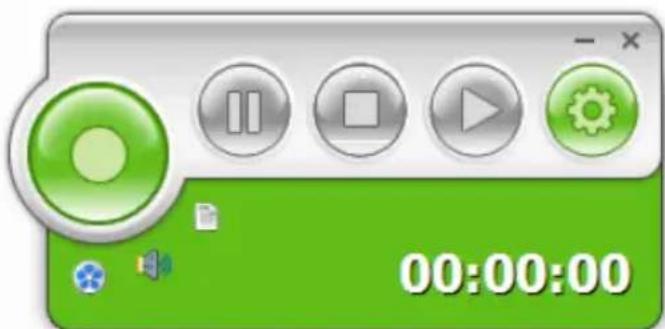

D'ENREGISTREUR D'ECRAN

Il logiciels Oliboard inclut un outil d'enregistrement qui vous permet d'enregistrer ce qui se passse sur l'écran, y compris l'enregistrement de l'audio associé aux opérations effectuees et / ou ce qui acapturé le microphone de l'ordinateur, se il est present.

Cliquez sur "Démarrer" → "Tous les programmes" → "OLIBOARD Software" → "ScreenRecorder" pour activer la fonction d'enregistrement de l'écran.

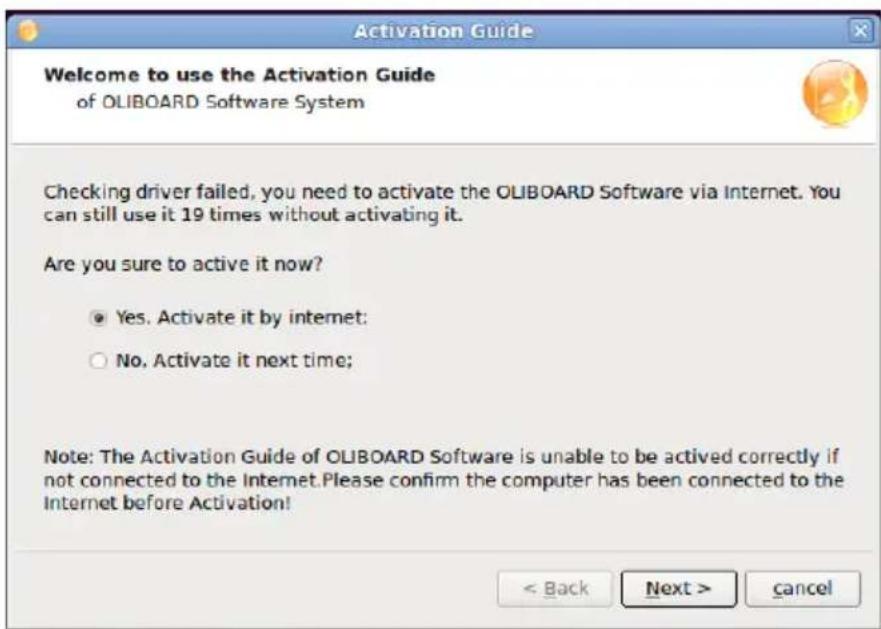

ENREGISTREMENT DU LOGICIEL

Lors de la toute première execution du logiciel Oliboard sur un ordinateur non branché à un tableau, il est demandé de proceeder à l'enregistrement du logiciel.

Il est possible ou de procéder à l'enregistrement immédiatement ou bien de le faire plus tard.

Si le tableau n'a pas ete enregistré et que le nombre de d'executions possibles est epuisé, il sera necessaire de désinstaller le logiciel.

Pour enregistrer le logiciel, il est nécessaire d'être connecté à Internet et de désposer du code d'activation (normalement fourni avec le CD-ROM du logiciel).

REMARQUE : l'enregistrement du logiciel n'est pas nécessaire si un tableau interactif est branché à l'ordinateur.

RECHERCHE DES PANNES

1. Si le message « Échéac contrôle tableau, le programme ne peut plus fonctionner ! », contrôle le branchement entre le tableau et l'ordinateur.

2. Contrôler que le cable spécial ait été utilisé pour brancher le tableau à l'ordinateur et qu'il ait été branché correctement.

3. Contrôler que le pilote du logiciel du tableau est en fonction.
4. Contrôler que le pilote du logiciel du cable USB ait été installé correctement.

5. Si l'ordinateur ne doit pas etre branché au tableau et que ce message s'affiche, contrcler que le parametre "demarrage auto" du pilote Oliboard ait ete desactive (cliquer sur Iicone et desactiver le parametre).

6. Il n'est possible d'écrire que sur certaines parties du tableau.

Executer la procEDURE de Réorientation du tableau.

1. Comment quitter l'Olboard ?

2. Cliqueur la Palette opérationnelle en « Modalité commande »

puis cliquer sur « Quitter » dans le menu déroulant.
Ou bien, cliquer sur « Fichier » (menu principal) puis sur « Quitter »

1. Pourquoi l'image projetée a une forme trapezoidale ? Pourquoi est-il nécessaire de la corriger et comment faut-il procéder ?

Il est possible que le projecteur ne soit pas en plan (par exemple, parce que la partie avant est plus haute que la partie arrrière ou vice-versa) et, par conséquent, l'image projetée prend cette forme trapézoidale. Pour plus d'informations, consulter le Manuel de l'utilisateur fourni en notation avec le projecteur.

1. Que faire lorsqu'on a utilisé un feuitre de couleur non effacable pour écrire sur le tableau ?

Ne jamais utiliser de feures colorés pour écrire sur le tableau! Si cela arrive, nettoyer délicatement le tableau à l'aide d'un coton absorbant humidifié d'alcool.

1. Comment nettoyer le panneau du tableau ?

Nettoyer le panneau en frottant delicatement à l'aide d'un chiffon humide.
ATTENTION: après avoir mouillé le chiffon, l'essorer afin d'éliminer l'excess d'eau. De cette façon, l'on éviter le risque d'infiltrations d'eau à l'intérieur du tableau.

HERAUSGEBER:

Olivetti S.p.A.

Il est interdit demettre au rebut tout equipement electrique ou electronique avec les déchets municipaux non triés : leur collecte séparée doit être effectue. L'abandon de ces équipements dans des aires non appropriées et non autorisées peut nuire gravement à l'environnement et à la santé. Les transgisseurs s'exposent aux sanctions et aux dispositions prévues par la loi.

POUR METTRE CORRECTEMENT NOS EQUIPEMENTS AU REBUT, VOUS POUVEZ EFFECTUER L'UNE DES OPERATIONS SUIVANTES :

a) Adressez-vous aux autorités locales, qui vous fourniront des indications et des informations pratiques sur la gestion correcte des déchets (emplacement et horaire des déchetteries, etc.).
b) A l'achat d'un de nos équipements, remettez à notre revendeur un équipement usage, analogue à celui acheté.

Le symbole du conteneur barré, indiqué sur l'équipment, a la signification suivante :

• Au terme de sa durée de vie, l'équipement doit être remis à un centre de collecte approprié, et doit être traité séparément des déchets Municipaux non triés;
• Olivetti garantit l'activation des procédures de traitement, de collecte, de recyclage et de mise au rebut de l'équipement, conformément à la Directive 2002/96/CE (et modifications successives).

2. POUR LES AUTRES PAYS (NON UE)

Le traitement, la collecte, le recyclage et la mise au rebut des équipements electriques et Electroniques doivent etre effectués conformément à la loi en vigueur dans chaque pays.
