MANUAL DE USUARIO Oliboard 80T OLIVETTI

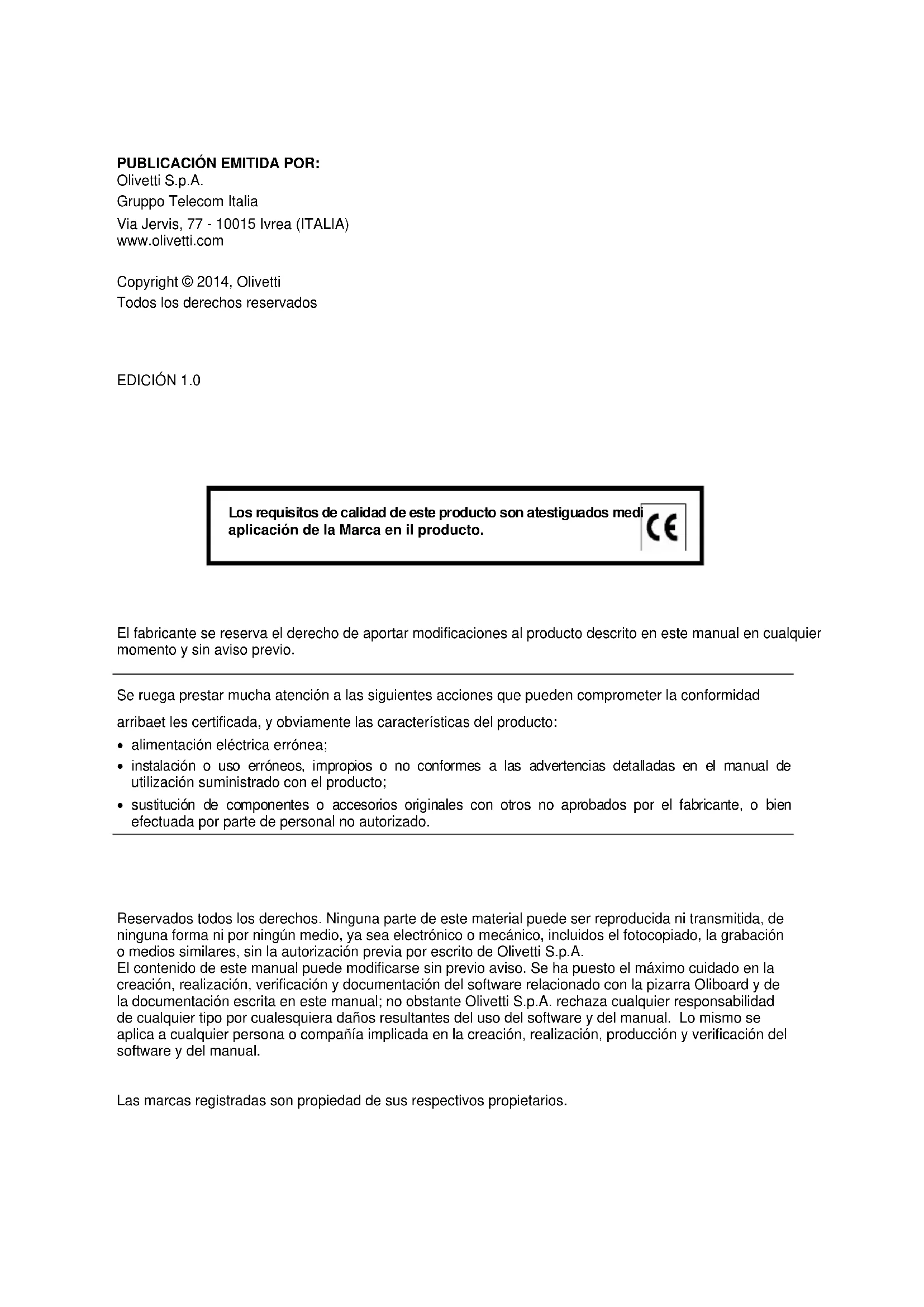

El fabricante se reserva el derecho de aportar modificaciones al producto descrito en este manual en cualquier momento y sin aviso previo. Se ruega prestar mucha atención a las siguientes acciones que pueden comprometer la conformidad arribaet les certificada, y obviamente las características del producto: alimentación eléctrica errónea; instalación o uso erróneos, impropios o no conformes a las advertencias detalladas en el manual de utilización suministrado con el producto; sustitución de componentes o accesorios originales con otros no aprobados por el fabricante, o bien efectuada por parte de personal no autorizado.

Reservados todos los derechos. Ninguna parte de este material puede ser reproducida ni transmitida, de ninguna forma ni por ningún medio, ya sea electrónico o mecánico, incluidos el fotocopiado, la grabación o medios similares, sin la autorización previa por escrito de Olivetti S.p.A. El contenido de este manual puede modificarse sin previo aviso. Se ha puesto el máximo cuidado en la creación, realización, verificación y documentación del software relacionado con la pizarra Oliboard y de la documentación escrita en este manual; no obstante Olivetti S.p.A. rechaza cualquier responsabilidad de cualquier tipo por cualesquiera daños resultantes del uso del software y del manual. Lo mismo se aplica a cualquier persona o compañía implicada en la creación, realización, producción y verificación del software y del manual.

Las marcas registradas son propiedad de sus respectivos propietarios. Los requisitos de calidad de este producto son atestiguados mediante la aplicación de la Marca en il producto.OLIBOARD – Pizarra interactiva III

INSTRUCCIONES: ofrece instrucciones adicionales acerca del software.

NOTA: describe problemas que podrían producirse durante el uso de la pizarra y cómo evitarlos y resolverlos. ADVERTENCIA: llama la atención acerca del peligro de lesiones o daños en el producto si se utiliza incorrectamente. Advertencia

Con el fin de evitar descargas eléctricas, no instale la pizarra interactiva en ambientes con humedad o con humo. Una vez instalada la pizarra interactiva, evite tocar sus cables de alimentación y datos. Mantenga la pizarra interactiva alejada de llamas de fuego expuestas, contactos eléctricos o la luz directa del sol. Una vez instalada la pizarra interactiva, asegúrese de que quede fijada con seguridad. Evite mirar directamente al haz de luz que emite el proyector hacia la pizarra. No toque el proyector porque podría estar caliente incluso unos pocos minutos después de su uso. Consulte el manual del proyector para ver todas las advertencias y reglas relativas a su uso. No se cuelgue del soporte de apoyo del proyector. Cuando la pizarra esté montada sobre un pedestal, tenga cuidado de no tropezar con el pedestal.OLIBOARD – Pizarra interactiva

Notas importantes La pizarra interactiva se puede utilizar con los dedos, la mano y los lápices suministrados No utilice rotuladores, bolígrafos ni ningún otro tipo de lápiz. Si es necesario, limpie la pizarra usando alcohol. Asegúrese de que la pizarra esté conectada correctamente al ordenador y a la toma eléctrica. Es preferible colocar los cables de conexión y alimentación tapados, porque de esta forma se evita que se tire de ellos y se desconecten. No deje los cables sobre el suelo para evitar cualquier posibilidad de que se tropiece con ellos. No arañe la superficie ni el marco de la pizarra con objetos afilados ni duros. Cuando se fija a una pared, la pizarra debe estar vertical respecto a la superficie de la pared. No cuelgue objetos ni pesos de la pizarra ni del pedestal, en el caso de que lo haya. Cuando se instale sobre el pedestal, tenga cuidado al moverla para evitar que vuelque.

Este manual se refiere exclusivamente a la pizarra Oliboard y al software que se suministra con la misma. Aunque se hace referencia al ordenador conectado a la pizarra (portátil, PC, etcétera) y al proyector de vídeo, para estos dispositivos debe consultar la documentación original suministrada por sus fabricantes.OLIBOARD – Pizarra interactiva V

EDUCATIVOS Las advertencias y precauciones relativas al uso de la pizarra y el proyector deben darse a conocer también a los alumnos. En concreto debe ponerse énfasis en las siguientes: No mire directamente al haz de luz que emite el proyector hacia la pizarra. No toque el proyector porque podría estar caliente incluso unos pocos minutos después de su uso. Preste especial atención a los cables y, cuando la pizarra esté montada sobre un pedestal, tenga cuidado de no tropezar con el pedestal. En cualquier caso, se recomienda no correr cerca de la pizarra y el pedestal. No se cuelgue del soporte de apoyo del proyector, ni del pedestal si está presente.OLIBOARD – Pizarra interactiva

La Pizarra interactiva es un dispositivo de entrada periférico que permite crear un entorno interactivo que, al conectar un ordenador y un proyector de vídeo, se puede utilizar para la enseñanza y para realizar demostraciones. La pizarra Oliboard está provista de una superficie dura para garantizar la resistencia al uso y protección contra actos vandálicos. Gracias a su alta precisión de trazado, su respuesta rápida y su sensibilidad de funcionamiento, permite un uso intuitivo incluso por parte de los usuarios menos expertos. El software suministrado ofrece sofisticadas funciones, tales como ampliación parcial, linterna, reproducción, cámara, fondo personalizado, herramientas especializadas (compás, regla, escuadra, etc.). Con el toque de un dedo o del lápiz en dotación de su Oliboard, puede enviar comandos al ordenador como si se tratase del ratón, y escribir, tomar notas, borrar, dibujar figuras geométricas, copiar, reproducir y guardar archivos.

REQUISITOS DEL SISTEMA

La pizarra debe estar conectada a un ordenador que muestra imágenes en la pizarra por medio de un proyector de vídeo.

Configuración mínima Configuración recomendada Configuración de hardware CPU: Dual Core processor 2.0 GHz CPU: Dual Core Processor 2.4 GHz o superior RAM: 2 GB RAM: 4 GB o superior Puerto USB (para conectar la pizarra) Puerto USB (para conectar la pizarra) Puerto VGA (hembra, tipo SUB- D15), o HDMI, para conectar el proyector de vídeo. Puerto VGA (hembra, tipo SUB-D15), o HDMI, para conectar el proyector de vídeo. Configuración de software Windows 7/8/8.1 Windows 7/8/8.1

Mientras utilice la pizarra, el ordenador conectado podría entrar en modo de "reposo". Para evitarlo, es aconsejable desactivar las funciones de protección de pantalla y ahorro de energía.OLIBOARD - Pizarras interactivas 3 ESPAÑOL DESEMBALAJE DE LA PIZARRA INTERACTIVA Y LOS ACCESORIOS El kit estándar de la Pizarra interactiva contiene los siguientes componentes: Descripción Cantidad Función Imagen Vara extensible

Cable especial USB de 7,5 metros

Cable para conectar el ordenador a la Pizarra interactiva

Disco de instalación de Oliboard

Controladores y software de la aplicación para Windows

Soportes de instalación y accesorios para fijación en pared

Kit de fijación para la pared Varias piezas mecánicas

Plataforma de hardware Dispositivo periférico para ordenador o portátil. Principio de funcionamiento Infrarojos Interfaz y fuente de alimentación USB Temperatura de funcionamiento -10 °C ÷ +50 °F Humedad de funcionamiento 10% ÷ 95% HR Capacidad de potencia < 1 W

84"(2141 mm) 1720 x 1275 mm Área activa - anchura - altura

79 1/3" (2015 mm) 1630 x 11856 mm Relación de aspecto 4:3 Peso neto (+/- 1 kg) 20 Kg Embalaje - dimensiones (+/- 5 mm.) - peso bruto (+/- 2 kg)

INSTALACIÓN DEL HARDWARE

La instalación en la pared o en un soporte debe ser realizada por personal autorizado de acuerdo con los requisitos establecidos en la documentación de Olivetti. El cable para conectar la pizarra debe conectarse al puerto USB del ordenador. El cable VGA (o HDMI) del proyector de vídeo debe conectarse al puerto VGA (o HDMI) del ordenador.OLIBOARD - Pizarras interactivas 5 ESPAÑOL

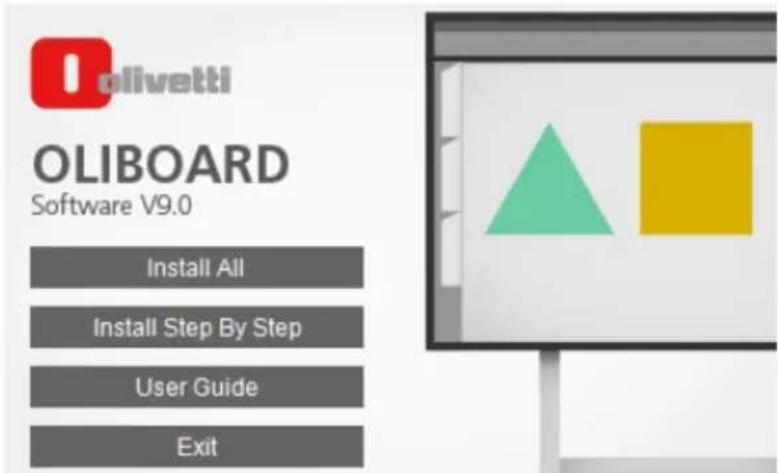

INSTALACIÓN DEL SOFTWARE EN WINDOWS

El software Oliboard ofrece dos tipos de instalación: "Instalación exprés" e "Instalación paso a paso". La Instalación se recomienda en una primera instalación. La Instalación paso a paso permite instalar el software paso por paso.

No conecte el cable de la pizarra al ordenador (si el cable USB ya está conectado al ordenador, desconéctelo).

1. Introduzca el disco Oliboard Software.

2. Haga clic en el icono del programa (esto equivale a ejecutar el programa

3. Se abre la ventana de guía de instalación.

4. Haga clic en "Instalar todo" para realizar la instalación exprés.

5. Seleccione el idioma que desee instalar y confirme con "Siguiente".

6. Seleccione la instalación completa y confirme con "Siguiente". La instalación

"personalizada" se recomienda para usuarios avanzados.

8. Siga las instrucciones del apartado "Ejecución del software".OLIBOARD - Pizarras interactivas

INSTALACIÓN PASO A PASO

Este tipo de instalación sólo se recomienda al actualizar el software suministrado con la pizarra.

DESINSTALACIÓN DEL SOFTWARE OLIBOARD

Haga clic en "Inicio" "Panel de control" "Agregar o quitar programas", seleccione "Oliboard" y haga clic en "Agregar/Quitar". Seleccione la opción para eliminar todas las características instaladas y siga las instrucciones que aparecen en la pantalla. Al terminar la desinstalación, se recomienda reiniciar el ordenador.OLIBOARD - Pizarras interactivas 7 ESPAÑOL

EJECUCIÓN DEL SOFTWARE

El cable de la pizarra debe conectarse al puerto USB del ordenador. Para ejecutar el software, en primer lugar debe iniciar el controlador del software de la pizarra, realizar la operación de orientación si es necesario. A continuación, ya puede iniciar el software de la pizarra. Inicio del controlador de la Pizarra interactiva Haga clic en "Inicio" "Todos los programas" "Oliboard Software" e inicie el controlador de Oliboard. El icono del módulo contralador aparece en la esquina inferior derecha de la barra de estado del escritorio. NOTA: si aparece el mensaje "Fallo de inicio de dispositivo", en primer lugar asegúrese de que el cable de la pizarra esté conectado correctamente entre el ordenador y la pizarra. NOTA: después de iniciar el controlador, haga clic en el icono del controlador de Oliboard para activar o desactivar el parámetro “inicio automático", en función de si desea o no ejecutar automáticamente el controlador de Oliboard la próxima vez que encienda el ordenador. Si el ordenador está conectado a la pizarra de forma permanente, es aconsejable activar "inicio automático". Por otro lado, si es posible que el ordenador sea desconectado de la pizarra, es aconsejable desactivar "inicio automático" para evitar que la próxima vez que encienda el ordenador aparezca un mensaje de error indicando que la pizarra no está conectada.OLIBOARD - Pizarras interactivas

Orientación de la Pizarra interactiva (Windows 7/8) Esta función sirve para ajustar la pizarra en relación a la imagen que se va a proyectar en ella. Seleccione "Orientación" la primera vez que instale el controlador de Oliboard o si cambia la posición del proyector o la Pizarra interactiva, o si cambia el modo de pantalla (p. ej., el tamaño de imagen o la resolución).

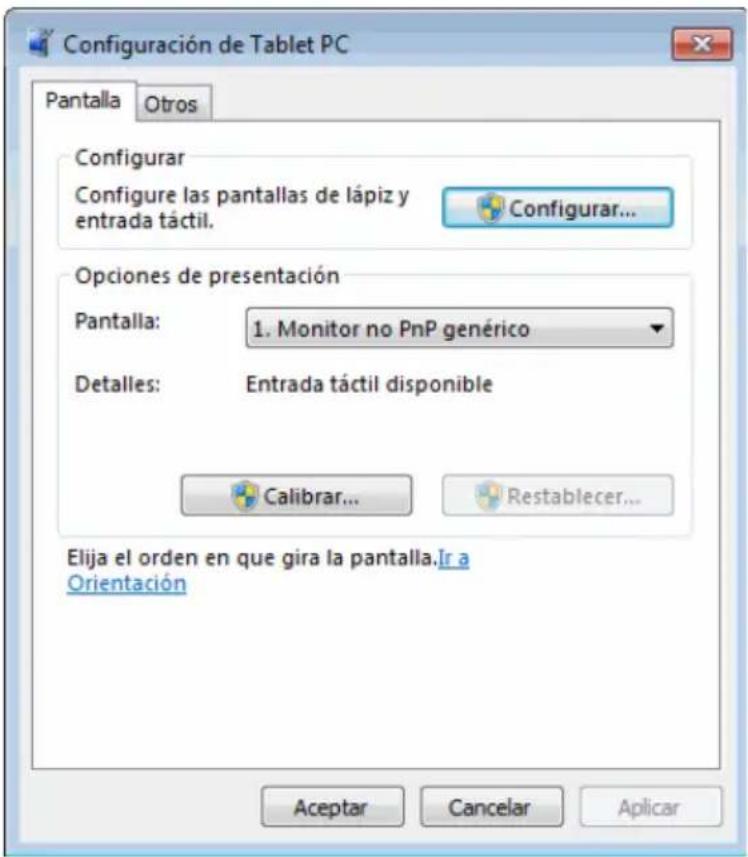

1. Haga clic en "Inicio" "Panel de control" "Configuratión de Tablet PC"

2. Seleccione la función de calibración de la ventana visualizada.

3. Con el dedo o el lápiz de la pizarra, haga clic en el centro del cursor "+" de la

pizarra. Repita esta misma operación para el resto de puntos de orientación, con cuidado de centrar bien el cursor.

4. Guarde la orientación.OLIBOARD - Pizarras interactivas 9

Inicio del software de la aplicación Oliboard

1. Haga clic en "Inicio" "Todos los programas" "Oliboard Software" e

inicie el programa de la aplicación. Se abre una ventana de Inicio de sesión en la que puede introducir su nombre de usuario y contraseña.

2. Para iniciar el software mediante la cuenta predeterminada, simplemente haga

clic en el botón "Inicio de sesión" sin introducir ningún dato, o bien puede introducir su propia cuenta personal. Cuando se utiliza una cuenta personal, el usuario puede personalizar la barra de herramientas, los recursos y las plantillas. NOTA: antes de iniciar el software de la aplicación, asegúrese de que la Pizarra interactiva esté conectada correctamente al ordenador y que el controlador de la Pizarra interactiva se esté ejecutando.

NOTA: para saber más acerca de cómo utilizar el software, consulte las instrucciones de la AYUDA EN LÍNEA que se puede seleccionar en el menú principal del software Oliboard. Configuración de las funciones de Oliboard La primera vez que se ejecute el software, le sugerimos que compruebe todas las configuraciones básicas, seleccione “Opciones” en el menú “Herramientas”. Como opción,se sugiere seleccionar el idioma para el reconocimiento del manuscrito en el comando "Dibujar".OLIBOARD - Pizarras interactivas

Creación de una cuenta personal y una contraseña

1. Haga clic en "Inicio" "Todos los programas" "Oliboard Software"

"Administrador de usuarios".

2. Introduzca los datos de la cuenta del administrador para acceder al software. La

cuenta de administrador predeterminada es Administrador y la contraseña oliboard.

3. Aparece la ventana Administrador de usuarios.

4. Seleccione "Editar" "Nuevo usuario" para crear una cuenta personal.

5. Introduzca un nombre de usuario y contraseña y seleccione "Crear".

6. Cuando se haya completado el proceso, el nuevo usuario aparece en la

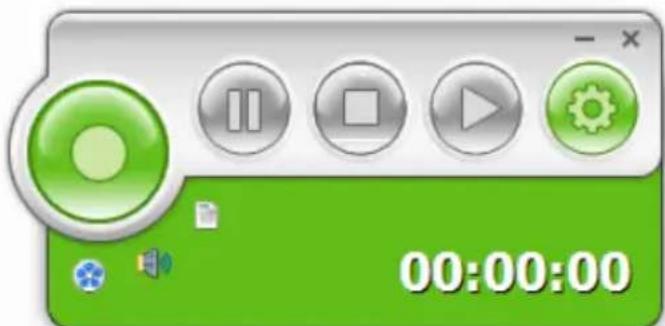

GRABADOR DE PANTALLA

ll software Oliboard incluye una herramienta de grabación que le permite grabar lo que sucede en la pantalla, incluyendo la grabación de audio asociado a las operaciones realizadas y/o lo que capturó el micrófono del ordenador, si está presente. Haga clic en "Iniciar" "Todos los Programas" "OLIBOARD Software" "Screen Recorder"OLIBOARD - Pizarras interactivas 11 ESPAÑOL

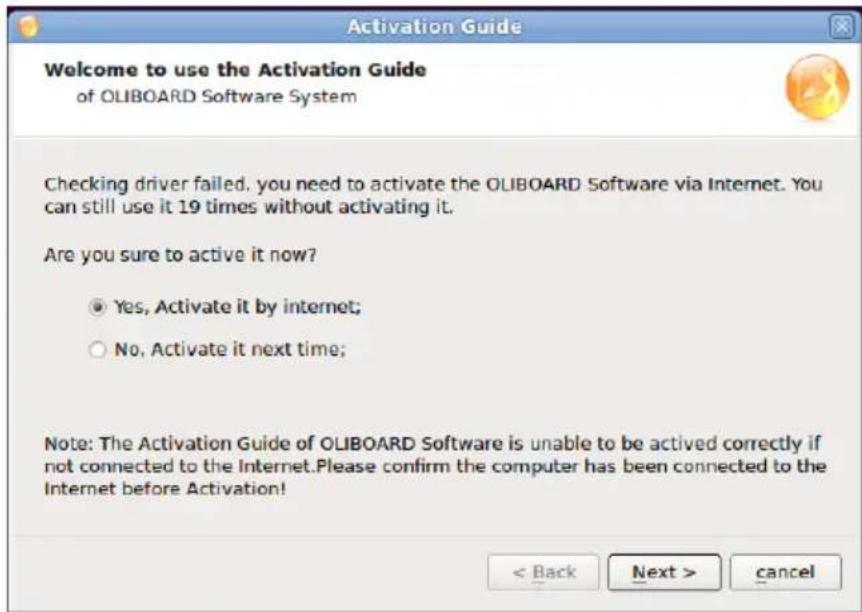

REGISTRO DEL SOFTWARE

La primera vez que se ejecute el software Oliboard en un ordenador no conectado a la pizarra, se le pide que registre el software. Es posible ejecutar este procedimiento inmediatamente o posponer el registro. Cuando finalice el número de ejecuciones sin registro, es necesario desinstalar el software. Para ejecutar el proceso de registro, es necesaria una conexión directa a Internet e introducir el código de activación (normalmente incluido en el CD-ROM).

NOTA: el registro no es necesario si la pizarra está conectada al ordenador.OLIBOARD - Pizarras interactivas

RESOLUCIÓN DE PROBLEMAS

1. Si aparece este mensaje: "Imposible verificar la pizarra. ¡El programa no se

puede ejecutar!", compruebe si la conexión entre la pizarra y el ordenador es correcta. Asegúrese de que se haya utilizado el cable de conexión especial de la pizarra y que el cable esté conectado correctamente. Compruebe que el controlador de software de la pizarra esté en ejecución. Compruebe que el controlador de software del cable USB esté instalado correctamente. Si este mensaje aparece cuando el ordenador no debería estar conectado a la pizarra, asegúrese de que el parámetro "inicio automático" del controlador de Oliboard esté desactivado (haga clic en el icono para desactivar este parámetro).

2. Sólo es posible escribir en algunas partes de la pizarra.

Realice el procedimiento de orientación de la pizarra.

3. ¿Cómo salir del software de Oliboard?

Haga clic en la placa circular de manejo en el "Modo de control" y , a continuación en "Salir" en el menú emergente. Haga clic en "Archivo" (en el menú principal) y a continuación en "Salir".

4. ¿Por qué la imagen se proyecta en forma de trapecio? ¿Por qué se debe

ajustar y cómo? En ocasiones, sucede que el proyector no está nivelado (por ejemplo, porque la parte frontal es mayor que la posterior, o viceversa) y por consiguiente, la imagen proyectada tiene forma de trapecio. Para obtener información detallada, consulte el Manual del usuario suministrado con el proyector.

5. ¿Qué hacer cuando se ha utilizado un rotulador permanente para escribir

en la pizarra? ¡Nunca utilice rotuladores para escribir en la Oliboard! Si esto sucediera, limpie la pizarra suavemente con algodón humedecido en alcohol.

6. ¿Cómo limpiar el panel de la pizarra?

Limpie el panel pasando suavemente un paño húmedo. ADVERTENCIA: después de humedecer el paño, debe escurrirlo para eliminar cualquier exceso de agua. De esta forma se evita que el agua penetre en la pizarra.DIRETTIVA 2002/96/CE SUL TRATTAMENTO, RACCOLTA, RICICLAGGIO E

1. PARA LOS PAÍSES DE LA UNIÓN EUROPEA (UE)

Está prohibido eliminar cualquier tipo de aparato eléctrico y electrónico como residuo urbano no seleccionado: en el caso de estos equipos es obligatorio realizar su recogida selectiva. La eliminación de estos aparatos en lugares que no estén específicamente preparados y autorizados puede tener efectos peligrosos para el medio ambiente y la salud. Los transgresores están sujetos a las sanciones y a las medidas que establece la Ley. PARA ELIMINAR CORRECTAMENTE NUESTROS APARATOS EL USUARIO PUEDE: a) Dirigirse a las Autoridades Locales, que le brindarán las indicaciones y las informaciones prácticas necesarias para el correcto manejo de los desechos, por ejemplo: lugar y horario de las instalaciones de tratamiento, etc. b) En el momento de comprar uno de nuestros equipos nuevos, puede entregar a nuestro Revendedor un aparato usado, similar al que ha adquirido. El símbolo del contenedor con la cruz, que se encuentra en el aparato, significa que: - Cuando el equipo haya llegado al final de su vida útil, deberá ser llevado a los centros de recogida previstos, y que su tratamiento debe estar separado del de los residuos urbanos; - Olivetti garantiza la activación de los procedimientos en materia de tratamiento, recogida, reciclaje y eliminación de los equipos, de conformidad con la Directiva 2002/96/CE (y suces. mod.).

2. PARA LOS OTROS PAÍSES (FUERA DE LA UE)

El tratamiento, la recogida, el reciclaje y la eliminación de equipos eléctricos y electrónicos se deberán llevar a cabo de conformidad con las Leyes vigentes en cada País.

ELECTRÓNICOS E DE SEUS COMPONENTES
