Type de produit	Alimentation pour PC
Marque	NZXT
Modèle	C550
Norme	ATX12V v2.52 / EPS12V v2.92
Puissance nominale	550 W
Tension d'entrée	100-240 V AC
Fréquence d'entrée	50-60 Hz
Courant d'entrée	6 A (max)
Correction du facteur de puissance	Active, >0.98
Rendement	80 PLUS Bronze (82% à 10%, 82% à 20%, 85% à 50%, 82% à 100%)
Ventilateur	120 mm, roulement FDB, débit 72.80 CFM, bruit <44 dBA
Connecteurs	1x ATX 20+4 broches, 2x CPU 4+4 broches, PCIe, SATA et périphériques
Température de fonctionnement	0 à 40 °C
MTBF	100 000 heures
Certifications	CB, CE, FCC, TUV, CCC, BSMI, RCM, EAC, UKCA, WEEE, ICES, BIS
Matériaux	Conforme RoHS et China RoHS
Protections	OVP, OCP, OPP, SCP
Dimensions (estimées)	150 x 140 x 86 mm (format ATX standard)
Entretien	Nettoyer les grilles de ventilation avec un chiffon sec. Ne jamais ouvrir le bloc.
Sécurité	Tensions élevées à l'intérieur. Ne pas ouvrir. Installation par un professionnel conseillée.
Pièces détachées	Aucune pièce réparable par l'utilisateur. Utiliser uniquement les câbles fournis.
Service client	[e-mail] (support) / [e-mail] (suggestions)

FOIRE AUX QUESTIONS - C550 NZXT

Comment installer l'alimentation NZXT C550 ?

Installez le bloc d'alimentation dans le boitier à l'aide des vis fournies. Branchez ensuite le connecteur ATX 20+4 broches sur la carte mère, les connecteurs CPU 4+4 broches, les connecteurs PCI-e pour la carte graphique, puis les câbles SATA et périphériques. Enfin, branchez le câble d'alimentation CA et mettez sous tension.

Quels câbles sont fournis avec le NZXT C550 ?

Le NZXT C550 est livré avec un câble d'alimentation ATX 20+4 broches, deux câbles CPU 4+4 broches, des câbles PCI-e, des câbles SATA et des câbles périphériques. Consultez la notice pour la configuration exacte.

L'alimentation NZXT C550 est-elle modulaire ?

Le NZXT C550 n'est pas entièrement modulaire. Certains câbles principaux sont fixes, mais il peut y avoir des connecteurs modulaires pour les périphériques. Vérifiez la notice pour les détails.

Que faire si mon PC ne s'allume pas après l'installation ?

Vérifiez d'abord que tous les câbles sont correctement branchés et que l'interrupteur de l'alimentation est sur 'I'. Assurez-vous que le câble d'alimentation CA est bien connecté. Si le problème persiste, contactez le support NZXT à [e-mail].

Puis-je utiliser l'alimentation NZXT C550 dans un pays avec une tension différente ?

Oui, l'alimentation accepte une tension d'entrée de 100 à 240 V et une fréquence de 50-60 Hz, ce qui la rend compatible avec la plupart des pays. Utilisez simplement le câble d'alimentation approprié.

Comment nettoyer l'alimentation NZXT C550 ?

Débranchez l'alimentation et utilisez un chiffon sec ou une brosse douce pour nettoyer les grilles de ventilation. N'ouvrez jamais le boîtier et n'utilisez pas de liquide.

L'alimentation NZXT C550 est-elle silencieuse ?

Oui, le ventilateur de 120 mm à roulement FDB est conçu pour être silencieux, avec un bruit inférieur à 44 dBA. Le ventilateur ne tourne que lorsque la charge est suffisante, réduisant le bruit à faible charge.

Quelle est la garantie du NZXT C550 ?

La garantie est assurée par NZXT. En cas de problème, contactez [e-mail] avec votre preuve d'achat. Des pièces de rechange peuvent être commandées sur support.nzxt.com.

Puis-je remplacer le ventilateur de l'alimentation ?

Non, le ventilateur n'est pas remplaçable par l'utilisateur. L'ouverture du bloc d'alimentation annule la garantie et présente des risques de choc électrique. Confiez toute réparation à un professionnel.

Que signifie la certification 80 PLUS Bronze ?

La certification 80 PLUS Bronze garantit un rendement d'au moins 82% à 20% et 100% de charge, et 85% à 50% de charge. Cela signifie moins de gaspillage d'énergie et une meilleure efficacité par rapport aux modèles non certifiés.

MODE D'EMPLOI C550 NZXT

A. Bloc d'alimentation C650/C750/C850

X1

C. 4+4 Connecteurs d'alimentation
proceseur à 4+4 broches

X2

B. Connecteur d'alimentation ATX à 20+4 broches

X1

D. Connecteurs d'alimentation PCI-e

H. Câble d'alimentation CA

X1

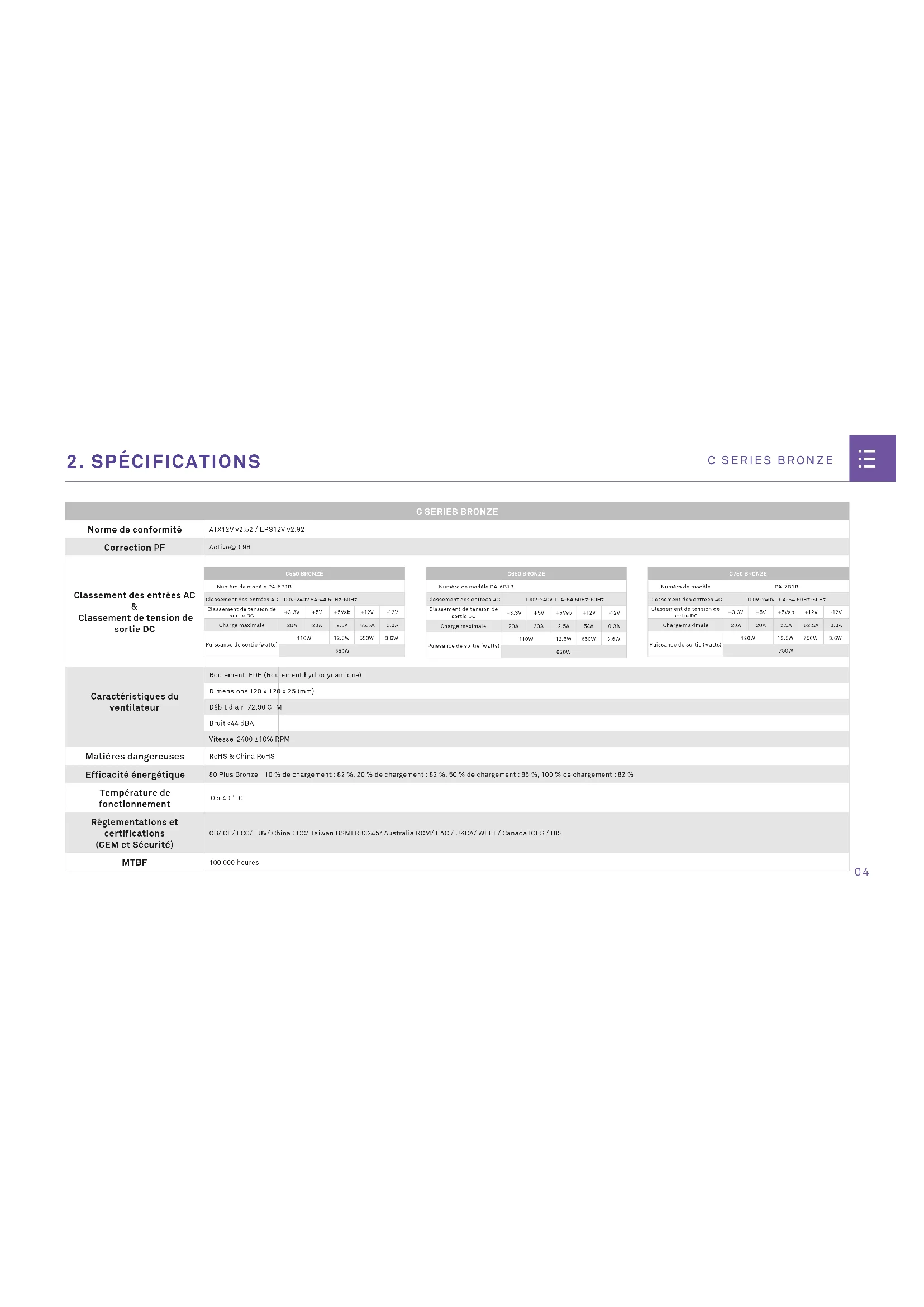

2. SPECIFICATIONS

C SERIES BRONZE

CSERIES BRONZE

Norme de conformité

ATX12V v2.52 / EPS12V v2.92

Correction PF

Active@0.98

Classement des entrenés AC & Classement de tension de sortie DC

CBO BRONZE

CBO BRONZE

CBO BRONZE

Numéro de mandla PA 681B

Numéro de mandla PA 681B

Numéro de mandla PA 781B

Classement des entrenés AC

10BV-240V 6A/AA 50Hz-80Hz

Classement des entrenés AC

10BV-240V 10A-5A 50Hz-80Hz

Classement des entrenés AC

10BV-240V 10A-5A 50Hz-80Hz

Classement de tension de sortie DC

13.3V

+5V

+5Vab

+12V

12V

+3.3V

+5V

+5Vab

+12V

-12V

+3.3V

+5V

Charge maximalo

23A

20A

2.5A

45.5A

0.3A

20A

20A

2.5A

64A

3.3A

20A

2.5A

Pulsance de cordie (kW)

110W

12.5W

550W

3.6W

110W

12.5W

850W

3.6W

120W

12.5W

550W

550W

750W

Caracteristiques du ventilateur

Roulement FDB (Roulement hydrodynamique)

Dimensions 120 x 120 x 25 (mm)

Débit d'air 72,80 CFM

Bruit <44 dBA

Vitesse: 2400 ±10% RPM

Matières dangereuses

RaHS & China RoHS

Efficacité énergétique

80 Plus Bronze: 10 % de chargement: 82%, 20 % de charge: 82%, 50 % de charge: 85%, 100 % de charge: 82%

Température de fonctionnement

0 à 40 °C

Régimentations et certifications (CEM et Sécurité)

CB/ CE/ FCC/TUV/China CCC/ Taiwan BSMI R33245/Australia RCM/EAC/UKCA/WEEE/Canada ICES/BIS

MTBF

100 000 heures

3. INSTALLATION

C SERIES BRONZE

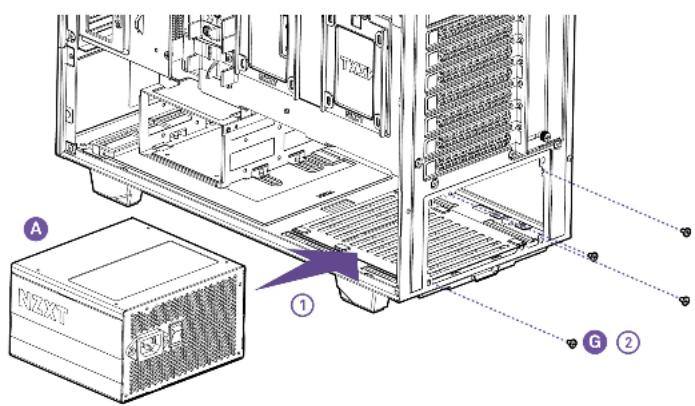

STEP1

Installes le bloc d'alimentation dans le boitier à l'aide des vis fournies.

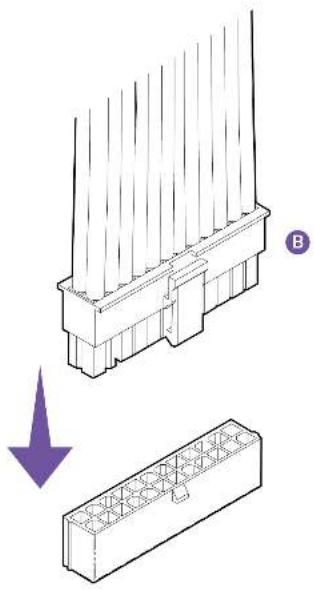

STEP2

Branchez le connecteur à 20+4 broches sur la carte mère.

STEP3

Branchez le(s) connecteur(s) d'alimentation processeur à 4+4 broches.

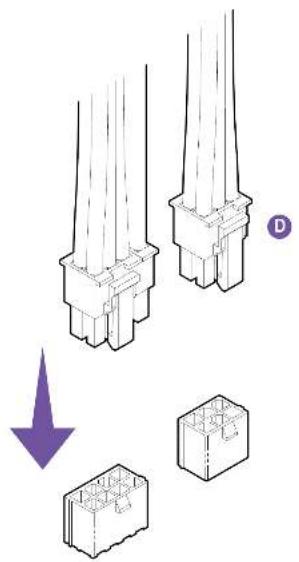

STEP4

Branchez le(s) connecteur(s) d'alimentation PCI-e à votre carte graphique, en fonction de vos besoin.

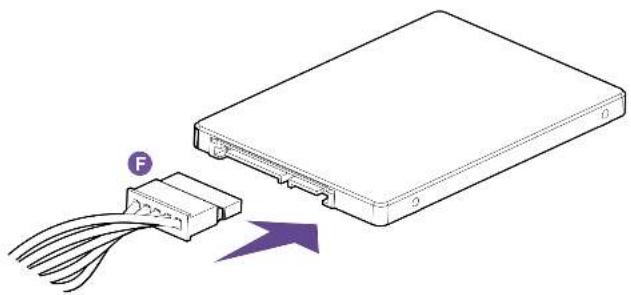

STEP5

Branchez les connecteurs SATA et périhériques, en fonction de vos besoins.

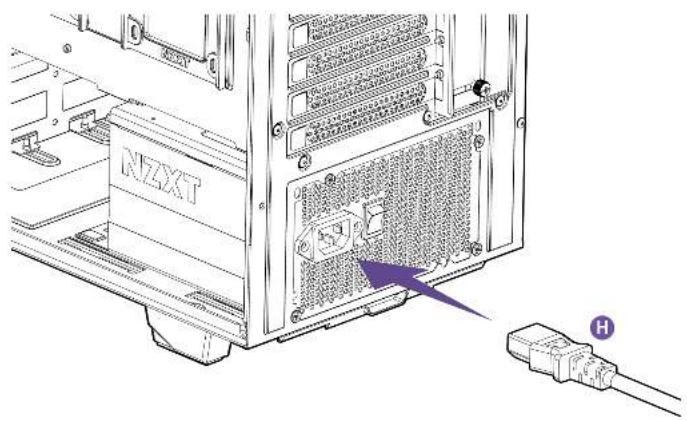

STEP6

Branchez le cable d'alimentation CA à la prise murale et mettez le bloc d'alimentation sous tension.

4.ANNEXE

C SERIES BRONZE

Si vous ave des questions ou des problèmes avec le produit NZXT que vous ave acheté, n'hésitez pas à contacter [e-mail] avec une description détaillée de votre problème et votre preuve d'achat. Vous pouvez aussi commander des pieces de remplacement auprès support.nzxt.com. Pour les commentaires et les suggestions, envoyez un email à notre equipe de design, [e-mail]. Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT: NZXT.com

KUNDENDIENST UNDSERVICE

1. L'installation doit être effectuee conformement aux instructions du fabricant et au averissements de securite. Une installation non conforme peut entrainer des dommages a tou bloc d'alimentation ou système electrique, et entrainer des blessures graves, voire la mort.
2. Le bloc d'alimentation contient des tensions élevées. N'ouvrez pas le boitier du bloc d'alimentation et ne tentez pas de réparer; aucun de ses composants n'est réparable.
3. Ce produit est concu pour une utilisation en interieur uniquement.
4. N'utilise pas le bloc d'alimentation à proximé d'eau, à des températures élevées ou dans des environnementes très humides.
5. Ne l'installez pas à proximé de sources de chaleur telles que radiateurs, registres, poèles ou autres appareils produit de la chaleur.
6. N'insérez aucun objet dans l'orifice ou la grille de ventilation du bloc d'alimentation.
7. Ne modifies pas les cables et/ou connecteurs inclus avec ce bloc d'alimentation.
8. Si ce bloc d'alimentation utilise des cables modulaires, utilisez uniquement ceux fournis par le fabricant.
9. Le connecteur d'alimentation principal à 24 broches est équipé d'un connecteur amovible à 4 broches. Ce connecteur à 4 broches n'est pas un connecteur P4 ou ATX 12 V. Ne forcez pas ce cable dans la prise P4 ou ATX +12 V de la carte-mere.
10. Toute non conformité aux instructions du fabricant et/ou à l'une de ces consignes de sécurité aura pour conséquence l'annulation immédiate des garanties.
