C650 - Alimentation (PC) NZXT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour PC
Marque	NZXT
Modèle	C650
Puissance nominale	650 W
Norme	ATX12V v2.52 / EPS12V v2.92
Certification 80 Plus	Gold
Efficacité énergétique	Jusqu'à 90,5 % à 50 % de charge
Correction du facteur de puissance	Active, > 0,96
Ventilateur	135 mm, roulement hydrodynamique (FDB)
Bruit du ventilateur	≤ 46,8 dBA
Vitesse du ventilateur	0 - 2 300 tr/min ± 10 %
Connecteurs ATX	1 x 20+4 broches
Connecteurs CPU	2 x 4+4 broches
Connecteurs PCI-E	2 x 6+2 broches
Connecteurs SATA	6 (2 câbles : 1 x 2, 1 x 4)
Connecteurs périphériques	6 (2 câbles : 1 x 2, 1 x 4)
Câblage modulaire	Oui
MTBF	100 000 heures
Température de fonctionnement	0 - 50 °C
Certifications	cTUV-SUD, CUL, TUV, CB, CCC, CEC, BSMI, RCM, EAC, CE, LVD, UKCA, BIS, KC, FCC, IC
Protections intégrées	OVP, UVP, SCP, OPP, OTP
Entretien	Nettoyer les grilles avec un chiffon sec. Ne pas ouvrir.
Pièces de rechange	Câbles modulaires disponibles sur support.nzxt.com

FOIRE AUX QUESTIONS - C650 NZXT

Comment installer l'alimentation NZXT C650 dans mon boîtier ?

Fixez l'alimentation avec les vis fournies. Branchez ensuite le connecteur ATX 20+4 broches sur la carte mère, les connecteurs CPU 4+4 broches, les connecteurs PCI-E pour la carte graphique, et les connecteurs SATA/périphériques selon vos besoins. Enfin, branchez le câble d'alimentation CA et mettez sous tension.

Quels sont les connecteurs inclus avec le NZXT C650 ?

Le bloc comprend 1 câble ATX 20+4 broches, 2 câbles CPU 4+4 broches, 2 câbles PCI-E 6+2 broches, 2 câbles SATA (1 avec 2 connecteurs et 1 avec 4 connecteurs), et 2 câbles périphériques (1 avec 2 connecteurs et 1 avec 4 connecteurs).

Le NZXT C650 est-il modulaire ?

Oui, il est entièrement modulaire. Vous ne branchez que les câbles nécessaires, ce qui facilite le câblage et améliore la circulation d'air.

Quelle est l'efficacité énergétique de cette alimentation ?

Elle est certifiée 80 Plus Gold, avec une efficacité de 87,5 % à 20 % et 100 % de charge, et 90,5 % à 50 % de charge.

Le ventilateur est-il silencieux ?

Oui, le ventilateur de 135 mm à roulement hydrodynamique (FDB) émet au maximum 46,8 dBA. Le mode semi-passif (0 RPM à faible charge) n'est pas explicitement mentionné, mais la ventilation est efficace et silencieuse.

Puis-je utiliser le NZXT C650 avec une carte graphique haut de gamme ?

Oui, avec une puissance de 650 W et deux connecteurs PCI-E 6+2 broches, elle peut alimenter la plupart des cartes graphiques milieu et haut de gamme (ex: RTX 3070, RX 6800). Vérifiez les besoins de votre GPU.

Quelles protections de sécurité offre le NZXT C650 ?

Elle intègre les protections standard : OVP (surtension), UVP (sous-tension), SCP (court-circuit), OPP (surcharge), et OTP (surchauffe). Elle est certifiée par de nombreux organismes (CE, TUV, etc.).

Quelle est la garantie du NZXT C650 ?

La notice ne précise pas la durée de garantie, mais NZXT offre généralement une garantie de 5 à 10 ans sur ses alimentations. Consultez le site officiel pour plus de détails.

Comment entretenir mon alimentation NZXT C650 ?

Nettoyez régulièrement les grilles de ventilation avec un chiffon sec pour éviter l'accumulation de poussière. N'ouvrez jamais le boîtier : il contient des tensions élevées et aucun composant n'est réparable par l'utilisateur.

Où puis-je trouver des câbles de rechange pour le NZXT C650 ?

Les câbles de rechange sont disponibles sur le site d'assistance NZXT : support.nzxt.com. Contactez également le service client via [e-mail].

MODE D'EMPLOI C650 NZXT

A. Bloc d'alimentation C650 / C750 C850 / C1000

C. 4+4 Connecteurs d'alimentation processeur à 4+4 broches

X2

B. Connecteur d'alimentation ATX à 20+4 broches

D. Connecteurs d'alimentation PCI-E

C650-x2,C750/C850/C1000-x3

E. Peripériques (2 connecteurs)

X1

G. Alimentation SATA (2 connecteurs)

×1

F. Peripériques (4 connecteurs)

×1

H. Alimentation SATA (4 connecteurs)

×1

I. Vis de fixation

X4

J. Câble d'alimentation CA

X1

2. SPECIFICATIONS

C SERIES GOLD

C SERIES GOLD

Norme de conformité

ATX12V v2.52 / EPG12V v2.92

Correction PF

Active@0.96

Clasement des entrées AC & Clasement de tension de sortie DC

C650 GOLD

C730 GOLD

C850 GOLD

C1000 GOLD

Numéro de modèle PA-8010

PA-7010

PA-9010

PA-0010

Classement des entrées AC

100V-240V 8A-4A 50Hz-60Hz

100V-240V 10A-5A 50Hz-80Hz

100V-240V 10A-5A 50Hz-60Hz

100V-240V 10A-5A 50Hz-80Hz

Charge maxima/plate

14.3V

+8V

+8Vab

+12V

+12V

+3.3V

+8V

+8Vab

+12V

+12V

+3.3V

+8V

+8Vab

+12V

+12V

+3.3V

+8V

22A

22A

3A

54.2A

0.3A

22A

22A

3A

62.5A

0.3A

22A

3A

76.8A

0.3A

22A

22A

3A

120W

15W

850W

3.6W

120W

15W

750W

3.8W

120W

15W

850W

3.6W

120W

15W

1002W

3.8W

Pulsance du port le volatilis

650W

750W

850W

1000W

Caracteristiques du ventilateur

Tension nominale T2 VCC

Roulement FDB (Roulement hydrodynamique)

Dimensions 135 x 135 x 25 (mm)

Débit d'air 93.11 CFM

Bruit € 46.8 dBA

Vitesse 0 - 2,300 ± 10% RPM

Matières dangereuses

RoHS & China RoHS

Efficacité énergétique

80 Plus Gold 10% de charge: 85%, 20% de charge: 87.5%, 50% de charge: 90.5%, 100% de charge: 87.5%

Température de fonctionnement

0 à 50°C

Réglements et certifications (CEM et Sécurité)

cTUV-SUDue, CUL (UL 60950/62368-1), TUV (EN 60950/62368-1), CB (IEC 950/62368-1), CCC, CEC, BSMI, RCM, EAC, CE, LVD, UKCA, BIS, KC, FCC, IC

MTBF

100 000 heures

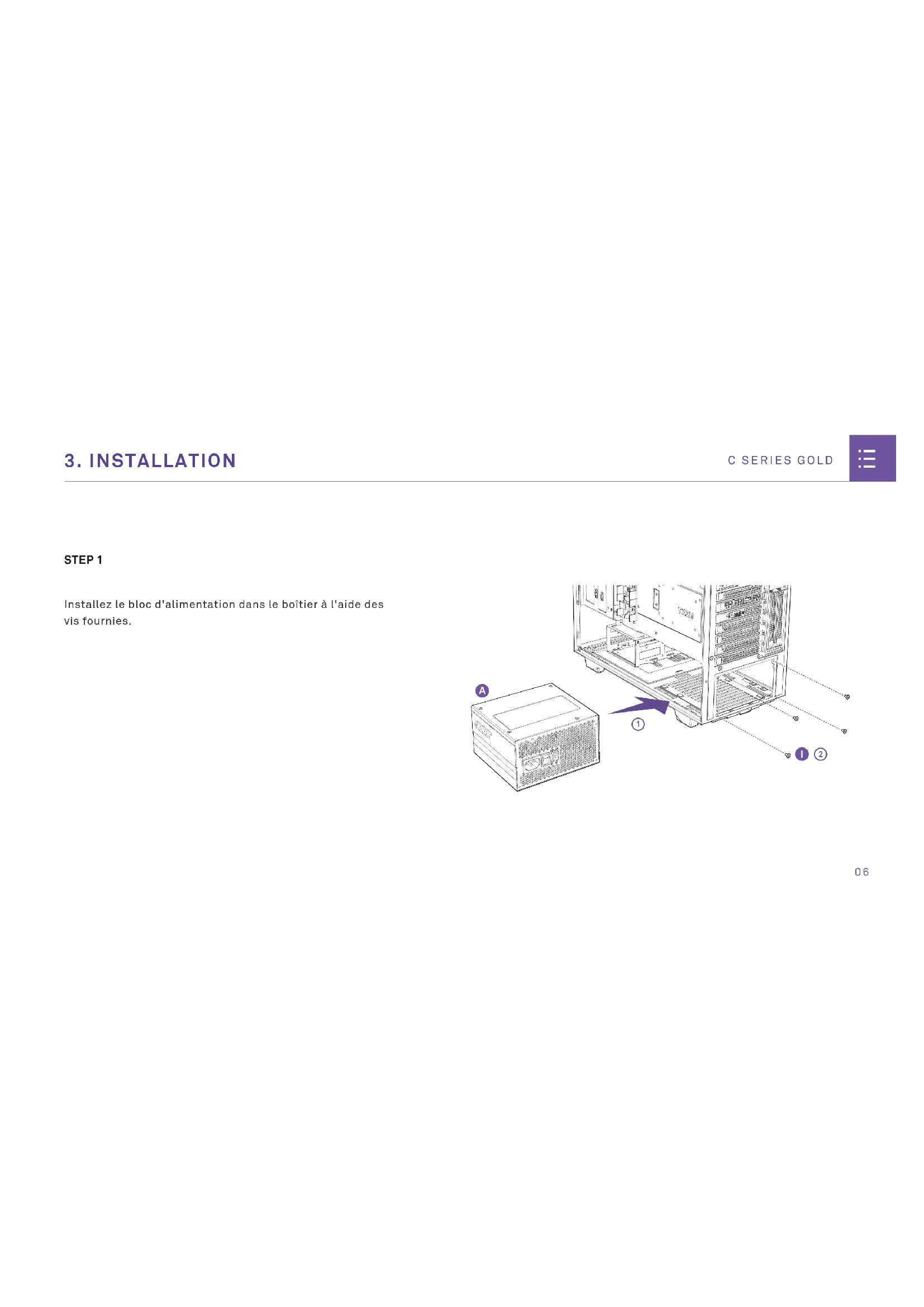

3. INSTALLATION

C SERIES GOLD

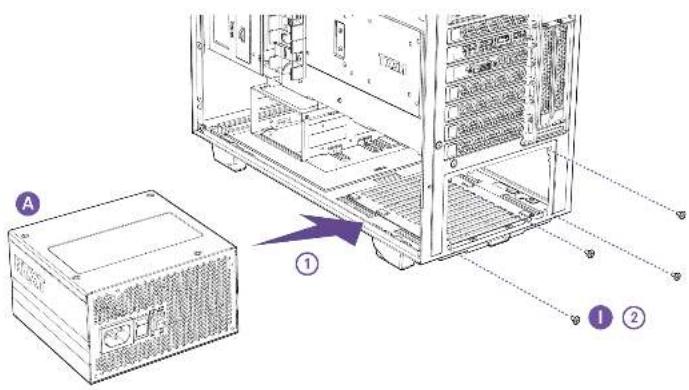

STEP1

Installez le bloc d'alimentation dans le boitant à l'aide des vis fournies.

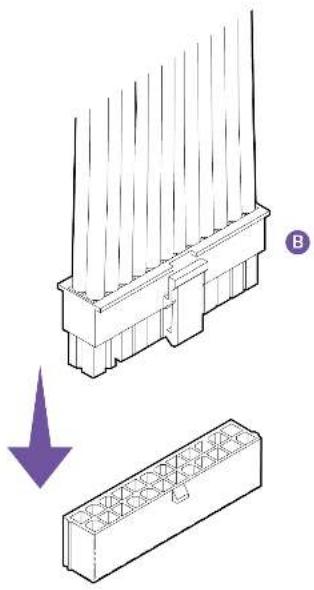

STEP2

Branchez le connecteur à 20+4 broches sur la carte mère.

STEP3

Branchez le(s) connecteur(s) d'alimentation processeur à 4+4 broches.

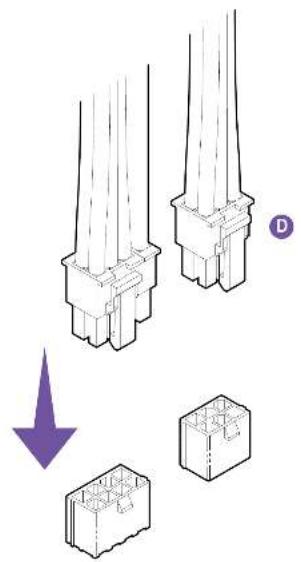

STEP4

Branchez le(s) connecteur(s) d'alimentation PCI-E à votre carte graphique, en fonction de vos besoins.

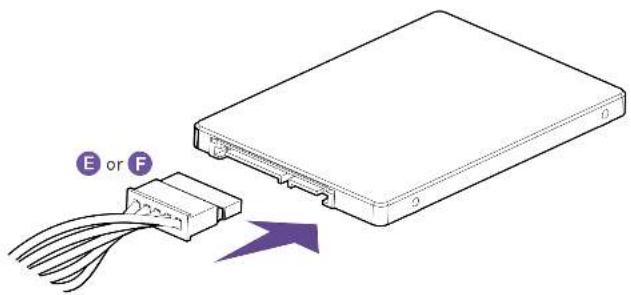

STEP5

Branchez les connecteurs SATA et périhériques, en fonction de vos besoins.

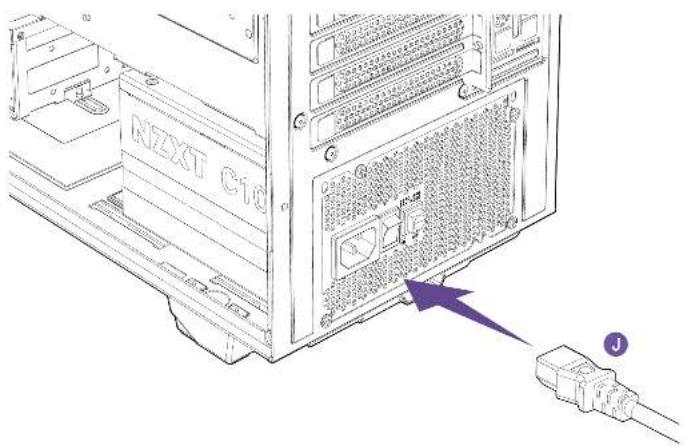

STEP6

Branchez le cable d'alimentation CA à la prise murale et mettez le bloc d'alimentation sous tension.

4.ANNEXE

C SERIES GOLD

Si vous ave des questions ou des problèmes avec le produit NZXT que vous ave acheté, n'hésitez pas à contacter [e-mail] avec une description détaillée de votre problème et votre preuve d'achat. Vous pouvez aussi commander des pieces de remplacement auprès support.nzxt.com. Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, [e-mail]. Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT: NZXT.com

KUNDENDIENST UNDSERVICE

1. L'installation doit être effectuee conformement aux instructions du fabricant et au averissements de securite. Une installation non conforme peut entrainer des dommages a tou bloc d'alimentation ou système électrique, et entrainer des blessures graves, voire la mort.
2. Le bloc d'alimentation contient des tensions élevées. N'ouvrez pas le boitier du bloc d'alimentation et ne tentez pas de le réparer; aucun de ses composants n'est réparable.
3. Ce produit est concu pour une utilisation en interieur uniquement.
4. N'utilise pas le bloc d'alimentation à proximé d'eau, à des températures élevées ou dans des environnements très humides.
5. Ne l'installez pas à proximé de sources de chaleur telles que radiateurs, registres, poèles ou autres appareils produit de la chaleur.
6. N'insérez aucun objet dans l'orifice ou la grille de ventilation du bloc d'alimentation.
7. Ne modifies pas les cables et/ou connecteurs inclus avec ce bloc d'alimentation.
8. Si ce bloc d'alimentation utilise des cables modulaires, utilisez uniquement ceux fournis par le fabricant.
9. Le connecteur d'alimentation principal à 24 broches est équipé d'un connecteur amovible à 4 broches. Ce connecteur à 4 broches n'est pas un connecteur P4 ou ATX 12 V. Ne forcez pas ce cable dans la prise P4 ou ATX +12 V de la carte-mere.
10. Toute non conformité aux instructions du fabricant et/ou à l'une de ces consignes de sécurité aura pour conséquence l'annulation immédiate des garanties.
