Caractéristiques	Détails
Puissance	750 Watts
Type d'alimentation	Modulaire
Certification	80 PLUS Gold
Tension d'entrée	100-240V
Connecteurs principaux	1 x 24-pin, 2 x 4+4-pin CPU, 6 x 6+2-pin PCIe
Connecteurs SATA	8
Connecteurs Molex	4
Dimensions	150 x 160 x 86 mm
Poids	3.4 kg
Garantie	10 ans
Utilisation recommandée	Pour les configurations de jeu et les stations de travail hautes performances
Maintenance	Vérifier régulièrement les câbles et la ventilation
Sécurité	Protection contre les surcharges, les courts-circuits et la surchauffe
Informations supplémentaires	Ventilateur silencieux de 135 mm, design compact

FOIRE AUX QUESTIONS - C750 NZXT

Comment puis-je savoir si mon NZXT C750 fonctionne correctement ?

Vérifiez que les ventilateurs tournent et que les LED s'allument lorsque l'alimentation est branchée. Assurez-vous également que tous les câbles sont correctement connectés.

Que faire si mon PC ne s'allume pas avec l'alimentation NZXT C750 ?

Vérifiez que l'alimentation est correctement branchée à la prise murale et que le commutateur à l'arrière est sur 'ON'. Testez également avec un autre câble d'alimentation.

L'alimentation NZXT C750 fait du bruit, est-ce normal ?

Un léger bruit du ventilateur est normal, surtout sous charge. Si le bruit est excessif, cela peut indiquer un problème avec le ventilateur ou un blocage.

Comment effectuer un câblage correct de l'alimentation NZXT C750 ?

Suivez le manuel d'utilisation fourni, en vous assurant que chaque câble est connecté à la bonne prise sur la carte mère et les composants, en respectant les spécifications de tension.

Que faire si je soupçonne une surchauffe de l'alimentation NZXT C750 ?

Assurez-vous que l'alimentation est correctement ventilée et qu'aucun objet ne bloque les sorties d'air. Vérifiez également la température ambiante et les composants connectés.

Comment savoir si mon alimentation NZXT C750 est défectueuse ?

Si votre PC ne s'allume pas, s'éteint de manière aléatoire ou si vous entendez des bruits étranges, cela peut indiquer une défaillance de l'alimentation. Testez avec une autre alimentation si possible.

L'alimentation NZXT C750 est-elle compatible avec ma configuration ?

Vérifiez les spécifications de votre carte mère et de vos composants pour vous assurer qu'ils ne dépassent pas la capacité de l'alimentation en termes de puissance et de connecteurs nécessaires.

Où trouver des mises à jour ou des informations sur le produit NZXT C750 ?

Visitez le site officiel de NZXT ou consultez le manuel d'utilisation pour les dernières informations et mises à jour sur le produit.

MODE D'EMPLOI C750 NZXT

A. Bloc d'alimentation C650 / C750 C850 / C1000

C. 4+4 Connecteurs d'alimentation processeur à 4+4 broches

X2

B. Connecteur d'alimentation ATX à 20+4 broches

D. Connecteurs d'alimentation PCI-E

C650-x2,C750/C850/C1000-x3

E. Peripériques (2 connecteurs)

x1

G. Alimentation SATA (2 connecteurs)

×1

F. Peripériques (4 connecteurs)

×1

H. Alimentation SATA (4 connecteurs)

×1

I. Vis de fixation

X4

J. Câble d'alimentation CA

x1

2. SPECIFICATIONS

C SERIES GOLD

C SERIES GOLD

Norme de conformité

ATX12V v2.52 / EPG12V v2.92

Correction PF

Active@0.96

Clasement des entrées AC & Clasement de tension de sortie DC

C650 GOLD

C730 GOLD

C850 GOLD

C1000 GOLD

Numéro de modèle PA-8010

PA-7010

PA-9010

PA-0010

Classement des entrées AC

100V-240V 8A-4A 50Hz-60Hz

100V-240V 10A-5A 50Hz-60Hz

100V-240V 10A-5A 50Hz-60Hz

100V-240V 10A-5A 50Hz-60Hz

Charge maxima/plate

14.3V

+8V

+8Vab

+12V

+12V

+3.3V

+8V

+8Vab

+12V

+12V

+3.3V

+8V

+8Vab

+12V

+12V

+3.3V

+8V

22A

22A

3A

54.2A

0.3A

22A

22A

3A

62.5A

0.3A

22A

3A

76.8A

0.3A

22A

22A

3A

120W

15W

850W

3.6W

120W

15W

750W

3.8W

120W

15W

850W

3.6W

120W

15W

100W

3.8W

Pulsance du port le volatilis

650W

750W

850W

1000W

Caracteristiques du ventilateur

Tension nominale T2 VCC

Roulement FDB (Roulement hydrodynamique)

Dimensions 135 x 135 x 25 (mm)

Débit d'air 93.11 CFM

Bruit € 46.8 dBA

Vitesse 0 - 2,300 ± 10% RPM

Matières dangereuses

RoHS & China RoHS

Efficacité énergétique

80 Plus Gold 10% de charge: 85%, 20% de charge: 87.5%, 50% de charge: 90.5%, 100% de charge: 87.5%

Température de fonctionnement

0 à 50°C

Réglements et certifications (CEM et Sécurité)

cTUV-SUDue, CUL (UL 60950/62368-1), TUV (EN 60950/62368-1), CB (IEC 950/62368-1), CCC, CEC, BSMI, RCM, EAC, CE, LVD, UKCA, BIS, KC, FCC, IC

MTBF

100 000 heures

3. INSTALLATION

C SERIES GOLD

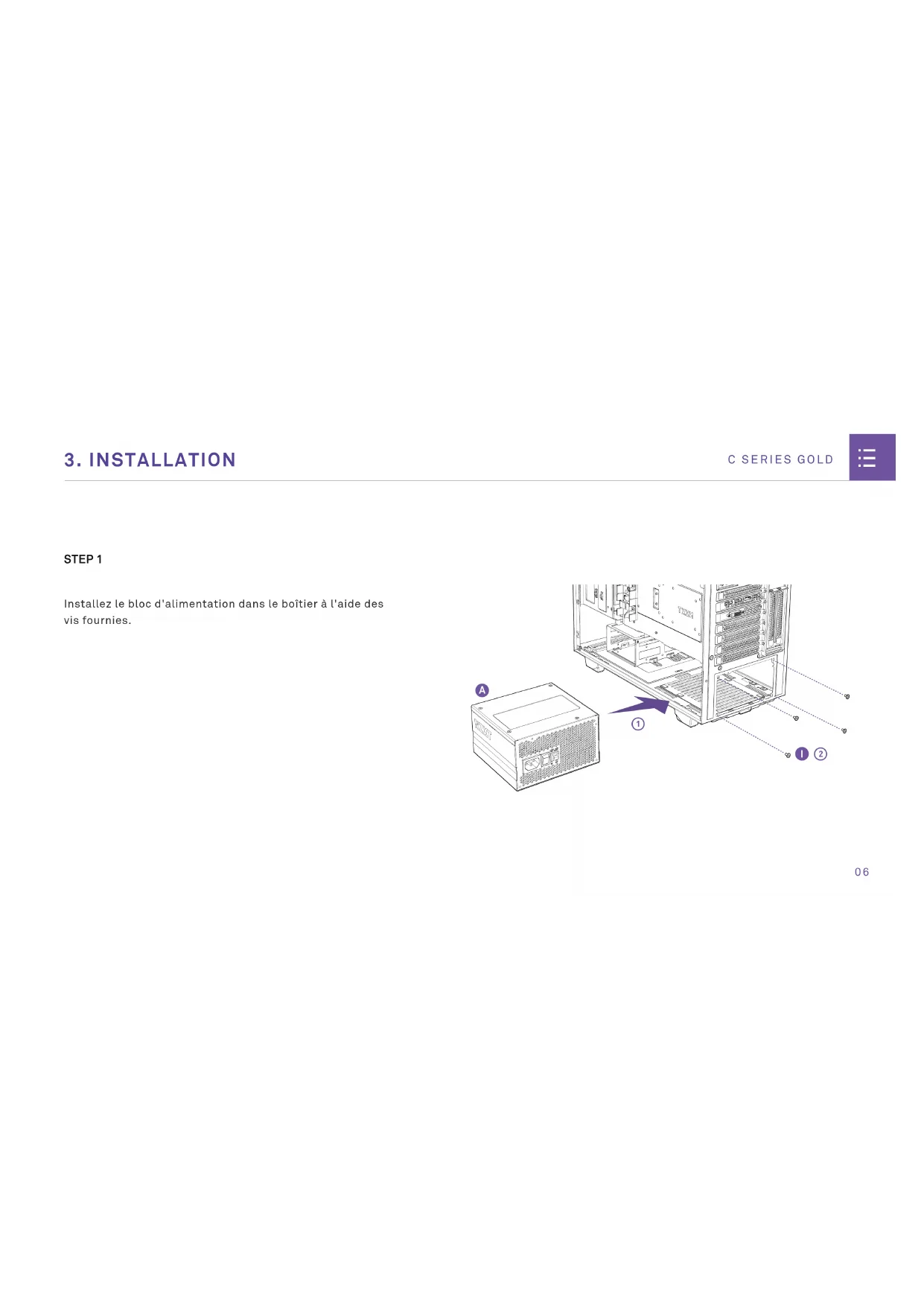

STEP1

Installez le bloc d'alimentation dans le boitier à l'aide des vis fournies.

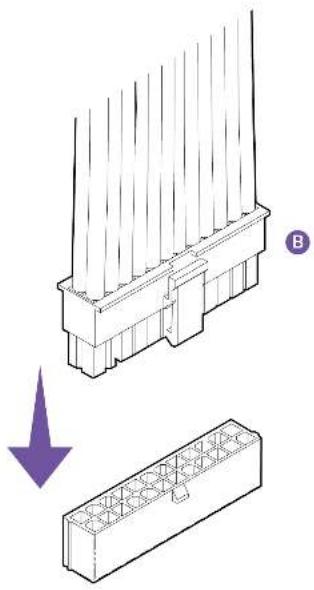

STEP2

Branchez le connecteur à 20+4 broches sur la carte mère.

STEP3

Branchez le(s) connecteur(s) d'alimentation processeur à 4+4 broches.

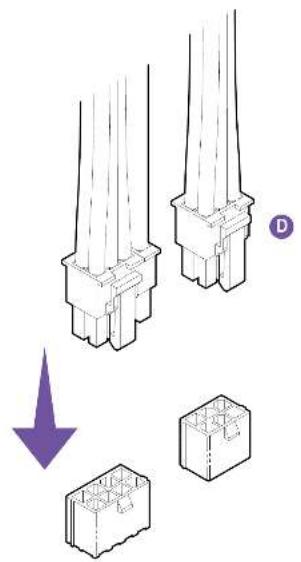

STEP4

Branchez le(s) connecteur(s) d'alimentation PCI-E à votre carte graphique, en fonction de vos besoins.

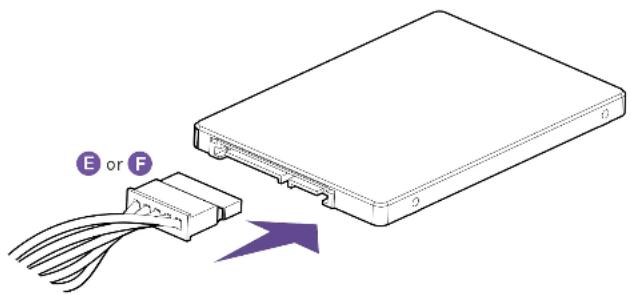

STEP5

Branchez les connecteurs SATA et périhériques, en fonction de vos besoin.

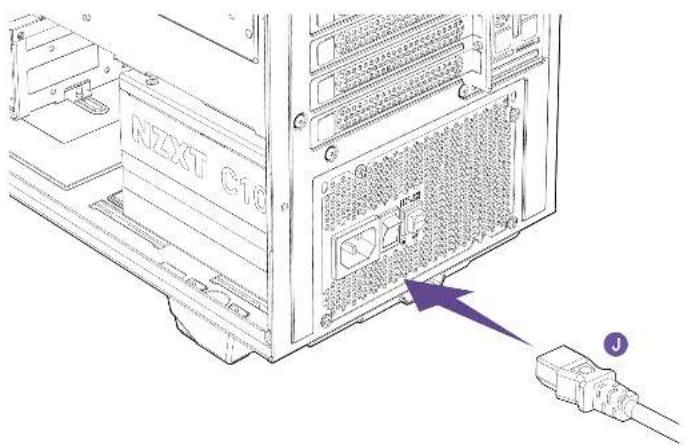

STEP6

Branchez le cable d'alimentation CA à la prise murale et mettez le bloc d'alimentation sous tension.

4. ANNEXE

C SERIES GOLD

Si vous ave des questions ou des problèmes avec le produit NZXT que vous ave acheté, n'hésitez pas à contacter [e-mail] avec une description détaillée de votre problème et votre preuve d'achat. Vous pouvez aussi commander des pieces de remplacement auprès support.nzxt.com. Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, [e-mail]. Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT: NZXT.com

KUNDENDIENST UNDSERVICE

1. L'installation doit être effectuee conformement aux instructions du fabricant et au averissements de securite. Une installation non conforme peut entrainer des dommages a tou bloc d'alimentation ou système électrique, et entrainer des blessures graves, voire la mort.
2. Le bloc d'alimentation contient des tensions élevées. N'ouvrez pas le boitier du bloc d'alimentation et ne tentez pas de le réparer; aucun de ses composants n'est réparable.
3. Ce produit est concu pour une utilisation en interieur uniquement.
4. N'utilise pas le bloc d'alimentation à proximé d'eau, à des températures élevées ou dans des environnements très humides.
5. Ne l'installez pas à proximé de sources de chaleur telles que radiateurs, registres, poèles ou autres appareils produit de la chaleur.
6. N'insérez aucun objet dans l'orifice ou la grille de ventilation du bloc d'alimentation.
7. Ne modifies pas les cables et/ou connecteurs inclus avec ce bloc d'alimentation.
8. Si ce bloc d'alimentation utilise des cables modulaires, utilisez uniquement ceux fournis par le fabricant.
9. Le connecteur d'alimentation principal à 24 broches est équipé d'un connecteur amovible à 4 broches. Ce connecteur à 4 broches n'est pas un connecteur P4 ou ATX 12 V. Ne forcez pas ce cable dans la prise P4 ou ATX +12 V de la carte-mere.
10. Toute non conformité aux instructions du fabricant et/ou à l'une de ces consignes de sécurité aura pour conséquence l'annulation immédiate des garanties.
