C1000 Gold - Alimentation (PC) NZXT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation PC
Marque	NZXT
Modèle	C1000 Gold
Dimensions (L x l x H)	150 x 86 x 160 mm
Matériaux	Acier, PCB et plastique
Norme	ATX12V v3.1 / EPS12V v2.92
Facteur de puissance	Actif à 0,99
Tension d'entrée CA	100-240 V ~ 13 A, 50-60 Hz
Puissance de sortie totale	1000 W
Répartition sortie CC	+3.3V @ 22A, +5V @ 22A, +12V @ 83.3A, +5Vsb @ 3A
Efficacité énergétique	80 Plus Gold (89.7% à 20% charge, 91.9% à 50%, 89.3% à 100%)
Température de fonctionnement	0 - 50 °C
Protections	OVP, UVP, SCP, OTP, OPP, OCP
MTBF	100 000 heures
Ventilateur	135 x 135 x 25 mm, palier hydrodynamique, 2300±10% tr/min, 158.04 m³/h, 44.5 dBA max
Mode zéro ventilateur	Automatique jusqu'à 50% charge, désactivable par bouton
Câbles	ATX 24 broches (600 mm) x1, CPU 4+4 broches (700 mm) x1, CPU 8 broches (700 mm) x1, PCIe 6+2 broches (650 mm) x3, PCIe 16 broches (12+4) (650 mm) x1, SATA (500+150 mm) x12, Périphériques (500+150 mm) x4
Garantie	10 ans
Entretien et nettoyage	Débrancher l'appareil avant tout nettoyage. Utiliser un chiffon sec pour la surface externe. Ne pas ouvrir le bloc.
Sécurité	Ne pas ouvrir le boîtier, tensions élevées. Utiliser uniquement en intérieur. Éviter eau, chaleur, humidité.
Pièces détachées et réparabilité	Contactez [e-mail] ou support.nzxt.com pour pièces de rechange. Aucun composant interne réparable par l'utilisateur.
Informations générales	Certifications : FCC, Canada, CE, CB, UKCA, CCC, BSMI, BIS, RCM, UAE, TUV, cTUVus, KC, CP65. Conforme aux directives UE (EMC, LVD, RoHS).

FOIRE AUX QUESTIONS - C1000 Gold NZXT

Comment installer le bloc d'alimentation NZXT C1000 Gold ?

Installez le bloc d'alimentation dans le boîtier à l'aide des vis fournies. Branchez le connecteur à 24 broches sur la carte mère, les connecteurs CPU à 8 broches, les connecteurs PCI-E à la carte graphique, puis les câbles SATA et périphériques. Enfin, branchez le câble d'alimentation CA et mettez sous tension.

Qu'est-ce que le mode zéro ventilateur et comment le désactiver ?

Le mode zéro ventilateur est activé automatiquement : le ventilateur ne tourne pas tant que la charge du système est inférieure à 50%. Pour le désactiver, appuyez sur le bouton prévu à cet effet.

Quels câbles sont inclus avec le NZXT C1000 Gold ?

Sont inclus : un câble ATX 24 broches (600 mm), un câble CPU 4+4 broches (700 mm), un câble CPU 8 broches (700 mm), trois câbles PCIe 6+2 broches (650 mm), un câble PCIe 16 broches (12+4) (650 mm), douze câbles SATA (500+150 mm) et quatre câbles périphériques (500+150 mm).

Le NZXT C1000 Gold est-il compatible avec les cartes graphiques modernes ?

Oui, il est compatible grâce au câble PCIe 16 broches (12+4) pour les cartes graphiques récentes nécessitant le connecteur 12VHPWR.

Quelle est l'efficacité énergétique de ce bloc d'alimentation ?

Il est certifié 80 Plus Gold avec une efficacité de 89.7% à 20% de charge, 91.9% à 50% et 89.3% à 100% de charge (sous 115 V CA).

Comment entretenir le NZXT C1000 Gold ?

Débranchez toujours l'appareil avant tout nettoyage. Utilisez un chiffon sec pour la surface externe. N'ouvrez jamais le boîtier, car il contient des tensions élevées et aucun composant n'est réparable par l'utilisateur.

Quelle est la garantie du NZXT C1000 Gold ?

La garantie est de 10 ans. Pour toute question, contactez [e-mail] avec une preuve d'achat.

Puis-je utiliser les câbles d'une autre alimentation avec le NZXT C1000 Gold ?

Non, utilisez uniquement les câbles fournis par le fabricant. L'utilisation de câbles non compatibles peut endommager l'alimentation et le système.

Que faire si mon bloc d'alimentation NZXT C1000 Gold ne fonctionne pas ?

Vérifiez d'abord que le câble d'alimentation CA est correctement branché et que l'interrupteur est en position 'I'. Si le problème persiste, contactez le service client NZXT à [e-mail] avec une description détaillée et votre preuve d'achat.

Le NZXT C1000 Gold est-il compatible avec les normes de sécurité ?

Oui, il est certifié FCC, Canada, CE, CB (IEC 62368-1), UKCA, CCC, BSMI, BIS, RCM, UAE, TUV, cTUVus, KC et CP65. Il respecte les directives européennes EMC, LVD et RoHS.

MODE D'EMPLOI C1000 Gold NZXT

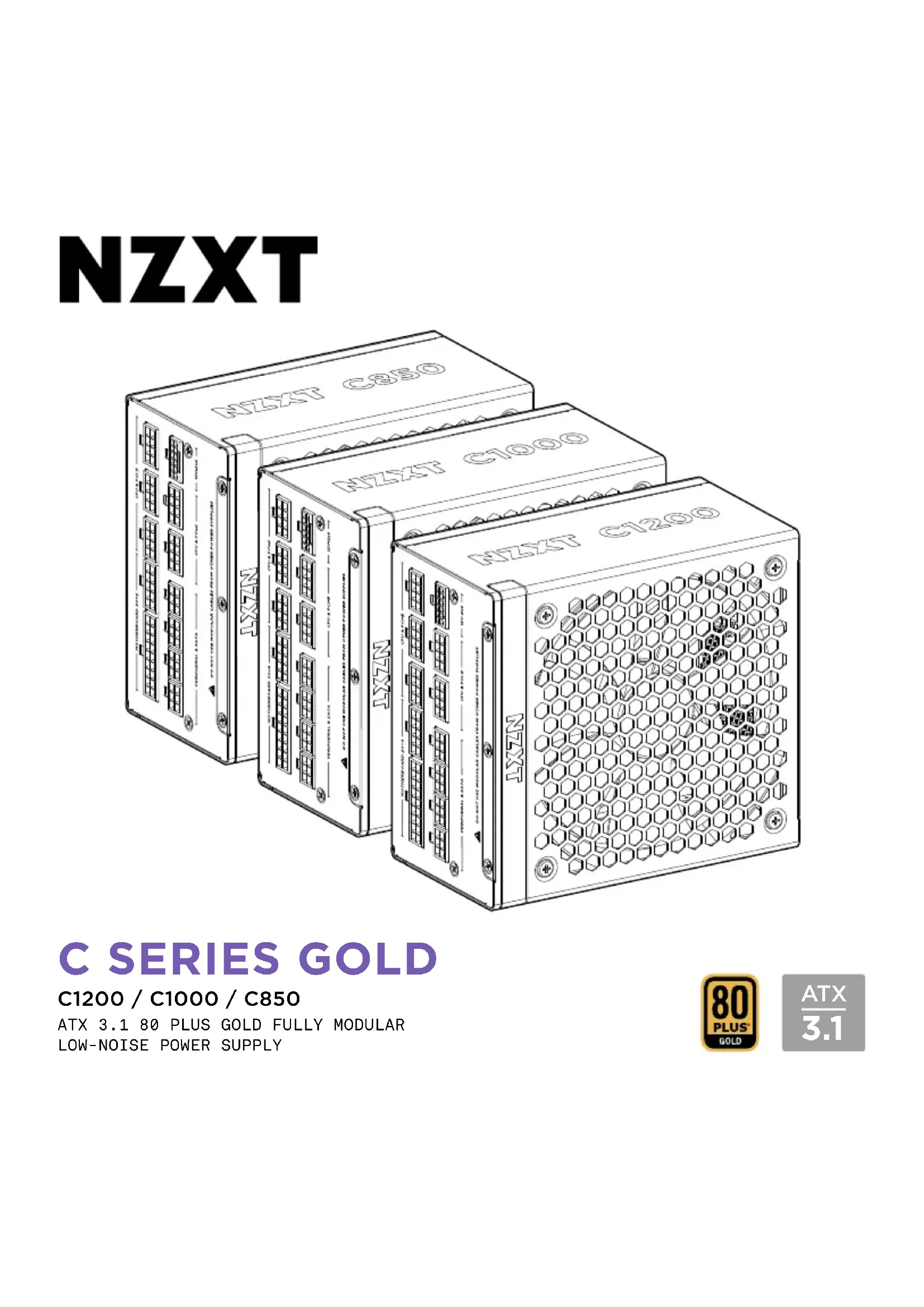

A. Bloc d'alimentation C1200 / C1000 / C850

B. Câble d'ATX 24 broches (20+4)

C. Câble du processeur 8 broches

D. Câble PCI-e 8 broches (6+2)

E. Câble PCI-e 16 broches (12+4)

F. Alimentation SATA (4 connecteurs)

G. Périphériques (4 connecteurs)

H. Vis 6-32

1. Câble d'alimentation CA

A. C1200 / C1000 / C850 PSU

B. ATX-Kabel 24 Pin (20+4)

C. CPU-Kabel 8 Pin

D. PCI-e-Kabel 8 Pin (6+2)

E. PCI-e-Kabel 16 Pin (12+4)

Le mode zéro ventilateur est activé automatiquement – le ventilateur ne tourne pas tant que la charge du système n'atteint pas 50 %. Un clic sur le bouton désactive le mode zéro ventilateur.

Installez le bloc d'alimentation dans le boîtier à l'aide des vis fournies.

Branchez le connecteur à 24 broches sur la carte mère.

Branchez le(s) connecteur(s) d'alimentation processeur à 8 broches.

Branchez le(s) connecteur(s) d'alimentation PCI-E à votre carte graphique, en fonction de vos besoins.

Branche l'alimentation PCI-e 16 broches à ta carte graphique tel que requis.

Branchez les connecteurs SATA et périphériques, en fonction de vos besoins.

Branchez le câble d'alimentation CA à la prise murale et mettez le bloc d'alimentation sous tension.

C1200 C1000 C850

Dimensions 150 x 86 x 160 mm

Matériau(x) Acier, PCB et plastique

Norme de conformité ATX1

12V v3.1 / EPS12V v2.92

Correction du FP Actif à 0,99

Valeur entrée CA

100 - 240V ~ 14 A 50 Hz-60 Hz200 - 240V ~ 7 A, 50-60 Hz(Chine et Corée du Sud)

100 - 240V ~ 13 A, 50-60 Hz200 - 240V ~ 6,5 A, 50-60 Hz(Chine et Corée du Sud)

100 - 240V ~ 10-5 A, 50-60 Hz

Réf. modèle PS-2304 PS-2303 PS-2302

Sortie CC +3.3V +5V +12V

+5Vsb +3.3V +5V +12V +5Vsb +3.3V +5V +12V +5Vsb

Charge max

22A

22A

100A

3A

22A

22A

83.3A

3A

22A

22A

70.83A

3A

Puissance de sortie max

120W

1200W

15W

120W

1000W

15W

120W

850W

15W

Puissance totale

1200W

1000W

850W

Efficacité énergétique

80 Plus GoldChargement 20%: 90.1% à 115 V CAChargement 50%: 91.6% à 115 V CAChargement 100%: 88.7% à 115V CA

80 Plus GoldChargement 20%: 89.7% à 115V CAChargement 50%: 91.9% à 115 V CAChargement 100%: 89.3% à 115 V CA

80 Plus GoldChargement 20%: 89.5% à 115 V CAChargement 50%: 91.7% à 115V CAChargement 100%: 89.2% à 115 V CA

Température de fonctionnement

0 - 50 °C

Certification de sécurité

FCC, Canada, CE, CB(IEC 62368-1), UKCA, CCC, BSMI, BIS, RCM, UAE, TUV, cTUVus, KC, CP65

Protections

OVP (protection contre les surtensions), UVP (protection contre les sous-tensions), SCP (protection contre les courts-circuits)OTP (protection contre la surchauffe), OPP (protection contre les surpuissances), OCP (protection contre les surintensités)

Temps moyen entre pannes

100 000 heures

Spécifications

Câble ATX 20+4 broches : 600 mm avec gaine en nylon, Connecteurs de sortie : 1

Câble pour processeur 4+4 broches : 700 mm avec gaine en nylon, Connecteurs de sortie : 1

Câble pour processeur 8 broches : 700 mm avec gaine en nylon, Connecteurs de sortie : 1

Câble PCIe 6+2 broches : 650 mm avec gaine en nylon, Connecteurs de sortie : 3

Câble PCIE 16(12+4) broches : 650 mm avec gaine en nylon, Connecteurs de sortie : 1

Câble SATA : 500+150 mm, Connecteurs de sortie : 12

Câble pour périphérique : 500+150 mm, Connecteurs de sortie : 4

Garantie

10 ans

Caractéristiques du ventilateur

Dimensions 135 x 135 x 25 mm

Vitesse nominale

2300 ± 10 % tr/min

Débit d'air

158,04 m3/heure

Valeur du bruit

44,5 dBA maxi

Palier

Palier hydrodynamique (FDB)

SPECIFICATIONS

ESPECIFICACIONES	사양
SPÉCIFICATIONS	仕様
TECHNISCHE DATEN	規格
SPECIFICHE	規格
ESPECIFICAÇÕES

Cet appareil, ses accessoires et cordons se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÉTERIE

Points de collecte sur www.quefairedemesdechets.fr

EU CE DoC

L'appareil est conforme aux exigences définies dans les directives du Conseil relatives à la législation d'harmonisation de l'Union :

• Directive EMC 2014/30/UE
• Directive LVD 2014/35/UE
• Directive RoHS 2011/65/UE et (UE) 2015/863

1. L'installation doit être effectuée conformément aux instructions du fabricant et aux avertissements de sécurité.
   Une installation non conforme peut entraîner des dommages à votre bloc d'alimentation ou système électrique, et entraîner des blessures graves, voire la mort.
2. Le bloc d'alimentation contient des tensions élevées.
   N'ouvrez pas le boîtier du bloc d'alimentation et ne tentez pas de le réparer ; aucun de ses composants n'est réparable.
3. Ce produit est conçu pour une utilisation en intérieur uniquement.
4. N'utilisez pas le bloc d'alimentation à proximité d'eau, à des températures élevées ou dans des environnements très humides.
5. Ne l'installez pas à proximité de sources de chaleur telles que radiateurs, registres, poêles ou autres appareils produisant de la chaleur.
6. N'insérez aucun objet dans l'orifice ou la grille de ventilation du bloc d'alimentation.
7. Ne modifiez pas les câbles et/ou connecteurs inclus avec ce bloc d'alimentation.
8. Si ce bloc d'alimentation utilise des câbles modulaires, utilisez uniquement ceux fournis par le fabricant.
9. Le connecteur d'alimentation principal à 24 broches est équipé d'un connecteur amovible à 4 broches.
   Ce connecteur à 4 broches n'est pas un connecteur P4 ou ATX 12 V.
   Ne forcez pas ce câble dans la prise P4 ou ATX +12 V de la carte-mère.
10. Toute non conformité aux instructions du fabricant et/ou à l'une de ces consignes de sécurité aura pour conséquence l'annulation immédiate des garanties.

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n'hésitez pas à contacter [e-mail] avec une description détaillée de votre problème et votre preuve d'achat.

Vous pouvez aussi commander des pièces de remplacement auprès support.nzxt.com.

Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, [e-mail].

Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT : NZXT.com
