C850 - Alimentation (PC) NZXT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour PC
Marque	NZXT
Modèle	C850
Norme	ATX12V v2.52 / EPS12V v2.92
Correction du facteur de puissance	Active, >0.96
Efficacité énergétique	80 PLUS Gold (87,5% à 100% de charge, 90,5% à 50% de charge)
Puissance nominale	850 W
Tension d'entrée AC	100-240 V, 10-5 A, 50-60 Hz
Tensions de sortie DC	+3,3 V (22 A), +5 V (22 A), +12 V (70,8 A), -12 V (0,3 A), +5 Vsb (3 A)
Puissance combinée +12 V	850 W
Connecteurs modulaires	1x ATX 20+4, 2x CPU 4+4, 3x PCI-E 6+2, câbles SATA et périphériques (quantités détaillées dans la notice)
Type de câbles	Modulaire (entièrement modulaire)
Ventilateur	135 mm à roulement hydrodynamique (FDB)
Débit d'air du ventilateur	93,11 CFM
Bruit du ventilateur	48,8 dBA
Vitesse du ventilateur	0 - 2300 ± 10% RPM
MTBF	100 000 heures
Protections	OVP, OCP, OPP, SCP, UVP (protections standard)
Température de fonctionnement	0°C à 50°C
Certifications	cTUV-SUDus, CE, FCC, BSMI, CCC, KC, RCM, EAC, UKCA, BIS, IC, nommés dans la notice
Contenu de l'emballage	Bloc d'alimentation, câble CA, vis de fixation, câbles modulaires (ATX, CPU, PCI-E, SATA, périphériques)
Entretien et nettoyage	Dépoussiérer le ventilateur et les grilles avec un chiffon sec ou de l'air comprimé. Ne pas utiliser de liquides.
Sécurité	Ne pas ouvrir le boîtier, ne pas exposer à l'eau, éviter les températures élevées, utiliser uniquement en intérieur.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service client NZXT pour remplacement.

FOIRE AUX QUESTIONS - C850 NZXT

Comment installer l'alimentation NZXT C850 ?

Suivez les étapes de la notice : fixez le bloc dans le boîtier avec les vis fournies, branchez le connecteur ATX 20+4 sur la carte mère, les connecteurs CPU 4+4 sur la carte mère, les connecteurs PCI-E sur la carte graphique, puis les câbles SATA et périphériques selon vos besoins. Branchez le câble CA et mettez sous tension.

Quels connecteurs sont fournis avec le C850 ?

Le NZXT C850 est livré avec : un câble ATX 20+4, deux câbles CPU 4+4, trois câbles PCI-E 6+2, un câble périphérique à 2 connecteurs, un câble périphérique à 4 connecteurs, un câble SATA à 2 connecteurs, un câble SATA à 4 connecteurs, un câble d'alimentation CA et des vis de fixation.

Le NZXT C850 est-il compatible avec ma carte mère ?

Oui, le C850 est compatible avec toutes les cartes mères aux normes ATX, micro-ATX et mini-ITX utilisant un connecteur ATX 24 broches. Vérifiez que votre carte mère nécessite un ou deux connecteurs CPU 4+4 broches.

Quelle est l'efficacité énergétique du NZXT C850 ?

L'alimentation est certifiée 80 PLUS Gold, avec une efficacité de 87,5% à 20% et 100% de charge, et 90,5% à 50% de charge. Cela réduit les pertes d'énergie et la chaleur dégagée.

Le ventilateur du C850 est-il silencieux ?

Le ventilateur de 135 mm à roulement hydrodynamique (FDB) est conçu pour un fonctionnement silencieux. Il peut atteindre 48,8 dBA à pleine vitesse, mais en dessous d'une certaine charge, il peut s'arrêter pour un mode silencieux (0 RPM).

Que faire si l'alimentation ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation CA est bien branché et que l'interrupteur du bloc est en position ON. Assurez-vous que tous les connecteurs sont bien enfoncés (ATX, CPU, etc.). Si le problème persiste, contactez le service client NZXT à [e-mail].

Quelle est la garantie du NZXT C850 ?

NZXT offre généralement une garantie de 10 ans sur les alimentations de la série C. Consultez le site officiel ou contactez le support pour confirmer les conditions de garantie.

Puis-je utiliser des câbles modulaires d'autres marques ?

Non, il est fortement déconseillé d'utiliser des câbles d'autres marques. Les connecteurs peuvent avoir des brochages différents, ce qui pourrait endommager votre matériel. Utilisez uniquement les câbles fournis par NZXT.

Quelles protections de sécurité sont incluses ?

Le NZXT C850 intègre des protections contre les surtensions (OVP), surintensités (OCP), surpuissance (OPP), courts-circuits (SCP) et sous-tensions (UVP) pour protéger vos composants.

Comment nettoyer l'alimentation NZXT C850 ?

Débranchez l'alimentation et utilisez un chiffon sec ou de l'air comprimé pour dépoussiérer la grille d'aération et le ventilateur. Évitez tout liquide qui pourrait pénétrer dans le bloc. Ne l'ouvrez pas.

MODE D'EMPLOI C850 NZXT

A. Bloc d'alimentation C650 / C750 C850 / C1000

×1

C. 4+4 Connecteurs d'alimentation processeur à 4+4 broches

×2

B. Connecteur d'alimentation ATX à 20+4 broches

×1

D. Connecteurs d'alimentation PCI-E

C650 - x2, C750 / C850 / C1000 - x3

E. Périphériques (2 connecteurs)

×1

G. Alimentation SATA (2 connecteurs)

×1

F. Périphériques (4 connecteurs)

×1

H. Alimentation SATA (4 connecteurs)

×1

I. Vis de fixation

x4

J. Câble d'alimentation CA

x1

2. SPÉCIFICATIONS

C SERIES GOLD

C SERIES GOLD

Norme de conformité

ATX12V v2.52 / EPS12V v2.92

Correction PF

Active@0,96

Classement des entrées AC &Classement de tension de sortie DC

C650 GOLD

C750 GOLD

C850 GOLD

C1000 GOLD

Numéro de modèle PA-801B

PA-701B

PA-801B

PA-001B

Classement des entrées AC &Classement de tension de sortie DC

10CV-240V 8A-4A 3GHz-60Hz

100V-240V 10A-5A 3GHz-80Hz

100V-240V 10A-5A 3GHz-60Hz

100V-240V 10A-5A 3GHz-80Hz

13.3V

15V

15V/s

12V

12V

15V

-5V/s

-12V

12V

+3.3V

+5V

-5V/s

+12V

12V

+3.3V

+5V

-5V/s

Charge maxima

22A

22A

3A

54.2A

0.3A

22A

3A

62.5A

0.3A

22A

22A

3A

70.8A

0.3A

22A

22A

3A

120W

15W

850W

3.6W

120W

15W

750W

3.8W

120W

15W

850W

3.6W

120W

15W

1002W

3.8W

Puisance de sortie (outia)

550W

750W

850W

1000W

Caractéristiques du ventilateur

Tension nominale 12 VCC

Roulement FDB (Roulement hydrodynamique)

Dimensions 135 x 135 x 25 (mm)

Débit d'air 93.11 CFM

Druit € 48,8 dBA

Vitesse 0 - 2,300 ± 10% RPM

Matières dangereuses

RoHS & China RoHS

Efficacité énergétique

80 Plus Gold 10% de chargement: 85%, 20% de chargement: 87,5%, 50% de chargement: 90,5%, 100% de chargement: 87,5%

Température de fonctionnement

0 à 50°C

Réglementations et certifications(CEM et Sécurité)

cTUV-SUDus, CUL (UL 60950/62368-1), TUV (EN 60950/62368-1),CB (IEC 950/62368-1), CCC, CEC, BSMI, RCM, EAC, CE, LVD, UKCA, BIS, KC, FCC, IC

MTBF

100 000 heures

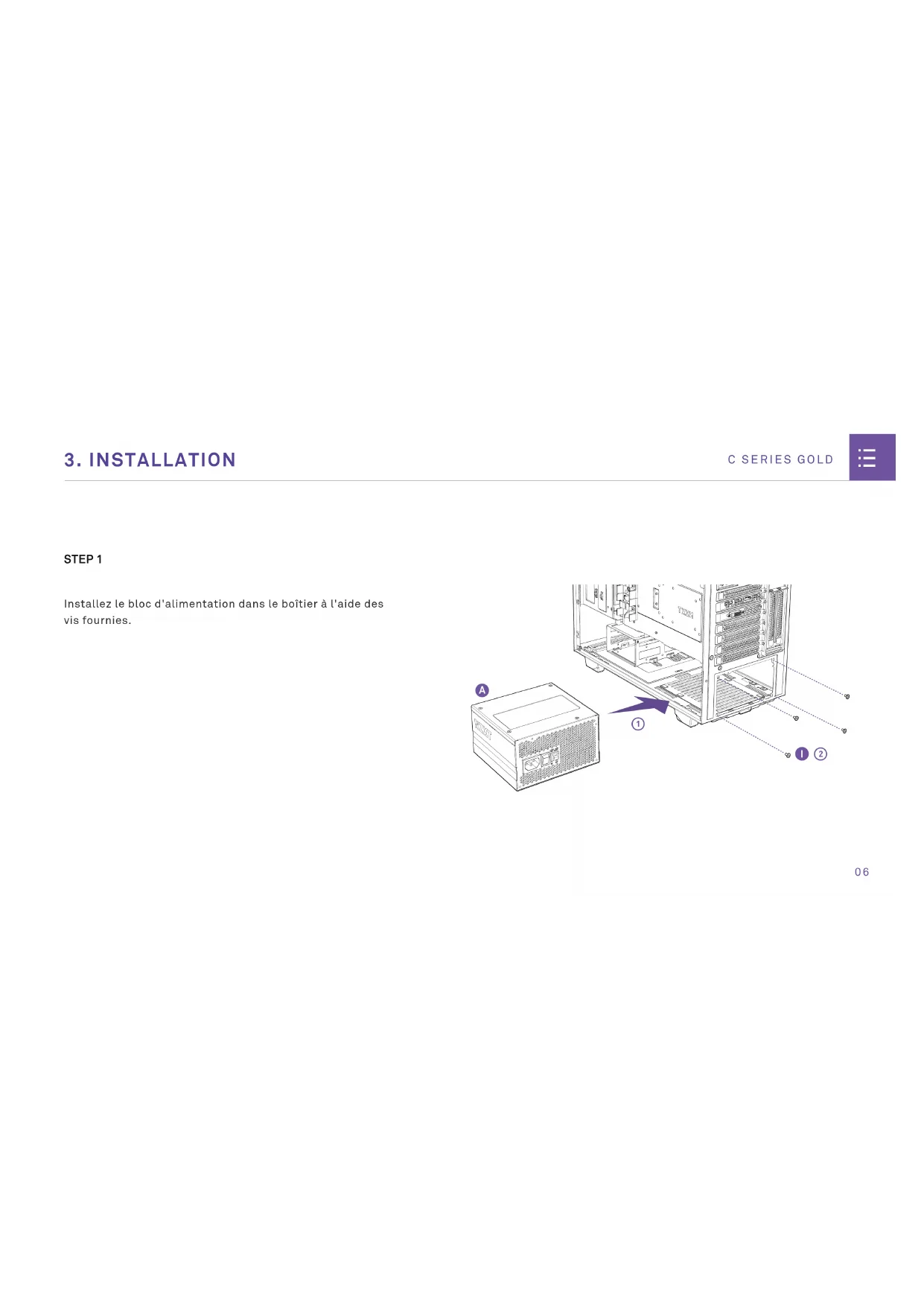

3. INSTALLATION

C SERIES GOLD

STEP 1

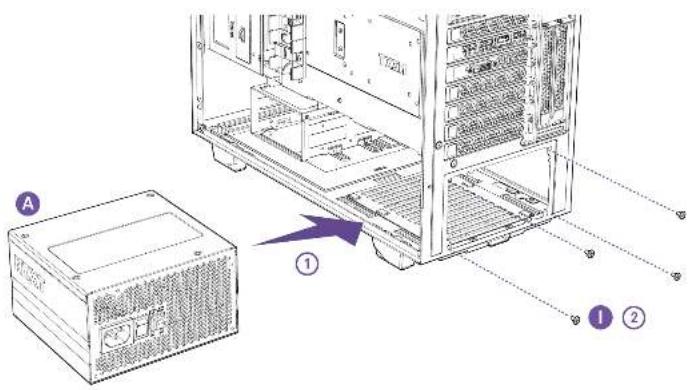

Installez le bloc d'alimentation dans le boîtier à l'aide des vis fournies.

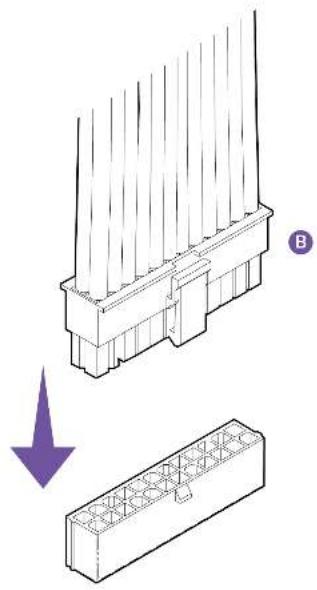

Branchez le connecteur à 20+4 broches sur la carte mère.

Branchez le(s) connecteur(s) d'alimentation processeur à 4+4 broches.

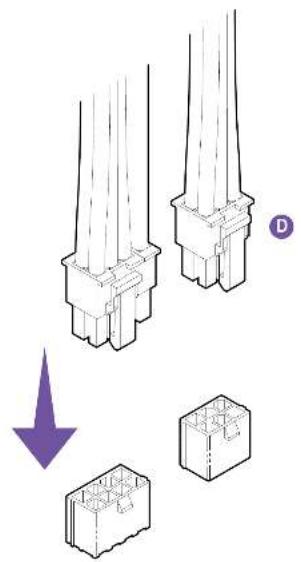

Branchez le(s) connecteur(s) d'alimentation PCI-E à votre carte graphique, en fonction de vos besoins.

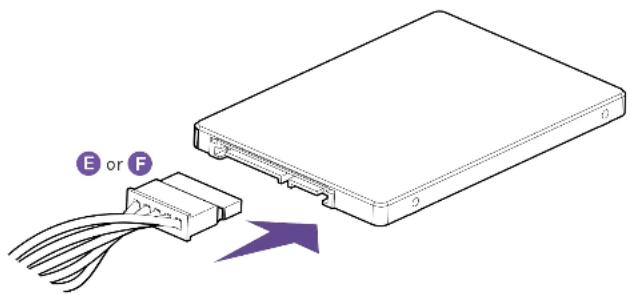

Branchez les connecteurs SATA et périphériques, en fonction de vos besoins.

STEP 6

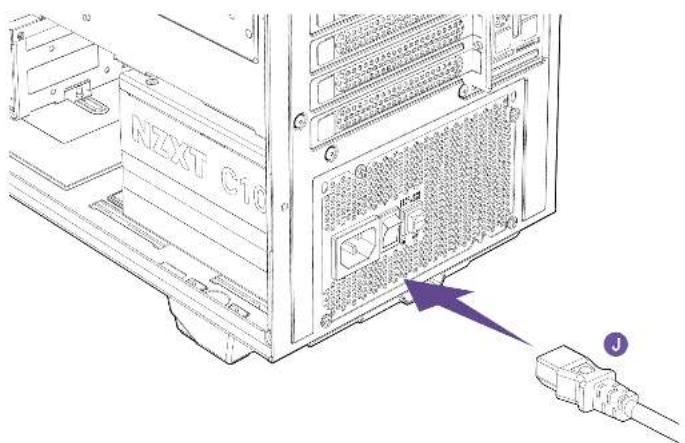

Branchez le câble d'alimentation CA à la prise murale et mettez le bloc d'alimentation sous tension.

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n'hésitez pas à contacter [e-mail] avec une description détaillée de votre problème et votre preuve d'achat. Vous pouvez aussi commander des pièces de remplacement auprès support.nzxt.com. Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, [e-mail]. Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT : NZXT.com

KUNDENDIENST UND SERVICE

1. L'installation doit être effectuée conformément aux instructions du fabricant et aux avertissements de sécurité. Une installation non conforme peut entraîner des dommages à votre bloc d'alimentation ou système électrique, et entraîner des blessures graves, voire la mort.
2. Le bloc d'alimentation contient des tensions élevées. N'ouvrez pas le boîtier du bloc d'alimentation et ne tentez pas de le réparer ; aucun de ses composants n'est réparable.
3. Ce produit est conçu pour une utilisation en intérieur uniquement.
4. N'utilisez pas le bloc d'alimentation à proximité d'eau, à des températures élevées ou dans des environnements très humides.
5. Ne l'installez pas à proximité de sources de chaleur telles que radiateurs, registres, poêles ou autres appareils produisant de la chaleur.
6. N'insérez aucun objet dans l'orifice ou la grille de ventilation du bloc d'alimentation.
7. Ne modifiez pas les câbles et/ou connecteurs inclus avec ce bloc d'alimentation.
8. Si ce bloc d'alimentation utilise des câbles modulaires, utilisez uniquement ceux fournis par le fabricant.
9. Le connecteur d'alimentation principal à 24 broches est équipé d'un connecteur amovible à 4 broches. Ce connecteur à 4 broches n'est pas un connecteur P4 ou ATX 12 V. Ne forcez pas ce câble dans la prise P4 ou ATX +12 V de la carte-mère.
10. Toute non conformité aux instructions du fabricant et/ou à l'une de ces consignes de sécurité aura pour conséquence l'annulation immédiate des garanties.
