MODE D'EMPLOI E1 Zoom REOLINK

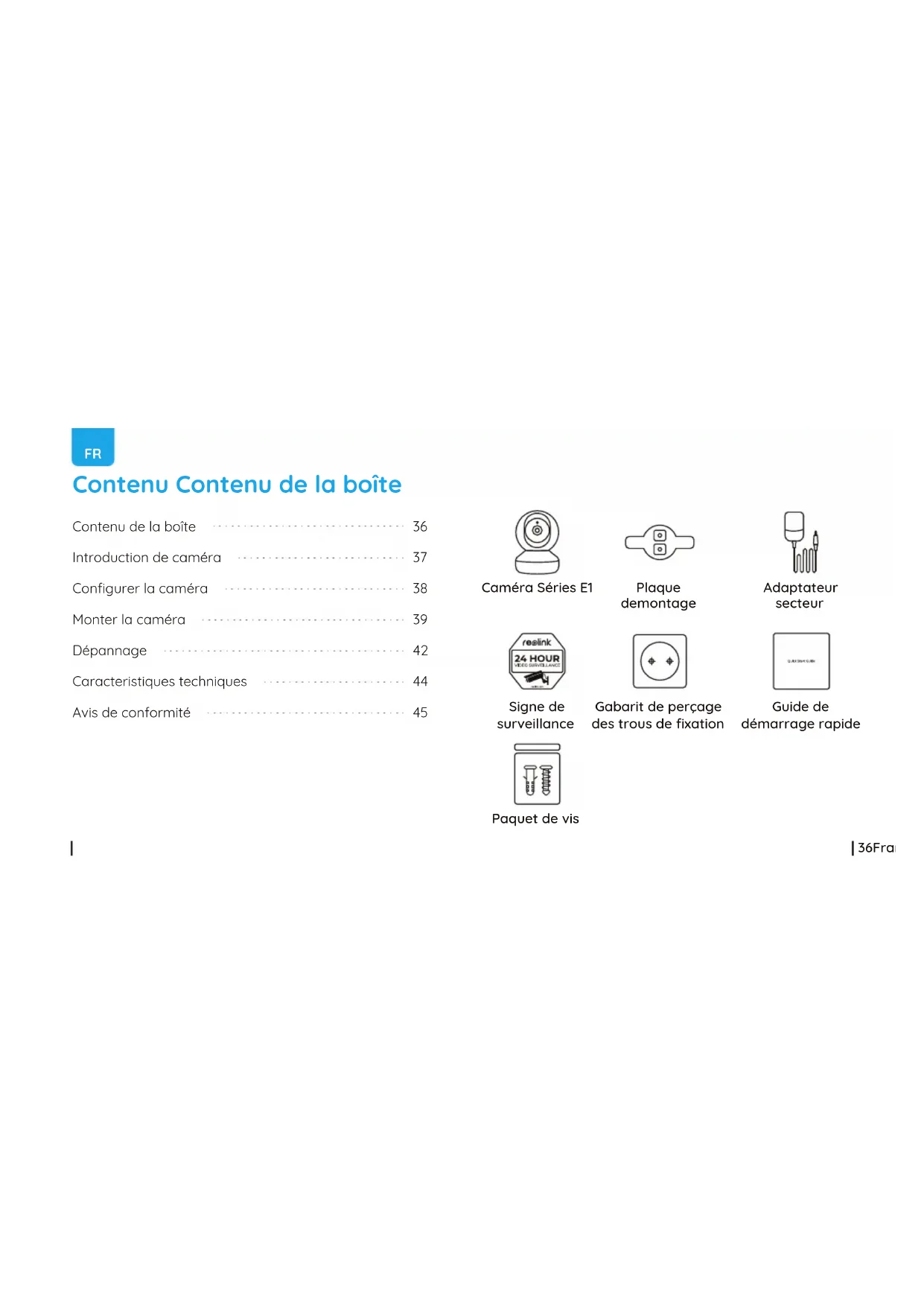

Contenu Contenu de la boîte Contenu de la boîte Introduction de caméra Configurer la caméra Monter la caméra Dépannage Caracteristiques techniques Avis de conformité

Caméra Séries E1 Guide de démarrage rapide Paquet de vis Gabarit de perçage des trous de fixation Plaque demontage Adaptateur secteur Signe de surveillanceHaut-parleur Port d'alimentation Fente pour carte Micro SD Introduction de caméra Port LAN Micro intégré LED d'état Objectif Bouton de réinitialisation *Tournez l'objectif pour trouver le bouton de réinitialisation et la fente pour carte SD.

• Sur smartphone Téléchargez et lancez l'application Reolink ou le logiciel Client, puis suivez les instructions à l'écran pour terminer la configuration initiale. Scannez pour télécharger l'application Reolink. Configurer la caméra

• Sur ordinateur Chemin de téléchargement du client Reolink: allez à https://reolink.com/fr/ > Assistance > Appli & Client. Signification de la LED d'état: la connexion WiFi a échoué État / LED LED Bleue Le WiFi n’est pas configuré. La caméra se met en route. connexion WiFi réussie Allumée Clignotante 38Français37 FrançaisMonter la caméra Étape 1 Percez deux trous sur le mur selon le gabarit de trou de fixation. Étape 2 Insérez les deux ancrages en plastique dans les trous. Étape 3 Fixez la base en serrant les vis dans les ancrages en plastique. Étape 4 Alignez la caméra avec le support et tournez la caméra dans le sens horaire pour la verrouiller. NOTA :

1. Pour l'enlever du mur,

tournez la caméra dans le sens antihoraire.

2. Si votre caméra est

montée à l'envers, son image doit également être tournée. Veuillez vous rendre sur la page Paramètres d'appareil -> Achage sur l'application/ Client Reolink et cliquez sur Rotation pour ajuster l'image. 40Français 39 FrançaisSi votre caméra ne s'allume pas, essayez les solutions suivantes:

• Branchez la caméra sur une autre prise.

• Utilisez un autre adaptateur secteur 5V pour mettre la caméra sous tension. Si cela ne fonctionne pas, veuillez contacter le support Reolink https://support.reolink.com/ Dépannage La caméra ne s'allume pas Si la caméra n'a pas réussi à scanner le code QR sur votre téléphone, essayez les solutions suivantes:

• Enlevez le film protecteur sur l'objectif de la caméra. Impossible de scanner le code QR sur le téléphone 42Français41 Français Conseils pour Placement des caméra

• Ne dirigez pas la caméra vers des sources lumineuses.

• N'orientez pas la caméra vers une fenêtre en verre. Cela pourrait entraîner une mauvaise qualité d'image en raison de l'éblouissement de la fenêtre causé par les LED infrarouges, les lumières ambiantes ou les voyants d'état.

• Ne placez pas la caméra dans une zone ombragée et orientez-la vers une zone bien éclairée. Sinon, cela pourrait entraîner une mauvaise qualité d'image. Pour garantir une qualité d'image optimale, les conditions d'éclairage de la caméra et de l'objet à capturer doivent être identiques.

• Pour garantir une meilleure qualité d'image, il est recommandé de nettoyer l'objectif avec un chion doux de temps en temps.

• Assurez-vous que les ports d'alimentation ne sont pas directement exposés à l'eau ou à l'humidité et qu'ils ne sont pas bloqués par des saletés ou d'autres éléments.• Essuyez l'objectif de la caméra avec un papier/mouchoir/tissu sec.

• Variez la distance (environ 30cm) entre la caméra et le téléphone portable, ce qui permet à la caméra de mieux se focaliser.

• Essayez de scanner le code QR sous un éclairage susant. Si cela ne fonctionne pas, veuillez contacter le support Reolink https://support.reolink.com/ Si la caméra ne parvient pas à se connecter au WiFi, veuillez essayer ce qui suit:

• Assurez-vous que la bande du réseau WiFi répond aux exigences de la caméra.

• Veuillez vous assurer que vous avez entré le mot de passe WiFi correct.

• Placez votre caméra près de votre routeur pour assurer un signal WiFi puissant.

• Changez la méthode de cryptage du réseau WiFi en WPA2-PSK/WPA-PSK (cryptage plus sûr) sur votre interface routeur.

• Changez votre SSID ou mot de passe WiFi et assurez-vous que le SSID est dans les 31 caractères et le mot de passe est dans les 64 caractères.

• Définissez votre mot de passe en utilisant uniquement les caractères du clavier. Si cela ne fonctionne pas, veuillez contacter le support Reolink https://support.reolink.com/ Échec de la connexion WiFi pendant la configuration initiale 44Français43 Français Résolution d'achage: 5MP (E1 Zoom)/4MP (E1 Pro)/3MP (E1) Distance IR: 12 mètres (40ft) Angle de Pan/Tilt: Horizontal: 355°/Vertical: 50° Matériel Caracteristiques techniques46Français45 Français Images par seconde: 15fps (défault) Audio: Audio bidirectionnel Filtre anti-IR: Oui Fonctionnalités du logiciel Fréquence de fonctionnement: Double Bande (E1 Zoom/E1 Pro)/2.4 GHz (E1) Température de fonctionnement: -10°C à 55°C (14°F à131°F) Taille: Φ84 x 118 mm (E1 Zoom/E1 Pro)/Φ76 x 106 mm (E1) Poids: 275g (E1 Zoom)/235g (E1 Pro)/196g (E1) Général Cet appareil est conforme à la partie 15 des règles de la Déclaration de conformité FCC Avis de Conformité NOTA : Cet équipement a été testé et déclaré conforme aux limites d’un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement peut émettre de l’énergie de radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l’équipement, FCC. Le fonctionnement est soumis aux deux conditions suivantes :

• cet appareil ne doit pas causer d’interférences nuisibles, et cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles d’entraîner un fonctionnement indésirable. Alimentation électrique: DC 5V/2A (E1 Zoom)/DC 5V/1A (E1/E1 Pro)48Français47 Français Reolink déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes de la Directive 2014/53/EU. Déclaration de conformité UE simplifiée Élimination correcte de ce produit Cet équipement est conforme aux limites d’exposition aux rayonnements de la FCC établies pour un environnement non contrôlé. Cet équipement doit être Déclaration d’avertissement d’exposition aux RF de la FCC Ce marquage indique que ce produit ne doit pas êtreéliminé avec d'autres déchets ménagers dans l'UE. Afin d'éviter que l'élimination incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, recyclez-les de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant où le produit a été acheté. Ils peuvent prendre ce produit pour un recyclage sans danger pour l'environnement. l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Connecter l’équipement à une prise sur un circuit diérent de celui auquel le récepteur est connecté.

• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l’aide. Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler l’autorité de l’utilisateur à utiliser l’équipement. installé et utilisé avec une distance minimale de 20 cm entre le radiateur et le corps.50Français 49 Français L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d’Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) L' appareil ne doit pas produire de brouillage; (2) L' appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d' en compromettre le fonctionnement. Déclarations d'ISED Ce produit est vendu avec une garantie limitée de 2 ans qui n'est valable que s'il est acheté dans les magasins ociels Reolink ou chez un revendeur agréé par Reolink. En savoir plus: https://reolink.com/warranty-and-return/ Garantie limitée L'utilisation du produit est soumise à votre acceptation des Conditions d'utilisation et de la Politique de confidentialité de https://reolink.com. Tenez-le hors de la portée des enfants. Conditions et Confidentialité En utilisant le logiciel produit intégré au produit Reolink, vous acceptez les termes du présent contrat de licence utilisateur final (“CLUF”) entre vous et Reolink. Pour en savoir plus: https://reolink.com/eula/ Contrat de licence d'utilisateur final NOTA : Nous espérons que vous apprécierez ce nouvel achat. Mais si vous n'êtes pas satisfait du produit et si vous voulez le retourner, nous vous conseillons vivement de réinitialiser l'appareil aux réglages d'usine par défaut et de retirer la carte SD insérée avant de le retourner.IT Contenuti Cosa c’è nella Scatola Presentazione della Telecamera Configurare la Telecamera Installare la Telecamera Risoluzioni dei Problemi Specifiche Notifica di Conformità
