MODE D'EMPLOI HHOB 100 HDIMC30 HOOVER

Manuel d'instruction pour plaque à induction FRANÇAIS

1.2.1 Risque d’électrocution ............................................. 138

1.3 Fonctionnement et entretien .................................................. 139

1.3.1 Risque d’électrocution ............................................. 139

1.3.2 Risque pour la santé ............................................... 140

1.3.3 Risque lié à une surface chaude ............................... 140

2.3 Théorie de fonctionnement .................................................... 143

2.4 Avant d’utiliser votre nouvelle plaque à induction ...................... 143

2.5 Caractéristiques techniques ................................................... 143

3. Fonctionnement du produit ............................................................ 143

3.1 Commandes tactiles ............................................................. 143

3.2 Sélection du bon ustensile de cuisson ...................................... 144

3.3.3 Utilisation de la fonction Boost ................................. 146

3.3.6 Temps de fonctionnement par défaut ........................ 149

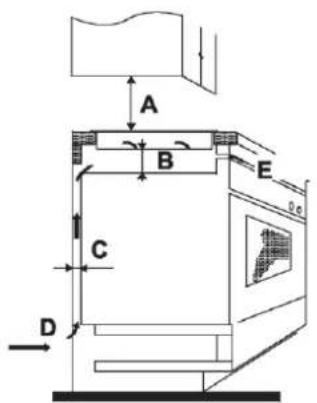

7.1 Sélection de l'équipement d'installation ................................... 154

7.2 Avant d'installer la plaque de cuisson, assurez-vous que ............... 155

7.3 Après avoir installé la plaque de cuisson, assurez-vous que ........ 156

7.7 Branchement de la plaque sur le secteur ................................. 157137

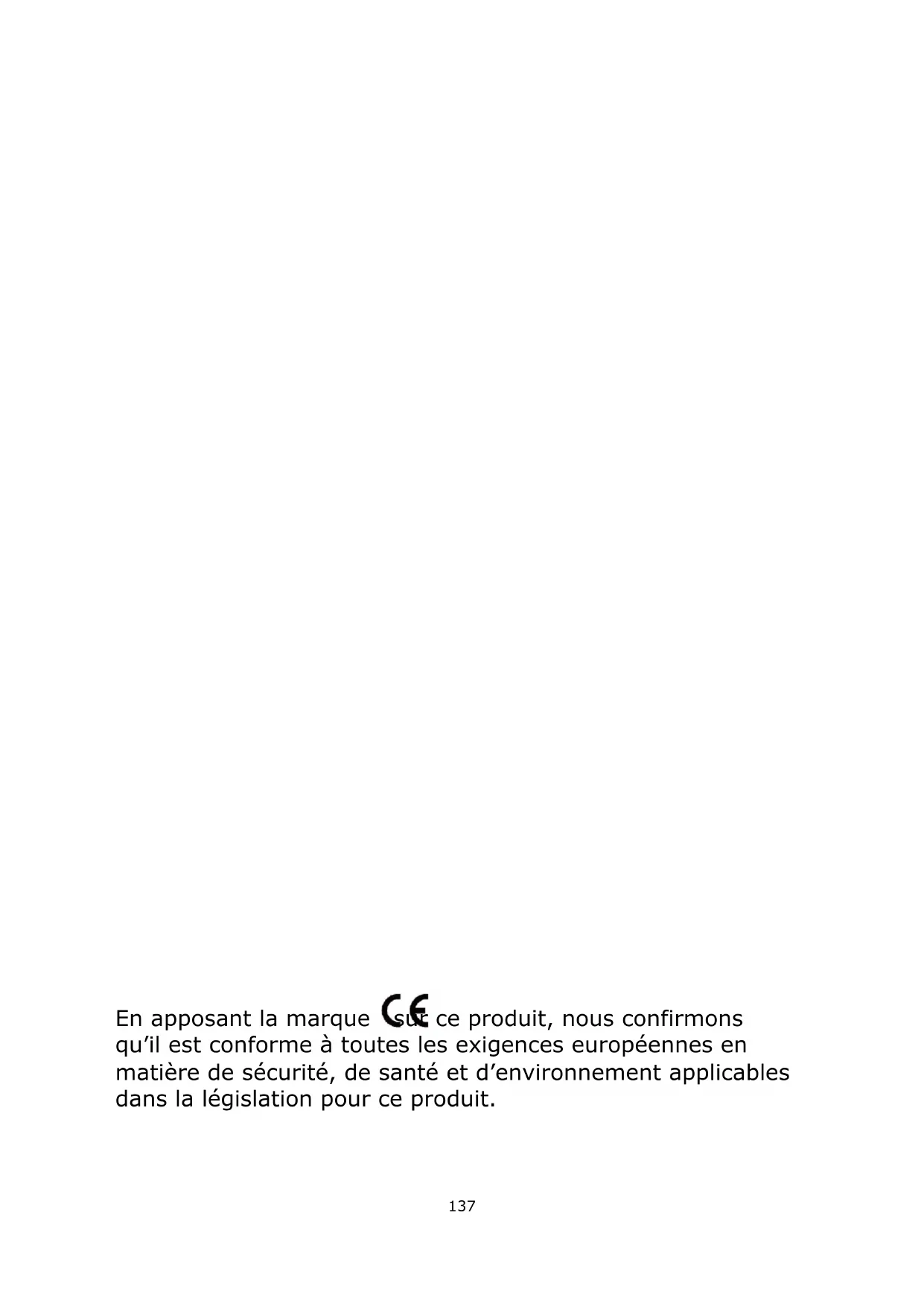

En apposant la marque sur ce produit, nous confirmons qu’il est conforme à toutes les exigences européennes en matière de sécurité, de santé et d’environnement applicables dans la législation pour ce produit.138

1.1 Consignes de sécurité

Votre sécurité est importante pour nous. Veuillez lire ces informations avant d’utiliser votre plaque de cuisson.

1.2.1 Risque d’électrocution

• Débrancher l’appareil du secteur avant d’effectuer tout travail ou opération d’entretien.

• Le raccordement à un bon système de mise à la terre est essentiel et obligatoire.

• Toute modification du système de câblage de l’habitation doit être effectuée exclusivement par un électricien qualifié.

• Le non-respect de cette consigne peut entraîner une électrocution voire la mort.

1.2.2 Risque de coupure

• Faites attention, les bords de la plaque sont pointus.

• Si vous ne faites pas attention, vous pourriez vous blesser ou vous couper.

1.2.3 Consignes de sécurité importantes

• Lisez attentivement ces instructions avant d’installer ou d’utiliser cet appareil.

• Aucun produit ou matière combustible ne doit être posé sur cet appareil.

• Veuillez laisser ces informations à la disposition de la personne chargée de l’installation de l’appareil car cela pourrait réduire les frais d'installation.

• Pour éviter tout danger, cet appareil doit être installé conformément à ces instructions d’installation.

• Cet appareil doit être installé correctement et être mis à la terre par une personne qualifiée pour cela.

• Cet appareil doit être raccordé à un circuit comprenant un sectionneur garantissant une déconnexion complète de l’alimentation.

• Si l’appareil n’est pas installé correctement, cela peut rendre la garantie caduque ou les réclamations irrecevables.

• Cet appareil peut être utilisé par les enfants de plus de 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de139 connaissances, s’ils ont été supervisés ou si on leur a appris à utiliser l’appareil en toute sécurité et qu’ils comprennent les risques courus.

• Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance.

• Si le cordon d’alimentation est endommagé, faites-le remplacer par le fabricant, le service après-vente ou un électricien qualifié pour éviter tout risque d’accident.

• Avertissement : si la surface est fissurée, éteignez l’appareil pour éviter une éventuelle décharge électrique, pour les surfaces en vitrocéramique ou un matériau similaire qui protègent les parties sous tension.

• Les objets métalliques comme les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés sur la surface de la plaque de cuisson car ils peuvent chauffer.

• Il ne faut pas utiliser de nettoyeur vapeur.

• N’utilisez pas de nettoyeur vapeur pour nettoyer votre plaque de cuisson.

• L’appareil n’est pas prévu pour être utilisé au moyen d’une minuterie extérieure ou d’un système de télécommande séparé.

• AVERTISSEMENT : Risque d’incendie : ne ranger aucun objet sur les surfaces de cuisson.

• Le processus de cuisson doit être surveillé. Un processus de cuisson de courte durée doit être surveillé en continu.

• AVERTISSEMENT : Il peut s’avérer dangereux de cuisiner sur une plaque de cuisson avec des matières grasses ou de l'huile sans surveiller la cuisson car celles-ci peuvent prendre feu. Ne JAMAIS tenter d’éteindre un incendie avec de l’eau, mais éteindre l’appareil puis couvrir la flamme par exemple avec un couvercle ou une couverture pare-flammes.

1.3 Fonctionnement et entretien

1.3.1 Risque d’électrocution

• Ne cuisinez pas sur une plaque de cuisson cassée ou fissurée. Si la surface de la plaque de cuisson se casse ou se fissure, éteignez l’appareil immédiatement au niveau du secteur (interrupteur mural) et contactez un technicien qualifié.

• Éteignez la plaque de cuisson au niveau du mur avant toute opération de nettoyage ou d'entretien.

• Le non-respect de cette consigne peut entraîner une électrocution voire la mort.140

1.3.2 Risque pour la santé

• Cet appareil est conforme aux normes de sécurité électromagnétique.

• Toutefois, les personnes portant un pacemaker ou un autre implant électrique (comme une pompe à insuline) doivent consulter leur docteur ou le fabricant de l’implant avant d’utiliser cet appareil afin d’être certaines que leurs implants ne seront pas affectés par le champ électromagnétique.

• Le non-respect de cette consigne peut entraîner la mort.

1.3.3 Risque lié à une surface chaude

• Durant l’utilisation, les parties accessibles de cet appareil peuvent devenir suffisamment chaudes pour provoquer des brûlures.

• Ne laissez pas votre corps, vos vêtements ou tout élément autre qu’un ustensile de cuisine au contact de la plaque à induction tant que la surface n’a pas refroidi.

• Tenez les enfants loin de l’appareil.

• Les poignées des casseroles peuvent être chaudes au toucher. Contrôlez que les poignées des casseroles ne soient pas au- dessus d’autres zones de cuisson allumées. Gardez les poignées hors de portée des enfants.

• Si vous ne respectez pas ce conseil, vous pourriez vous brûler et vous ébouillanter.

1.3.4 Risque de coupure

• La lame extrêmement coupante du racloir d’une plaque de cuisson est à découvert quand le couvercle de sécurité est enlevé. Faites extrêmement attention quand vous l’utilisez et rangez-le toujours à l’abri et hors de portée des enfants.

• Si vous ne faites pas attention, vous pourriez vous blesser ou vous couper.

1.3.5 Consignes de sécurité importantes

• Ne laissez jamais l’appareil sans surveillance quand il est utilisé. Un débordement provoque de la fumée et des éclaboussures de graisse qui peuvent prendre feu.

• N’utilisez jamais votre appareil comme plan de travail ou surface de rangement.

• Ne laissez jamais des objets ou des ustensiles sur l’appareil.

• Ne placez et ne laissez aucun objet aimantable (par ex. cartes de crédit, cartes à mémoire) ou dispositif électronique (par ex. ordinateurs, lecteurs MP3) à proximité de l’appareil, car ils pourraient être affectés par son champ électromagnétique.

• N'utilisez jamais l’appareil pour chauffer la pièce.

• Après toute utilisation, éteignez toujours les zones de cuisson et la plaque comme cela est décrit dans ce manuel (par ex. au141 moyen des commandes tactiles). Ne comptez pas sur la fonction de détection de la casserole pour éteindre les zones de cuisson quand vous enlevez les casseroles.

• Ne laissez pas les enfants jouer avec l’appareil ou s’asseoir, se tenir ou grimper dessus.

• Ne rangez pas ce qui intéresse les enfants dans des placards situés au-dessus de l’appareil. Les enfants qui grimpent sur la plaque de cuisson peuvent se blesser sérieusement.

• Ne laissez pas les enfants seuls ou sans surveillance dans la pièce où l'appareil est utilisé.

• Les enfants ou les personnes ayant un handicap qui limite leur capacité à utiliser l'appareil doivent avoir une personne compétente et responsable pour leur apprendre à l'utiliser. L’instructeur doit être satisfait qu’ils puissent utiliser l’appareil sans danger pour eux ou leur environnement.

• Ne réparez et ne remplacez aucune partie de l’appareil sauf si cela est recommandé spécifiquement dans le mode d’emploi. Toutes les autres opérations de réparation doivent être faites par un technicien qualifié.

• Ne placez pas et ne laissez pas tomber des objets lourds sur votre plaque de cuisson.

• Ne montez pas sur votre plaque de cuisson.

• N'utilisez pas de poêle avec des bords irréguliers et ne traînez pas les poêles sur la surface de la plaque à induction car cela peut rayer le verre.

• N’utilisez pas de tampons à récurer ni d’autres agents de nettoyage très abrasifs pour nettoyer votre plaque, car ils peuvent rayer la surface du verre à induction.

• Cet appareil est conçu pour être utilisé dans une habitation et pour des applications similaires telles que : -les espaces de cuisine dans les magasins, bureaux et autres environnements de travail ; -les habitations rurales ; -par les clients dans les hôtels, motels et autres environnements de type résidentiel ; - les environnements de type chambres d’hôtes ou B&B.

• AVERTISSEMENT : l’appareil et ses parties accessibles peuvent devenir chauds au cours de l’utilisation.

• AVERTISSEMENT : Utilisez uniquement des protections de plaque de cuisson conçues par le fabricant de l'appareil de cuisson ou indiquées comme appropriées par le fabricant de l'appareil dans le mode d'emploi ou intégrées à l'appareil. L'utilisation de protections inappropriées peut provoquer des accidents.

• Il faut faire attention à ne pas toucher les éléments de chauffage.142

• Les enfants de moins de 8 ans doivent être tenus à l’écart à moins d’être surveillés constamment.

• Gardez l’appareil et son cordon hors de portée des enfants de moins de 8 ans. Félicitations pour l’achat de votre nouvelle plaque de cuisson à induction. Nous vous conseillons de prendre le temps de lire ce manuel d'instruction/d'installation afin de comprendre parfaitement comme l’installer correctement et la faire fonctionner. Pour l’installation, veuillez lire le paragraphe Installation. Lisez attentivement toutes les consignes de sécurité avant toute utilisation et conservez ce manuel d'instruction/d'installation pour pouvoir le consulter en cas de besoin.

2. Induction du produit

4. Commande Marche/Arrêt

5. Panneau de commande

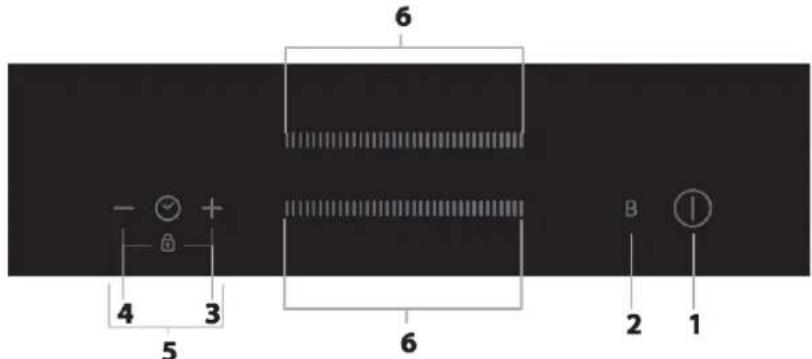

2.2 Panneau de commande

1. Commande Marche/Arrêt

3. Minuterie plus commande de réglage

4. Minuterie moins contrôle de réglage

5. Commande de verrouillage

6. Commande du curseur de puissance143

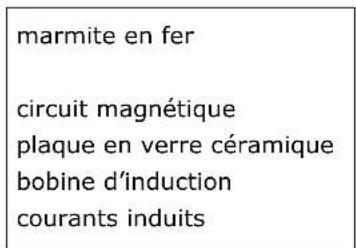

2.3 Théorie de fonctionnement

La cuisson à induction est une technologie de cuisson économique, efficace, pointue et sûre. Elle fonctionne par des vibrations électromagnétiques générant la chaleur directement dans la casserole, plutôt qu’indirectement en chauffant la surface en verre. Le verre ne devient chaud que parce que la casserole finit par le chauffer.

plaque en verre céramique

2.4 Avant d’utiliser votre nouvelle plaque à induction

• Lisez ce guide, en faisant particulièrement attention au paragraphe ‘Consignes de sécurité’.

• Ôtez le film protecteur qui pourrait encore se trouver sur la plaque à induction.

2.5 Caractéristiques techniques

Plaque de cuisson HDIMC30 Zones de cuisson 2 zones Tension d'alimentation 220-240 V~ 50 ou 60 Hz Puissance électrique installée 3500W Taille du produit LxlxH (en mm) 288X520X56 Dimensions du produit encastré (en mm) 268X500

3. Fonctionnement du produit

3.1 Commandes tactiles

• Les commandes répondent au toucher, vous n’avez donc pas besoin d’exercer une pression.

• Utilisez la partie charnue de votre doigt, pas l'extrémité.

• Vous entendrez un bip sonore chaque fois qu’un toucher est enregistré.

• Assurez-vous que les commandes soient toujours propres, sèches et qu'il n'y ait aucun objet (par ex. un ustensile ou un torchon) les couvrant. Même une mince pellicule d’eau peut rendre difficile l’utilisation des commandes.144

3.2 Sélection du bon ustensile de cuisson

• N'utilisez que des ustensiles de cuisson ayant une base adaptée à la cuisson à induction. Cherchez le symbole de l’induction sur l’emballage ou le fond de la casserole.

• Vous pouvez vérifier si votre ustensile de cuisson est adapté en effectuant un test magnétique. Avancez un aimant vers la base de la casserole. S’il est attiré, la casserole est adaptée à l’induction.

• Si vous n’avez pas d’aimant :

1. Placez de l’eau dans la casserole que vous voulez contrôler.

2. Si ne clignote pas sur l’afficheur et que l’eau chauffe, la casserole est adaptée.

• Les ustensiles de cuisson fabriqués dans les matériaux suivants ne sont pas adaptés : acier inoxydable pur, aluminium ou cuivre sans une base magnétique, verre, bois, porcelaine, céramique et faïence. N’utilisez pas d’ustensile de cuisson avec des bords irréguliers ou un fond arrondi. Assurez-vous que la base de votre casserole ou poêle soit plane, qu'elle soit bien à plat contre le verre et de la même taille que la zone de cuisson. Utilisez des casseroles dont le diamètre est aussi large que le dessin de la zone sélectionnée. En utilisant une marmite légèrement plus large, l’énergie sera utilisée à son efficacité maximale. Si vous utilisez une marmite plus petite, l’efficacité pourrait être moins importante que prévue. Une marmite mesurant moins de 140 mm pourrait ne pas être détectée par la plaque. Placez toujours votre casserole ou poêle bien au centre de la zone de cuisson. Soulevez toujours les casseroles de la plaque à induction, ne les faites pas glisser car cela pourrait rayer le verre.

3.3 Comment l'utiliser

3.3.1 Commencer à cuire145

Touchez la commande Marche/Arrêt pendant trois secondes. Quand la plaque est allumée, la sonnerie émet un bip, tous les afficheurs indiquent "-" ou "- -" pour montrer que la plaque à induction est passée en mode veille.

Placez une casserole adaptée sur la zone de cuisson que vous souhaitez utiliser.

• Assurez-vous que le fond de la casserole et la surface de la zone de cuisson soient propres et secs.

En touchant la commande curseur de la zone de cuisson, un voyant à côté de la touche se mettra à clignoter.

Sélectionnez un réglage de chaleur en touchant la commande curseur.

• Si vous ne choisissez pas un réglage de chaleur dans la minute qui suit, la plaque à induction s'éteindra automatiquement. Vous devrez recommencer à partir de l'étape n° 1.

• Vous pouvez modifier le réglage de la chaleur à tout moment durant la cuisson.

Si l’affichage clignote en alternance avec le réglage de la chaleur Cela veut dire que :

• vous n’avez pas placé de casserole sur la zone de cuisson correcte ou,

• la casserole que vous utilisez n’est pas adaptée pour la cuisson à induction ou,

• la casserole est trop petite ou n’est pas correctement centrée sur la zone de cuisson. La plaque ne chauffera pas tant qu’une casserole adaptée n’aura pas été posée sur la zone de cuisson. L’afficheur s’éteindra automatiquement au bout de 2 minute si aucune casserole adaptée n’est placée sur la plaque.

3.3.2 Finir de cuisiner

En touchant la commande de sélection de la zone de cuisson que vous souhaitez éteindre.

Éteignez la zone de cuisson en touchant le curseur vers la gauche.

• Assurez-vous que “0” s’affiche.

augmenter diminuer146 Éteignez toute la plaque en touchant la commande Marche/Arrêt.

Faites attention aux surfaces chaudes La lettre H indiquera que la zone de cuisson est trop chaude pour être touchée. Elle disparaîtra quand la surface aura refroidi pour atteindre une température ne présentant aucun risque. Vous pouvez également l'utiliser comme une fonction économies d'énergie si vous souhaitez réchauffer d'autres casseroles, utilisez la plaque qui est encore chaude.

3.3.3 Utilisation de la fonction Boost

Activez la fonction boost : En touchant la commande de sélection de la zone de cuisson.

En touchant la commande Boost , le voyant de la zone affiche “b” et la puissance arrive jusqu’à Maxi.

Annulation de la fonction Boost En touchant la commande de sélection de la zone de cuisson que vous souhaitez pour supprimer la fonction boost.

En appuyant sur la commande “Boost” pour annuler la fonction Boost, la zone de cuisson revient alors à son réglage d'origine.

• La fonction peut fonctionner dans n’importe quelle zone de cuisson.

• La zone de cuisson revient à son réglage d’origine au bout de 5 minutes.

• Si le réglage de la chaleur d'origine est 0, il reviendra au niveau 9 au bout de 5 minutes.

3.3.4 Verrouillage des commandes

• Vous pouvez verrouiller les commandes pour éviter une utilisation indésirable (par exemple des enfants éteignant par inadvertance les zones de cuisson allumées).

• Quand les commandes sont verrouillées, toutes les commandes sont désactivées à l'exception de la commande Marche/Arrêt.147 Pour verrouiller les commandes Touchez et maintenez enfoncées la minuterie “–” et la minuterie “+” en même temps pendant un certain temps. Le voyant de la minuterie affichera “Lo” Pour déverrouiller les commandes Touchez et maintenez enfoncées la minuterie “–” et la minuterie “+” en même temps pendant un certain temps.

Quand la plaque est en mode verrouillage, toutes les commandes sont désactivées à l’exception de Marche/Arrêt , vous pouvez toujours éteindre la plaque à induction avec la commande Marche/Arrêt en cas d’urgence, mais vous devrez d’abord déverrouiller la plaque lors de l’utilisation suivante.

3.3.5 Commande de la minuterie

Vous pouvez utiliser la minuterie de deux manières différentes :

• Vous pouvez l’utiliser comme alarme. Dans ce cas-là, la minuterie n'éteindra pas la zone de cuisson quand le temps réglé se sera écoulé.

• Vous pouvez la régler pour qu'elle éteigne une ou plusieurs zones de cuisson quand le temps réglé s'est écoulé. La minuterie peut atteindre au maximum 99 minutes. a) Utilisation de la minuterie comme alarme Si vous ne choisissez pas une zone de cuisson Assurez-vous que la plaque soit allumée. Remarque : vous pouvez utiliser l'alarme même si vous ne sélectionnez pas une zone de cuisson.

Touchez la commande "+" de la minuterie. Le voyant de l'alarme commencera à clignoter et "10" apparaîtra sur l'afficheur de la minuterie. Réglez le temps en touchant la commande "–" ou "+" de la minuterie. Astuce : touchez la commande "-" ou "+" de la minuterie une fois pour diminuer ou augmenter d'1 minute. Touchez et maintenez appuyée la commande "-" ou "+" de la minuterie pour diminuer ou augmenter de 10 minutes.

En touchant “-” et “+” simultanément, la minuterie est supprimée et "00" apparaît sur l'afficheur des minutes.148 Quand le temps est réglé, le compte à rebours démarre immédiatement. L'afficheur montrera le temps restant et le voyant de la minuterie clignotera pendant 5 secondes.

La sonnerie retentira pendant 30 secondes et le voyant de la minuterie indique “- -” quand le temps réglé est terminé.

b) Réglage de la minuterie pour éteindre une zone de cuisson Régler une zone En touchant la commande curseur de la zone de cuisson.

Réglez le temps en touchant la commande “-” ou “+” de la minuterie. Astuce : touchez la commande “-” ou “+” de la minuterie une fois pour diminuer ou augmenter d'1 minute. Touchez et maintenez appuyée la commande “-” ou “+” de la minuterie pour diminuer ou augmenter de 10 minutes.

En touchant “-” et “+” simultanément, la minuterie est supprimée et “00” apparaît sur l'afficheur des minutes.

Quand le temps est réglé, le compte à rebours démarre immédiatement. L'afficheur montre le temps restant et le voyant de la minuterie clignote pendant 5 secondes. REMARQUE : le point rouge à côté du voyant du niveau de puissance s'allume pour indiquer la zone sélectionnée.

Quand le temps de cuisson est terminé, la zone de cuisson correspondante s'éteint automatiquement.

Les autres zones de cuisson continueront à fonctionner si vous les avez allumées auparavant.149 Régler plusieurs zones : Les étapes de réglage de plusieurs zones sont semblables aux étapes de réglage d'une zone ; Quand vous réglez le temps pour plusieurs zones de cuisson simultanément, les points décimaux des zones de cuisson correspondantes sont allumés. L’afficheur des minutes montre la minuterie min. Le point de la zone correspondante clignote. L’affichage sera le suivant :

(réglé sur 15 minutes)

(réglé sur 45 minutes)

Quand le compte à rebours de la minuterie sera terminé, la zone correspondante s’éteindra. Puis la nouvelle minuterie min. s’affichera et le point de la zone correspondante clignotera. L’affichage sera celui de droite :

(réglé sur 30 minutes)

Touchez la commande de sélection de la zone de cuisson, la minuterie correspondante s’affichera dans le voyant de la minuterie. c) Supprimer la minuterie En touchant la commande curseur de la zone de cuisson que vous souhaitez pour supprimer la minuterie.

En touchant “-” et “+” simultanément, la minuterie est supprimée et "00" apparaît sur l'afficheur des minutes.

Touchez la commande curseur pour régler la minuterie sur “00”, la minuterie est supprimée.

3.3.6 Temps de fonctionnement par défaut

La coupure automatique est une fonction de sécurité pour votre plaque à induction. Elle se coupe automatiquement si vous oubliez de l'éteindre. Les temps de fonctionnement par défaut pour divers niveaux de puissance sont indiqués dans le tableau ci-dessous : Niveau de puissance

Temps de fonctionnement par défaut (en heures)

Quand vous enlevez la marmite, la plaque à induction cesse immédiatement de chauffer et la plaque se coupe automatiquement au bout de 2 minutes.

Les personnes portant un pacemaker doivent consulter leur médecin avant d’utiliser cet appareil.150

4. Entretien et nettoyage

Quoi ? Comment ? Important ! Salissures de tous les jours sur le verre (empreintes, marques, taches laissées par les aliments ou des débordements non sucrés sur le verre).

1. Mettez la plaque de cuisson hors

2. Versez un nettoyant pour plaque

quand le verre est encore tiède (mais pas chaud !)

3. Rincez et essuyez avec un chiffon

propre ou du papier absorbant.

4. Remettez la plaque de cuisson sous

• Quand la plaque de cuisson est hors tension, il n'y a aucune indication de ‘surface chaude’ mais la zone de cuisson peut encore être chaude ! Faites extrêmement attention.

• Les tampons à récurer, certains tampons en nylon et les agents de nettoyage abrasifs peuvent rayer le verre. Lisez toujours l'étiquette pour contrôler que votre nettoyant ou tampon à récurer est adapté.

• Ne laissez jamais de résidu de nettoyage sur la plaque : il pourrait tacher le verre. Débordements, aliments fondus et éclaboussures sucrées et chaudes sur le verre. Éliminez-les immédiatement avec une spatule ou un racloir adapté pour les plaques à induction, mais faites attention aux surfaces de cuisson chaudes :

1. Éteignez la plaque de cuisson au

2. Tenez la lame ou l'ustensile avec

un angle de 30° et raclez la salissure ou l'éclaboussure jusqu'à une zone froide de la plaque de cuisson.

3. Nettoyez la salissure ou

l'éclaboussure avec un torchon ou du papier absorbant.

4. Suivez les étapes de 2 à 4 pour le

paragraphe ‘Salissures de tous les jours sur le verre’ ci-dessus.

• Enlevez les taches laissées par les aliments fondus et sucrés ou les débordements dès que possible. Si vous les laisser refroidir sur le verre, vous pourriez avoir du mal à les éliminer ou ils pourraient même abîmer irrémédiablement la surface du verre.

• Risque de coupure : quand le couvercle de sécurité est enlevé, la lame du racloir est particulièrement coupante. Faites extrêmement attention quand vous l’utilisez et rangez-le toujours à l’abri et hors de portée des enfants. Débordements sur les commandes tactiles.

1. Mettez la plaque de cuisson hors

2. Épongez le débordement

3. Essuyez la zone des commandes

tactiles avec un chiffon ou une éponge humide propre.

4. Essuyez parfaitement la zone avec

du papier absorbant.

5. Remettez la plaque de cuisson sous

• La plaque de cuisson peut sonner et se couper toute seule, et les commandes tactiles peuvent ne pas fonctionner quand il y a un liquide dessus. Veillez à bien essuyer la zone des commandes tactiles avant de rallumer la plaque.151

5. Conseils et astuces

Problème Causes possibles Que faire Il est impossible d'allumer la plaque à induction. Pas de courant. Assurez-vous que la plaque à induction soit branchée sur le secteur et qu'elle soit sous tension. Vérifiez s'il y a une coupure de courant chez vous ou dans votre quartier. Si vous avez tout contrôlé et que le problème persiste, appelez un technicien qualifié. Les commandes tactiles ne répondent pas. Les commandes sont verrouillées. Déverrouillez les commandes. Voir le paragraphe ‘Utilisation de votre plaque à induction’ pour les instructions. Les commandes tactiles sont difficiles à utiliser. Il se peut qu'il y ait une mince pellicule d'eau sur les commandes ou vous avez peut-être utilisé l'extrémité de votre doigt pour toucher les commandes. Assurez-vous que la zone des commandes tactiles est sèche et utilisez la partie charnue de votre doigt quand vous touchez les commandes. Le verre est rayé. Ustensiles de cuisson avec bord rugueux. Utilisez des ustensiles de cuisson avec des fonds plats et lisses. Voir ‘Sélection du bon ustensile de cuisson’.

Utilisation d'un tampon abrasif ou de produits de nettoyage inadaptés. Voir ‘Entretien et nettoyage’. Certaines casseroles émettent des craquements ou des cliquètements. Cela peut être dû à la construction de votre ustensile de cuisson (des couches de métaux différents qui vibrent différemment). Cela est normal pour les ustensiles de cuisson et cela n'indique pas un défaut. La plaque à induction émet un ronronnement bas quand elle est utilisée avec un réglage sur haute chaleur. Ceci est dû à la technologie de la cuisson à induction. Cela est normal, mais le bruit devrait diminuer voire disparaître complètement quand vous diminuez la chaleur. Bruit de ventilateur provenant de la plaque à induction. Un ventilateur de refroidissement intégré dans votre plaque à induction sert à prévenir la surchauffe des parties électroniques. Il peut continuer à fonctionner après que vous ayez éteint la plaque à induction. Cela est normal et ne requiert aucune intervention. N’éteignez pas la plaque à induction au niveau du mur quand le ventilateur fonctionne.152 Les casseroles ne deviennent pas chaudes et apparaissent sur l’afficheur. La plaque à induction ne peut pas détecter la casserole car elle n’est pas adaptée pour la cuisson à induction. La plaque à induction ne peut pas détecter la casserole car elle est trop petite pour la zone de cuisson ou n’est pas centrée correctement dessus. Utilisez des ustensiles de cuisson adaptés à la cuisson à induction. Voir le paragraphe ‘Sélection du bon ustensile de cuisson’. Centrez la casserole et assurez-vous que sa base correspond bien à la taille de la zone de cuisson. La plaque à induction ou une zone de cuisson s’est coupée à l’improviste, un son résonne et un code d’erreur s’affiche (en alternant habituellement un ou deux chiffres sur l’afficheur de la minuterie de cuisson). Défaut technique. Veuillez noter les lettres et les numéros d’erreur, éteignez la plaque à induction au niveau du mur et contactez un technicien qualifié.

6. Affichage des pannes et inspection

La plaque à induction est équipée d'une fonction d’autodiagnostic. Avec ce test, le technicien peut vérifier le fonctionnement de plusieurs composants sans démonter la table de cuisson de la surface de travail. Dépannage

1) Le code de panne se produit pendant l'utilisation du client et la solution ;

Code de panne Problème Solution Réparation automatique

La tension d’alimentation est supérieure à la tension nominale. Veuillez contrôler que la tension d’alimentation soit normale. Remettez sous tension quand l’alimentation est normale.

La tension d’alimentation est inférieure à la tension nominale.

Température élevée du capteur de la plaque vitrocéramique. (1#) Attendez que la température de la plaque vitrocéramique revienne à la normale. Effleurez la touche "Marche/Arrêt" pour redémarrer l’appareil.

Température élevée du capteur de la plaque vitrocéramique. (2#)

Température élevée d’IGBT. (1#) Attendez que la température d’IGBT revienne à la normale. Effleurez la touche "Marche/Arrêt" pour redémarrer l’appareil. Vérifiez si le ventilateur fonctionne correctement ; si ce n’est pas le cas, remplacez le ventilateur.

Température élevée d’IGBT. (2#) Aucune réparation automatique F3/F6 Panne du capteur de température de la plaque vitrocéramique--court-circuit. (F3 pour 1#, F6 pour 2#) Vérifiez le branchement ou remplacez le capteur de température de la plaque vitrocéramique. F4/F7 Panne du capteur de température de la plaque vitrocéramique--circuit ouvert. (F4 pour 1#, F7 pour 2#) F5/F8 Panne du capteur de température de la plaque vitrocéramique--non valable. (F5 pour 1#, F8 pour 2#)153 F9/FA Capteur de température de la panne IGBT. (court-circuit/circuit ouvert pour 1#) Remplacez la carte d’alimentation. FC/FD Capteur de température de la panne IGBT. (court-circuit/circuit ouvert pour 2#)

2) Panne et solution spécifiques

Panne Problème Solution A Solution B La LED ne s’allume pas quand l’appareil est branché. Absence de courant. Vérifiez que la fiche est bien enfoncée dans la prise et que celle-ci fonctionne.

Panne de branchement de la carte d’alimentation accessoire et de la carte d’affichage. Vérifiez le branchement.

La carte d’alimentation accessoire est endommagée. Remplacez la carte d’alimentation accessoire.

La carte d’affichage est endommagée. Remplacez la carte d’affichage.

Certains boutons ne peuvent pas fonctionner ou l’affichage des LED n’est pas normal. La carte d’affichage est endommagée. Remplacez la carte d’affichage.

Le voyant du mode de cuisson s’allume mais la plaque ne chauffe pas. Température élevée de la plaque. La température ambiante pourrait être trop élevée. L’admission d’air ou l’évent d’air pourrait être obstrué.

Vérifiez s’il y a un problème au niveau du ventilateur. Vérifiez si le ventilateur fonctionne correctement ; si ce n’est pas le cas, remplacez le ventilateur.

La carte d’alimentation est endommagée. Remplacez la carte d’alimentation.

La cuisson s’arrête à l’improviste durant le fonctionnement et l’afficheur clignote en indiquant “u”. Le type de casserole est incorrect. Utilisez la marmite adaptée (reportez-vous au mode d’emploi). Le circuit de détection de la casserole est endommagé, remplacez la carte d’alimentation. Le diamètre de la marmite est trop petit. La cuisinière a surchauffé. L’appareil a surchauffé. Attendez que la température revienne à la normale. Appuyez sur la touche "Marche/Arrêt" pour redémarrer l’appareil. Les zones de cuisson situées du même côté (comme la première et la deuxième zone) afficheront “u”. Panne de branchement de la carte d’alimentation et de la carte d’affichage. Vérifiez le branchement.

La carte d’affichage de la partie de communication est endommagée. Remplacez la carte d’affichage.

La carte principale est endommagée. Remplacez la carte d’alimentation.154 Le moteur du ventilateur fait un bruit anormal. Le moteur du ventilateur est endommagé. Remplacez le ventilateur.

Ces commentaires correspondent à l’analyse et l’inspection des pannes courantes. Veuillez ne pas démonter l’unité vous-même pour éviter tout danger et dégât pour la plaque à induction.

7.1 Sélection de l'équipement d'installation

Coupez la surface de travail en fonction de la taille indiquée sur le dessin. Pour l'installation et l'utilisation, un espace minimum de 50 mm doit être laissé autour du trou. Vérifiez que l'épaisseur de la surface de travail soit d'au moins 30 mm. Veuillez sélectionner des matériaux de surface de travail résistants à la chaleur et isolés (le bois et les matériaux fibreux ou hygroscopiques similaires ne doivent pas être utilisés comme matériau de surface de travail à moins d'être imprégnés) pour éviter les décharges électriques et les déformations plus importantes causées par le rayonnement thermique provenant de la plaque chaude. Comme cela est montré ci-dessous :

Remarque : la distance de sécurité entre les côtés de la plaque de cuisson et les surfaces intérieures du plan de travail doit être d'au moins 3 mm.

50min. 50 min. 50 min. 50 min. 3 mm min. Quelles que soient les circonstances, assurez-vous que la plaque à induction soit bien ventilée et que l'entrée et la sortie d'air ne soient pas obstruées. Assurez-vous que la plaque à induction soit en bon état. Comme cela est montré ci-dessous

Remarque : la distance de sécurité entre la plaque et le placard situé au-dessus de la plaque doit être d'au moins 760 mm.

AVERTISSEMENT : assurez une ventilation adéquate.

Assurez-vous que la plaque à induction soit bien ventilée et que l'entrée et la sortie d'air ne soient pas obstruées. Afin d’éviter tout contact accidentel avec le fond de surchauffe de la plaque de cuisson ou d’obtenir une décharge électrique inattendue pendant le travail, il est nécessaire de placer une pièce en bois, fixée par des vis, à une distance minimale de 50 mm du fond de la plaque de cuisson. Suivez les conditions requises ci-dessous.

Il y a des trous de ventilation autour de l'extérieur de la plaque de cuisson. Lorsque vous mettez la plaque de cuisson en place, VOUS DEVEZ vous assurer que ces trous ne sont pas obstrués par le plan de travail.

• Sachez que la colle qui fixe le plastique ou le matériau en bois au mobilier doit résister à une température non inférieure à 150 °C, pour éviter que le panneau se décolle.

• La paroi arrière, ainsi que les surfaces adjacentes et environnantes doivent donc pouvoir résister à une température de 90 °C.

7.2 Avant d'installer la plaque de cuisson, assurez-vous que

• La surface de travail est carrée et plane, et qu'aucun élément structural n'interfère avec les exigences d'espace.

• La surface de travail est réalisée dans un matériau isolé et résistant à la chaleur.

• Si la plaque de cuisson est installée au-dessus d'un four, le four doit avoir un ventilateur de refroidissement incorporé.

• L'installation sera conforme aux exigences en matière de dégagement et aux normes et réglementations applicables.

• Un sectionneur adapté permettant une déconnexion complète du secteur est incorporé dans le câblage permanent, monté et positionné pour respecter les réglementations et les règles de câblage locales. Le sectionneur doit être agréé et fournir une séparation de contact avec un trou d'air de 3 mm dans tous les pôles (ou dans tous les conducteurs [de phase] actifs si les règles de câblage locales permettent cette variation des exigences).

• L'utilisateur doit pouvoir accéder aisément au sectionneur quand la plaque de cuisson est installée.

• Consultez le service local de l'urbanisme et les arrêtés municipaux si vous avez des doutes pour l'installation. Min. 50mm Max. 5 mm Max. 5 mm156

• Vous devez utiliser des finitions résistantes à la chaleur et faciles à nettoyer (comme des carreaux en céramique) pour les surfaces murales situées autour de la plaque de cuisson.

7.3 Après avoir installé la plaque de cuisson, assurez-vous

• Le câble d'alimentation n'est pas accessible à travers les portes ou les tiroirs des placards.

• Il y a un flux adéquat d'air frais de l'extérieur du meuble jusqu'à la base de la plaque.

• Si la plaque de cuisson est installée au-dessus d'un tiroir ou d'un placard, une barrière de protection thermique est installée sous la base de la plaque.

• L'utilisateur peut facilement accéder au sectionneur.

7.4 Avant de placer les étriers de fixation

L'unité doit être placée sur une surface stable et lisse (utilisez l'emballage). Ne forcez pas sur les commandes dépassant de la plaque de cuisson.

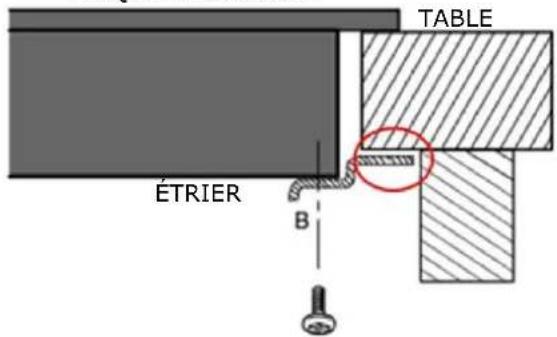

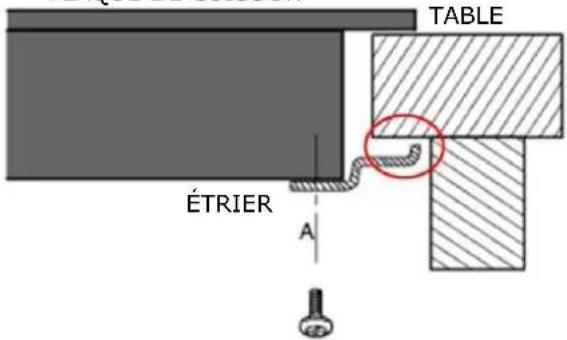

7.5 Réglage de la position des étriers

Fixez la plaque sur la surface de travail au moyen de 4 étriers à vis sur le fond de la plaque (voir image) après l'installation. Réglez la position des étriers en fonction de l'épaisseur du plan de travail.

En aucun cas, les étriers ne peuvent toucher les surfaces internes du plan de travail après l'installation (voir image).

1. La plaque à induction doit être installée par du personnel ou des techniciens qualifiés. Nous avons

des professionnels à votre disposition. N'effectuez jamais l'opération vous-même.

2. La plaque ne sera pas installée directement au-dessus d'un lave-vaisselle, réfrigérateur, congélateur,

lave-linge ou séchoir car l’humidité peut endommager les parties électroniques de la plaque.

3. La plaque à induction doit être installée de manière à ce que le rayonnement thermique puisse être

garanti pour améliorer sa fiabilité.

4. Le mur et la zone de chauffage induite situés au-dessus de la surface de la table doivent supporter la

5. Pour éviter tout dégât matériel, la couche en sandwich et l'adhésif doivent être résistants à la chaleur.

6. Il ne faut pas utiliser de nettoyeur vapeur.

7.7 Branchement de la plaque sur le secteur

Cette plaque de cuisson ne doit être branchée sur le secteur que par une personne qualifiée pour cela. Avant de brancher la plaque sur le secteur, contrôlez que :

1. Le système de câblage de l'habitation est adapté à la puissance de la plaque de cuisson.

2. La tension correspond à la valeur indiquée sur la plaque signalétique

3. Les sections des câbles électriques peuvent supporter la charge spécifiée sur la

plaque signalétique. Pour brancher la plaque sur le secteur, n'utilisez pas d'adaptateurs, de réducteurs ou de dispositifs de branchement, car ils peuvent provoquer une surchauffe et un incendie. Le câble d'alimentation ne doit toucher aucune des parties chaudes et doit être positionné de manière à ce que la température ne dépasse jamais 75 °C.

Faites effectuer un contrôle par un électricien pour savoir si le système de câblage de l’habitation est adapté sans modifications. Les modifications ne doivent être effectuées que par un électricien qualifié. L'alimentation doit être raccordée conformément à la norme applicable ou avec un disjoncteur unipolaire. La méthode de raccordement est montrée ci-dessous.

• Si le câble est abîmé ou doit être remplacé, cette opération doit être effectuée par un agent du service après-vente qui utilise des outils spéciaux pour éviter tout accident.

• Si l'appareil est branché directement sur le secteur, un disjoncteur omnipolaire doit être installé avec une ouverture minimum de 3 mm entre les contacts.

• L'installateur doit s'assurer que le branchement électrique a été effectué correctement et qu'il est conforme aux réglementations de sécurité.

• Le câble ne doit pas être plié ou comprimé.

• Le câble doit être contrôlé régulièrement et il ne doit être remplacé que par des techniciens agréés.

• Le fil jaune/vert du câble d’alimentation doit être branché sur la terre des bornes de l’alimentation et de l’appareil.

• Le fabricant ne peut être tenu pour responsable de tout accident dû à l’utilisation d’un appareil qui n’est pas mis à la terre ou avec une continuité de branchement à la terre défectueuse.

• Si l’appareil a une prise murale, il doit être installé de manière à ce que la prise murale soit accessible. Vert/Jaune Bleu Marron158

La surface inférieure et le cordon d'alimentation de la plaque de cuisson ne sont pas accessibles après l'installation.

Cet appareil est marqué conformément à la Directive Européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). En vous assurant que cet appareil est mis au rebut correctement, vous aiderez à éviter de porter atteinte à l'environnement et à la santé humaine, ce qui aurait par contre lieu s'il était éliminé de manière incorrecte. Le symbole figurant sur le produit indique qu'il ne doit pas être traité comme des ordures ménagères. Vous devez l'apporter à un centre de tri pour le recyclage des produits électriques et électroniques. Cet appareil requiert une mise au rebut spécialisée. Pour plus d'informations sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter les autorités locales, votre service de collecte des ordures ménagères ou le magasin où vous l'avez acheté. Pour des informations plus détaillées sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter votre mairie, votre service de collecte des ordures ménagères ou le magasin où vous avez acheté le produit. MISE AU REBUT : ne jetez pas ce produit avec les ordures ménagères. Il est nécessaire de le jeter séparément car il nécessite un traitement spécial.159 Informations sur le produit pour les tables de cuisson électriques domestiques conformes au règlement (UE) n° 66/2014 de la Commission

Position Symbole Valeur Unité Identification du modèle

Type de table de cuisson :

Nombre de zones de cuisson et/ou de zones zones

Technologie de chauffage (zones de cuisson à induction et zones de cuisson, zones de cuisson radiantes, plaques solides) Zones de cuisson à induction

Zones de cuisson à induction

zones de cuisson radiantes

Pour les zones ou zones de cuisson circulaires : diamètre de la surface utile par zone de cuisson électrique chauffée, arrondi à la zone de cuisson la plus proche de 5 mm Avant

Pour les zones ou zones de cuisson non circulaires : la longueur et la largeur de la surface utile par zone ou zone de cuisson électrique chauffée, arrondies à la zone la plus proche de 5 mm Arrière gauche

Consommation d'énergie pour la zone de cuisson ou la zone calculée par kg Avant

electric cooking 180,5 Wh/kg Consommation d'énergie pour la table de cuisson calculée par kg

electric hob 185,2 Wh/kg Norme appliquée : EN 60350-2 Appareils de cuisson électrodomestiques - Partie 2 : Tables de cuisson - Méthodes de mesure de l'aptitude à la fonction Conseils pour économiser de l’énergie :

• Pour obtenir la meilleure efficacité possible de la table, placer la casserole au centre de la zone de cuisson.

• L'utilisation d'un couvercle réduira les temps de cuisson et économisera de l'énergie en conservant la chaleur.

• Diminuez la quantité de liquide ou de matières grasses pour réduire les temps de cuisson.

• Commencer à cuisiner avec un réglage élevé puis réduire le réglage quand la nourriture est chaude.

• Utilisez des casseroles dont le diamètre est aussi large que le dessin de la zone sélectionnée. Ces informations doivent être considérées comme faisant partie du manuel de l'utilisateur de l'appareil.
