MANUALE UTENTE HHOB 100 HDIMC30 HOOVER

Manuale di istruzioni per il piano cottura a induzione ITALIANO

1.2.3 Istruzioni importanti per la sicurezza .......................... 90

1.3.5 Istruzioni importanti per la sicurezza .......................... 92

2.4 Prima di utilizzare il nuovo piano cottura a induzione .................. 95

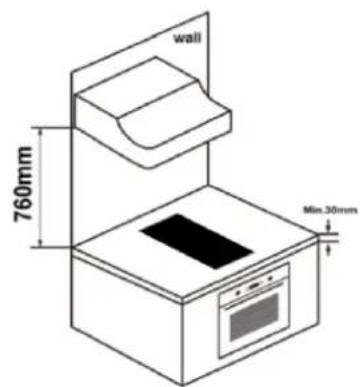

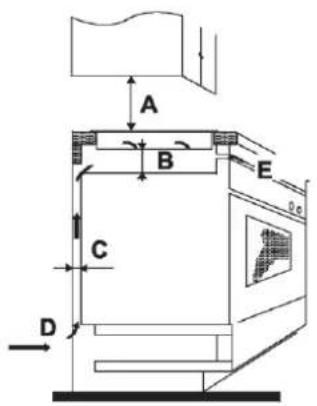

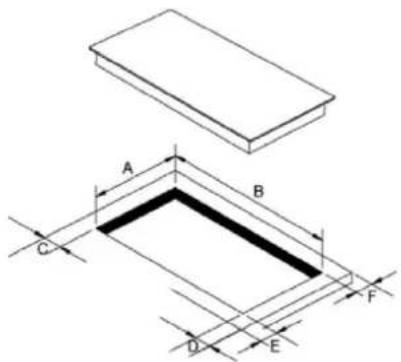

7.1 Scelta delle attrezzature per l'installazione ............................... 106

7.2 Controlli da effettuare prima dell'installazione del piano cottura ... 107

7.3 Controlli da effettuare dopo l'installazione del piano cottura ........ 108

7.4 Controlli da effettuare prima del posizionamento delle staffe di

fissaggio ............................................................................ 108

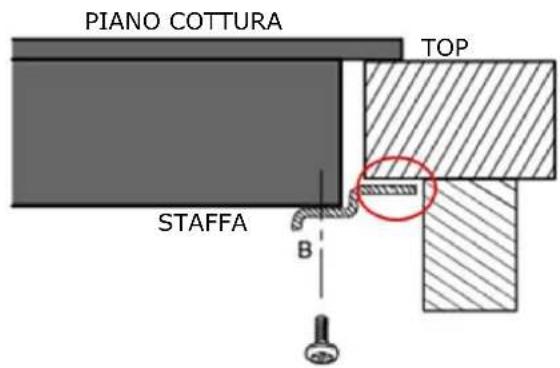

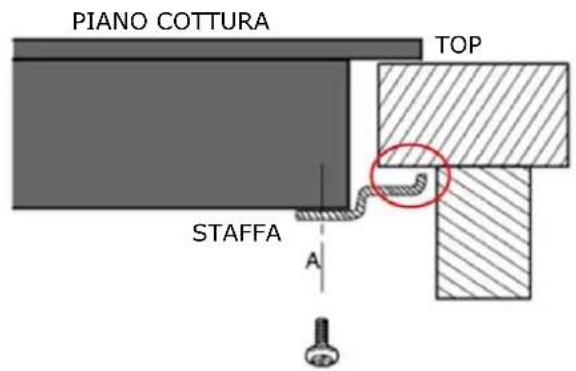

7.5 Regolazione della posizione delle staffe ................................... 108

7.6 Precauzioni ......................................................................... 109

7.7 Collegamento del piano cottura alla rete elettrica ...................... 10989

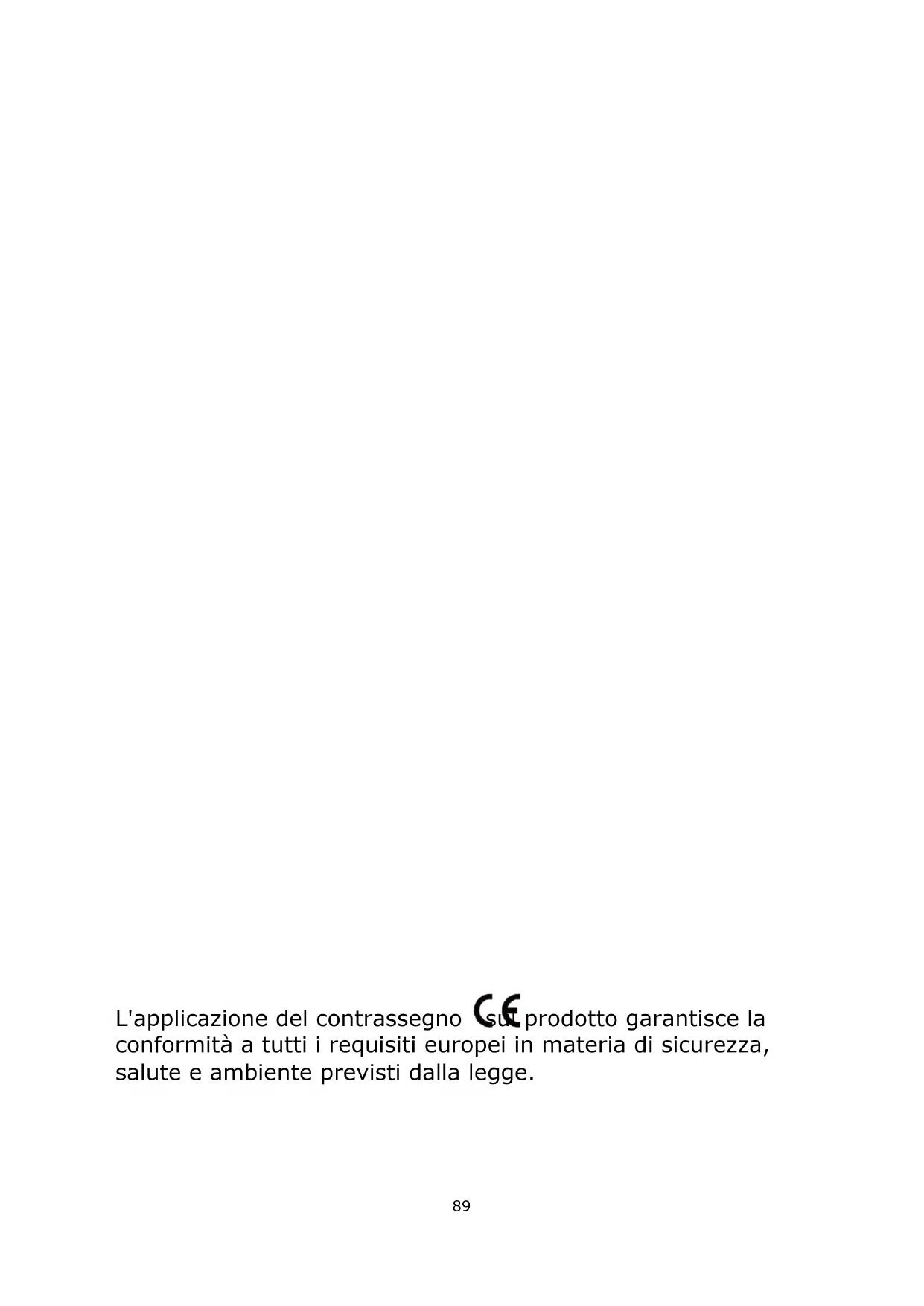

L'applicazione del contrassegno sul prodotto garantisce la conformità a tutti i requisiti europei in materia di sicurezza, salute e ambiente previsti dalla legge.90

1.1 Avvertenze per la sicurezza

La vostra sicurezza è molto importante per noi. Leggere attentamente queste informazioni prima di utilizzare il piano cottura.

1.2.1 Rischio di scosse elettriche

• Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione o altre attività simili.

• Il collegamento a un impianto di messa a terra perfettamente funzionante è fondamentale, oltre che obbligatorio.

• Eventuali modifiche all'impianto elettrico domestico devono essere effettuate solo da un elettricista qualificato.

• L'inosservanza di questo avviso può causare scosse elettriche anche fatali.

1.2.2 Rischio di tagli

• Attenzione: i bordi del pannello sono taglienti.

• Prestare particolare attenzione per evitare tagli o lesioni personali.

1.2.3 Istruzioni importanti per la sicurezza

• Leggere attentamente queste istruzioni prima di installare o utilizzare questo elettrodomestico.

• Non collocare mai prodotti o materiali combustibili su questo elettrodomestico.

• Estendere tali informazioni alla persona responsabile dell'installazione dell'elettrodomestico per ridurre i costi di installazione.

• Per evitare pericoli, questo elettrodomestico deve essere installato in conformità a queste istruzioni per l'installazione.

• Questo elettrodomestico deve essere correttamente installato e collegato a terra solo da un tecnico qualificato.

• Questo elettrodomestico deve essere collegato a un circuito provvisto di interruttore di isolamento che garantisca il distacco totale dalla fonte di alimentazione.

• Se l'elettrodomestico non viene installato correttamente, la garanzia ed eventuali reclami potrebbero non essere più validi.

• Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche,91 sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli.

• Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

• Avvertenza: se la superficie è incrinata, spegnere l'elettrodomestico per evitare il rischio di scosse elettriche per le superfici di cottura in vetroceramica o materiale simile che proteggono i componenti sotto tensione.

• Non collocare oggetti metallici, ad es. coltelli, forchette, cucchiai e coperchi, sulla superficie del piano cottura perché potrebbero riscaldarsi.

• Non adoperare elettrodomestici per la pulizia a vapore.

• Non pulire il piano cottura con apparecchi a vapore.

• L'elettrodomestico non è progettato per l'uso tramite timer esterni e sistemi di controllo remoto separati.

• AVVERTENZA: per evitare il rischio di incendi, non collocare oggetti sulle superfici di cottura.

• Il processo di cottura deve essere controllato continuamente. Un processo di cottura breve deve essere sorvegliato costantemente.

• AVVERTENZA: la cottura con oli o grassi può essere pericolosa e può causare incendi se il piano cottura rimane incustodito. In caso di incendio, non provare MAI a estinguerlo con l'acqua; spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antincendio.

1.3 Uso e manutenzione

1.3.1 Rischio di scosse elettriche

• Se il piano cottura è danneggiato o incrinato, non utilizzarlo per la cottura. In caso di rottura o incrinatura della superficie del piano cottura, scollegare immediatamente l'elettrodomestico dalla presa elettrica e rivolgersi a un tecnico qualificato.

• Scollegare il piano cottura dalla presa di corrente prima della pulizia o della manutenzione.

• L'inosservanza di questo avviso può causare scosse elettriche anche fatali.92

1.3.2 Rischi per la salute

• Questo elettrodomestico è conforme gli standard di sicurezza elettromagnetica.

• Ciononostante, i portatori di pacemaker cardiaci o altri impianti elettrici (ad es. pompe per insulina) devono consultare il loro medico o il produttore dell'impianto prima di utilizzare questo elettrodomestico, allo scopo di accertarsi che il funzionamento dei loro impianti non venga disturbato dal campo elettromagnetico prodotto dall'elettrodomestico.

• L'inosservanza di questo avviso può causare eventi fatali.

1.3.3 Rischi causati dalla superficie calda

• Durante l'uso, i componenti accessibili di questo elettrodomestico si riscaldano abbastanza da causare ustioni.

• Fino a quando la superficie è calda, non toccare il vetro a induzione con il corpo, gli indumenti o altri oggetti diversi dagli utensili di cucina adatti.

• Tenere lontani i bambini.

• I manici delle casseruole potrebbero diventare caldi al tatto. Accertarsi che i manici delle casseruole non sporgano su altre zone di cottura attivate. Tenere lontani i manici dalla portata dei bambini.

• L'inosservanza di questo avviso può causare ustioni e scottature.

1.3.4 Rischio di tagli

• Con il coperchio di sicurezza ritratto, la lama del raschietto per il piano cottura è affilata come un rasoio. Prestare estrema attenzione e conservarlo sempre in un luogo sicuro e lontano dalla portata dei bambini.

• Prestare particolare attenzione per evitare tagli o lesioni personali.

1.3.5 Istruzioni importanti per la sicurezza

• Non lasciare mai l'elettrodomestico incustodito durante l'uso. La bollitura causa fuoriuscite di fumo e grasso che potrebbero infiammarsi.

• Non utilizzare mai l'elettrodomestico come superficie da lavoro o stoccaggio.

• Non lasciare mai oggetti o utensili sull'elettrodomestico.

• Non collocare o lasciare oggetti magnetizzabili (ad es. carte di credito, schede di memoria) oppure dispositivi elettronici (ad es. computer, lettori MP3) vicino all'elettrodomestico, in quanto il campo elettromagnetico che produce potrebbe smagnetizzarli.93

• Non utilizzare mai l'elettrodomestico per riscaldare l'ambiente.

• Dopo l'uso, spegnere sempre le zone di cottura e il piano cottura come descritto in questo manuale (utilizzando i comandi touch). Non basarsi sulla funzione di rilevamento delle pentole per lo spegnimento delle zone di cottura quando le pentole vengono rimosse.

• Non consentire ai bambini di giocare con l'elettrodomestico né di sedersi o arrampicarsi sull'elettrodomestico.

• Non riporre oggetti che potrebbero attirare i bambini nei pensili sopra l'elettrodomestico. Se i bambini si arrampicano sul piano cottura, potrebbero subire gravi lesioni.

• Non lasciare i bambini soli o incustoditi nella zona di utilizzo dell'elettrodomestico.

• I bambini o le persone affetti da disabilità che limitano la loro capacità di utilizzare l'elettrodomestico devono essere istruiti sull'uso da una persona responsabile. La persona che li istruisce deve accertarsi che siano in grado di adoperare l'elettrodomestico senza rischi per sé e per le persone circostanti.

• Non riparare o sostituire componenti dell'elettrodomestico, a meno che non sia consigliato appositamente nel manuale. Tutte le altre operazioni di manutenzione devono essere effettuate da un tecnico qualificato.

• Non collocare o lasciar cadere oggetti pesanti sul piano cottura.

• Non salire sul piano cottura.

• Non utilizzare pentole con bordi irregolari né trascinare pentole sulla superficie del vetro a induzione, altrimenti potrebbe graffiarsi.

• Non utilizzare pagliette o altri materiali abrasivi per la pulizia del piano cottura, perché potrebbero graffiare il vetro a induzione.

• Questo elettrodomestico è destinato all'uso domestico e a utilizzi simili a quelli di seguito indicati: zone cucina per il personale di officine, uffici e altri ambienti lavorativi; case coloniche; clienti di hotel, motel e altri ambienti residenziali; bed & breakfast.

• AVVERTENZA: l'elettrodomestico e i componenti accessibili diventano molto caldi durante l'uso.

• AVVERTENZA: utilizzare solo le protezioni per il piano cottura progettate dal produttore dell'elettrodomestico da cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni per l'uso come protezioni idonee o incorporate nell'elettrodomestico. L'uso di protezioni inadeguate può causare incidenti.

• Non toccare le resistenze.94

• Tenere lontani i bambini di età inferiore a 8 anni se non sono sorvegliati continuamente.

• Tenere l'elettrodomestico e il cavo lontano dalla portata di bambini di età inferiore a 8 anni. Congratulazioni per l'acquisto del nuovo piano cottura a induzione. Si raccomanda di leggere attentamente il manuale di istruzioni/installazione per installare e utilizzare correttamente il piano cottura a induzione. Per l'installazione, consultare l'apposita sezione. Leggere attentamente tutte le istruzioni di sicurezza prima dell'uso e conservare il manuale di istruzioni/installazione per future consultazioni.

2. Presentazione del prodotto

4. Comando di accensione

5. Pannello dei comandi

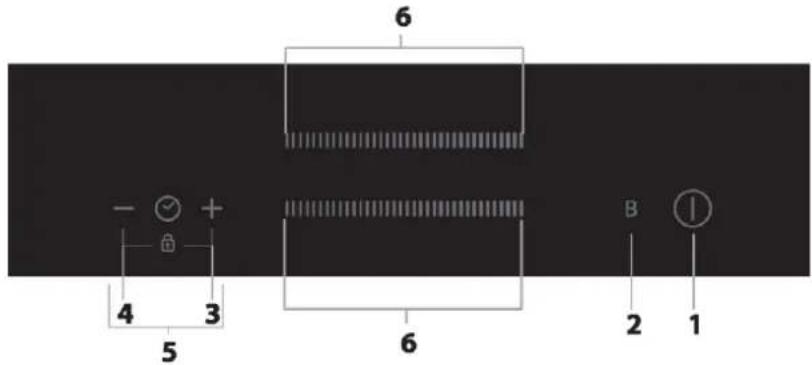

2.2 Pannello dei comandi

1. Comando di accensione e spegnimento

3. Comando regolazione aumento timer

4. Comando regolazione riduzione timer

5. Comando di blocco

6. Comando della potenza a cursore95

2.3 Principio di funzionamento

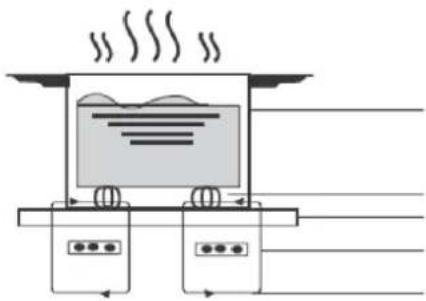

La cottura a induzione è una tecnologia di cottura sicura, avanzata, efficiente ed economica. La cottura avviene tramite vibrazioni elettromagnetiche che generano calore nella pentola in maniera diretta e non indiretta, tramite il riscaldamento della superficie in vetro. Il vetro diventa caldo solo perché la pentola si riscalda.

2.4 Prima di utilizzare il nuovo piano cottura a induzione

• Leggere attentamente questa guida, con particolare attenzione alla sezione "Avvertenze per la sicurezza".

• Rimuovere l'eventuale pellicola protettiva sul piano cottura a induzione.

2.5 Specifiche tecniche

Piano cottura HDIMC30 Zone di cottura 2 zone Tensione di alimentazione 220-240 V ~ 50 o 60 Hz Potenza elettrica installata 3500W Dimensioni del prodotto - L×P×A (mm) 288×520×56 Dimensioni dell'incasso - A×B (mm) 268×500

• I comandi rispondono al tocco, per cui non occorre applicare pressione.

• Utilizzare il polpastrello e non la punta del dito.

• Ogni tocco registrato produce un segnale acustico.

• Accertarsi che i comandi siano sempre puliti, asciutti e non coperti da oggetti (ad es. utensili o panni). Anche un sottile velo d'acqua può impedire il corretto funzionamento dei comandi.96

3.2 Scelta degli utensili da cucina

• Adoperare solo utensili da cucina idonei per la cottura a induzione. Controllare il simbolo della cottura a induzione sull'imballo o sul fondo della pentola.

• È possibile accertarsi che l'utensile di cucina sia idoneo effettuando una prova magnetica. Avvicinare un magnete alla base della pentola. Se il magnete viene attirato, la pentola è idonea per la cottura a induzione.

• Se non è disponibile un magnete:

1. collocare un po' d'acqua nella pentola da controllare.

2. Se non lampeggia sul display e l'acqua si scalda, la pentola è idonea.

• Gli utensili da cucina realizzati con i seguenti materiali non sono idonei: acciaio inox puro, alluminio o rame senza base magnetica, vetro, legno, porcellana, ceramica e terracotta. Non adoperare utensili da cucina con i bordi irregolari o la base curva. Accertarsi che la base della pentola sia liscia, che si appoggi interamente sul vetro e che sia delle stesse dimensioni della zona di cottura. Utilizzare pentole di diametro adeguato, come illustrato nella figura della zona selezionata. La massima efficienza si ottiene adoperando una pentola di diametro lievemente superiore a quello della zona di cottura. Se si utilizza una pentola di dimensioni inferiori, l'efficienza sarà inferiore a quella prevista. Pentole di diametro inferiore a 140 mm potrebbero non essere rilevate dal piano cottura. Centrare la pentola sulla zona di cottura. Le pentole poggiate sul piano cottura a induzione devono essere sempre sollevate e non trascinate, altrimenti il vetro potrebbe graffiarsi.

3.3.1 Inizio della cottura97

Toccare per 3 secondi il comando di accensione/spegnimento. Dopo l'accensione, viene emesso un segnale acustico e tutto il display visualizza "–" o "– –”, indicando che il piano cottura a induzione è in modalità di attesa.

Collocare una pentola idonea sulla zona di cottura da utilizzare.

• Accertarsi che il fondo della pentola e la superficie della zona di cottura siano puliti e asciutti.

Toccando il comando a cursore della zona scaldante, un indicatore vicino al tasto lampeggia.

Selezionare un'impostazione della temperatura toccando il comando a cursore.

• Se non si sceglie un'impostazione della temperatura entro 1 minuto, il piano cottura a induzione si spegne auto- maticamente. In tal caso, occorre ricominciare dal punto 1.

• È possibile modificare l'impostazione della temperatura in qualunque momento durante la cottura.

Il display visualizza l'indicazione lampeggiante alternativamente all'impostazione della temperatura In tal caso:

• non è stata collocata una pentola sulla zona di cottura corretta;

• la pentola utilizzata non è adatta alla cottura a induzione;

• la pentola è troppo piccola o non è centrata correttamente sulla zona di cottura. Se non si colloca una pentola idonea sulla zona di cottura, il riscaldamento non avviene. Se non viene collocata una pentola idonea sulla zona di cottura, il display si spegne automaticamente dopo 2 minuto.

3.3.2 Fine della cottura

Toccare il comando di selezione della zona scaldante da spegnere.

Spegnere la zona di cottura toccando il cursore verso sinistra.

• Accertarsi che il display indichi "0".

accensione spegnimento98 Spegnere l'intero piano cottura toccando il comando di accensione/spegnimento.

Attenzione alle superfici calde H indica che la zona di cottura è calda al tatto. L'indicazione scompare quando la superficie si è raffreddata a una temperatura sicura. Se occorre scaldare altre pentole, per risparmiare energia è possibile utilizzare il piano cottura ancora caldo.

3.3.3 Uso della funzione Boost

Attivazione della funzione Boost Toccare il comando di selezione della zona scaldante

Toccando il comando Boost , l'indicatore della zona visualizza "b" e la potenza raggiunge il massimo.

Annullamento della funzione Boost Toccando il comando di selezione della zona scaldante desiderata per annullare la funzione Boost.

Toccando il comando "Boost" per annullare la funzione Boost, viene ripristinata l'impostazione originaria della zona di cottura.

• La funzione può essere utilizzata in qualunque zona di cottura.

• L'impostazione originaria della zona di cottura viene ripristinata dopo 5 minuti.

• Se l'impostazione originaria della temperatura era 0, dopo 5 minuti tornerà a 9.

3.3.4 Blocco dei comandi

• I comandi possono essere bloccati per impedire utilizzi indesiderati (ad es. i bambini potrebbero accendere accidentalmente le zone di cottura).

• Quando sono bloccati, sono disabilitati tutti i comandi tranne quello di accensione/spegnimento.99 Per bloccare i comandi Tenere premuti contemporaneamente Timer "–" e Timer "+" per qualche istante. L'indicatore del timer visualizza "Lo" Per sbloccare i comandi Tenere premuti contemporaneamente Timer "–" e Timer "+" per qualche istante.

Quando il piano cottura è in modalità blocco, sono disabilitati tutti i comandi tranne quello di accensione/spegnimento . In caso di emergenza, è sempre possibile spegnere il piano cottura a induzione con il comando di accensione/spegnimento , ma occorrerà prima sbloccare il piano cottura.

3.3.5 Comando del timer

Il timer può essere adoperato in due modi diversi:

• Può essere utilizzato come promemoria minuti. In questo caso, il timer non spegne la zona di cottura quando il tempo è impostato.

• È possibile impostarlo in modo che vengano spente una o più zone di cottura dopo il tempo impostato. Il timer conta fino a 99 minuti. a) Utilizzo del timer come promemoria minuti Se non si seleziona alcuna zona di cottura Accertarsi che il piano cottura sia acceso. Nota: il promemoria minuti può essere utilizzato anche senza selezionare alcuna zona di cottura.

Toccare "+" sui comandi del timer. L'indicatore del promemoria inizia a lampeggiare e il display del timer visualizza "10". Impostare il tempo toccando il comando "–" o "+" del timer. Suggerimento: toccare il comando "–" o "+" del timer una sola volta per aumentare o ridurre il tempo con incrementi di 1 minuto. Tenere premuto il comando "–" o "+" del timer per aumentare o ridurre il tempo con incrementi di 10 minuti.

Toccando contemporaneamente "–" e "+", il timer si annulla e il display dei minuti visualizza "00".100 Quando il tempo è impostato, il conto alla rovescia comincia immediatamente. Il display indica il tempo rimanente e l'indicatore del timer lampeggia per 5 secondi.

Viene emesso un segnale acustico per 30 secondi e l'indicatore del timer visualizza "– –" una volta trascorso il tempo impostato.

b) Impostazione del timer per lo spegnimento della zona di cottura Impostare una zona Toccare il comando a cursore della zona scaldante.

Impostare il tempo toccando il comando "–" o "+" del timer. Suggerimento: toccare il comando "–" o "+" del timer una sola volta per ridurre o aumentare il tempo con incrementi di 1 minuto. Tenere premuto il comando "–" o "+" del timer per ridurre o aumentare il tempo con incrementi di 10 minuti.

Toccando contemporaneamente i comandi "–" e "+", il timer si annulla e il display dei minuti visualizza "00".

Quando il tempo è impostato, il conto alla rovescia comincia immediatamente. Il display indica il tempo rimanente e l'indicatore del timer lampeggia per 5 secondi. NOTA: il puntino rosso accanto all'indicatore del livello di potenza si accende, indicando che la zona è selezionata.

Una volta scaduto il timer della cottura, la zona di cottura corrispondente si spegne automaticamente.

Altre zone di cottura rimangono in funzione se sono state accese precedentemente.101 Per impostare più zone: La procedura per l'impostazione di più zone è simile a quella per l'impostazione di una sola zona. Quando si imposta il tempo per più zone di cottura contemporaneamente, i punti decimali delle relative zone di cottura sono attivi. Il display dei minuti mostra il timer dei minuti. Il punto della zona corrispondente lampeggia. Il funzionamento è illustrato di seguito:

(impostato a 15 minuti)

(impostato a 45 minuti)

Una volta scaduto il conto alla rovescia, la zona corrispondente si spegne. Viene nuovamente visualizzato, quindi, il nuovo timer dei minuti e il punto della zona corrispondente lampeggia. Il funzionamento è illustrato a destra:

(impostato a 30 minuti)

Toccando il comando di selezione della zona scaldante riscaldamento, il timer corrispondente viene visualizzato nell'indicatore del timer. c) Disattivazione del timer Toccare il comando di selezione della zona scaldante per cui disattivare il timer.

Toccando contemporaneamente "–" e "+", il timer si annulla e il display dei minuti visualizza "00".

Toccando il comando a cursore per impostare il timer su "00", il timer viene annullato.

3.3.6 Tempi di funzionamento predefiniti

Lo spegnimento automatico è una funzione di protezione del piano cottura a induzione. Arresta automaticamente il piano cottura nel caso in cui ci si dimentichi di spegnerlo. I tempi di funzionamento predefiniti per i vari livelli di potenza sono indicati nella tabella seguente: Livello di potenza

Timer di funzionamento predefinito (ore)

Quando si toglie la pentola, il piano cottura a induzione può interrompere immediatamente il riscaldamento e si spegne automaticamente dopo 2 minuti.

I portatori di pacemaker devono consultare il loro medico prima di adoperare questa unità.102

Cosa? Come? Importante Sporcizia quotidiana sul vetro (impronte, segni, macchie lasciate dagli alimenti o fuoriuscite di sostanze non zuccherose sul vetro)

1. Spegnere il piano cottura.

2. Pulire il vetro ancora caldo (ma non

bollente) con un detersivo per piani cottura.

3. Sciacquare e asciugare con carta

assorbente o un panno.

4. Accendere il piano cottura.

• Quando si spegne il piano cottura, le superfici calde non sono più indicate, per cui la zona di cottura potrebbe essere ancora calda. Prestare molta attenzione.

• Pagliette doppie, alcune pagliette in nylon e detersivi aggressivi possono graffiare il vetro. Leggere sempre l'etichetta per accertarsi che il detersivo o la paglietta siano idonei.

• Non lasciare residui di pulizia sul piano cottura, altrimenti il vetro potrebbe macchiarsi. Fuoriuscite di alimenti bolliti, fusi e molto zuccherosi sul vetro Rimuovere immediatamente tali fuoriuscite con una paletta per il pesce, una spatola o un raschietto, idonei per piani cottura in vetro, prestando attenzione alle superfici delle zone di cottura calde:

1. Staccare la spina del piano cottura

dalla presa elettrica.

2. Tenere il raschietto o altro utensile

a un angolo di 30° e rimuovere sporcizia o fuoriuscite sulla zona calda del piano cottura.

3. Pulire la sporcizia o le fuoriuscite

con carta assorbente o uno strofinaccio.

4. Seguire i punti da 2 a 4, "Sporcizia

quotidiana sul vetro".

• Rimuovere prima possibile le macchie residue di fuoriuscite, alimenti fusi o zuccherini. Se si raffreddano sul vetro, potrebbe essere difficile eliminarle e la superficie del vetro potrebbe danneggiarsi irreparabilmente.

• Pericolo di tagli: con il coperchio di sicurezza ritratto, la lama del raschietto è affilata come un rasoio. Prestare estrema attenzione e conservarlo sempre in un luogo sicuro e lontano dalla portata dei bambini. Fuoriuscite sui comandi touch

1. Spegnere il piano cottura.

2. Bagnare la fuoriuscita

3. Strofinare l'area dei comandi touch

con un panno o una spugna pulita e inumidita.

4. Asciugare perfettamente la zona

con carta assorbente.

5. Accendere il piano cottura.

• Se è presente liquido sui comandi, il piano cottura potrebbe emettere un segnale acustico e spegnersi automaticamente, e i comandi potrebbero non funzionare. Asciugare perfettamente l'area dei comandi touch prima di accendere il piano cottura.103

5. Suggerimenti e istruzioni utili

Problema Possibili cause Rimedi Il piano cottura a induzione non si accende. Assenza di corrente elettrica. Controllare se il piano cottura a induzione è collegato a una fonte di alimentazione funzionante. Controllare se si è verificato un blackout in casa o in zona. Se il problema non si risolve dopo tutti questi controlli, chiamare un tecnico qualificato. I comandi touch non rispondono. I comandi sono bloccati. Sbloccare i comandi. Per le istruzioni, consultare la sezione che descrive l'uso del piano cottura a induzione. I comandi touch sono difficili da azionare. È possibile che sia presente un velo d'acqua sui comandi o che si utilizzi la punta del dito per toccarli. Accertarsi che l'area dei comandi touch sia asciutta e utilizzare il polpastrello quando si toccano i comandi. Il vetro è graffiato. Utensili da cucina con bordi irregolari. Adoperare utensili da cucina con basi piatte e lisce. Vedere "Scelta degli utensili da cucina".

Uso di pagliette abrasive o prodotti di pulizia inadeguati. Vedere "Cura e pulizia". Alcune pentole producono crepitii e ticchettii. Questi rumori possono essere dovuti ai materiali con cui sono realizzati gli utensili da cucina (strati di metalli differenti che vibrano in maniera diversa). Questo fenomeno è normale per gli utensili da cucina e non indica un problema. Il piano cottura a induzione emette un lieve ronzio quando è impostata una temperatura elevata. Questo rumore è dovuto alla tecnologia della cottura a induzione. Il rumore è normale ma dovrebbe diminuire o scomparire quando si riduce l'impostazione della temperatura. Rumore della ventola proveniente dal piano cottura a induzione. La ventola di raffreddamento interna del piano cottura a induzione si accende per evitare il surriscaldamento dei componenti elettronici. Può rimanere in funzione anche dopo aver spento il piano cottura a induzione. Questo funzionamento è normale e non richiede alcun intervento. Non staccare la spina del piano cottura a induzione quando è in funzione la ventola.104 Le pentole non si riscaldano e il display indica Il piano cottura a induzione non rileva la pentola perché non è adatta alla cottura a induzione. Il piano cottura a induzione non rileva la pentola perché è troppo piccola per la zona di cottura o non è centrata correttamente sulla zona di cottura. Adoperare utensili di cucina idonei per la cottura a induzione. Vedere la sezione "Scelta degli utensili da cucina". Centrare la pentola e accertarsi che la base sia adatta alle dimensioni della zona di cottura. Il piano cottura a induzione o una zona di cottura si spegne all'improvviso, viene emesso un segnale acustico e viene visualizzato un codice di errore (che generalmente alterna una o due cifre sul display del timer della cottura). Guasto tecnico. Prendere nota delle lettere e dei numeri dell'errore, staccare la spina del piano cottura a induzione e rivolgersi a un tecnico qualificato.

6. Indicazione dei guasti e significato

Il piano cottura a induzione è dotato di una funzione di autodiagnosi. Grazie a questa funzione, il tecnico è in grado di controllare il funzionamento di vari componenti senza smontare la superficie del piano cottura. Soluzione dei problemi

1) Codice di guasto durante l'uso e relativa soluzione:

Codice di guasto Problema Soluzione Ripristino automatico

La tensione di alimentazione è superiore alla tensione nominale. Controllare se la fonte di alimentazione è normale. Controllare se la fonte di alimentazione è normale prima di accendere il piano cottura a induzione

La tensione di alimentazione è inferiore alla tensione nominale.

Il sensore della piastra in ceramica indica una temperatura elevata. (1#) Attendere che la temperatura della piastra in ceramica torni normale. Toccare il pulsante di accensione/spegnimento per riavviare l'unità.

Il sensore della piastra in ceramica indica una temperatura elevata. (2#)

Temperatura IGBT elevata. (1#) Attendere che la temperatura IGBT torni normale. Toccare il pulsante di accensione/spegnimento per riavviare l'unità. Controllare se la ventola funziona regolarmente. In caso contrario, sostituire la ventola.

Temperatura IGBT elevata. (2#) Senza ripristino automatico F3/F6 Corto circuito o guasto del sensore della temperatura della piastra in ceramica. (F3 per 1#, F6 per 2#) Controllare il collegamento o sostituire il sensore della temperatura della piastra in ceramica. F4/F7 Circuito aperto o guasto del sensore della temperatura della piastra in ceramica. (F4 per 1#, F7 per 2#)105 F5/F8 Valore non valido o guasto del sensore della temperatura della piastra in ceramica. (F5 per 1#, F8 per 2#)

F9/FA Guasto del sensore della temperatura IGBT. (corto circuito / circuito aperto per 1#) Sostituire la scheda di alimentazione. FC/FD Guasto del sensore della temperatura IGBT. (corto circuito / circuito aperto per 2#)

2) Guasto specifico e soluzione

Guasto Problema Soluzione A Soluzione B Quando si inserisce la spina dell'unità, il LED non si accende. Alimentazione assente. Controllare se la spina è fissata saldamente nella presa e se la presa funziona.

Problema di collegamento della scheda di alimentazione accessoria e della scheda del display. Controllare il collegamento.

La scheda di alimentazione accessoria è danneggiata. Sostituire la scheda di alimentazione accessoria.

La scheda del display è danneggiata. Sostituire la scheda del display.

Alcuni pulsanti non funzionano o il display a LED non è normale. La scheda del display è danneggiata. Sostituire la scheda del display.

L'indicatore della modalità di cottura si accende ma il riscaldamento non si avvia. Temperatura elevata del piano cottura. La temperatura ambiente potrebbe essere eccessiva. Possibile ostruzione dell'ingresso o dell'uscita dell'aria.

Problema della ventola. Controllare se la ventola funziona regolarmente. In caso contrario, sostituire la ventola.

La scheda di alimen- tazione è danneggiata. Sostituire la scheda di alimentazione.

Durante l'uso, il riscaldamento si arresta improvvisamente e il display visualizza l'indicazione "u" lampeggiante. Tipo di pentola errato. Utilizzare una pentola appropriata (fare riferimento al manuale di istruzioni). Il circuito di rilevamento della pentola è danneggiato. Sostituire la scheda di alimentazione. Il diametro della pentola è insufficiente. Il piano cottura si è surriscaldato. L'unità si è surriscaldata. Attendere che la tempe- ratura torni normale. Premere il pulsante di accensione/spegnimento per riavviare l'unità. Le zone scaldanti sullo stesso lato (ad es. la prima e la seconda zona) visualizzano l'indicazione "u". Problema di collega- mento della scheda di alimentazione e della scheda del display. Controllare il collegamento.

Il componente per la comunicazione della scheda del display è danneggiato. Sostituire la scheda del display.

La scheda principale è danneggiata. Sostituire la scheda di alimentazione.106 Il motore della ventola emette un rumore anomalo. Il motore della ventola è danneggiato. Sostituire la ventola.

Le indicazioni precedenti sono fornite per valutare e comprendere il significato di guasti comuni. Per evitare pericoli e danni al piano cottura a induzione, non smontarlo.

7.1 Scelta delle attrezzature per l'installazione

Praticare un foro sul top di cucina attenendosi alle dimensioni indicate nel disegno. Per l'installazione e l'uso, lasciare almeno 50 mm di spazio attorno al foro. Accertarsi che lo spessore del top di cucina sia almeno 30 mm. Per il top di cucina scegliere un materiale isolante e resistente al calore (come materiale per la superficie del top di cucina non utilizzare legno e materiali simili, fibrosi o igroscopici, non impregnati) per evitare scosse elettriche e ampie deformazioni dovute all'irraggiamento termico della piastra di cottura. Attenersi alle indicazioni seguenti:

Nota: la distanza di sicurezza tra i lati del piano cottura e le superfici interne del top di cucina deve essere almeno 3 mm.

Min 50 Min 50 Min 50 Min 50 Min 3 mm Accertarsi sempre che il piano cottura a induzione sia adeguatamente ventilato e che i fori di ingresso e uscita dell'aria non siano ostruiti. Accertarsi che il piano cottura a induzione funzioni perfettamente. Attenersi alle seguenti illustrazioni.

Nota: la distanza di sicurezza tra il piano cottura e i pensili sovrastanti deve essere almeno 760 mm.

Min 50 Min 20 Ingresso dell'aria Uscita dell'aria 5 mm AVVERTENZA: garantire un'adeguata ventilazione. Accertarsi che il piano cottura a induzione sia adeguatamente ventilato e che i fori di ingresso e uscita dell'aria non siano ostruiti. Per evitare il contatto accidentale con il fondo surriscaldato del piano cottura o scosse elettriche improvvise durante il lavoro, è necessario collocare un inserto in legno, fissato tramite viti, a una distanza minima di 50 mm dal fondo del piano cottura. Attenersi ai requisiti indicati di seguito.

Attorno alla parte esterna del piano cottura sono presento fori di ventilazione. Quando si colloca in posizione il piano cottura, È NECESSARIO accertarsi che questi fori non siano ostruiti dal top di cucina.

• Tenere presente che la colla che unisce il materiale di plastica o di legno al mobile deve resistere a temperature non inferiori a 150 °C per evitare il distacco della pannellatura.

• La parete posteriore, le superfici adiacenti e quelle circostanti devono resistere a una temperatura di 90 °C.

7.2 Controlli da effettuare prima dell'installazione del

• Il top di cucina deve essere dritto e a livello, senza membri strutturali che interferiscono con i requisiti di spazio.

• Il materiale del top di cucina deve essere isolante e resistente al calore.

• Se il piano cottura viene installato su un forno, il forno deve essere dotato di ventola di raffreddamento incorporata.

• L'installazione deve essere effettuata considerando tutte le tolleranze necessarie e in conformità alle norme e ai regolamenti vigenti.

• L'impianto elettrico deve includere un adeguato interruttore di isolamento che consenta di scollegare completamente la fonte di alimentazione, montato e collocato in conformità alle norme e ai regolamenti locali sugli impianti elettrici. L'interruttore di isolamento deve essere di tipo approvato e deve garantire una separazione dei contatti in aria di 3 mm su tutte le polarità (o in tutti conduttori di fase attivi, se le norme locali sugli impianti elettrici consentono questa variazione dei requisiti).

• Una volta installato il piano cottura, l'interruttore di isolamento deve essere facilmente accessibile per il cliente.

• In caso di dubbi inerenti all'installazione, rivolgersi agli enti locali e attenersi alle norme vigenti. Min 50 mm Max 5 mm Max 5 mm108

• Per le superfici delle pareti circostanti al piano cottura scegliere finiture resistenti al calore e facili da pulire (ad es. piastrelle di ceramica).

7.3 Controlli da effettuare dopo l'installazione del piano

• Il cavo di alimentazione non deve essere accessibile tramite sportelli o cassetti degli arredi.

• Gli arredi devono garantire un adeguato flusso di aria fresca per la ventilazione della base del piano cottura.

• Se il piano cottura è installato sopra un cassetto o un mobile, sotto la base del piano cottura deve essere installata una barriera di protezione termica.

• L'interruttore di isolamento deve essere facilmente accessibile per il cliente.

7.4 Controlli da effettuare prima del posizionamento delle

staffe di fissaggio L'unità deve essere collocata su una superficie liscia e stabile (è possibile utilizzare l'imballo). Non applicare forza sui comandi che sporgono dal piano cottura.

7.5 Regolazione della posizione delle staffe

Dopo l'installazione, fissare il piano cottura sul top di cucina avvitando le 4 staffe sulla parte inferiore del piano cottura (v. immagine). Regolare la posizione delle staffe in base allo spessore del top di cucina.

Dopo l'installazione, le staffe non devono mai toccare le superfici interne del top di cucina (v. figura).

1. Il piano cottura a induzione deve essere installato da personale o tecnici qualificati. Il produttore può

fornire tecnici professionisti. Non effettuare l'operazione da soli.

2. Il piano cottura non deve essere installato direttamente su lavastoviglie, frigoriferi, congelatori, lavatrici

o asciugatrici, in quanto l'umidità potrebbe danneggiare i componenti elettronici del piano cottura.

3. Il piano cottura a induzione deve essere installato in modo da ottimizzare l'irradiazione del calore,

per incrementarne l'affidabilità.

4. La parete e la zona scaldante a induzione sopra il top di cucina devono resistere al calore.

5. Per evitare danni, lo strato a sandwich e l'adesivo devono essere resistenti al calore.

6. Non adoperare elettrodomestici per la pulizia a vapore.

7.7 Collegamento del piano cottura alla rete elettrica

Questo piano cottura deve essere collegato alla rete elettrica solo da una persona qualificata. Controlli da effettuare prima del collegamento del piano cottura alla rete elettrica:

1. L'impianto elettrico deve essere in grado di sostenere la potenza assorbita dal piano

2. La tensione deve corrispondere a quella specificata sulla targhetta.

3. Le sezioni dei cavi di alimentazione devono resistere al carico specificato sulla targhetta.

Per collegare il piano cottura alla rete elettrica, non adoperare adattatori, riduttori o dispositivi di derivazione, in quanto possono causare surriscaldamenti e incendi. Il cavo di alimentazione non deve entrare a contatto con parti calde e deve essere collocato in modo che la temperatura non sia mai superiore a 75 °C in ogni punto.

Chiedere a un elettricista se l'impianto elettrico è idoneo senza modifiche. Eventuali modifiche devono essere effettuate solo da un elettricista qualificato. L'alimentazione deve essere collegata in conformità alle norme pertinenti o con un interruttore unipolare. Il metodo di collegamento è illustrato di seguito.

• Se il cavo è danneggiato o deve essere sostituito, per evitare incidenti l'operazione deve essere effettuata da un rappresentante post-vendita con appositi utensili.

• Se l'elettrodomestico è collegato direttamente alla rete elettrica, è necessario installare un interruttore onnipolare con un'apertura minima di 3 mm tra i contatti.

• L'installatore deve accertarsi che il collegamento elettrico sia corretto e conforme alle normative in materia di sicurezza.

• Il cavo non deve essere piegato o compresso.

• Il cavo deve essere controllato regolarmente e deve essere sostituito solo da un tecnico autorizzato.

• Il conduttore giallo/verde del cavo di alimentazione elettrica deve essere collegato alla terra della rete e ai terminali dell'elettrodomestico.

• Il produttore non può essere ritenuto responsabile di eventuali incidenti risultanti dall'uso di elettro- domestici non collegati a terra o difetti di continuità della messa a terra.

• Se l'elettrodomestico è dotato di uscita per una presa, l'installazione deve essere eseguita in modo che tale uscita sia accessibile. Giallo/Verde Blu Marrone110

La superficie inferiore e il cavo di alimentazione del piano cottura non sono accessibili dopo l'installazione.

All'elettrodomestico è affisso il simbolo di conformità alla Direttiva europea 2012/19/CE in materia di smaltimento di rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Garantendo il corretto smaltimento dell'elettrodomestico, è possibile evitare possibili danni all'ambiente e alla salute umana causati dallo smaltimento inappropriato. Il simbolo sul prodotto indica che non può essere smaltito come rifiuto domestico normale. Il prodotto deve essere conferito in un punto di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche. Questo elettrodomestico richiede uno smaltimento rifiuti specialistico. Per ulteriori informazioni sul trattamento, il recupero e il riciclo di questo prodotto, rivolgersi all'ente locale competente, all'azienda addetta allo smaltimento dei rifiuti domestici o al rivenditore da cui è stato acquistato. Per informazioni più dettagliate sul trattamento, il recupero e il riciclo di questo prodotto, rivolgersi all'ente locale competente, all'azienda addetta allo smaltimento dei rifiuti domestici o al negozio dove è stato acquistato. SMALTIMENTO: non smaltire questo prodotto tra i rifiuti indifferenziati. Questi tipi di rifiuti devono essere raccolti separatamente per un trattamento speciale.111 Informazioni sul prodotto per i piani cottura elettrici domestici conformi al Regolamento UE n. 66/2014

Posizione Simbolo Valore Unità di misura Identificativo del modello

Tipo di piano cottura:

Piano cottura elettrico

Numero di zone e/o aree di cottura zone

Tecnologia di riscaldamento (zone di cottura e aree di cottura a induzione, zone di cottura radianti, piastre solide) Zone di cottura a induzione

Aree di cottura a induzione

Zone di cottura radianti

Per zone o aree di cottura circolari: diametro della superficie utile per ogni zona di cottura riscaldata elettricamente, arrotondato a 5 mm. Parte anteriore

Per zone o aree di cottura non circolari: lunghezza e larghezza della superficie utile per ogni zona o area di cottura riscaldata elettricamente, arrotondate a 5 mm. Posteriore sinistra

Consumo energetico per zona o area di cottura calcolato per kg Parte anteriore

electric cooking 180,5 Wh/kg Consumo energetico per il piano cottura calcolato per kg

electric hob 185,2 Wh/kg Norma applicata: EN 60350-2: Apparecchi elettrici per la cottura per uso domestico - Parte 2: Piani cottura - Metodi per la misura delle prestazioni. Suggerimenti per il risparmio energetico:

• Per ottimizzare l'efficienza del piano cottura, collocare la pentola al centro della zona di cottura.

• L'uso di un coperchio abbrevia i tempi di cottura e consente di risparmiare energia trattenendo il calore.

• Riducendo al minimo la quantità di liquidi o grassi, si riducono i tempi di cottura.

• Cominciare la cottura con un'impostazione alta e ridurla quando gli alimenti si sono riscaldati a sufficienza.

• Utilizzare pentole di diametro adeguato, come illustrato nella figura della zona selezionata. Queste informazioni devono essere considerate parte integrante del manuale d'uso dell'elettrodomestico.112 Inhalt
