NÁVOD NA OBSLUHU HHOB 100 HDIMC30 HOOVER

Návod na obsluhu indukčnej varnej dosky SLOVENSKY

Počet varných zón a/nebo ploch zóny

1.3.3 Nebezpečenstvo súvisiace s horúcim povrchom ................... 70

2.4 Pred použitím novej indukčnej varnej dosky ............................................... 73

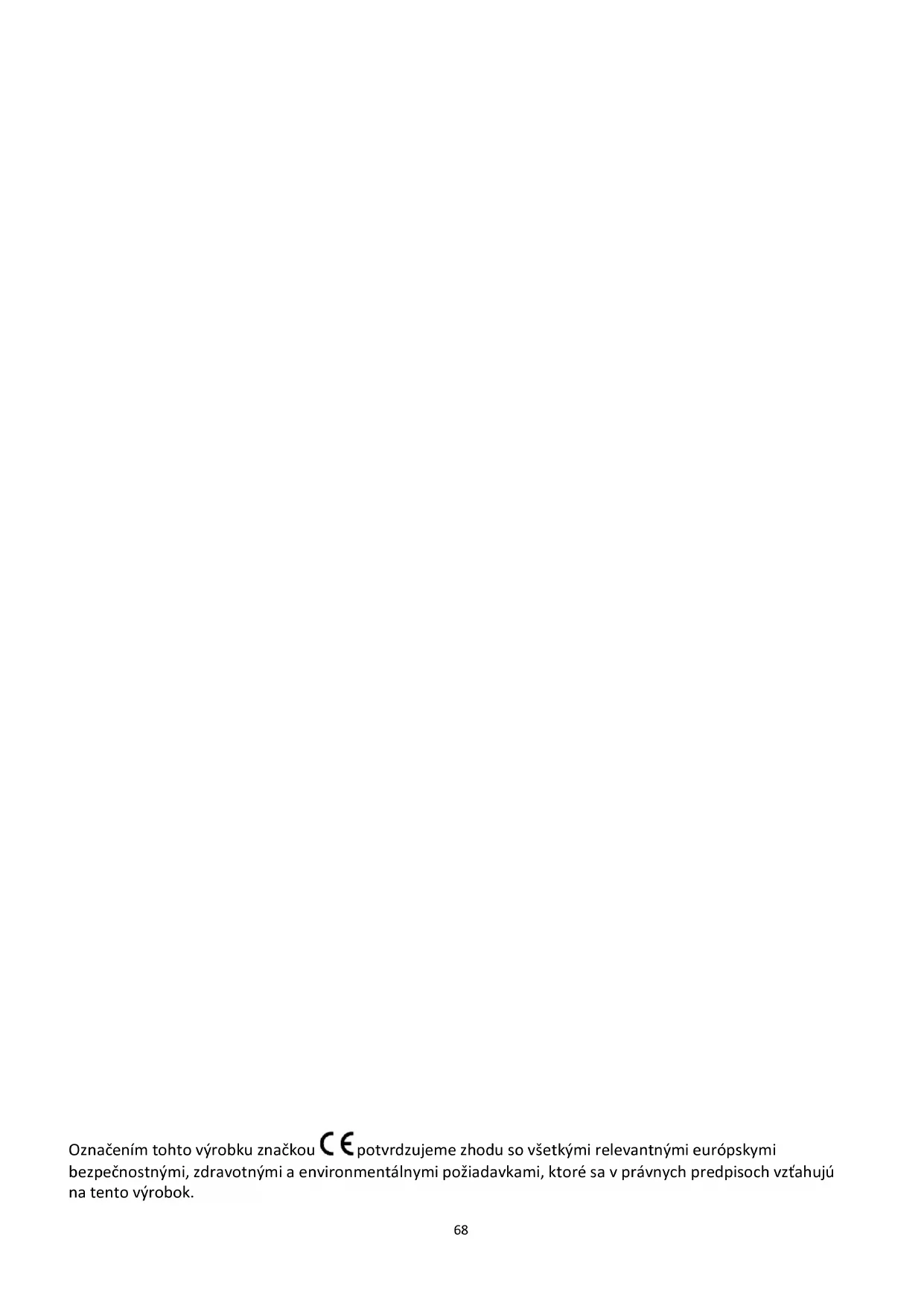

Označením tohto výrobku značkou potvrdzujeme zhodu so všetkými relevantnými európskymi bezpečnostnými, zdravotnými a environmentálnymi požiadavkami, ktoré sa v právnych predpisoch vzťahujú na tento výrobok.69

Vaša bezpečnosť je pre nás dôležitá. Skôr ako začnete varnú dosku používať, si prečítajte tieto informácie.

• Zariadenie odpojte od sieťového napájania predtým, ako na ňom budete vykonávať akúkoľvek prácu alebo údržbu.

• Pripojenie k dobrému uzemňovaciemu systému je podstatné a povinné.

• Úpravy domácej elektroinštalácie môže vykonať len kvalifikovaný elektrikár.

• Nedodržanie tohto odporúčania môže mať za následok zasiahnutie elektrickým prúdom alebo smrť.

1.2.2 Nebezpečenstvo porezania

• Buďte opatrní – okraje panela sú ostré.

• Nedostatočná opatrnosť môže viesť k zraneniu alebo porezaniu.

1.2.3 Dôležité bezpečnostné pokyny

• Pred inštaláciou alebo používaním tohto zariadenia si pozorne prečítajte tieto pokyny.

• Na toto zariadenie by sa nikdy nemali klásť horľavé materiály alebo výrobky.

• Tieto informácie dajte k dispozícii osobe zodpovednej za inštaláciu zariadenia, pretože by sa tým mohli znížiť náklady na inštaláciu.

• Aby ste sa vyhli nebezpečenstvu, toto zariadenie sa musí nainštalovať podľa tohto návodu na inštaláciu.

• Toto zariadeniu môže správne nainštalovať a uzemniť iba vhodne kvalifikovaná osoba.

• Toto zariadenie by sa malo pripojiť k obvodu, ktorý obsahuje izolačný vypínač, zabezpečujúci úplné odpojenie od napájania.

• Nesprávna inštalácia zariadenia by mohla spôsobiť neplatnosť záruky alebo nárokov na ručenie.

• Toto zariadenie môžu používať deti staršie než 8 rokov a osoby so zníženými telesnými, zmyslovými alebo duševnými schopnosťami alebo s nedostatkom skúseností a znalostí, len ak sú pod dozorom alebo dostali pokyny o používaní zariadenia bezpečným spôsobom a ak chápu nebezpečenstvá s ním súvisiace.

• Deti sa nesmú hrať s prístrojom. Čistenie a bežnú údržbu nesmú vykonávať deti bez dozoru.

• Ak došlo k poškodeniu napájacieho kábla, musí ho vymeniť výrobca, jeho servisný zástupca alebo podobne spôsobilé osoby, aby nedošlo k nebezpečenstvu.

• Varovanie: Ak je povrch prasknutý, vypnite zariadenie, aby ste zabránili možnosti úrazu elektrickým prúdom v prípade varných dosiek s povrchom zo sklokeramického alebo podobného materiálu, ktorý chráni súčiastky pod prúdom.70

• Kovové predmety, napríklad nože, vidličky, lyžičky a pokrievky by sa nemali odkladať na varnú dosku, pretože sa môžu veľmi zohriať.

• Nesmie sa používať parný čistič.

• Na čistenie varnej dosky nepoužívajte parný čistič.

• Zariadenie nie je určené na ovládanie pomocou externého časovača alebo samostatného systému diaľkového ovládania.

• VAROVANIE: Nebezpečenstvo vzniku požiaru: na varných povrchoch neuchovávajte žiadne predmety.

• Na proces varenia sa musí dohliadať. Pri príprave jedla s krátkou dobou varenia na jedlo nepretržite dohliadajte.

• VAROVANIE: Pri príprave pokrmov s tukmi alebo olejmi nenechávajte varnú dosku bez dozoru, pretože je to nebezpečné a hrozí nebezpečenstvo vzniku požiaru. NIKDY sa nesnažte uhasiť oheň vodou, ale spotrebič vypnite, a potom plameň zakryte, napríklad vekom alebo požiarnou dekou.

• Nevarte na zlomenom alebo prasknutom povrchu varnej dosky. Ak by sa povrch varnej dosky zlomil alebo praskol, zariadenie okamžite vypnite napájanie zo siete (zo zásuvky v stene) a kontaktujte kvalifikovaného technika.

• Pred čistením alebo údržbou vypnite varnú dosku zo zásuvky.

• Nedodržanie tohto odporúčania môže mať za následok zasiahnutie elektrickým prúdom alebo smrť.

• Ľudia s kardiostimulátorom alebo inými elektrickými implantátmi (napríklad inzulínovými pumpami) sa musia pred používaním tohto zariadenia poradiť s lekárom alebo výrobcom implantátu, aby sa uistili, že ich implantáty nebudú ovplyvnené elektromagnetickým poľom.

• Nedodržanie tohto odporúčania môže mať za následok smrť.

1.3.3 Nebezpečenstvo súvisiace s horúcim povrchom

• Počas používania sa prístupné súčasti tohto zariadenia veľmi zohrejú a môžu spôsobiť popálenie.

• Dbajte na to, aby ste sa až do vychladnutia povrchu indukčnej sklenenej varnej dosky nedostali do kontaktu s ňou vy, vaše oblečenie ani žiadny iný predmet okrem vhodného varného riadu.

• Deti udržiavajte v dostatočnej vzdialenosti.

• Rukoväte hrncov môžu byť na dotyk horúce. Skontrolujte, či rukoväte hrncov nepresahujú nad iné varné zóny, ktoré sú zapnuté. Rukoväte udržiavajte mimo dosahu detí.71

• Nedodržanie tohto odporúčania by mohlo mať za následok popálenie a obarenie.

1.3.4 Nebezpečenstvo porezania

• Pri zasunutí bezpečnostného krytu sa odhalí ako ostrá čepeľ škrabky na povrch varnej dosky. Buďte mimoriadne opatrní a vždy ju uchovávajte bezpečne a mimo dosahu detí.

• Nedostatočná opatrnosť môže viesť k zraneniu alebo porezaniu.

1.3.5 Dôležité bezpečnostné pokyny

• Pri používaní nenechávajte zariadenie nikdy bez dozoru. Vykypenie spôsobuje dymenie a mastné škvrny, ktoré sa môžu vznietiť.

• Zariadenie nikdy nepoužívajte ako pracovnú alebo úložnú plochu.

• Na zariadení nikdy nenechávajte žiadne predmety ani riad.

• Do blízkosti zariadenia neklaďte ani tam nenechávajte žiadne magnetizovateľné predmety (napr. kreditné karty, pamäťové karty) ani elektronické zariadenia (napr. počítače, MP3 prehrávače), pretože môžu byť ovplyvnené jeho elektromagnetickým poľom.

• Zariadenie nikdy nepoužívajte na zohrievanie alebo vykurovanie miestnosti.

• Po použití vždy vypnite varné zóny a varnú dosku podľa uvedeného v tomto návode (napr. pomocou dotykových ovládačov). Nespoliehajte sa, že funkcia detekcie hrncov vypne varné zóny, keď odoberiete hrnce.

• Nedovoľte deťom, aby sa so zariadením hrali, alebo aby si naň sadali, stavali sa naň či naň liezli.

• V skrinkách nad zariadením neuchovávajte predmety, o ktoré by mohli mať deti záujem. Deti, ktoré by liezli na varnú dosku, by sa mohli vážne zraniť.

• V priestore, kde sa používa zariadenie, nenechávajte deti samotné alebo bez dozoru.

• Deti alebo osoby s postihnutím, ktoré obmedzuje ich schopnosť používať zariadenie, by mala zodpovedná a kompetentná osoba poučiť o tom, ako sa používa. Táto osoba by mala byť spokojná, že môžu zariadenie používať bez toho, aby ohrozovali seba alebo svoje okolie.

• Neopravujte ani nevymieňajte žiadnu časť zariadenia, ak sa to výslovne neodporúča v návode. Ďalší servis by mal vykonávať kvalifikovaný technik.

• Na varnú dosku neklaďte ťažké predmety a dbajte na to, aby na ňu nespadli.

• Na varnú dosku sa nestavajte.

• Nepoužívajte hrnce so zúbkovanými okrajmi ani neťahajte hrnce po povrchu indukčnej sklenenej dosky, pretože môžete poškriabať sklo.

• Na čistenie varnej dosky nepoužívajte drôtenky ani žiadne iné drsné abrazívne čistiace prostriedky, pretože môžu poškriabať indukčnú sklenenú dosku.

• Toto zariadenia je určené na použitie v domácnosti a na podobné použitia, napríklad: – kuchynky pre personál v obchodoch; – kancelárie a iné pracovné prostredia; – obytné budovy na farme; – klientmi hotelov, motelov a iných objektov obytného typu; – objekty na prenocovanie s raňajkami.72

• VAROVANIE: Spotrebič a jeho prístupné súčasti sa počas prevádzky zahrievajú na vysokú teplotu.

• VAROVANIE: Používajte iba chrániče varnej dosky navrhnuté výrobcom spotrebiča určeného na varenie alebo určené výrobcom spotrebiča v návode na použitie ako vhodné pomôcky alebo chrániče zabudované do spotrebiča. Použitie nevhodných chráničov môže spôsobiť nehody.

• Dbajte na to, aby ste sa nedotkli vyhrievacích prvkov.

• Deti do 8 rokov sa musia zdržiavať mimo dosahu, ak nie sú pod neustálym dohľadom.

• Spotrebič a jeho napájací kábel držte mimo dosahu detí mladších ako 8 rokov. Gratulujeme vám k zakúpeniu novej indukčnej varnej dosky. Odporúčame vám venovať určitý čas čítaniu tohto návodu na použitie/inštaláciu, aby ste plne porozumeli, ako sa správne inštaluje a ovláda. Informácie o inštalácii sú uvedené v časti týkajúcej sa inštalácie. Pred použitím si pozorne prečítajte všetky bezpečnostné pokyny a návod na použitie/inštaláciu si uchovajte pre prípad, že by ste ho v budúcnosti potrebovali.

4. Vypínač Zapnúť/Vypnúť

1. Vypínač Zapnúť/Vypnúť

Indukčné varenie je bezpečná, vyspelá, efektívna a úsporná technológia varenia. Funguje na princípe elektromagnetických vibrácií vytvárajúcich teplo priamo v hrnci, nie nepriamo prostredníctvom ohrevu skleneného povrchu. Sklo je horúce len preto, lebo ho hrniec nakoniec zohreje.

Magnetický obvod Sklokeramická doska Indukčné pole Indukované prúdy

2.4 Pred použitím novej indukčnej varnej dosky

• Prečítajte si tento návod, pričom osobitnú pozornosť venujte časti „Bezpečnostné upozornenia“.

• Odstráňte ochrannú fóliu, ktorá sa môže ešte stále nachádzať na indukčnej varnej doske.

2.5 Technické špecifikácie

Varná doska RDIMC30 Varné zóny 2 zóny Napájacie napätie 220 – 240V~ 50Hz alebo 60Hz Inštalované elektrické napájanie 3500W Rozmery produktu DxŠxV (mm) 288X520X56 Inštalačné rozmery A×B (mm) 268X50074

3. Prevádzka výrobku

3.1 Dotykové ovládače

• Ovládače reagujú na dotyk, takže nemusíte vyvíjať žiaden tlak.

• na to, aby boli ovládače vždy čisté, suché a aby ich nezakrývali žiadne predmety (napr. riad alebo utierka). Aj tenká vrstva vody môže spôsobiť problematické používanie ovládačov.

3.2 Výber vhodného riadu

• Používajte len riad s dnom vhodným na indukčné varenie.

• Pozrite sa, či sa obale alebo na dne hrnca nachádza symbol indukcie.

• Vhodnosť riadu si môžete overiť aj vykonaním magnetického testu.

• Pohybujte magnetom smerom ku dnu hrnca. Ak sa pritiahne, hrniec je vhodný pre indukciu.

1. do hrnca, ktorý chcete skontrolovať, nalejte trochu vody.

2. Ak na displeji nebliká a voda sa zohrieva, hrniec je vhodný.

• Nie je vhodný riad vyrobený z týchto materiálov: čistá nehrdzavejúca oceľ, hliník alebo meď bez magnetického dna, sklo, drevo, porcelán, keramika a kamenina. Nepoužívajte riad so zúbkovanými okrajmi alebo prehnutým dnom. Uistite sa, že dno hrnca je hladké, prilieha ku sklu dosky a má rovnakú veľkosť ako varná zóna. Používajte hrnce, ktorých priemer je taký veľký, ako obrys zvolenej zóny. Používaním trochu širšieho hrnca sa bude využívať energia s maximálnou účinnosťou. Ak budete používať menší hrniec, účinnosť môže byť menšia, než sa očakávalo. Hrniec užší než je 140 mm nemusí varná doska zaznamenať. Hrniec umiestnite vždy uprostred varnej zóny. Pri premiestňovaní vždy zdvihnite hrnce z indukčnej varnej dosky – neposúvajte ich, pretože môžu poškriabať sklo.75

3.3 Spôsob používania

3.3.1 Začatie varenia

Dotknite sa ovládača Zapnúť/Vypnúť na tri sekundy. Po zapnutí jedenkrát zaznie zvuková signalizácia, na displeji sa zobrazí alebo, čím indikujú, že indukčná varná doska prešla do stavu pohotovostného režimu.

Položte vhodný hrniec na varnú zónu, ktorú chcete použiť.

• Uistite sa, že dno hrnca a povrch varnej zóny sú čisté a suché.

Dotknite sa ovládača výberu ohrevnej zóny a indikátor vedľa kľúča začne blikať.

Dotykom posuvného ovládača vyberte teplotný stupeň.

• Ak nezvolíte nastavenie teplotného stupňa do 1 minúty, indukčná varná doska sa automaticky vypne. Budete musieť znovu začať od kroku 1.

• Nastavenie teplotného stupňa môžete upraviť kedykoľvek počas varenia.

Ak na displeji striedavo bliká a nastavenie teplotného stupňa Znamená to, že:

• neumiestnili ste hrniec na správnu varnú zónu alebo

• hrniec, ktorý používate, nie je vhodný pre indukčné varenie alebo

• hrniec je príliš malý alebo nie je správne umiestnený v strede varnej zóny. Ak na varnú zónu neumiestnite vhodný hrniec, neuskutoční sa ohrev. Ak na varnú dosku neumiestnite vhodný hrniec, po 2 minútach displej automaticky vypne.

3.3.2 Ukončenie varenia

Dotykom ovládača výberu ohrevnej zóny, ktorú chcete vypnúť.

Varnú zónu vypnite dotykom posuvníka doľava. Uistite sa, že sa na displeji zobrazuje „0“.

Celú varnú dosku vypnite dotykom ovládača Zapnúť/Vypnúť.

Dávajte pozor na horúce povrchy Indikátor „H“ ukazuje, ktorá varná zóna je horúca na dotyk. Zmizne, keď sa povrch ochladí na bezpečnú teplotu. Môže sa použiť aj ako funkcia úspory energie – ak chcete ohrievať ďalšie hrnce, použite platňu, ktorá je ešte stále horúca.

3.3.3 Používanie funkcie boost

Aktivácia funkcie posilňovača Dotknite sa ovládača výberu ohrevnej zóny.

Zrušenie funkcie boost Dotykom ovládača výberu ohrevnej zóny zvoľte tú, pre ktorú chcete zrušiť funkciu posilňovača.

Dotknite sa ovládača „Boost“ , aby sa zrušila funkcia posilňovača, obnoví sa tým pôvodné nastavenie varnej dosky.

• Táto funkcia sa môže použiť pre každú varnú zónu.

• Po 5 minútach sa obnoví pôvodné nastavenie varnej zóny.

• Ak sa pôvodné nastavenie teplotného stupňa rovná 0, po 5 minútach sa vráti na 9. Uzamykanie ovládačov

• Ovládače môžete uzamknúť, aby ste zabránili ich neúmyselnému použitiu (napríklad aby deti náhodou nezapli varné zóny).

• Keď sú ovládače uzamknuté, všetky ovládače okrem ovládača Zapnúť/Vypnúť sú deaktivované. Uzamknutie ovládačov Súčasne sa dotknite a na chvíľu podržte časovač „ “ a časovač „ “. Na indikátore časovača sa zobrazí „Lo“. Odomknutie ovládačov Súčasne sa dotknite a na chvíľu podržte časovač „ “ a časovač „ “.

Keď je varná doska v režime uzamknutia, všetky ovládače sú deaktivované okrem ovládača Zapnúť/Vypnúť . V núdzovej situácii môžete indukčnú varnú dosku vždy vypnúť ovládačom Zapnúť/Vypnúť , ale v nasledujúcej prevádzke musíte varnú dosku najprv odomknúť.

3.3.2 Ovládač časovača

Časovač môžete použiť dvoma rôznymi spôsobmi:

• Môžete ho používať ako minútku. V takom prípade časovač nevypne po uplynutí nastaveného času žiadnu varnú zónu.

• Môžete ho nastaviť na vypnutie jednej alebo viacerých varných zón po uplynutí nastaveného času. Maximálny limit časovača je 99 min.77 a) Používanie časovača ako minútky Ak nezvolíte žiadnu varnú zónu Uistite sa, či je varná doska zapnutá. Poznámka: Minútku môžete použiť, aj keď nevyberáte žiadnu varnú zónu.

Súčasným dotykom „-“ a „+“ sa časovač zruší a na displeji minútky sa zobrazí „00“.

Po nastavení sa čas začne okamžite odpočítavať. Na displeji sa zobrazí zostávajúci čas a indikátor časovača bude 5 sekúnd blikať.

Po uplynutí nastaveného času bude zvuková signalizácia znieť 30 sekúnd a na indikátore časovača sa zobrazí „-“. b) Nastavenie časovača na vypnutie jednej varnej zóny Nastavenie jednej zóny Dotknite sa ovládača výberu ohrevnej zóny.

Dotykom ovládača časovača alebo nastavte čas Rada: Jedným dotykom ovládača časovača alebo „+“ dôjde k zníženiu alebo zvýšeniu o 1 minútu. Dotknite sa a podržte ovládač časovača alebo „+“ na zníženie alebo zvýšenie o 10 minút.

Súčasným dotykom „-“ a „+“ sa časovač zruší a na displeji minútky sa zobrazí „00“.78 Po nastavení sa čas začne okamžite odpočítavať. Na displeji sa zobrazí zostávajúci čas a indikátor časovača bude blikať 5 sekúnd. POZNÁMKA: Červená bodka vedľa indikátora úrovne výkonu bude svietiť pre indikáciu, že je zvolená príslušná zóna.

Po uplynutí nastaveného času časovača varenia sa príslušná varná zóna automaticky vypne.

Ostatné varné zóny fungujú ďalej, ak sú zapnuté. Nastavenie viacerých zón: Kroky na nastavenie viacerých zón sú podobné ako pri krokoch nastavenia jednej zóny; Keď nastavíte časovač súčasne na niekoľko varných zón, zapnú sa desatinné bodky príslušných varných zón. Zobrazenie minút zobrazuje min. časovač. Bodka príslušnej zóny bliká. Zobrazuje sa takto:

(nast. na 45 minút) Po uplynutí časovača, príslušná

(nast. na 30 minút) zóna sa vypne. Potom sa zobrazí nová minútka a bodka príslušnej zóny bude blikať. Zobrazuje sa vpravo: Dotknite sa ovládača výberu ohrevnej zóny, v indikátore časovača sa zobrazí príslušný časovač. c) Zrušenie časovača Dotykom ovládača výberu ohrevnej zóny vyberte tú, pre ktorú chcete zrušiť funkciu časovača.

Súčasným dotykom „-“ a „+“ sa časovač zruší a na displeji minútky sa zobrazí „00“.

3.3.3 Predvolený čas prevádzky

Automatické vypnutie je bezpečnostná ochranná funkcia indukčnej varnej dosky. Ak ju niekedy zabudnete po varení vypnúť, automaticky sa vypne. Predvolené časy prevádzky pre rôzne úrovne výkonu sú uvedené v nasledujúcej tabuľke: Úroveň výkonu

Predvolený časovač prevádzky (hodina)

Po odobratí hrnca indukčná varná doska môže okamžite prestať hriať a varná doska sa automaticky vypne po 2 minútach.

Ľudia s kardiostimulátorom sa musia pred používaním tohto zariadenia poradiť s lekárom.79

4. Starostlivosť a čistenie

Čo? Ako? Dôležité! Každodenné znečistenie na skle (odtlačky prstov, škvrny, škvrny od jedla alebo škvrny, ktoré nie sú od cukru, na skle)

kým je sklo ešte teplé (ale nie horúce!).

3. Opláchnite a utrite dosucha čistou

handričkou alebo papierovým uterákom.

Ak je napájanie varnej dosky vypnuté, nebude zobrazená indikácia „horúci povrch“, ale varná zóna môže byť ešte stále horúca! Buďte veľmi opatrní.

• Drsné drôtenky, niektoré nylonové drôtenky a drsné/abrazívne čistiace prostriedky môžu poškriabať sklo. Vždy si prečítajte štítok, aby ste zistili, či je prostriedok alebo drôtenka vhodná.

• Na varnej doske nikdy nenechávajte zvyšky čistiaceho prostriedku: sklo sa môže sfarbiť. Vykypené, roztopené jedlo a horúce škvrny od cukru na skle Okamžite ich odstráňte nožom na ryby, paletovým nožom alebo žiletkovou škrabkou vhodnou pre indukčné sklené varné dosky, ale dávajte pozor na horúce povrchy varných zón:

1. Vypnite napájanie varnej dosky pri stene.

2. Čepeľ alebo riad držte pod uhlom 30° a

oškrabte znečistenie alebo škvrnu na chladnú oblasť varnej dosky.

3. Znečistenie alebo škvrnu očistite utierkou

alebo papierovým uterákom.

4. Vykonajte kroky 2 až 4 vyššie uvedenej časti

„Každodenné znečistenie na skle“.

• Škvrny zanechané roztopenými a cukrovými potravinami alebo vyliatym jedlom odstráňte čo najskôr. Ak ich necháte vychladnúť na skle, môže ich byť ťažké odstrániť, alebo môžu dokonca trvale poškodiť sklenený povrch.

3. Oblasť s dotykovými ovládačmi utrite čistou

vlhkou hubkou alebo handričkou.

4. Oblasť utrite úplne dosucha papierovým

• • Varná doska môže pípať a môže sa vypnúť, a dotykové ovládače nemusia fungovať, keď je na nich kvapalina. Pred opätovným zapnutím varnej dosky vždy dosucha utrite oblasť s dotykovými ovládačmi.80

Problém Možné príčiny Čo robiť Indukčná varná doska sa nedá zapnúť. Nie je napájaná. Uistite sa, že je indukčná varná doska pripojená k napájaniu a že je zapnutá. Skontrolujte, či vo vašom dome alebo oblasti nedošlo k výpadku prúdu. Ak ste všetko skontrolovali a problém pretrváva, zavolajte kvalifikovaného technika. Dotykové ovládače nereagujú. Ovládače sú uzamknuté. Odomknite ovládače. Pokyny nájdete v časti „Používanie indukčnej varnej dosky“. Dotykové ovládače sa ťažko ovládajú. Na ovládačoch môže byť malá vrstva vody alebo sa možno ovládačov dotýkate špičkou prsta. Uistite sa, že oblasť s dotykovými ovládačmi je suchá a pri dotyku ovládačov používajte bruško prsta. Sklo je poškriabané. Riad s drsnými okrajmi. Používajte riad s plochým a hladkým dnom. Pozrite si časť „Výber vhodného riadu“.

Používate nevhodnú, abrazívnu drôtenku alebo čistiace prostriedky. Pozrite si časť „Starostlivosť a čistenie“. Niektoré hrnce vydávajú zvuky praskania alebo cvakania. Môže to byť spôsobené konštrukciou vášho riadu (vrstvy rôznych kovov vibrujú rôzne). Je to pre riad normálne a neznamená to poruchu. Indukčná varná doska vydáva pri používaní na vysokom teplotnom stupni hlboký zvuk hučania. Je to spôsobené technológiou indukčného varenia. Je to normálny jav, ale zvuk by sa mal stíšiť alebo úplne zmiznúť, keď znížite nastavenie teplotného stupňa. Z indukčnej varnej dosky vychádza zvuk ventilátora. Zapol sa chladiaci ventilátor zabudovaný do indukčnej varnej dosky, aby chránil elektroniku pred prehriatím. Jeho činnosť môže pokračovať aj keď vypnete indukčnú varnú dosku. Je to normálny jav a nevyžaduje žiadnu činnosť. Kým ventilátor pracuje, nevypínajte napájanie indukčnej varnej dosky pri stene. Hrnce sa nezohrievajú a na displeji sa zobrazilo. Indukčná varná doska nedokáže detegovať hrniec, pretože nie je vhodný pre indukčné varenie. Indukčná varná doska nedokáže detegovať hrniec, pretože je príliš malý pre varnú zónu alebo nie je na nej riadne umiestnený v strede. Používajte riad vhodný pre indukčné varenie. Pozrite si časť „Výber vhodného riadu“. Hrniec umiestnite do stredu a uistite sa, že jeho dno zodpovedá veľkosti varnej zóny. Indukčná varná doska alebo varná zóna sa neočakávane vypla, znie tón a zobrazil sa chybový kód (zvyčajne sa strieda s jednou alebo dvoma číslicami v zobrazení časovača varenia). Technická porucha. Zapíšte si písmená a čísla chyby, vypnite napájanie indukčnej varnej dosky pri stene a kontaktujte kvalifikovaného technika.81

6. Zobrazenie chýb a kontrola

Indukčná varná doska je vybavená samodiagnostickou funkciou. Touto skúškou technik môže skontrolovať funkciu niekoľkých komponentov bez demontovania alebo odmontovania varnej dosky z pracovného povrchu. Riešenie problémov

1) Kód chyby sa objavil počas toho, keď zákazník používal riešenie;

Napájacie napätie je vyššie ako menovité napätie. Skontrolujte, či je napájacie napätie normálne. Zapnite po obnovení normálneho napájania.

Napájacie napätie je nižšie ako menovité napätie.

Vysoká teplota na bipolárnom tranzistore s izolovaným hradlom. (2#) Bez automatickej obnovy F3/F6 Zlyhanie snímača teploty keramickej platne – skrat. (F3 pre 1#,F6 pre 2#) Skontrolujte pripojenie alebo vymeňte snímač teploty keramickej platne. F4/F7 Zlyhanie snímača teploty keramickej platne – otvorený obvod. (F4 pre 1#,F7 pre 2#) F5/F8 Zlyhanie snímača teploty keramickej platne – chybné. (F5 pre 1#,F8 pre 2#) F9/FA Porucha teplotného snímača na bipolárnom tranzistore s izolovaným hradlom. (skrat/otvorený obvod pre 1#) Vymeňte elektrickú dosku. FC/FD Porucha teplotného snímača na bipolárnom tranzistore s izolovaným hradlom. (skrat/otvorený obvod pre 2#)

Pomocná elektrická doska je poškodená. Vymeňte pomocnú elektrickú dosku.

Doska displeja je poškodená. Vymeňte dosku displeja.82 Chyba Problém Riešenie A Riešenie B Niektoré tlačidlá nemôžu fungovať alebo LED displej nie je v poriadku. Doska displeja je poškodená. Vymeňte dosku displeja.

Indikátor režimu varenia sa zapne, ale ohrev sa nespustí. Vysoká teplota varnej dosky. Teplota okolia môže byť príliš vysoká. Prívod vzduchu alebo ventilácia môže byť zablokovaná.

S ventilátorom niečo nie je v poriadku. Skontrolujte, či ventilátor funguje správne; v opačnom prípade ventilátor ho vymeňte.

Ohrev sa počas prevádzky náhle zastaví a na displeji bliká „u“. Zlý typ panvice. Použite správny hrniec (pozrite si návod na obsluhu). Obvod detekcie panvice je poškodený, vymeňte elektrickú dosku. Priemer hrnca je príliš malý. Varič sa prehrial. Jednotka je prehriata. Počkajte, kým sa teplota vráti do normálu. Stlačte tlačidlo „Zapnutie/vypnutie“ na reštartovanie jednotky. Ohrevné zóny na rovnakej strane (napr. prvá a druhá zóna) zobrazujú „u“ ■ Pripojenie elektrickej dosky a dosky displeja zlyhalo. Skontrolujte pripojenie.

Dosky displeja komunikačnej časti je poškodená. Vymeňte dosku displeja.

Základná doska je poškodená. Vymeňte elektrickú dosku.

Zvuk motora ventilátora je nezvyčajný. Motor ventilátora je poškodený. Vymeňte ventilátor.

Vyššie uvedené predstavuje zisťovanie a kontrolu bežných problémov. Zariadenie nedemontujte sami, aby ste sa vyhli možnému nebezpečenstvu a poškodeniu indukčnej varnej dosky.83

7.1 Výber miesta inštalácie

Vyrežte pracovnú dosku podľa rozmerov uvedených na obrázku. Pre účely inštalácie a používania je potrebné ponechať okolo otvoru najmenej 50mm voľného priestoru. Uistite sa, že hrúbka pracovnej dosky je najmenej 30 mm. Zvoľte pracovnú dosku z tepelne odolného materiálu (drevo s podobné vláknité alebo hygroskopické materiály by sa nemali používať ako pracovný povrchový materiál, pokiaľ nie sú impregnované), aby sa zabránilo úrazu elektrickým prúdom a aby ste sa vyhli väčšej deformácii spôsobenej vyžarovaním tepla z varnej dosky. Ako je uvedené nižšie:

Poznámka: Bezpečnostná vzdialenosť medzi bokmi varnej dosky a vnútornými povrchmi pracovnej dosky by mala byť aspoň 3 mm.. A(mm) B(mm) C(mm) H(mm) E(mm) F(mm)

500+4 -0 50 min. 50 min. 50 min. 50 min. 3 mm min. Uistite sa, že je indukčná varná doska je za každých okolností dobre odvetrávaná a že vstup ani výstup vzduchu nie sú blokované. Zaistite, aby bola indukčná varná doska v dobrom prevádzkovom stave podľa uvedeného nižšie

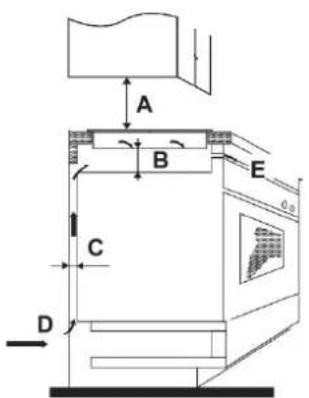

Poznámka: Bezpečnostná vzdialenosť medzi varnou doskou a skrinkou nad ňou by mala byť aspoň 760 mm. A(mm) B(mm) C(mm)

50 min. 20 min. Prívod vzduchu Výstup vzduchu 5 mm TESNENIE

Min. 3 mm Min. 30 mm Stena84 VAROVANIE: Zaistenie primeraného odvetrávania Uistite sa, že je indukčná varná doska dobre odvetrávaná a že vstup ani výstup vzduchu nie sú blokované. Aby nedošlo k náhodnému dotyku s prehriatym spodkom varnej dosky alebo k neočakávanému úrazu elektrickým prúdom počas práce, je potrebné umiestniť drevenú vložku upevnenú pomocou skrutiek v minimálnej vzdialenosti 50 mm od spodnej časti varnej dosky. Dodržiavajte ďalej uvedené požiadavky.

Na vonkajšej strane má varná doska odvetrávacie otvory. MUSÍTE zabezpečiť, aby tieto otvory neboli zablokované pracovnou doskou, keď položíte varnú dosku na miesto.

• Vezmite na vedomie, že lepidlo na spájanie plastových alebo drevených materiálov k nábytku musí odolávať teplotám nad 150 °C, aby sa zabránilo odlepeniu obloženia.

• Zadná stena, priľahlé a okolité povrchy preto musia vydržať teplotu 90 °C.

7.2 Pred inštaláciou varnej dosky sa uistite, že

• Pracovná doska je štvorcová a rovná a žiadne štruktúry nie sú v rozpore s priestorovými požiadavkami,.

• Pracovná doska je vyrobená z tepelne odolného a izolačného materiálu.

• Ak sa varná doska inštaluje nad rúru, rúra má vstavaný chladiaci ventilátor.

• Inštalácia vyhovuje všetkým priestorovým požiadavkám a platným normám a predpisom.

• Vhodný izolačný vypínač, zabezpečujúci úplné odpojenie od sieťového napájania, je začlenený do pevnej elektroinštalácie, namontovaný a umiestnený v súlade s miestnymi pravidlami zapojenia a predpismi. Izolačný vypínač musí byť schváleného typu a musí poskytovať 3 mm vzduchovú medzeru medzi kontaktmi vo vypnutom stave u všetkých pólov (alebo všetkých aktívnych [fázových] vodičov, ak miestne pravidlá zapojenia povoľujú túto obmenu požiadaviek).

• Izolačný vypínač bude používateľovi po inštalácii varnej dosky ľahko prístupný.

• Ak máte pochybnosti čo sa týka inštalácie, obráťte sa na miestne stavebné úrady a preštudujte si predpisy.

• Na povrchoch stien použite povrchy odolné voči teplu, ktoré sa ľahko čistia (napríklad keramické obkladačky).

7.3 Po inštalácii varnej dosky sa uistite, že

• Napájací kábel nie je prístupný cez dvierka skriniek alebo zásuvky.

• Je dostatočné prúdenie čerstvého vzduchu zvonka skriniek ku dnu varnej dosky.

• Ak je varná doska nainštalovaná nad zásuvkou alebo skrinkou, pod dnom varnej dosky je nainštalovaná tepelná ochranná bariéra.

• Izolačný vypínač je používateľovi ľahko prístupný.

7.4 Pred umiestnením upevňovacích držiakov

Zariadenie by sa malo položiť na stabilný, hladký povrch (použite obal). Nepôsobte silou na ovládače vyčnievajúce z varnej dosky. Min. 50 mm Max. 5 mm Max. 5 mm85

7.5 Upravenie polohy držiakov

Varnú dosku pripevnite na pracovnú dosku zaskrutkovaním 4 držiakov na spodnú stranu varnej dosky (pozrite obrázok) po inštalácii. Polohu držiakov upravte podľa hrúbky pracovnej dosky.

Držiaky sa za žiadnych okolností nesmú po montáži dotýkať vnútorných povrchov pracovnej dosky (pozri obrázok).

1. Indukčnú varnú platňu musí nainštalovať kvalifikovaný personál alebo technik. Náš servis poskytuje profesionálov. Nikdy sa nepokúšajte varnú dosku nainštalovať sami. 2. Varná doska sa nesmie inštalovať priamo nad umývačku, chladničku, mrazničku, práčku ani sušičku odevov, pretože vlhkosť môže poškodiť elektroniku varnej dosky. 3. Indukčná varná doska sa musí nainštalovať tak, aby sa dalo zaistiť lepšie vyžarovanie tepla a teda zlepšenie jej spoľahlivosti.

4. Stena a povrch nad varnou doskou by mal byť odolný voči teplu.

5. Aby ste zabránili poškodeniu, sendvičová vrstva a lepidlo musia byť odolné voči teplu.

6. Nesmie sa používať parný čistič.

7.7 Pripojenie varnej dosky k sieťovému napájaniu

Túto varnú dosku smie pripojiť k sieťovému napájaniu len vhodne kvalifikovaná osoba. Pred pripojením varnej dosky k sieťovému napájaniu skontrolujte, či:

1. Elektroinštalácia v domácnosti vyhovuje odberu varnej dosky.

2. Napätie zodpovedá hodnote uvedenej na typovom štítku.

3. Prierez napájacieho kábla znesie zaťaženie uvedené na typovom štítku.

Na pripojenie varnej dosky k sieťovému napájaniu nepoužívajte adaptéry, redukcie ani rozbočovače, pretože môžu spôsobiť prehrievanie a požiar. Napájací kábel sa nesmie dotýkať žiadnych horúcich častí a musí byť umiestnený tak, aby jeho teplota v žiadnom bode nepresiahla 75 °C.

Skontrolujte s elektrikárom, či elektroinštalácia v domácnosti vyhovuje bez zmien. Akékoľvek zmeny môže vykonať len kvalifikovaný elektrikár. Napájanie by malo byť pripojené v súlade s príslušnou normou, alebo pomocou jednopólového ističa. Spôsob pripojenia je znázornený nižšie. VARNÁ DOSKA VARNÁ DOSKA STÔL STÔL DRŽIAK

• Ak je kábel poškodený alebo vhodný na výmenu, tento úkon musí vykonať obchodný zástupca s príslušným vybavením, aby nedošlo k nehode.

• Ak sa zariadenie pripája priamo k sieti, musí sa nainštalovať všepólový istič s minimálnou medzerou medzi kontaktmi 3 mm.

• Inštalatér musí zaistiť správne elektrické pripojenie a súlad s bezpečnostnými predpismi.

• Kábel sa nesmie ohýbať ani stláčať.

• Kábel sa musí pravidelne kontrolovať a výmenu smie vykonať len autorizovaný technik.

• Žltozelený vodič napájacieho kábla musí byť pripojený k uzemňovacím svorkám napájania aj zariadenia.

• Výrobca nemôže niesť zodpovednosť za žiadnu nehodu v dôsledku používania spotrebiča, ktorý nie je pripojený k uzemneniu alebo má porušené spojenie uzemnenia.

• Ak má zariadenie sieťovú zásuvku, musí byť nainštalované tak, aby bola zásuvka dostupná.

Spodná plocha a napájací kábel varnej dosky nie sú po inštalácii prístupné.

Tento spotrebič je označený podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ). Správnou likvidáciou tohto zariadenia zabránite možnému poškodeniu životného prostredia a ľudského zdravia, k čomu by inak mohlo dôjsť v dôsledku jeho nesprávnej likvidácie. Symbol na produkte znamená, že sa s ním nesmie zaobchádzať ako s bežným domovým odpadom. Odneste ho na zberné miesto určené na recykláciu elektrických a elektronických zariadení. Toto zariadenie vyžaduje špeciálny spôsob likvidácie. Ak potrebujete ďalšie informácie o spracovaní, obnove a recyklácii tohto produktu, obráťte sa na miestnu samosprávu, služby na likvidáciu domového odpadu alebo na predajňu, v ktorej ste produkt zakúpili. Ak potrebujete podrobnejšie informácie o spracovaní, obnove a recyklácii tohto produktu, obráťte sa na mestskú samosprávu, služby na likvidáciu domového odpadu alebo na predajňu, v ktorej ste produkt zakúpili. LIKVIDÁCIA: Výrobok sa nesmie likvidovať ako netriedený komunálny odpad. Je potrebné zaistiť jeho samostatný zber na osobitné spracovanie.

L87 Informácie o výrobku pre domáce elektrické varné dosky, ktoré sú v súlade s nariadením Komisie (EÚ) č. 66/2014

Počet zón a/alebo plôch na varenie na varenie zóny

Technológia ohrevu (indukčné zóny a plochy na varenie, sálavé zóny na varenie, pevné platne) indukčné zóny na varenie

indukčné plochy na varenie

sálavé zóny na varenie

V prípade nekruhových zón alebo plôch na varenie: priemer plochy užitočného povrchu na elektricky ohrievanú zónu na varenie, zaokrúhlený na najbližších 5 mm Predná strana

Zadná strana 0 18,0 cm V prípade nekruhových zón alebo plôch na varenie: dĺžka a šírka plochy užitočného povrchu na elektricky ohrievanú zónu alebo plochu na varenie, zaokrúhlené na najbližších 5 mm Vzadu vľavo

ECelectric hob 185,2 Wh/kg Platná norma: EN 60350-2 Elektrické spotrebiče na varenie pre domácnosť – časť 2: varné dosky –metódy na meranie výkonu Odporúčania na úsporu energie: Aby ste dosiahli najlepšiu účinnosť varnej dosky, umiestnite hrniec do stredu varnej zóny. Pri použití pokrievky sa teplo zadržiava, vďaka čomu znížite časy varenia a ušetríte energiu. Minimalizáciou množstva tekutiny alebo tuku znížite časy varenia. Varenie začnite s nastavením vysokej teploty a keď sa jedlo prehreje, nastavenie znížte. Používajte hrnce, ktorých priemer je taký veľký, ako obrys zvolenej zóny. Tieto informácie sa považujú za súčasť návodu na obsluhu spotrebiča.88 Indice
